线束 - 副车架 - 后(第四代) ((拆卸和更换))

校正代码 1710150302 FRT 1.02 注意：除非本程序中另有明确规定，否则上文所列校正代码及相关 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时深入了解 FRT 及其创建方式。 注意：请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意：请参阅人体工程学注意事项查看安全健康的作业规程。

拆卸

  1. 举升并支撑车辆
  2. 打开左侧前车门，降下左侧前车窗。
  3. 打开掀背尾门。
  4. 断开低压电源。请参阅 低压电源（锂）（断开和连接） (Modify)。
  5. 拆下后备箱下部。请参阅 下部后备箱 ((拆卸和更换))。
  6. 拆下左侧和右侧后车轮。请参阅 轮毂总成（拆卸和安装）。

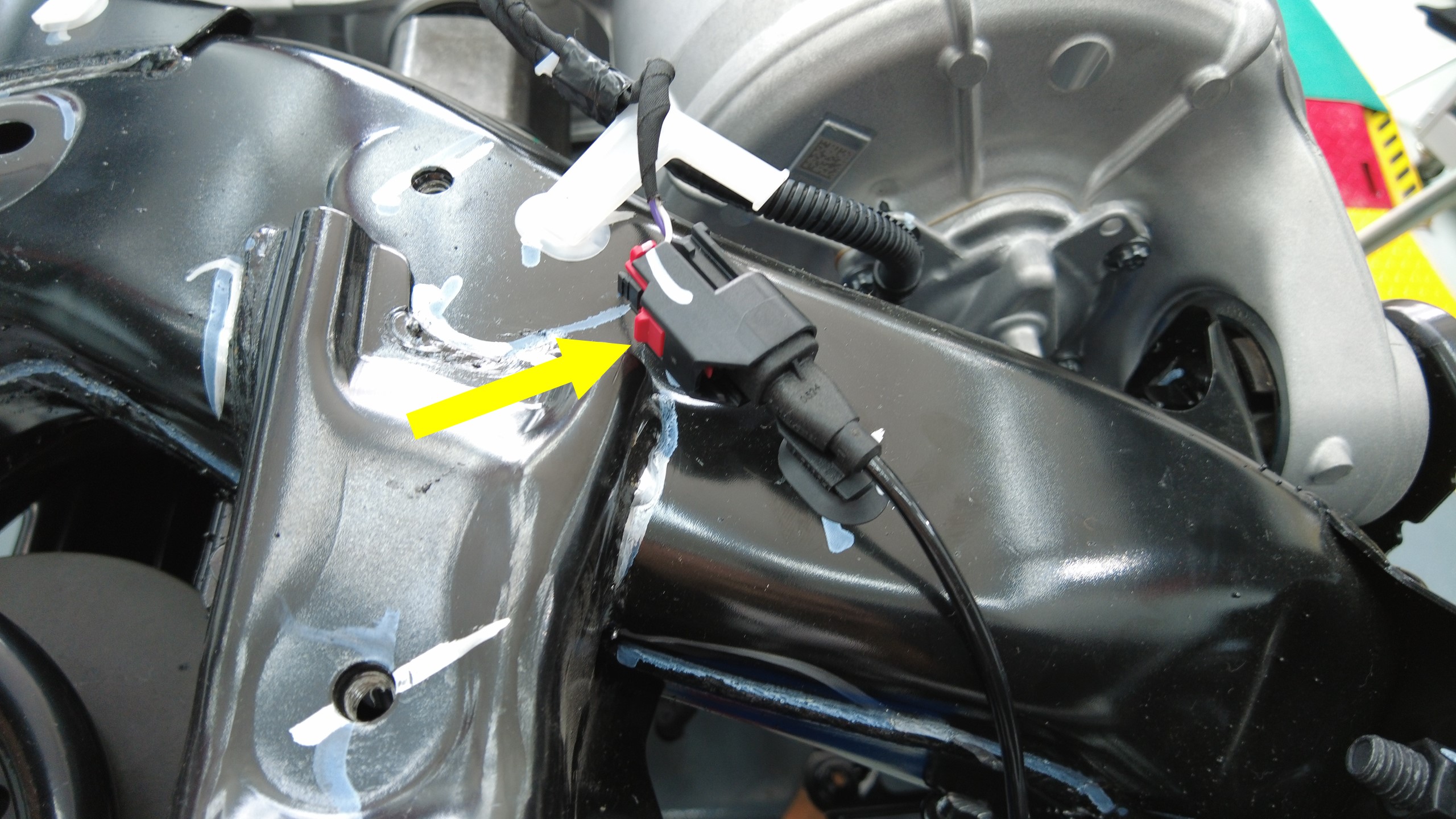

  7. 断开左后和右后轮毂转速传感器连接器。
    注
    分开锁片。用手固定住副车架线束上的连接器的端部。使用袖珍型螺丝刀松开连接器卡子。
  8. 拆卸后饰板扩散器。请参阅 扩散器 - 后底板 ((拆卸和更换))。

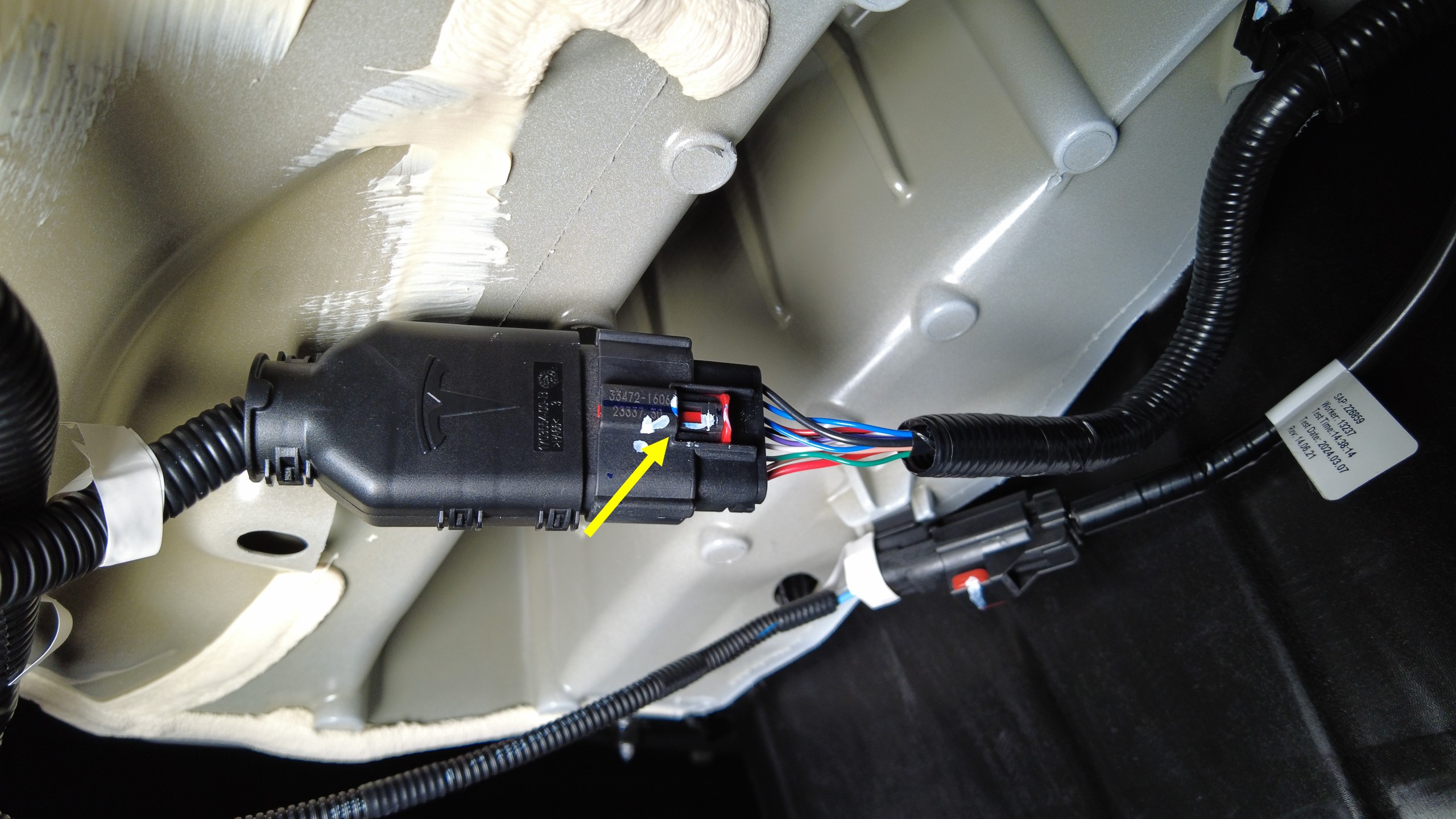

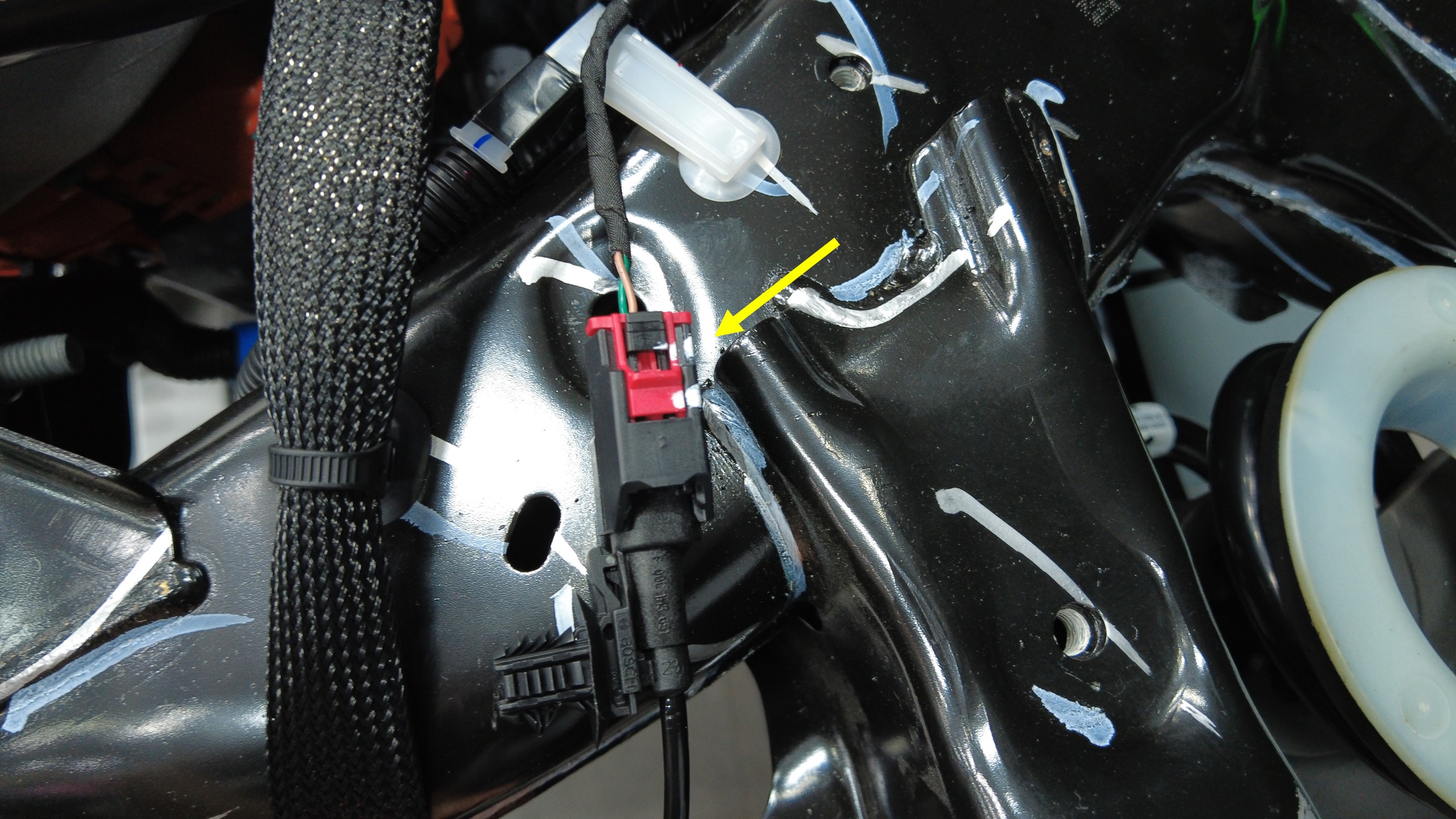

  9. 松开锁片，然后断开右侧 12V 副车架线束连接器。
  10. 松开将右侧 12V 副车架线束固定到车身的夹子。
  11. 松开将右侧 12V 副车架线束固定到副车架总成的夹子（2 个）。

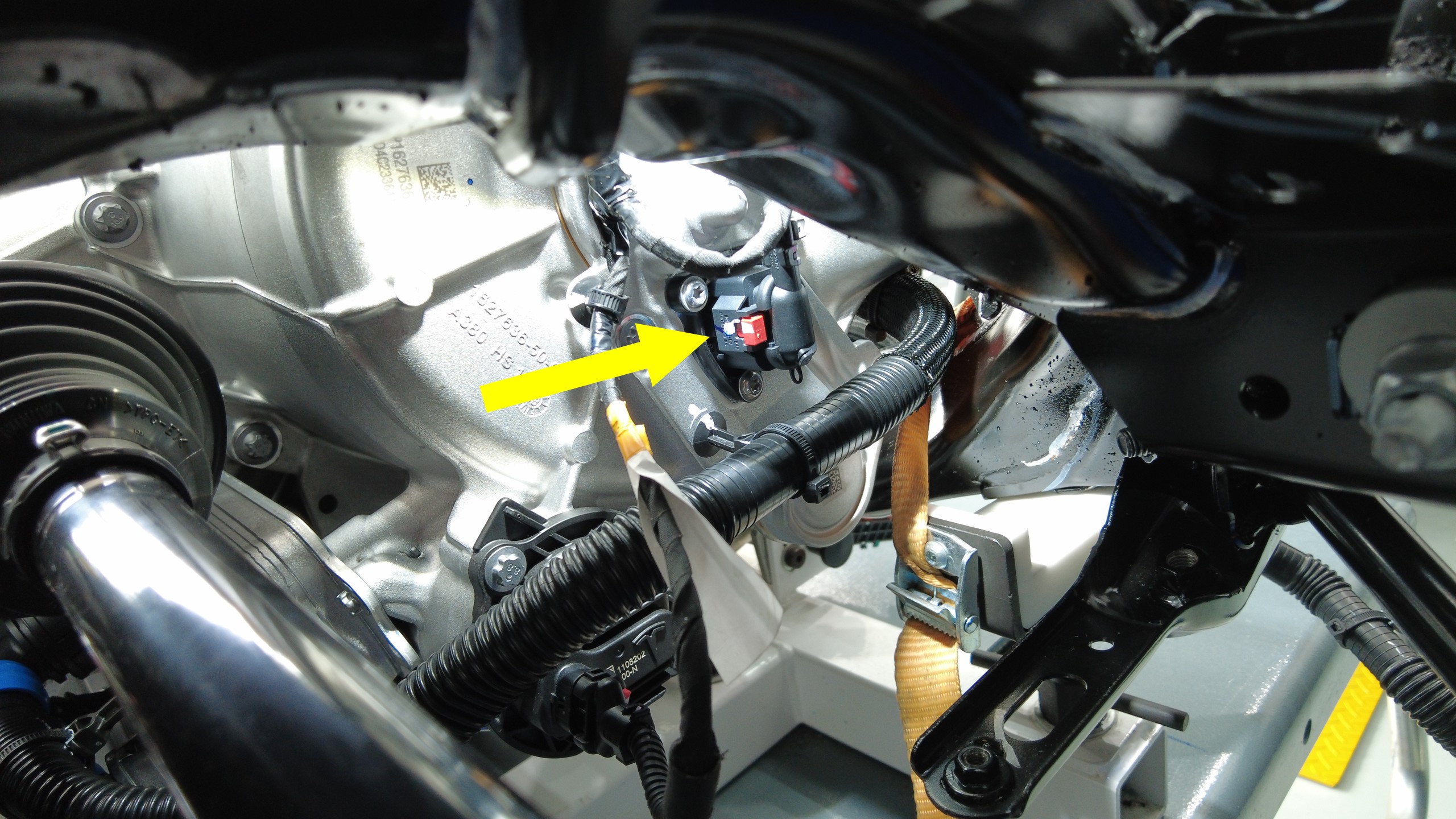

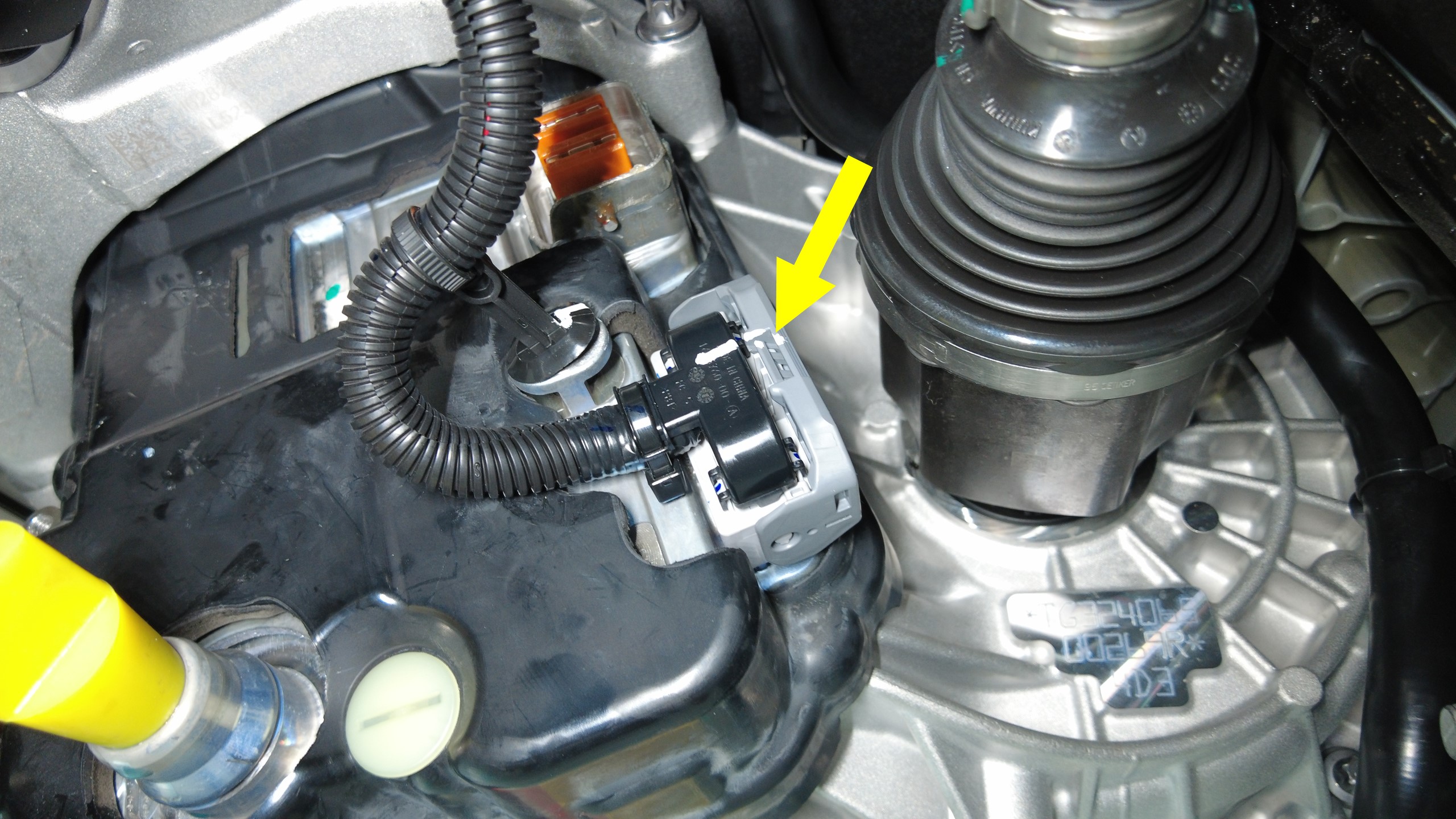

  12. 松开后驱动电机逻辑连接器。
    注
    注意请勿使冷却液进入连接器。必要时，可将连接器移至一旁。

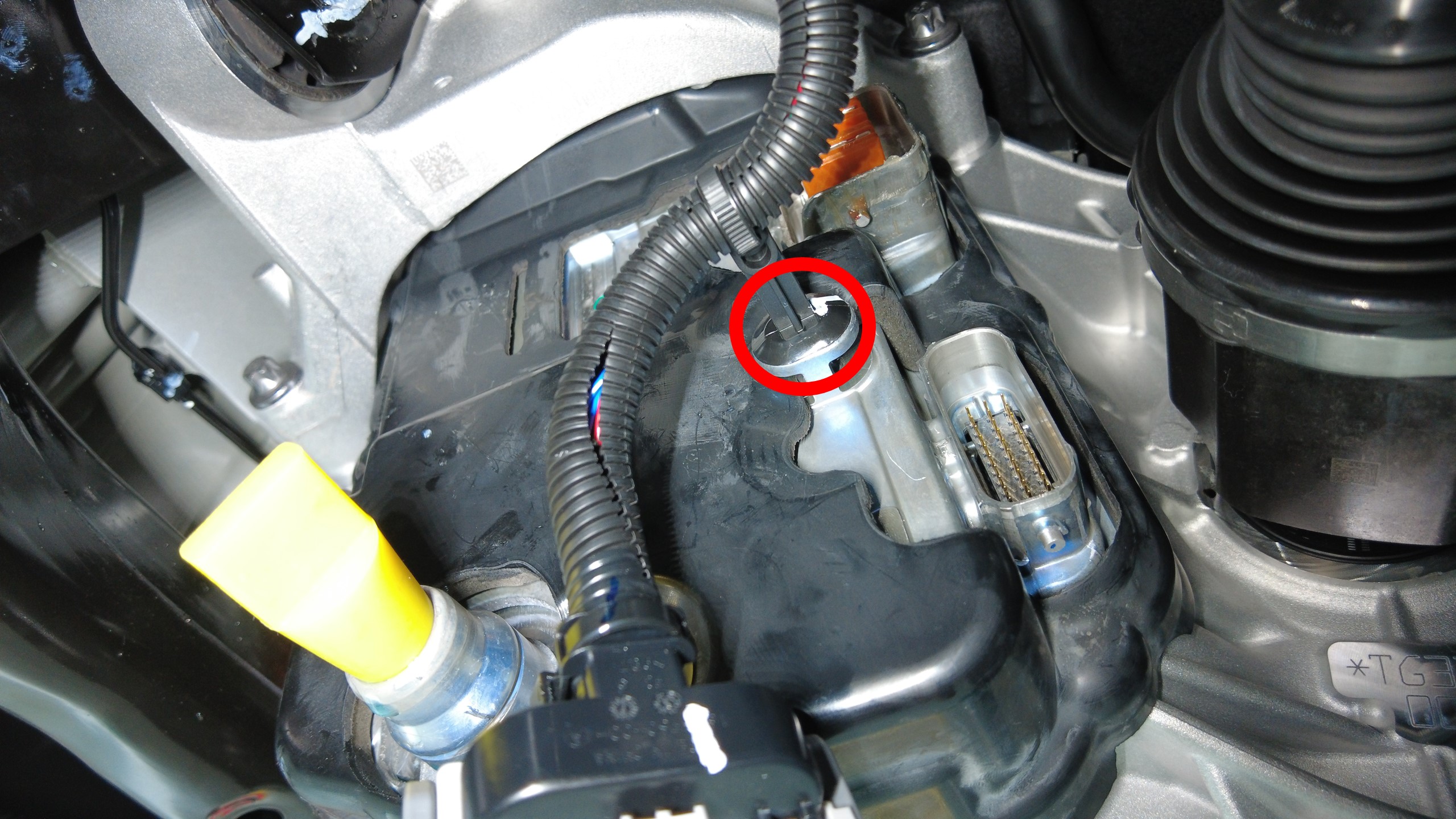

  13. 松开后驱动电机逻辑连接器卡子。

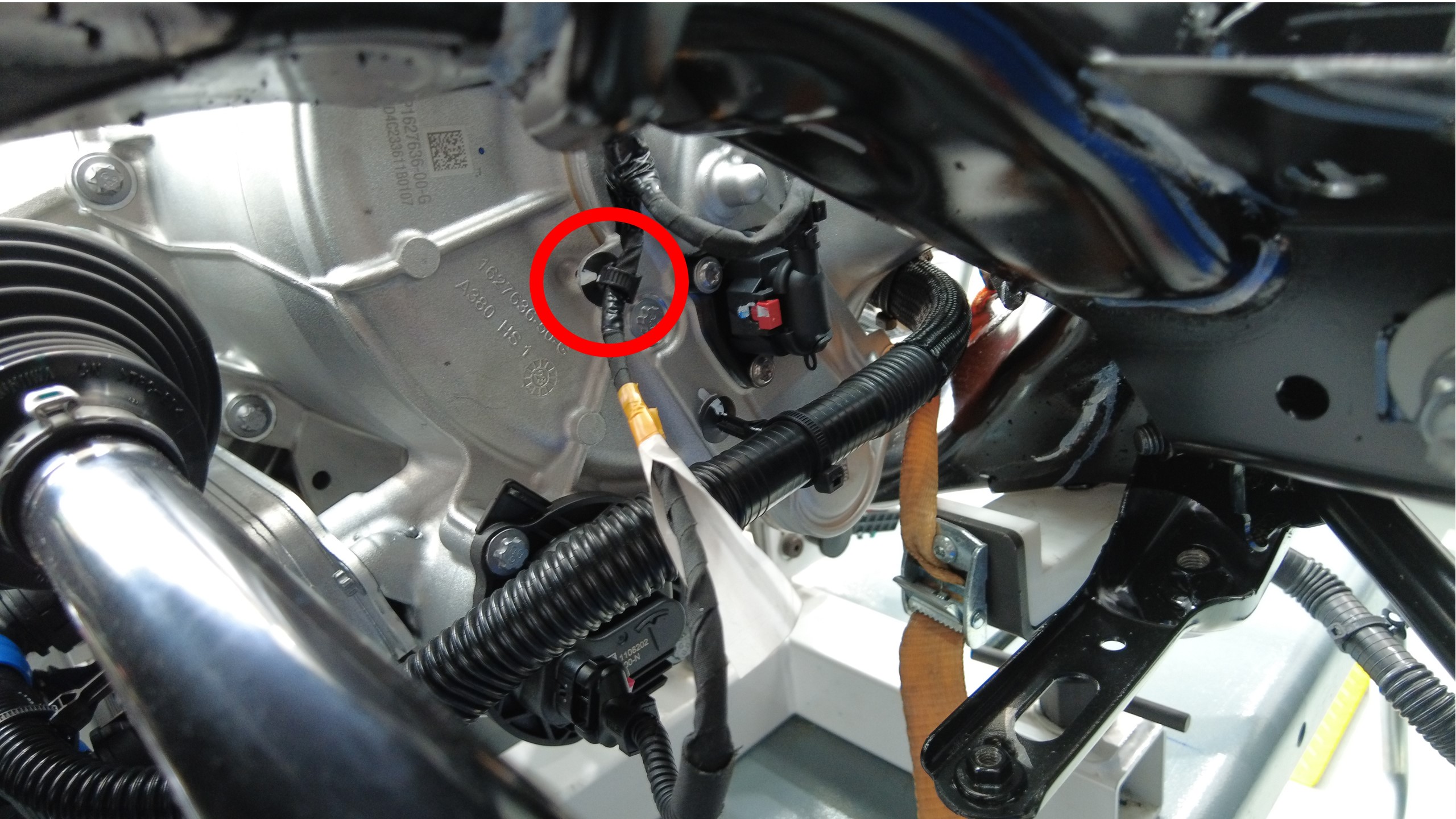

  14. 松开卡子（2 个），然后将解析器连接器从后驱动电机上断开。

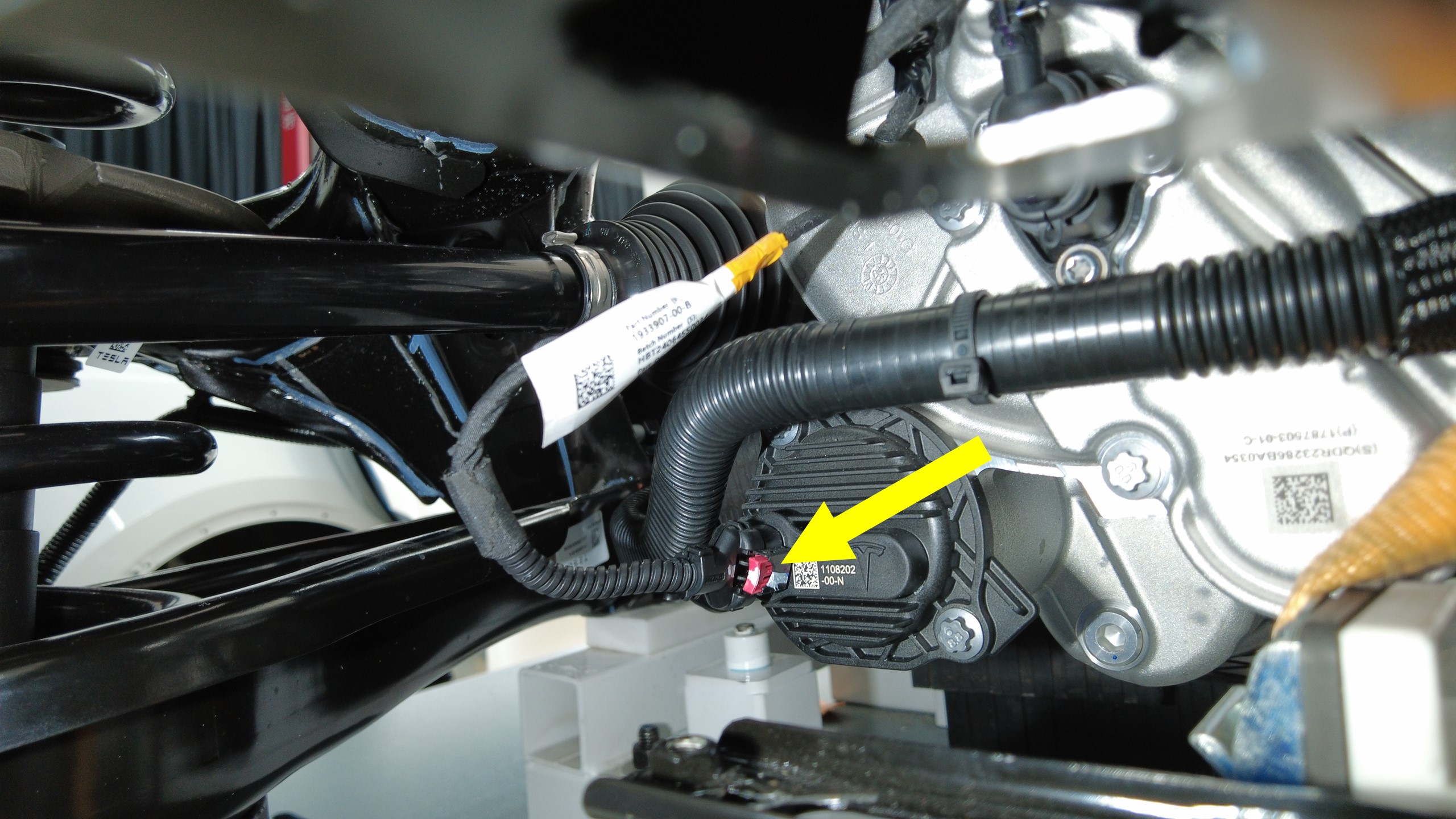

  15. 断开机油泵连接器。
    注
    请勿向下按压红色锁片。拉动红色锁片进行解锁，然后再次拉动以松开连接器。

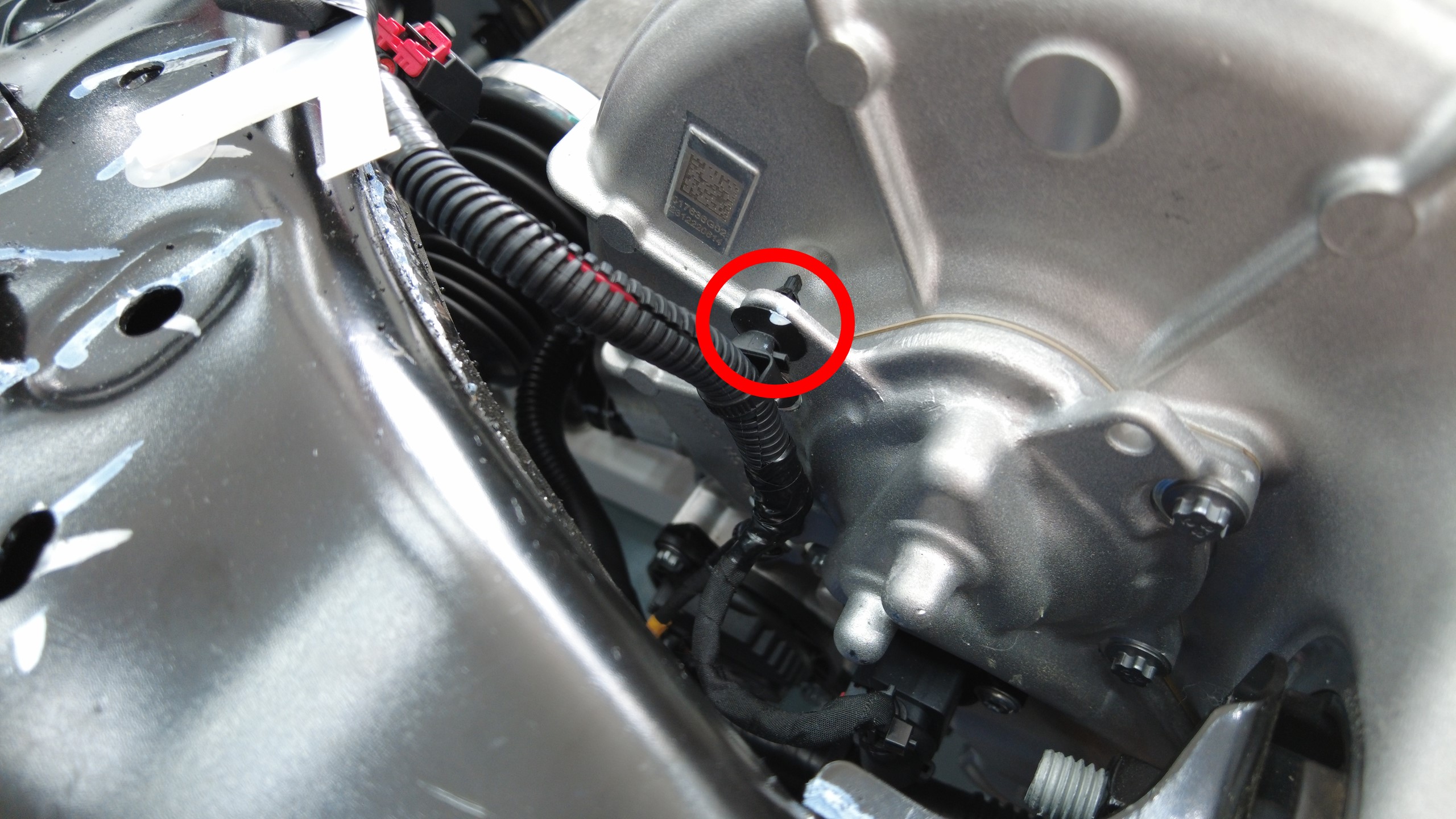

  16. 松开将副车架线束固定到后副车架顶部的夹子（4 个）。

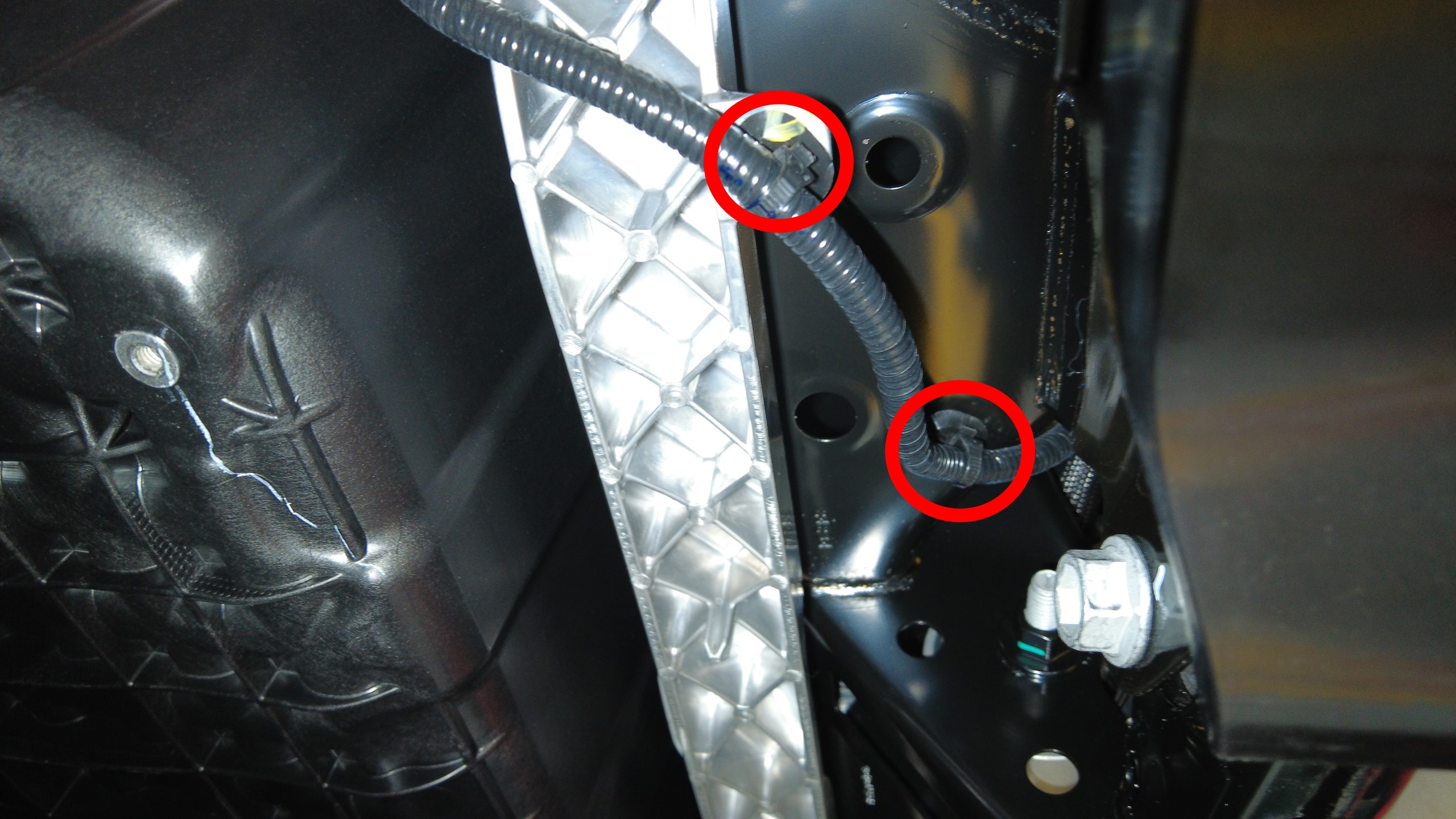

  17. 松开将副车架线束固定到后副车架左右两侧的夹子（2 个）。
  18. 将线束从副车架总成上拆下。

安装

  1. 将线束放置在副车架总成上。
    注
    将新的线束穿过副车架与车身之间的空隙，然后将线束固定在副车架上。注意请勿损坏线束。
  2. 将后副车架线束放置到正确位置，然后沿副车架左右侧紧固夹子（2 个）。
  3. 安装将副框架线束固定到后副框架顶部的夹子 (x4)。
  4. 连接机油泵连接器。
  5. 紧固卡子（2 个），将解析器连接器连接到后驱动电机上。
  6. 紧固后驱动电机逻辑连接器卡子。
  7. 紧固后驱动电机逻辑连接器。
    注
    确认连接器上无冷却液渗漏。
  8. 安装将右侧 12V 副车架线束固定到副车架总成的夹子（2 个）。
  9. 紧固将右侧 12V 副车架线束固定到车身的夹子。
  10. 接合锁片，然后连接右侧 12V 副车架线束连接器。
  11. 安装后饰板扩散器。请参阅 扩散器 - 后底板 ((拆卸和更换))。
  12. 连接左后和右后轮毂转速传感器连接器。
    注
    卡入锁片。用手固定住副车架线束上的连接器的端部。
  13. 安装左侧和右侧后车轮。请参阅 轮毂总成（拆卸和安装）。
  14. 安装后备箱下部。请参阅 下部后备箱 ((拆卸和更换))。
  15. 连接低压电源。请参阅 低压电源（锂）（断开和连接） (Modify)。
  16. 关上掀背尾门。
  17. 升起左侧前车窗并关闭左侧前车门。
  18. 将车辆从举升机上移走。
