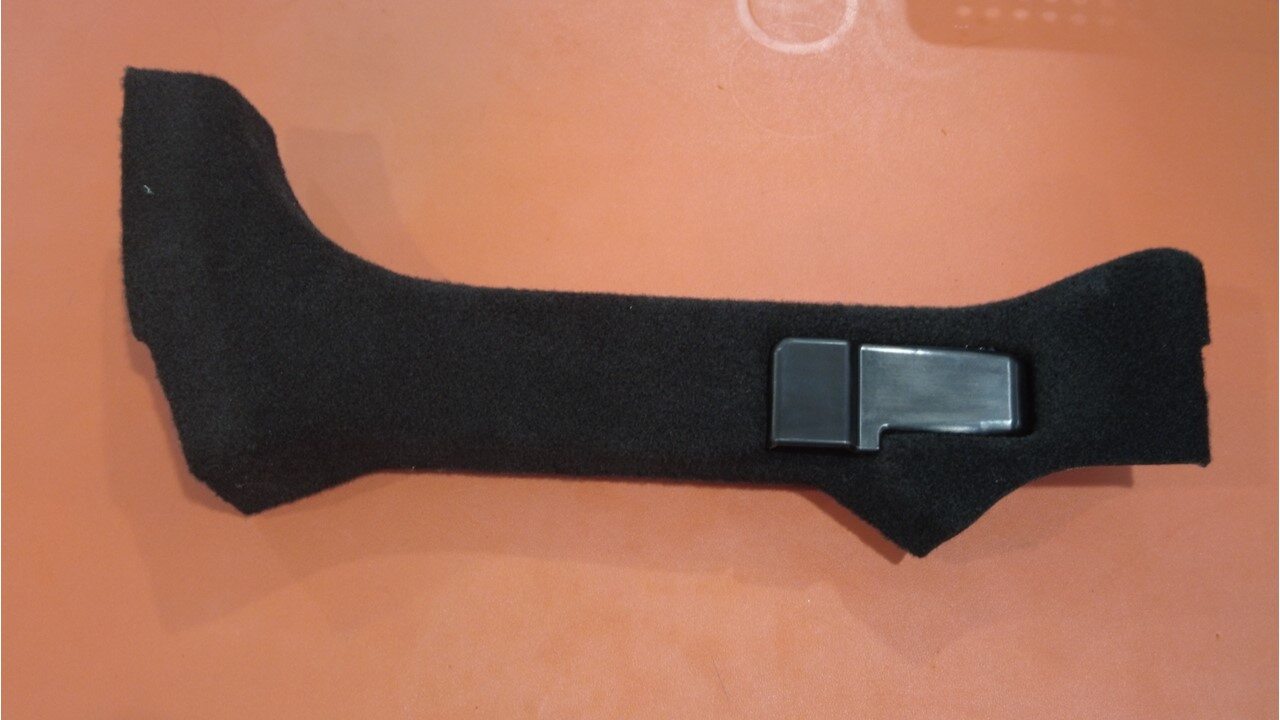

Center Inner B-Cover - 3rd Row Seat ((拆卸和更换))

校正代码 1309010101 1309010102 FRT 0.30 注意：除非本程序中另有明确规定，否则上文所列校正代码及相关 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时深入了解 FRT 及其创建方式。 注意：请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意：请参阅人体工程学注意事项查看安全健康的作业规程。

  • 2026-01-27: 发布了新的程序。

拆卸

  1. 拆下第三排中间外侧护罩。请参阅 B-Cover - Outer - Center Seatbelt - 3rd Row Seat (7-Seat) ((拆卸和安装))。

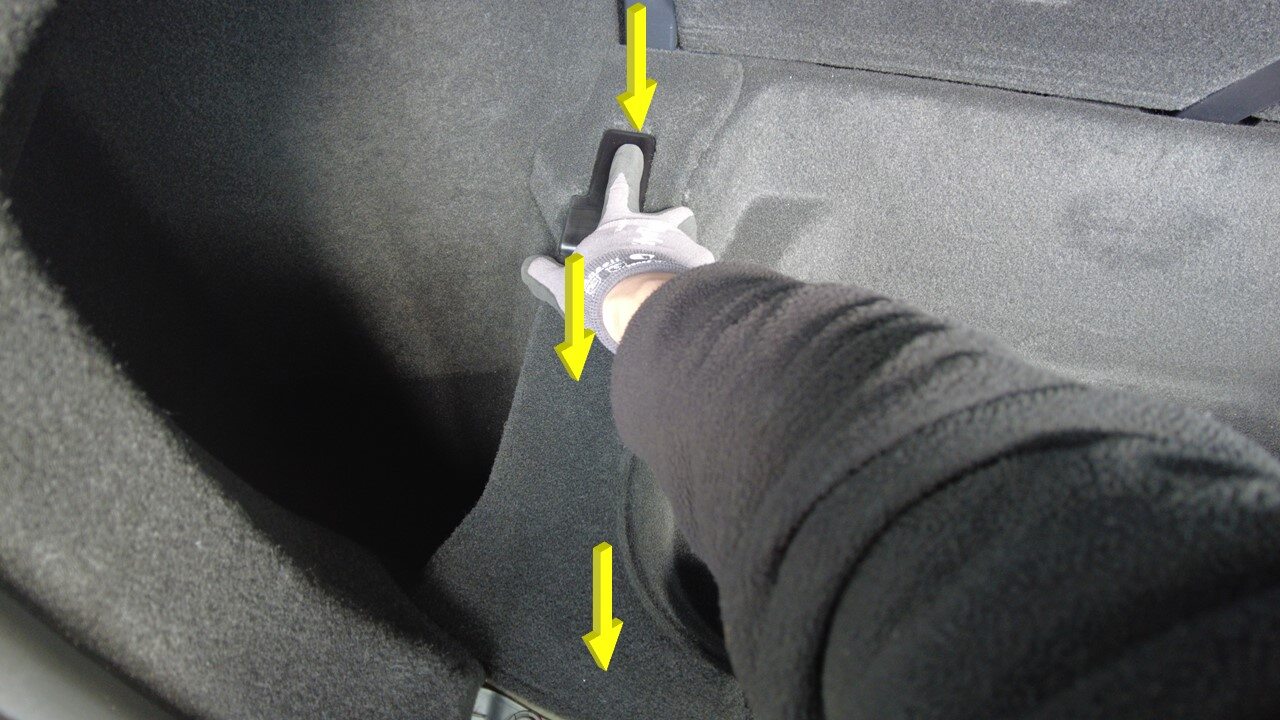

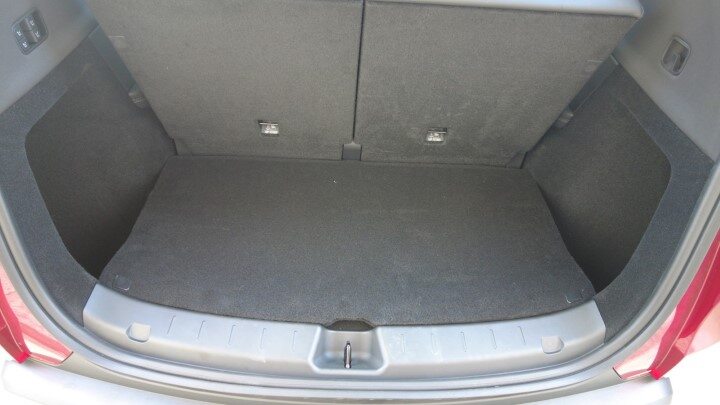

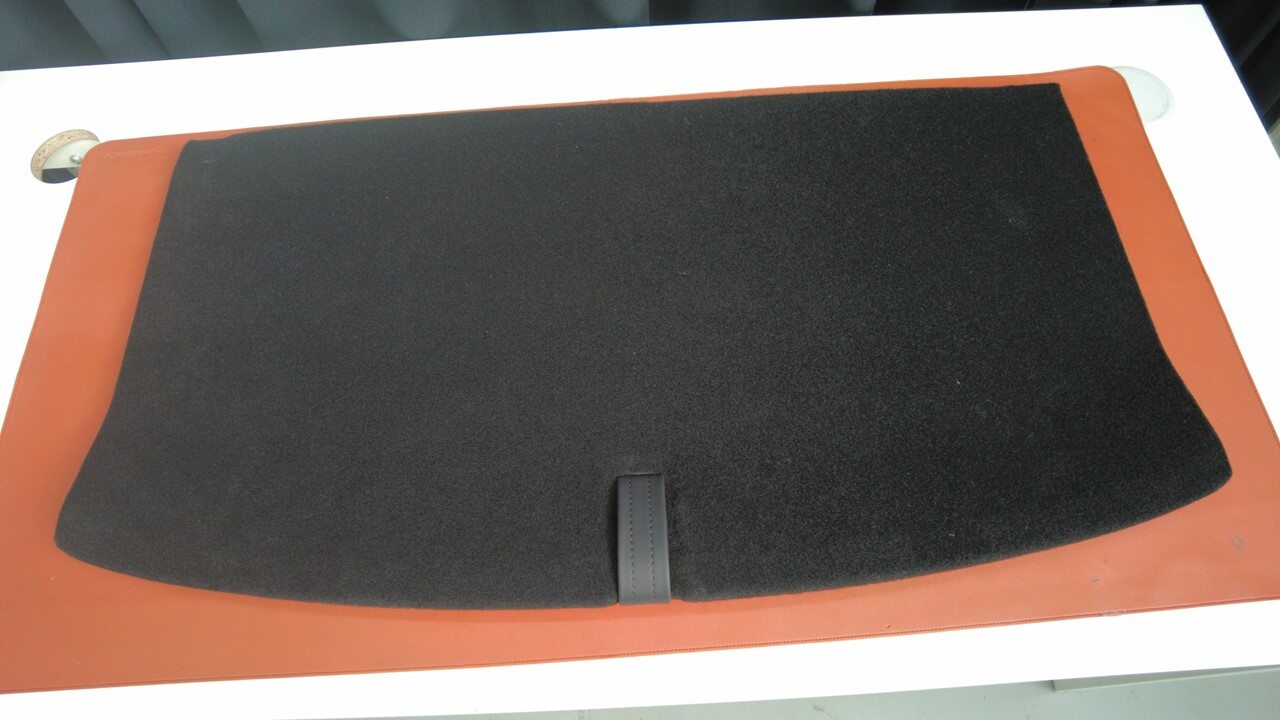

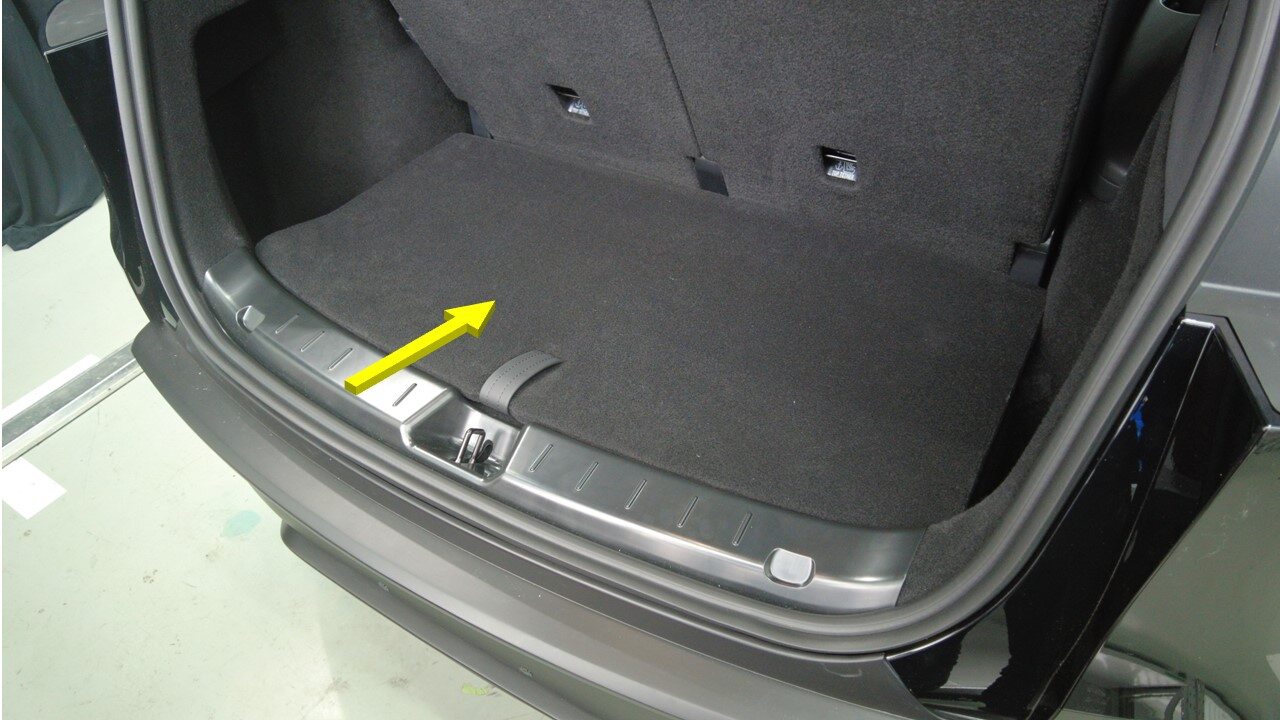

  2. 将后备箱负重底板从车辆上拆下。

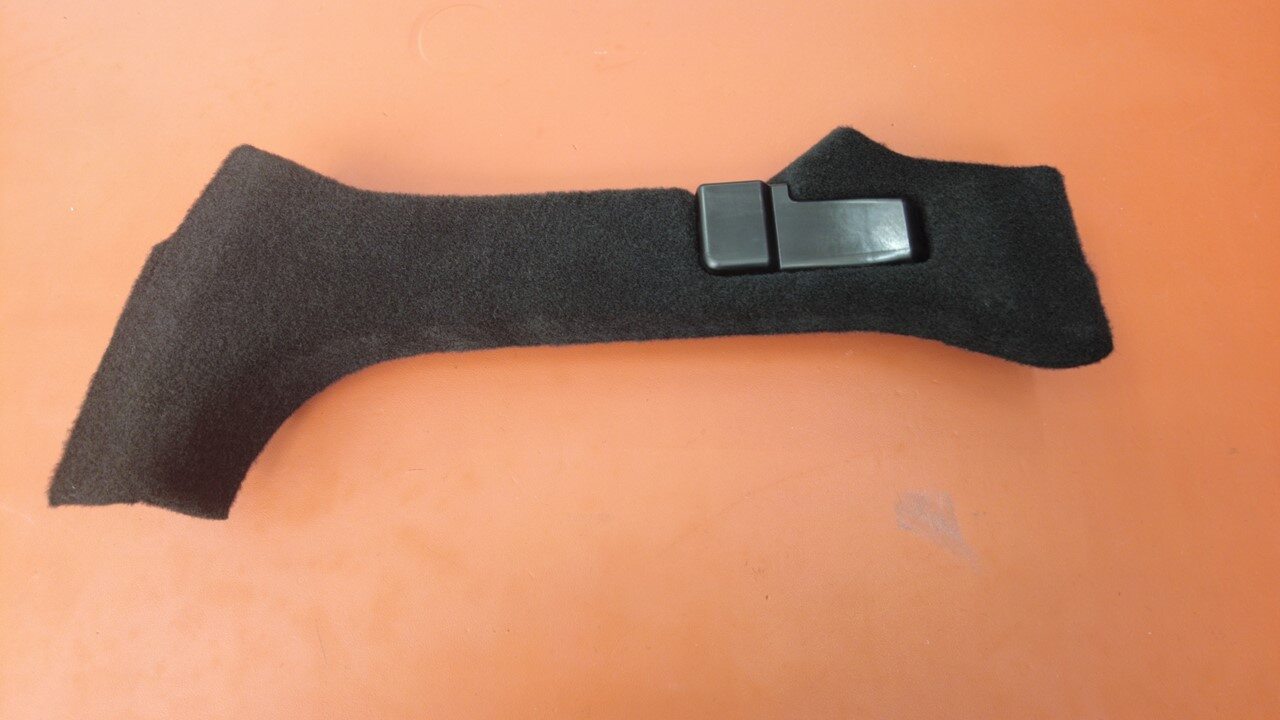

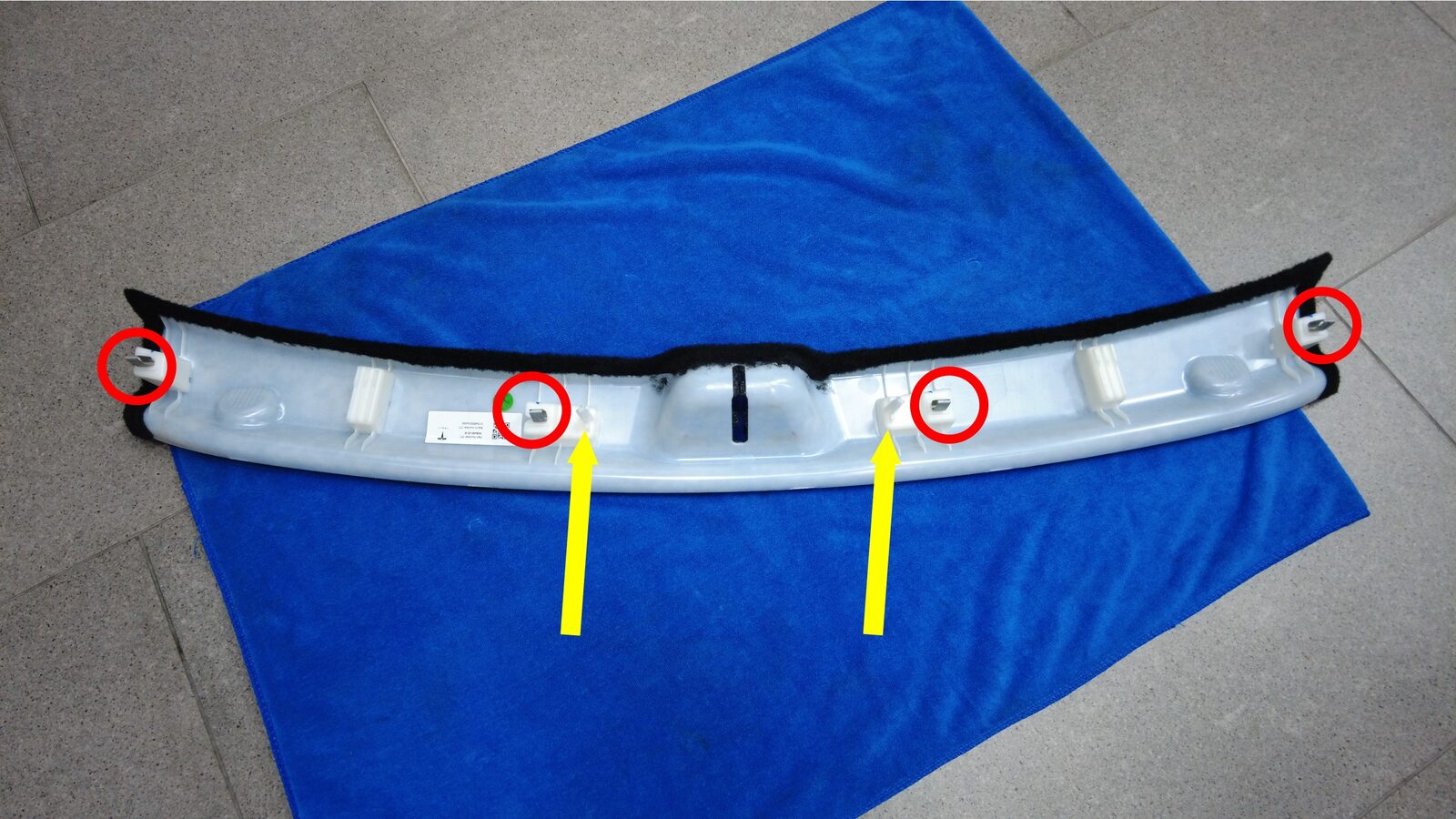

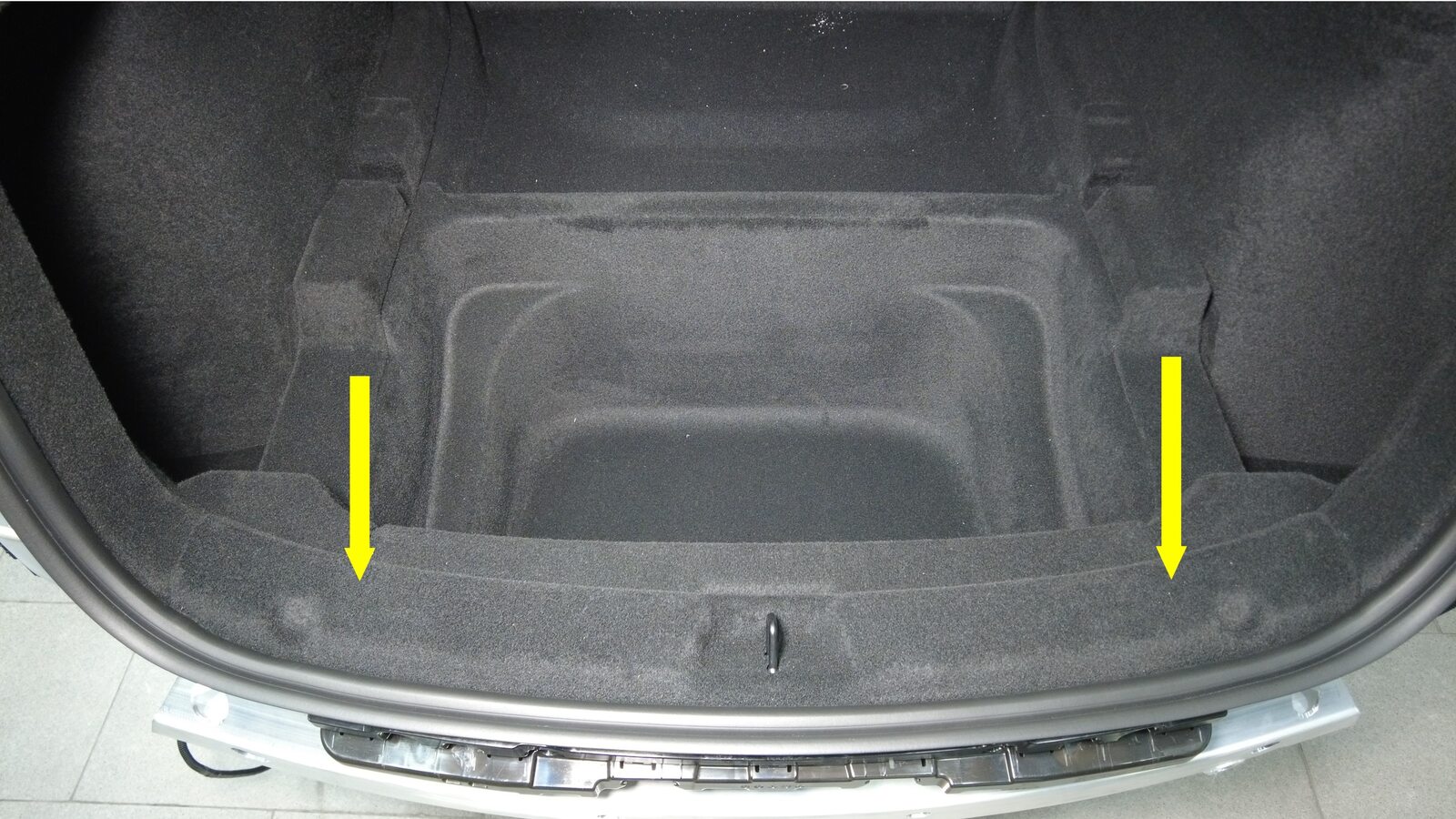

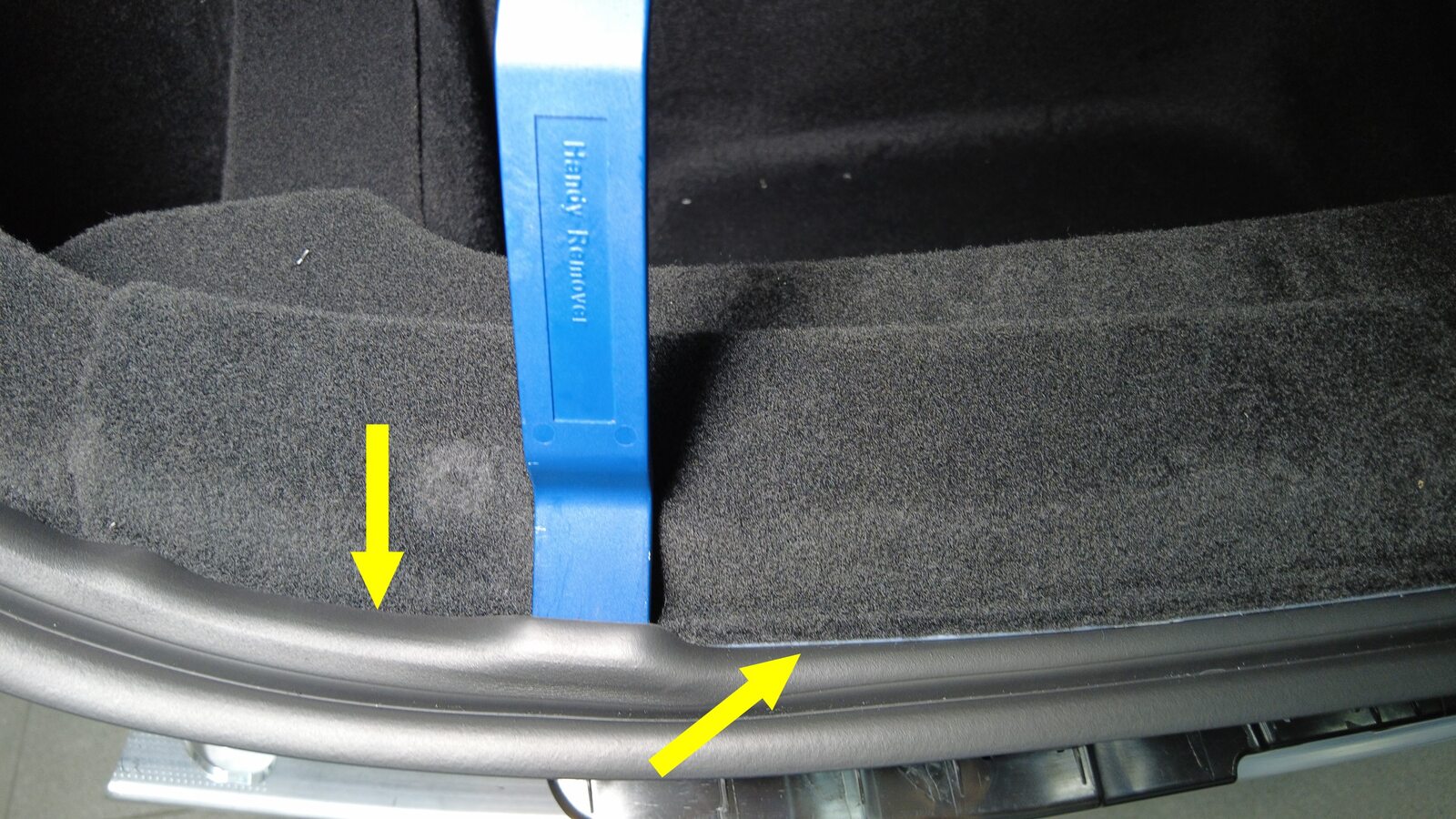

  3. 松开将后备箱门槛饰板固定到车辆的卡子（4 个）和定位销（2 个），然后将后备箱门槛饰板从车辆上拆下。

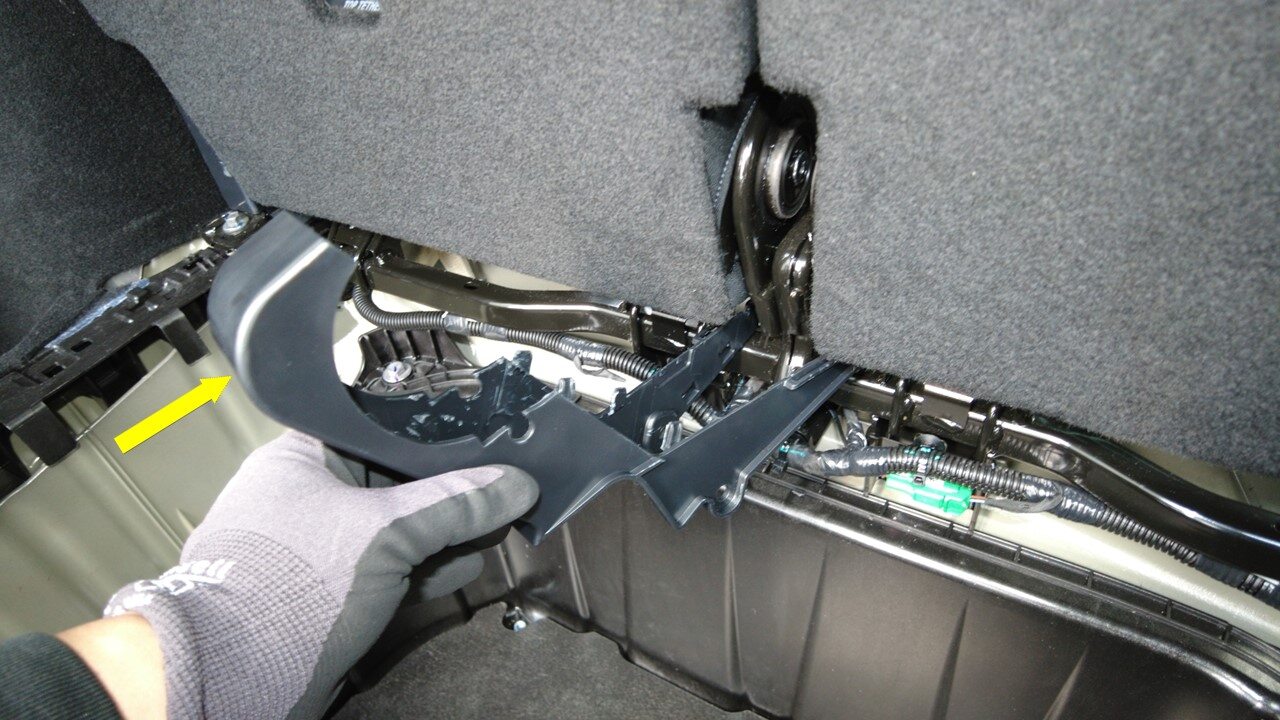

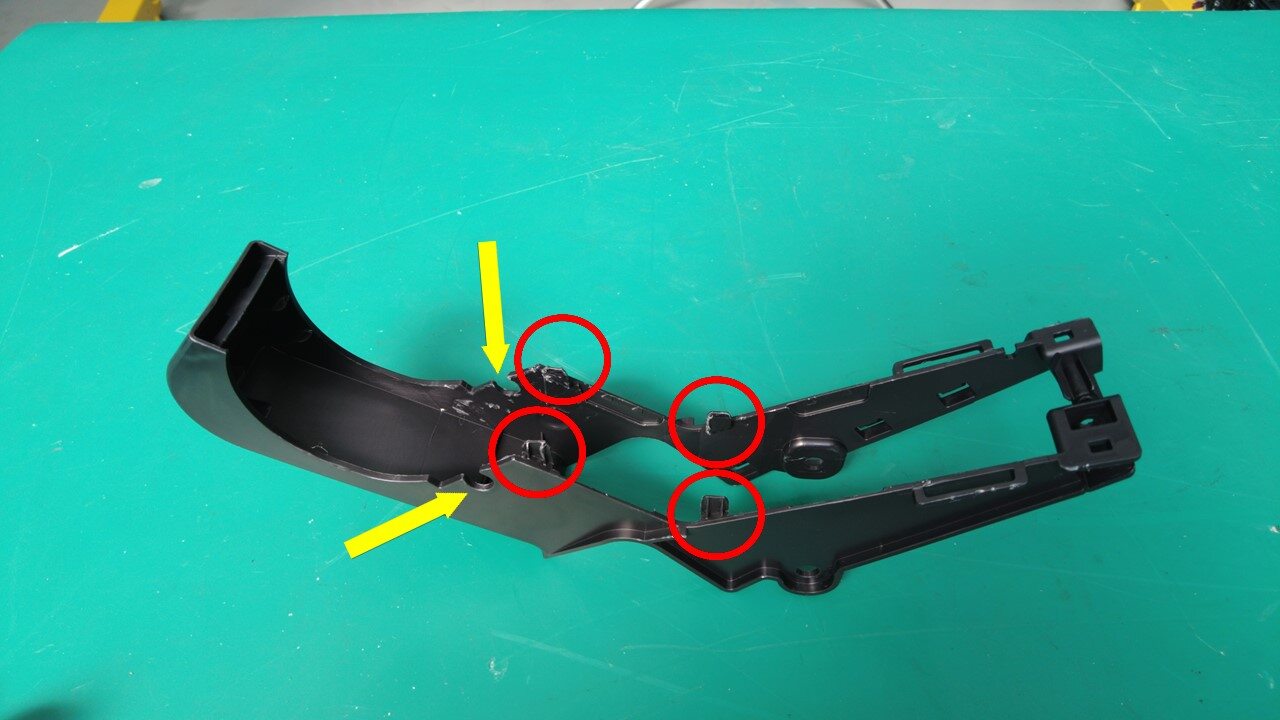

  4. 松开卡子（5 个）和定位销（2 个），将左侧负重底板支架拆下。
  5. 松开卡子（5 个）和定位销（2 个），将右侧负重底板支架拆下。

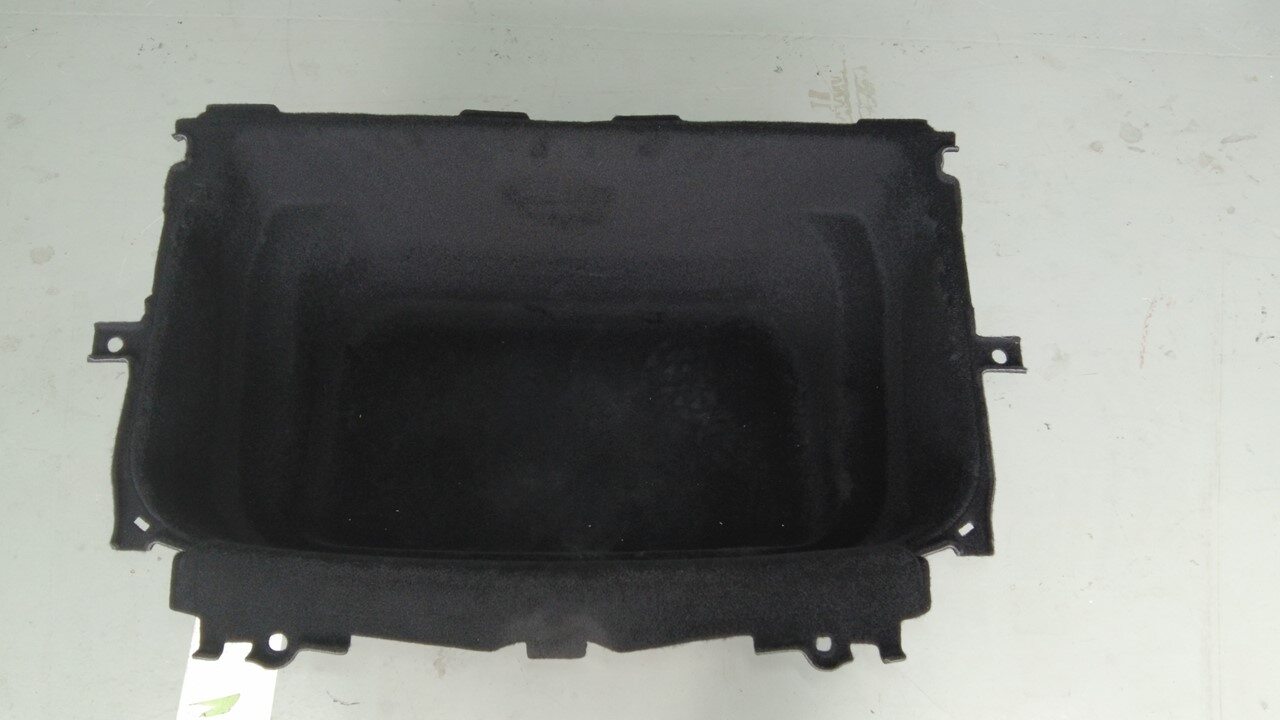

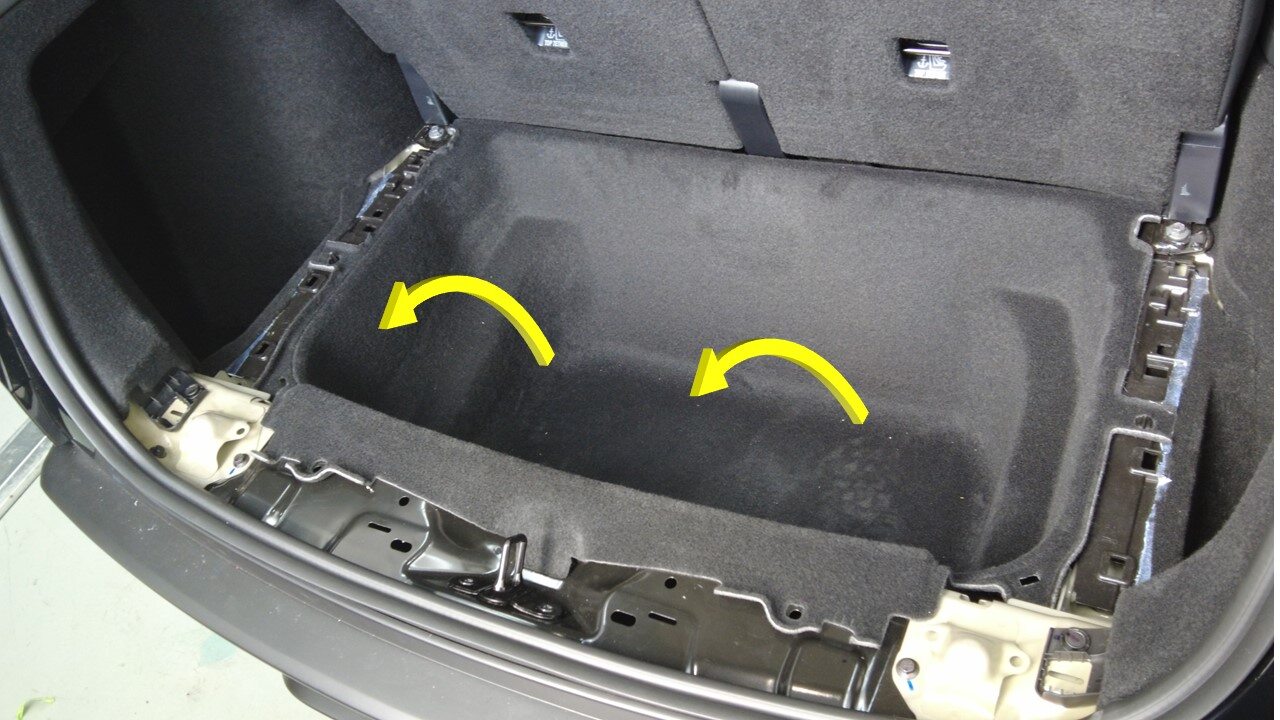

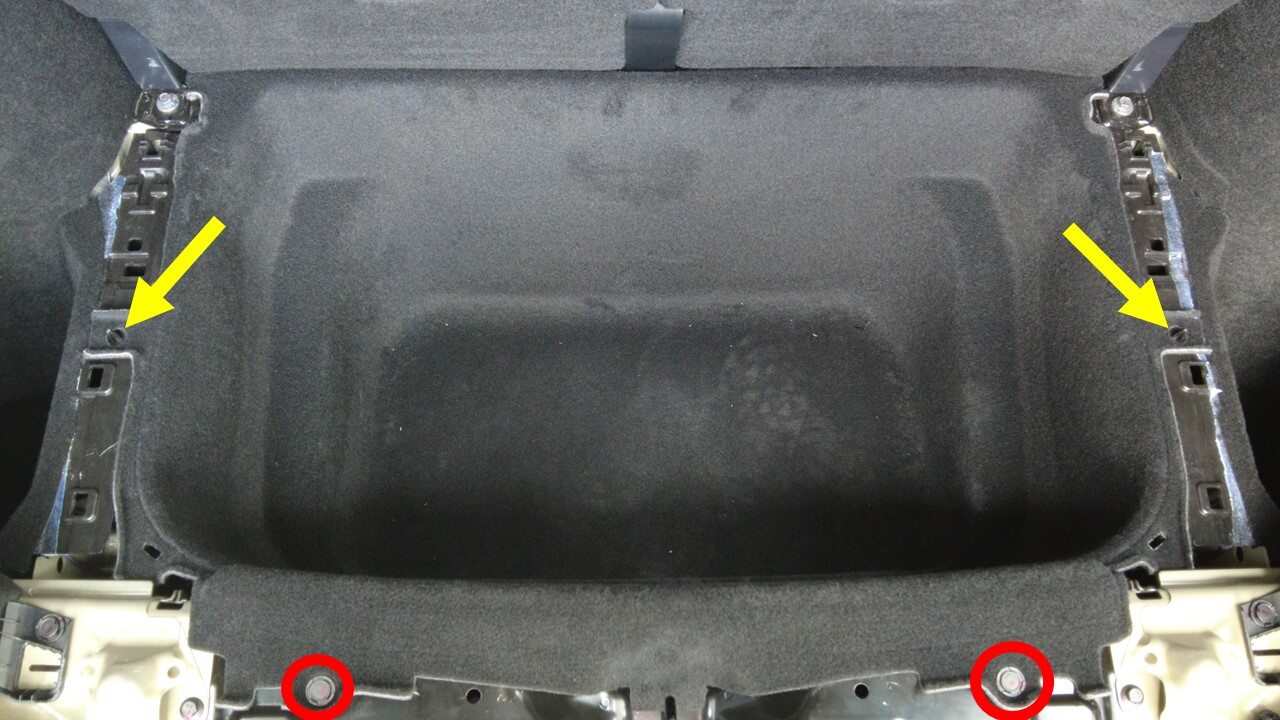

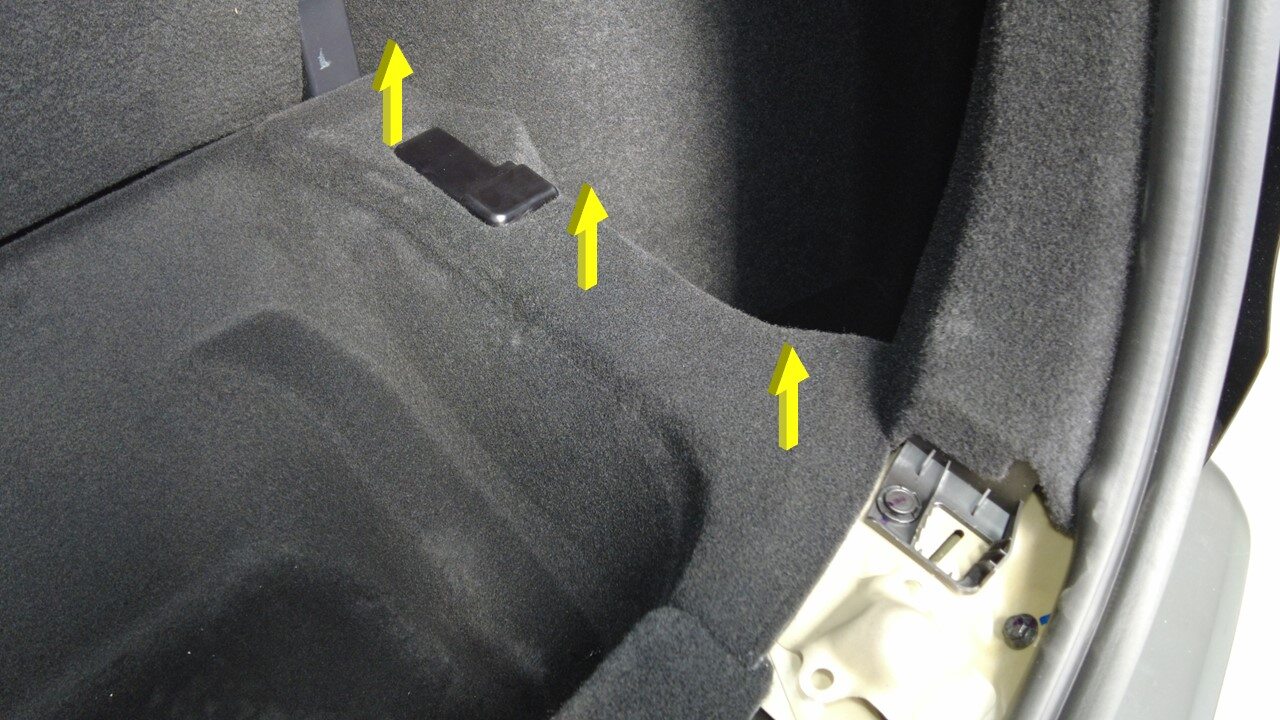

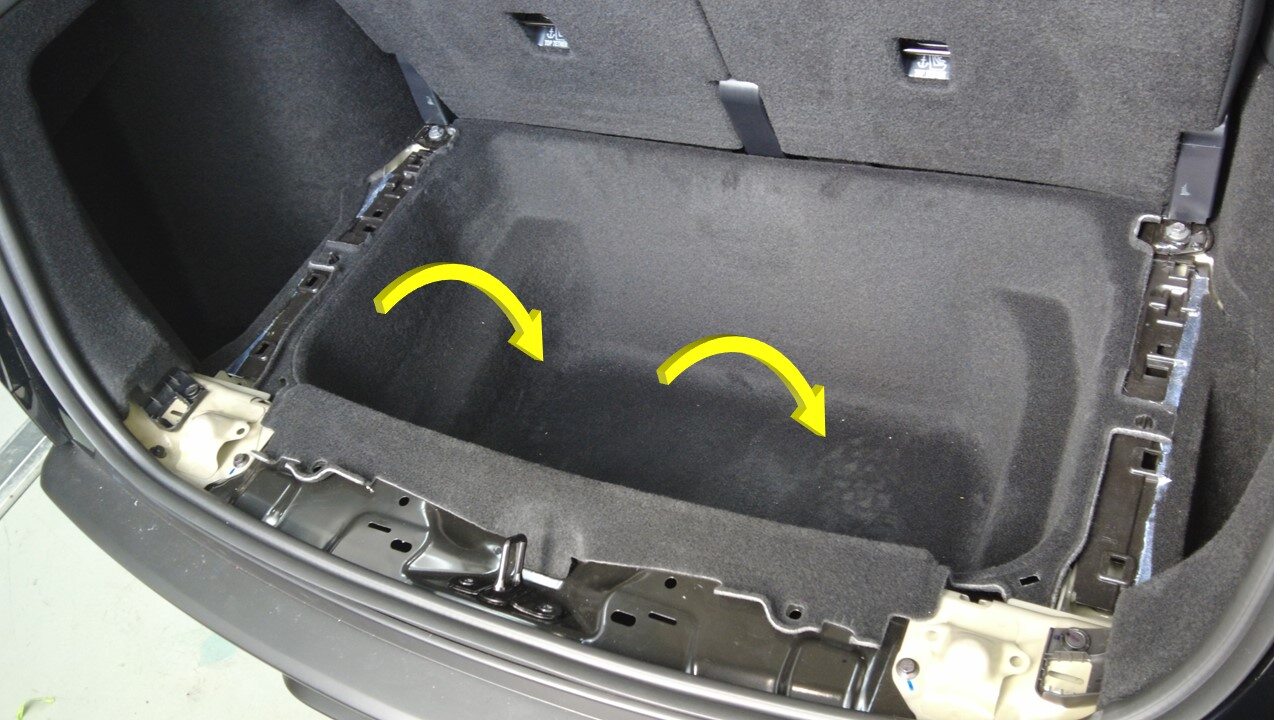

  6. 松开将后备箱深槽固定到车辆的推拉式卡子（2 个）。

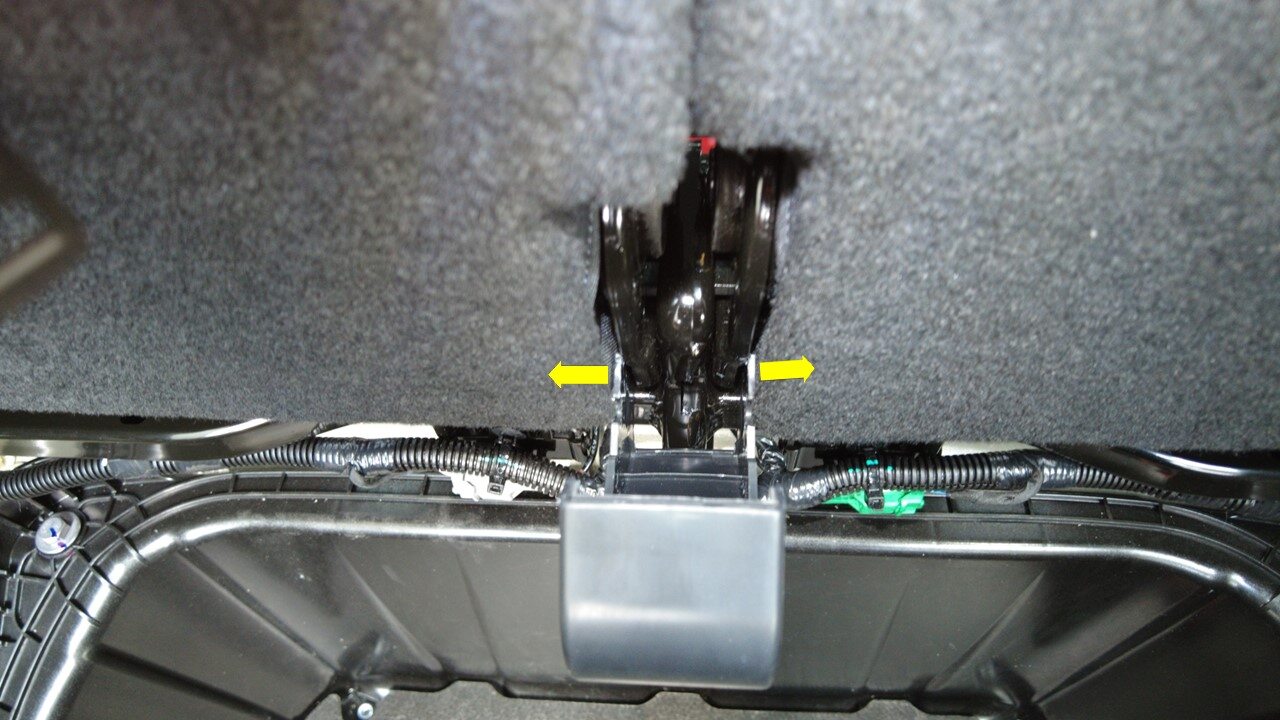

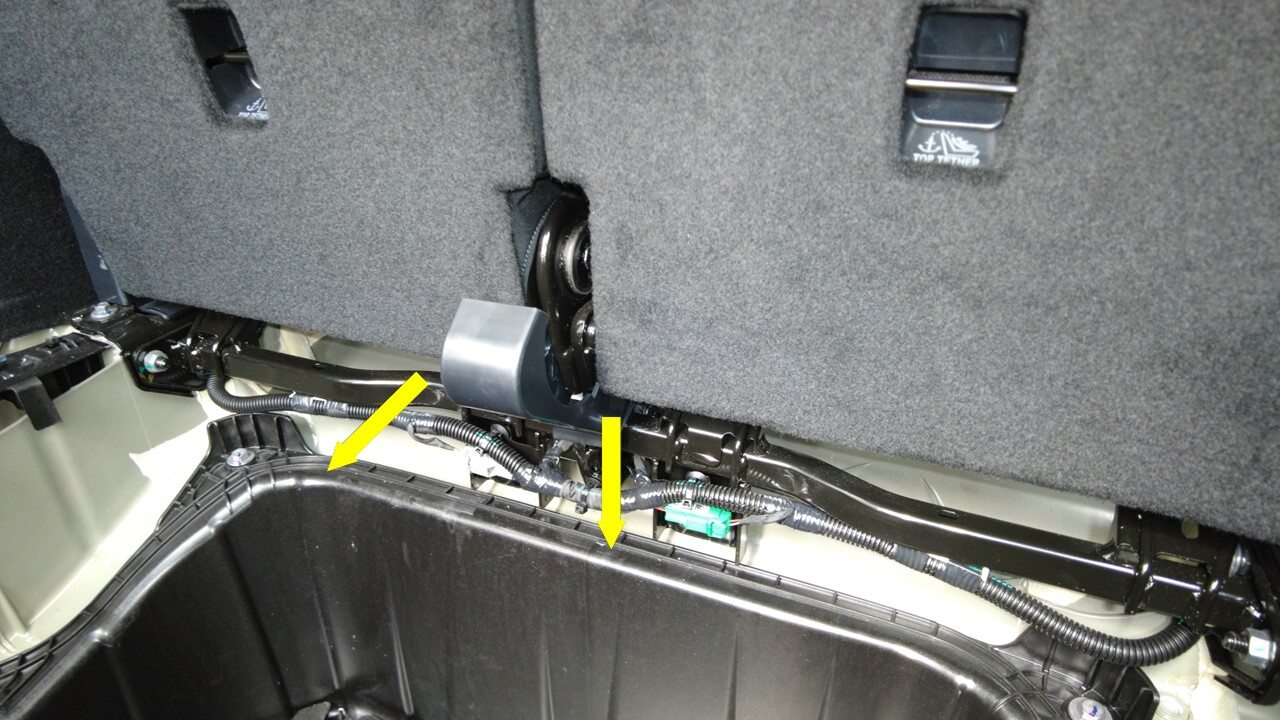

  7. 松开将第三排中间内侧护罩固定到座椅框架总成的卡子（2 个）。

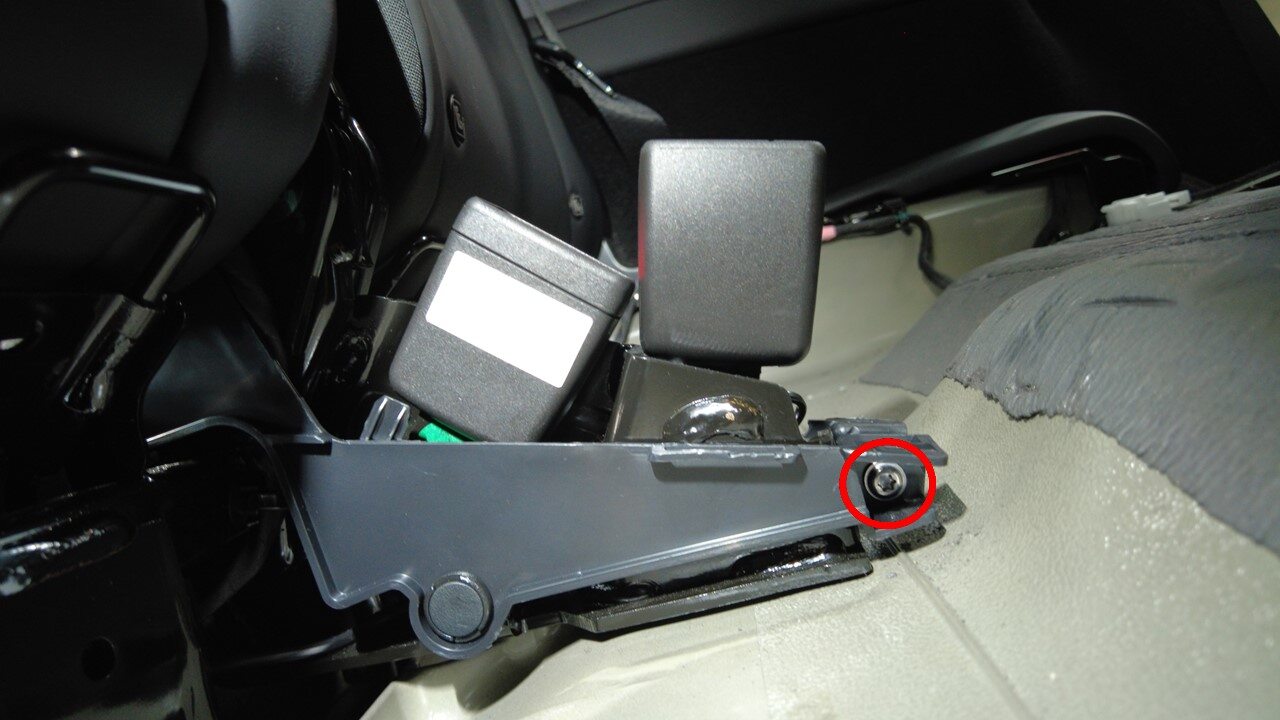

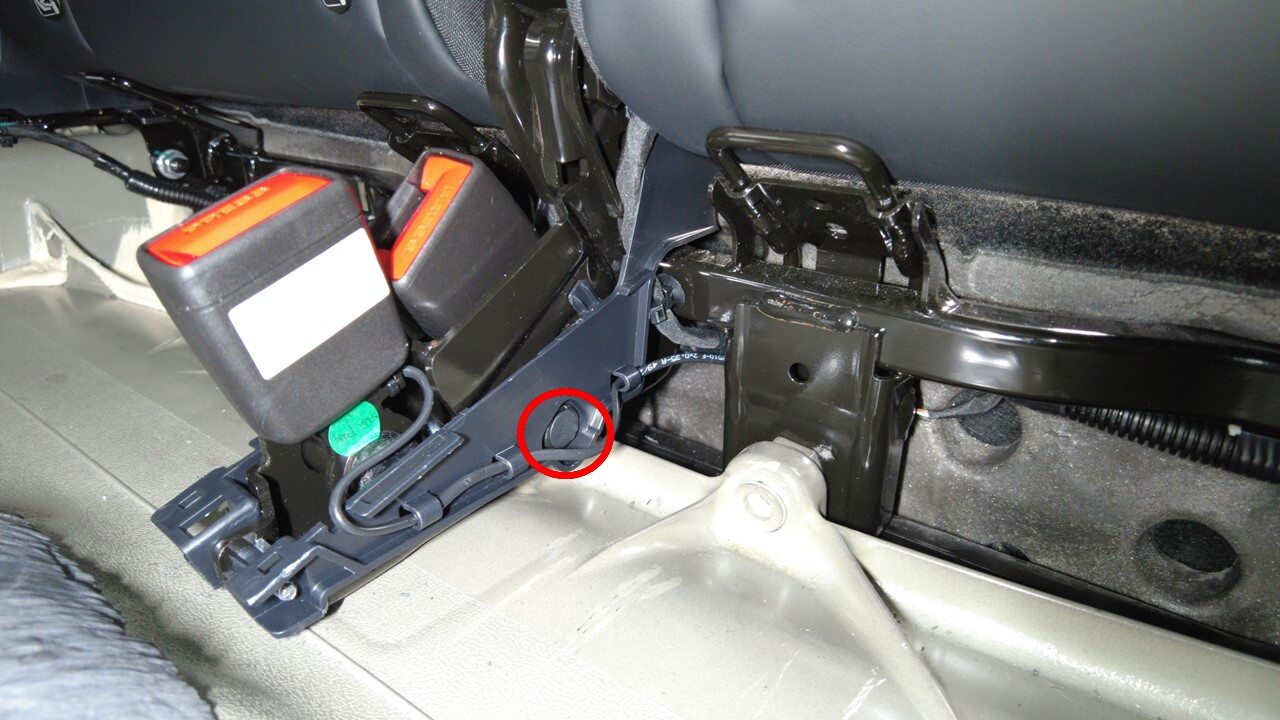

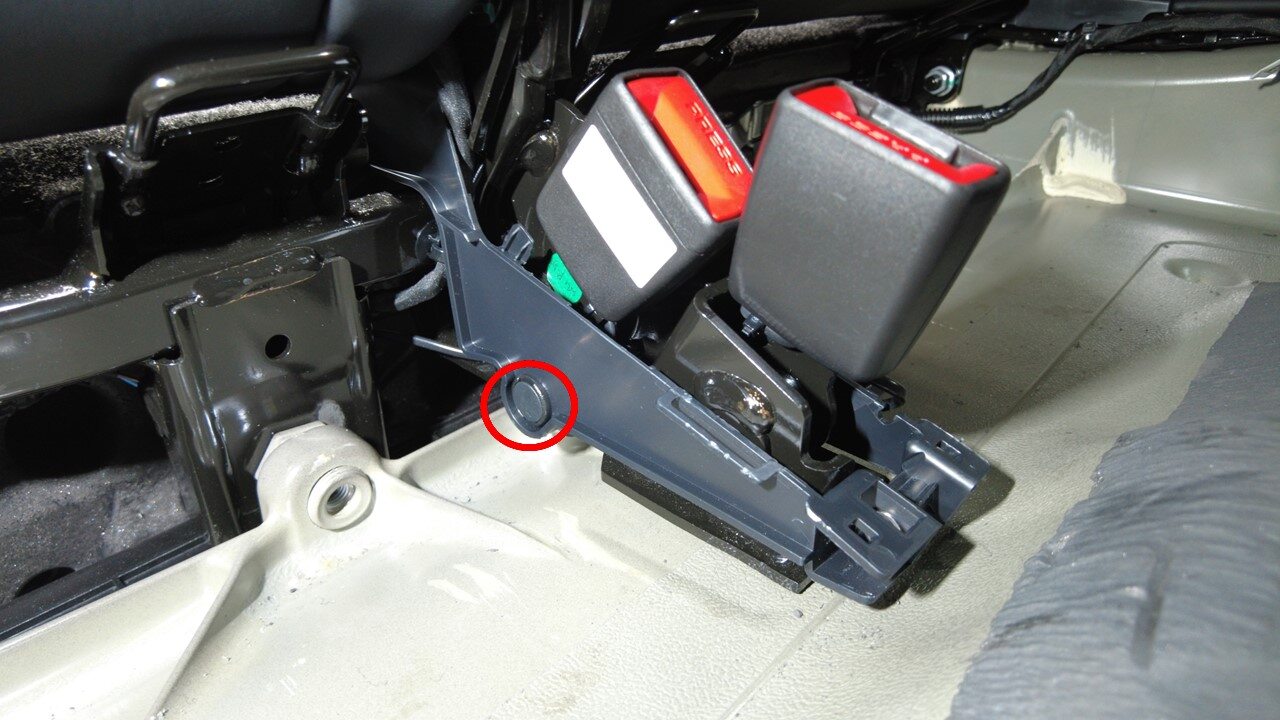

  8. 拆下将第三排中间内侧护罩固定到座椅框架总成的螺钉。
    提示
    推荐使用以下工具
    • 1/4 英寸钻头六角梅花套筒，T25

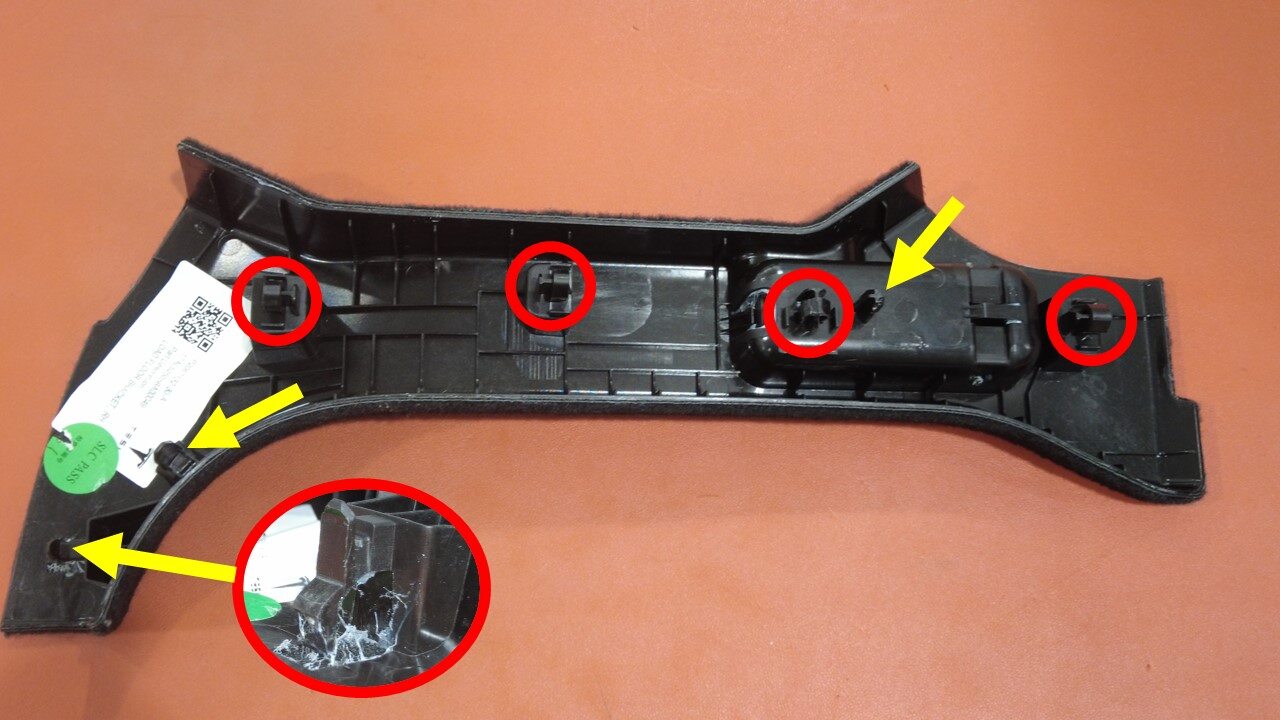

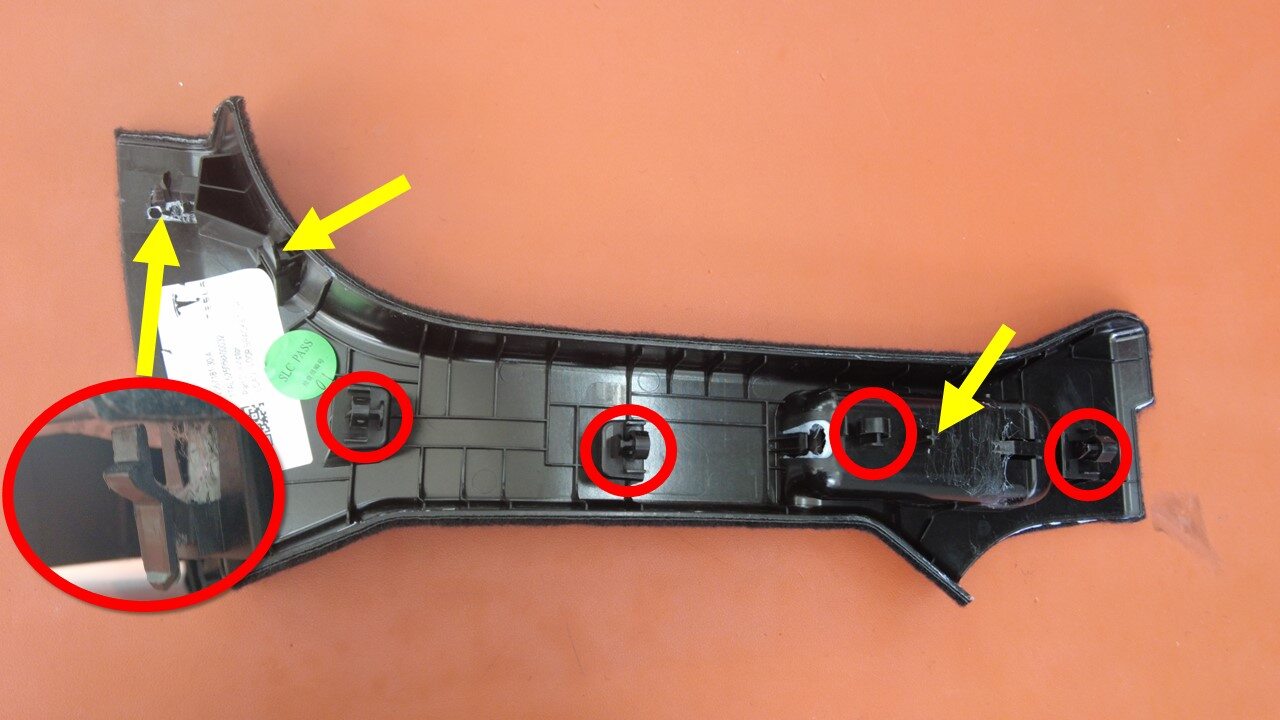

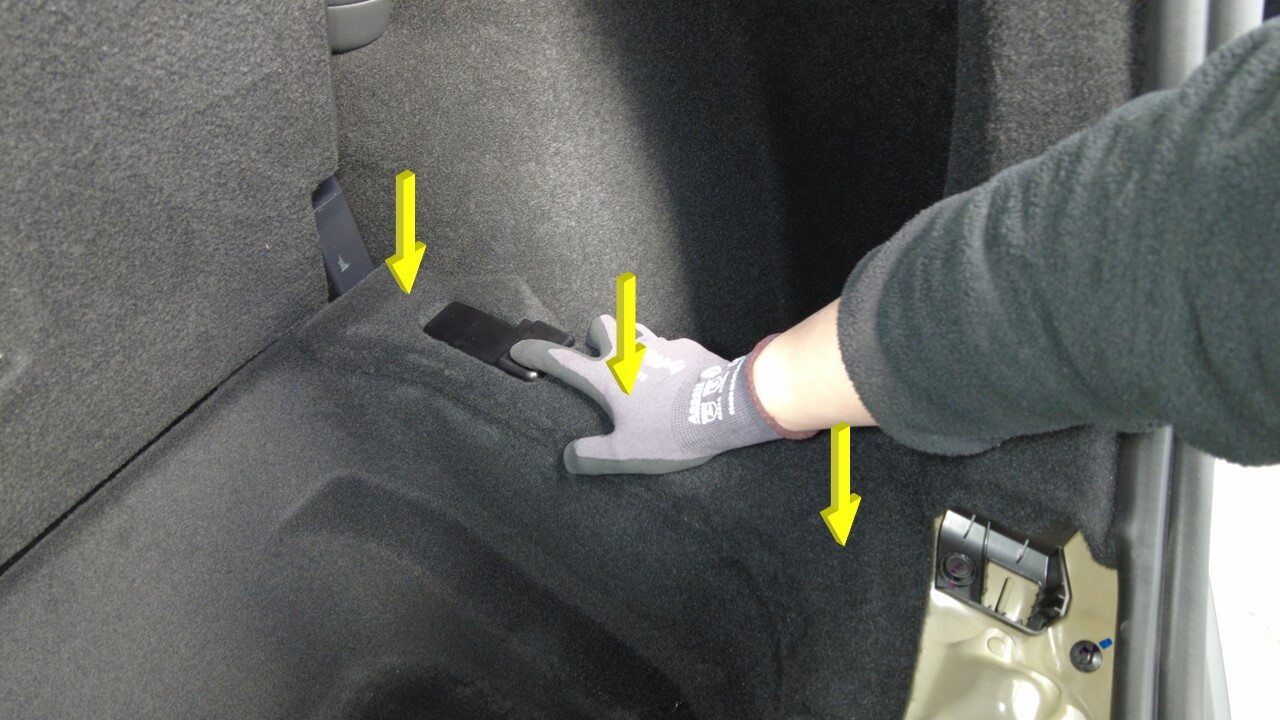

  9. 轻轻向下移动第三排中间内侧护罩，松开锁片（4 个）和定位凹槽（2 个），然后使用卡子撬具将护罩向外推动。

安装

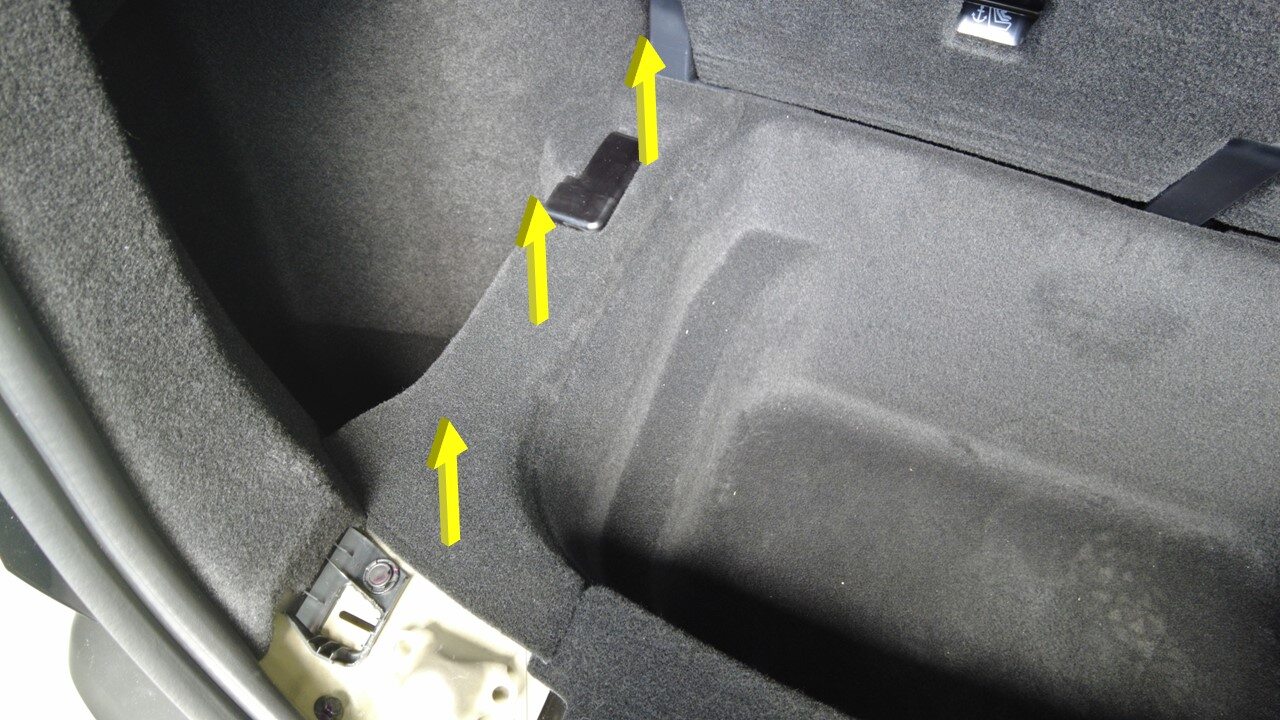

  1. 对齐定位凹槽，然后轻轻向上推动第三排中间内侧护罩，以紧固将护罩固定到座椅框架的锁片（4 个）。
  2. 安装将第三排中央 B 柱盖板内侧固定到座椅框架总成的螺钉。
    1.5 Nm (1.1 lbs-ft)
    提示
    推荐使用以下工具
    • 1/4 英寸钻头六角梅花套筒，T25

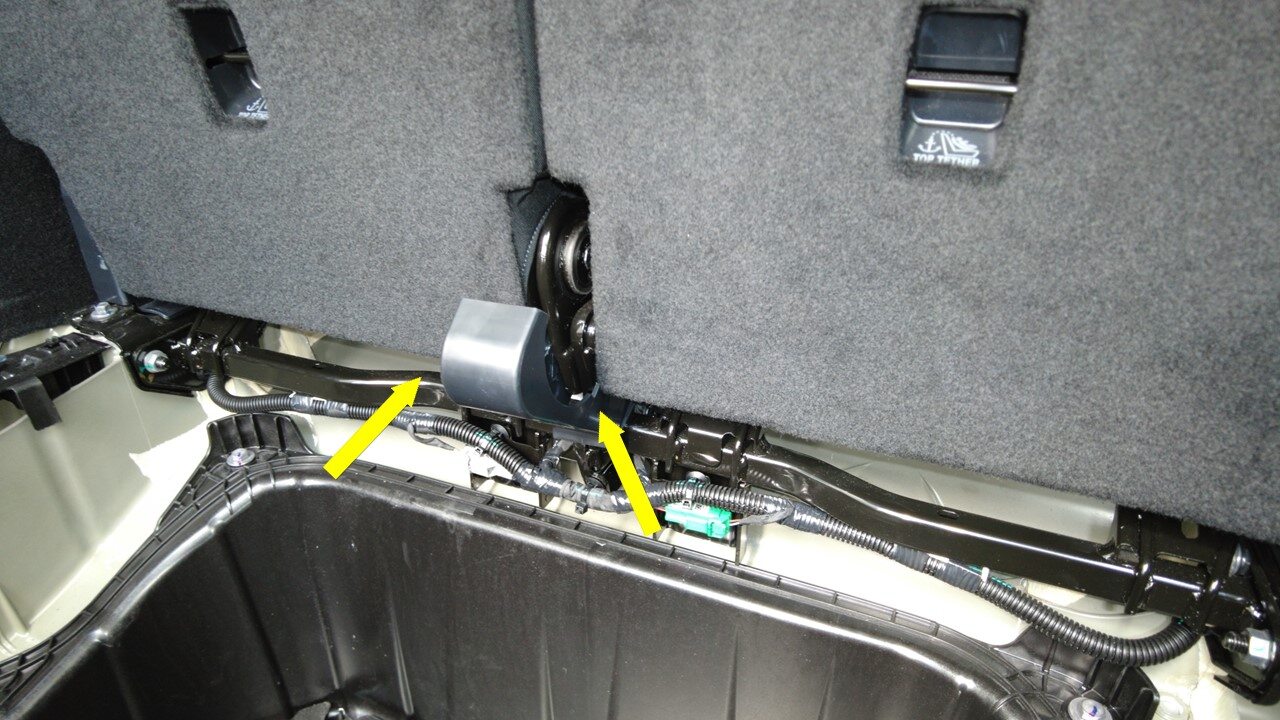

  3. 紧固将第三排中间内侧护罩固定到座椅框架总成的卡子（2 个）。
  4. 对齐定位孔（2 个），然后紧固将后备箱深槽固定到车辆的推拉式卡子（2 个）。
  5. 对齐定位销（2 个），然后紧固将右侧负重底板支架固定到车辆的卡子（5 个）。
  6. 对齐定位销（2 个），然后紧固将左侧负重底板支架固定到车辆的卡子（5 个）。
  7. 对齐定位销（2 个），然后紧固将后备箱门槛饰板固定到车辆的卡子（4 个）。
    注
    沿饰板边缘安装密封条。
  8. 将后备箱负重底板安装到车辆上。
  9. 安装第三排座椅中间外侧护罩。请参阅 B-Cover - Outer - Center Seatbelt - 3rd Row Seat (7-Seat) ((拆卸和安装))。
