车辆高压禁用程序
校正代码 请参阅以下代码。 注意:除非本程序中另有明确规定,否则上文所列校正代码及相关 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。 注意:请参阅平均维修工时深入了解 FRT 及其创建方式。 注意:请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意:请参阅人体工程学注意事项查看安全健康的作业规程。
通过后驱动电机禁用高压:校正代码17010000; FRT0.48
通过高压电池仓区域禁用高压:校正代码17010010; FRT0.36
- 2026-11-02: 更新了程序,更新后提供通过后驱动电机禁用高压以及通过高压电池仓禁用高压两种方法。
- 2026-09-10: 更新了程序,更新后改为在车辆下方的后驱动电机线缆处采用电流钳和电压测量方法。
- 2025-12-04: 添加了“执行需要处理高压部件以完成隔离的程序时,请勿脱下高压绝缘手套”的说明。
- 2025-10-22: 更新了测量表。
- 2025-03-24: 添加了有关地区性工具法规的警告,更新了有关 B+ 和 B- 的描述。
只有完成全部所需认证的技术人员才能执行此程序。Tesla 特斯拉建议第三方服务提供商技术人员在执行此程序之前接受同等培训。有关 Tesla 技术人员要求的更多信息,或第三方主题说明,请参阅高压认证要求。处理高压线缆、母排或接头时,务必全程穿戴最低防护等级为 0(1000V) 的适当个人防护装备 (PPE)及高压绝缘手套。有关其他安全信息,请参阅技术注意事项 TN-15-92-003,高压安全意识注意事项
。
设备:
- 1076921-00-B 绝缘万用表,FLUKE 1507
- 1059330-00-B Skt, 1/4in Dr, 5-Lobe Torx Plus External
- 1130480-02-B 纤细测试探针
通过后驱动电机 (RDU)
- 打开所有四个车门,降下所有四个车窗。
- 断开低压电源。请参阅 低压电源(断开和连接) (Modify)。
-

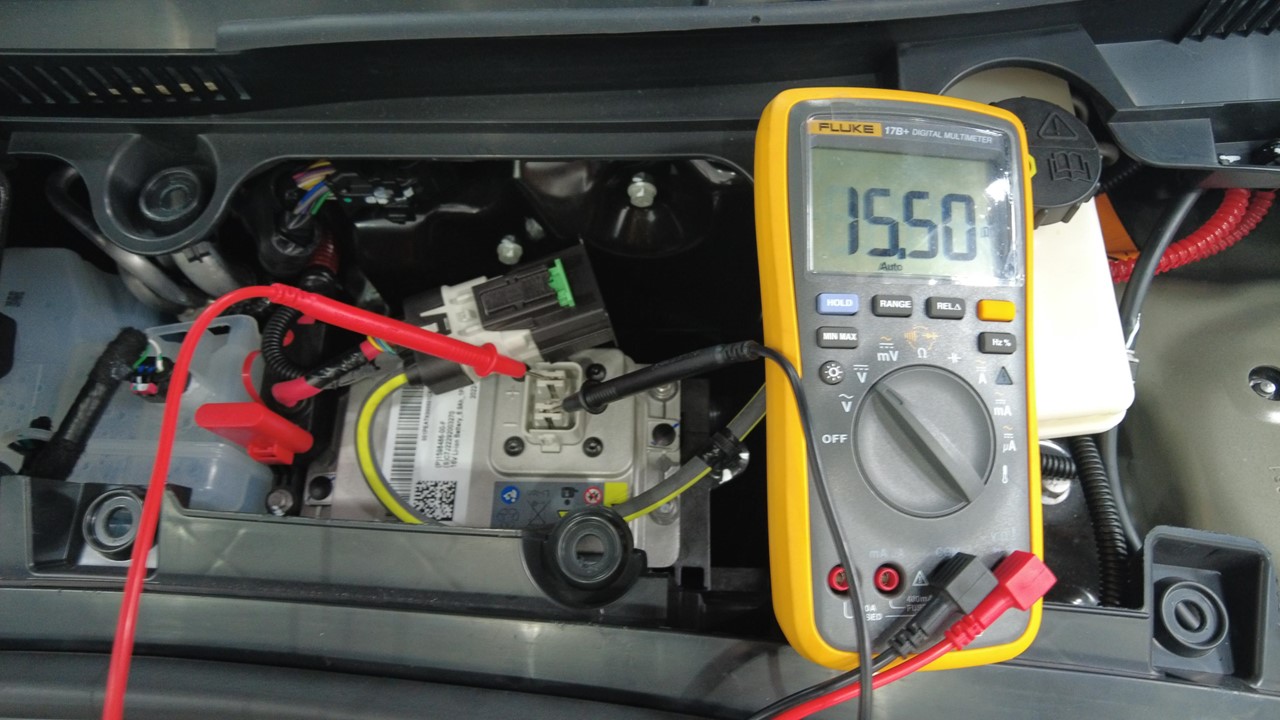

设置万用表以测量直流电压,然后测量低压辅助电池端子间的电压,以确认万用表可以正常测量电压。
警告如果电池端子间的电压低于 13V 或高于 16V,则说明万用表的测量不可靠,此时不得使用。
- 拆下后流线型护板。请参阅 流线型护板 - 后底板 ((拆卸和更换))。
- 将后滑板从高压电池上拆下。请参阅 滑板 - 后 - 高压电池 ((拆卸和更换))。
-
将电流钳仪表安装到后驱动电机高压线束的一条电缆上。
注确保仪表朝向正确无误(如图所示)。
-

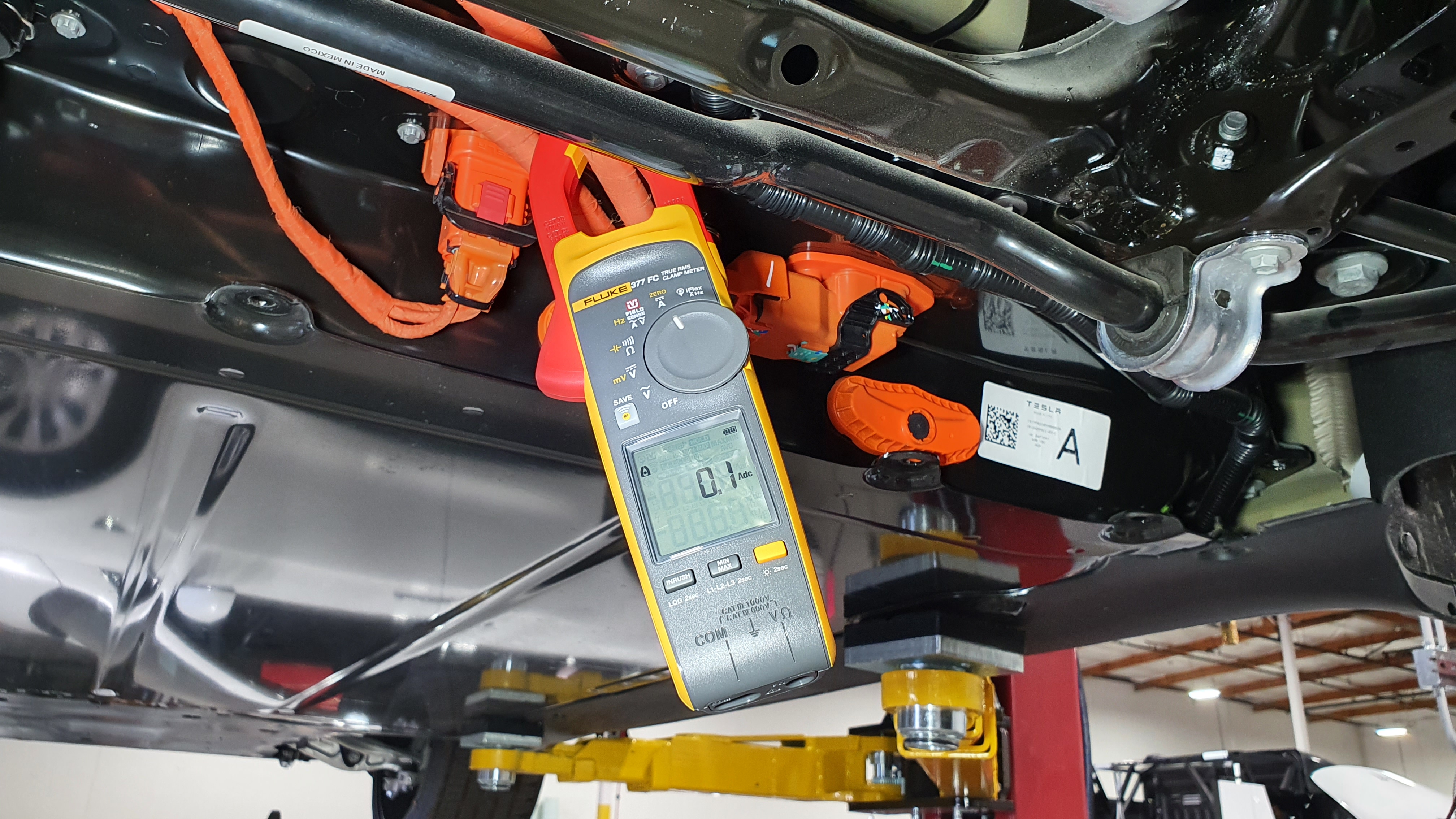

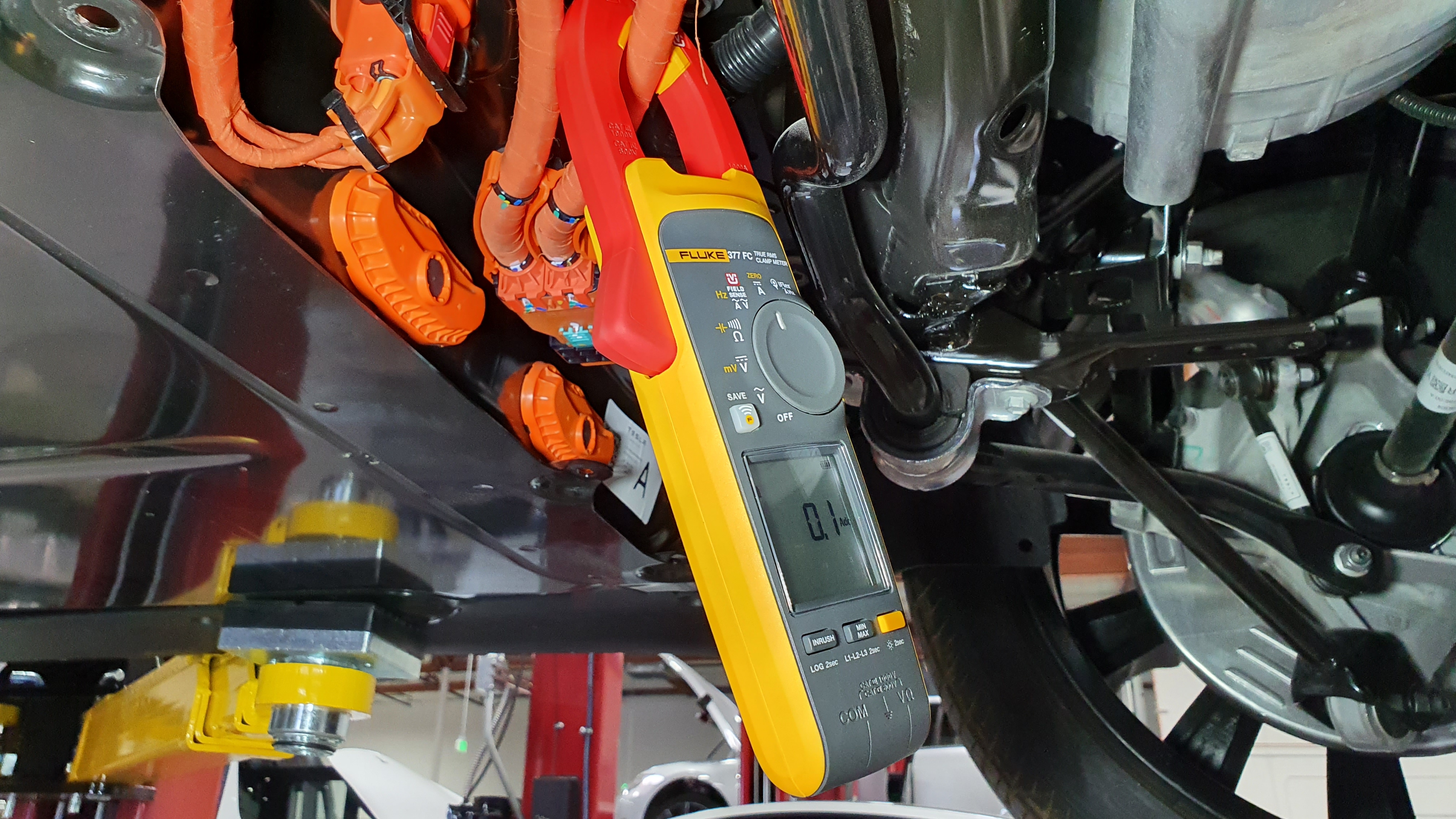

测量后驱动电机高压线束处的电流。
- 如果电流在 -0.5A 至 0.5A 范围内,请将电流钳从线束上拆下并继续执行下一步骤。
- 如果电流不在 -0.5 A 至 0.5 A 的范围内(如电流为-0.8 A 或 1.3 A),则需要再次执行车辆电气绝缘程序,以确保所有设备均正确关闭。如果测量值仍超出 -0.5A 至 0.5A 的范围,请上报以寻求帮助。
警告如果电流测量值超出 -0.5A 至 0.5A 的范围,请勿断开任何高压线束。 -
拆下将后驱动电机高压线缆支架固定到高压电池的螺母。
注紧固件数量可能有所不同。提示推荐使用以下工具
- 10 毫米套筒扳手
- 继续本程序前,请先摘下所有饰品,并取出口袋中的所有物品。
- 继续此程序前,请检查并佩戴高压绝缘手套、皮质外手套和护目镜。
-

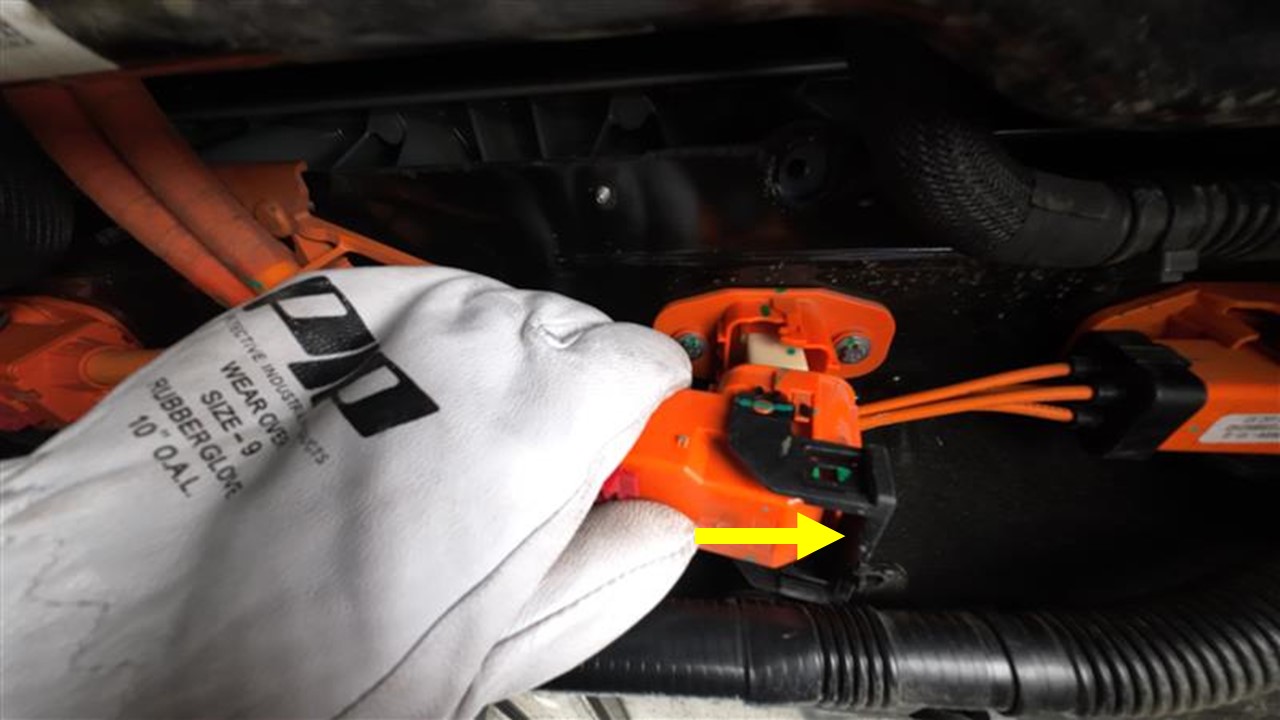

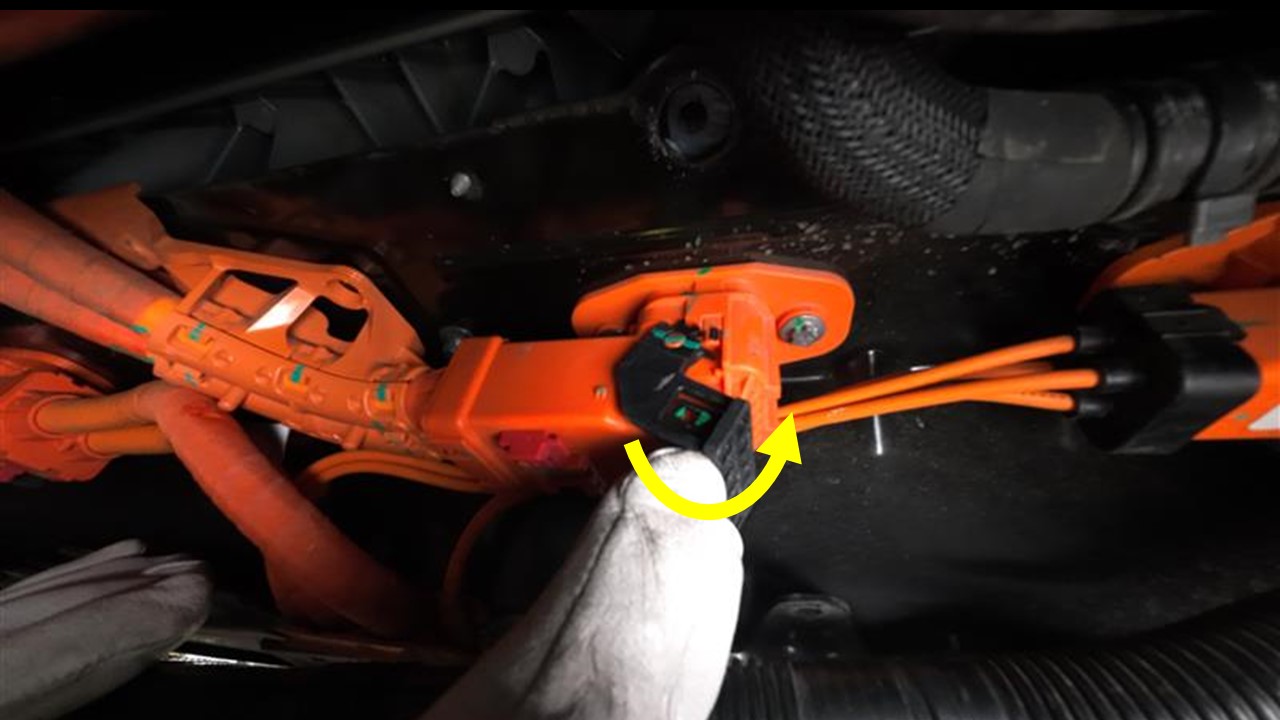

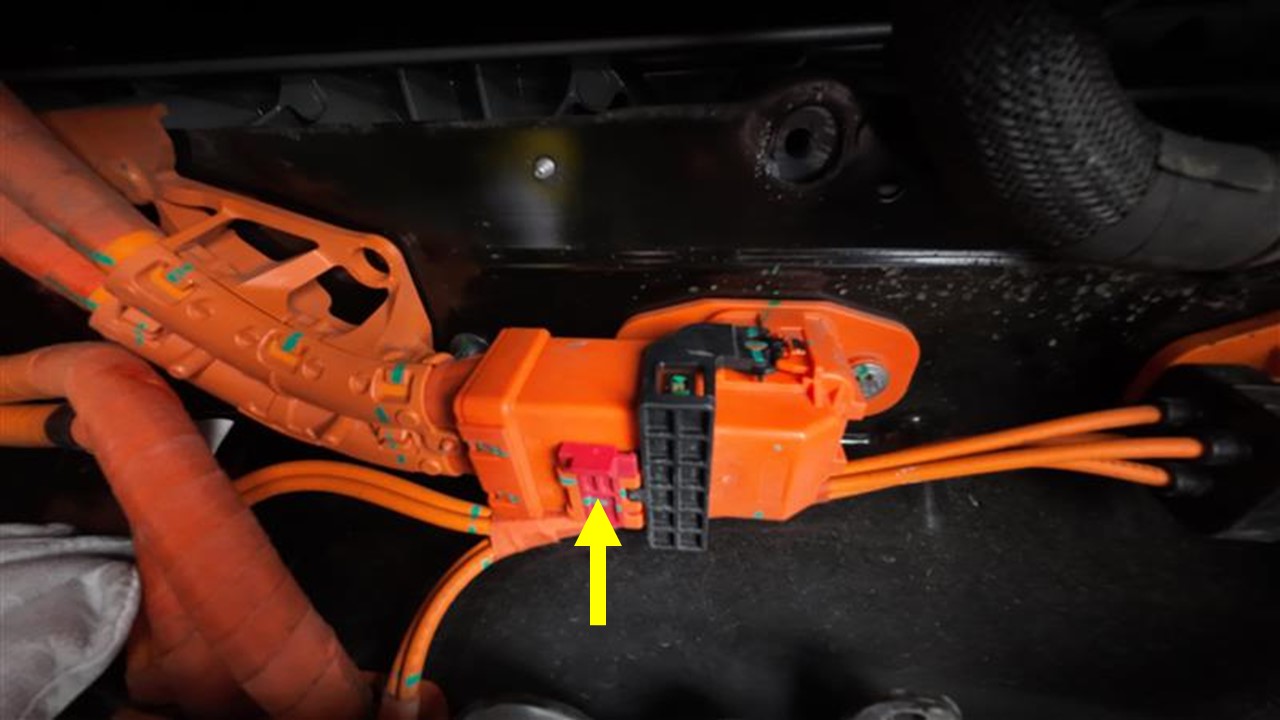

松开锁片,然后向上转动释放杆,以断开将后驱动电机高压线缆固定到高压电池的连接器。
注请勿强行提起释放杆。确保后驱动电机接头上的对齐锁片未损坏
-

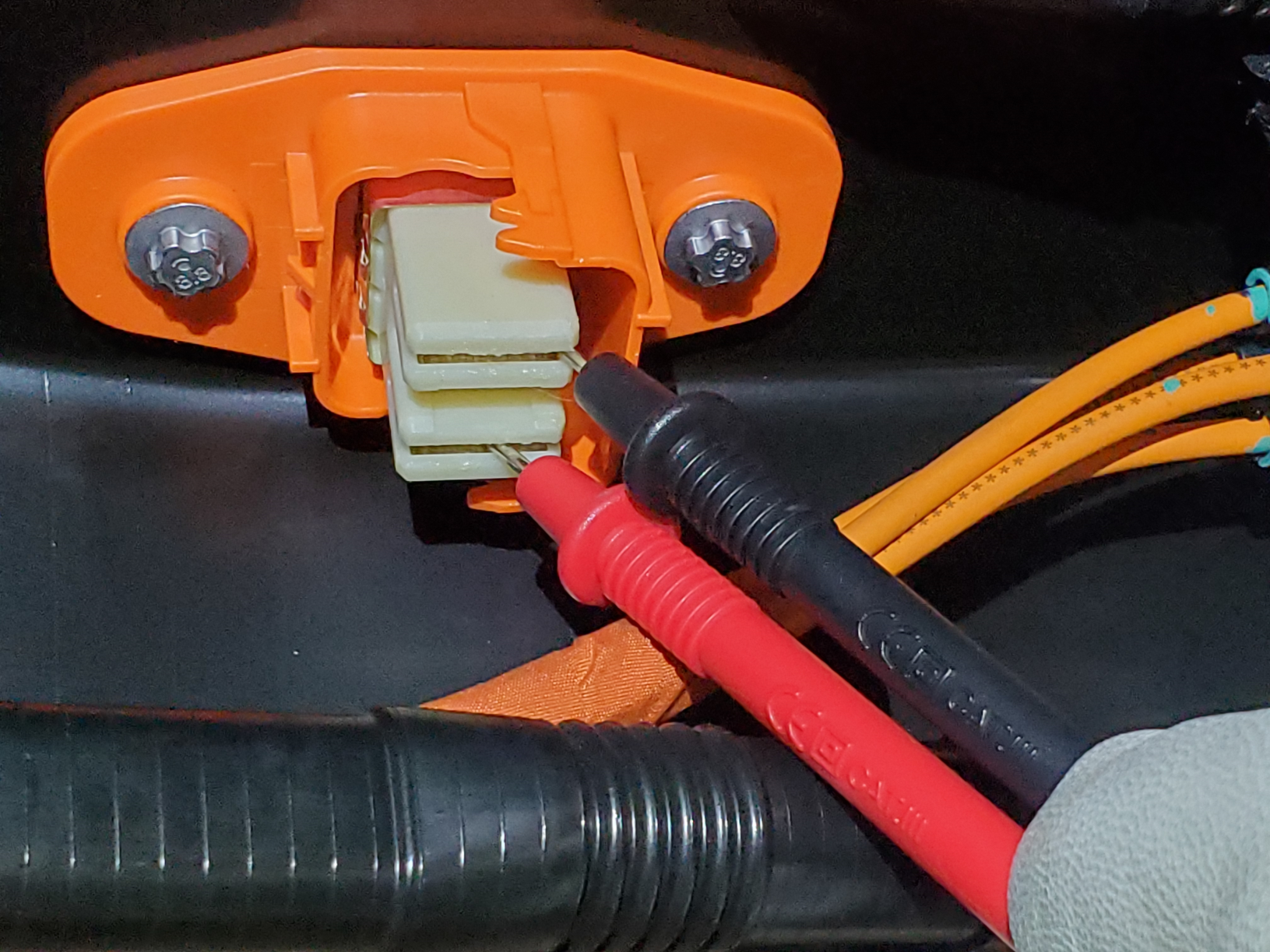

使用带 CAT III 探针的高压万用表确认后驱动电机高压接头处无高压。
测量以下电压:警告为减少可能接触高压的风险,请按照如下顺序测量高压:
- B+ 接地
- B- 接地
- B+ 至 B-
警告如果电压大于 10V,说明触点开关闭合或熔接。上报维修工程部。 -

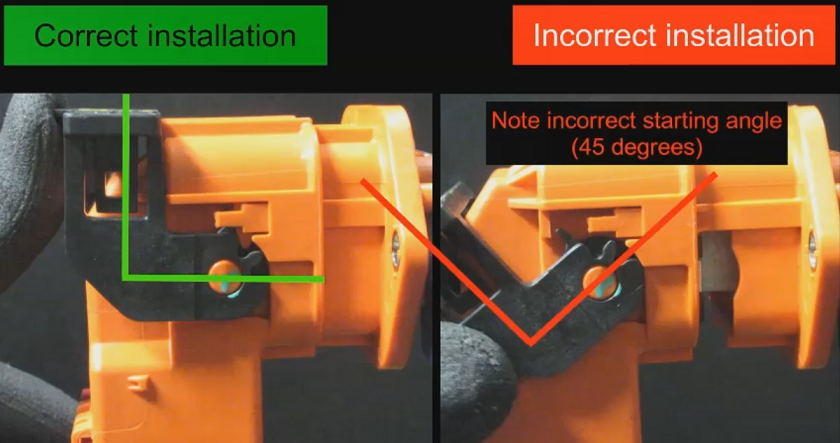

确保连接器锁与连接器呈 90 度角,然后连接将后驱动电机高压线缆固定到高压电池的连接器。
注一只手撑起连接器,另一只手锁定锁片。安装后,确认闩锁未损坏且完全固定在锁止位置。
- 取下皮质外手套和高压绝缘手套。
-
安装将后驱动电机高压线缆支架固定到高压电池的螺母。
10 Nm (7.4 lbs-ft)注紧固件数量可能有所不同。提示推荐使用以下工具- 10 毫米套筒扳手
- 将后滑板安装到高压电池上。请参阅 滑板 - 后 - 高压电池 ((拆卸和更换))。
- 安装后流线型护板。请参阅 流线型护板 - 后底板 ((拆卸和更换))。
-
连接低压电源。请参阅 低压电源(断开和连接) (Modify)。
警告如有另一程序要求进行电气隔离,则请勿执行本步骤。对车辆进行电气隔离后,请返回至要求进行车辆电气隔离的程序。
- 升起所有四个车窗,关闭所有四个车门。
通过高压电池仓
- 打开所有车门,降下所有车窗。
- 将前排两个座椅前移。
- 拆下第二排座椅下部座垫。请参阅 坐垫 - 第二排座椅 ((拆卸和更换))。
- 断开低压电源请参阅 低压电源(断开和连接) (Modify)。
- 继续本程序前,请先摘下所有饰品,并取出口袋中的所有物品。
- 继续此程序前,请佩戴高压绝缘手套、皮革手套和护目镜。
-
设置万用表以测量电压,然后测量低压辅助电池端子间的电压。
警告如果电池端子间的电压低于 13V 或高于 16V,则说明万用表的测量不可靠,此时不得使用。
- 拆下高压探针盖。请参阅 检修盖 - 高压电池仓盖板 - 高压电池 ((拆卸和更换))。
-
Use a multimeter to probe the voltages.
警告为减少可能接触高压的风险,请按照如下顺序测量高压:
Measurement Order Component Test
B+
(Probe opening closer to HV DC connector)
B-
(Probe opening, closer to HV Processor Logic connector)
GND
Measured Voltage less than 10 V
Measured Voltage 10 V or more
1 HV battery positive contactor
Positive (+) Lead
Negative (-) Lead on ancillary bay cover
Pass
Fail
HV battery positive contactor might be seized. .
2 HV battery negative contactor
Positive (+) Lead
Negative (-) Lead on ancillary bay cover
Pass
Fail
HV battery negative contactor might be seized. .
3 HV
Positive (+) Lead
Negative (-) Lead
Pass
Fail
Perform a HV battery contactor seize check. .
提示推荐使用以下工具- Electrical Protective Gloves
- Slim Test Probes - 1130480-02-B
- Fluke 1587 - 1076921-00-A

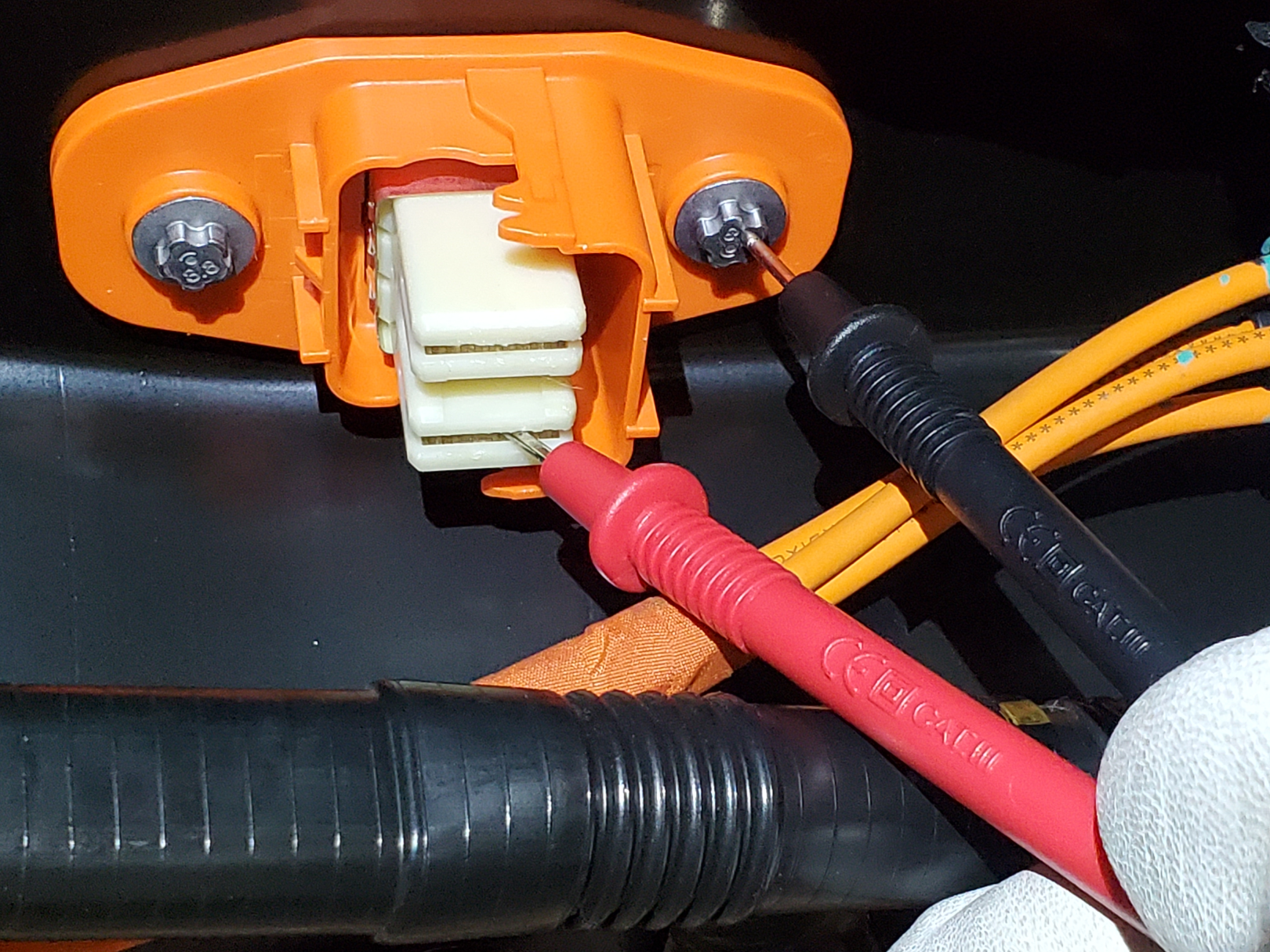

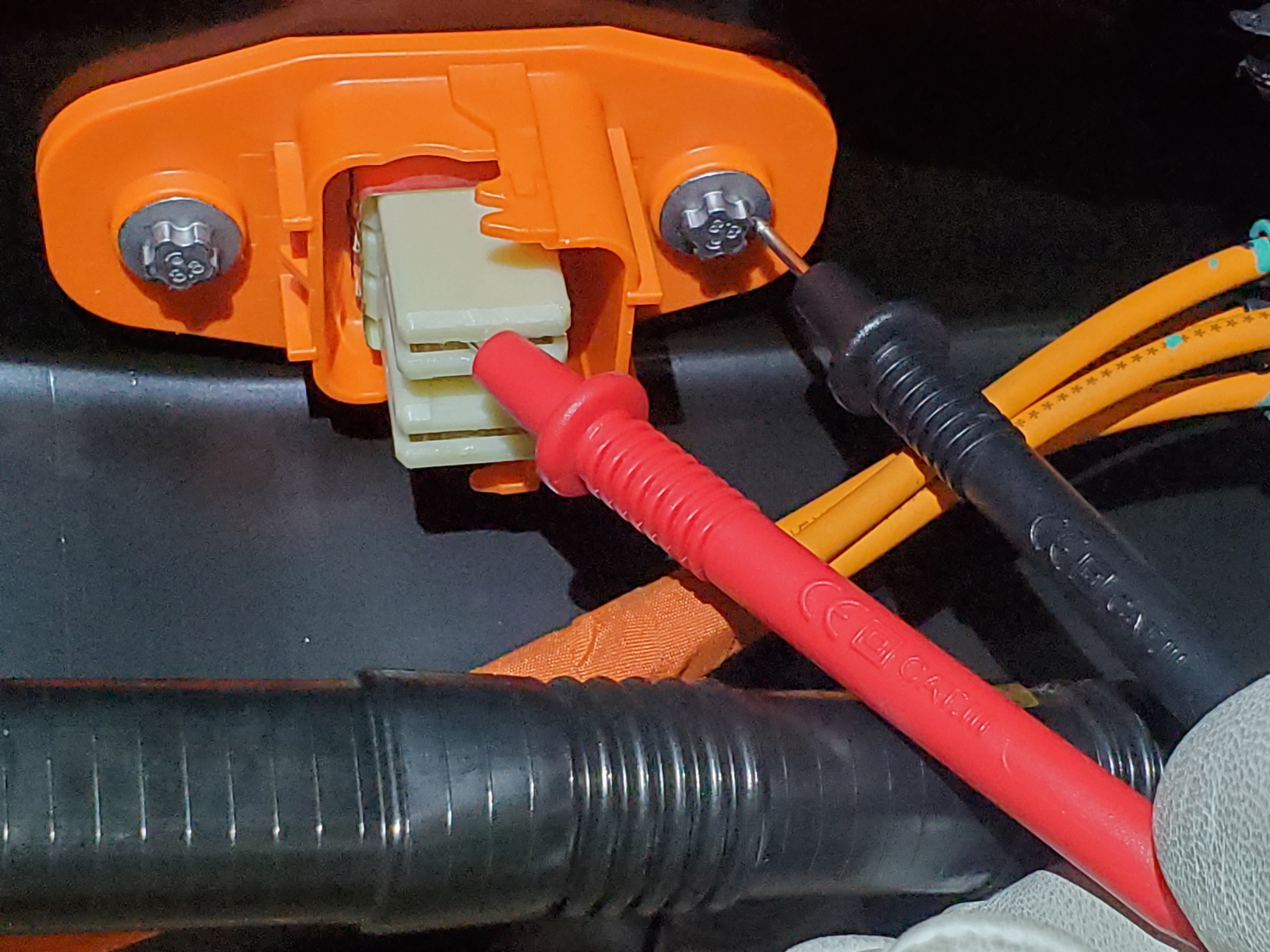

图 1. B+ to Ground measurement 图 2. B- to Ground measurement 图 3. B+ to B- measurement - 安装高压探针盖。请参阅 检修盖 - 高压电池仓盖板 - 高压电池 ((拆卸和更换))。
-
返回至需要进行高压禁用检查的程序。
警告执行需要对车辆进行电气隔离的程序时,请遵守所有安全指示以及有关个人防护装备 (PPE) 的要求。执行需要处理高压线缆、母排或接头的程序时,请勿脱下高压绝缘手套。注如果确定不再会接触高压,则可脱下高压绝缘手套。
