风扇罩和下部衬套总成 ((拆卸和更换))
校正代码
1830250402
FRT
1.26
注意:除非本程序中另有明确规定,否则上文所列校正代码及相关 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。
注意:请参阅平均维修工时深入了解 FRT 及其创建方式。
注意:请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
注意:请参阅人体工程学注意事项查看安全健康的作业规程。
扭矩规格
| 描述 | 描述 | 描述 | 描述 | 描述 |
|---|---|---|---|---|
| Bolts (X3) attach fan to fan shroud |
![]() 5 Nm (3.7 lbs-ft) |
|
更换 |
拆卸
- 拆卸冷却风扇模块。请参阅 冷却风扇模块 ((拆卸和更换))。
-

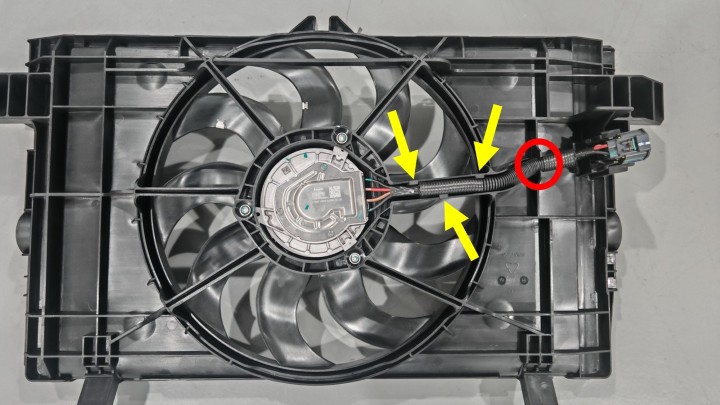

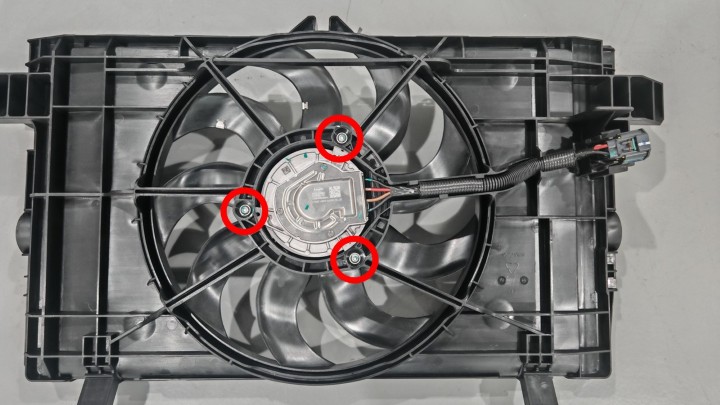

松开将风扇固定到风扇护罩的锁片(3 个)、螺栓(3 个)、卡子和挂钩。
提示推荐使用以下工具
- RATCHET, 1/4" DR, M12, BARE TOOL
- T25 TORX
- TORQ WRNCH,DIG+ANG,1/4"DR,FIXHD,1.5~30Nm
安装
-

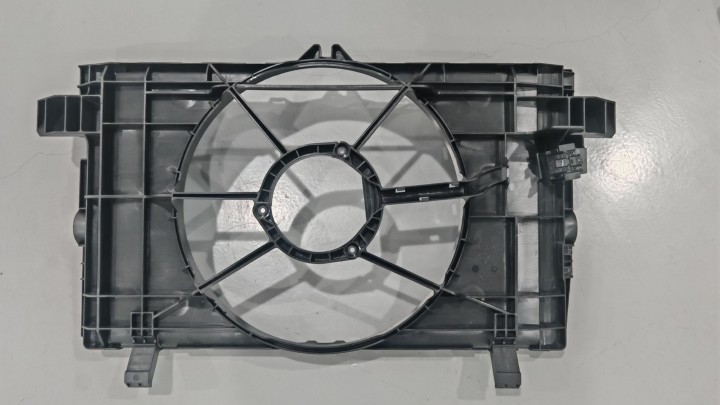

安装将风扇固定到风扇护罩的锁片(3 个)、螺栓(3 个)、卡子和挂钩。
5 Nm (3.7 lbs-ft)提示推荐使用以下工具- RATCHET, 1/4" DR, M12, BARE TOOL
- T25 TORX
- TORQ WRNCH,DIG+ANG,1/4"DR,FIXHD,1.5~30Nm
- 安装冷却风扇模块。请参阅 冷却风扇模块 ((拆卸和更换))。
