软管 - 后驱动电机系统逆变器至油冷却器 ((拆卸和更换))

校正代码 1830021102 FRT 1.98 注意：除非本程序中另有明确规定，否则上文所列校正代码及相关 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时深入了解 FRT 及其创建方式。 注意：请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意：请参阅人体工程学注意事项查看安全健康的作业规程。

设备：
  • 1080568-00-A 液体收集器
  • 1135762-00-A 冷却软管维修堵头套件，Model 3
  • 1065131-00-A 电池冷却液排放套件

拆卸

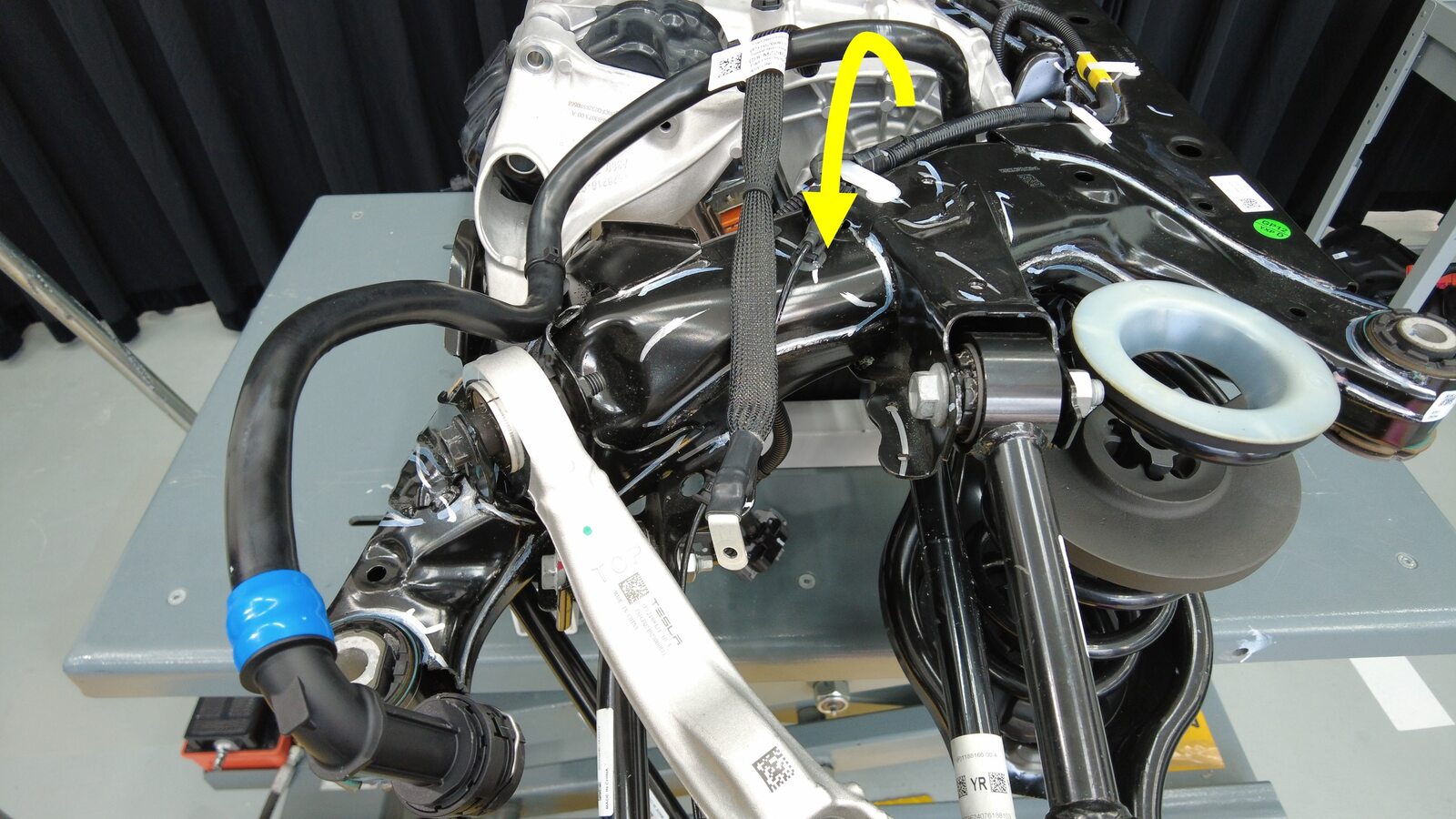

  1. 将 4DU 变流器至油冷器从左侧电机支座之间松开，请参阅支座总成 - 后驱动电机系统 - 左侧（第四代） ((拆卸和安装))。

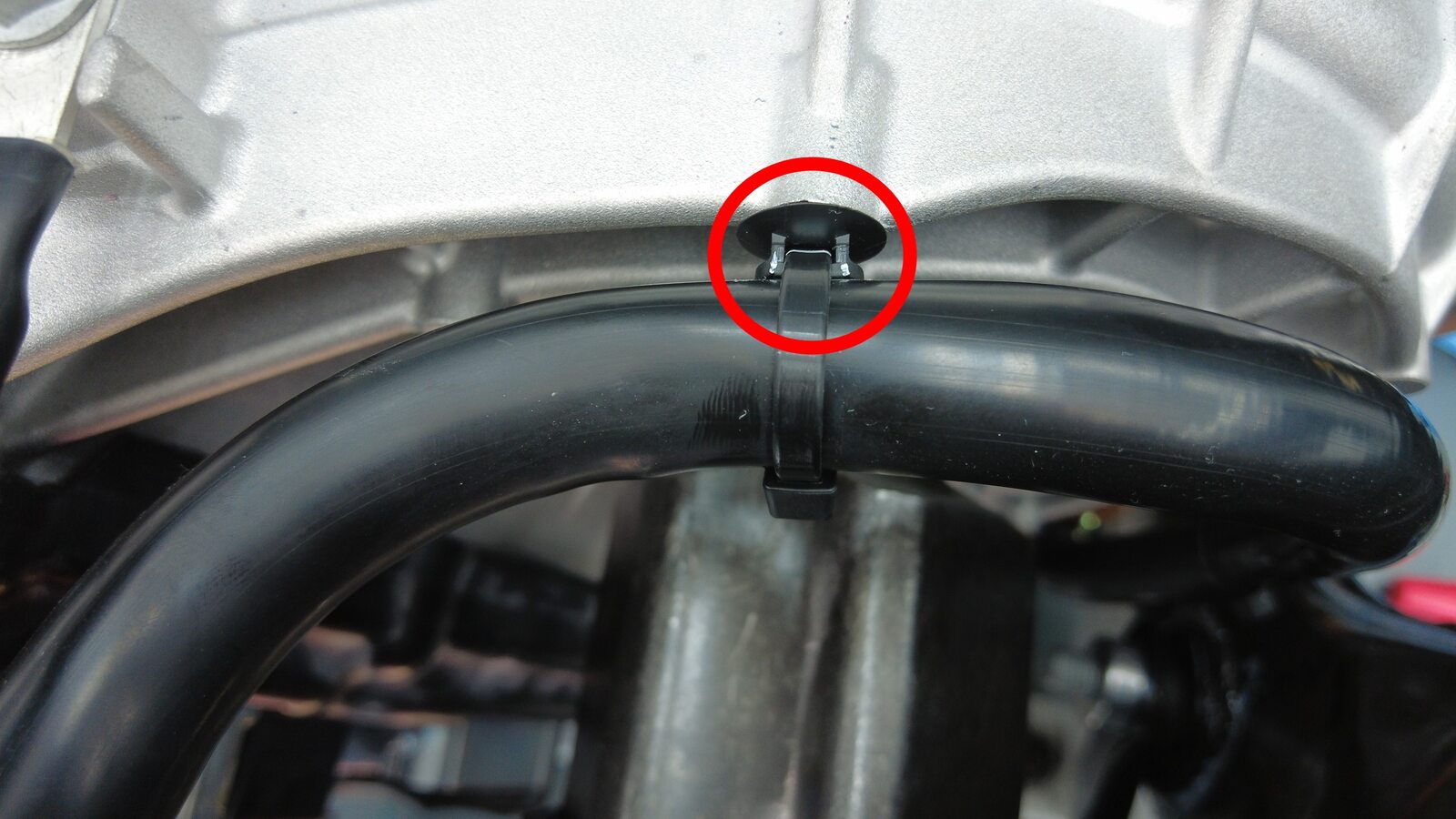

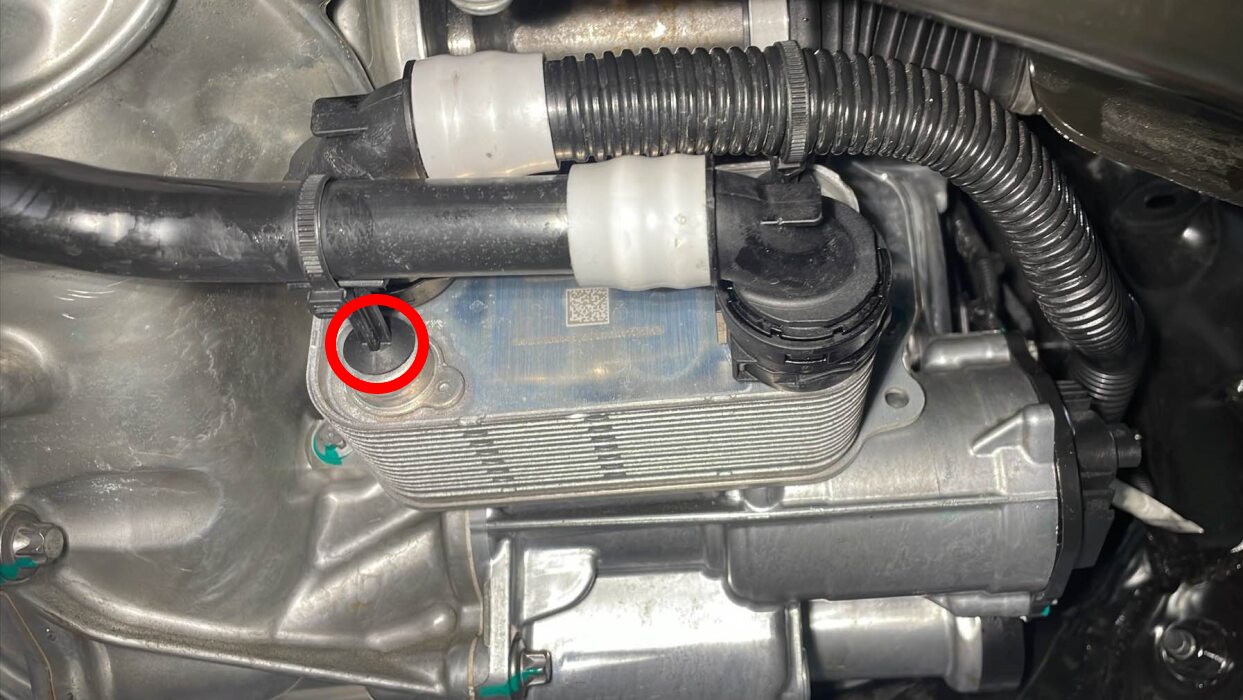

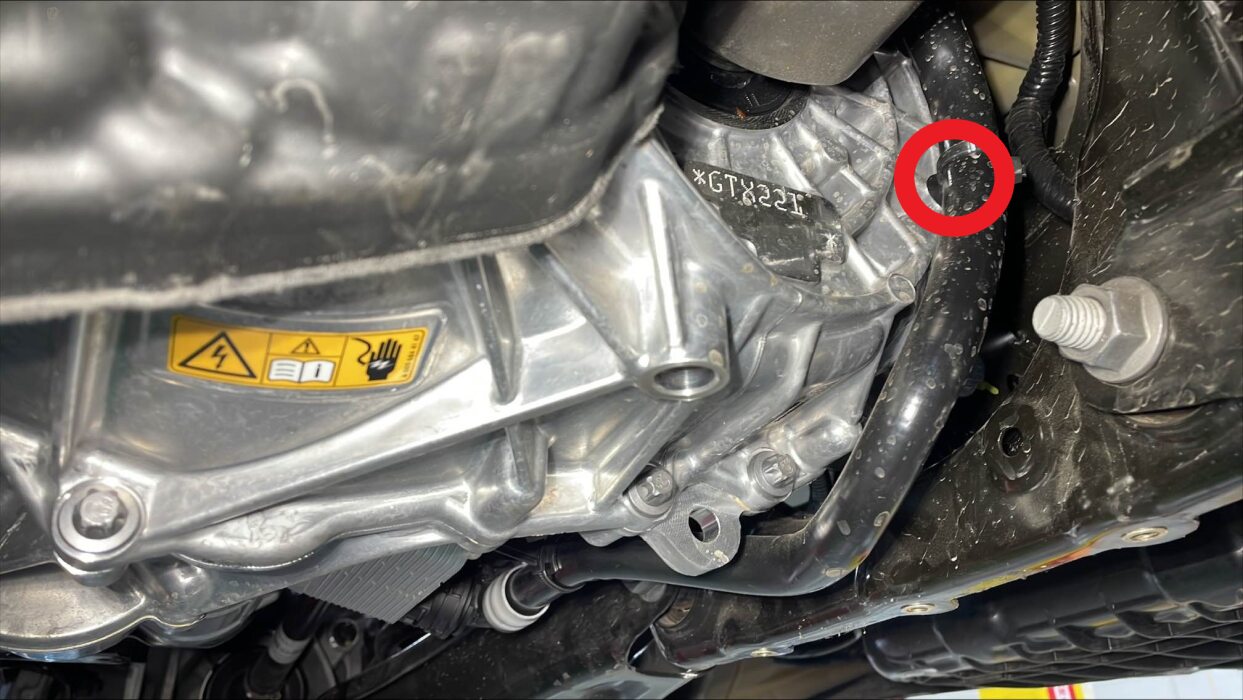

  2. 松开用于固定 4DU 变流器至油冷器软管的卡子。

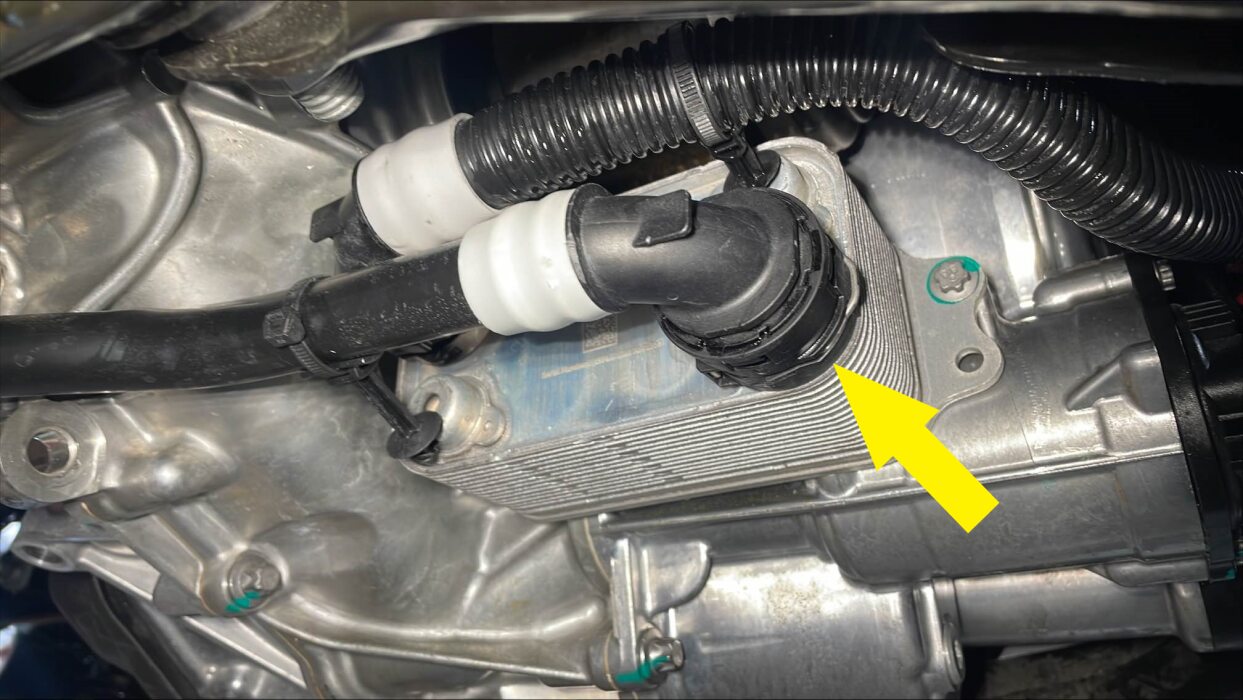

  3. 将变流器至油冷器从热交换器上松开，等待软管端的冷却液排尽。
    注
    如果冷却液流失量超过 1 升，则需进行真空加注。请参阅冷却系统 - 真空再充注 (Test/Adjust)。

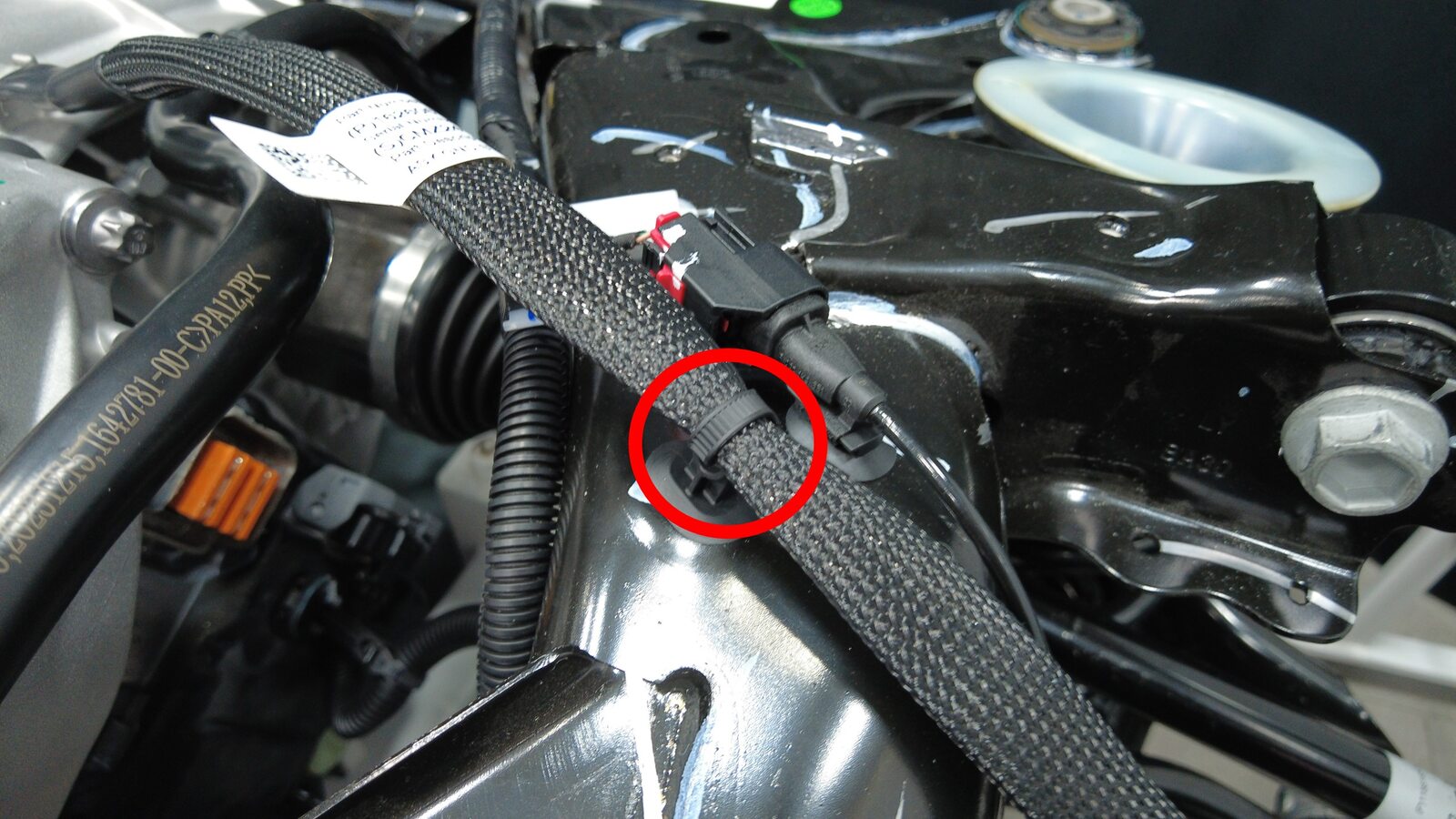

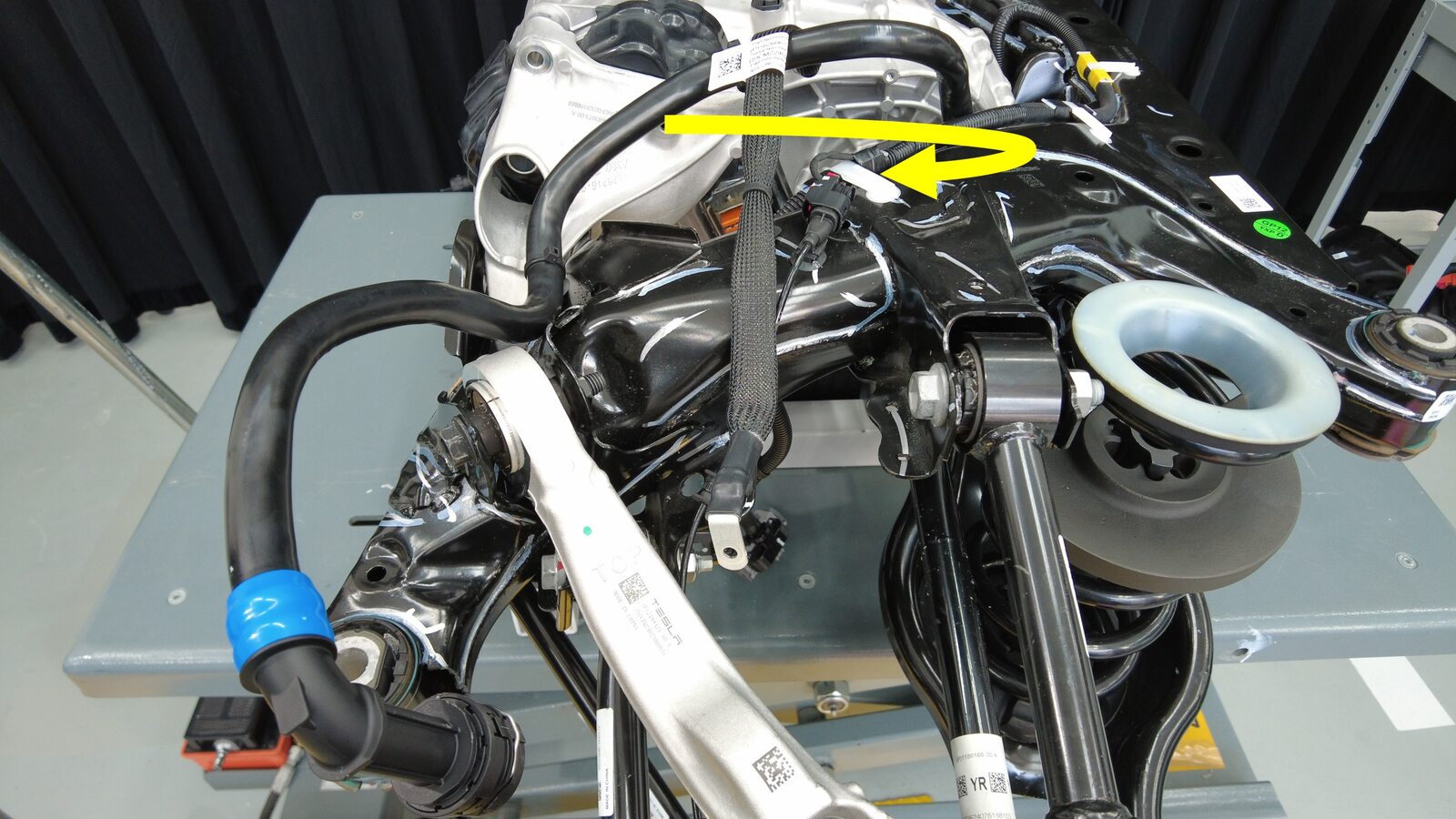

  4. 将后驱动单元接地线卡子从副车架上拆下。

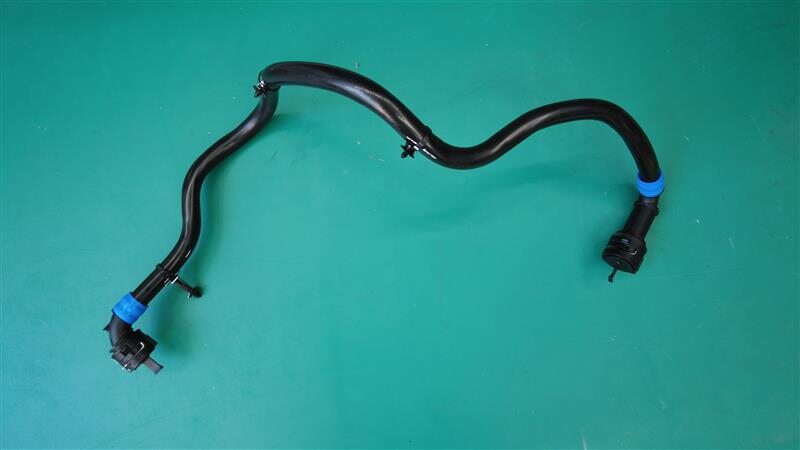

  5. 将变流器至油冷器拉出并从车辆上拆下。

安装

  1. 将变流器至油冷器软管放置好，以备安装。
  2. 将后驱动单元接地带卡子紧固到副车架上。
  3. 紧固用于固定 4DU 变流器至油冷器软管的卡子。

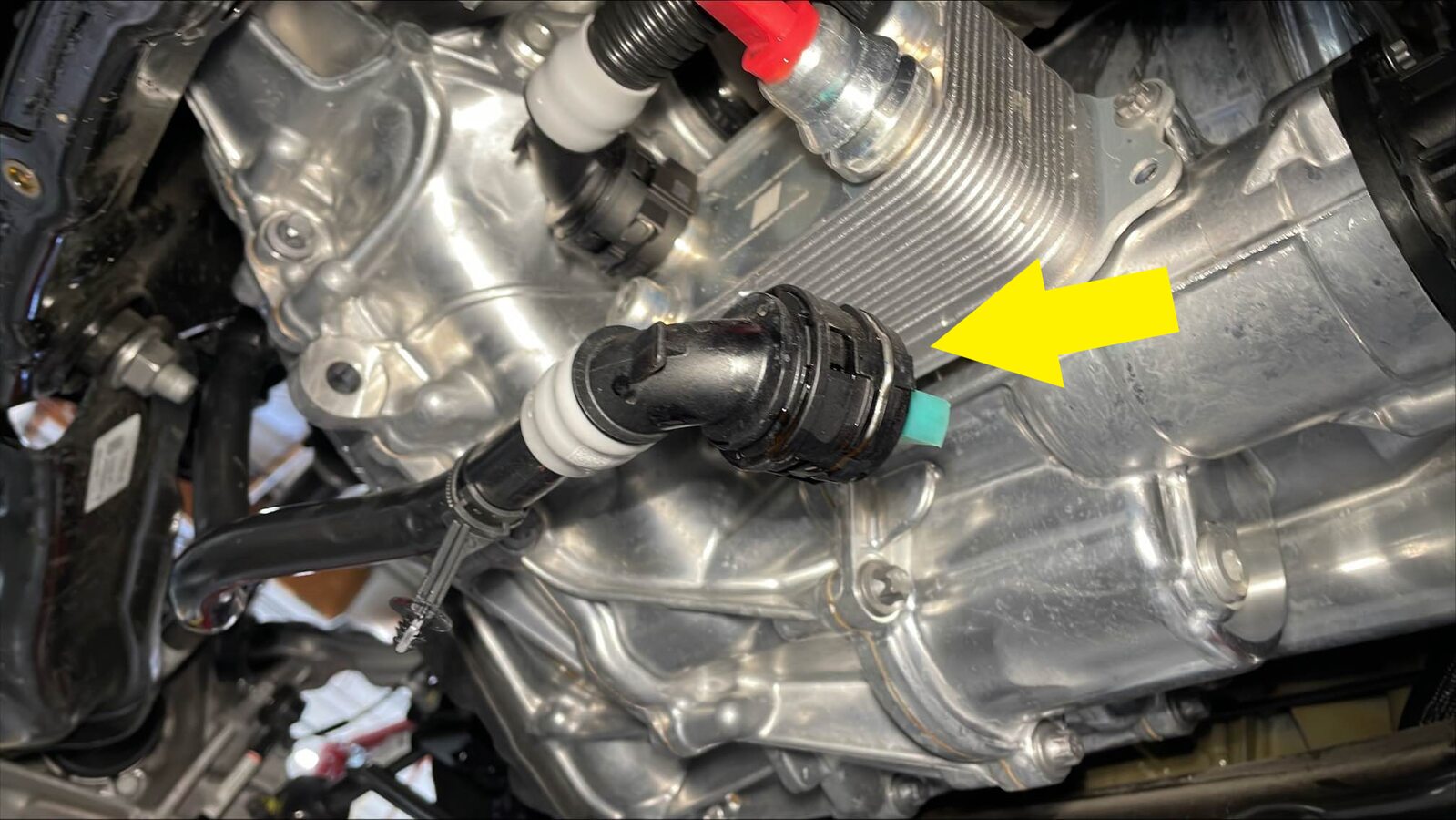

  4. 取下塞子，将变流器至冷却器软管紧固到变流器上。
    注
    如果卡子从软管上脱离，请重新紧固；接合软管并确认软管完全紧固且安装正确；执行推拉推测试。
  5. 安装将左侧支座总成固定到车辆的螺栓。请参阅支座总成 - 后驱动电机系统 - 左侧（第四代） ((拆卸和安装))。
