杯托总成 - 第二排 （Model Y L） ((拆卸和更换))

校正代码 15190201102 FRT 0.30 注意：除非本程序中另有明确规定，否则上文所列校正代码及相关 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时深入了解 FRT 及其创建方式。 注意：请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意：请参阅人体工程学注意事项查看安全健康的作业规程。

扭矩规格

表 1. 扭矩规格： 杯托总成 - 第二排 （Model Y L） ((拆卸和更换))
描述 扭矩值 推荐工具 重复使用/更换 备注
将第二排杯托总成固定到中控台的螺钉（4 个）
1.2 Nm (.9 lbs-ft)
  • Torx T20 钻头
  • 数字扭矩螺丝刀 0.10 Nm - 2.0 Nm
 重复使用

拆卸

  1. 打开所有车门，降下所有车窗。
  2. 将两个前排座椅向后移动，然后将座椅靠背调至较低位置。

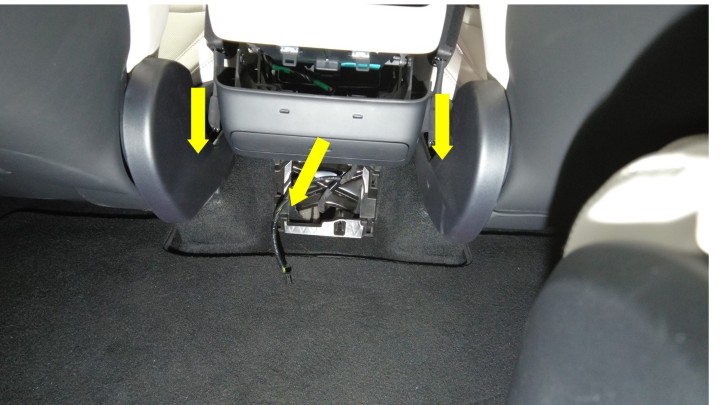

  3. 拆下中控台左后和右后侧面板。请参阅 侧板 - 后 - 中控台 - 左侧（Model Y L） ((拆卸和更换))。
  4. 拆下后端面板下部。请参阅 后端面板 - 下部 - 中控台（Model Y L） ((拆卸和更换))。
    注
    拆卸过程中，执行部分步骤时需要格外小心。请观看动画以获取详细指导。

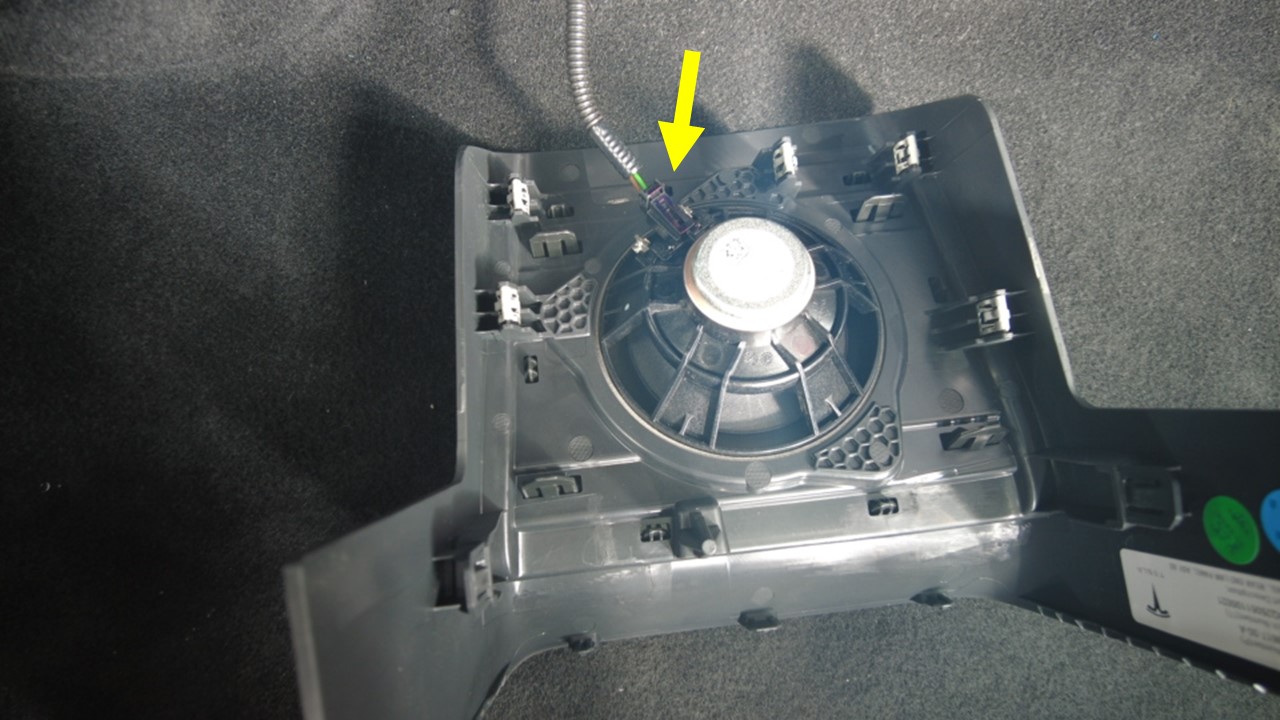

  5. 断开杯托扬声器连接器。

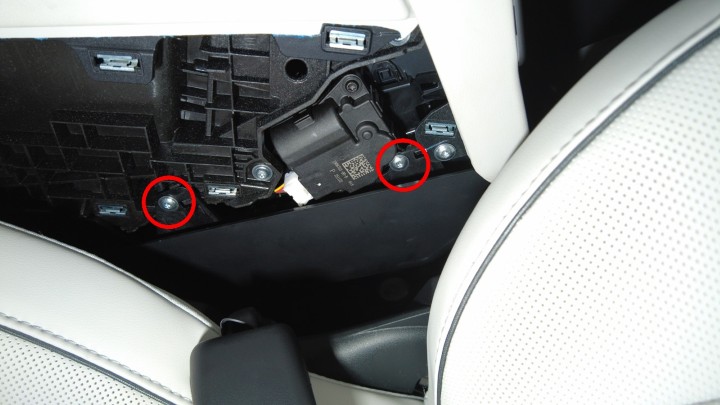

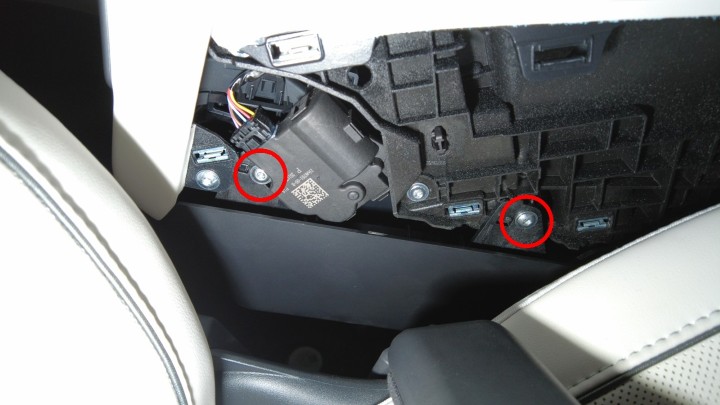

  6. 拆下将第二排杯托总成固定到中控台上的螺钉（4 个）。
    提示
    推荐使用以下工具
    • Torx T20 钻头
    • 数字扭矩螺丝刀 0.10 Nm - 2.0 Nm

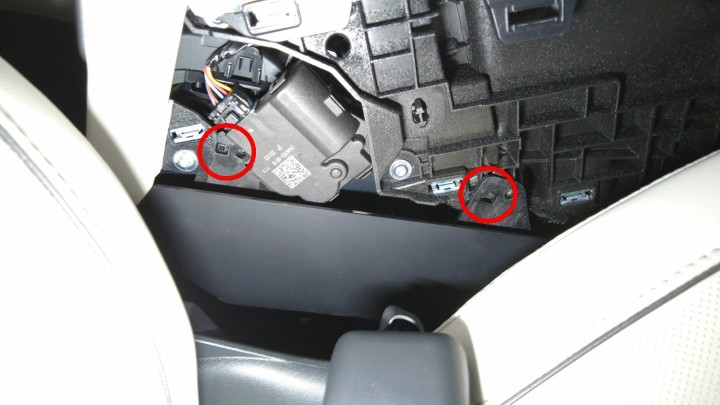

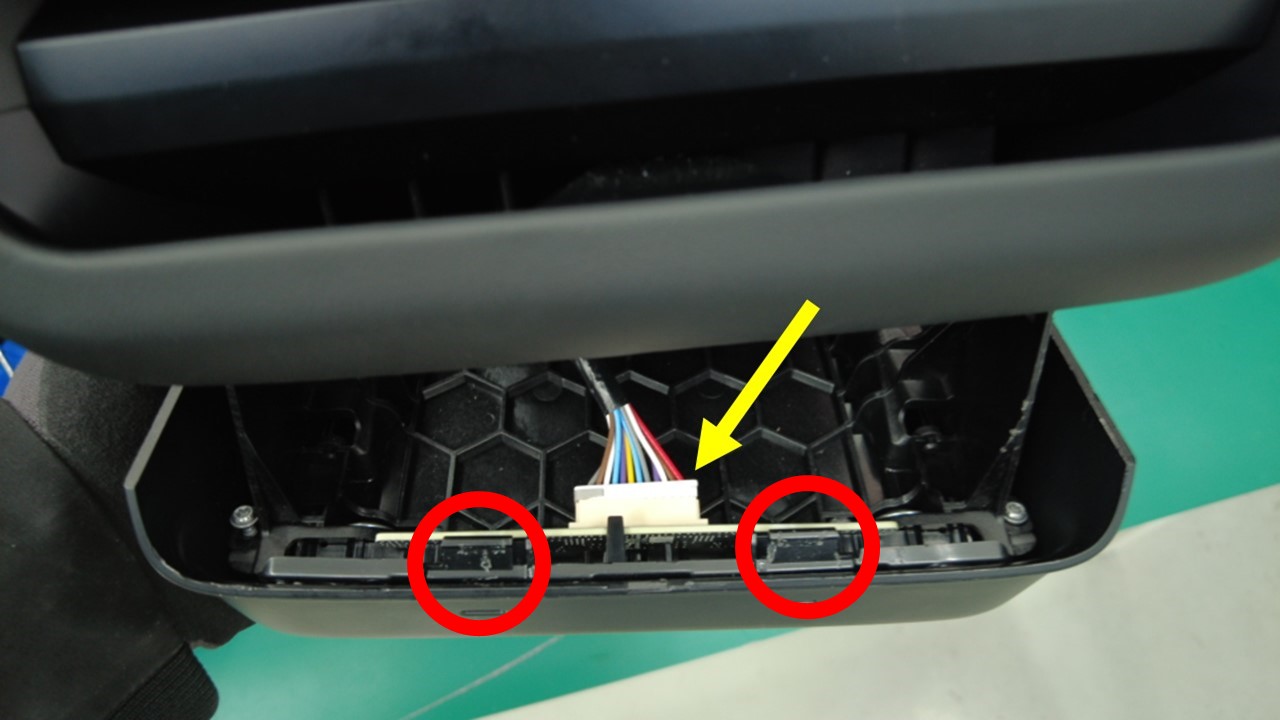

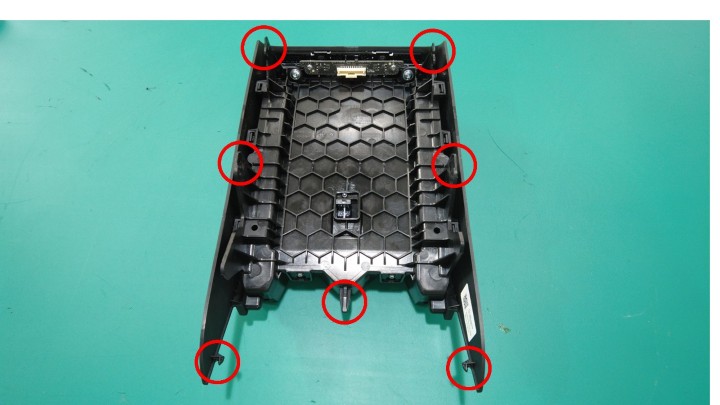

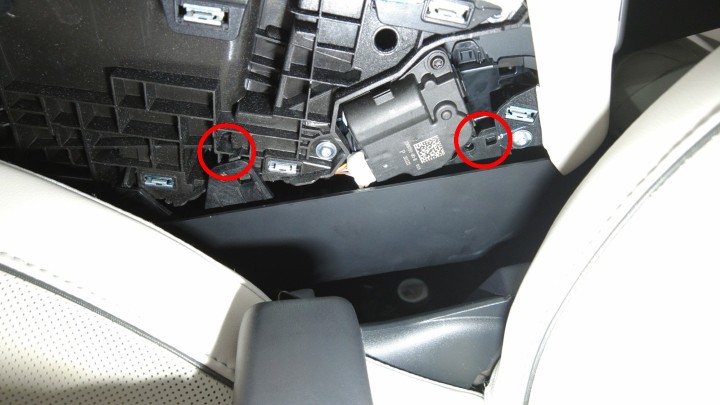

  7. 松开固定销（4 个）、锁片（2 个）和定位销（3 个），断开电气连接器，然后将第二排杯托总成从中控台上拆下。
    注

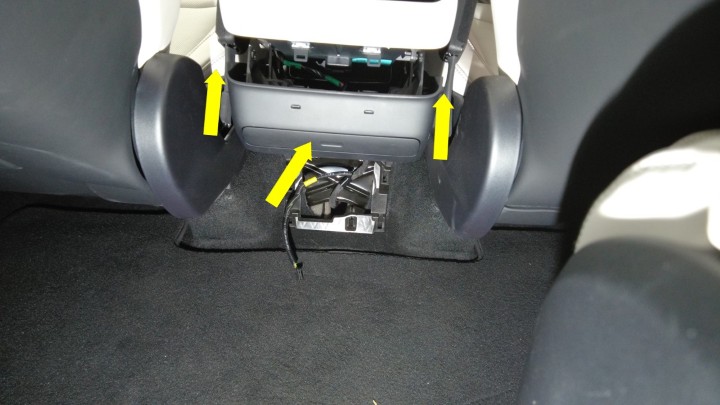

    垂直向下拆下杯托。拆卸期间，注意请勿损坏中控台。

安装

  1. 连接电气连接器，将定位销（3 个）和固定销（4 个）与中控台上的凹槽对齐，然后紧固将第二排杯托总成固定到中控台的锁片（2 个）。
  2. 安装将第二排杯托总成固定到中控台的螺钉（4 个）。
    1.2 Nm (.9 lbs-ft)
    提示
    推荐使用以下工具
    • Torx T20 钻头
    • 数字扭矩螺丝刀 0.10 Nm - 2.0 Nm
  3. 连接杯托扬声器连接器。
  4. 安装后端面板下部。请参阅 后端面板 - 下部 - 中控台（Model Y L） ((拆卸和更换))。
  5. 安装中控台左后和右后侧面板。请参阅 侧板 - 后 - 中控台 - 左侧（Model Y L） ((拆卸和更换))。
  6. 将两个前排座椅移回原位。
  7. 升起所有车窗并关闭所有车门。
