电动撑杆 - 掀背车门 - 左侧 ((拆卸和更换))

校正代码 1133050702 FRT 0.12 注意：除非本程序中另有明确规定，否则上文所列校正代码及相关 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时深入了解 FRT 及其创建方式。 注意：请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意：请参阅人体工程学注意事项查看安全健康的作业规程。

设备：
  • 1080562-00-A - 伸缩式前备箱盖支撑杆

拆卸

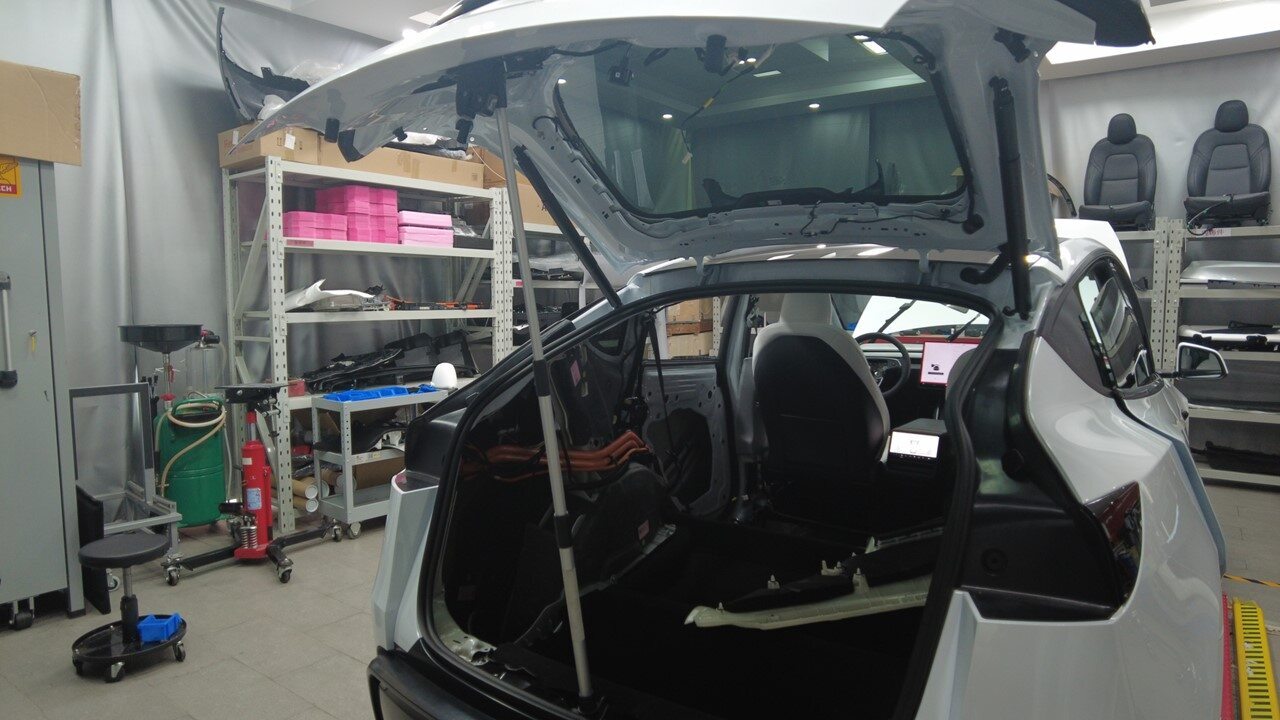

  1. 打开掀背尾门并用伸缩式前备箱盖支撑杆将其撑起。
  2. 拆下后顶篷面板。请参阅顶篷 - 后 ((拆卸和更换))。

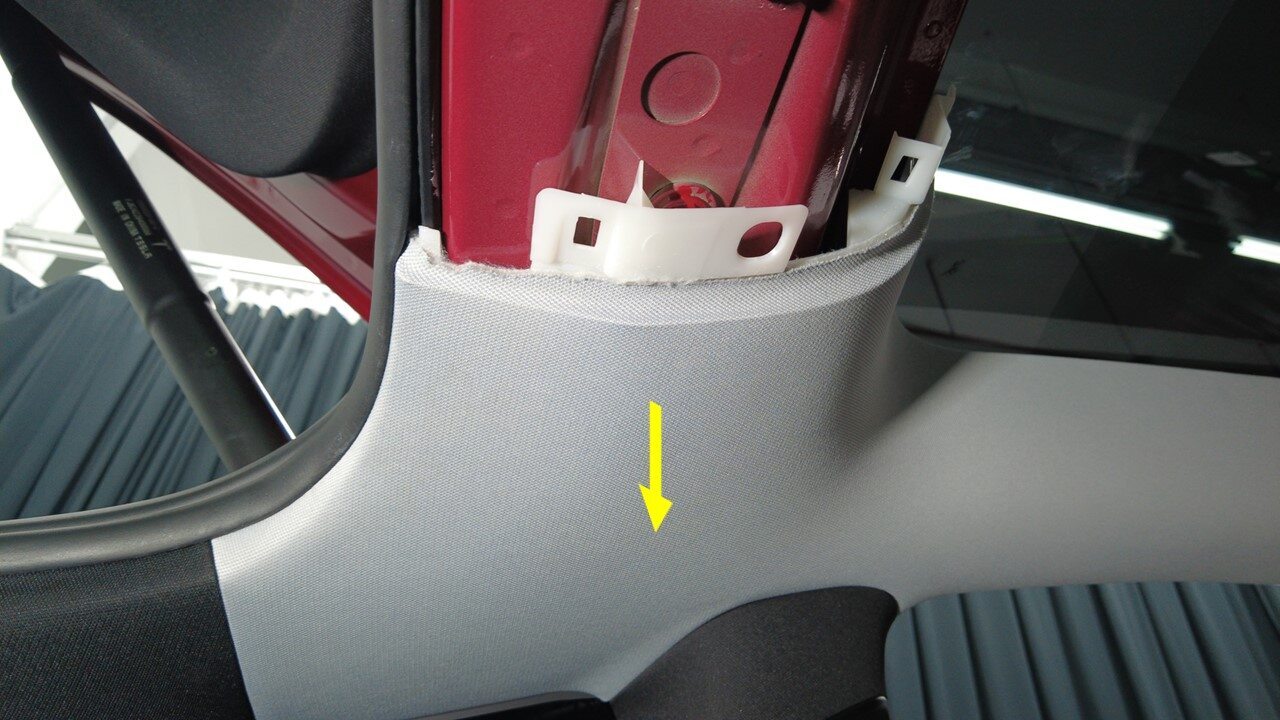

  3. 小心地降下顶篷总成左后部，以便接触电动支撑杆连接器。
  4. 将电动支撑杆连接器从车身线束上断开。

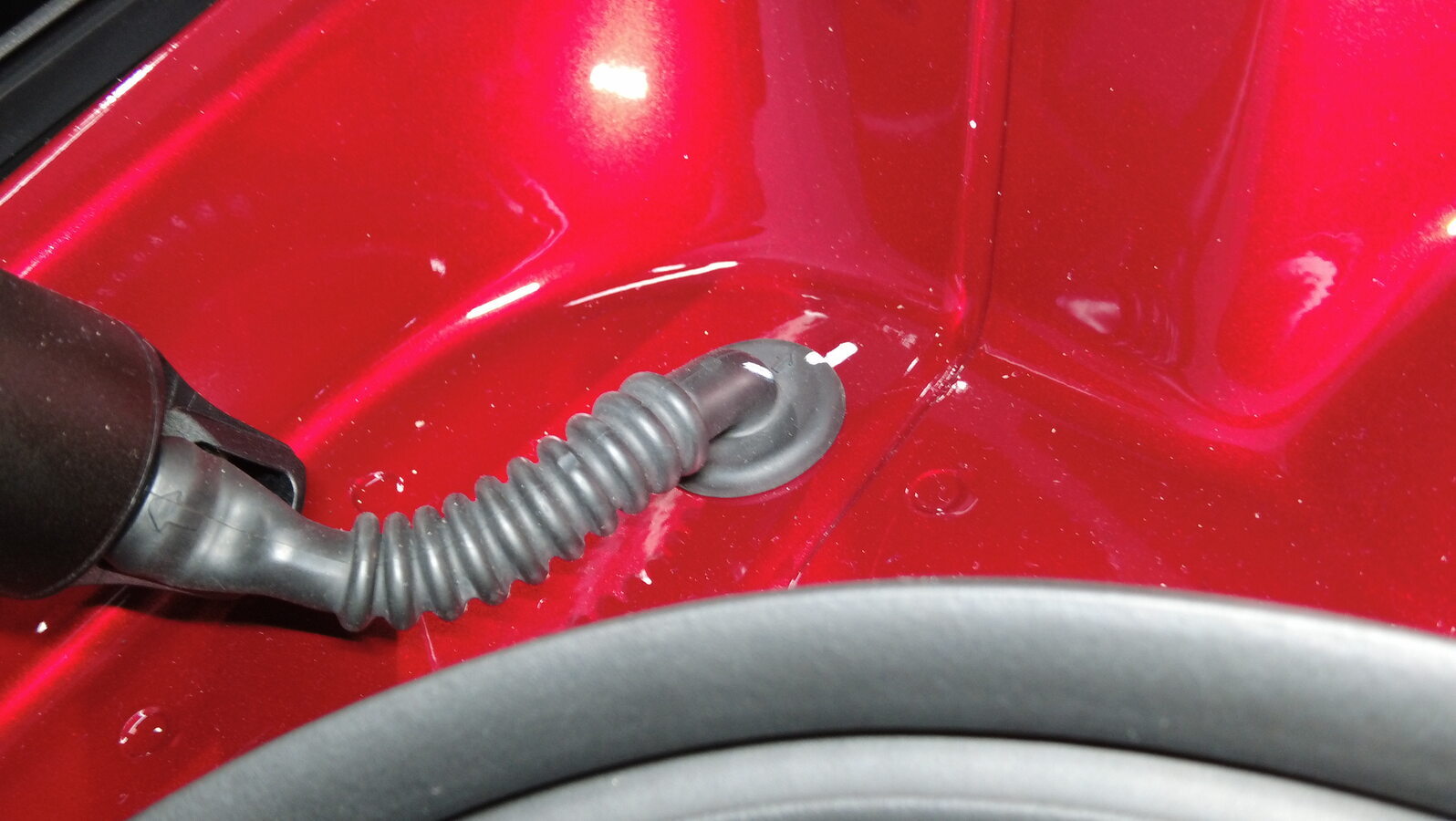

  5. 将左后电动支撑杆线束索环从车身上松开。

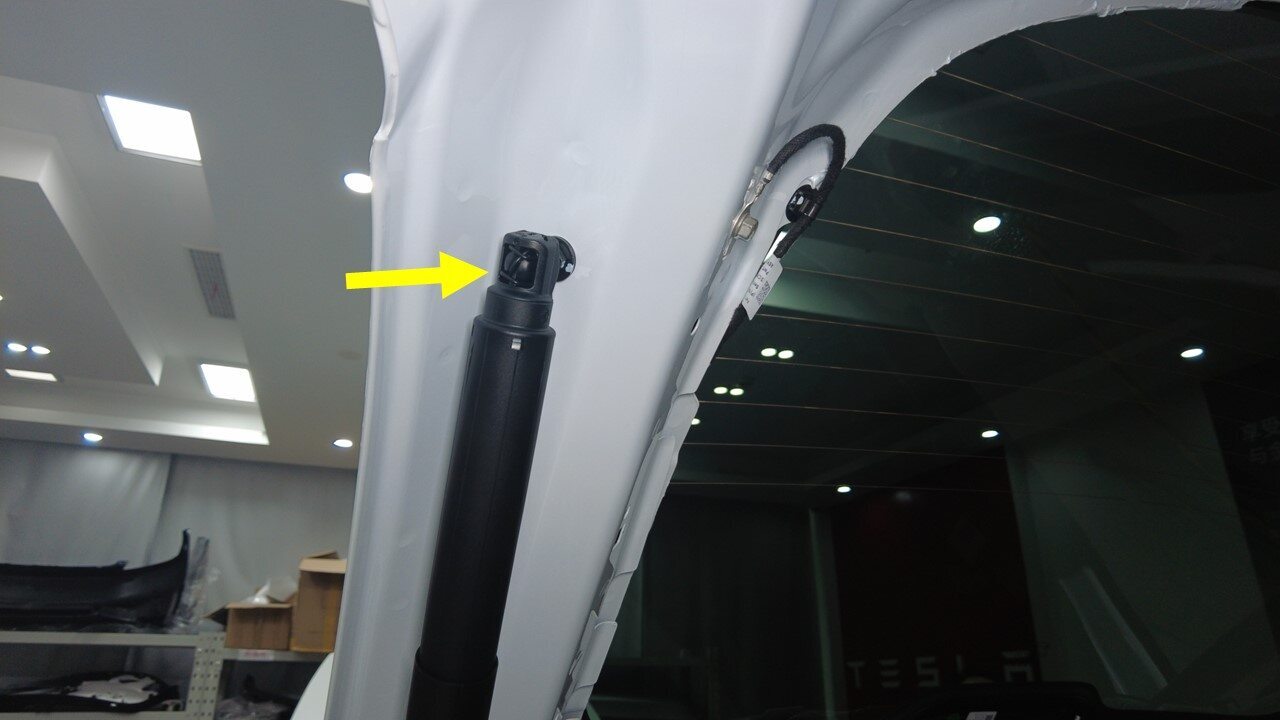

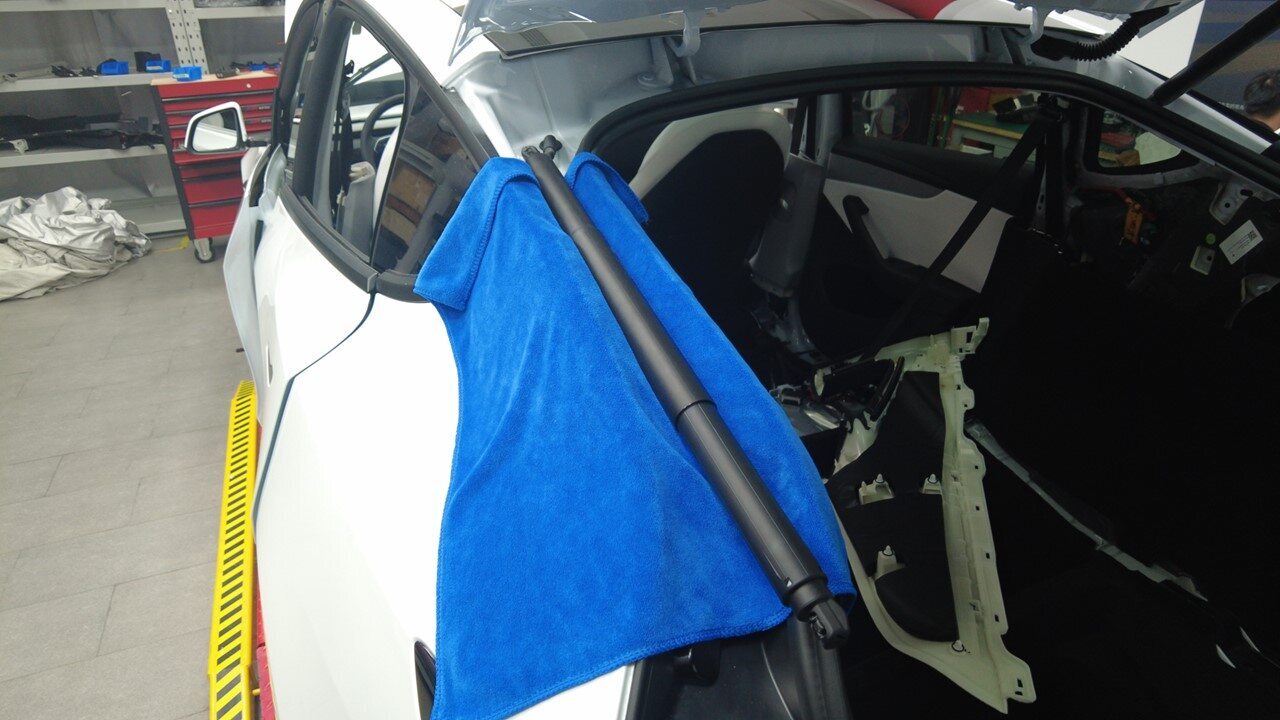

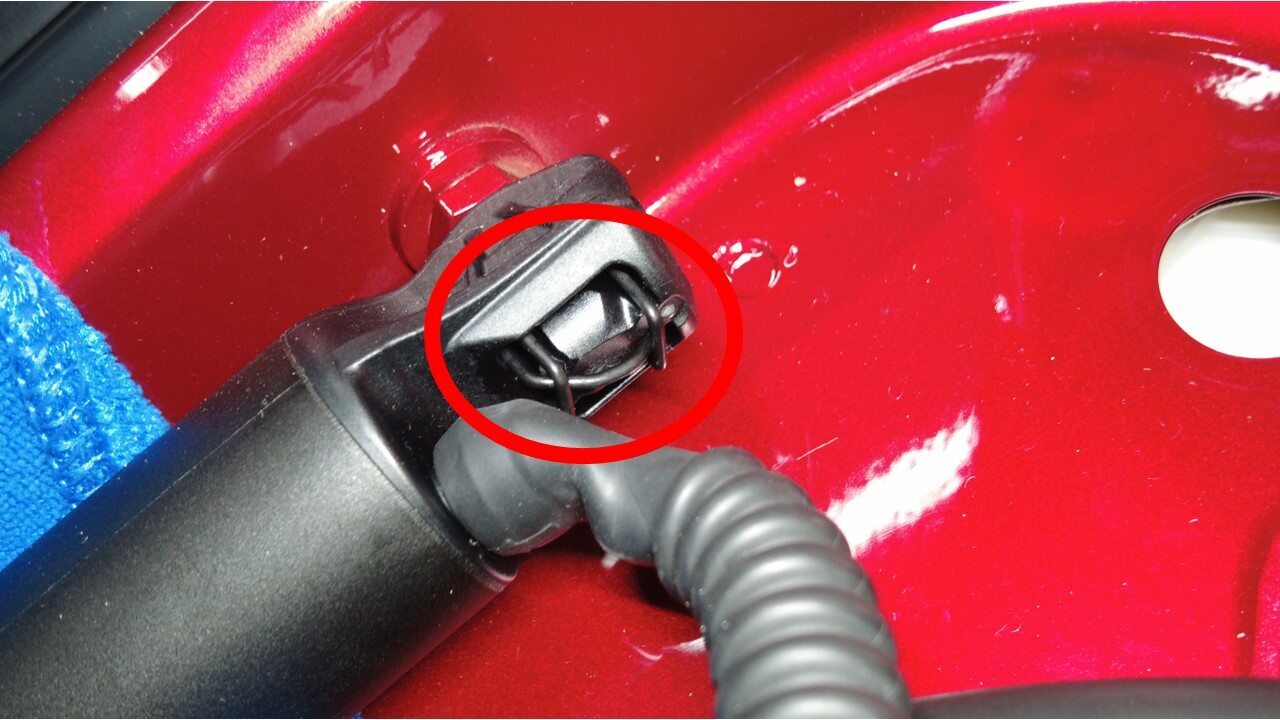

  6. 将左侧电动支撑杆上部卡子从掀背尾门侧球头销上松开，然后将电动支撑杆放在门框上。

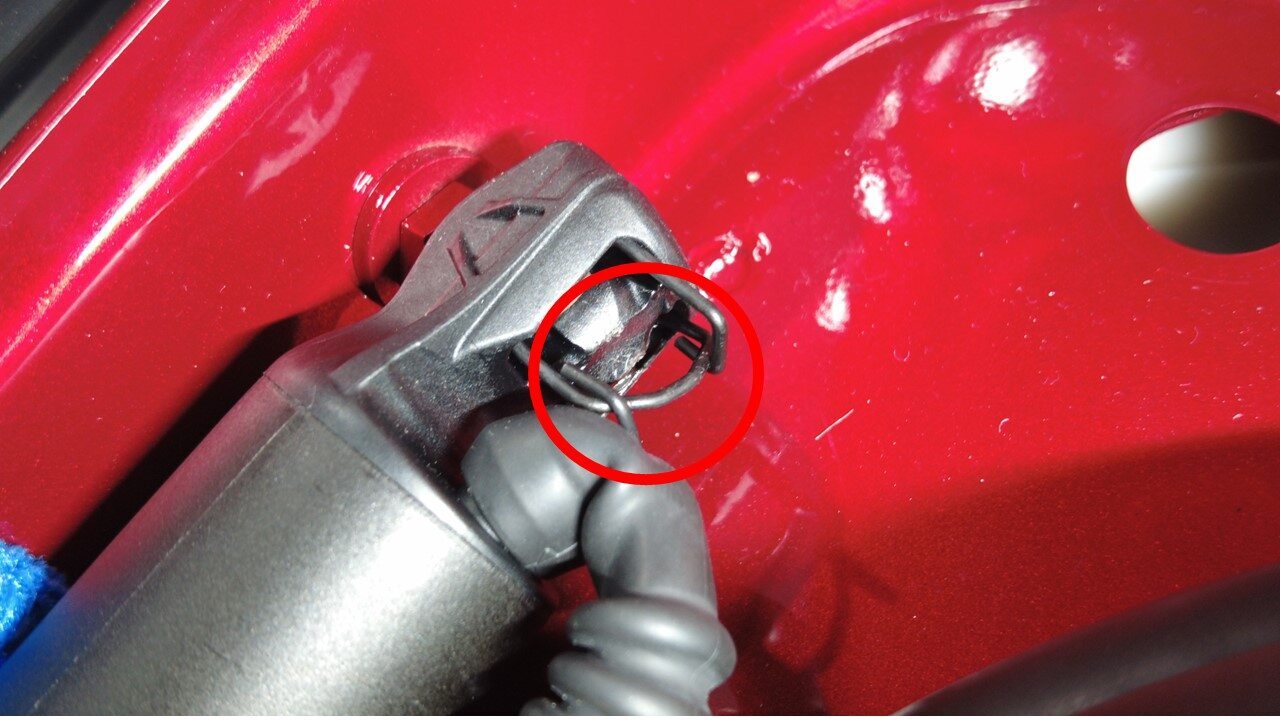

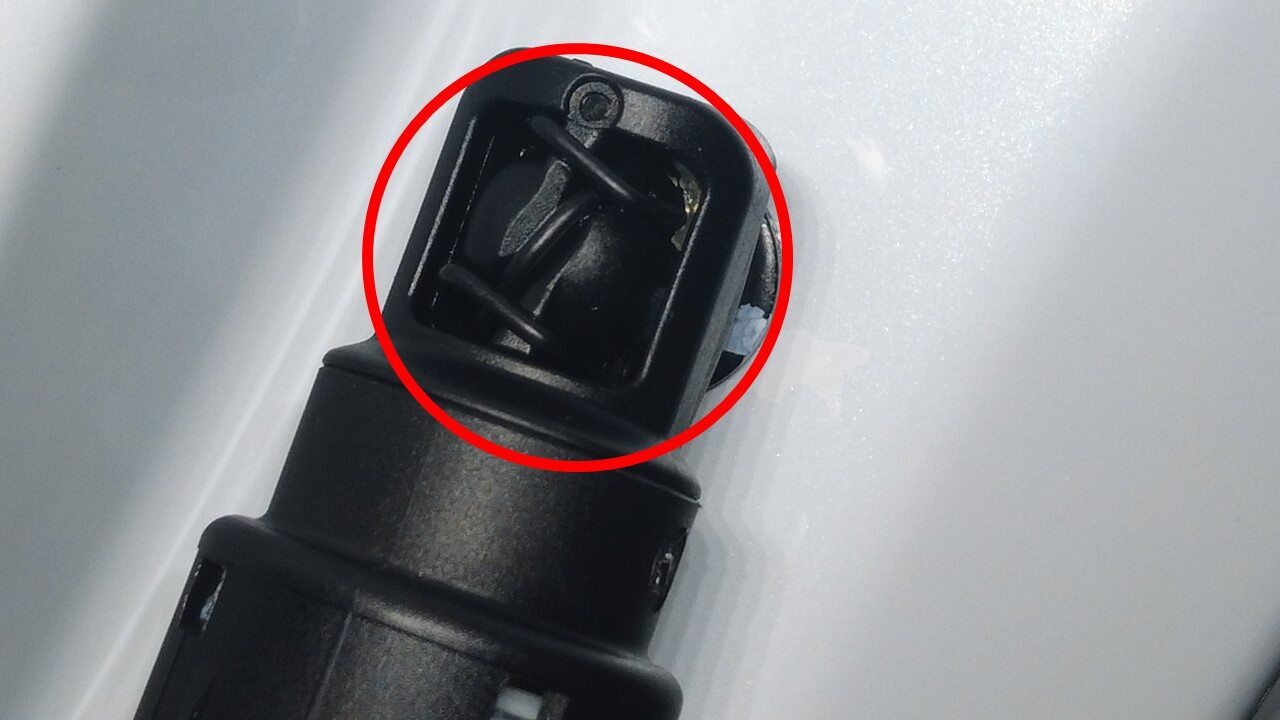

  7. 将电动支撑杆卡子从车身侧球头销上松开。

安装

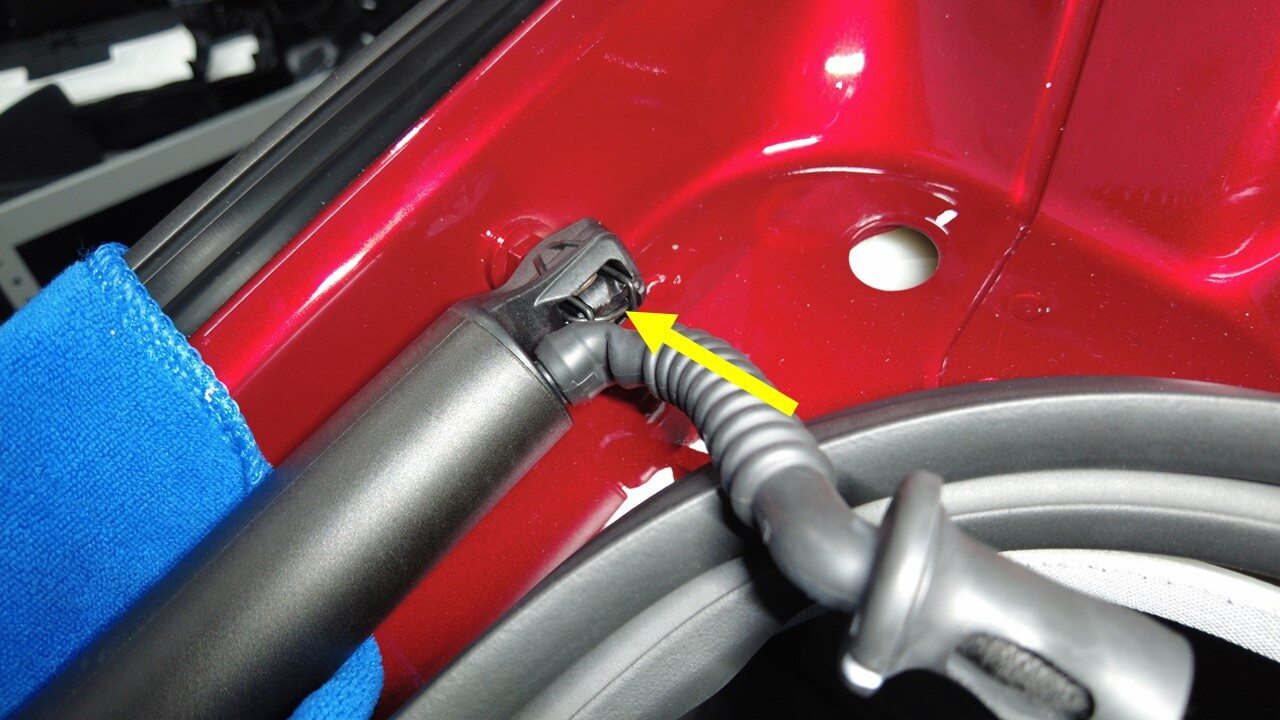

  1. 将电动支撑杆卡子安装到车身侧球头销上。
    注

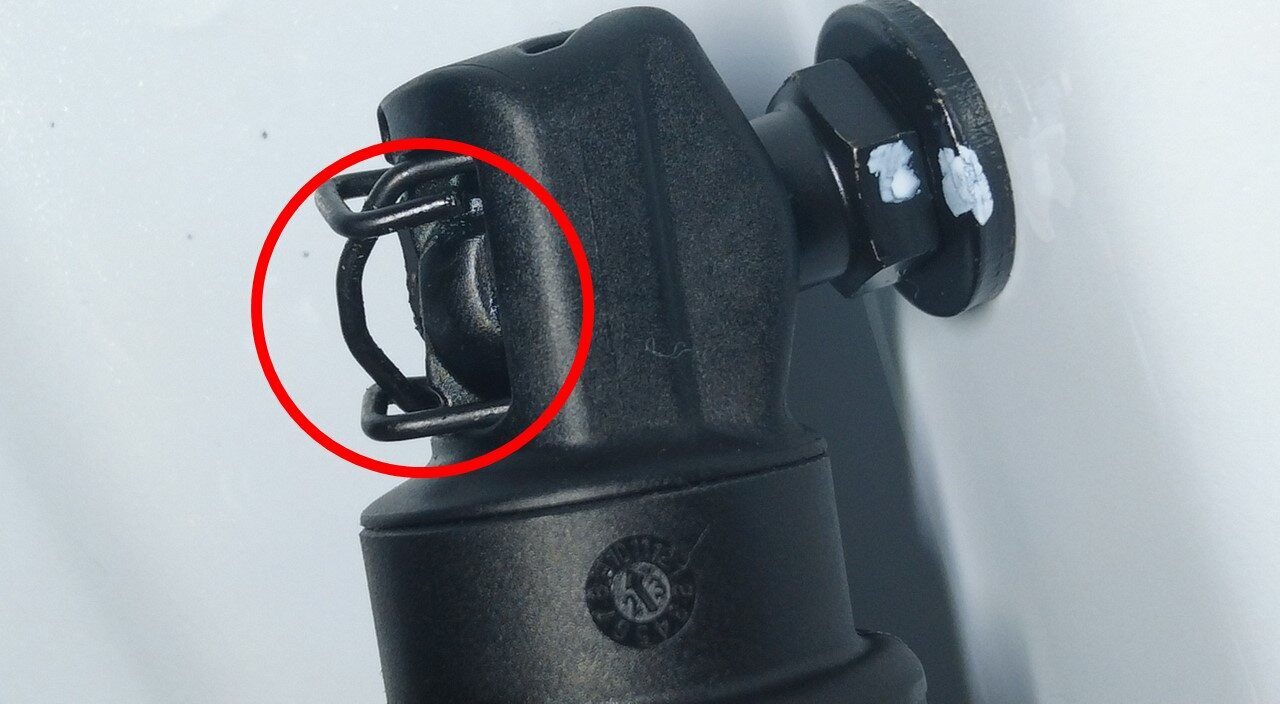

    确保弹簧夹已复位。
  2. 将电动支撑杆卡子安装到掀背尾门侧球头销上。
    注
    确保弹簧夹已复位。
  3. 将伸缩式前备箱盖支撑杆从车辆上拆下。

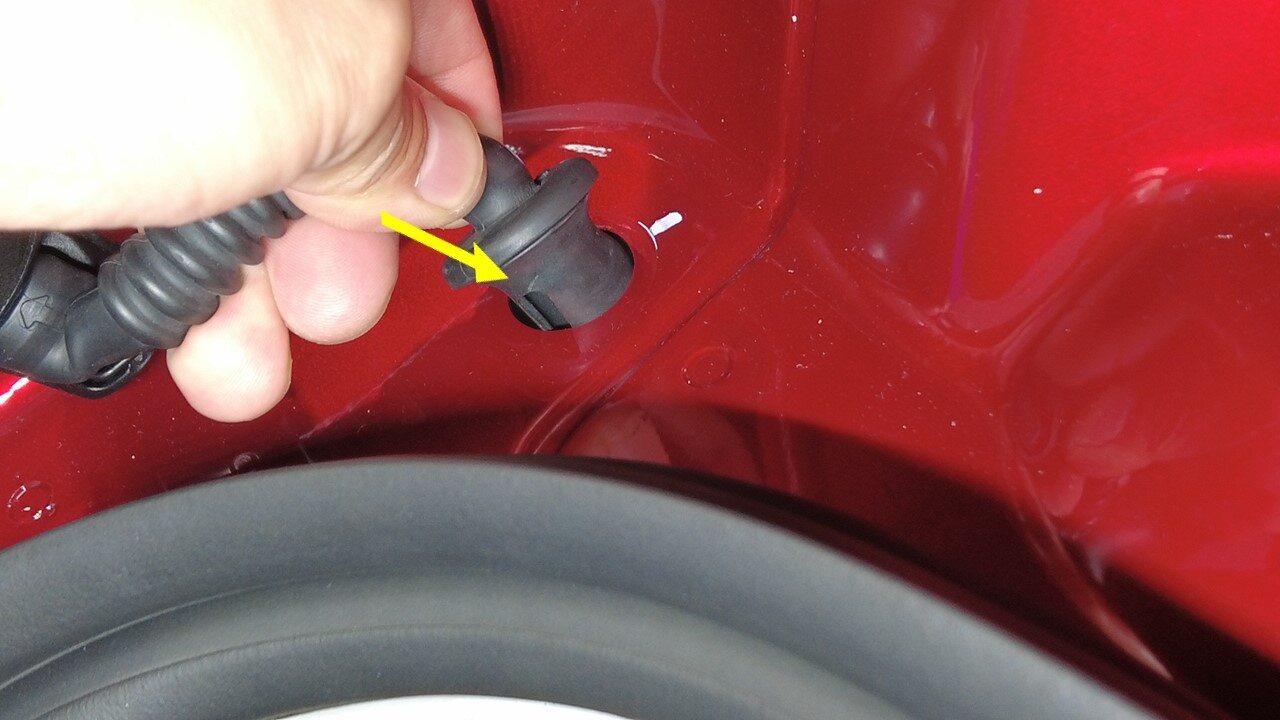

  4. 将电动支撑杆线束插入车身并安装索环。
  5. 连接电动支撑杆线束连接器。

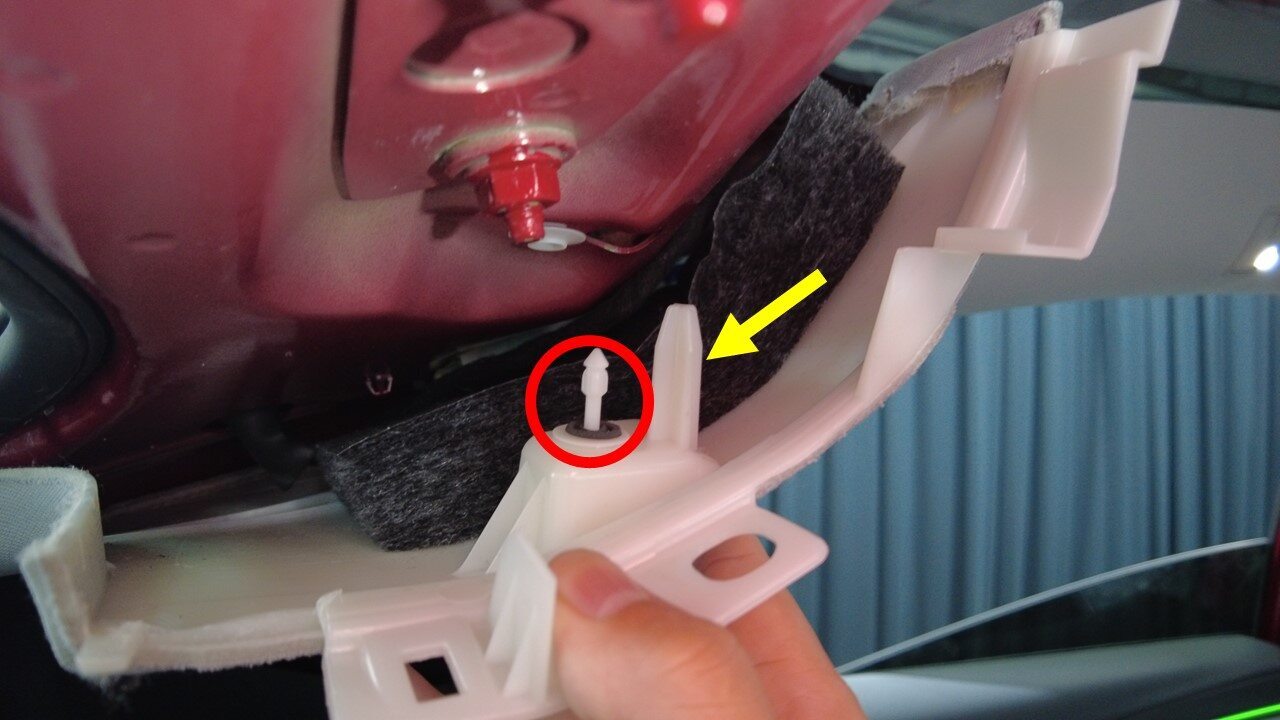

  6. 将顶篷左后部安装到位并用卡子紧固。
    注

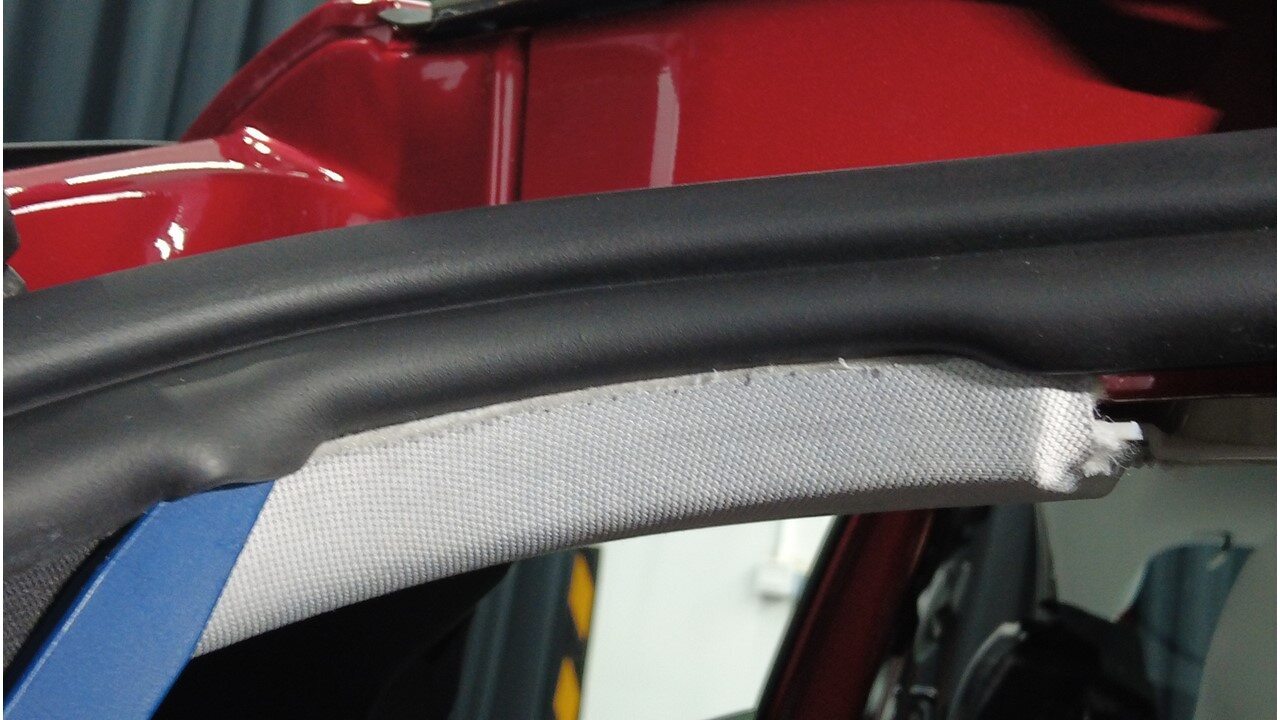

    沿饰板边缘安装后备箱密封条。
  7. 安装后顶篷面板。请参阅顶篷 - 后 ((拆卸和更换))。
