保险杠防撞梁 - 前 ((拆卸和更换))
校正代码
1001030402
FRT
0.96
注意：除非本程序中另有明确规定，否则上文所列校正代码及相关 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。
注意：请参阅平均维修工时深入了解 FRT 及其创建方式。
注意：请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
注意：请参阅人体工程学注意事项查看安全健康的作业规程。
- 2026-06-09: 更新了易耗件螺栓的零件号。
- 2026-02-10: 将前保险杠梁至防撞罐螺栓（2 个）的扭矩值从 40 Nm 变更为 35 Nm。
- 2025-11-13: 将前保险杠梁至防撞罐螺栓（2 个）的扭矩值从 42.5 Nm 变更为 40 Nm。
扭矩规格
| 描述 | 扭矩值 | 推荐工具 | 重复使用/更换 | 备注 |
|---|---|---|---|---|
| 将左右踝部止动爪支架固定到前保险杠梁的螺栓（2 个） |
 16 Nm (11.8 lbs-ft) |
|
重复使用 | |
| 将左侧加速计传感器固定到前保险杠梁的螺栓（2 个） |
10 Nm (7.4 lbs-ft) |
|
重复使用 | |
| 将前保险杠梁固定到左右防撞罐的螺栓（4 个） |
35 Nm (25.8 lbs-ft) |
|
更换 | 1446114-00-B |
拆卸
- 断开低压电池。请参阅 低压电源（锂）（断开和连接） (Modify)。
-
拆下前保险杠梁泡沫。请参阅 保险杠梁泡沫（拆卸和更换）。
注无需将压力传感器从前保险杠梁泡沫上分离。
-

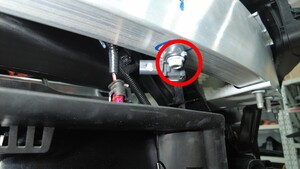

拆下将左侧踝部止动爪支架固定到前保险杠梁的螺栓。
提示推荐使用以下工具
- 13 mm 套筒
-

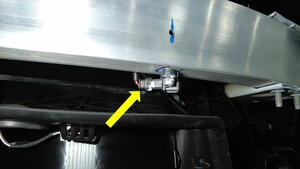

断开左侧加速计传感器连接器。
-

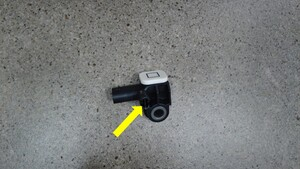

拆下将左侧加速计传感器固定到前保险杠梁的螺栓，然后将传感器从车辆上拆下。
提示推荐使用以下工具
- 10 毫米套筒扳手
- 重复第3步至第5步，完成车辆右侧相关操作。
-

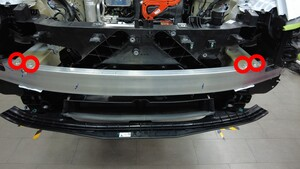

拆下并弃用将前保险杠梁固定到左右防撞罐的螺栓（4 个）。
提示推荐使用以下工具
- 15 毫米套筒
-
使用撬杆将前保险杠梁从左右防撞罐上松开。
警告撬起前保险杠时，切勿损坏车身。提示使用无弹力锤轻轻敲击前保险杠梁，协助拆下前保险杠。
-

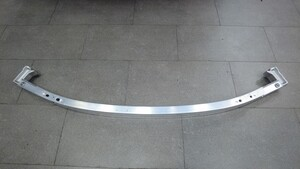

将前保险杠梁从车上拆下。
安装
- 将前保险杠梁放置在车辆上。
- 使用橡胶锤将前保险杠梁安装到左侧和右侧防撞罐。
-
安装新的螺栓（4 个），将前保险杠梁固定到左右防撞罐。35 Nm (25.8 lbs-ft)提示推荐使用以下工具
- 15 毫米套筒
-
安装将左侧加速度计传感器固定到前保险杠梁的螺栓。10 Nm (7.4 lbs-ft)提示推荐使用以下工具
- 10 毫米套筒扳手
-
连接左侧加速计传感器连接器。
-
安装将左侧踝部止动爪支架固定到前保险杠梁的螺栓。16 Nm (11.8 lbs-ft)提示推荐使用以下工具
- 13 mm 套筒
- 重复第4步至第6步，完成车辆右侧相关操作。
- 安装前保险杠梁泡沫。请参阅 保险杠梁泡沫（拆卸和更换）。
- 连接低压电池。请参阅 低压电源（锂）（断开和连接） (Modify)。
