线束 - 驾驶位座椅（Model Y L） ((拆卸和更换))

校正代码 17103000002 FRT 0.84 注意：除非本程序中另有明确规定，否则上文所列校正代码及相关 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时深入了解 FRT 及其创建方式。 注意：请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意：请参阅人体工程学注意事项查看安全健康的作业规程。

拆卸

拆下驾驶位座椅总成。请参阅第一排座椅总成 - 左侧 ((拆卸和安装))
拆下驾驶位座椅靠背面板。请参阅保护壳 - 座椅靠背 - 驾驶位座椅（Model Y L） ((拆卸和更换))。

注
拆卸过程中，执行部分步骤时需要格外小心。请观看动画以获取详细指导。
松开盖住座椅靠背框架左侧和右侧下角的顶部板。

注
将盖板拉离金属固定锁片，即可松开盖板。
将驾驶位座椅靠背饰板固定件（4 个）从驾驶位座椅靠背框架上松开。
将座椅蒙皮拉离内侧气囊，以便接触电气连接器；然后下压两个白色锁片，以松开并断开驾驶位座椅内侧气囊电气连接器。
将座椅蒙皮拉离外侧气囊，以便接触电气连接器；然后下压两个白色锁片，以松开并断开驾驶位座椅外侧气囊电气连接器。
断开驾驶位座椅靠背通风扇上的电气连接器。
将电气线束从靠背倾角调节电机连接器上断开。
将电气线束从腰托阀组和电子控制单元 (ECU) 上断开。
将电气线束从腰托泵连接器上断开。
部分松开将电气线束固定到座椅框架的夹子（6 个）和锁片。
拆卸驾驶位座椅外侧护板。请参阅侧护板总成 - 外侧 - 驾驶位座椅（六座）（拆卸和安装）。
松开安全锁，然后断开驾驶位座椅安全带预紧器连接器。
松开线束支架上的安全带预紧器线束。

注
将线束支架向前移动再向后移动，以便拆卸。
将安全带锁扣线束从座垫框架上松开。

注
将线束支架向前移动再向后移动，以便拆卸。
断开安全带锁扣连接器，然后松开卡子和挂钩。
旋转座椅，以接触座垫框架底部。

提示
防止座垫受损。
断开驾驶位座垫延伸件电机连接器。
断开驾驶位座垫通风扇连接器。
断开驾驶位座椅靠背加热器连接器。
断开驾驶位座垫加热器连接器。
断开驾驶位座椅占用传感器连接器，然后将线束置于一旁。
松开将驾驶位座椅滑轨电机线束固定到滑轨电机桥架的夹子（3 个）。
断开驾驶位座椅滑轨电机连接器。
断开驾驶位座椅倾斜电机连接器。
断开驾驶位座椅高度调节器电机连接器。
拆下将线束固定到驾驶位座椅底部的夹子（位于座垫加热器连接器旁）。
拆下将驾驶位座椅线束固定到座椅外侧滑轨的夹子。
拆卸将驾驶位座椅开关线束固定到座垫框架的夹子（2 个）。
松开卡子（3 个），将座椅线束支架从驾驶位座椅总成上拆下。

注
使用 90 度尖凿松开支架背面的卡子。

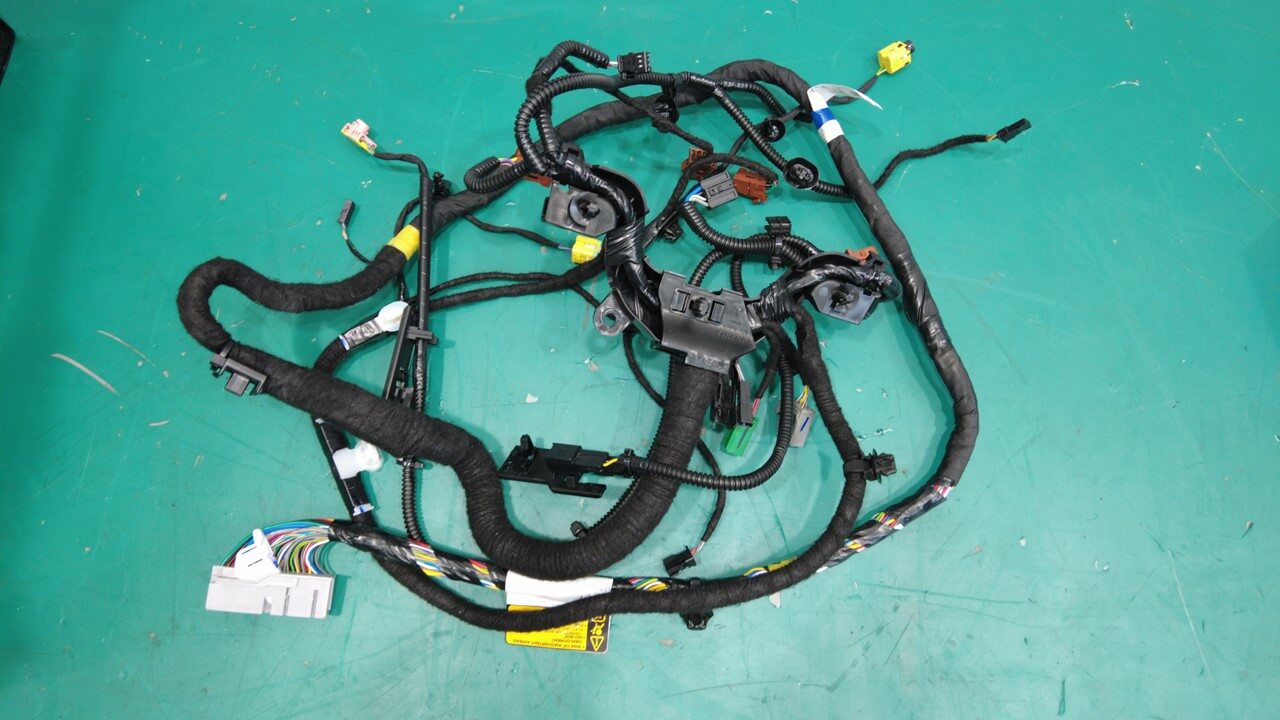

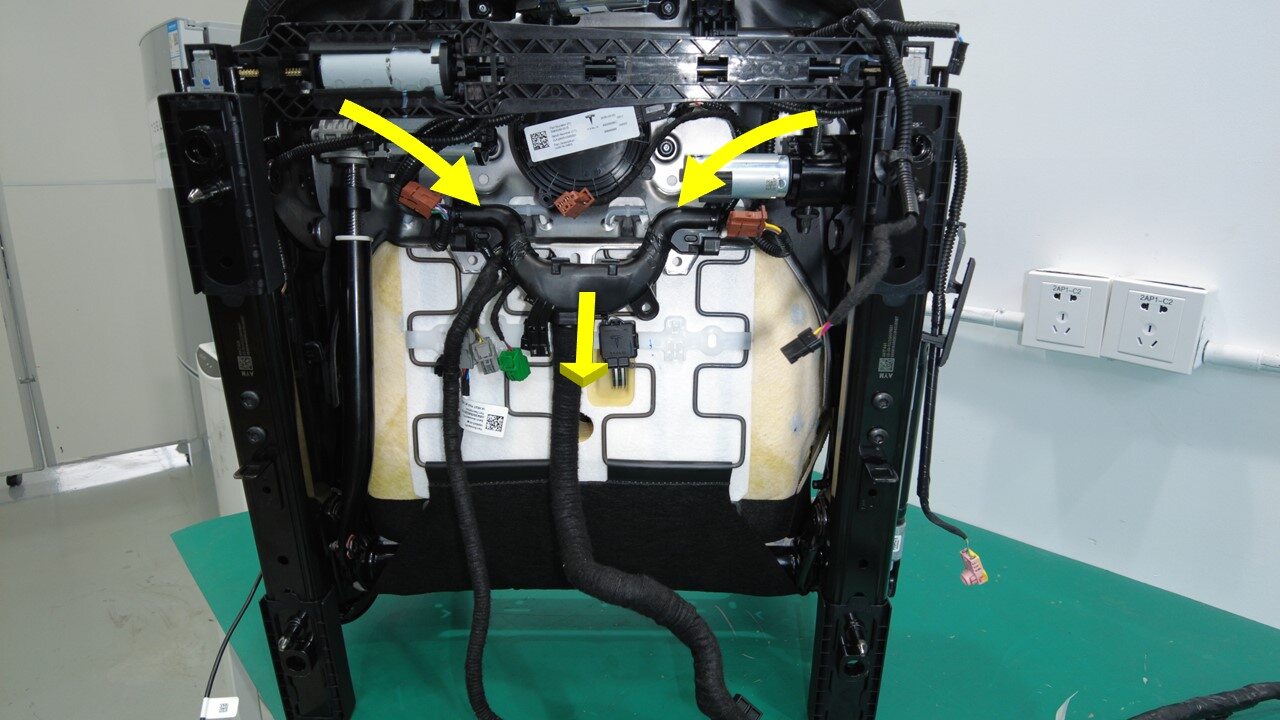

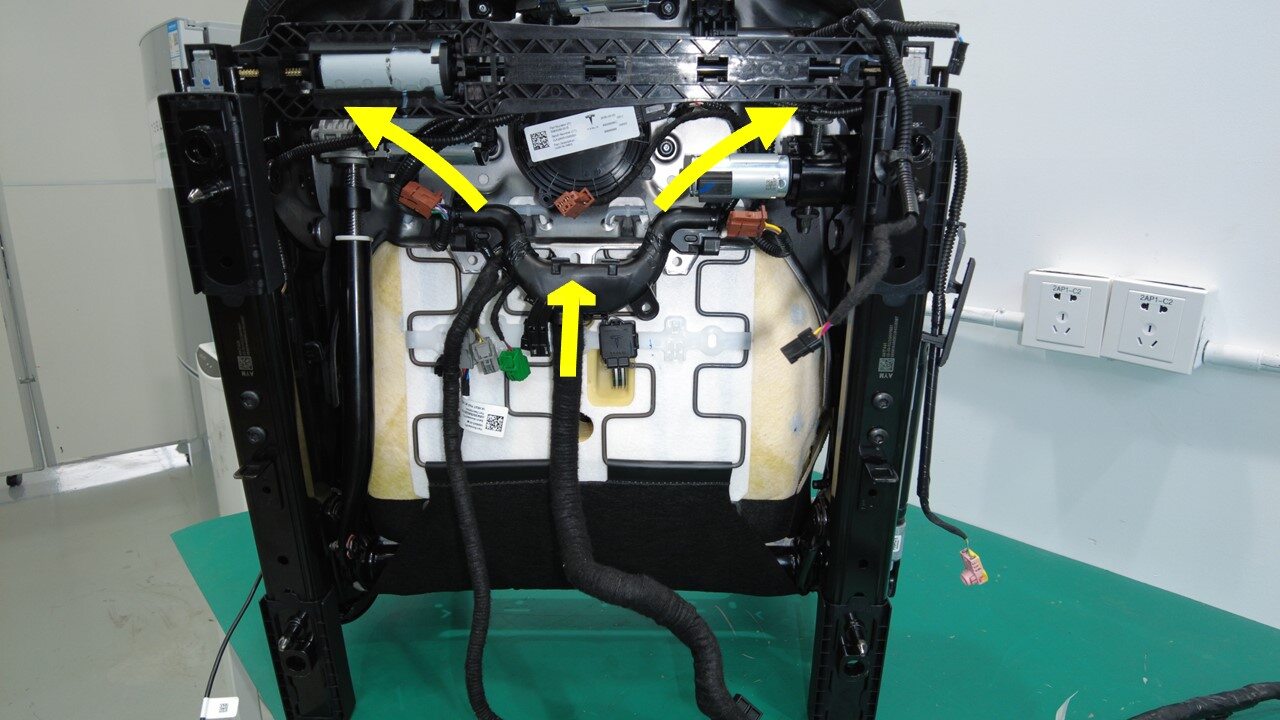

将座椅线束总成从座椅框架上拆下。

注
确保线束分支未受阻。
