执行器 120 度 - HVAC ((拆卸和安装))

校正代码 1810010501 FRT 2.52 注意：除非本程序中另有明确规定，否则上文所列校正代码及相关 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时深入了解 FRT 及其创建方式。 注意：请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意：请参阅人体工程学注意事项查看安全健康的作业规程。

  • 2026-08-26: 删除了拆卸和安装浮翼总成的步骤。

扭矩规格

表 1. 扭矩规格： 执行器 120 度 - HVAC ((拆卸和安装))
描述 扭矩值 推荐工具 重复使用/更换 备注
将进气传动装置固定到 HVAC 总成的螺钉（2 个）
1.25 Nm (.9 lbs-ft)
  • 6 毫米套筒
  • 数字扭矩螺丝刀 0.10 Nm - 2.0 Nm
 重复使用
将 HVAC 总成固定到隔板右侧的螺栓
5.5 Nm (4.1 lbs-ft)
  • 10 mm deep socket
  • Ratchet/torque wrench
 重复使用

拆卸

  1. 打开所有四个车门，降下所有四个车窗。
  2. 在车辆触摸屏上，点击Controls > Steering，然后使用方向盘左侧滚轮将转向柱调整到最后、最下位置。
  3. 将前排左右座椅前移。
  4. 拆下中控台后端面板。请参阅 饰板 - 后 - 下 - 中控台 ((拆卸和更换))。
  5. 拆下将中控台左后部和右后部固定到车身的螺栓（2 个）。
    注
    推荐使用以下工具
    • 10 毫米套筒扳手
  6. 将左前和右前座椅向后移动。
  7. 断开低压电源。请参阅 低压电源（锂）（断开和连接） (Modify)。
  8. 拆下 A 柱左侧和右侧上部饰板。请参阅 饰板 - 上 - A 柱 - 左侧 ((拆卸和更换))。
  9. 拆下 A 柱左侧和右侧下部饰板。请参阅 饰板 - 下 - A 柱 - 左侧 ((拆卸和更换))。
  10. 拆下仪表板下部总成。请参阅 饰板总成 - 下 - 仪表板 ((拆卸和更换))。
  11. 拆下左右脚部空间风管。请参阅 风管 - 驾驶位 - 脚部空间 ((拆卸和更换)) 和 风管 - 副驾位 - 脚部空间 ((拆卸和更换))。
  12. 拆卸中控台左前和右前侧面板。请参阅 侧板 - 前 - 中控台 - 左侧 ((拆卸和更换)) 和 侧板 - 前 - 中控台 - 右侧 ((拆卸和更换))。
  13. 拆下仪表板右侧气波管道。请参阅 仪表板 - 气流风管 - 右侧 ((拆卸和安装))。
  14. 将中控台总成从车辆上拆下。请参阅 中控台 2.0 ((拆卸和安装))。
  15. 拆下仪表板左侧气波管道。请参阅 气流风管 - 仪表板 - 左侧 ((拆卸和更换))。
  16. 拆下前围上盖板泡沫。请参阅 泡沫垫 - 前围上盖板 - 仪表板 ((拆卸和更换))。
  17. 拆下横梁请参阅 横梁 - 仪表板 ((拆卸和更换))。
    注
    无需将左右显示屏支撑支架从横梁上拆下。
  18. 拆下新鲜空气进气槽。请参阅风管 - 进气 ((拆卸和更换))。
  19. 拆下将 HVAC 总成固定到隔板右侧的螺栓。
    提示
    推荐使用以下工具
    • 10 毫米深套筒
    • 棘轮/扭矩扳手

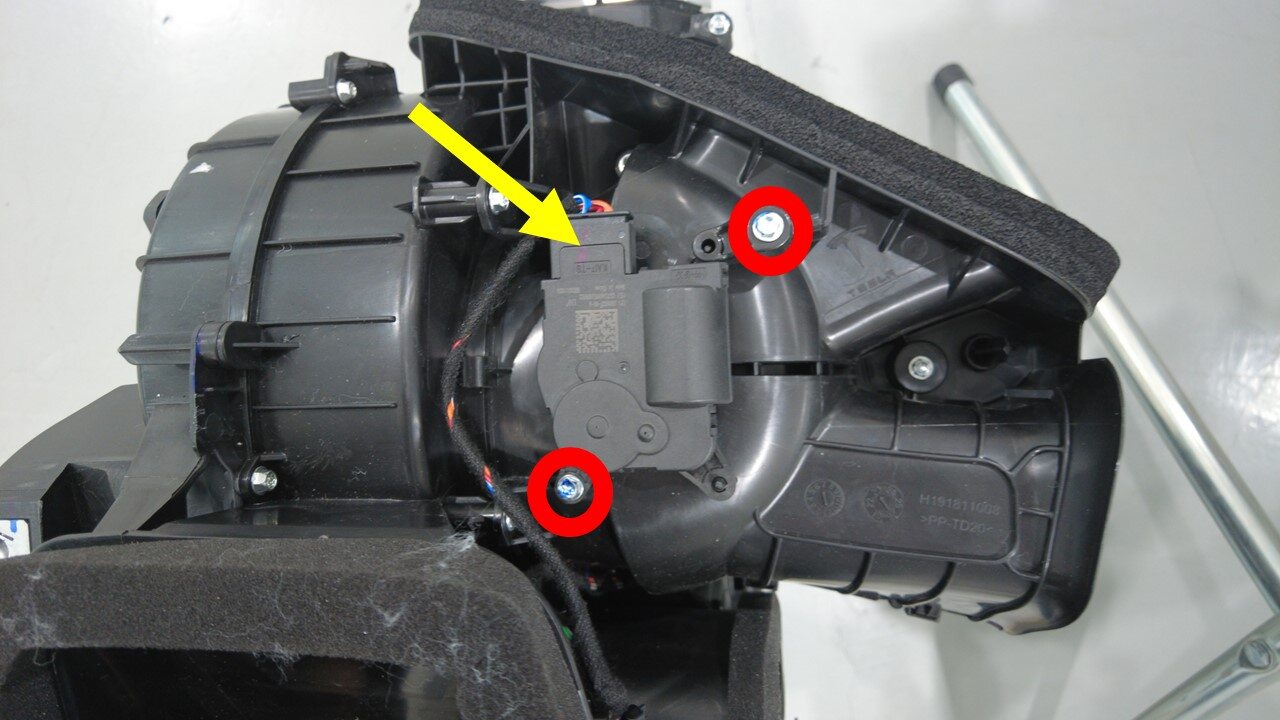

  20. 拆下将进气传动装置固定到 HVAC 总成的螺钉（2 个），然后断开连接器。
    提示
    推荐使用以下工具
    • 6 毫米套筒
    • 数字扭矩螺丝刀 0.10 Nm - 2.0 Nm

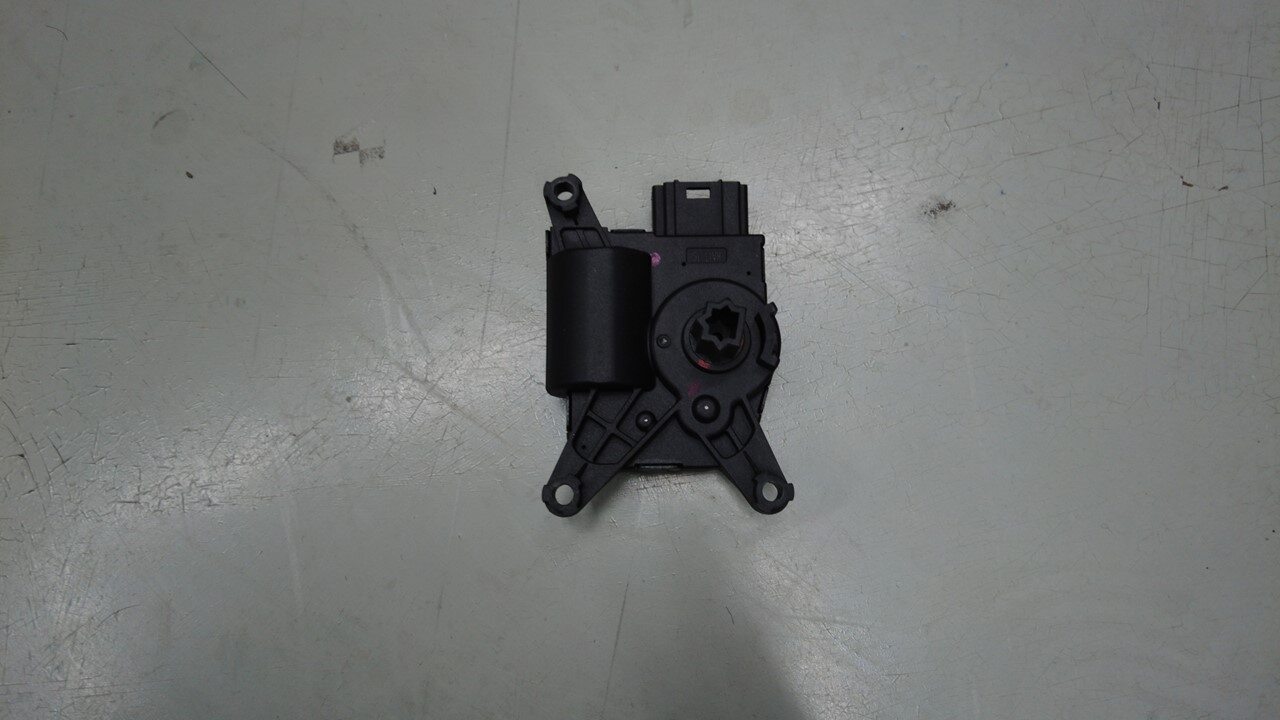

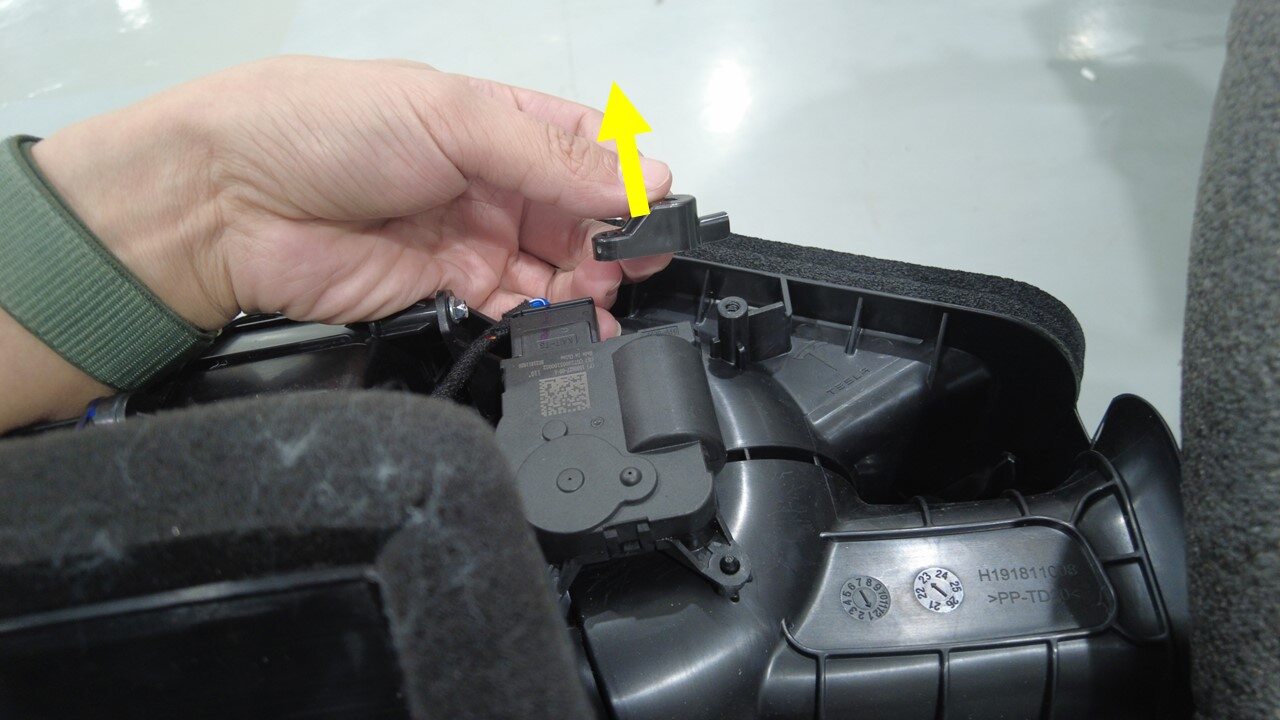

  21. 提起固定支架，然后将进气传动装置从 HVAC 总成上拆下。

安装

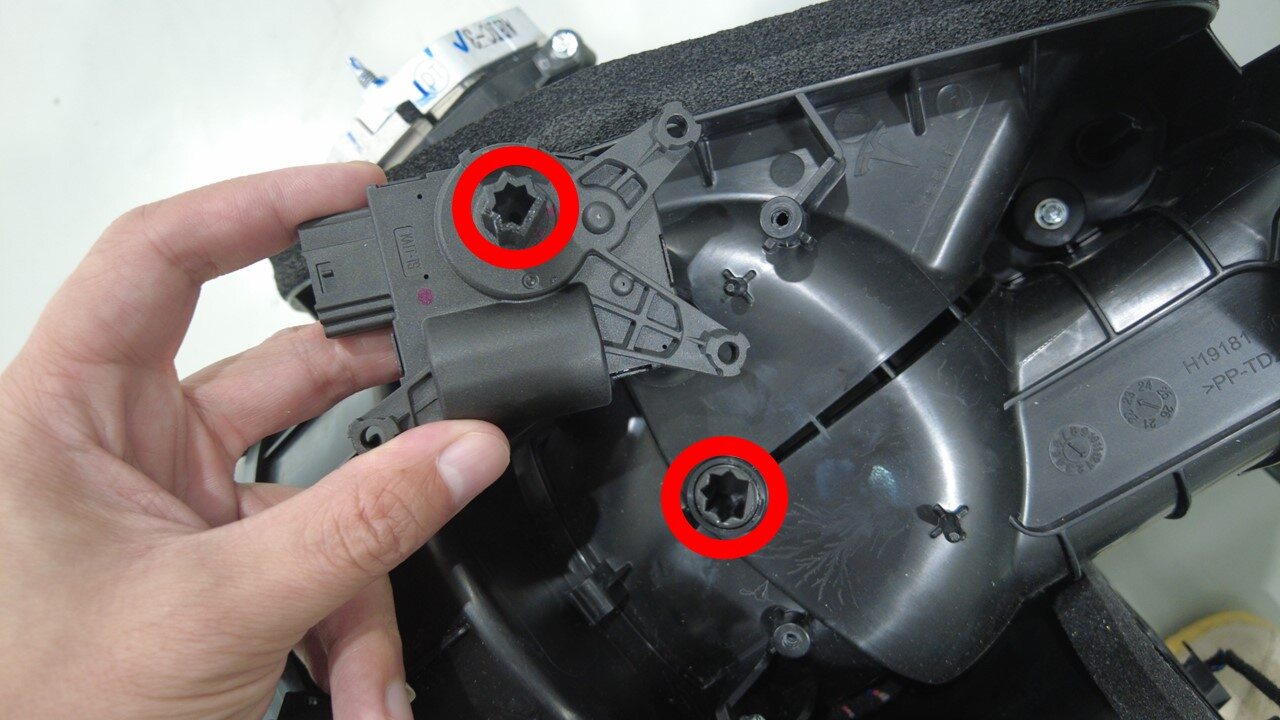

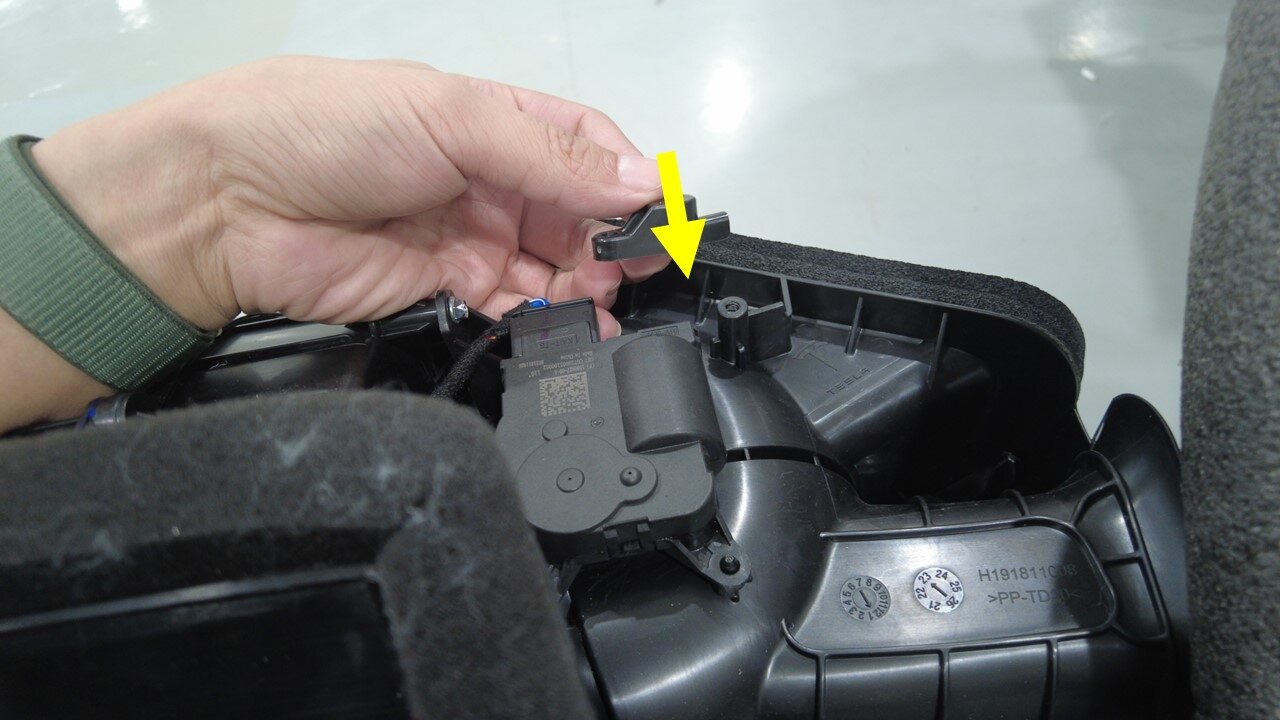

  1. 将进气传动装置轴对准 HVAC 总成上凹槽，然后安装固定支架。
  2. 连接连接器，然后安装将进气传动装置固定到暖通空调 (HVAC) 总成的螺钉（2 个）。
    1.25 Nm (.9 lbs-ft)
    提示
    推荐使用以下工具
    • 6 毫米套筒
    • 数字扭矩螺丝刀 0.10 Nm - 2.0 Nm
  3. 安装将 HVAC 总成固定到隔板右侧的螺栓。
    5.5 Nm (4.1 lbs-ft)
    提示
    推荐使用以下工具
    • 10 毫米深套筒
    • 棘轮/扭矩扳手
  4. 安装新鲜空气进气槽.请参阅风管 - 进气 ((拆卸和更换))。
  5. 安装横梁请参阅 横梁 - 仪表板 ((拆卸和更换))。
  6. 安装前围上盖板泡沫。请参阅 泡沫垫 - 前围上盖板 - 仪表板 ((拆卸和更换))。
  7. 安装仪表板左侧气波管道。请参阅 气流风管 - 仪表板 - 左侧 ((拆卸和更换))。
  8. 将中控台总成安装到车辆上。请参阅 中控台 2.0 ((拆卸和安装))。
  9. 安装仪表板右侧气波管道。请参阅 仪表板 - 气流风管 - 右侧 ((拆卸和安装))。
  10. 安装中控台左前和右前侧面板。请参阅 侧板 - 前 - 中控台 - 左侧 ((拆卸和更换)) 和 侧板 - 前 - 中控台 - 右侧 ((拆卸和更换))。
  11. 安装左右脚部空间风管。请参阅 风管 - 驾驶位 - 脚部空间 ((拆卸和更换)) 和 风管 - 副驾位 - 脚部空间 ((拆卸和更换))。
  12. 拆下 A 柱左侧和右侧下部饰板。请参阅 饰板 - 下 - A 柱 - 左侧 ((拆卸和更换))。
  13. 拆下 A 柱左侧和右侧上部饰板。请参阅 饰板 - 上 - A 柱 - 左侧 ((拆卸和更换))。
  14. 连接低压电源。请参阅 低压电源（锂）（断开和连接） (Modify)。
  15. 安装将中控台左后部和右后部固定到车身的螺栓（2 个）。
    7 Nm (5.2 lbs-ft)
    注
    推荐使用以下工具
    • 10 毫米套筒扳手
  16. 安装中控台后端面板。请参阅 饰板 - 后 - 下 - 中控台 ((拆卸和更换))。
  17. 将左前和右前座椅移回原位。
  18. 将转向柱调回原位，操作如下：在触摸屏上，点击Controls > Steering，然后使用方向盘左侧的滚轮调整转向柱位置。
  19. 升起所有四个车窗，关闭所有四个车门。
