高压电池(全轮驱动)(拆卸和安装) ((拆卸和安装))

校正代码 16010201 3.24 注意:除非本程序中另有明确规定,否则上文所列校正代码及相关 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。 注意:请参阅平均维修工时深入了解 FRT 及其创建方式。 注意:请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意:请参阅人体工程学注意事项查看安全健康的作业规程。

  • 2026-02-26: 添加了断开电池前部软管的步骤。
  • 2025-12-30: 改变了脱下高压绝缘手套步骤的顺序,以确保处理所有高压接头时仍佩戴手套。
  • 2025-07-11: 将程序从“拆卸和更换”更新为“拆卸和安装”。
  • 2025-05-28: 更改了装运高压电池时固定烟火电池断接开关的步骤。
  • 2025-04-08: 添加了装运高压电池时固定烟火电池断接开关的步骤。
设备:
  • 1936724-00-A - 通用举升机垫适配器
  • 1133787-00-A 安全带释放按键,Model 3
  • 1020566-00-F ASY, Battery Table, Manual Lift
  • 1020566-99-A 电池操作台手动升降机顶板
  • 1129166-00-A Hoist, H-Frame EMEA
  • 1073363-00-A 铝制可调节起重机架
  • 1134523-00-A 电池校准杆套件,Model 3
  • 1140311-00-A Lever Lock, HV Connector, Model 3
  • 1053600-00-B 驱动单元压力测试固定装置
  • 1130942-00-B 冷却液储液罐压力测试适配器
  • 1132185-00-B 冷却液泄漏测试适配器套件,Model 3
  • 1133843-00-A 冷却液排放和加注适配器套件,M3
  • 1135762-00-A 冷却软管维修堵头套件,Model 3
  • GSN-TL-000564 电池冷却液排放和加注套件
  • 1026636-00-A Pack Enclosure Leak Tester, HV Battery
  • 1140501-00-A Pack Kit, Enclosure, Leak Test, HV Battery, Complete
  • 1144879-00-A Kit, Encl Leak Test Adapters, HV Battery
  • 1108272-00-B 变流器逻辑连接器盖,3DU

扭矩规格

表 1. 扭矩规格:高压电池(全轮驱动)(拆卸和安装) ((拆卸和安装))/ 高压电池 (全轮驱动) ((拆卸和更换))
描述 扭矩值 推荐工具 重复使用/更换 备注
高压电池内部左侧/右侧中间/后部螺栓
66 Nm (48.7 lbs-ft)
  • 3/8 英寸棘轮扳手,带轮盘转换,ZEBRA 3/8 英寸 72 齿 175 毫米反向棘轮
  • 16 毫米深套筒
  • 3 英寸加长件
重复使用
高压电池内部左前/右前螺栓
136 Nm (100.3 lbs-ft)
  • 梅花 Plus EP20 套筒
  • 1/2 英寸反向棘轮扳手,带轮盘转换,ZEBRA 1/2 英寸 72 齿 250 毫米反向棘轮
  • 1/2 英寸外梅花钻头,6 毫米
重复使用
将直流-直流接地母排固定到高压电池的螺母(1 个)
9 Nm (6.6 lbs-ft)
  • 00 级电工保护手套
  • 13 mm 套筒
  • 4 英寸加长件
  • M12 1/4 英寸钻头棘轮裸具
更换
将前驱动电机高压线束固定到前驱动电机的螺栓(1 个)
10 Nm (7.4 lbs-ft)
  • 10 毫米套筒扳手
  • 00 级电工保护手套
  • 电工保护手套
更换
高压电池处前驱动电机接地带螺栓
10 Nm (7.4 lbs-ft)
  • 10 毫米回旋头棘轮组合扳手
重复使用
将后驱动电机高压电缆支架固定到高压电池的螺母(1 个)
10 Nm (7.4 lbs-ft)
  • 10 毫米套筒扳手
  • M12 1/4 英寸六角螺丝刀套件
重复使用
将副车架左侧/右侧固定到车身的螺栓
125 Nm (92.2 lbs-ft)
  • 21 毫米套筒
  • 无绳棘轮/冲击钻
重复使用
用于固定高压电池中间滑盖的中间螺栓(4 个)
34 Nm (25.1 lbs-ft)
  • 外梅花套筒 Plus EP14
  • 无绳棘轮/冲击钻
  • 3 英寸加长件
重复使用
将左前/右前支撑支架固定到车辆的螺栓
110 Nm (81.1 lbs-ft)
  • 无绳棘轮/冲击钻
  • 16 毫米深套筒
  • 1/2 英寸短型六角套筒扳手,WS16 ZEBRA 1/2 英寸短型六角套筒扳手
重复使用
将高压电池固定到车辆的左侧/右侧螺栓
35 Nm (25.8 lbs-ft)
  • 13 mm 套筒
  • 无绳棘轮/冲击钻
  • 3 英寸加长件
重复使用

拆卸

  1. 拆下左右门槛支架。请参阅 托架 - 门槛饰板 - 左侧 ((拆卸和更换))。
  2. 揭下覆盖左右门槛检修口的丁基粘贴片。
  3. 安装举升垫适配器。
    • 仅适用于欧洲、中东和非洲:安装
    • 其他地区:安装通用举升垫适配器 (1936724-00-A)。
    警告
    请勿使用任何其他举升垫适配器。
    注
    欧洲、中东和非洲以外地区:使用通用举升垫适配器 (1936724-00-A) 代替 。请弃用任何其他版本的举升垫适配器。
    注
    通用举升垫适配器在欧洲、中东和非洲尚不可用。请确保在 Model Y 上使用 Model Y 橡胶举升垫,在 Model 3 上使用 Model 3 举升垫。

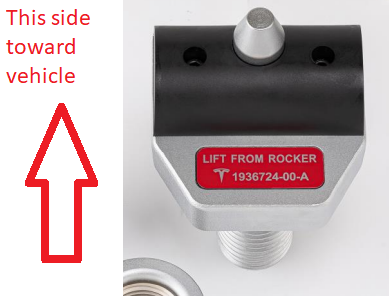

    通用举升垫适配器说明:

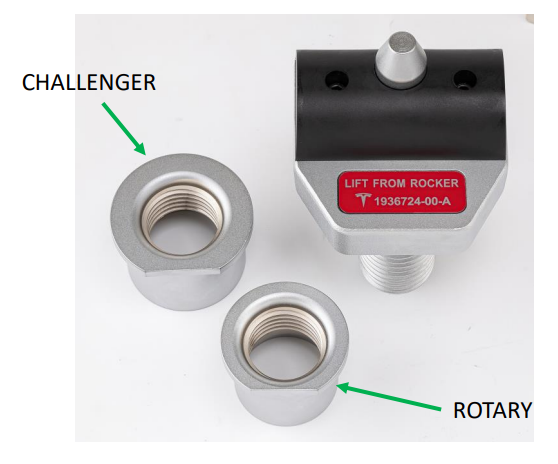

    1. 将与举升机类型相匹配的正确螺纹适配器安装到举升机适配器上。
    2. 确保将螺纹止动垫圈正确安装并紧固至举升机适配器底部。如果未安装螺纹止动垫圈,请勿继续使用举升机适配器。
    3. 将举升机适配器安装到举升臂上,使黑色的举升垫朝向车辆。

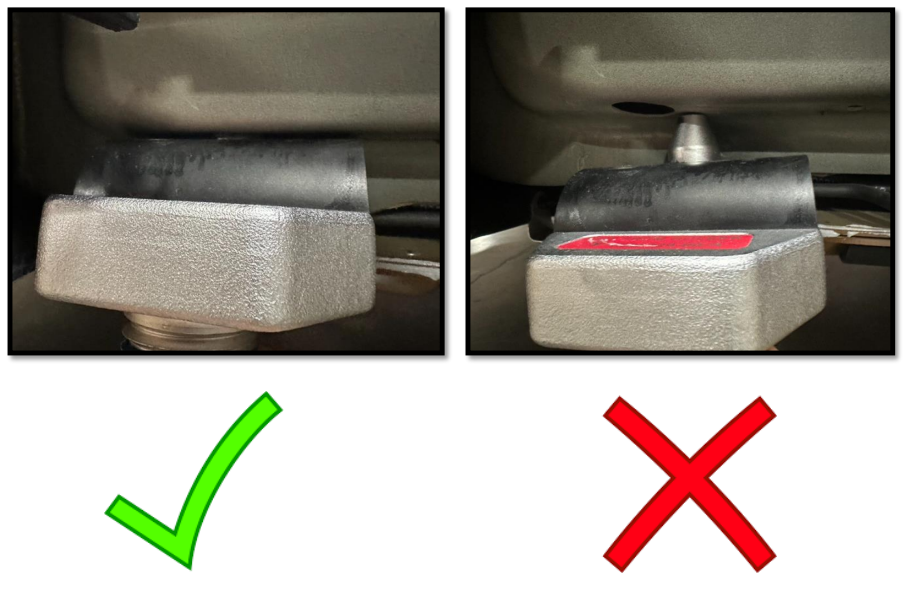

      警告
      确保适配器安装方向正确。

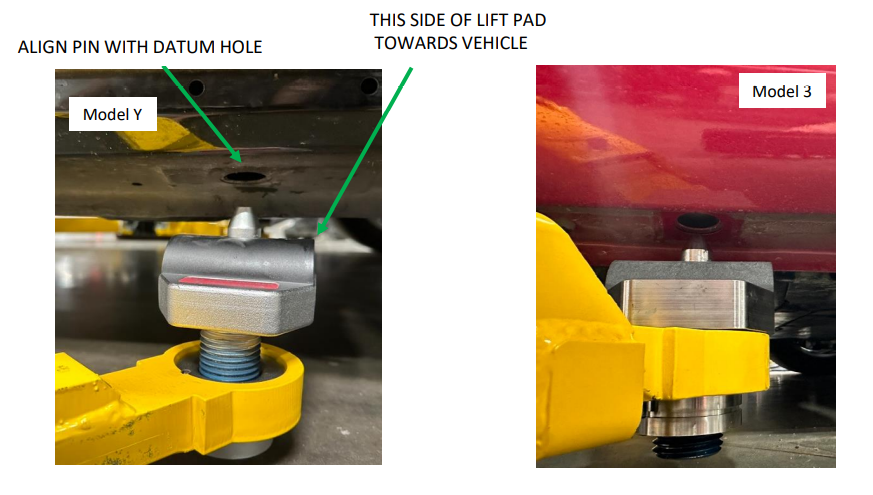

    4. 调整举升臂位置,使举升机适配器与车辆上的固定销孔对齐。

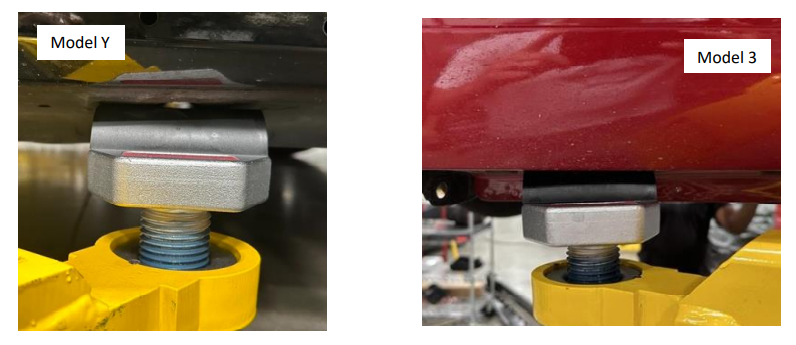

    5. 抬起举升臂,将举升垫完全放置到车辆上。
    6. 确保所有 4 个适配器均已完全就位在车辆上。
  4. 启用“维护模式”。请参阅 维护模式。
  5. 解锁网关。请参阅 网关(解锁)。
  6. 在触摸屏上,点击“维护模式”下的“扳手”(位于触摸屏 UI 界面底部),点击Thermal > Coolant System > Start Thermal Fill/Drain > Run,然后等待例行程序完成。
  7. 拆下第二排左侧座椅总成。请参阅 座椅 - 第二排 - 左侧(5 座) ((拆卸和安装))。
  8. 断开第二排 40 百分比座椅连接器。
  9. 分离左前座椅下方的地毯穿孔,以便接触高压电池内部左侧中间螺栓。
  10. 拆下高压电池内部左侧中间螺栓。
    提示
    推荐使用以下工具
    • 3/8 英寸棘轮扳手,带轮盘转换,ZEBRA 3/8 英寸 72 齿 175 毫米反向棘轮
    • 16 毫米深套筒
    • 3 英寸加长件
  11. 分离右前座椅下方的地毯穿孔,以便接触高压电池内部右侧中间螺栓。
  12. 拆下高压电池内部右侧中间螺栓。
    提示
    推荐使用以下工具
    • 3/8 英寸棘轮扳手,带轮盘转换,ZEBRA 3/8 英寸 72 齿 175 毫米反向棘轮
    • 16 毫米深套筒
    • 3 英寸加长件
  13. 将气囊放置在驾驶室后部地毯下方,将其抬起,以接触高压电池内部后螺栓。
  14. 拆下高压电池内部左后螺栓。
    提示
    推荐使用以下工具
    • 3/8 英寸棘轮扳手,带轮盘转换,ZEBRA 3/8 英寸 72 齿 175 毫米反向棘轮
    • 16 毫米深套筒
    • 3 英寸加长件
  15. 拆下高压电池内部右后螺栓。
    提示
    推荐使用以下工具
    • 3/8 英寸棘轮扳手,带轮盘转换,ZEBRA 3/8 英寸 72 齿 175 毫米反向棘轮
    • 16 毫米深套筒
    • 3 英寸加长件
  16. 拆下 A 柱左侧和右侧下部饰板。请参阅 饰板 - 下 - A 柱 - 左侧 ((拆卸和更换))。
  17. 拆卸中控台左前和右前侧面板。请参阅 侧板 - 前 - 中控台 - 左侧 ((拆卸和更换)) 和 侧板 - 前 - 中控台 - 右侧 ((拆卸和更换))。
  18. 将驾驶室左前和右前地毯向后折叠。
  19. 拆下泡沫塞,以便接触高压电池内部左前和右前螺栓。
  20. 拆下高压电池内部左右前螺栓。
    提示
    推荐使用以下工具
    • 梅花 Plus EP20 套筒
    • 1/2 英寸反向棘轮扳手,带轮盘转换,ZEBRA 1/2 英寸 72 齿 250 毫米反向棘轮
    • 1/2 英寸外梅花钻头,6 毫米
  21. 断开低压电源。请参阅 低压电源(断开和连接) (Modify)。
  22. 执行车辆高压禁用程序。请参阅 车辆高压禁用程序。
  23. 将左侧车身线束从后车身上松开并置于一旁
    注
    1 个夹子
  24. 部分拆下左侧 B 柱下饰板
    注
    1 个推拉式卡子
  25. 部分拉出左后车身线束
  26. 取出口袋中的所有物品并确保未佩戴金属饰品
  27. 检查高压绝缘手套
    注
    使用前检查手套是否损坏,请参阅服务文档 TN-15-92-003,了解有关检查高压手套的信息。https://service.teslamotors.com/documents?model=&keys=TN-15-92-003&vehicle_system=&sort_by=field_date_submitted&sort_order=DESC
  28. 佩戴高压绝缘手套和皮质外手套
  29. 拆下固定母排罩检修盖板的紧固件
    注
    1 个螺栓,10 毫米,9 Nm
  30. 拆卸将充电接口母排套件固定到高压接头的螺栓
    注
    2 个螺栓,10 毫米,9 Nm
  31. 抬起母排套件连接器,从高压接头上拆下
    注
    拆卸和安装过程中,请使用可充气袋将母排悬挂在远离高压接头的位置;由于母排上存在张力,请握紧母排并注意请勿损坏线束支架
  32. 脱掉高压绝缘手套
  33. 断开高压控制器逻辑连接器,然后安装逻辑盖
    注
    1 个连接器,1 个盖子;松开锁片,然后向下推动把手以松开连接器
  34. 将 12V 正极输出盖板从功率转换系统电缆上松开
    注
    1 个盖
  35. 将功率转换系统电缆从 12V 输出直通件上拆下
    注
    1 个螺母,13 毫米,9 Nm;拆下螺母后弃用
  36. 拆下将直流-直流接地母排固定到高压电池的螺母
    注
    1 个耐落螺母,13 毫米,9 Nm;拆下后弃用螺母
  37. 轻轻向上提起直流-直流接地母排
  38. 将前滑板从高压电池上拆下。请参阅 防滑板 - 高压电池 - 前 ((拆卸和更换))。
  39. 检查高压绝缘手套
    注
    使用前检查手套是否损坏,请参阅服务文档 TN-15-92-003,了解有关检查高压手套的信息。https://service.teslamotors.com/documents?model=&keys=TN-15-92-003&vehicle_system=&sort_by=field_date_submitted&sort_order=DESC
  40. 佩戴高压绝缘手套和皮质外手套
  41. 将空调压缩机高压线束连接器从高压电池仓线束上断开。
    注
    将红色锁片拉离连接器以断开,然后按压黄色锁片并将连接器向后拉动,再按压绿色锁片以松开连接器。
  42. 拆卸将前驱动电机高压线束固定到前驱动电机的螺栓。
    提示
    推荐使用以下工具
    • 10 毫米套筒扳手
  43. 滑动红色释放锁片以解锁前驱动电机高压线束连接器,然后缓缓松开前驱动电机高压线束连接器上的释放把手,将连接器从前驱动电机上断开。
    警告
    切勿对把手用力过猛;否则可能损坏连接器对齐锁片。
    注
    确保前驱动电机接头上的定位锁片未损坏。
  44. 将前驱动电机线束从铸件上拆下,然后将线束置于一旁。
  45. 脱下皮革手套和高压绝缘手套。

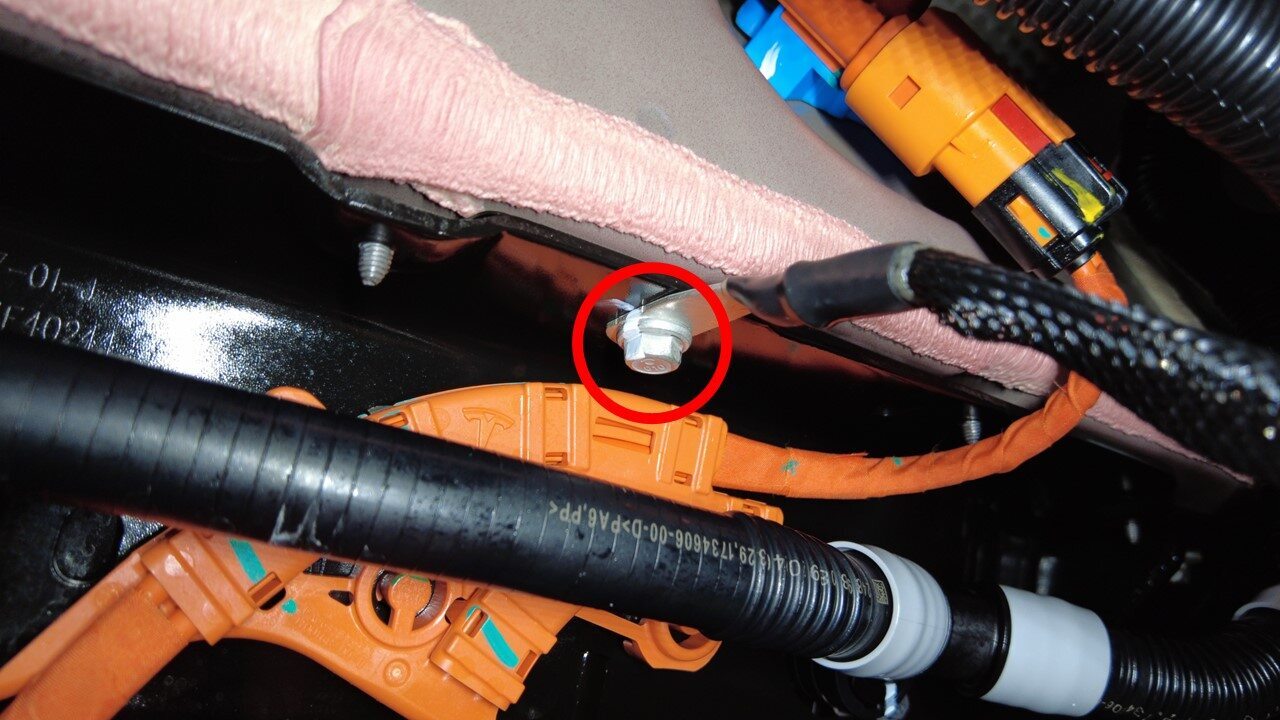

  46. 将前驱动电机接地带螺栓从高压电池上拆下。
    注
    1 个螺栓,10 毫米,10 Nm
  47. 将冷却液排放容器放置在高压电池左前侧下方。
  48. 断开车辆左侧的高压电池回流软管,然后堵住软管。
  49. 将冷却液排放容器放置在高压电池左前侧下方。

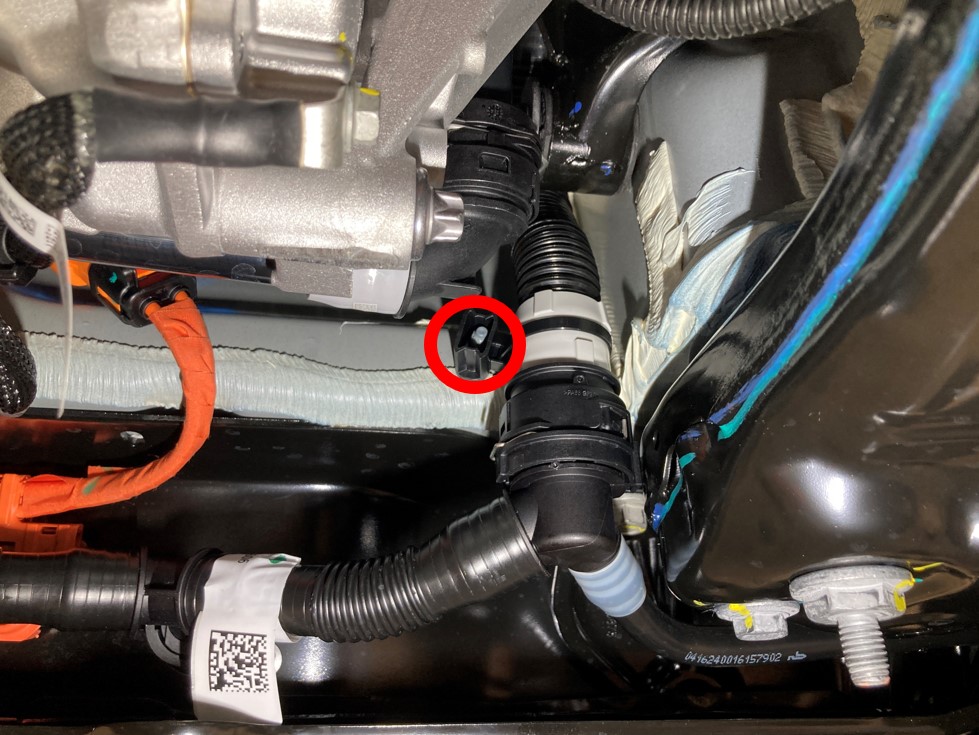

  50. 将冷却器至电池软管从车身上松开。
  51. 将高压电池前歧管软管从冷却器至电池软管上断开。
    注
    必要时堵住冷却液连接点;如果冷却液流失量超过 1 升,则需要进行冷却液真空加注。
  52. 将冷却液排放容器放在高压电池右侧前侧下方。
  53. 将前驱动电机变流器入口软管从后动力总成回流软管上断开并堵住软管。
    注
    如需将电池返厂整修,请拆下专用工具塞。
  54. 将动力总成供给软管从动力总成供给管上断开,然后堵住软管。
    注
    必要时堵住冷却液连接点;如果冷却液流失量超过 1 升,则需要进行冷却液真空加注。
  55. 将冷却液排放容器从车辆下方移走
  56. 将后滑板从高压电池上拆下。请参阅 滑板 - 后 - 高压电池 ((拆卸和更换))。
  57. 佩戴高压绝缘手套和皮质外手套
  58. 拆卸将后驱动电机高压电缆支架固定到高压电池的螺母
    注
    1 个螺母,10 毫米,10 Nm
  59. 断开后驱动电机高压电缆与高压电池的连接
    注
    1 个连接器;松开锁片并向上旋转释放杆以分开连接器;请勿强行提起释放杆;确保后驱动电机接头上的对准锁片未损坏
  60. 脱掉高压绝缘手套
  61. 将冷却液排放容器放置在车辆左后侧下方
  62. 将左侧冷却液软管从高压电池后部断开
    注
    1 个弹簧夹,2 个塞子;堵住冷却液软管两端和直通件
  63. 将后驱动电机变流器入口软管从高压电池后部断开并堵住两端
    注
    1 个弹簧夹,2 个塞子;如果冷却液流失量超过 1 升,则需要进行真空加注
  64. 将冷却液排放装置放在高压电池右侧后侧下方
  65. 将冷却液出口软管从后回流软管上断开并堵住软管
    注
    1 个弹簧夹,2 个塞子;必要时使用车间毛巾清除右侧门槛板内残留的冷却液;如果冷却液流失量超过 1 升,则需要进行真空加注
  66. 拆下后副车架左右剪力板。请参阅 剪力板 - 后副车架 - 左侧 ((拆卸和更换))。
  67. 手动拧紧将副车架右侧固定到车身的螺栓。
    提示
    推荐使用以下工具
    • 21 毫米套筒
    • 无绳棘轮/冲击钻
  68. 将支撑架从车辆下方移走。
  69. 将高压电池操作台放置入位,然后降下车辆以支撑高压电池。
    注
    建议寻求他人协助;对齐操作台,以便通过电池操作台的开口接触到高压电池的中间 4 个螺栓;使用操作台上倾角可调的电池操作台的最终位置。
  70. 拆下用于固定高压电池中间滑板盖的中间螺栓。
    提示
    推荐使用以下工具
    • 外梅花套筒 Plus EP14
    • 无绳棘轮/冲击钻
    • 3 英寸加长件
  71. 拆下将左前支撑支架固定到车辆的螺栓。
    提示
    推荐使用以下工具
    • 无绳棘轮/冲击钻
    • 16 毫米深套筒
    • 1/2 英寸短型六角套筒扳手,WS16 ZEBRA 1/2 英寸短型六角套筒扳手
  72. 拆下将右前支撑支架固定到车辆的螺栓。
    提示
    推荐使用以下工具
    • 无绳棘轮/冲击钻
    • 16 毫米深套筒
    • 1/2 英寸短型六角套筒扳手,WS16 ZEBRA 1/2 英寸短型六角套筒扳手
  73. 拆下将高压电池固定到车辆的左侧螺栓。
    提示
    推荐使用以下工具
    • 13 mm 套筒
    • 无绳棘轮/冲击钻
    • 3 英寸加长件
  74. 拆下将高压电池固定到车辆的右侧螺栓
    提示
    推荐使用以下工具
    • 13 mm 套筒
    • 无绳棘轮/冲击钻
    • 3 英寸加长件
  75. 将车辆升离高压电池。
  76. 将电池从车辆下方拆下。
    注
    建议寻求他人协助。
  77. 将高压电池仓外周密封件从高压电池组上拆下。
    注
    将高压电池从车辆上拆下后,请务必弃用密封件。

安装

  1. 将新的高压电池仓接合密封件安装到高压电池组。
    注
    此密封件为一次性部件,每次将高压电池组从车辆上拆下后,均应更换该密封件。
  2. 安装高压电池校准杆。
  3. 将高压电池置于车辆下方。
  4. 将车辆下降到高压电池上并对齐孔洞
  5. 预装将高压电池固定到车辆的左右侧螺栓并手动拧紧。
    提示
    推荐使用以下工具
    • 13 mm 套筒
    • 无绳棘轮/冲击钻
    • 3 英寸加长件
  6. 拆下高压电池校准杆。
  7. 放置好梯子(梯子 - 1088037-00-A)。
  8. 安装高压电池内部左右后螺栓并手动拧紧。
    提示
    推荐使用以下工具
    • 00 级电工保护手套
    • 13 mm 套筒
    • 4 英寸加长件
    • M12 1/4 英寸钻头棘轮裸具
  9. 安装高压电池内部左右中间螺栓并手动拧紧。
    提示
    推荐使用以下工具
    • 00 级电工保护手套
    • 13 mm 套筒
    • 4 英寸加长件
    • M12 1/4 英寸钻头棘轮裸具
  10. 安装高压电池内部左右前螺栓并手动拧紧。
    提示
    推荐使用以下工具
    • 梅花 Plus EP20 套筒
    • 1/2 英寸反向棘轮扳手,带轮盘转换,ZEBRA 1/2 英寸 72 齿 250 毫米反向棘轮
    • 1/2 英寸外梅花钻头,6 毫米
  11. 移走梯子。
  12. 使用无绳冲击钻安装将左右前支撑支架固定到车辆的螺栓。
    提示
    推荐使用以下工具
    • 无绳棘轮/冲击钻
    • 16 毫米深套筒
    • 1/2 英寸短型六角套筒扳手,WS16 ZEBRA 1/2 英寸短型六角套筒扳手
  13. 使用无绳冲击钻安装用于固定高压电池中间滑板盖的中间螺栓。
    提示
    推荐使用以下工具
    • 外梅花套筒 Plus EP14
    • 无绳棘轮/冲击钻
    • 3 英寸加长件
  14. 将车辆完全降到电池组上。
  15. 紧固将高压电池固定到车辆的左右螺栓。
    35 Nm (25.8 lbs-ft)
    提示
    推荐使用以下工具
    • 13 mm 套筒
    • 无绳棘轮/冲击钻
    • 3 英寸加长件
  16. 紧固将左右前支撑支架固定到车辆的螺栓。
    110 Nm (81.1 lbs-ft)
    提示
    推荐使用以下工具
    • 无绳棘轮/冲击钻
    • 16 毫米深套筒
    • 1/2 英寸短型六角套筒扳手,WS16 ZEBRA 1/2 英寸短型六角套筒扳手
  17. 紧固通过中间滑板盖固定高压电池的中间螺栓。
    34 Nm (25.1 lbs-ft)
    提示
    推荐使用以下工具
    • 外梅花套筒 Plus EP14
    • 无绳棘轮/冲击钻
    • 3 英寸加长件
  18. 在协助下,升起车辆,然后降至锁止位,将电池操作台从车辆下方移走。
  19. 放置支撑架以支撑后副车架前部。
  20. 拆下将后副车架左右侧固定到车身的螺栓。
    提示
    推荐使用以下工具
    • 21 毫米套筒
    • 无绳棘轮/冲击钻
  21. 安装左后和右后剪力板。请参阅 剪力板 - 后副车架 - 左侧 ((拆卸和更换))。
  22. 安装将冷却液软管固定到左侧剪力板的夹子。
  23. 将冷却液排放装置放置在高压电池右后侧下方。
  24. 安装将冷却液软管固定到右侧剪力板的卡子。
  25. 取下软管塞,将冷却液出口软管连接到后回流软管。
    注
    执行推拉测试,以确认软管完全接合。如果冷却液流失量超过 1 升,则需进行真空加注。请参阅 冷却系统 - 真空再充注 (Test/Adjust)。
  26. 将冷却液排放容器放置在车辆左后侧下方。
  27. 取下塞子,然后将后驱动电机变流器入口软管连接到高压电池后部。
    注
    执行推拉测试,以确认软管完全接合。如果冷却液流失量超过 1 升,则需进行真空加注。请参阅 冷却系统 - 真空再充注 (Test/Adjust)。
  28. 将左侧冷却液软管连接到高压电池后部。
    注
    执行推拉测试,以确认软管完全接合。如果冷却液流失量超过 1 升,则需进行真空加注。请参阅 冷却系统 - 真空再充注 (Test/Adjust)。
  29. 将冷却液排放容器从车辆下方取走。
  30. 佩戴高压绝缘手套和皮质外手套。
  31. 将后驱动电机高压电缆连接到高压电池。
  32. 安装将后驱动电机高压电缆支架固定到高压电池的螺母。
    10 Nm (7.4 lbs-ft)
    提示
    推荐使用以下工具
    • 10 毫米套筒扳手
    • 00 级电工保护手套
    • 电工保护手套
  33. 脱下高压绝缘手套。
  34. 安装后滑板。请参阅 滑板 - 后 - 高压电池 ((拆卸和更换))。
  35. 将冷却液排放容器放置在高压电池左前侧下方。
  36. 连接高压电池前歧管冷却液软管
    注
    1 个弹簧夹;取下塞子,执行推拉测试以确认软管完全接合。如果冷却液流失量超过 1 升,则需要进行冷却液真空加注
  37. 将冷却器至电池软管紧固到车身上。
  38. 连接高压电池冷却液回流软管。
    注
    执行推拉测试,以确认软管完全接合。如果冷却液流失量超过 1 升,则需进行真空加注。请参阅 冷却系统 - 真空再充注 (Test/Adjust)。
  39. 将冷却液排放容器放在高压电池右侧前侧下方。
  40. 将前驱动电机变流器入口软管连接到后动力总成回流软管
    注
    执行推拉测试,以确认软管完全接合。如果冷却液流失量超过 1 升,则需进行真空加注。请参阅 冷却系统 - 真空再充注 (Test/Adjust)。
  41. 连接动力总成供给软管。
    注
    执行推拉测试,以确认软管完全接合。如果冷却液流失量超过 1 升,则需进行真空加注。请参阅 冷却系统 - 真空再充注 (Test/Adjust)。
  42. 将冷却液排放容器从车辆下方取走。
  43. 佩戴高压绝缘手套和皮质外手套。
  44. 连接空调压缩机高压线束连接器。
  45. 将前驱动电机高压线束安装到铸件上。
  46. 将前驱动电机高压线束连接器安装到前驱动电机上。
  47. 安装将前驱动电机高压线束固定到前驱动电机的螺栓。
    10 Nm (7.4 lbs-ft)
    提示
    推荐使用以下工具
    • 10 毫米套筒扳手
    • 00 级电工保护手套
    • 电工保护手套
  48. 脱下高压绝缘手套。
  49. 将前驱动电机接地带和螺栓安装到高压电池上。
    10 Nm (7.4 lbs-ft)
    提示
    推荐使用以下工具
    • 10 毫米回旋头棘轮组合扳手
  50. 安装前滑板。请参阅 防滑板 - 高压电池 - 前 ((拆卸和更换))。
  51. 将举升架臂从车辆上移走。
  52. 将丁基粘贴片粘贴到左右门槛检修口上。
  53. 安装左右门槛支架。请参阅 托架 - 门槛饰板 - 左侧 ((拆卸和更换))。
  54. 将直流-直流接地母排安装到高压电池上。
    注
    轻轻下压
  55. 安装将直流-直流接地母排固定到高压电池的螺母。
    注
    1 个自锁螺母,13 毫米,9 Nm;安装新自锁螺母
  56. 将 12V 正极输出安装到功率转换系统电缆上,然后紧固用于固定的螺母。
    注
    1 个螺母,13 毫米,9 Nm;安装新的螺母,紧固后进行标记
  57. 将 12V 正极输出盖板安装到功率转换系统电缆上。
    注
    1 个盖
  58. 拆下逻辑盖,然后连接高压控制器逻辑连接器。
    注
    1 个连接器,1 个逻辑盖;对齐连接器,然后将把手拉动至锁定位置以使连接器完全就位
  59. 佩戴高压绝缘手套和皮质外手套。
  60. 清理高压连接器接触面上残留的 Penetrox。
    注
    等待风干 1 分钟;新母排的高压连接器已预涂 Penetrox
  61. 清理母排高压连接器接触面上残留的 Penetrox。
    注
    清除 Penetrox 后等待风干 1 分钟;重新使用母排期间,需要清理高压连接器
  62. 在高压连接器接头上涂敷 Penetrox。
    注
    在两条引线的任一侧涂抹两滴直径约为 5 毫米的 Penetrox A-13;均匀铺开,确认已完全覆盖接触面
  63. 拆下高压接头下的可充气袋。
  64. 放置母排套件连接器,然后降至高压接头上。
    注
    4 个导片;将母排总成后端向上移动,以便安装;固定母排时如果需要过度用力,则母排可能已弯曲。检查母排是否损坏,必要时更换
  65. 安装将充电接口母排套件固定到高压接头的螺栓。
    注
    2 个螺栓,10 毫米,9 Nm;紧固后进行标记
  66. 对 Hioki 电阻计执行零点调节。请参阅 电阻表(零点调节)。
  67. 在高压母排引线至螺栓头的每个高压接头处执行 Hioki 电阻测试。
    注
    2 个高压接头;可接受的电阻值为 0.050 毫欧(50 微欧)至 0.195 毫欧(195 微欧)。如果电阻值高于 0.195 毫欧(195 微欧),请停止作业,并上报 Toolbox 会话。如果电阻值低于 0.050 毫欧(50 微欧),请重新放置探针并再次测量。如果电阻值反复在 0.00 毫欧 至 0.050 毫欧(50 微欧)之间变化,表明已通过 Hioki 测试,可执行下一步骤
  68. 安装用于固定母排罩检修盖板的紧固件。
    注
    1 个螺栓,10 毫米,9 Nm
  69. 将三相充电接口输入线束连接到高压接头。
    注
    1 个连接器;旋转控制臂并紧固锁片
  70. 脱下高压绝缘手套。
  71. 将左后车身线束放置在左侧 C 柱下饰板下方。
  72. 将左侧车身线束安装到后部车身。
    注
    1 个夹子
  73. 部分安装左侧 B 柱下饰板。
    注
    1 个推拉式卡子
  74. 执行冷却系统真空重新加注程序。请参阅 冷却系统 - 真空再充注 (Test/Adjust)。
  75. 连接低压电池。请参阅 低压电源(断开和连接) (Modify)。
  76. 解锁网关。请参阅 网关(解锁)。
  77. 选择Stop Thermal Fill/Drain > Run,然后等待例行程序完成。
  78. 选择Coolant Purge Start > Run,然后等待例行程序完成。
    注
    确保车辆未处于“前进”挡,将车辆换至“前进”挡时,此例行程序将停止。测试将持续约 10 分钟。测试中,速度将在 3500-6500 RPM(怠速 = 约 1500 RPM)之间变化,启动的阀门将在串联和并联之间切换。如果速度在 7000 RPM 左右徘徊,则表示冷却液泵存在气锁状况,请再次执行真空加注。继续加注冷却液并排空空气,直至冷却液液位介于罐上的 NOM 线与 MAX 线之间。
  79. 检查冷却液液位,必要时加满,然后安装冷却液瓶瓶盖。
    注
    确保冷却液液位处于 "Max" 线处。
  80. 紧固两个高压电池右前螺栓。
    136 Nm (100.3 lbs-ft)
    提示
    推荐使用以下工具
    • 梅花 Plus EP20 套筒
    • 1/2 英寸反向棘轮扳手,带轮盘转换,ZEBRA 1/2 英寸 72 齿 250 毫米反向棘轮
    • 1/2 英寸外梅花钻头,6 毫米
  81. 安装驾驶室右前地毯支架检修塞。
  82. 将驾驶室右前主地毯折叠回原位。
  83. 安装中控台右前侧面板。请参阅 侧板 - 前 - 中控台 - 左侧 ((拆卸和更换))。
  84. 对车辆左侧重复第 80 步至第 83 步。
  85. 紧固高压电池内部左右后螺栓。
    66 Nm (48.7 lbs-ft)
    提示
    推荐使用以下工具
    • 3/8 英寸棘轮扳手,带轮盘转换,ZEBRA 3/8 英寸 72 齿 175 毫米反向棘轮
    • 16 毫米深套筒
    • 3 英寸加长件
  86. 拆下驾驶室后地毯和车身之间的气囊。
  87. 紧固高压电池内部左右中间螺栓。
    66 Nm (48.7 lbs-ft)
    提示
    推荐使用以下工具
    • 3/8 英寸棘轮扳手,带轮盘转换,ZEBRA 3/8 英寸 72 齿 175 毫米反向棘轮
    • 16 毫米深套筒
    • 3 英寸加长件
  88. 将后部主地毯左右侧折叠回原位。
  89. 连接第二排 40 百分比座椅连接器。
  90. 安装第二排右侧座椅总成。请参阅 座椅 - 第二排 - 右侧(5 座) ((拆卸和安装))。
  91. 检查冷却液液位,必要时加满,然后安装冷却液瓶瓶盖。
    注
    确保冷却液液位处于 "Max" 线处。
  92. 退出“维护模式”。请参阅 维护模式。
  93. 安装HEPA 空调滤清器总成。请参阅 滤清器 - 活性炭和 HEPA ((拆卸和更换))。
  94. 安装前备箱后挡板。请参阅 前备箱挡板 - 后部(拆卸和更换)。
  95. 将车辆从双柱举升机上移走。请参阅 举升车辆 - 双柱举升机。
