电动转向柱 - 左驾驶 ((拆卸和更换))

校正代码 3205010102 FRT 1.08 注意：除非本程序中另有明确规定，否则上文所列校正代码及相关 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时深入了解 FRT 及其创建方式。 注意：请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意：请参阅人体工程学注意事项查看安全健康的作业规程。

  • 2026-08-21: 更正了将转向柱固定到横梁的螺母的数量。
  • 2026-07-09: 根据最新验证更新了拆卸方法。
  • 2025-12-03: 添加了拆卸/安装转向柱控制模块以及左侧膝部气囊的步骤。
  • 2025-10-27: 添加了校准例行程序。

扭矩规格

表 1. 扭矩规格： 电动转向柱 - 左驾驶 ((拆卸和更换))
描述 扭矩值 推荐工具 重复使用/更换 备注
将转向机总成固定到电动转向柱的螺栓
18 Nm (13.3 lbs-ft)
  • 13 毫米深套筒
  • 棘轮/扭矩扳手
 更换 1111523-00-A
将转向柱固定到横梁的螺母（4 个）
15 Nm (11.1 lbs-ft)
  • 13 毫米深套筒
  • 3/8 英寸棘轮扳手，带轮盘转换，ZEBRA 3/8 英寸 72 齿 175 毫米反向棘轮
  • 无绳棘轮/冲击钻
 重复使用
将仪表板总成固定到左侧下部横梁的螺钉（4 个）
2.3 Nm (1.7 lbs-ft)
  • 梅花 T20 套筒
 重复使用

拆卸

  1. 打开左前车门，降下左前车窗，然后将左前座椅向后移动。
  2. 在触摸屏上，点击Controls > Steering，使用左侧滚轮将转向柱调整至最外最低位置。
  3. 断开低压电池电源。请参阅 低压电源（锂）（断开和连接） (Modify)。
  4. 拆卸前备箱储物单元。请参阅 前备箱储物单元（拆卸和更换）。
  5. 拆卸仪表板左侧端盖。请参阅 仪表板 - 端盖 - 基板 - 左侧 ((拆卸和更换))。
  6. 如有配备：拆下左侧膝部气囊。请参阅 膝部气囊 - 左侧 ((拆卸和更换))。
  7. 拆下仪表板下部总成。请参阅 饰板总成 - 下 - 仪表板 ((拆卸和更换))。
  8. 拆下左侧脚部空间进气槽。请参阅 风管 - 驾驶位 - 脚部空间 ((拆卸和更换))。
  9. 拆卸转向柱控制模块。请参阅 转向柱控制模块 ((拆卸和安装))。

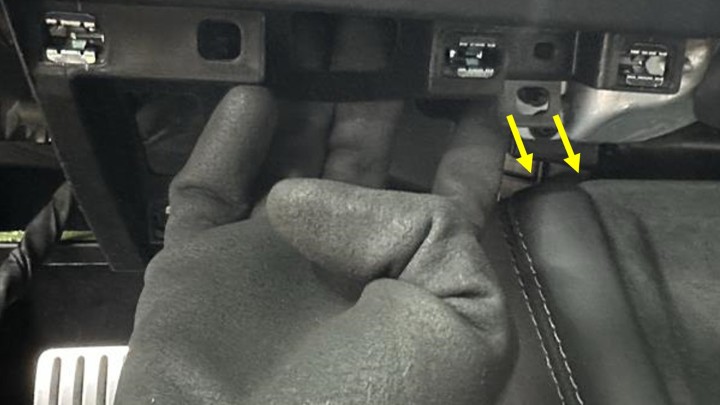

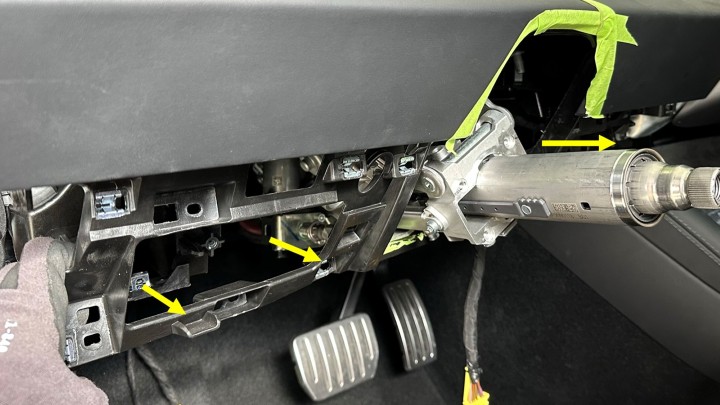

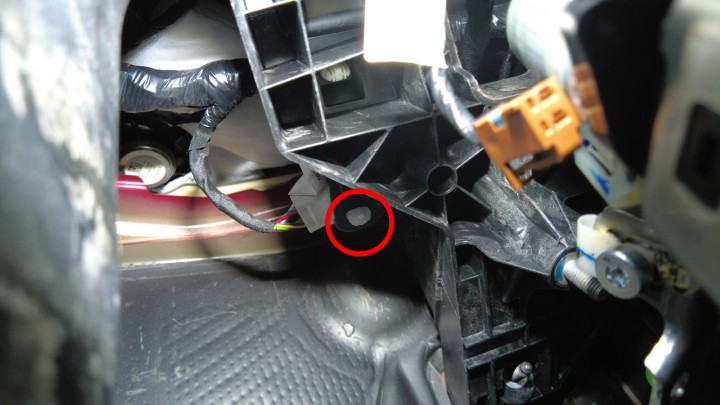

  10. 拆下将仪表板总成固定到左侧下部横梁的螺钉（4 个）。
    提示
    推荐使用以下工具
    • 梅花 T20 套筒

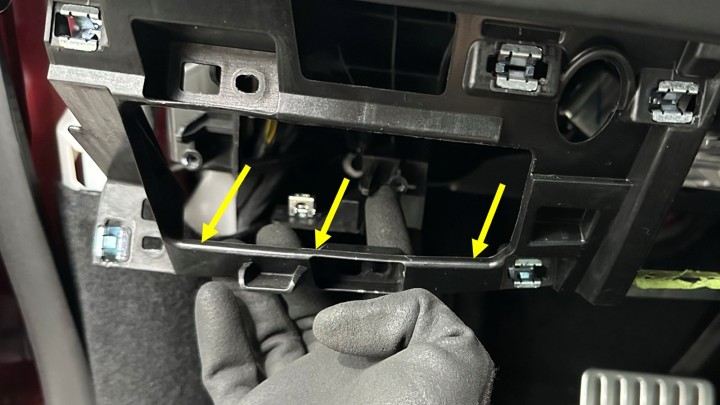

  11. 拆下转向柱下部间隙隔套。请参阅 间隙隐藏饰板 - 转向柱 - 下部 ((拆卸和更换))
  12. 拆下转向柱上部间隙隔套。请参阅 转向柱间隙隐藏饰板 - 上 - 仪表板 ((拆卸和更换))。

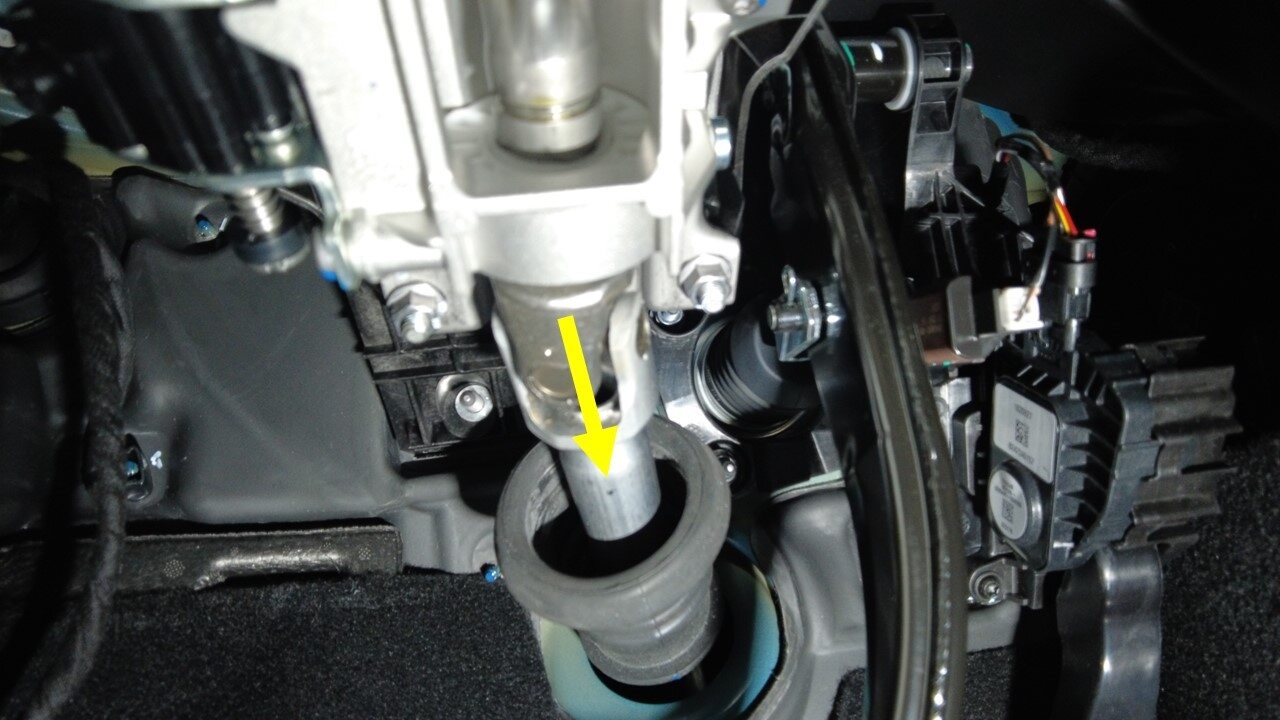

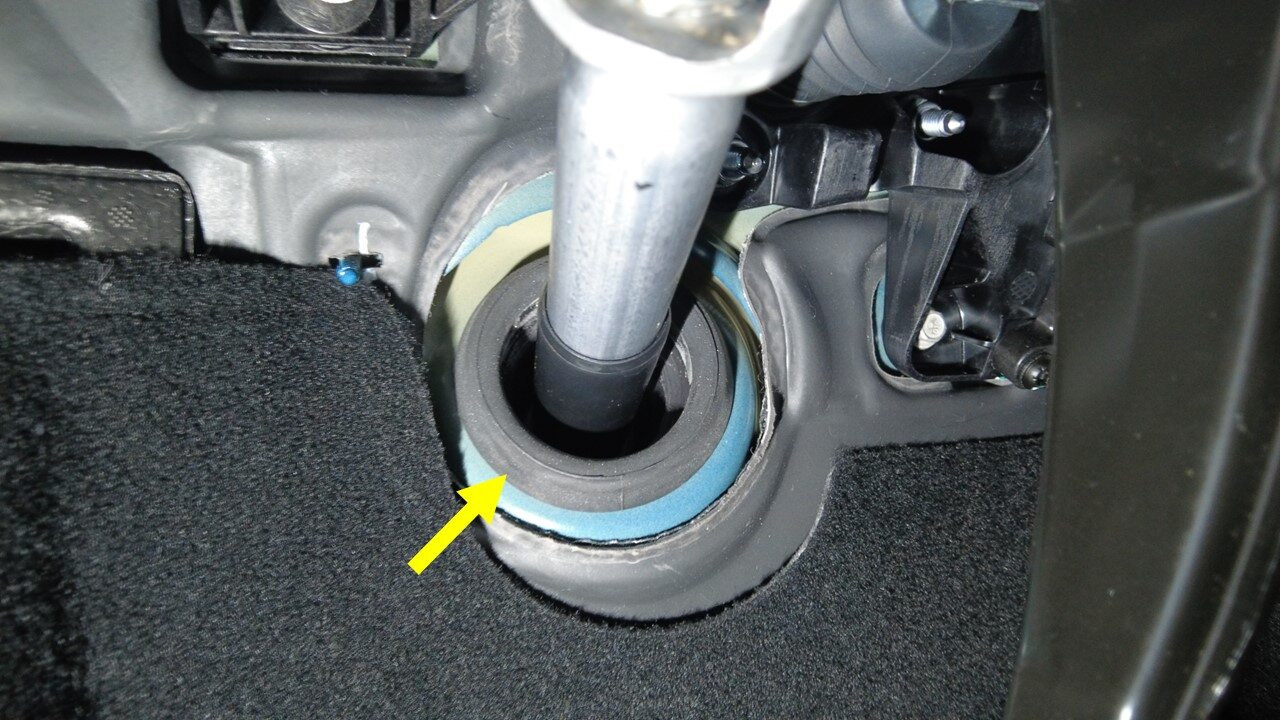

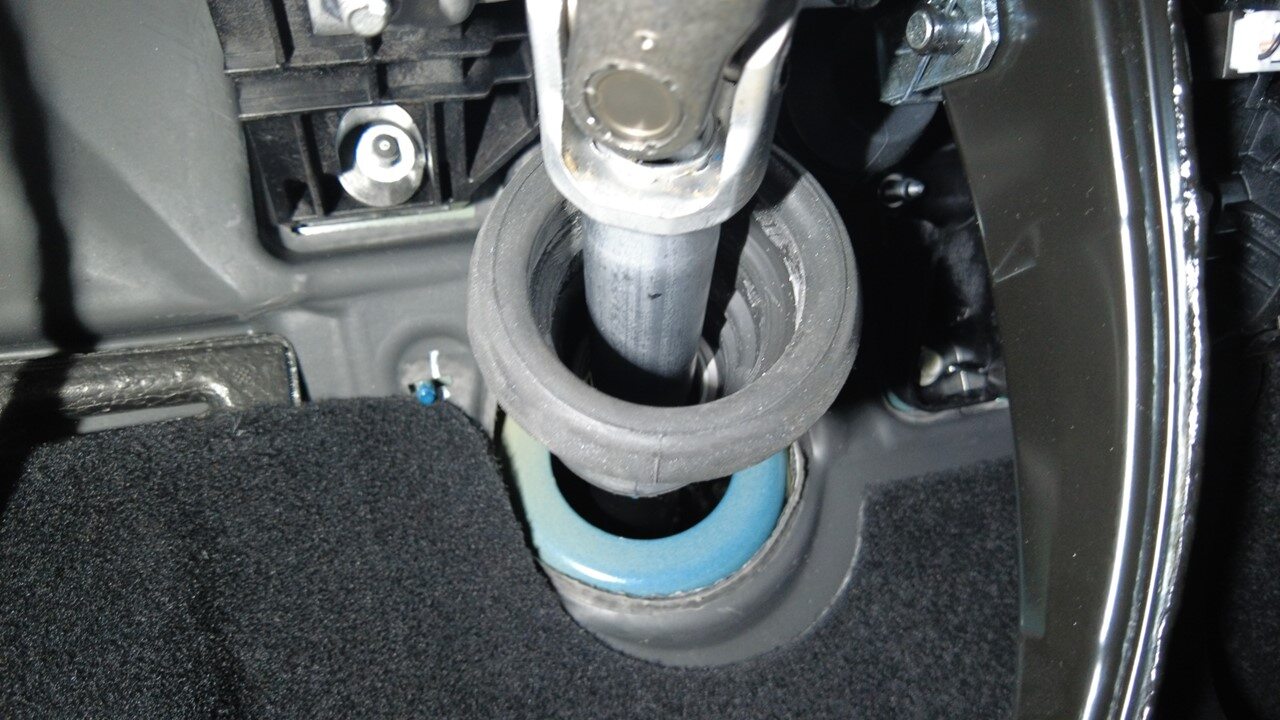

  13. 将转向轴护套从隔板上松开，然后将其拉入车辆。
    提示
    先松开一个点，然后逐步操作将护套从隔板上拆下。

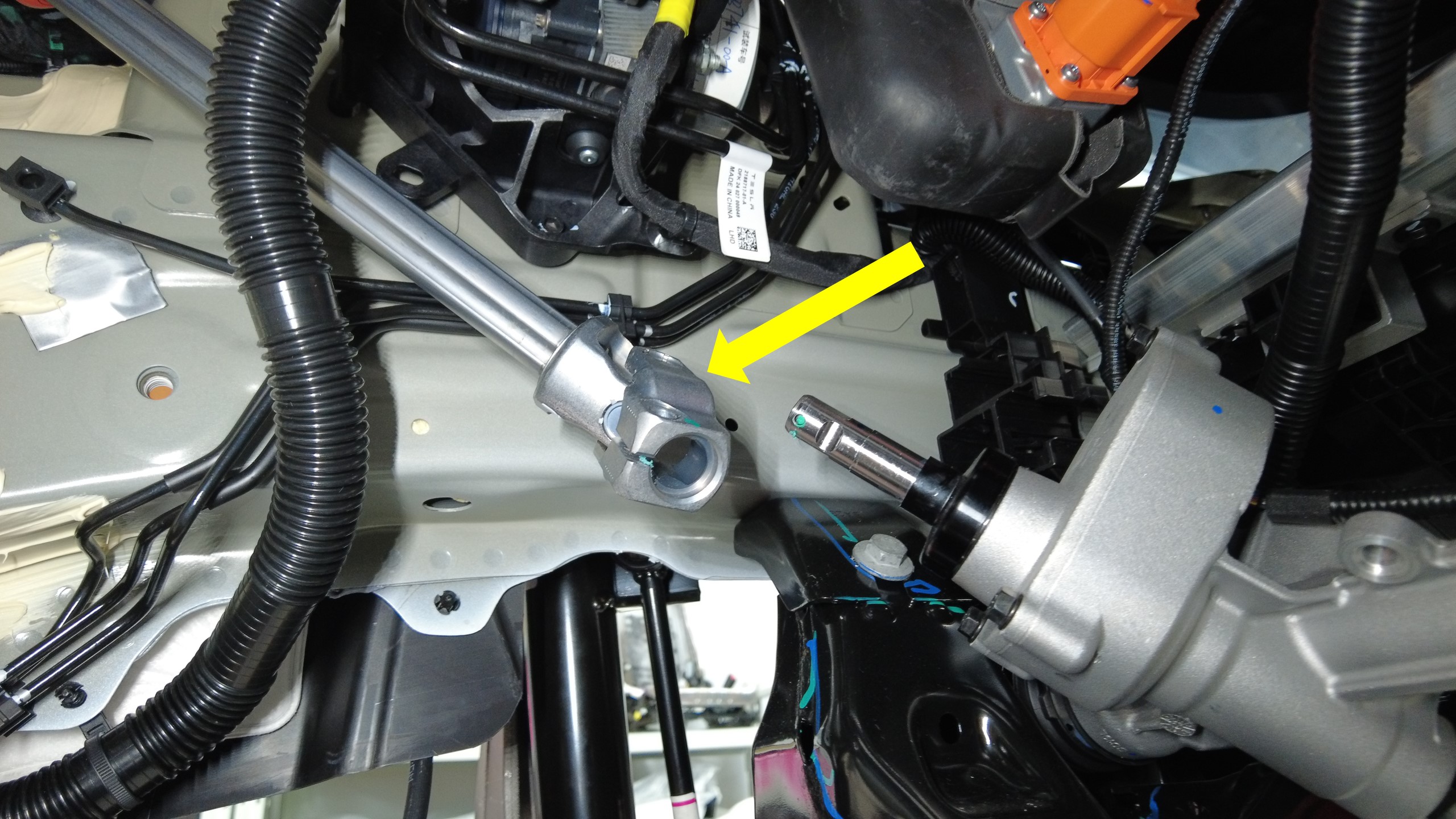

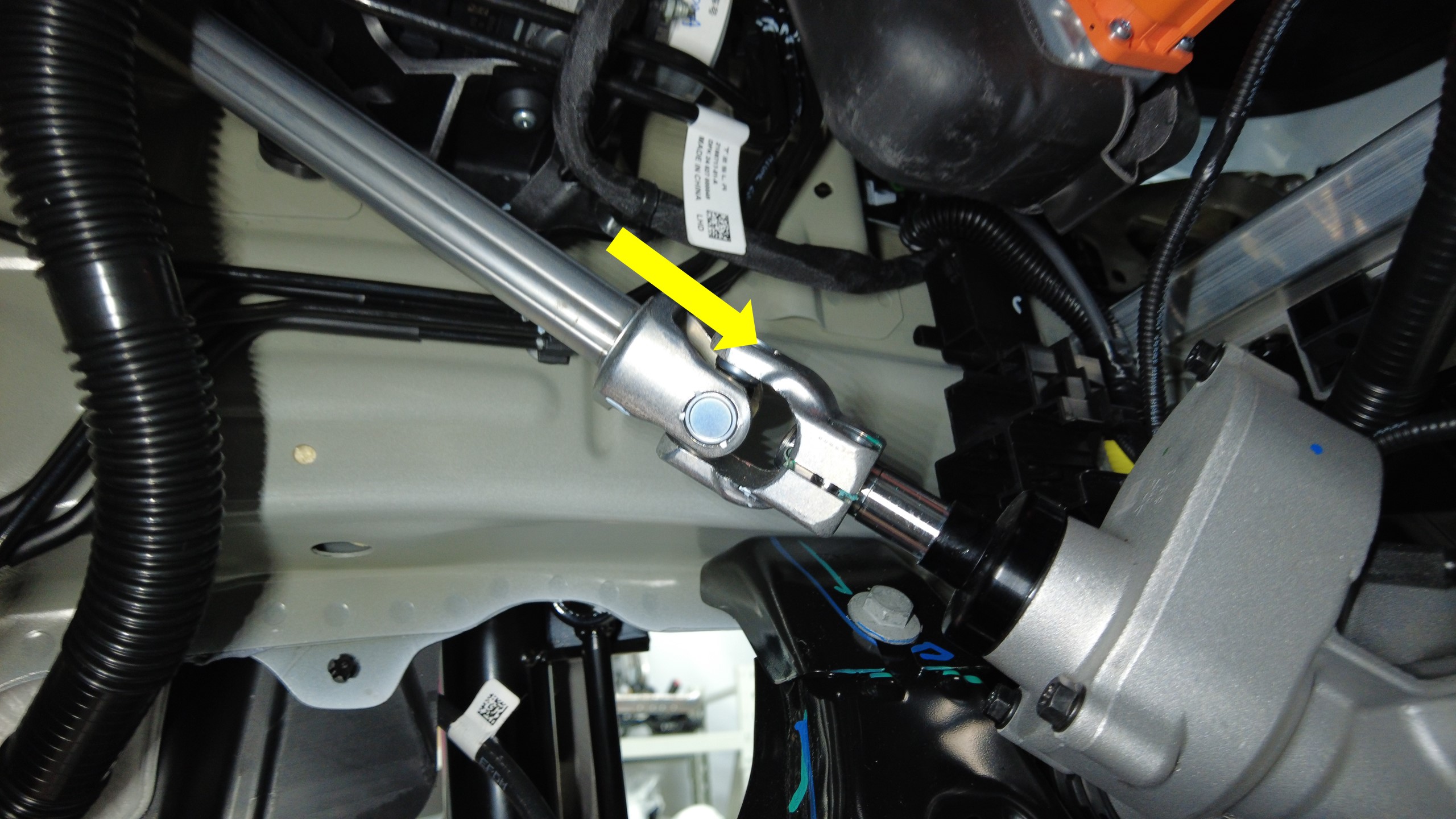

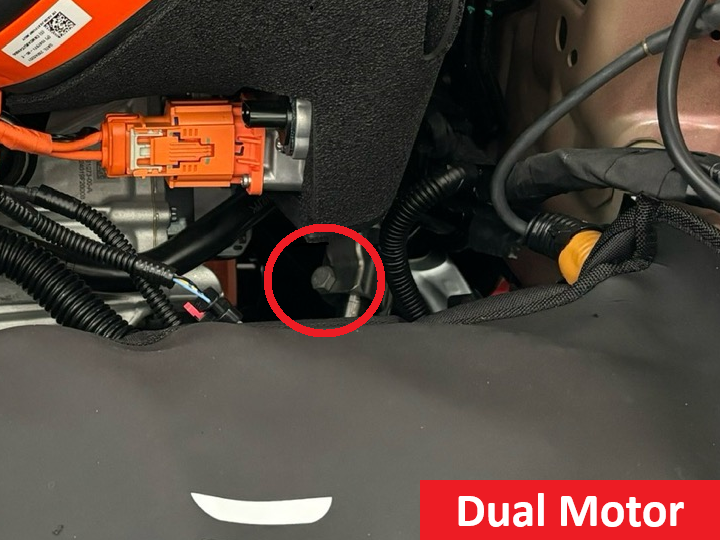

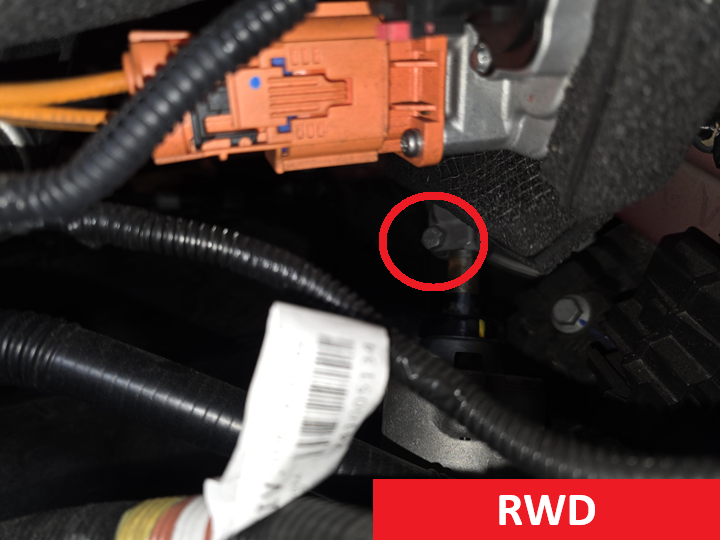

  14. 拆下并弃用将转向机总成固定到电动转向柱的螺栓。
    提示
    推荐使用以下工具
    • 13 毫米深套筒
    • 棘轮/扭矩扳手
  15. 向上滑动电动转向柱，将其从转向机总成上拆下。
    提示
    必要时摇动或者使用无弹力锤辅助分离。

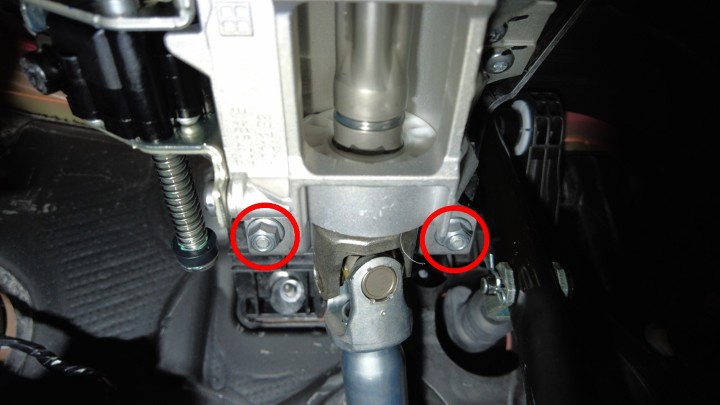

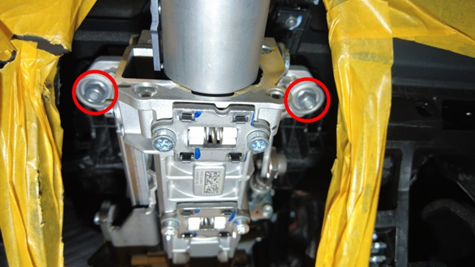

  16. 拆下将转向柱固定到横梁的上下螺母（4 个）。
    提示
    推荐使用以下工具
    • 13 毫米深套筒
    • 3/8 英寸棘轮扳手，带轮盘转换，ZEBRA 3/8 英寸 72 齿 175 毫米反向棘轮
    • 无绳棘轮/冲击钻

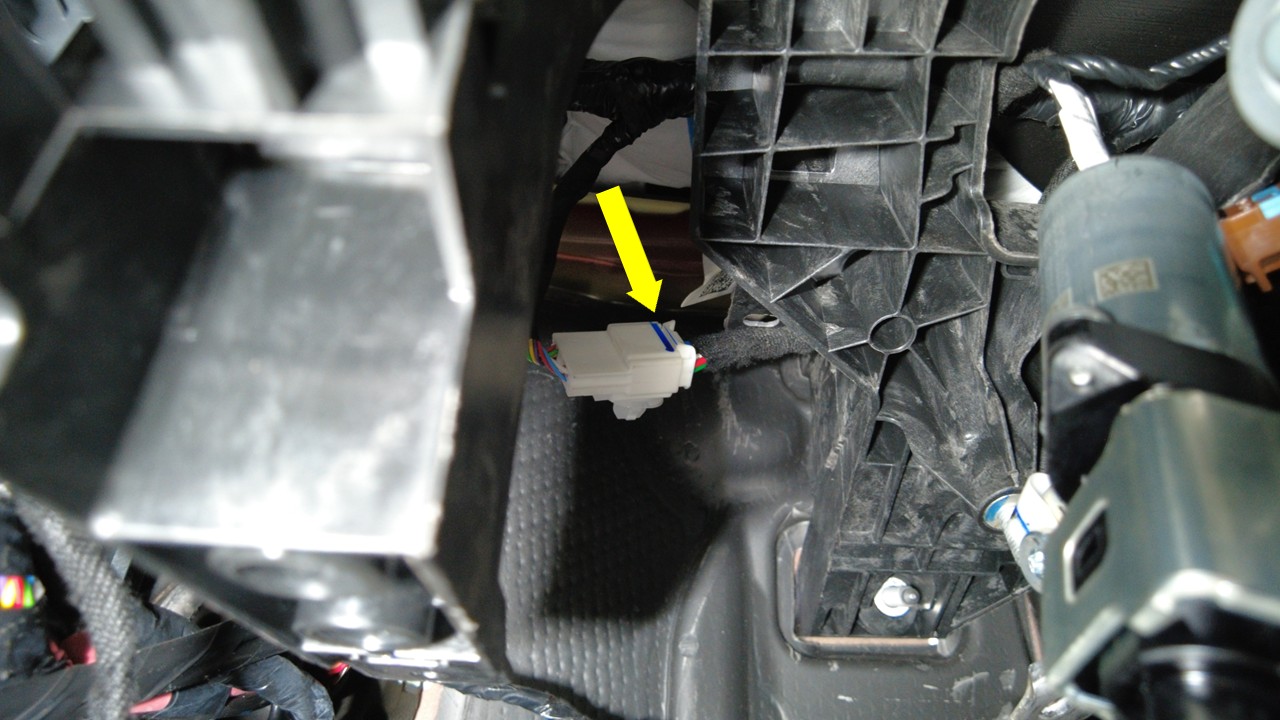

  17. 松开卡子，将仪表板线束连接器从电动转向柱上断开。

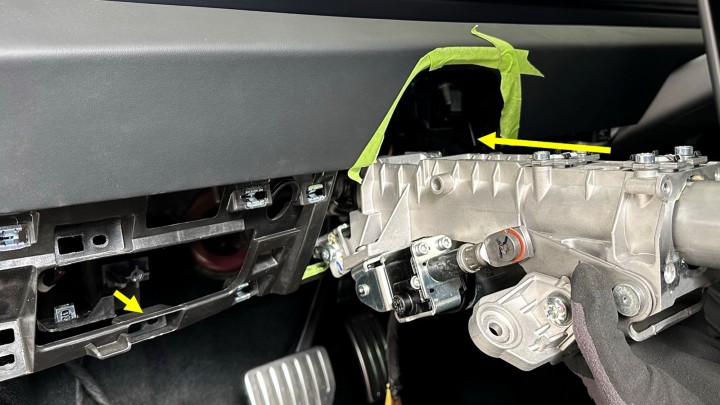

  18. 在协助下，小心地移动转向柱，将其从车辆上拆下。
    警告
    注意避免触碰到周围部件，同时请勿用力过猛，以免损坏仪表板。
    注
    轻轻向外拉动仪表板，以为拆卸转向柱留出更多空间。
    注
    确保转向柱电机未被仪表板上的塑料梁挡住。

安装

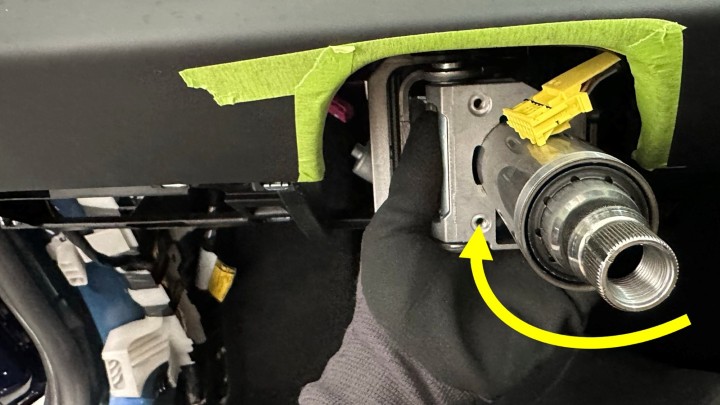

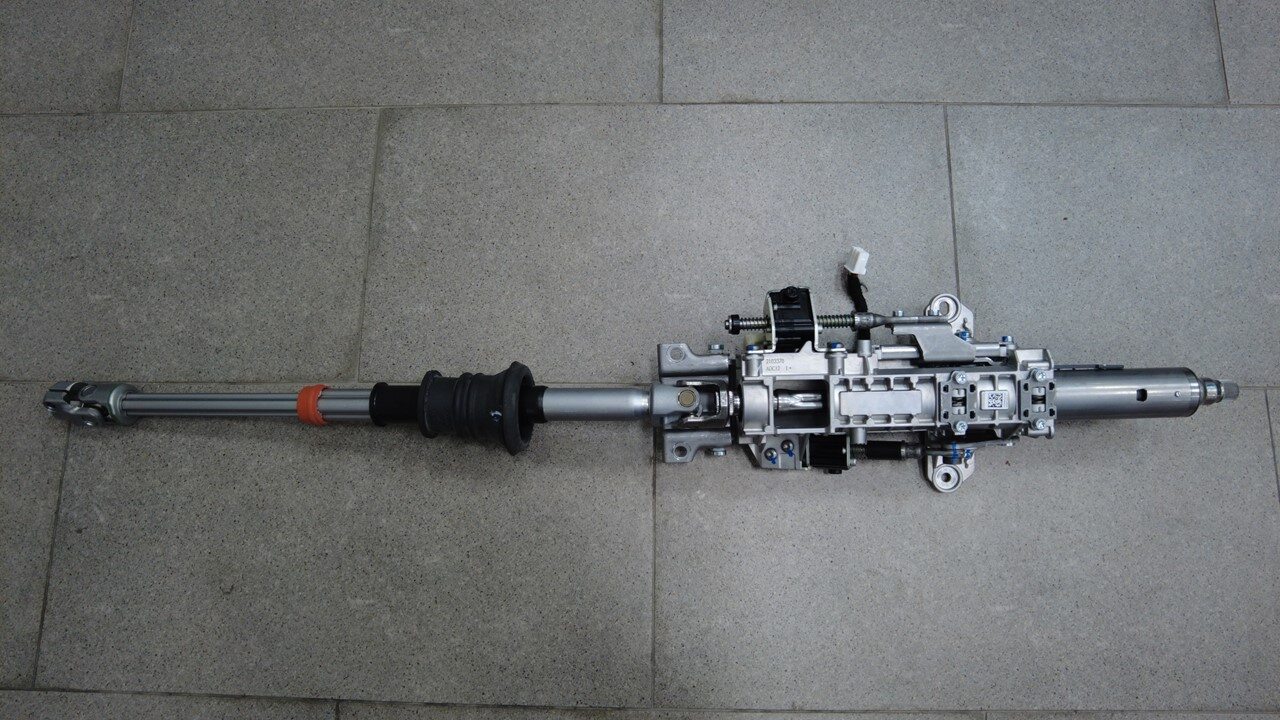

  1. 在协助下，将转向柱穿过仪表板放置入位，以备安装。
    注
    将转向柱上下颠倒放置，以免电机卡入塑料梁。顺时针旋转转向柱，以便安装连接器。
    注
    必要时可寻求协助，以安装转向轴。
    注
    请勿用力过猛，以免损坏仪表板。
  2. 将仪表板线束连接到电动转向柱上，然后安装卡子。
  3. 安装将转向柱固定到横梁的上下螺母（4 个）。
    15 Nm (11.1 lbs-ft)
    注
    确保转向柱控制模块已正确就位。
    • 13 毫米深套筒
    • 3/8 英寸棘轮扳手，带轮盘转换，ZEBRA 3/8 英寸 72 齿 175 毫米反向棘轮
    • 无绳棘轮/冲击钻
  4. 向下滑动中间轴总成，将其安装到转向机总成上。
    注
    确保中间轴已正确对齐并完全就位。
  5. 安装一个新的螺栓，将中间轴总成固定到转向机总成上。
    18 Nm (13.3 lbs-ft)
    注
    确保转向柱控制模块已正确就位。
    • 13 毫米深套筒
    • 棘轮/扭矩扳手
  6. 将转向轴护套紧固到隔板上的正确位置。
  7. 安装转向柱上部间隙隔套。请参阅 转向柱间隙隐藏饰板 - 上 - 仪表板 ((拆卸和更换))。
  8. 安装转向柱下部间隙隔套。请参阅 间隙隐藏饰板 - 转向柱 - 下部 ((拆卸和更换))
  9. 安装将仪表板总成固定到左侧下部横梁的螺钉（4 个）。
    提示
    推荐使用以下工具
    • 梅花 T20 套筒
  10. 安装转向柱控制模块。请参阅 转向柱控制模块 ((拆卸和安装))。
  11. 安装左侧脚部空间进气槽。请参阅 风管 - 驾驶位 - 脚部空间 ((拆卸和更换))。
  12. 安装仪表板下部总成。请参阅 饰板总成 - 下 - 仪表板 ((拆卸和更换))。
  13. 如有配备：安装左侧膝部气囊。请参阅 膝部气囊 - 左侧 ((拆卸和更换))。
  14. 安装左侧仪表板端盖板。请参阅 仪表板 - 端盖 - 基板 - 左侧 ((拆卸和更换))。
  15. 连接低压电池电源。请参阅 低压电源（锂）（断开和连接） (Modify)。
  16. 解锁车辆网关。请参阅 网关（解锁）。
  17. 运行 PROC_STEERING_COLUMN_CALIBRATIONvia Service Mode:Chassis ➜ Steering ➜ Calibrate Steering Columnvia Toolbox:(link)。
  18. 退出“维护模式”。
  19. 安装前备箱储物单元请参阅 前备箱储物单元（拆卸和更换）。
  20. 将转向柱恢复原位。
  21. 升起左侧前车窗并关闭左侧前车门。
