靠背 - 第二排座椅总成 - 左侧 ((拆卸和更换))

校正代码 1305002102 FRT 0.48 注意：除非本程序中另有明确规定，否则上文所列校正代码及相关 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时深入了解 FRT 及其创建方式。 注意：请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意：请参阅人体工程学注意事项查看安全健康的作业规程。

拆卸

  1. 拆下第二排左侧座椅总成。请参阅 座椅 - 第二排 - 左侧（5 座） ((拆卸和安装))。

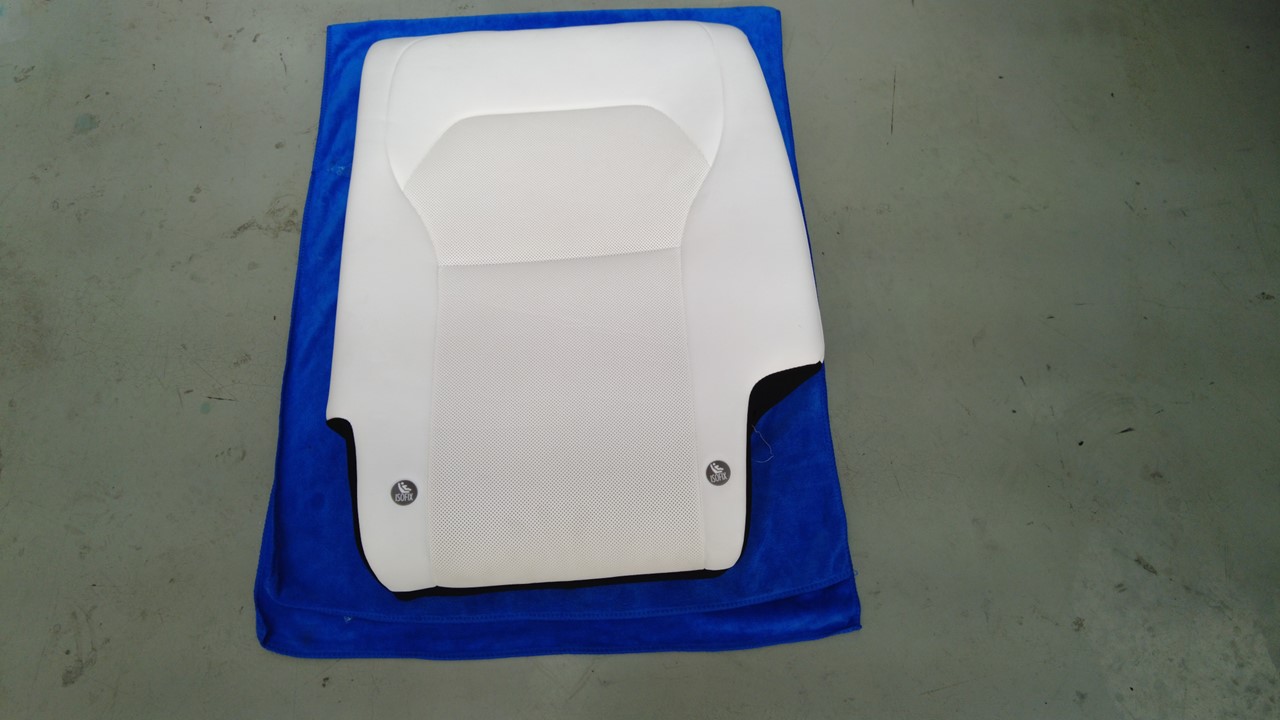

  2. 在协助下，将第二排左侧座椅总成放置到有垫层的表面。
    注
    折叠中间扶手以稳定重量。避免座椅总成翻倒。必要时使用压舱袋以及任何其他支撑物。
  3. 拆下第二排左侧座椅头枕。请参阅 头枕 - 第二排座椅 - 左侧 ((拆卸和更换))。
  4. 拆下第二排左侧座椅头枕内外导锁。请参阅 导锁 - 头枕 - 第二排 - 左侧 ((拆卸和更换))。
  5. 拆下第二排左侧孔罩。请参阅 安全带导向罩盖 - 第二排 - 左侧 ((拆卸和更换))。

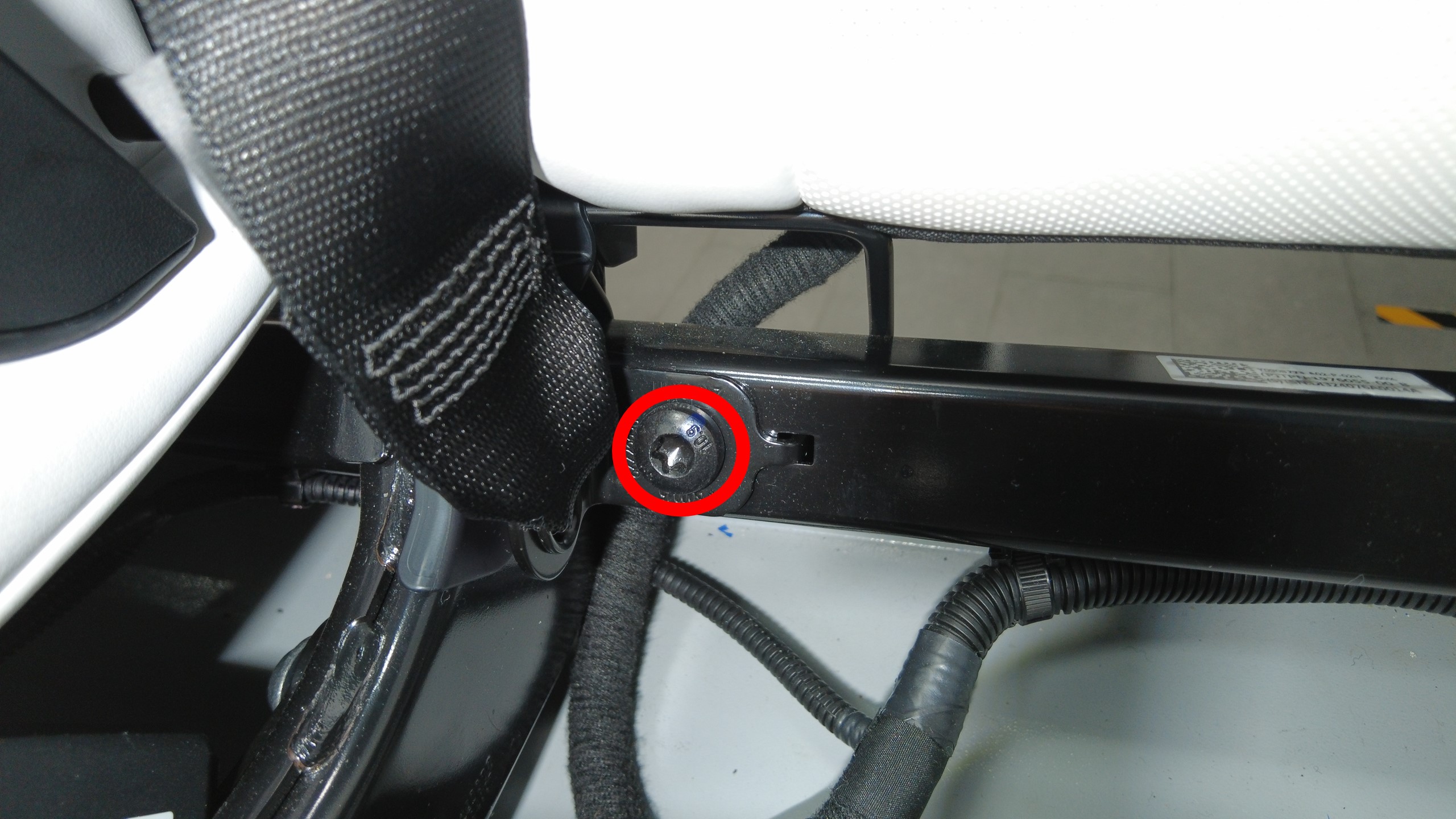

  6. 拆下并弃用将下部锚固件固定到第二排中间卷收器的螺栓。
    提示
    推荐使用以下工具
    • 梅花 T50 套筒

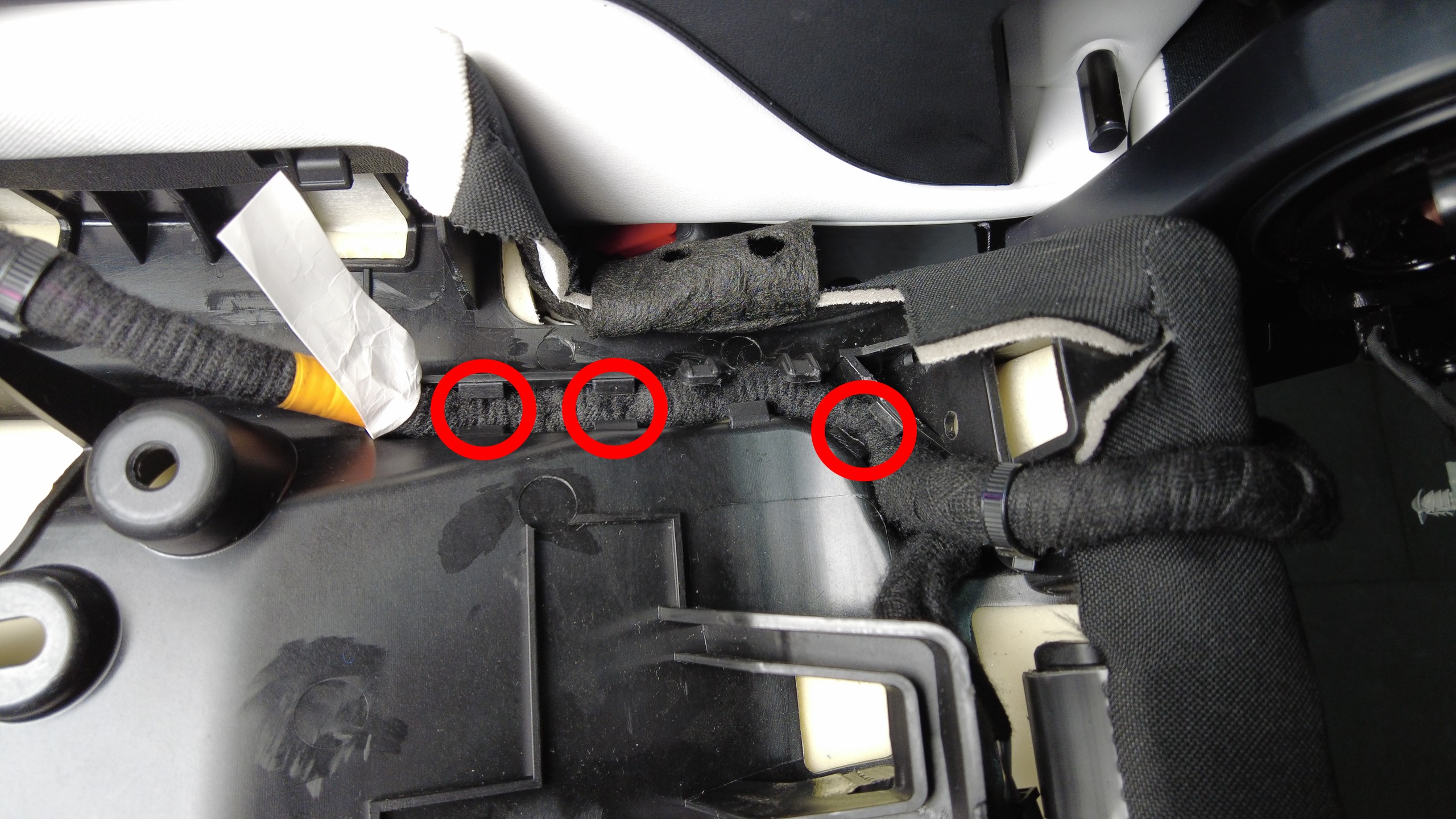

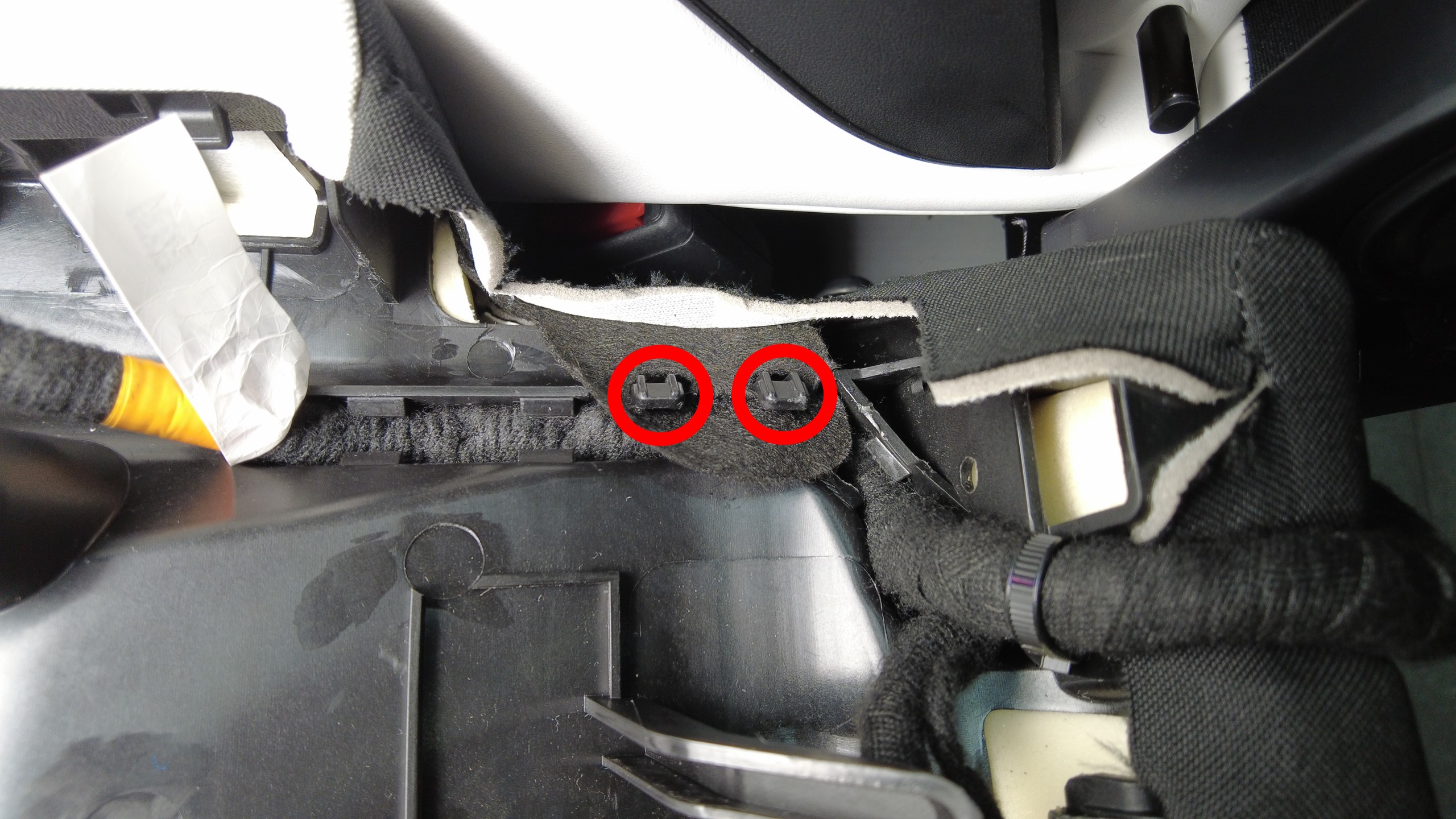

  7. 拆下将第二排左侧座椅靠背基板固定到框架的卡子（3 个）。

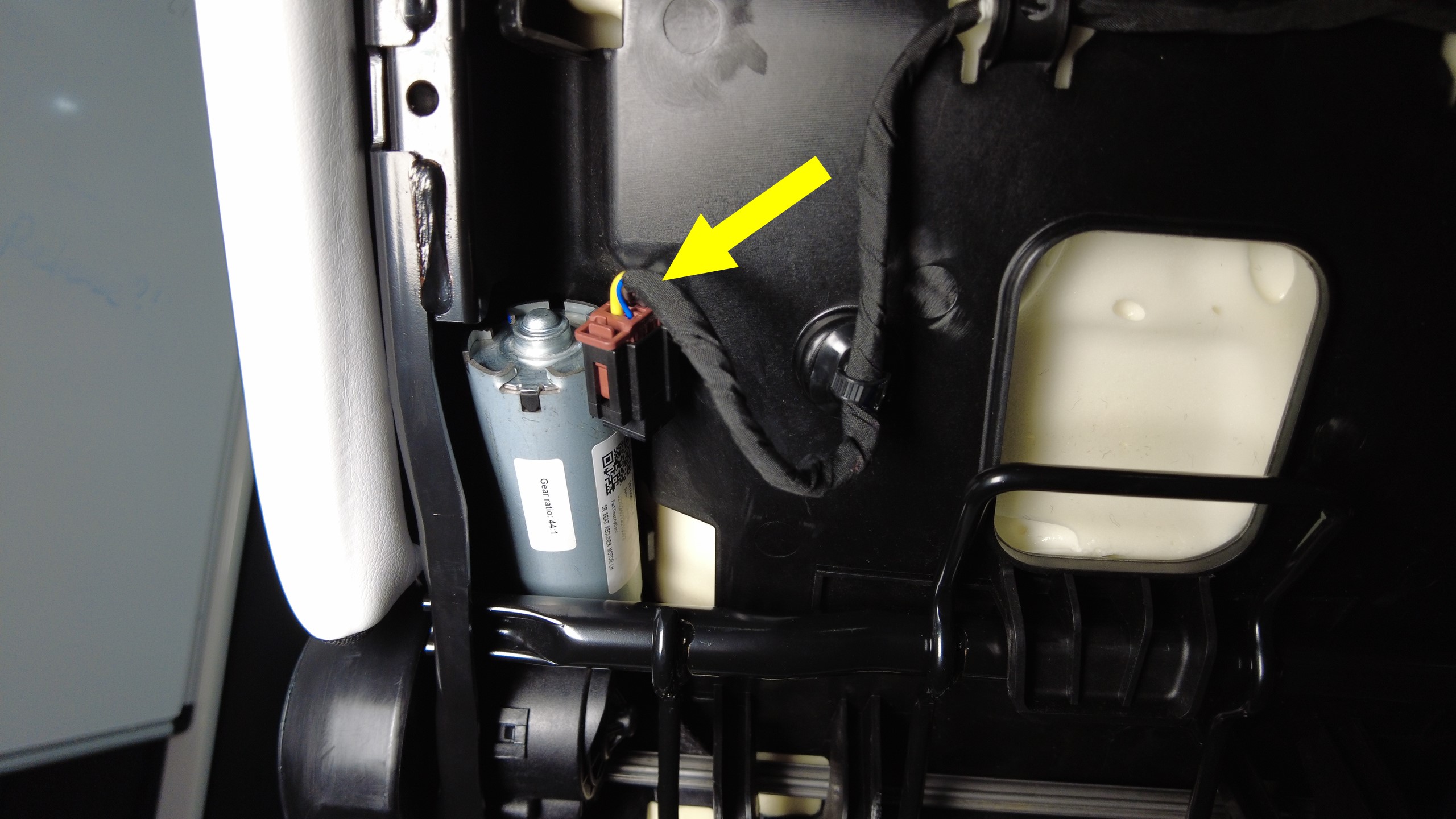

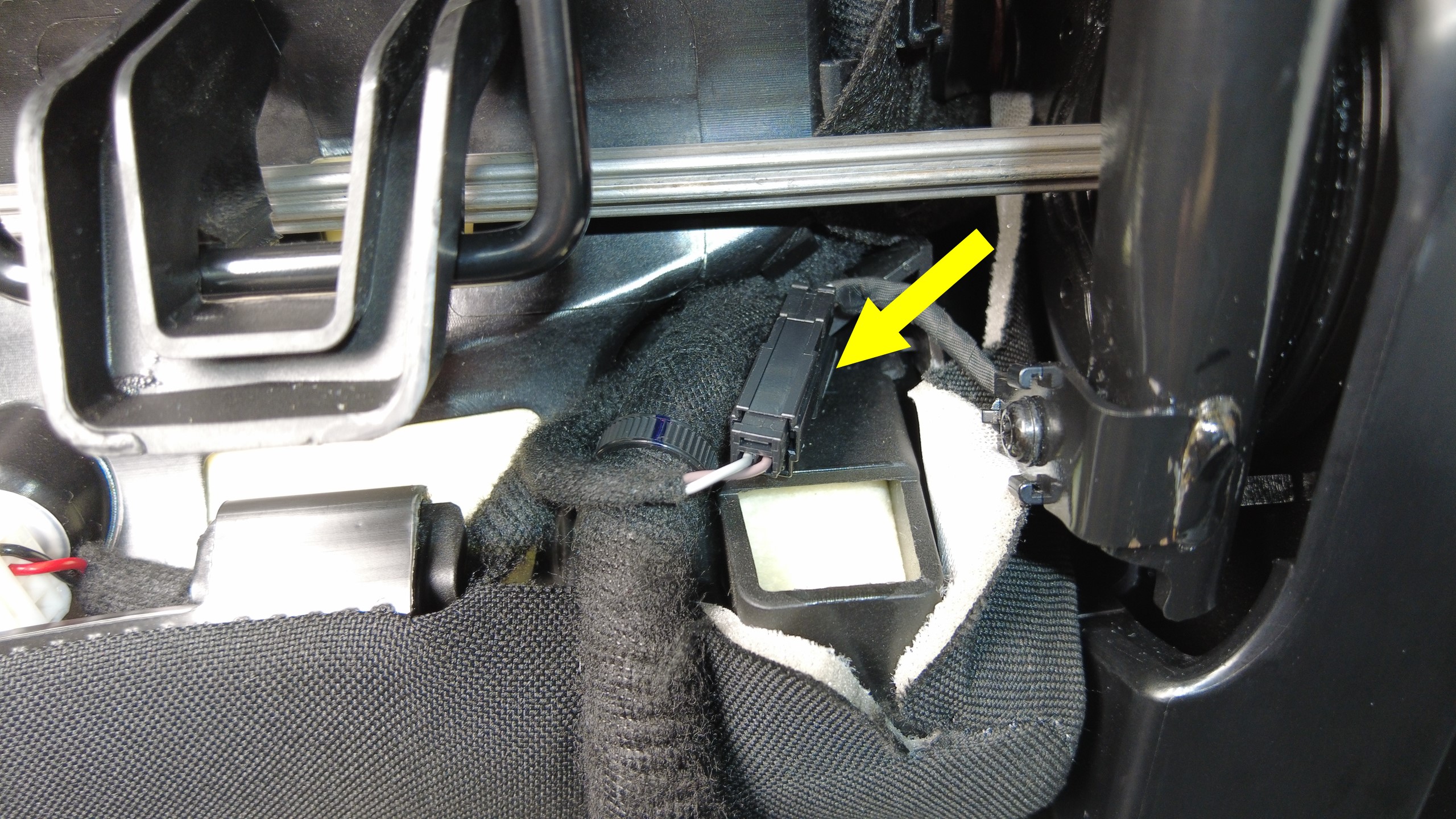

  8. 断开第二排左侧座椅靠背调整电机连接器。

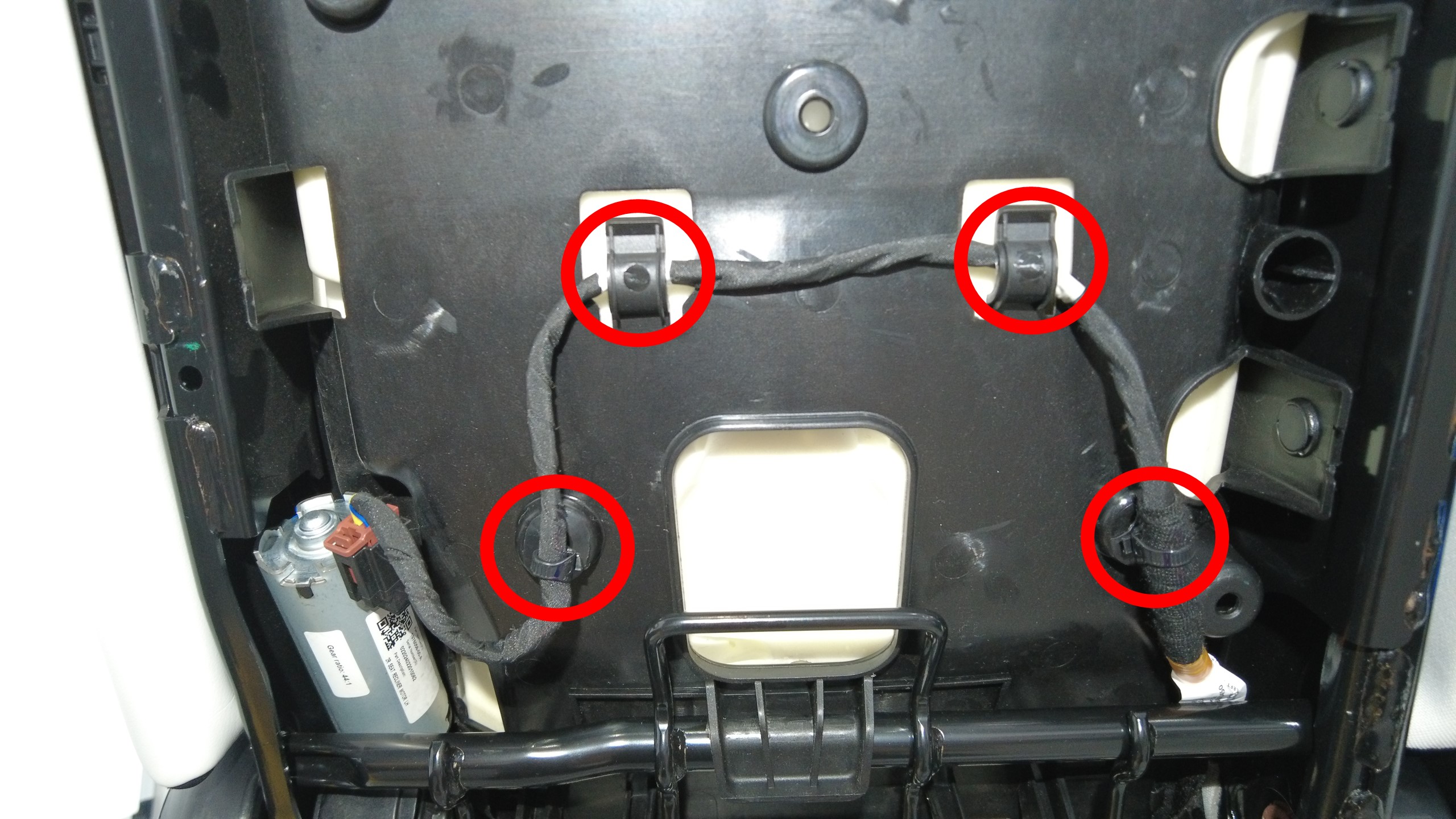

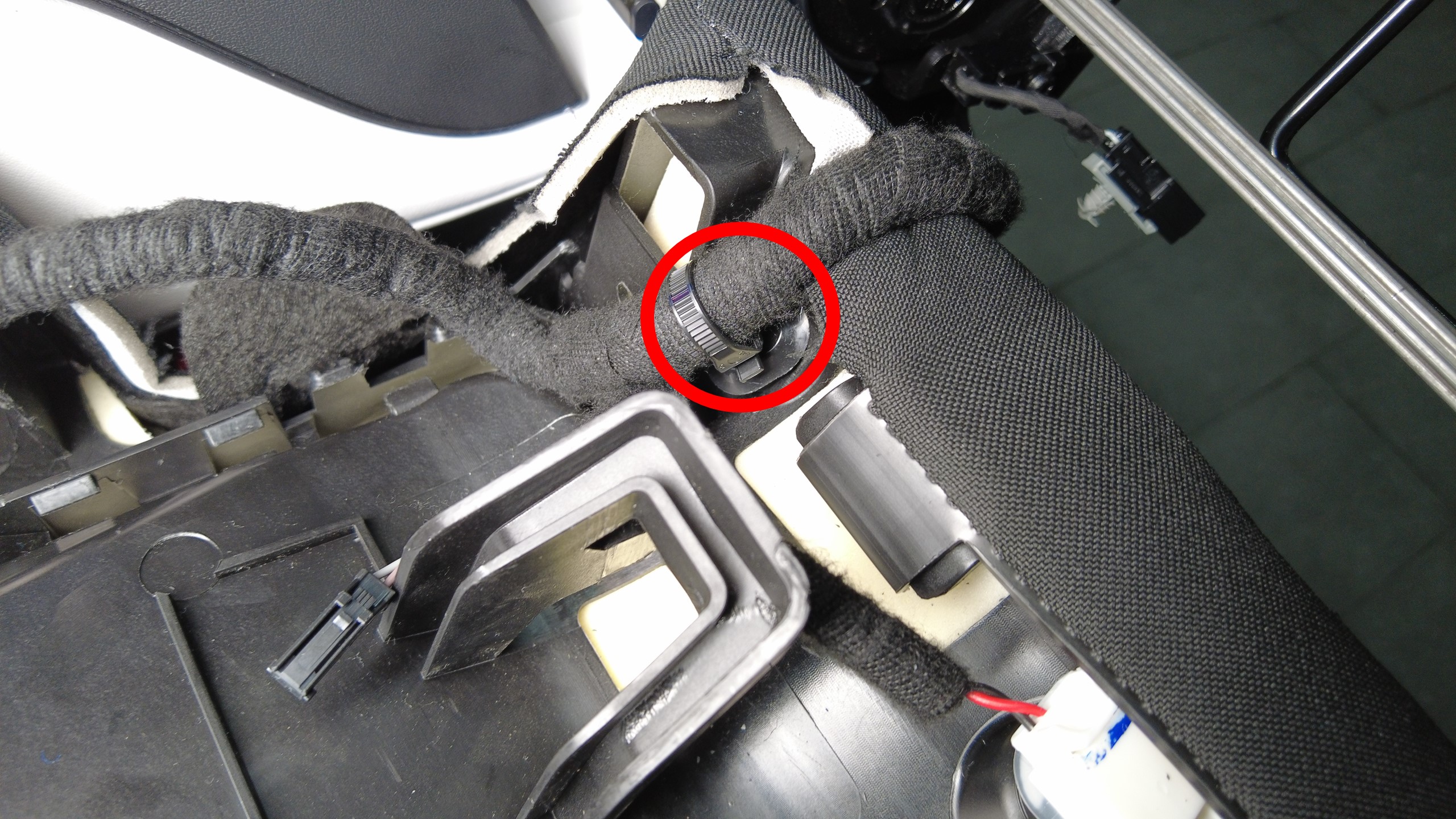

  9. 将第二排左侧座椅靠背调整电机线束从基板上松开。

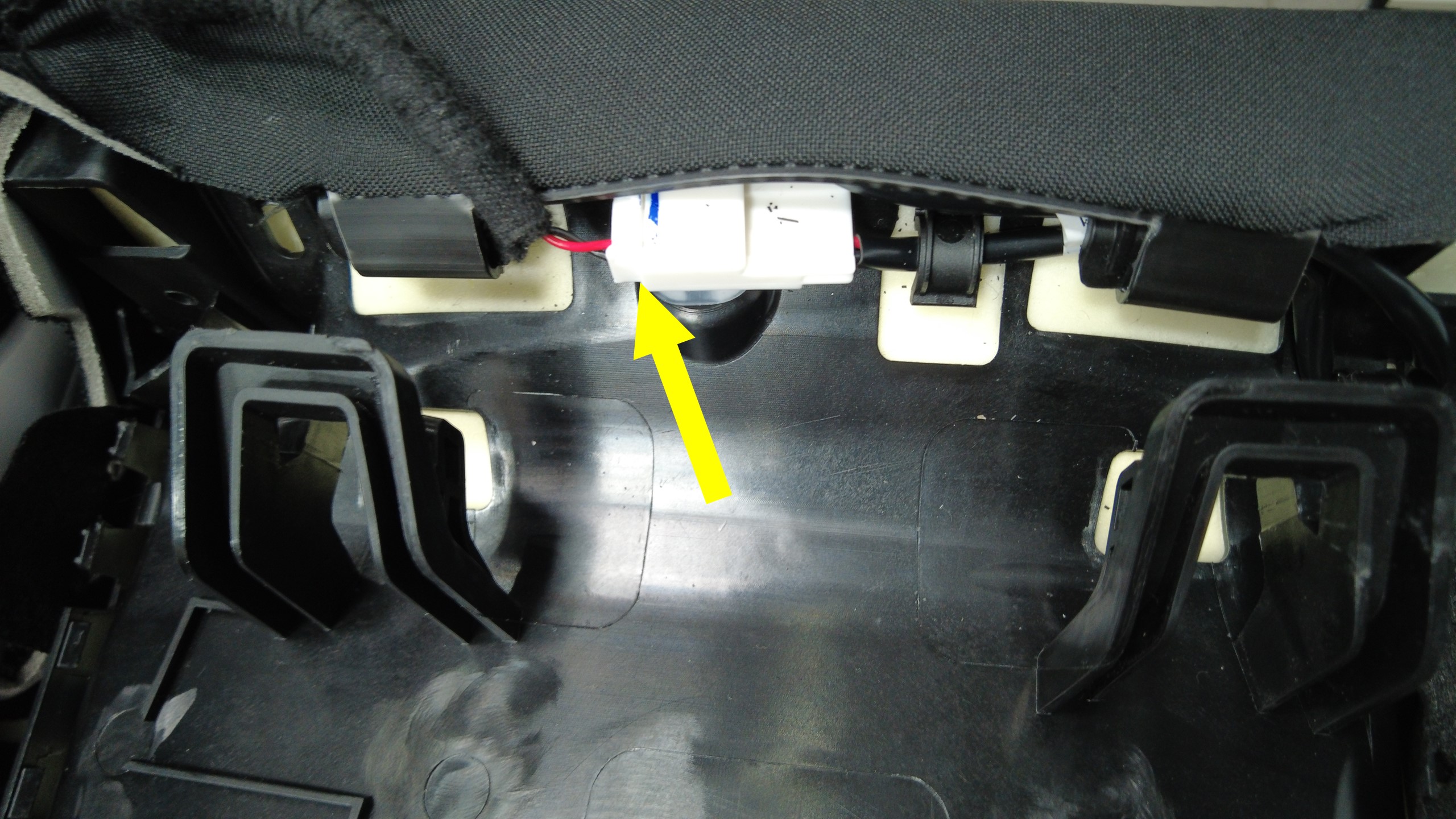

  10. 松开第二排左侧座椅位置传感器连接器卡子。

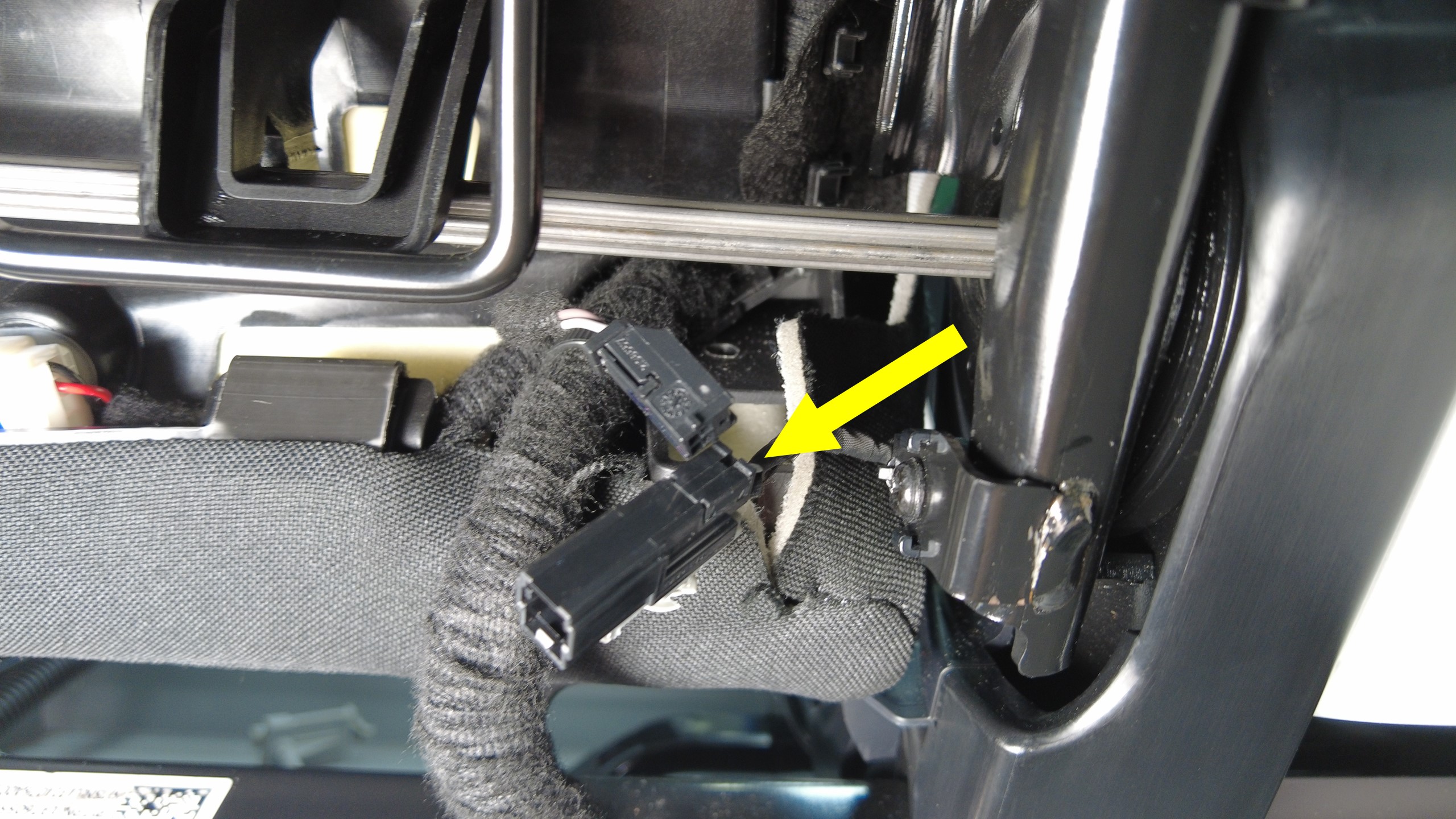

  11. 断开第二排左侧座椅位置传感器连接器。

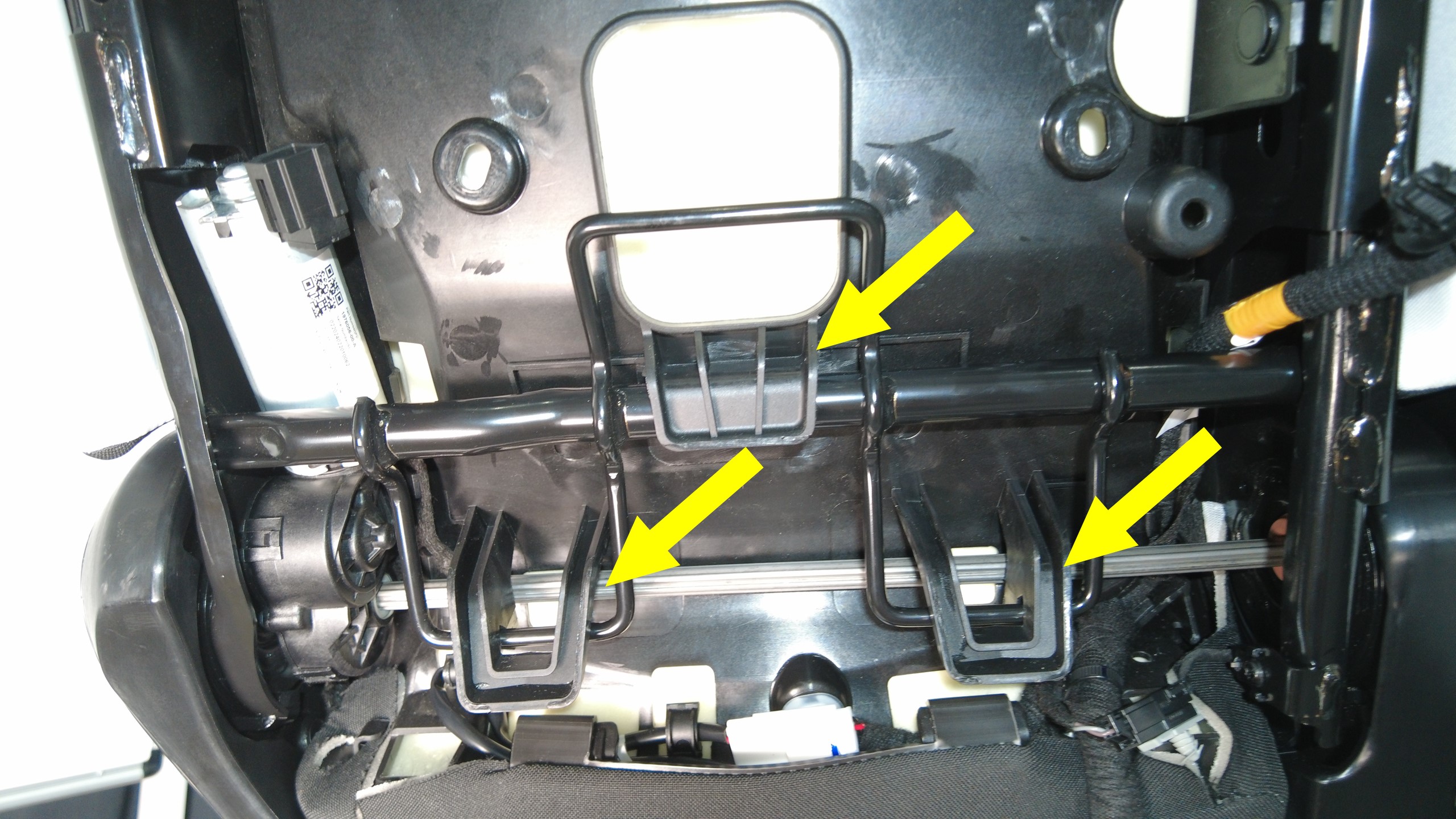

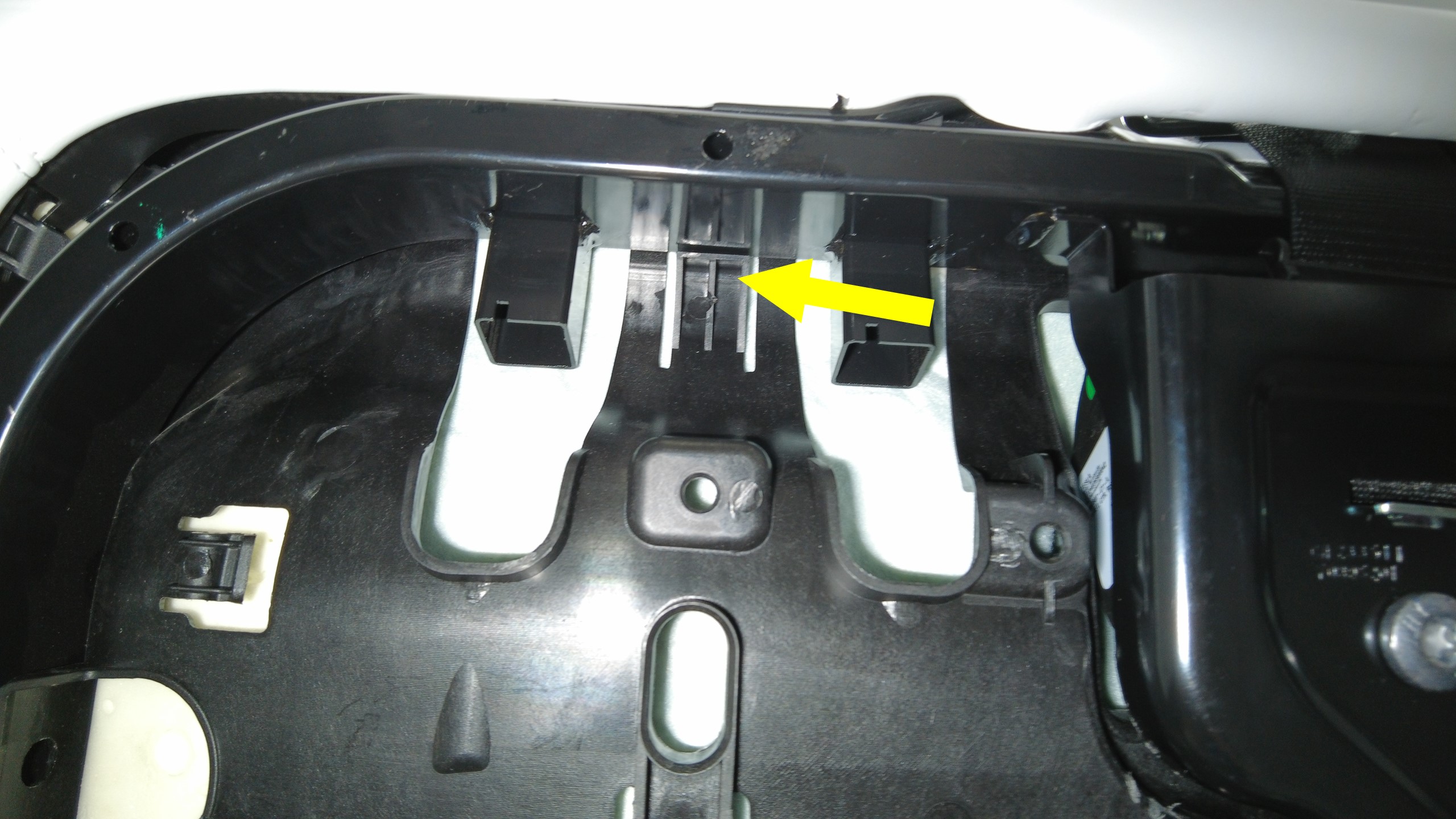

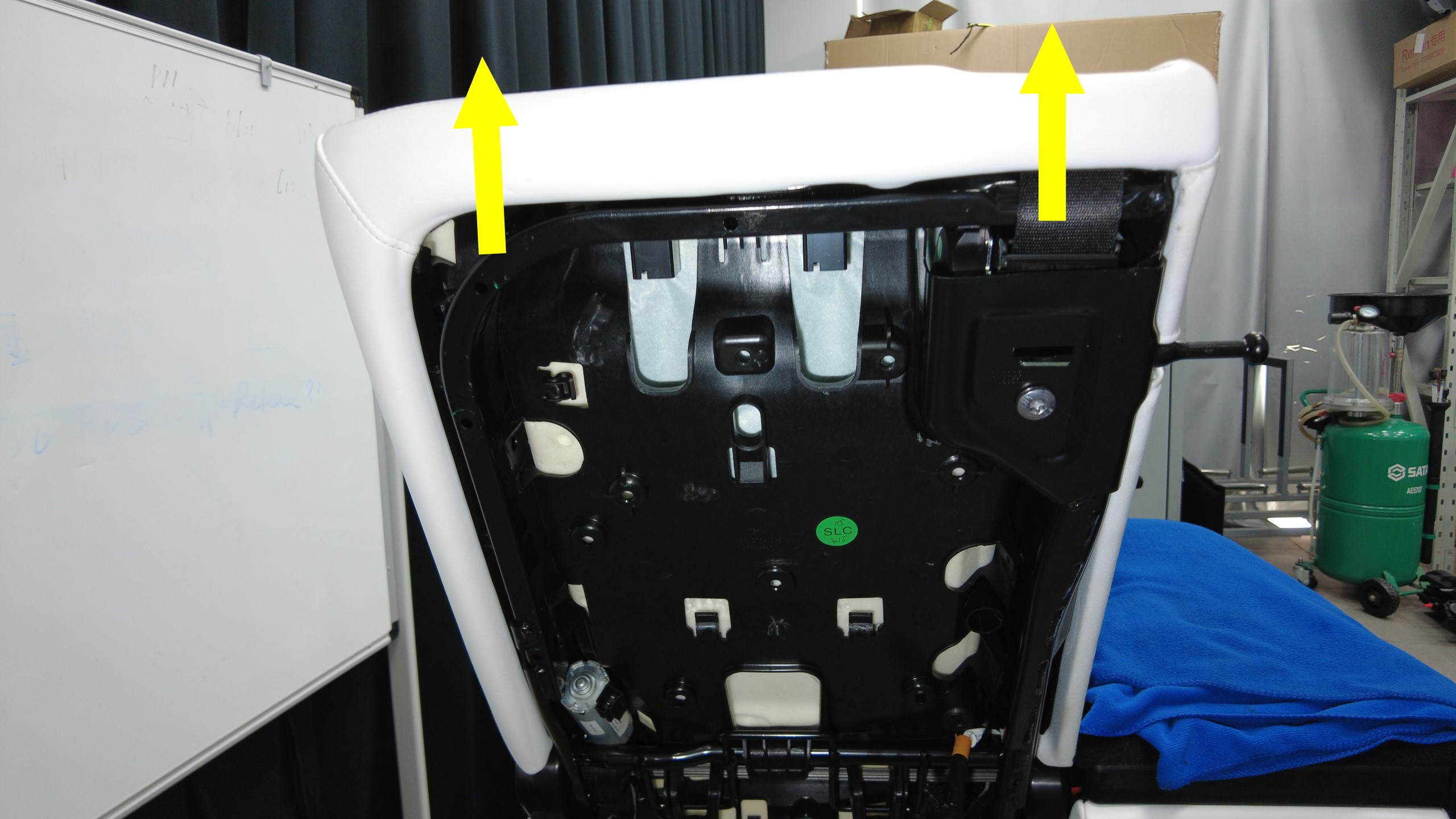

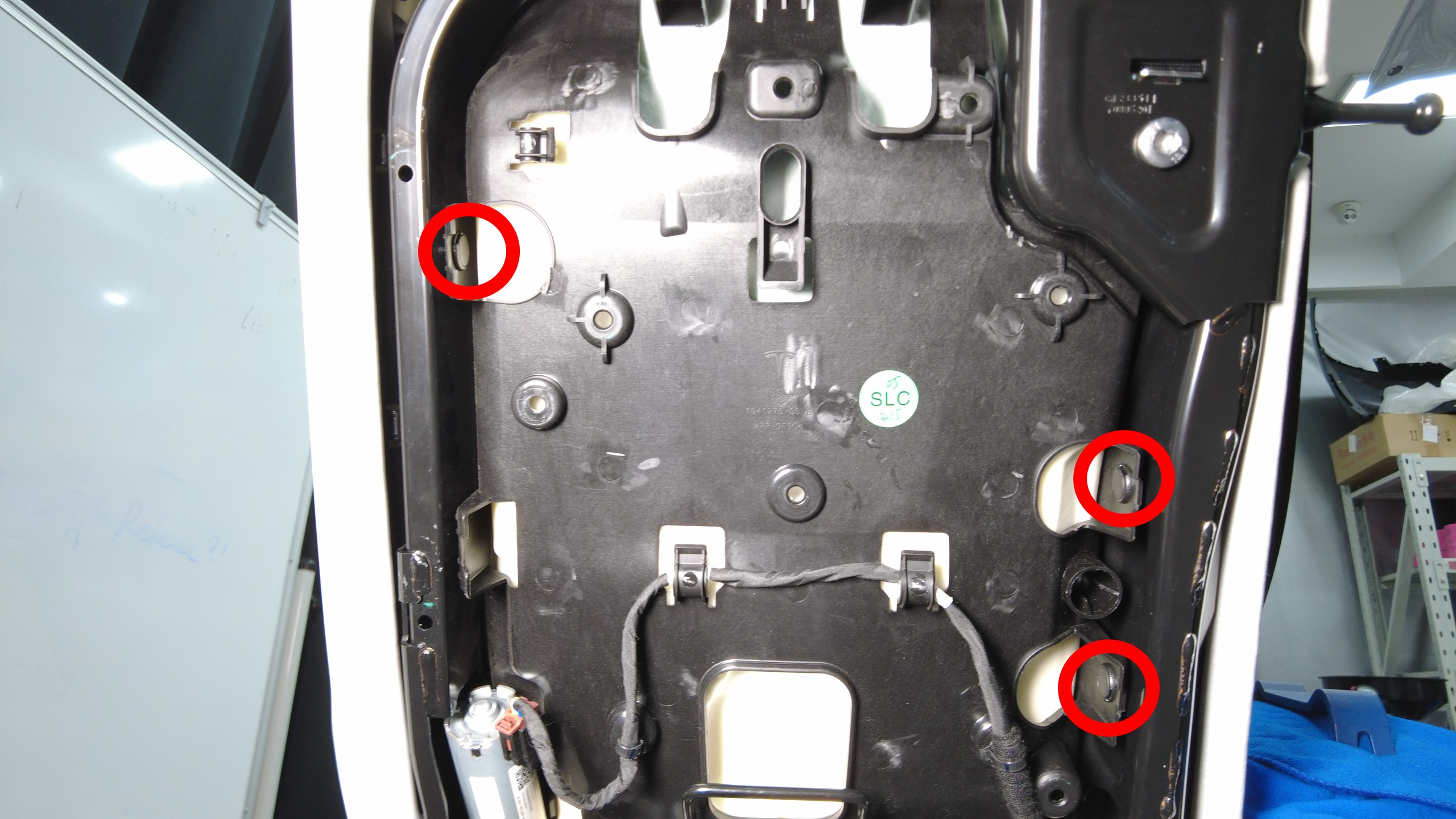

  12. 松开挂钩（3 个）和一个锁片，将第二排左侧座椅基板从框架上拆下。
    注
    向前推动锁片，然后向上提起基板，使其与座椅框架脱钩。

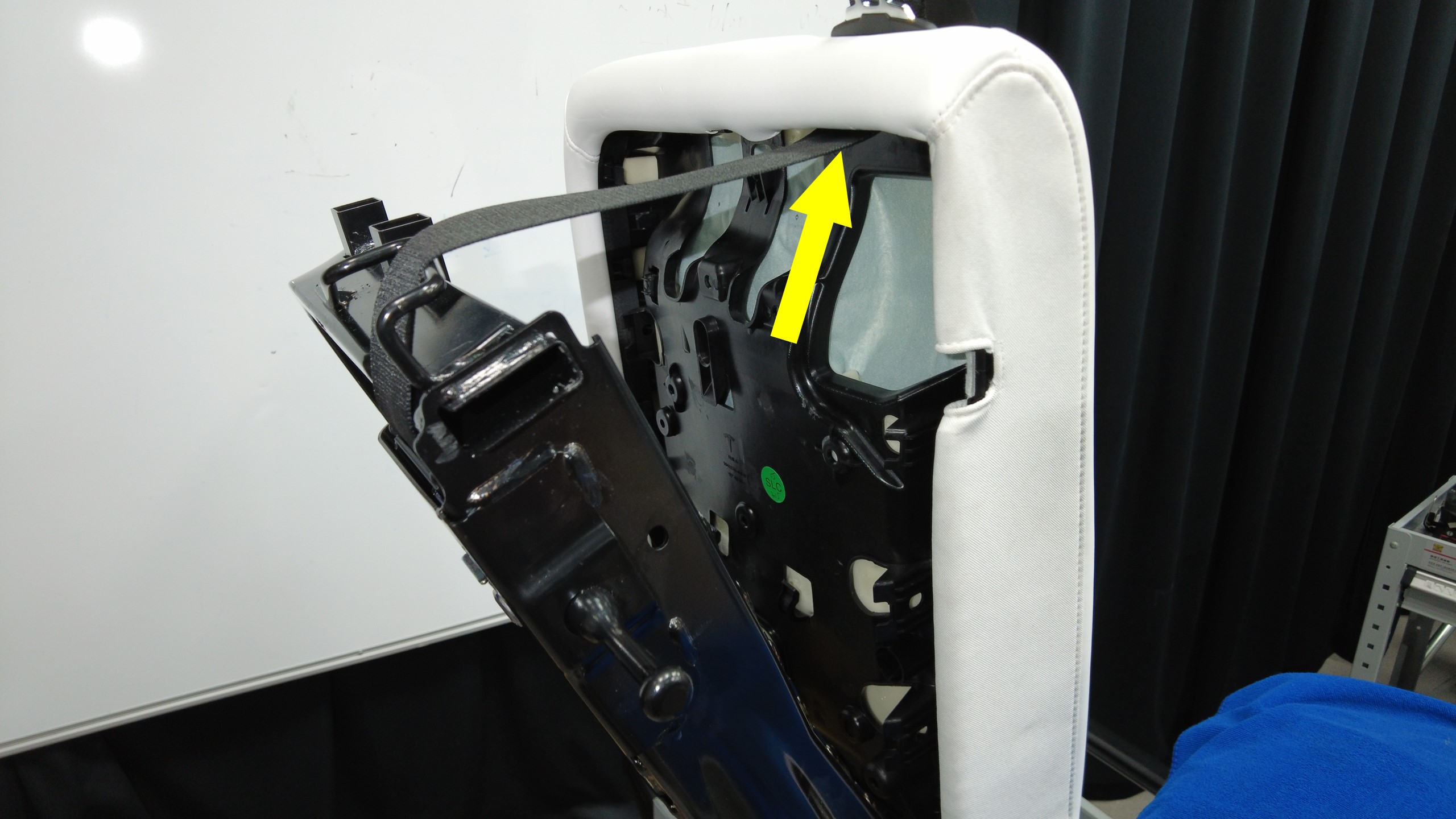

  13. 将中间座椅安全带卷收器从座椅靠背总成上拉出。
  14. 将第二排左侧座椅靠背线束从外壳上松开，断开连接器，然后将座椅靠背总成从滑轨上拉离。

安装

  1. 连接第二排左侧座椅靠背线束连接器，将线束紧固到外壳上，然后将总成插入滑轨。
  2. 将中间座椅安全带卷收器穿过座椅靠背总成。
  3. 紧固挂钩（3 个）和锁片，将第二排左侧座椅基板安装到框架上。
  4. 连接第二排左侧座椅位置传感器连接器。
  5. 安装第二排左侧座椅位置传感器连接器卡子。
  6. 将第二排左侧座椅靠背调整电机线束安装到基板上。
  7. 连接第二排左侧座椅靠背调整电机连接器。
  8. 安装将第二排左侧座椅靠背基板固定到框架的卡子（3 个）。
  9. 安装新的螺栓，将下部锚固件固定到第二排中间卷收器。
    40 Nm (29.5 lbs-ft)
    注
    确保座椅安全带未扭结且安装正确。
    提示
    推荐使用以下工具
    • 梅花 T50 套筒
  10. 安装第二排左侧孔罩。请参阅 安全带导向罩盖 - 第二排 - 左侧 ((拆卸和更换))。
  11. 安装第二排左侧座椅头枕内外导锁。请参阅 导锁 - 头枕 - 第二排 - 左侧 ((拆卸和更换))。
  12. 安装第二排左侧座椅头枕。请参阅 头枕 - 第二排座椅 - 左侧 ((拆卸和更换))。
  13. 安装第二排左侧座椅总成。请参阅 座椅 - 第二排 - 左侧（5 座） ((拆卸和安装))。
