电机 - 制动卡钳 - 后 - 左侧（拆卸和更换） ((拆卸和更换))

校正代码 33052302 33052402 FRT 0.30 注意：除非本程序中另有明确规定，否则上文所列校正代码及相关 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时深入了解 FRT 及其创建方式。 注意：请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意：请参阅人体工程学注意事项查看安全健康的作业规程。

  • 2026-07-14: 清理了相关程序。
  • 2025-10-02: 发布了新的程序。

拆卸

  1. 举升并支撑车辆请参阅 举升车辆 - 双柱举升机
  2. 打开左侧前车门。
  3. 降下左侧前车窗。
  4. 解锁车辆网关。请参阅 网关（解锁）。
  5. 踩下制动踏板，同时点击“维护模式”下的“扳手”（位于触摸屏 UI 界面底部），点击Chassis > Brakes > EPB Service Mode，选择EPB Selection下拉菜单中的Both，然后再选择Action Selection下拉菜单中的Start。点击Run，然后等待例行程序完成。
  6. 拆下左侧后车轮。请参阅 轮毂总成（拆卸和安装）

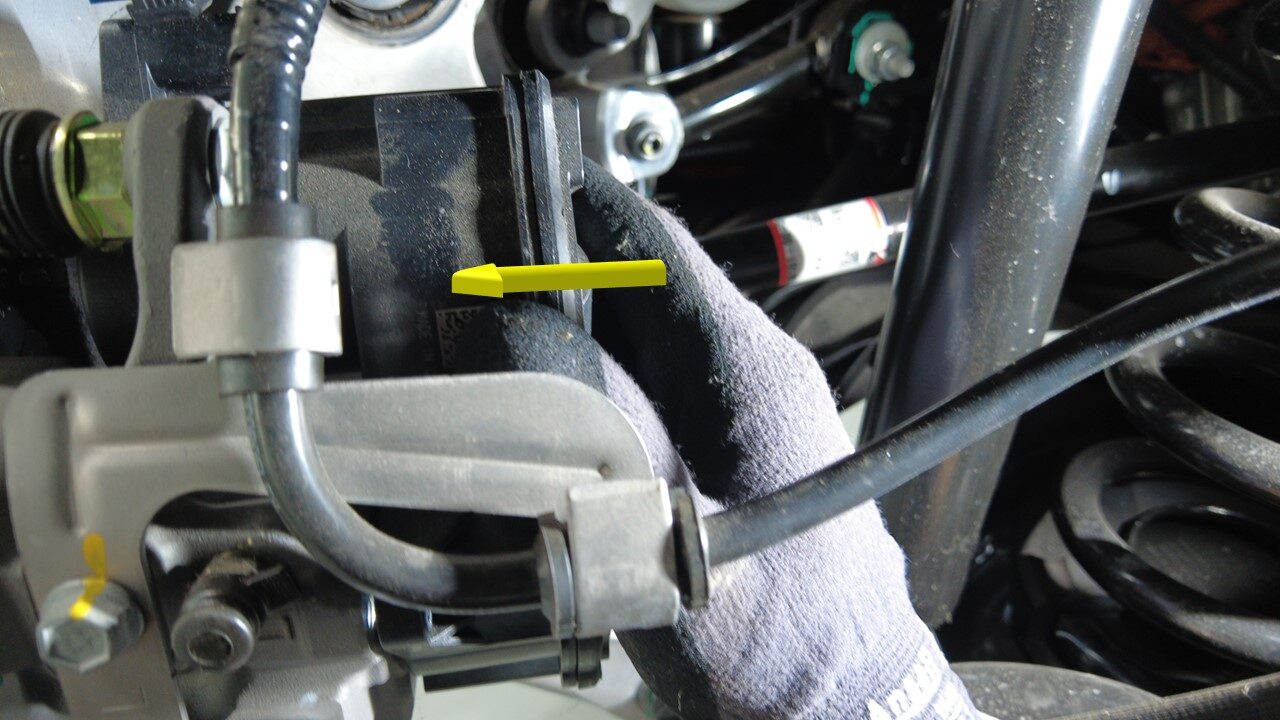

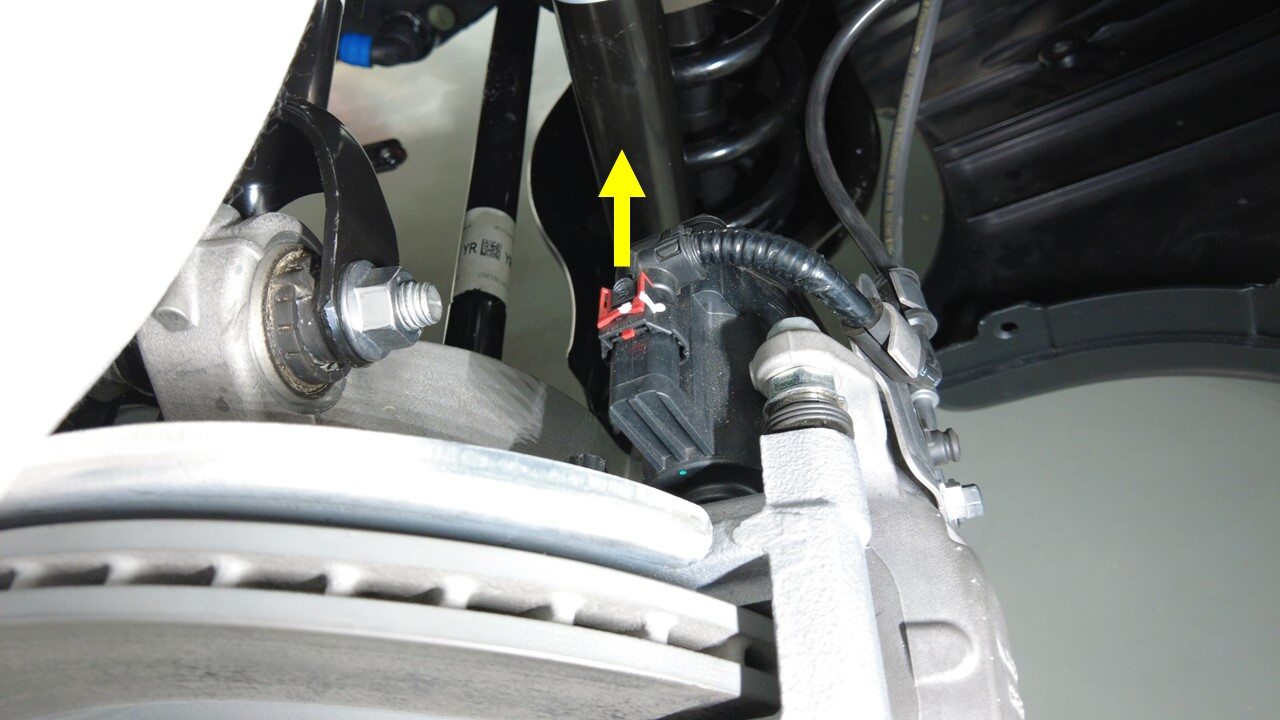

  7. 断开左后电子驻车制动钳连接器。
    注
    松开红色锁片。

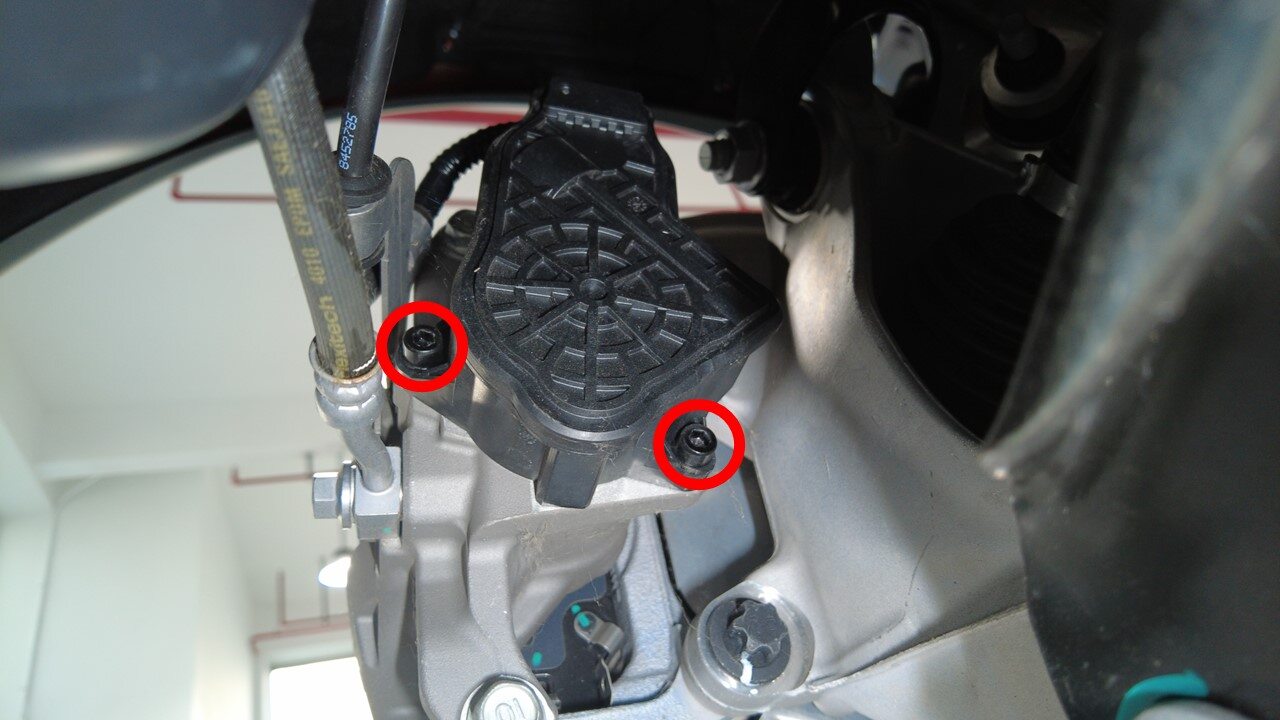

  8. 拆下并弃用将左后制动钳电机固定到车辆的螺栓。
    提示
    推荐使用以下工具
    • 公制 1/4 英寸钻头 5 毫米六角批头套筒

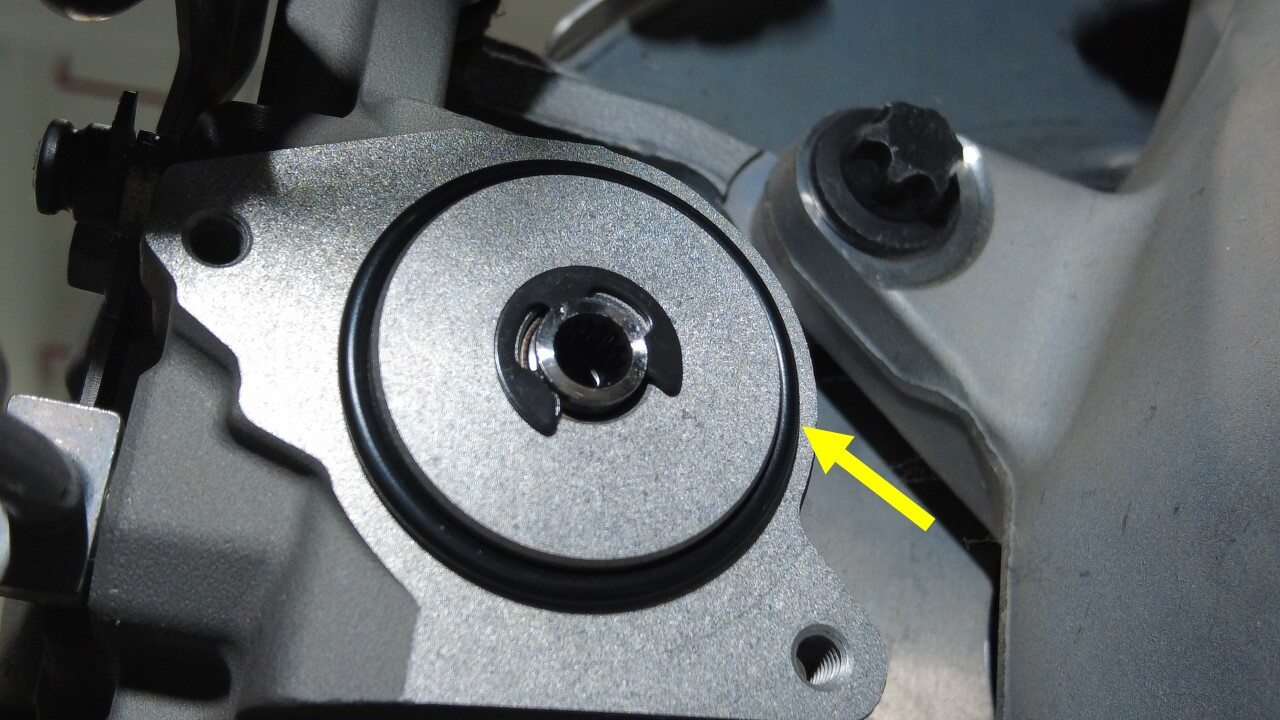

  9. 将旧制动钳 O 型环从左后制动钳上拆下并弃置。

更换

  1. 将新的 O 型环安装到左后制动钳上。
    注
    安装维修套件中包含的新 O 型环。

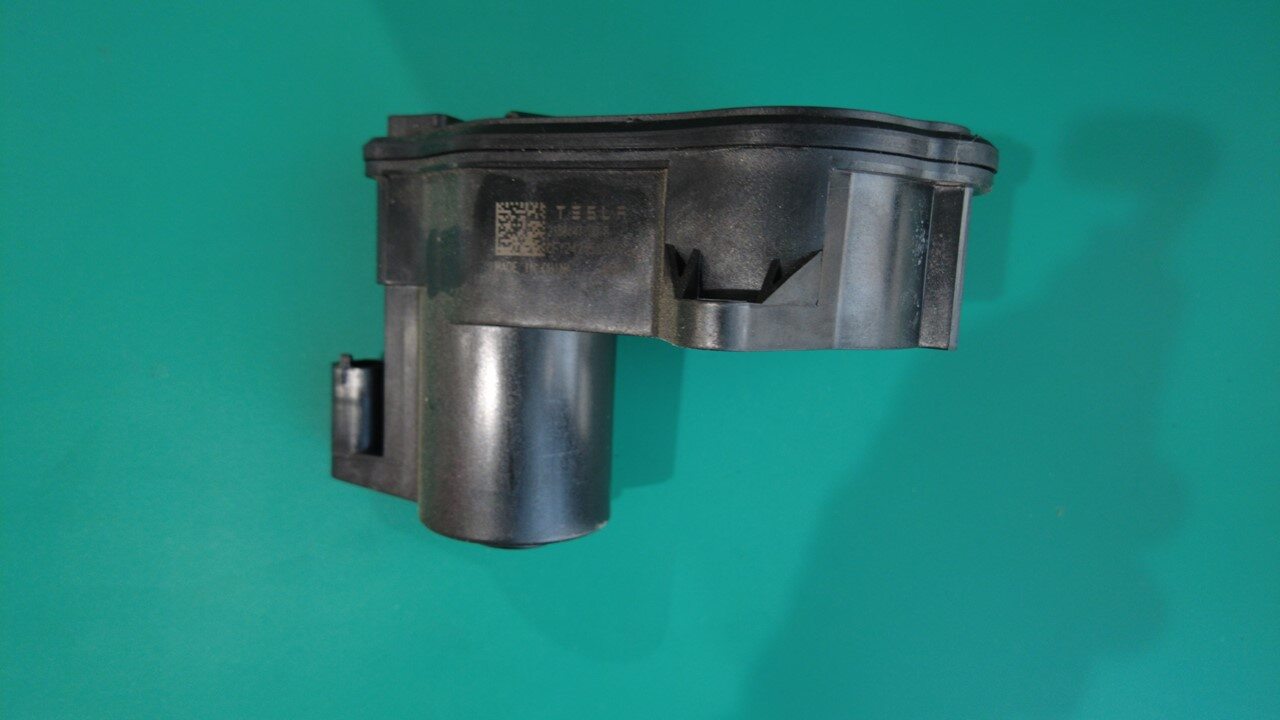

  2. 安装新的左后制动钳电机。
    10.8 Nm (8.0 lbs-ft)
    提示
    推荐使用以下工具
    • 公制 1/4 英寸钻头 5 毫米六角批头套筒
    注
    安装维修套件中所含的新螺栓。

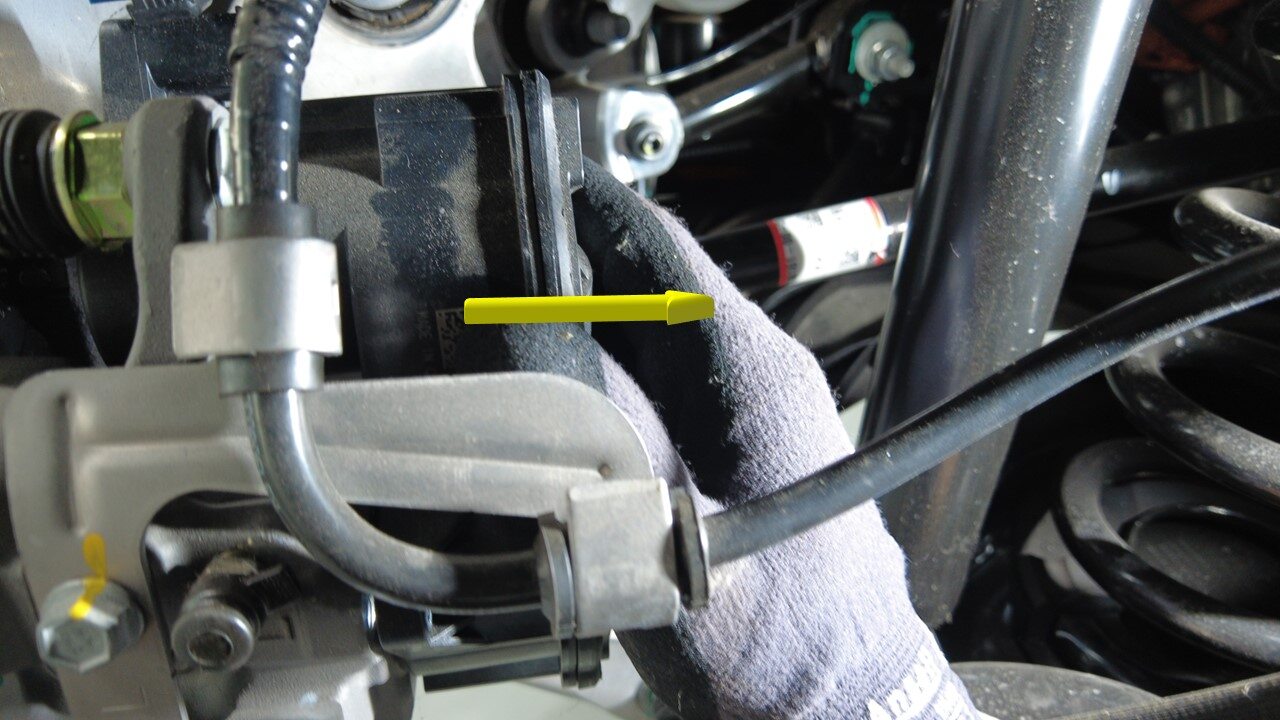

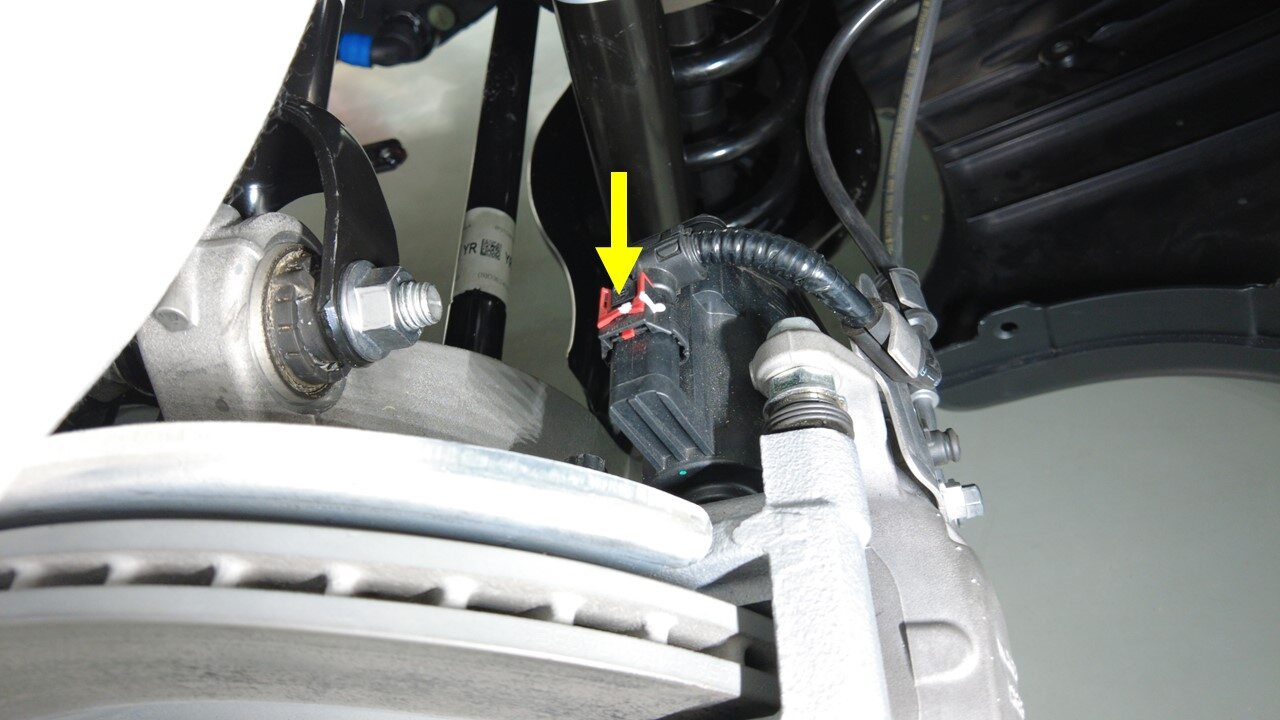

  3. 连接左后电子驻车制动钳连接器。
    注
    锁紧红色锁片。
  4. 安装左侧后车轮。请参阅 轮毂总成（拆卸和安装）
  5. 完全降下车辆。
    注
    将举升机升离锁止位，然后固定住释放杆，使锁具在降低车辆时保持活动自如。
  6. 在触摸屏上，点击“维护模式”下的“扳手”（位于触摸屏 UI 界面底部），然后点击Chassis > Brakes > EPB Service Mode，选择EPB Selection下拉列表中的Both，再选择Action Selection下拉列表中的Stop。点击Run，然后等待例行程序完成。
    注
    如需要，还可以在EPB Selection字段中选择Left/Right。
  7. 退出“维护模式”。请参阅 维护模式。
  8. 升起左侧前车窗。
  9. 关闭左侧前门。
  10. 将车辆从举升机上移走。
    注
    完全降下机架臂并将其从车辆下方取走。
