前电机支架 - 右侧隔音垫 ((拆卸和更换))

校正代码 3901020702 FRT 0.90 注意：除非本程序中另有明确规定，否则上文所列校正代码及相关 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时深入了解 FRT 及其创建方式。 注意：请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意：请参阅人体工程学注意事项查看安全健康的作业规程。

扭矩规格

表 1. 扭矩规格： 前电机支架 - 右侧隔音垫 ((拆卸和更换))
描述 扭矩值 推荐工具 重复使用/更换 备注
将右侧电机支座固定到右侧电机支座隔离器的螺栓
105 Nm (77.4 lbs-ft)
  • 外梅花套筒 E18
 重复使用
将右侧电机支座隔离器固定到车身的螺栓（3 个）
62 Nm (45.7 lbs-ft)
  • 外梅花 EP14
  • 带角度测量的扭矩扳手
 更换 1110188-00-B

拆卸

  1. 断开低压电池。请参阅低压电源（锂）（断开和连接） (Modify)。
  2. 拆下新鲜空气进气槽。请参阅风管 - 进气 ((拆卸和更换))。
  3. 在右前制动管路和右前纵梁面板上粘贴遮蔽胶带。
  4. 执行车辆高压禁用程序。请参阅车辆高压禁用程序。

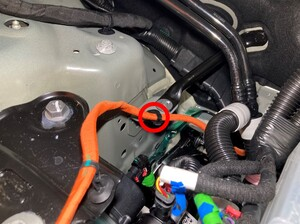

  5. 松开将高压线束固定到减震塔的夹子。
  6. 拆下前流线型护板。请参阅流线型护板 - 前底板 ((拆卸和更换))。
  7. 将前驱动单元支架和托臂支架放置在前驱动单元下方。
    注
    将支架对齐驱动单元安装位置。
    注
    前驱动单元支架到达正确位置后立即停止举升。

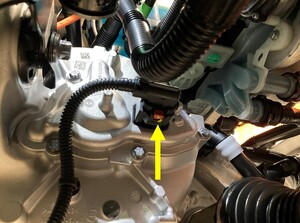

  8. 断开前驱动单元解析器连接器。

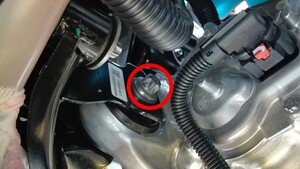

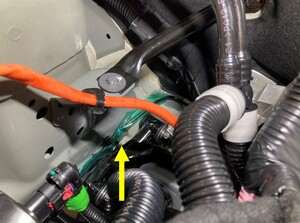

  9. 拆下将右侧电机支座固定到右侧电机支座隔离器的螺栓。
    提示
    推荐使用以下工具
    • 外梅花套筒 E18

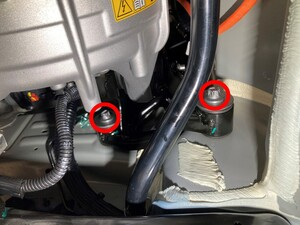

  10. 拆下并弃用将右侧电机支座隔离器固定到车辆的螺栓（2 个）。
    提示
    推荐使用以下工具
    • 外梅花 EP14
    • 带角度测量的扭矩扳手
  11. 在车辆前部下方放置一个梯子。
    注
    确保梯子稳定且紧固，以便在前备箱区域执行所需步骤。
    注
    使用双柱举升机举升车辆并使用运送千斤顶撑起前驱动单元 (FDU) ，以接触前备箱区域。

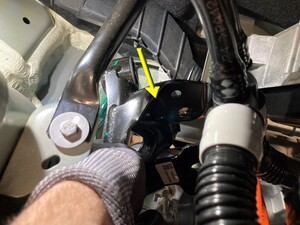

  12. 拆下并弃用将右侧电机支座隔离器固定到车辆的螺栓。
    注
    上部螺栓一旦拆卸，右侧支座隔离器就不再固定在车辆上，请注意抓紧以免掉落。
    提示
    推荐使用以下工具
    • 外梅花 EP14
    • 带角度测量的扭矩扳手

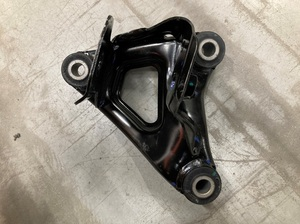

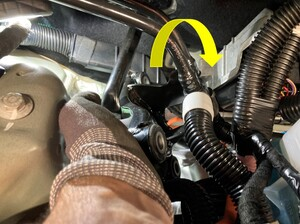

  13. 在协助下，将右侧支座隔离器抬起，绕冷却液软管旋转隔离器，将其从车辆上拆下。
    警告
    注意请勿损坏制动管路或前纵梁面板。
    注
    如有必要，建议请他人协助在车辆下方移动运送千斤顶。

安装

  1. 在每个新的将右侧电机支座隔离器固定到车身的螺栓端部套上 O 型环。

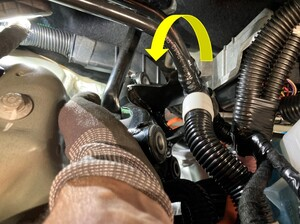

  2. 在协助下，绕冷却液软管旋转右侧隔离器，然后小心地将隔离器推动就位，以进行安装。
    警告
    注意请勿损坏制动管路或前纵梁面板。
    注
    如有必要，建议请他人协助在车辆下方移动运送千斤顶。

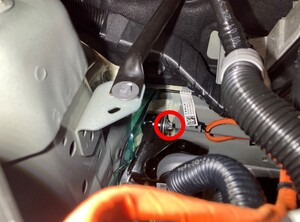

  3. 手动拧紧新的螺栓（3 个），将右侧电机支座隔离器固定到车身,。
    注
    新螺栓上的 O 型环应与右侧支座隔离器准确对齐。
  4. 紧固将右侧电机支座隔离器固定到车身的螺栓（3 个）。
    62 Nm (45.7 lbs-ft)
    提示
    推荐使用以下工具
    • 外梅花 EP14
    • 带角度测量的扭矩扳手
  5. 移走梯子。
  6. 安装将右侧电机支座固定到右侧电机支座隔离器的螺栓。
    105 Nm (77.4 lbs-ft)
    提示
    推荐使用以下工具
    • 外梅花套筒 E18
  7. 连接前驱动单元解析器连接器。
  8. 取走前驱动单元下方的前驱动单元支架和托臂支架。
  9. 安装前流线型护板。请参阅流线型护板 - 前底板 ((拆卸和更换))。
  10. 安装第二排座椅下部座垫。请参阅坐垫 - 第二排座椅 ((拆卸和更换))。
  11. 安装将高压线束固定到减震塔的夹子。
  12. 安装新鲜空气进气槽。请参阅风管 - 进气 ((拆卸和更换))。
  13. 连接低压电源。请参阅低压电源（锂）（断开和连接） (Modify)。
