车载电脑 - 左驾驶 - HW4 ((拆卸和更换))
校正代码
2110010102
FRT
1.20
注意：除非本程序中另有明确规定，否则上文所列校正代码及相关 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。
注意：请参阅平均维修工时深入了解 FRT 及其创建方式。
注意：请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
注意：请参阅人体工程学注意事项查看安全健康的作业规程。
- 2026-06-03: 更正了连接低压维护设备的步骤。
- 2026-05-07: 添加了冷却液真空重新加注步骤，以防过热。
- 2026-04-08: 删除了安装后流线型护板的步骤。
- 2026-01-07: 添加了需在更换车载电脑后执行的 Toggle SIM 例行程序。
- 2025-03-13: 添加了第三方安全资质检查。
扭矩规格
| 描述 | 扭矩值 | 推荐工具 | 重复使用/更换 | 备注 |
|---|---|---|---|---|
| 将车载电脑固定到隔板的螺栓（2 个） |
 15 Nm (11.1 lbs-ft) |
|
重复使用 | |
| 将接地带固定到车载电脑的螺栓 |
4 Nm (2.9 lbs-ft) |
|
重复使用 | |
| 将车载电脑固定到隔板的螺母（2 个） |
15 Nm (11.1 lbs-ft) |
|
重复使用 |
拆卸
- 拆下右侧仪表板端盖。请参阅 仪表板 - 端盖 - 基板 - 左侧 ((拆卸和更换))。
- 拆下右侧 A 柱下饰板。请参阅 饰板 - 下 - A 柱 - 左侧 ((拆卸和更换))。
- 拆下右侧脚部空间隔音板。请参阅 隔音板 - 脚部空间 - 副驾位（拆卸和更换）。
- 拆下右侧膝部气囊（如配备）。请参阅 膝部气囊 - 右侧 ((拆卸和更换))。
- 拆下中控台右侧面板。请参阅 侧板 - 前 - 中控台 - 右侧 ((拆卸和更换))。
- 将装有 Toolbox 的笔记本电脑与车辆相连请参阅 Toolbox（连接和断开）。
- 点击，然后点击“开始”页面上的Next Step。
-
在“备份和恢复出厂设置”页面，点击Next Step，然后根据提示进行车载电脑数据备份并恢复出厂设置。
注执行本步骤时，车载电脑会重启多次。
- 一旦出现“更换”页面，即说明可以更换车载电脑。
- 解锁车辆网关。请参阅 网关（解锁）。
-
通过“维护模式”或 Toolbox 执行以下例行程序（请参阅0005 - 维护模式）：
PROC_VCFRONT_X_START-THERMAL-FILL-DRAIN-COOLANTvia Toolbox:(link)
注本例行程序时间限制为 5 小时。如果所需时间超过 5 小时，请重新执行本步骤。
- 断开低压电池电源。请参阅 低压电源（锂）（断开和连接） (Modify)。
- 拆卸新鲜空气进气槽。请参阅 风管 - 进气 ((拆卸和更换))。
- 在车载电脑冷却液软管接头下放置吸收性材料，以收集溢出的冷却液。
-

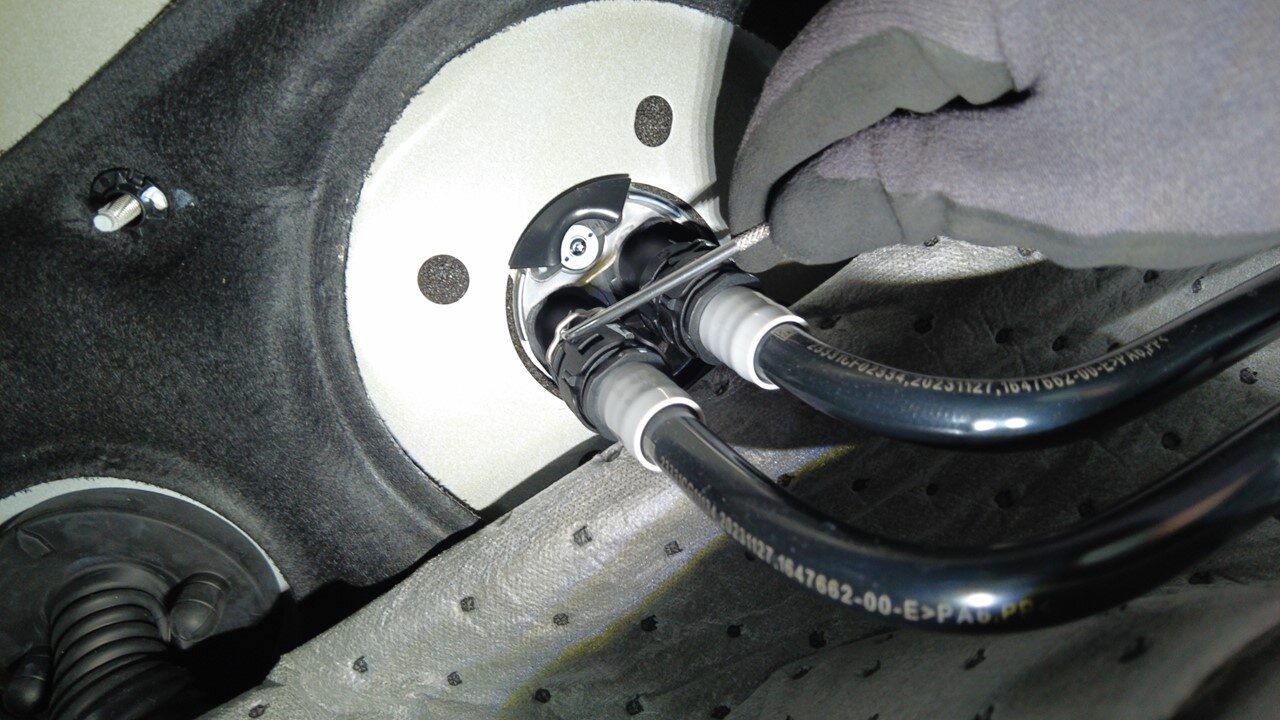

松开弹簧夹（2 个），断开内外冷却液软管至车载电脑支座，然后尽快堵住接头端部。
注如果冷却液流失量超过 1 升，则需要进行冷却液真空加注。
-

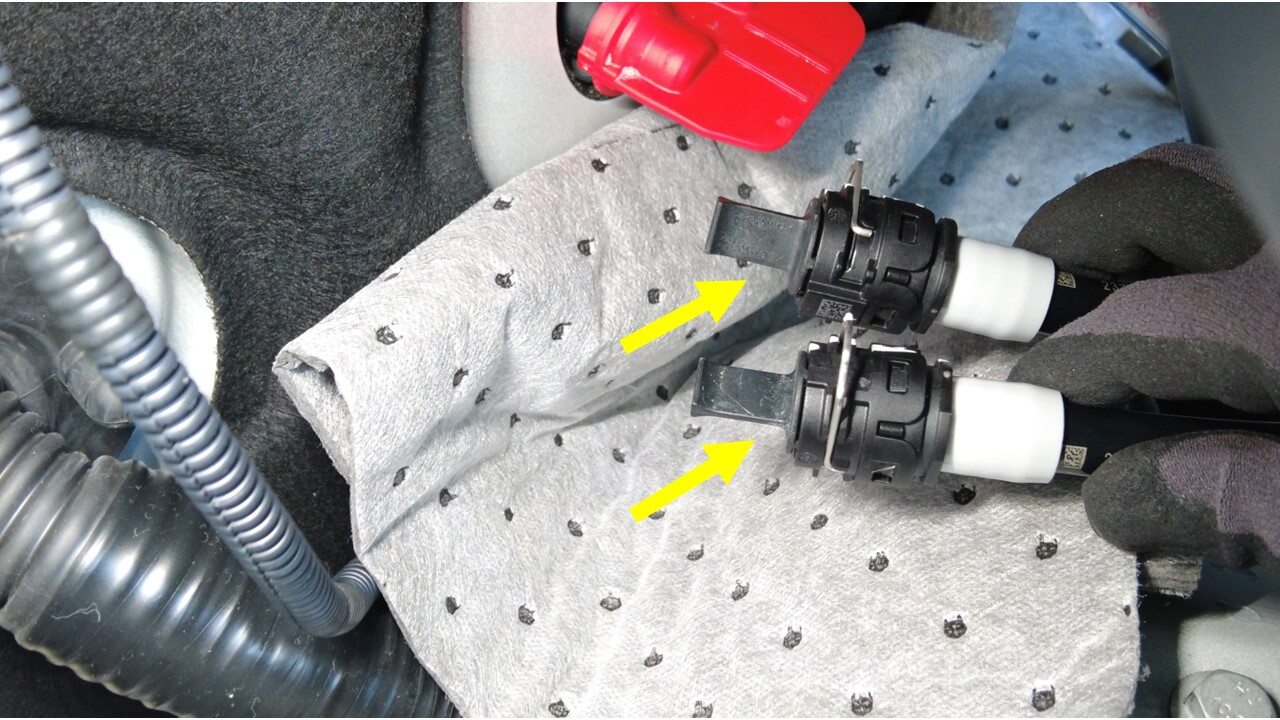

将车载电脑冷却液端口塞安装到车载电脑冷却液接头上。
提示推荐使用以下工具
- 1119171-00-A 车载电脑冷却液端口堵头
-

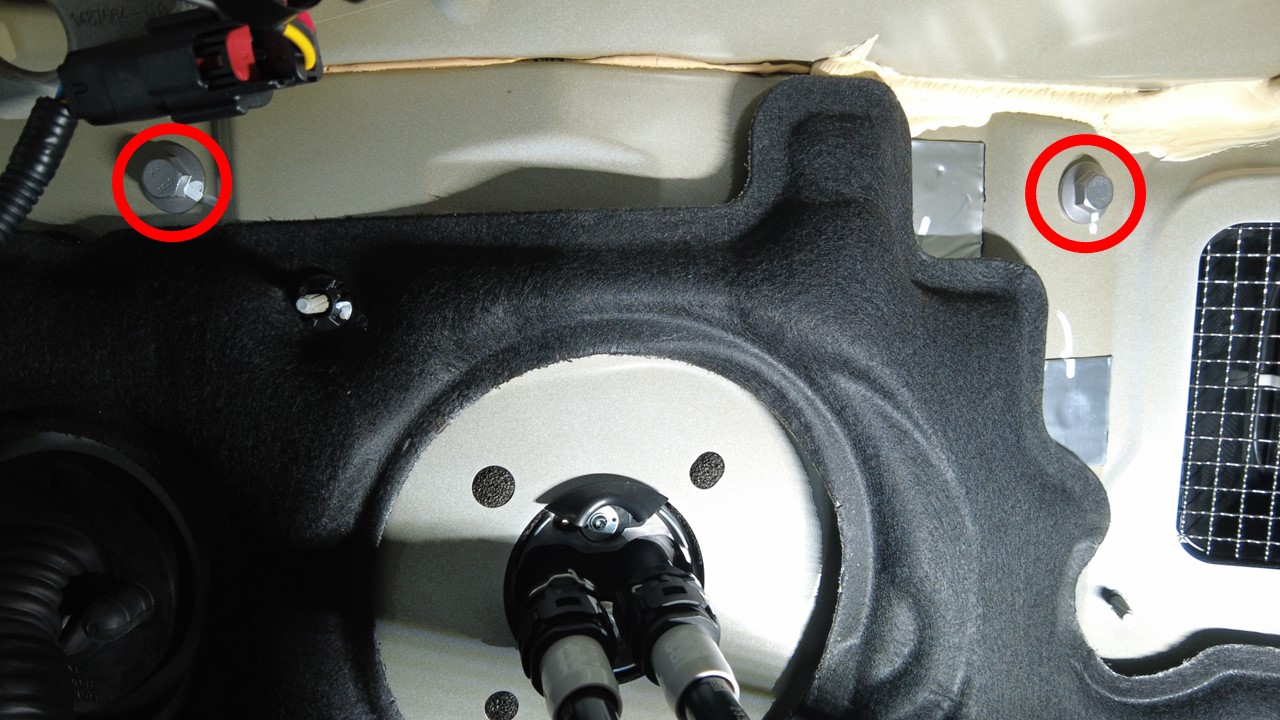

拆下将车载电脑固定到隔板的螺栓（2 个）。
提示推荐使用以下工具
- 棘轮/扭矩扳手
- 13 mm 套筒
-

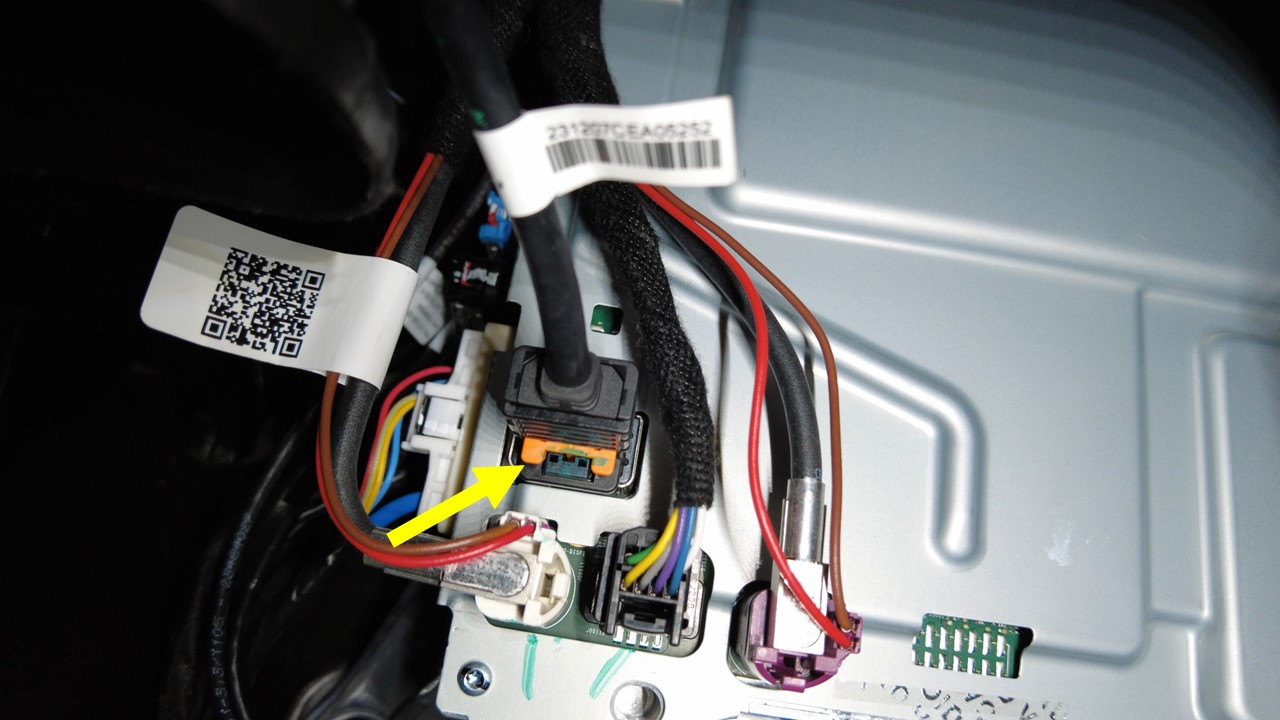

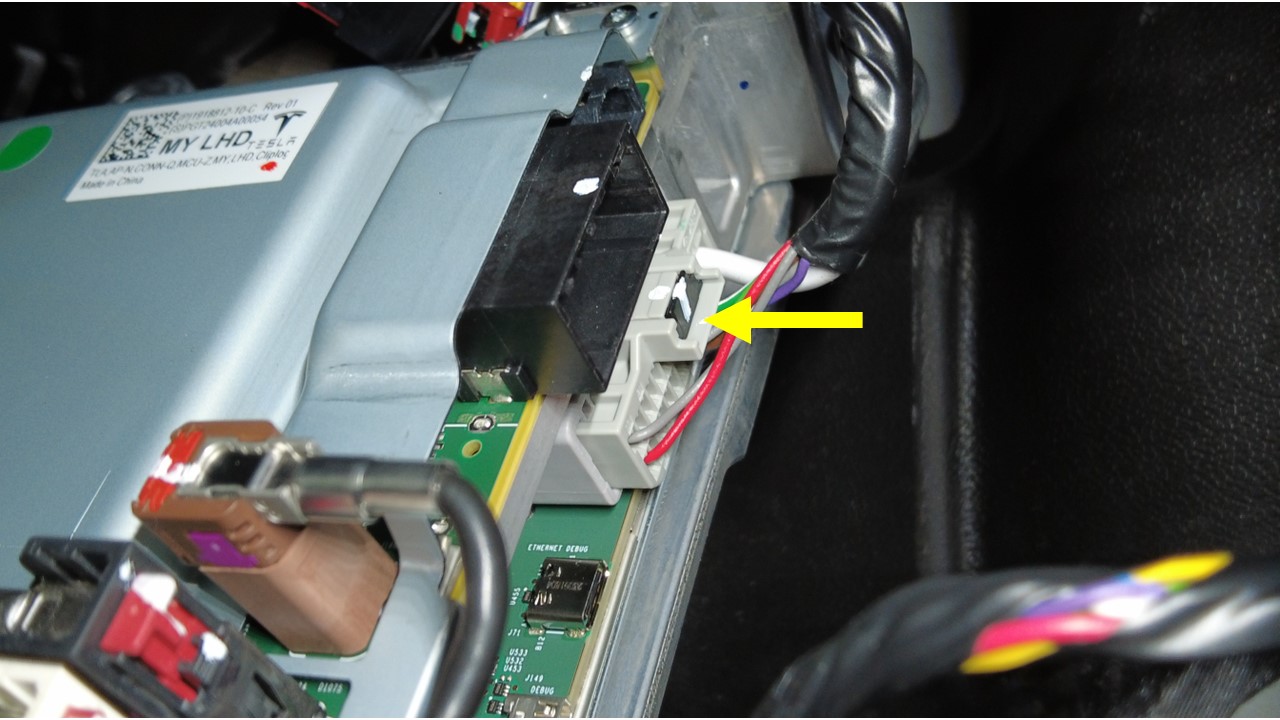

将手套箱 USB 连接器从车载电脑上断开。
-

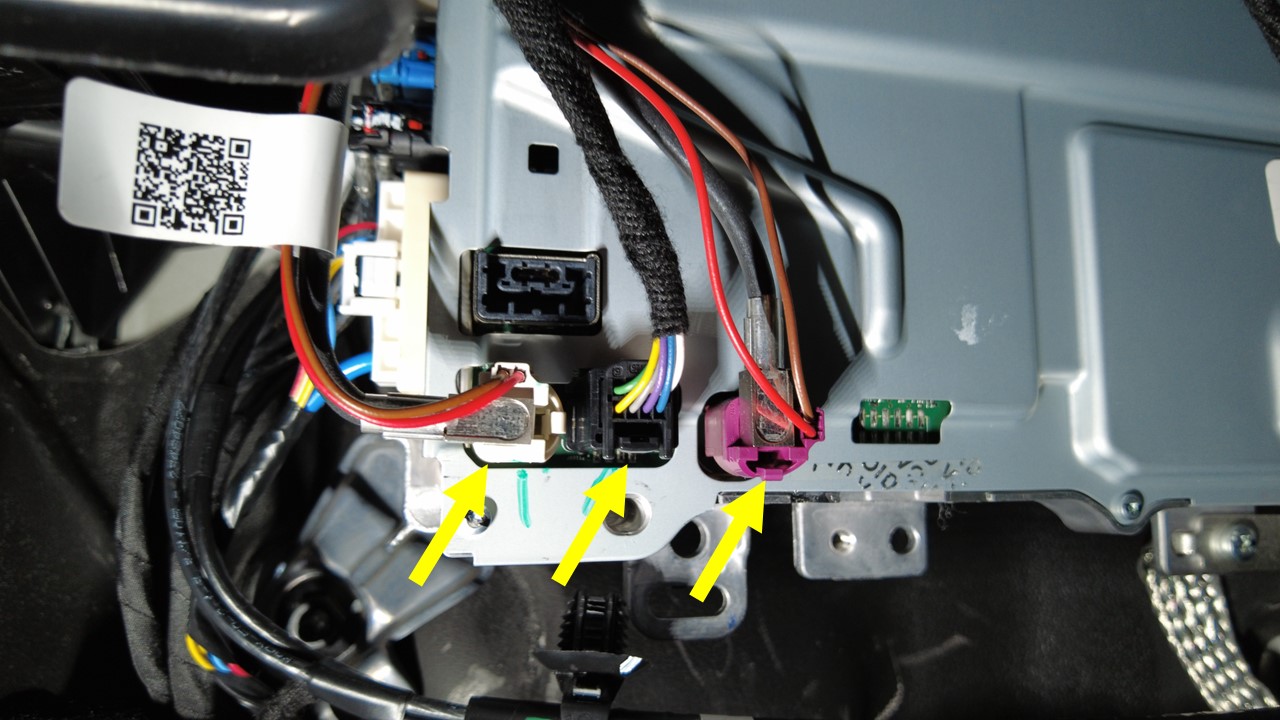

断开车载电脑前部连接器（3 个）。
-

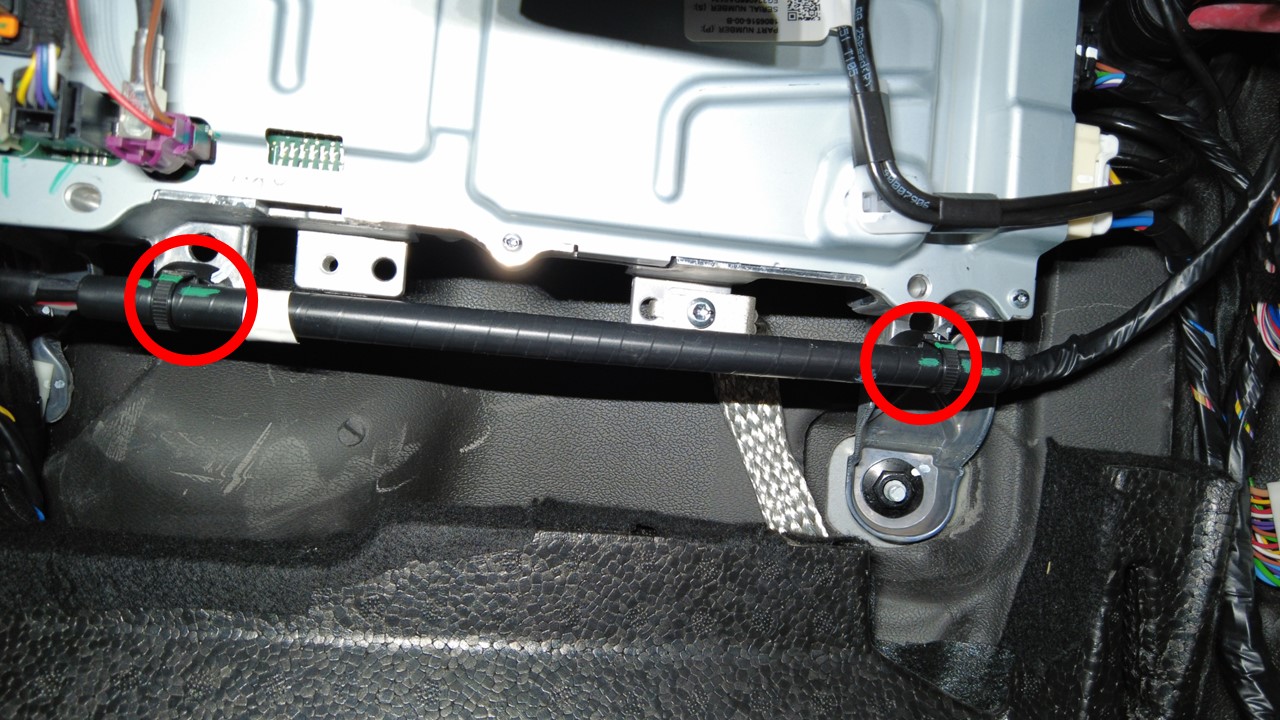

松开将电气线束固定到车载电脑下部的夹子（3 个）。
-

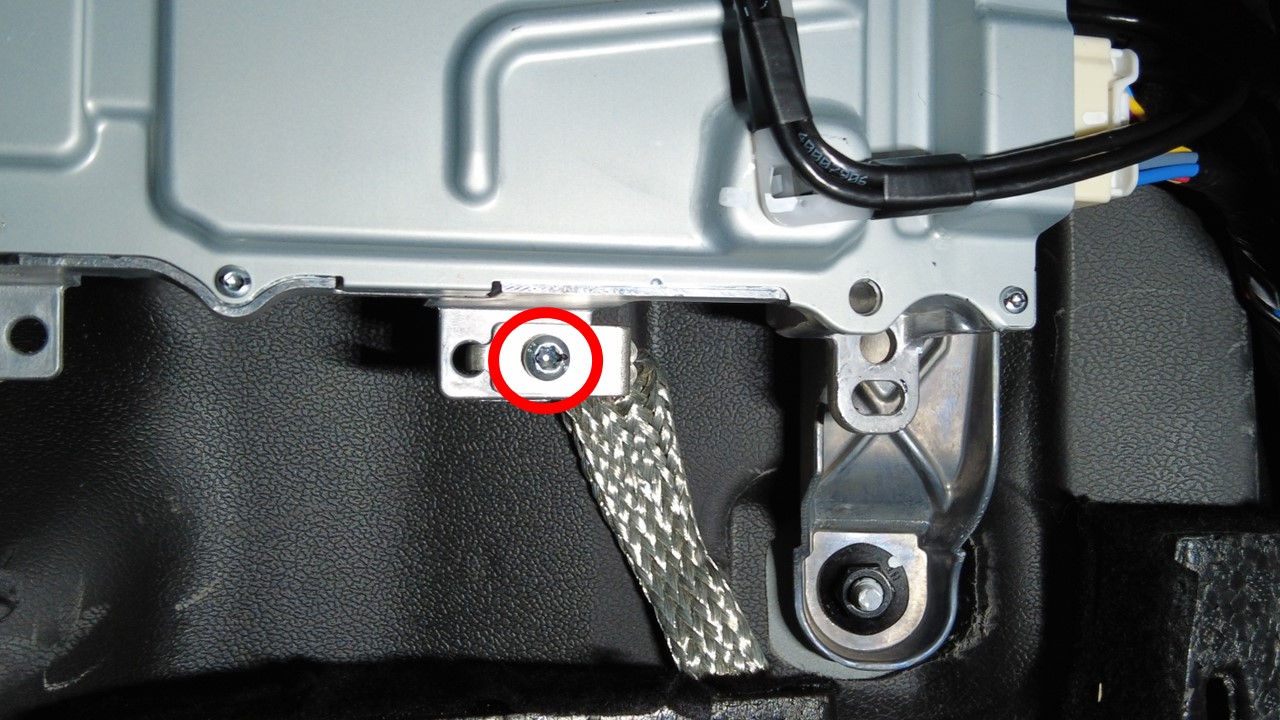

拆下将接地带固定到车载电脑的螺栓。
提示推荐使用以下工具
- 棘轮/扭矩扳手
- T25 梅花套筒
-

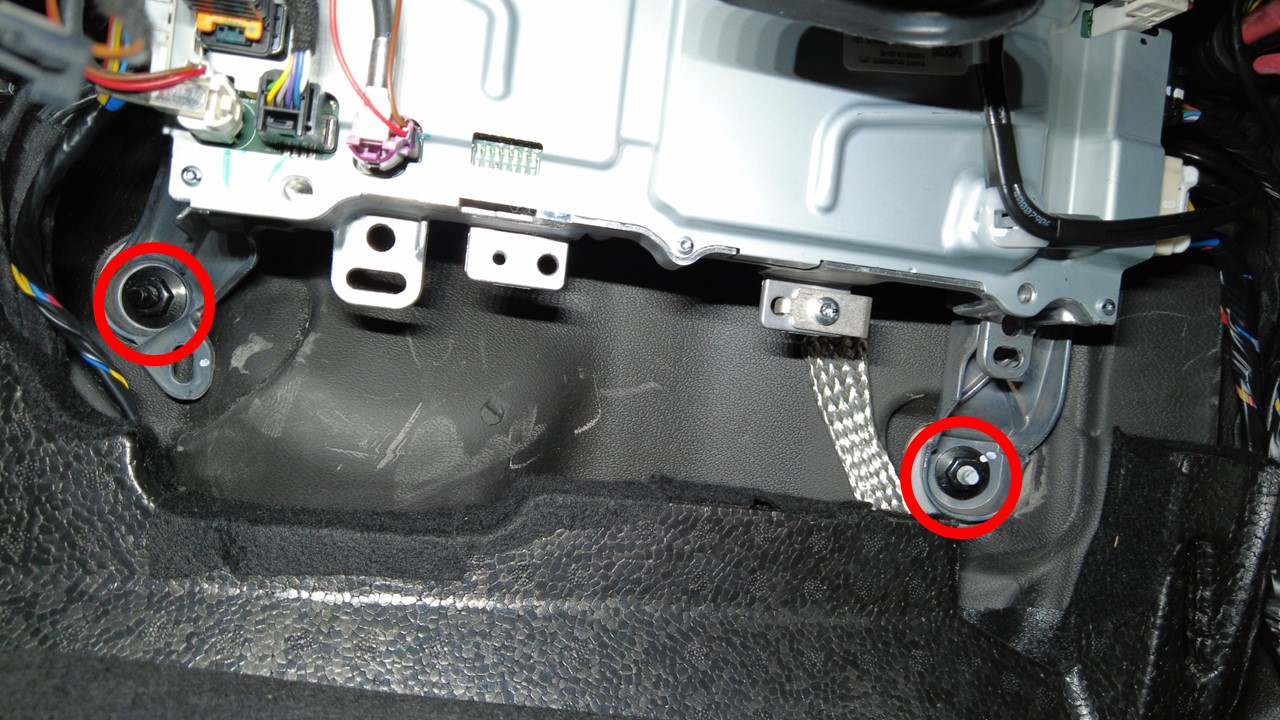

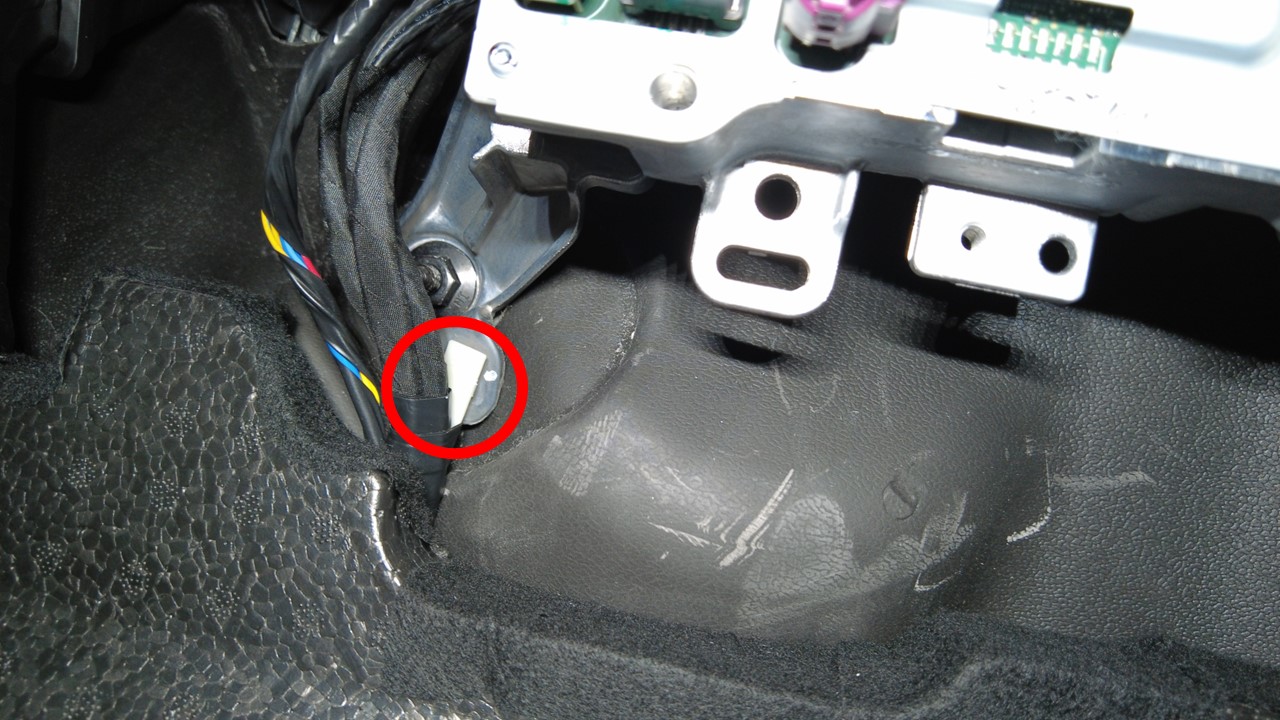

拆下将车载电脑固定到隔板的螺母（2 个）。
提示推荐使用以下工具
- 棘轮/扭矩扳手
- 13 毫米深套筒
-

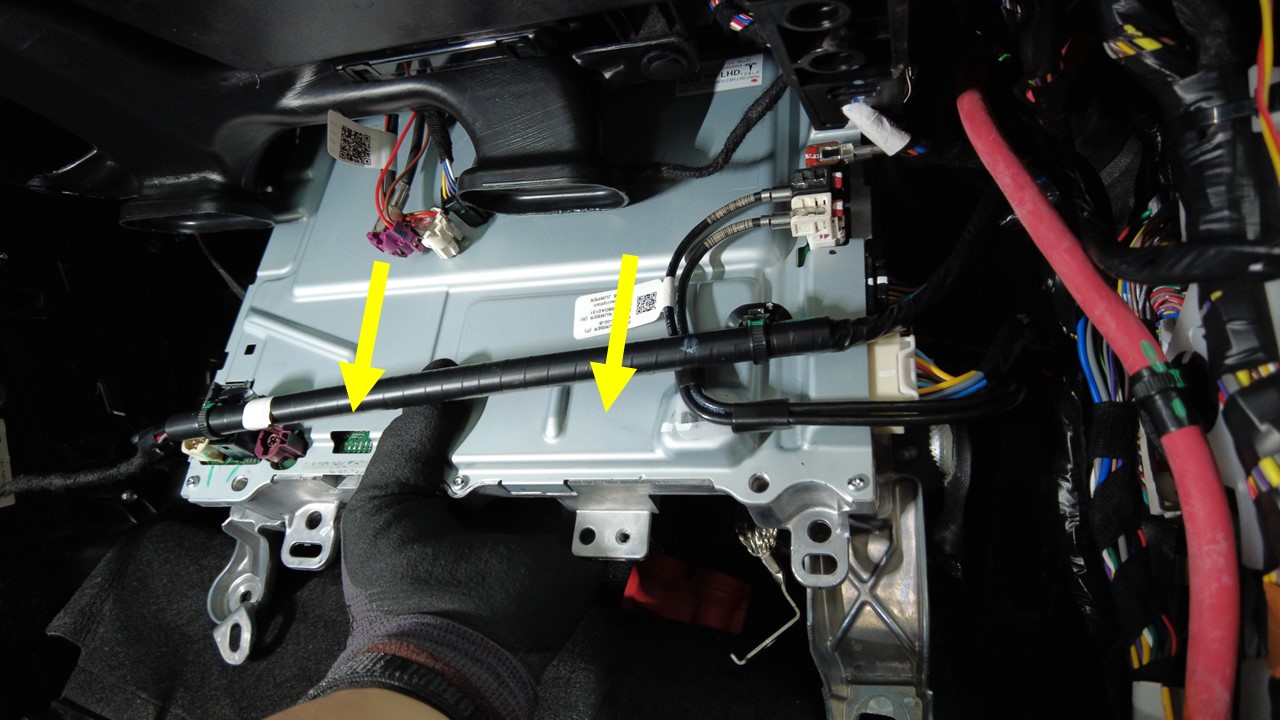

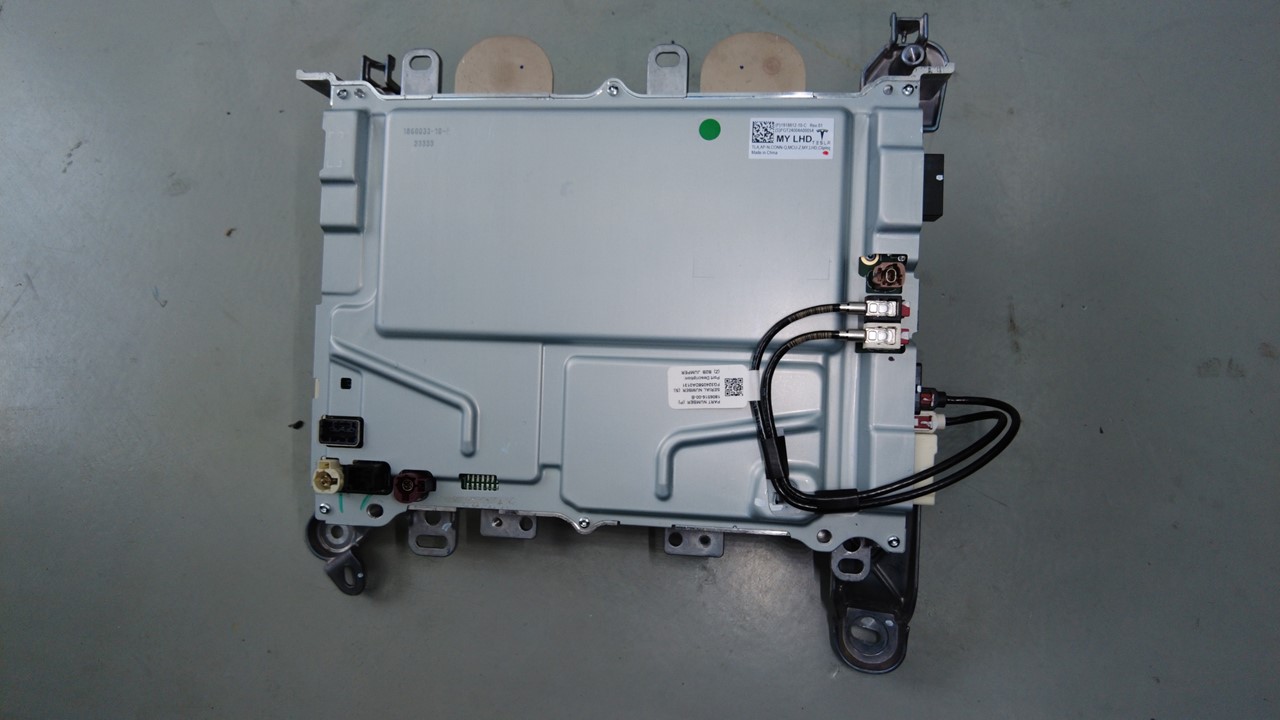

部分拆下车载电脑，以便接触连接器。
-

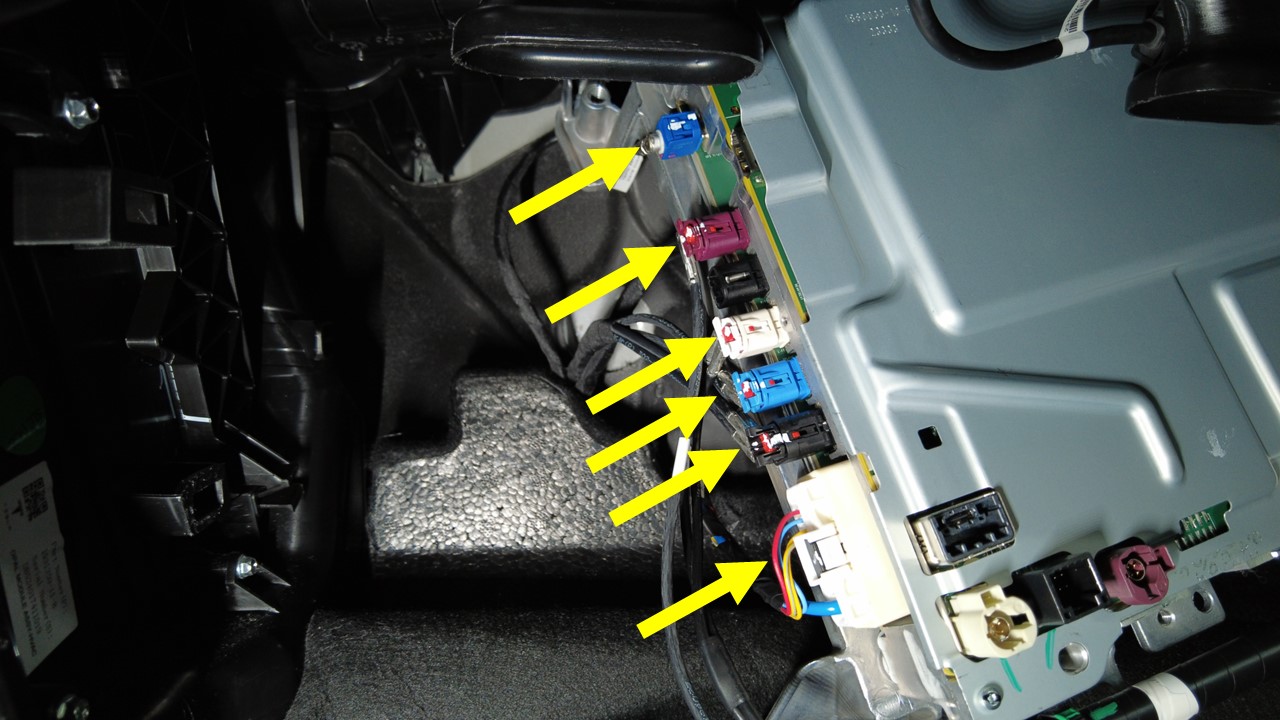

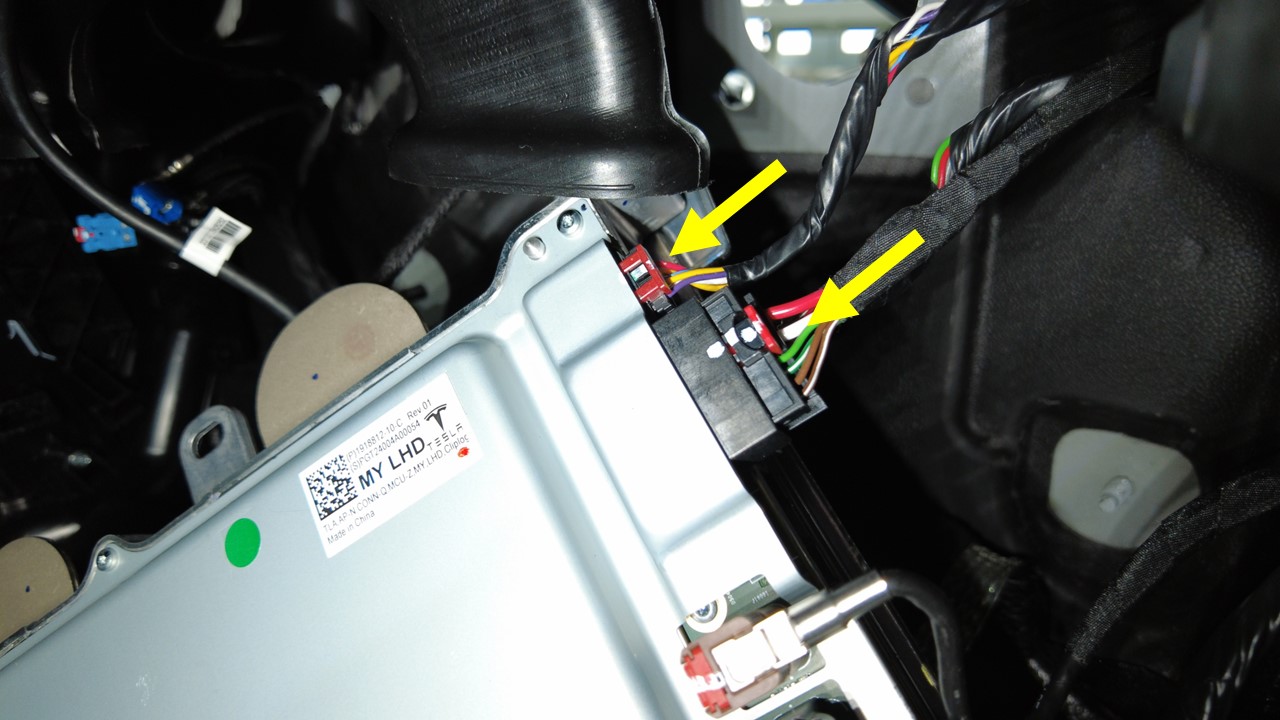

断开车载电脑左侧连接器（6 个）。
-

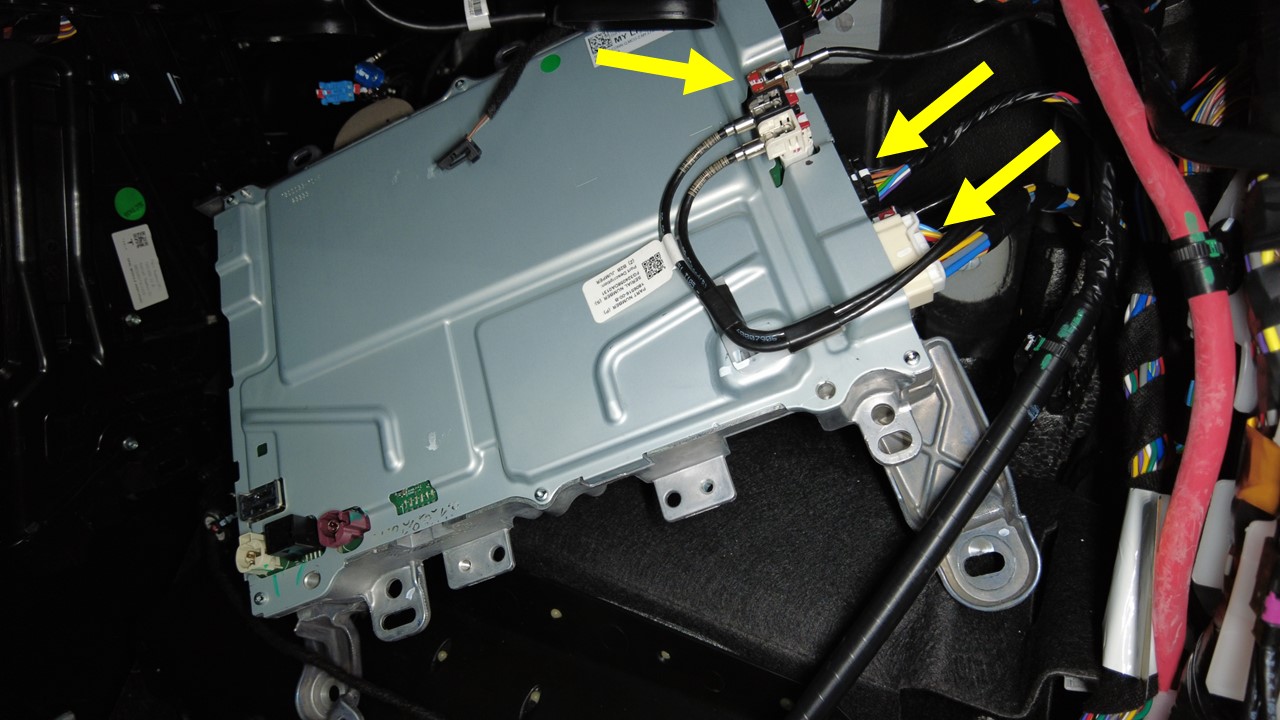

断开车载电脑右侧连接器（6 个），然后将车载电脑从车辆上拆下。
-

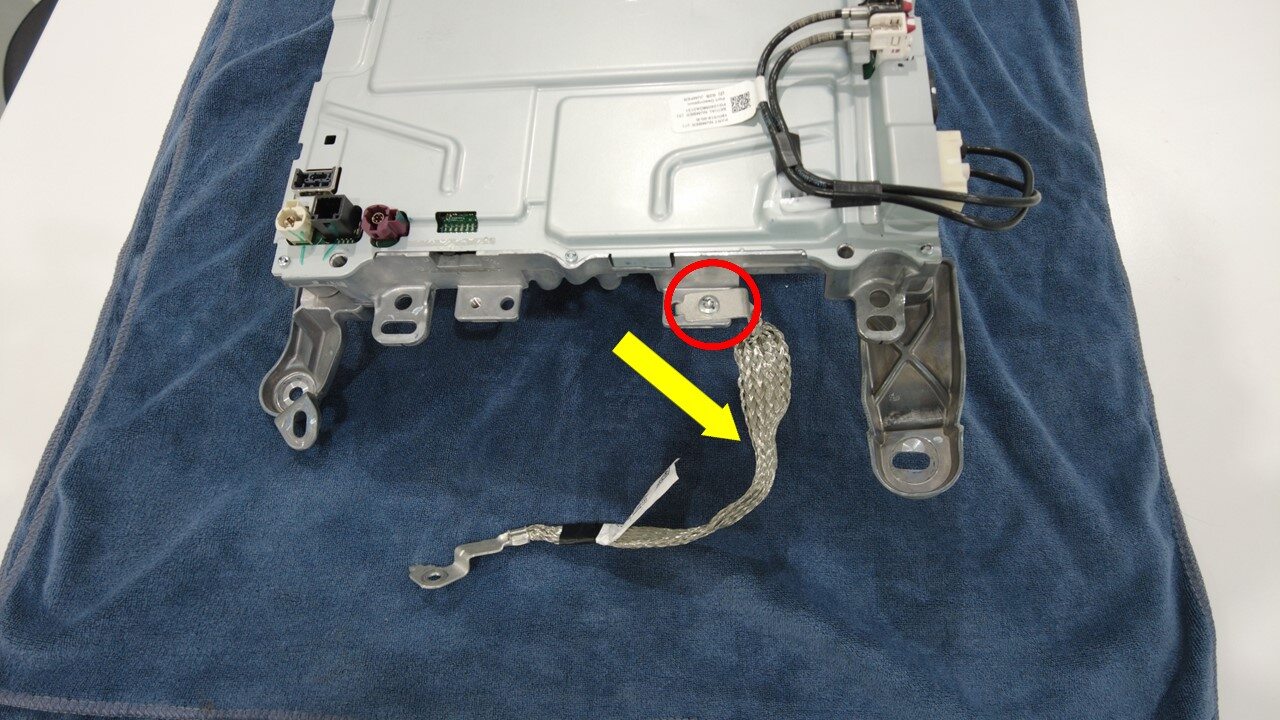

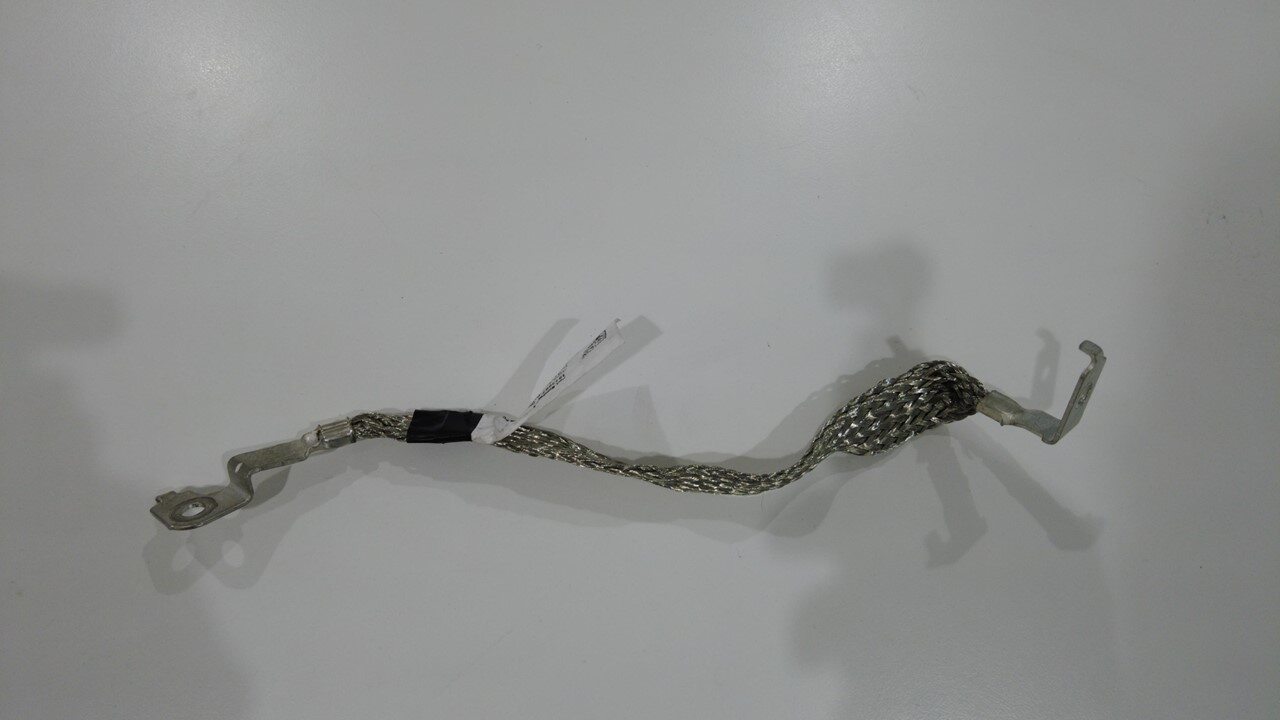

安装前，请先拆下并弃用将新接地带固定到新车载电脑的螺栓。
提示推荐使用以下工具
- 棘轮/扭矩扳手
- T25 梅花套筒
安装
-
将车载电脑放置在车辆上，然后连接车载电脑右侧连接器（6 个）。
-
连接车载电脑左侧线束连接器。
-
将车载电脑滑动到隔板上的正确位置。
-
安装将车载电脑固定到隔板的螺母（2 个）。15 Nm (11.1 lbs-ft)提示推荐使用以下工具
- 棘轮/扭矩扳手
- 13 毫米深套筒
-
安装将接地带固定到车载电脑的螺栓。4 Nm (2.9 lbs-ft)提示推荐使用以下工具
- 棘轮/扭矩扳手
- T25 梅花套筒
-
连接车载电脑前部的连接器 (x3)。
-
将手套箱 USB 连接器连接到车载电脑。
-
安装将电气线束固定到车载电脑下部的夹子（3 个）。
-
安装将车载电脑固定到隔板的螺栓（2 个）。15 Nm (11.1 lbs-ft)注车载电脑安装支架上无螺纹，安装时需要使用自攻螺栓。安装螺栓时，注意请勿倾斜。提示推荐使用以下工具
- 棘轮/扭矩扳手
- 13 mm 套筒
- 拆下车载电脑冷却液软管的塞子 (x2)。
- 将车载电脑冷却液端口塞从车载电脑上拆下。
-
将软管固定到车载电脑冷却液入口和出口，然后接合弹簧夹 (x2)。
注执行推拉推测试以确保软管完全就位。注如果冷却液流失量超过 1 升，则需要进行冷却液真空加注。
- 取走车载电脑冷却液软管连接点下方的吸收性材料。
- 执行冷却系统真空重新加注程序。请参阅 冷却系统 - 真空再充注 (Test/Adjust)。
- 连接低压电源。请参阅 低压电源（锂）（断开和连接） (Modify)。
- 连接低压电池维护设备充电器。请参阅 低压维护器（连接和断开） (Maintenance)。
- 选择Connect Locally，再选择Yes, Resume，以通过 Toolbox 重新连接到车辆。
-
仅适用于第三方维修：输入进入“关联车载电脑”部分所需的车辆安全专业人员登录凭证。
注仅允许在车辆安全认证机构注册的汽车专业人员或 Tesla 服务中心技术人员配置安全和/或防盗类零件以及可能需要特殊编程和/或设置的零件。
-
关联新的车载电脑与车辆识别号码 (VIN)。
注确认拍摄图片上的序列号与屏幕上显示的序列号匹配，本步骤需要耗时几分钟，期间车辆会多次重启。
-
点击Start Part Replacement OTA，将软件更新部署至车辆。
注如有必要，可以 Reconnect Toolbox 连接。
- 在 Toolbox 中，点击Next Page，以转至“恢复”页面，然后根据提示恢复车辆配置文件。
- 断开笔记本电脑与车辆的连接
- 断开低压电池维护设备充电器。请参阅 低压维护器（连接和断开） (Maintenance)。
- 通过车辆触摸屏安装软件包。请参阅 软件重新安装 - 触摸屏。
- 安装中控台右前面板。请参阅 侧板 - 前 - 中控台 - 右侧 ((拆卸和更换))。
- 安装右侧膝部气囊（如已拆下）。请参阅 膝部气囊 - 右侧 ((拆卸和更换))。
- 安装右侧脚部空间隔音板。请参阅 隔音板 - 脚部空间 - 副驾位（拆卸和更换）。
- 安装右侧 A 柱下饰板。请参阅 饰板 - 下 - A 柱 - 左侧 ((拆卸和更换))。
- 安装右侧仪表板端盖。请参阅 仪表板 - 端盖 - 基板 - 左侧 ((拆卸和更换))。
- 安装新鲜空气进气槽。请参阅 风管 - 进气 ((拆卸和更换))。
- 安装HEPA 空调滤清器总成。请参阅 滤清器 - 活性炭和 HEPA ((拆卸和更换))。
-
如果车载电脑搭载的是实体 SIM 卡，请执行以下例行程序，否则请跳过本步骤。
- 通过“维护模式”或 Toolbox 执行以下例行程序（请参阅0005 - 维护模式）： PROC_ICE_X_ENABLE-DISABLE-SIM-CARDvia Service Mode Plus:Infotainment ➜ Connectivity ➜ Toggle SIMvia Toolbox:(link)
- 退出“维护模式”。请参阅 维护模式。
- 升起左前车窗，关闭左前车门。
- 确保妥善处理旧车载电脑。请参阅Car Computer (Dispose) (Modify)中给出的说明，将校正代码 21151007 作为一项单独的工项添加至“服务工单”中。
