后副车架总成 ((拆卸和更换))

校正代码 3001020102 FRT 3.60 注意：除非本程序中另有明确规定，否则上文所列校正代码及相关 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时深入了解 FRT 及其创建方式。 注意：请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意：请参阅人体工程学注意事项查看安全健康的作业规程。

  • 2026-07-08: 调整了紧固后减震器安装螺栓的步骤顺序；添加了两个将后悬架设置到行驶高度的备选方法。
  • 2026-05-08: 更新了行驶高度测量工具。
设备：
  • 1457016-00-A 弹簧压缩器套件，GEDORE
  • 1135762-00-A 冷却软管维修堵头套件，Model 3
  • 1130279-00-A 驱动单元吊索，Model 3（北美、亚太地区）
  • 1099645-00-C 副车架固定装置

扭矩规格

表 1. 扭矩规格： 后副车架总成 ((拆卸和更换))
描述 扭矩值 推荐工具 重复使用/更换 备注
将后驱动电机接地带固定到车身的螺母
10 Nm (7.4 lbs-ft)
  • 1/4 英寸 12 点套节钻10 毫米深
 重复使用
将左后/右后制动钳固定到左后/右后转向节的螺栓（2 个）
83 Nm (61.2 lbs-ft)
  • E18 六角薄型套筒
 更换 1088969-00-B
将后减震器固定到后下尾连杆的螺栓和螺母
115 Nm (84.8 lbs-ft)
  • 21 毫米套筒
重复使用
将后驱动电机高压电缆支架固定到高压电池的螺母
10 Nm (7.4 lbs-ft)
  • 1/4 英寸钻头 10 毫米深磁性套筒
 重复使用
将左后下前连杆固定到副车架的螺栓和螺母
76 Nm (56.0 lbs-ft)
  • 18 毫米套筒
 重复使用
将左后上前连杆固定到副车架的螺栓和螺母
84 Nm (61.9 lbs-ft)
  • 18 毫米组合扳手
  • 18 毫米套筒
 重复使用
将左后止推杆固定到副车架的螺栓、垫片和螺母
85 Nm (62.7 lbs-ft)
  • 18 毫米深套筒
  • 18 毫米 12 角组合扳手
 重复使用
将左后下尾连杆固定到后副车架的螺栓和螺母
115 Nm (84.8 lbs-ft)
  • 21 毫米套筒
  • 21 毫米组合扳手
 重复使用
将左后上尾连杆固定到副车架的螺栓和螺母
134 Nm (98.8 lbs-ft)
  • 21 毫米组合扳手
  • 21 毫米套筒
 重复使用
将驱动电机左侧、右侧以及后部固定到副车架的螺栓（3 个）
80 Nm (59.0 lbs-ft)
  • 3/8 英寸钻头六角套筒标准 18 毫米
 重复使用

拆卸

  1. 举升并支撑车辆请参阅 举升车辆 - 双柱举升机。
  2. 打开所有四个车门，降下所有四个车窗。
  3. 将前排两个座椅前移。
    注
    按需调节座椅靠背，避免触碰顶篷。
  4. 通过触摸屏将车辆置于“维护模式”。请参阅 维护模式。
  5. 解锁车辆网关。请参阅 网关（解锁）。
  6. 在触摸屏上，点击“维护模式”下的“扳手”（位于触摸屏 UI 界面底部），点击Thermal > Coolant System > Coolant Fill/Drain，点击Run，然后等待例行程序完成。
  7. 踩下制动踏板，同时点击“维护模式”下的“扳手”（位于触摸屏 UI 界面底部），点击Chassis > Brakes > EPB Service Mode，选择Action target下拉列表中的BOTH，然后选择Action type下拉列表中的START。点击Run，然后等待例行程序完成。
  8. 执行车辆高压禁用程序。请参阅 车辆高压禁用程序。
  9. 拆下左侧和右侧后车轮。请参阅 轮毂总成（拆卸和安装）。
  10. 拆下左后和右后悬架流线型护罩。请参阅 后悬架盖板 - LH（拆卸和更换）。
  11. 拆卸后饰板扩散器。请参阅 扩散器 - 后底板 ((拆卸和更换))。
  12. 拆下将后驱动电机接地带固定到车身的螺母。
    提示
    推荐使用以下工具
    • 1/4 英寸 12 点套节钻10 毫米深
  13. 拆卸后平衡杆。请参阅 平衡杆 - 后悬架 ((拆卸和更换))。
  14. 松开锁片，然后断开右副车架线束连接器。
  15. 将右副车架线束夹从车身上松开。
  16. 拆下并弃用将左侧后制动钳固定到左侧后转向节的螺栓 (x2)，从转向节上拆下制动钳，然后将制动钳挂在 S 型挂钩上。
    提示
    推荐使用以下工具
    • E18 六角薄型套筒
  17. 拆下并弃用将右后制动钳固定到右后转向节的螺栓（2 个），从转向节上拆下制动钳，然后将制动钳挂在 S 型钩上。
    提示
    推荐使用以下工具
    • E18 六角薄型套筒
  18. 拆下后滑板。请参阅 滑板 - 后 - 高压电池 ((拆卸和更换))。
  19. 将弹簧压缩器安装到左后和右后螺旋弹簧上。
    注
    压缩板只能从单一方向安装。上板带凹槽，而下板没有。参考照片以便了解。
  20. 拆下将左后减震器固定到左后下尾连杆的螺栓和螺母。
    提示
    推荐使用以下工具
    • 21 毫米套筒
  21. 对右侧重复第 20 步。
  22. 在车辆左后侧下方放置冷却液排放容器。
  23. 松开弹簧夹，将后驱动电机变流器入口软管从功率装换系统 (PCS) 出口软管接头上断开。
    注
    • 连接点位于高压电池左后部。
    • 断开后立即安装塞子（2 个）。
    • 如果冷却液流失量超过 1 升，需要进行真空加注。
    • 如需将电池返厂整修，请拆下专用工具塞。
  24. 松开将右后轮毂内衬固定到门槛板的推拉式卡子（2 个），然后将内衬移至一旁，以便操作。
  25. 将冷却液排放容器放置在高压电池右后侧下方。
  26. 松开弹簧夹，将冷却液出口软管从后回流软管上断开。
    注
    • 断开后立即安装塞子（2 个）。
    • 如果冷却液流失量超过 1 升，需要进行真空加注。
    • 必要时，用车间毛巾清洁右门槛板内的任何残留冷却液。
    • 如需将电池返厂整修，请拆下专用工具塞。
  27. 松开将冷却液软管固定到右侧剪力板的卡子 。
  28. 取走车辆下方的冷却液排放容器。
  29. 拆卸将后驱动电机高压线缆支架固定到高压电池的螺母。
    提示
    推荐使用以下工具
    • 1/4 英寸钻头 10 毫米深磁性套筒
  30. 佩戴高压绝缘手套和皮质外手套。
  31. 将后驱动电机高压电缆从高压电池上断开。
    注
    松开锁片，然后向上转动释放杆，以松开连接器。请勿强行提起释放杆。确保后驱动电机接头上的对齐锁片没有损坏。
  32. 脱下皮革手套和高压绝缘手套。
  33. 将副车架举升工具放置在后副车架下方的适当位置。
  34. 将供气装置连接到副车架举升工具。
  35. 在协助下，升起副车架举升工具以支撑后副车架。
    注
    • 将系带末端的金属钩固定到副车架举升工具上的环上。
    • 如有必要，可降低车辆。
  36. 拆下左右剪力板。请参阅 剪力板 - 后副车架 - 左侧 ((拆卸和更换))。
  37. 拆下后副车架支架。请参阅 Brace - Rear Subframe ((拆卸和更换))。
  38. 在协助下，降下副车架举升工具，将副车架以及后驱动电机总成从车辆上拆下。
    注
    降下副车架时请务必小心，以免损坏部件。
  39. 断开供气装置与副车架举升工具的连接。
  40. 在协助下，将副车架举升工具和副车架从车辆上移走。
  41. 断开后驱动电机逻辑连接器，将其移至一旁。
    注
    注意防止冷却液渗入连接器。
  42. 松开后驱动电机逻辑连接器卡子。
  43. 松开卡子（2 个），将解析器连接器从后驱动电机上断开。

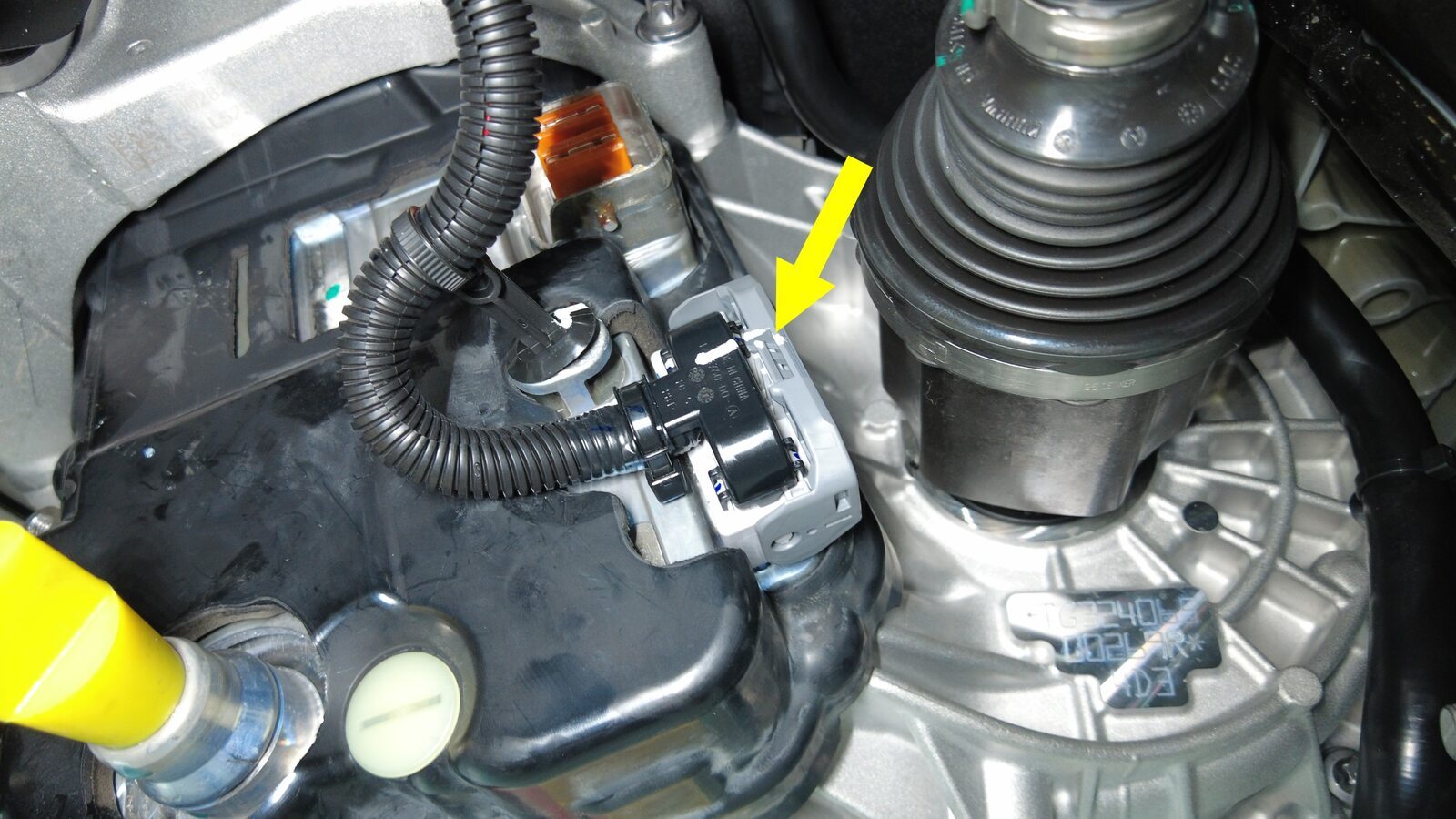

  44. 拉动红色锁片以解锁，然后再次拉动以松开机油泵连接器，使连接器断开。
    注
    请勿向下按压红色锁片。
  45. 松开将后驱动电机接地带线缆固定到副车架的夹子。

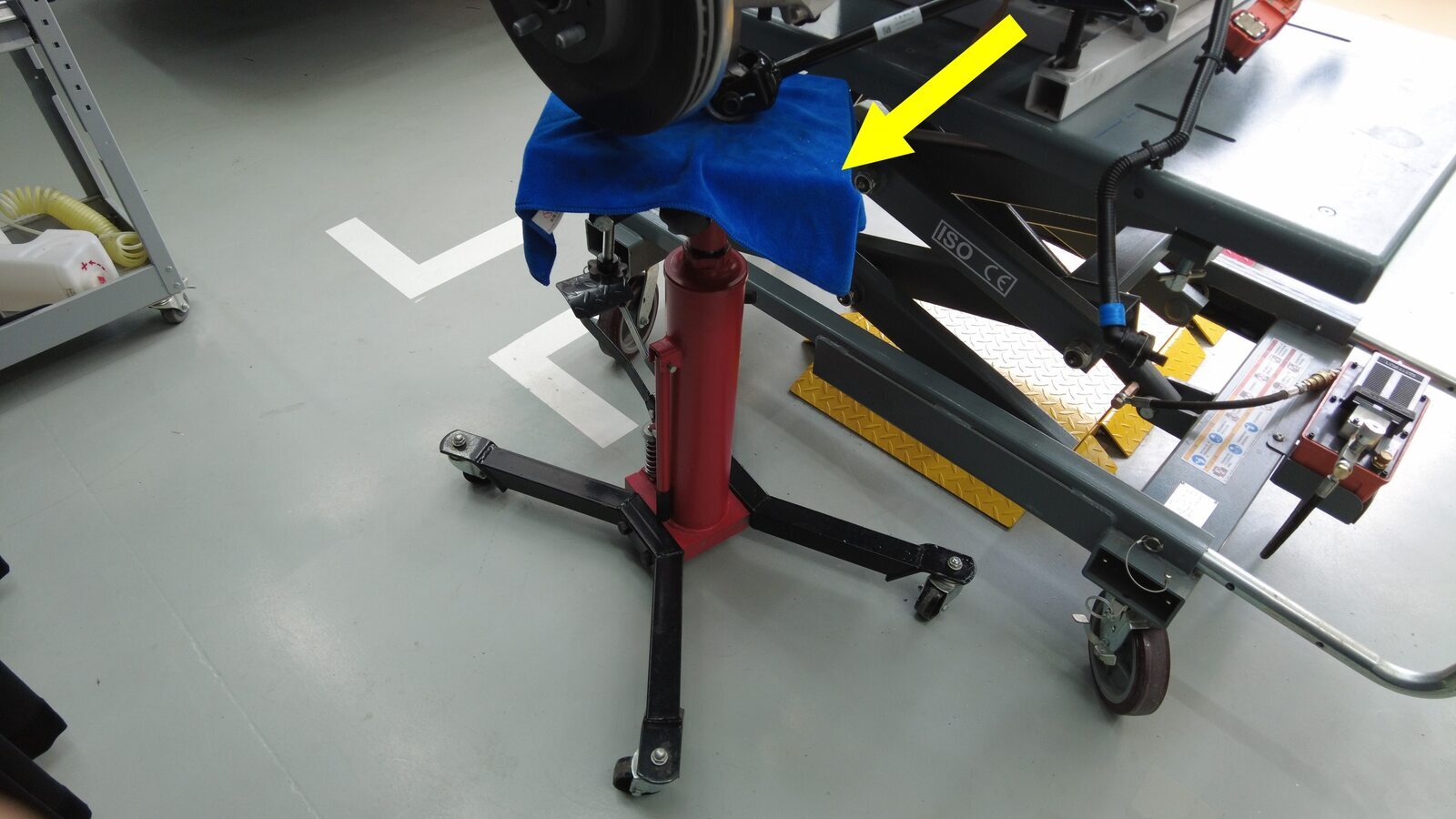

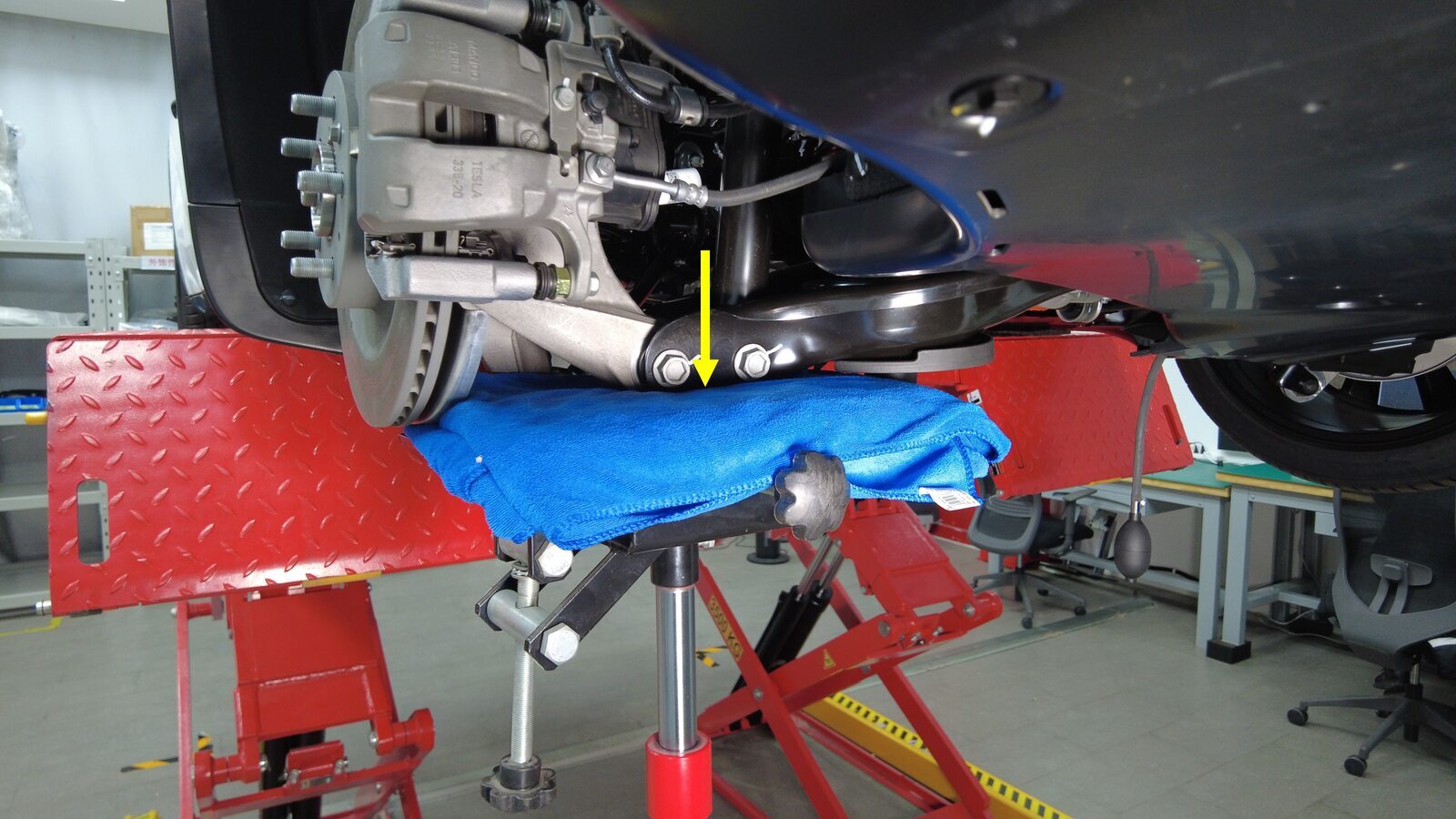

  46. 在左后下尾连杆下方放置支撑台架，升起台架直至将连杆完全撑起。
  47. 拆下将左侧后下部前连杆固定到副框架的螺栓和螺母。
    提示
    推荐使用以下工具
    • 18 毫米套筒
  48. 拆下将左侧后上部前连杆固定到副框架的螺栓和螺母。
    注
    转动螺栓数次将端部送出，同时移动上前连杆，为将连杆从后副车架上拆下留出足够空间。
    提示
    推荐使用以下工具
    • 18 毫米组合扳手
    • 18 毫米套筒
  49. 拆下将左后止推杆固定到副车架的螺栓、垫片和螺母。
    提示
    推荐使用以下工具
    • 18 毫米深套筒
    • 18 毫米 12 角组合扳手
  50. 拆下将左后下尾连杆固定到后副车架的螺栓和螺母。
    提示
    推荐使用以下工具
    • 21 毫米套筒
    • 21 毫米组合扳手
  51. 拆下将左侧后上部尾连杆固定到副框架的螺栓和螺母。
    提示
    推荐使用以下工具
    • 21 毫米组合扳手
    • 21 毫米套筒

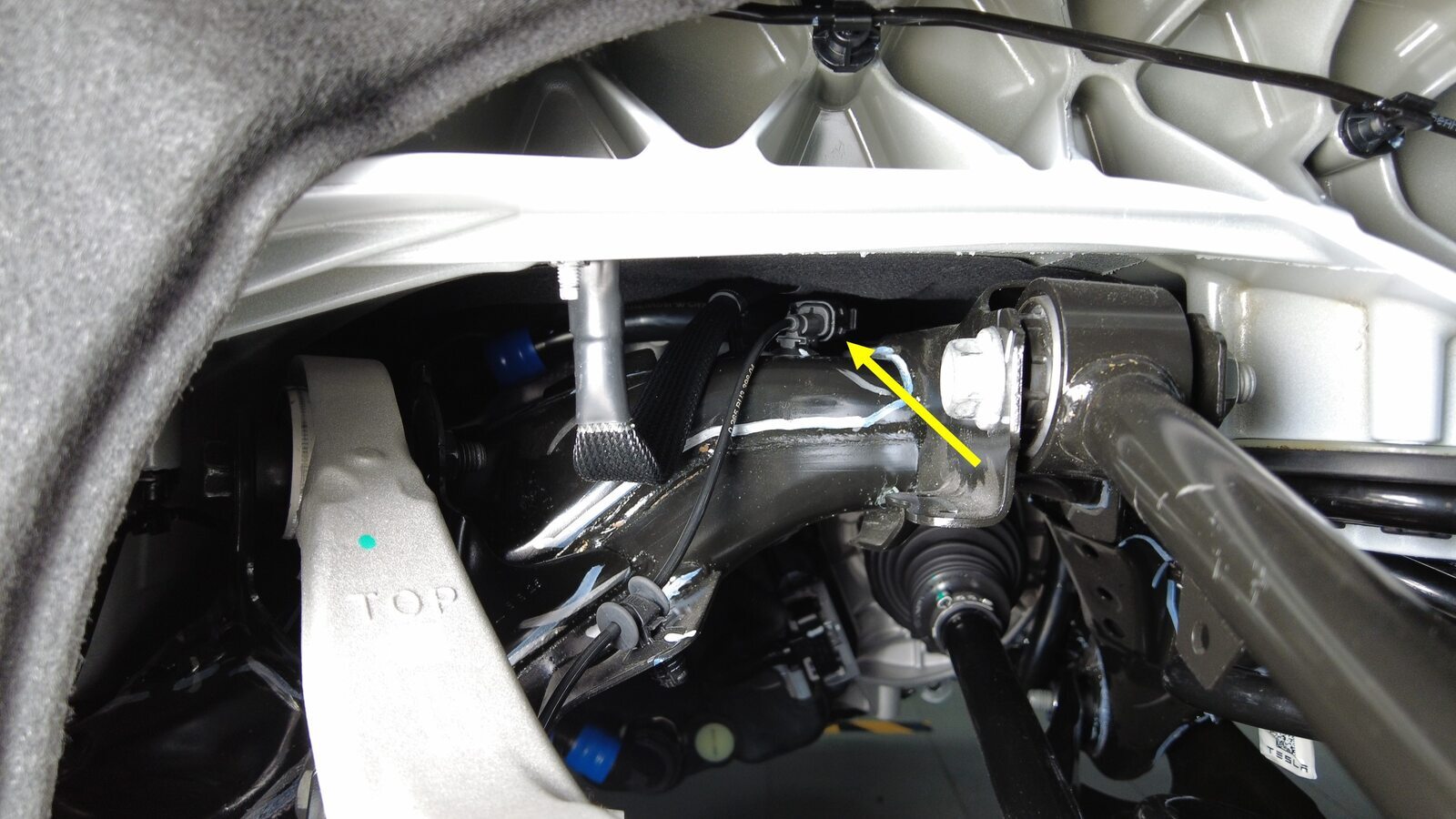

  52. 将左后轮毂转速传感器线束连接器卡子从副车架上拆下。

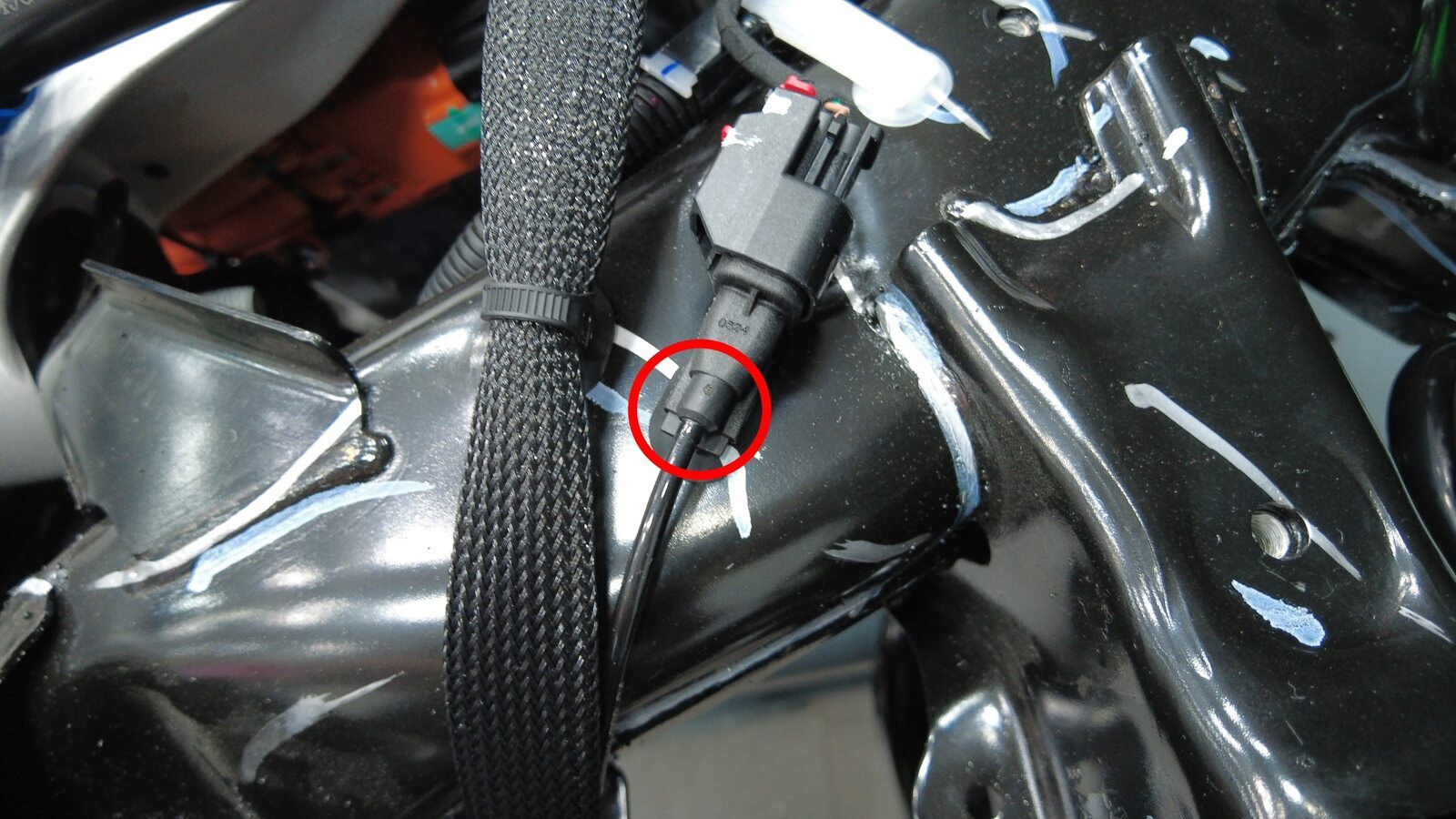

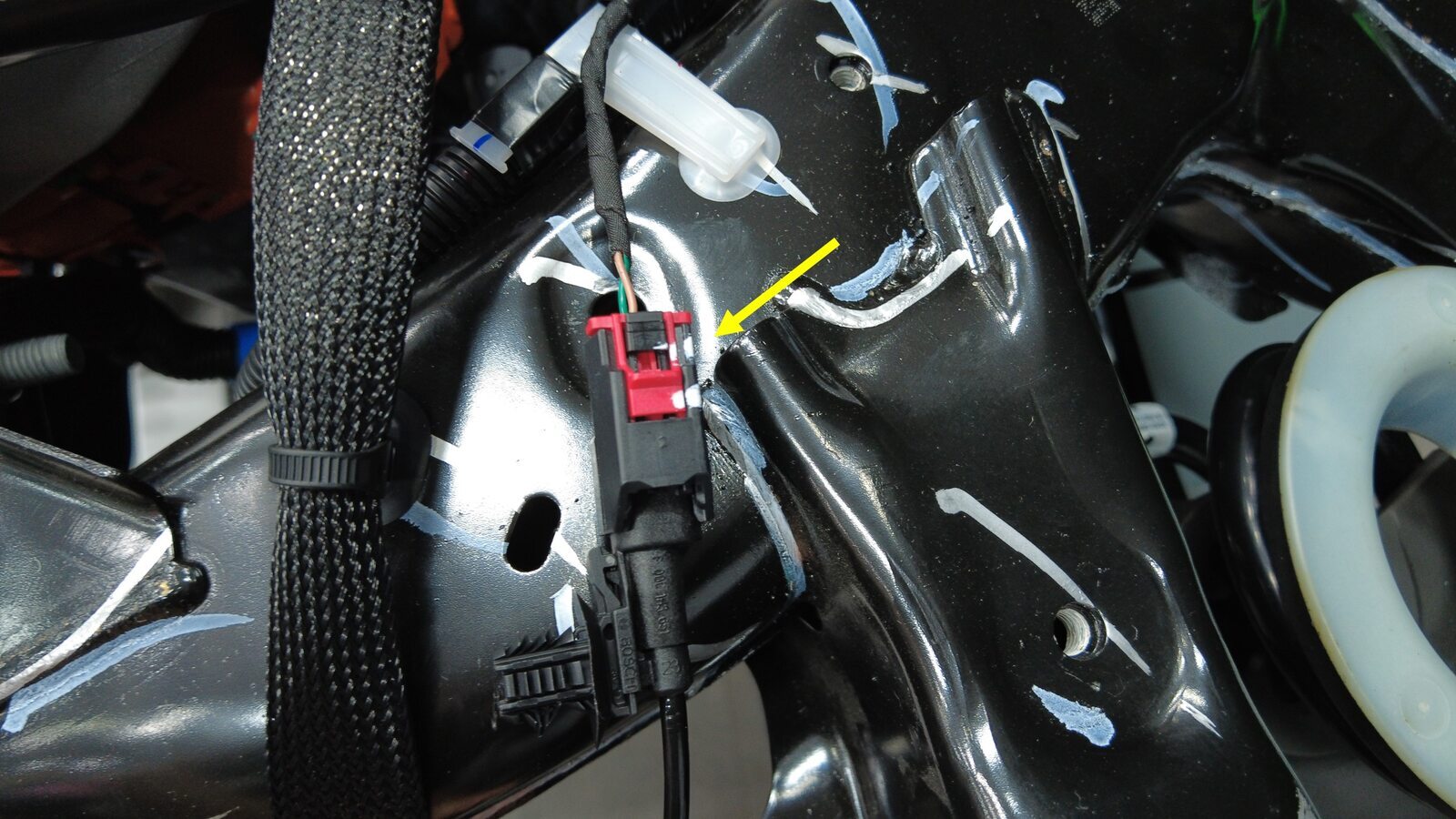

  53. 断开左后轮毂转速传感器连接器。
    注
    断开锁片，双手将连接器端部固定到副车架线束上，然后使用袖珍螺丝刀松开连接器卡子。

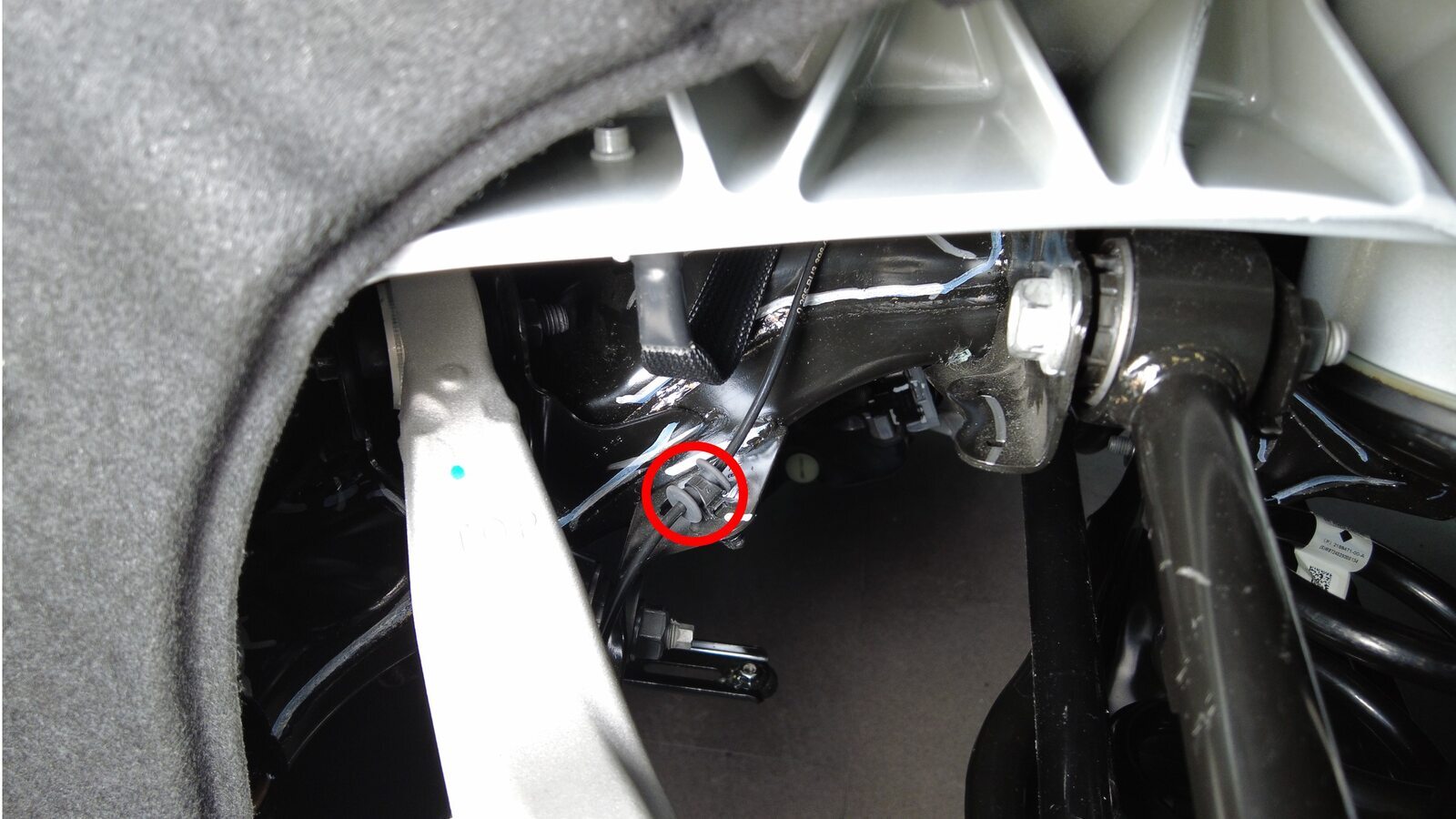

  54. 将左后轮毂转速传感器线束固定夹从副车架上拆下。

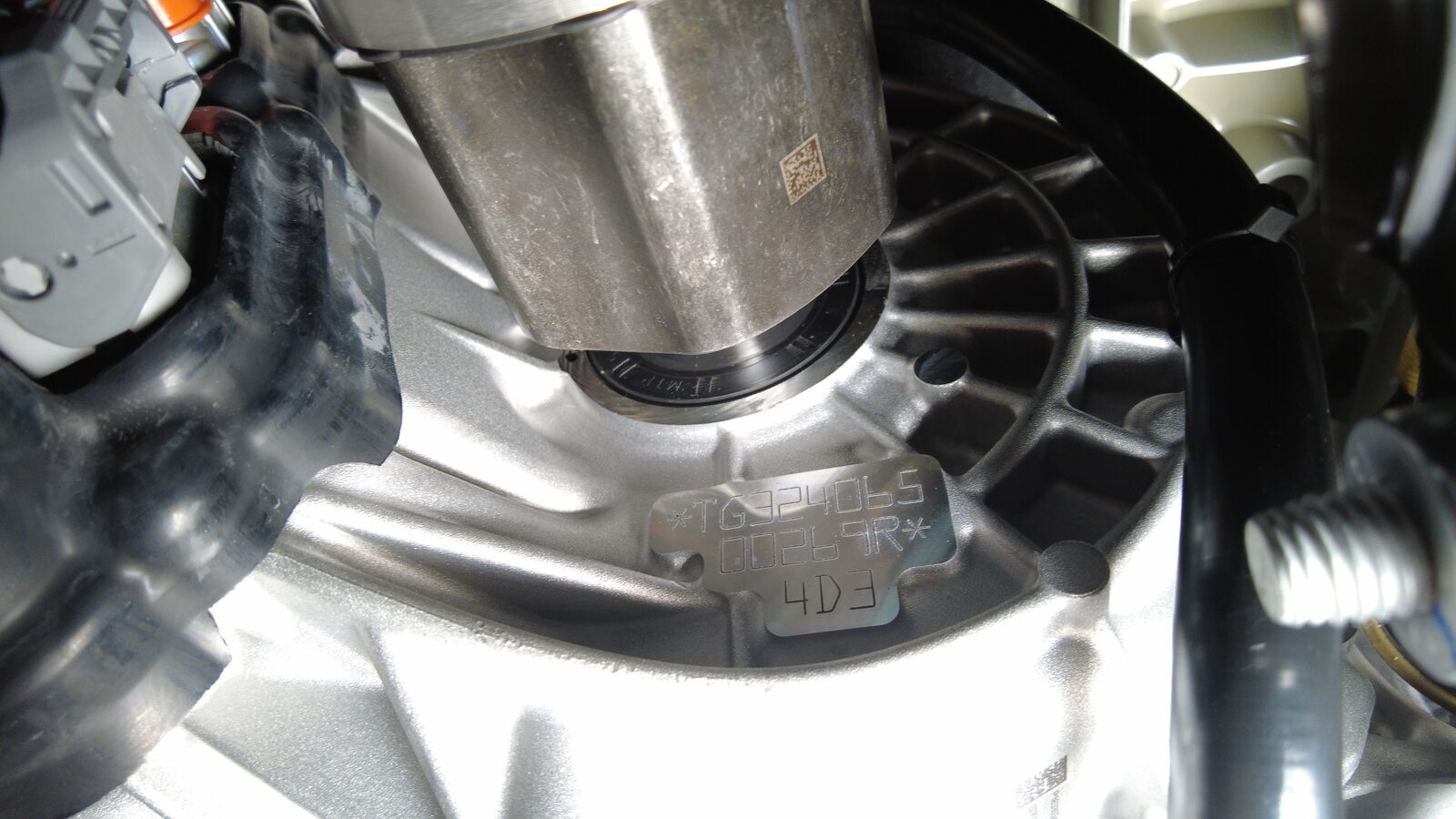

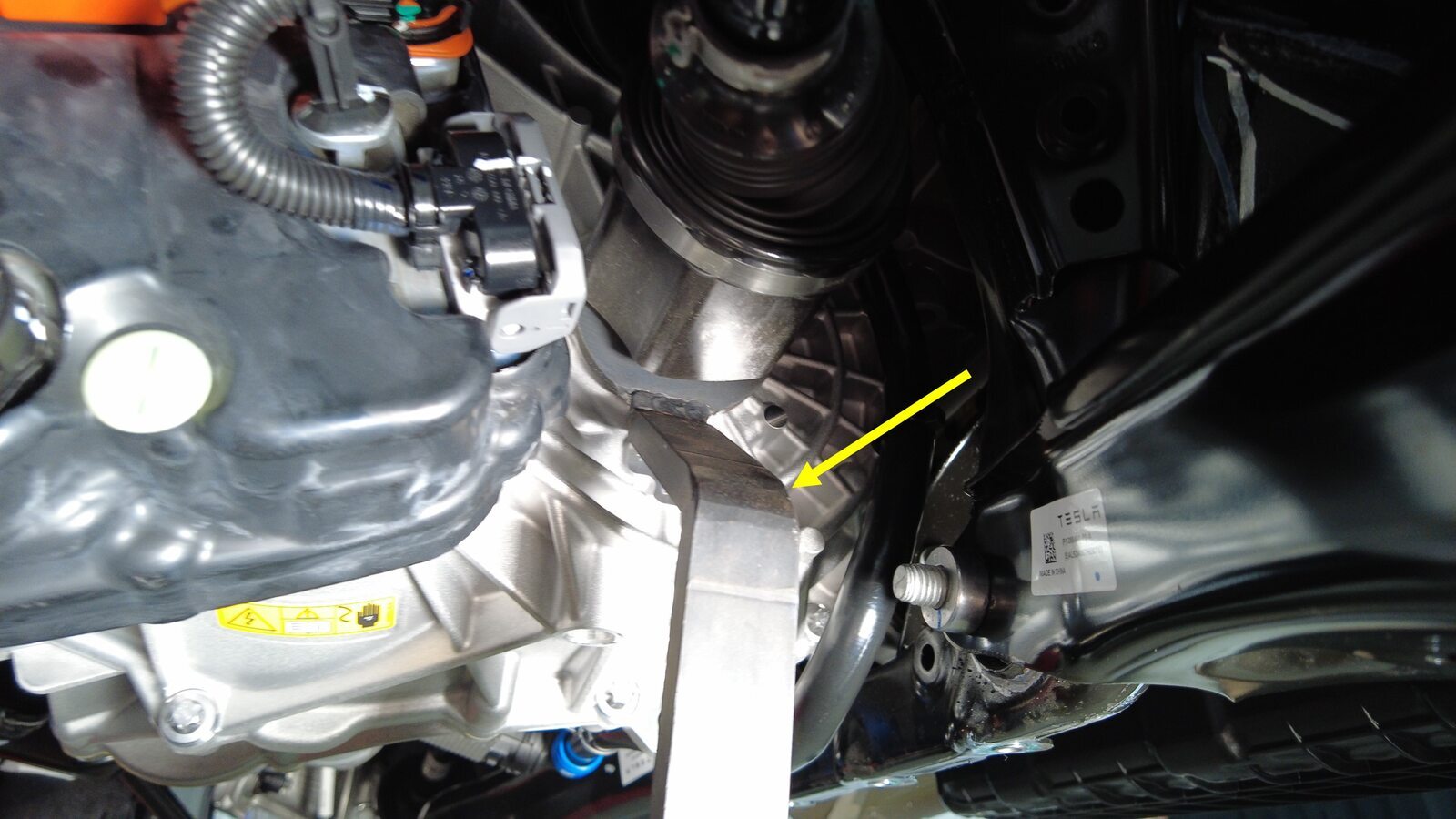

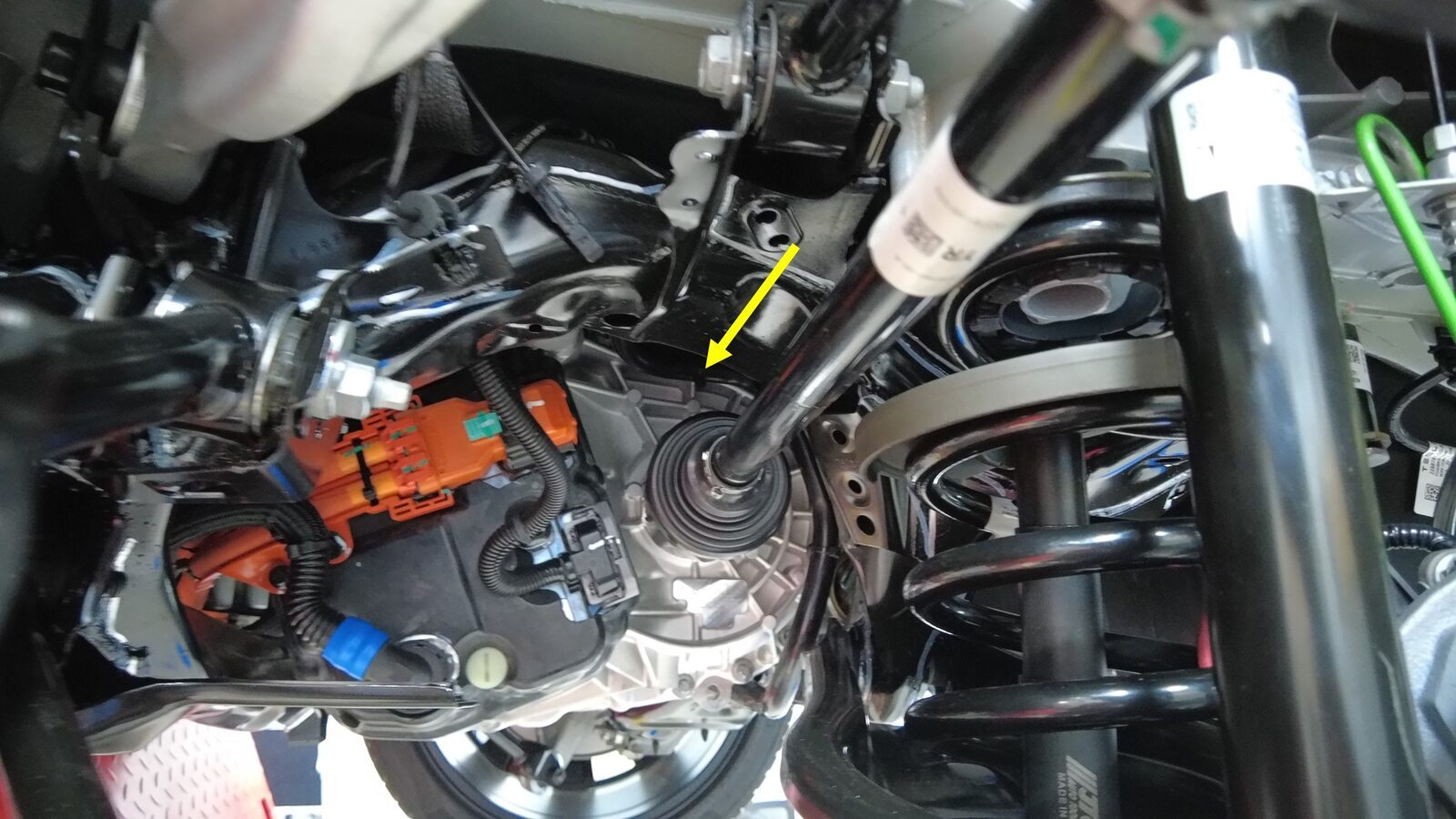

  55. 将左后半轴从后驱动电机上松开。
    注
    • 拆卸时请谨慎操作，注意请勿损坏半轴护套和油封。
    • 建议寻求他人协助，确保后悬架系统不会掉落。

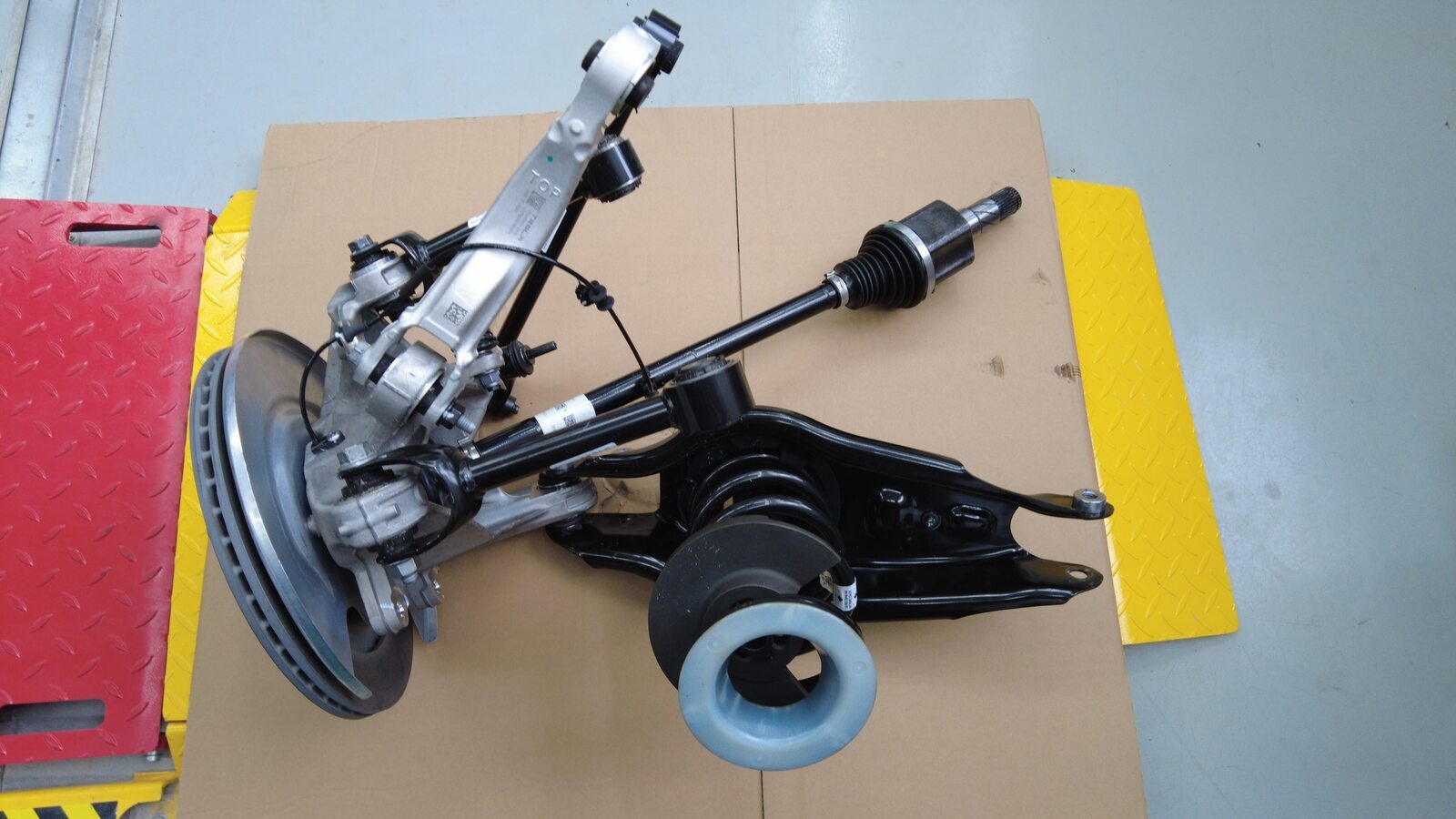

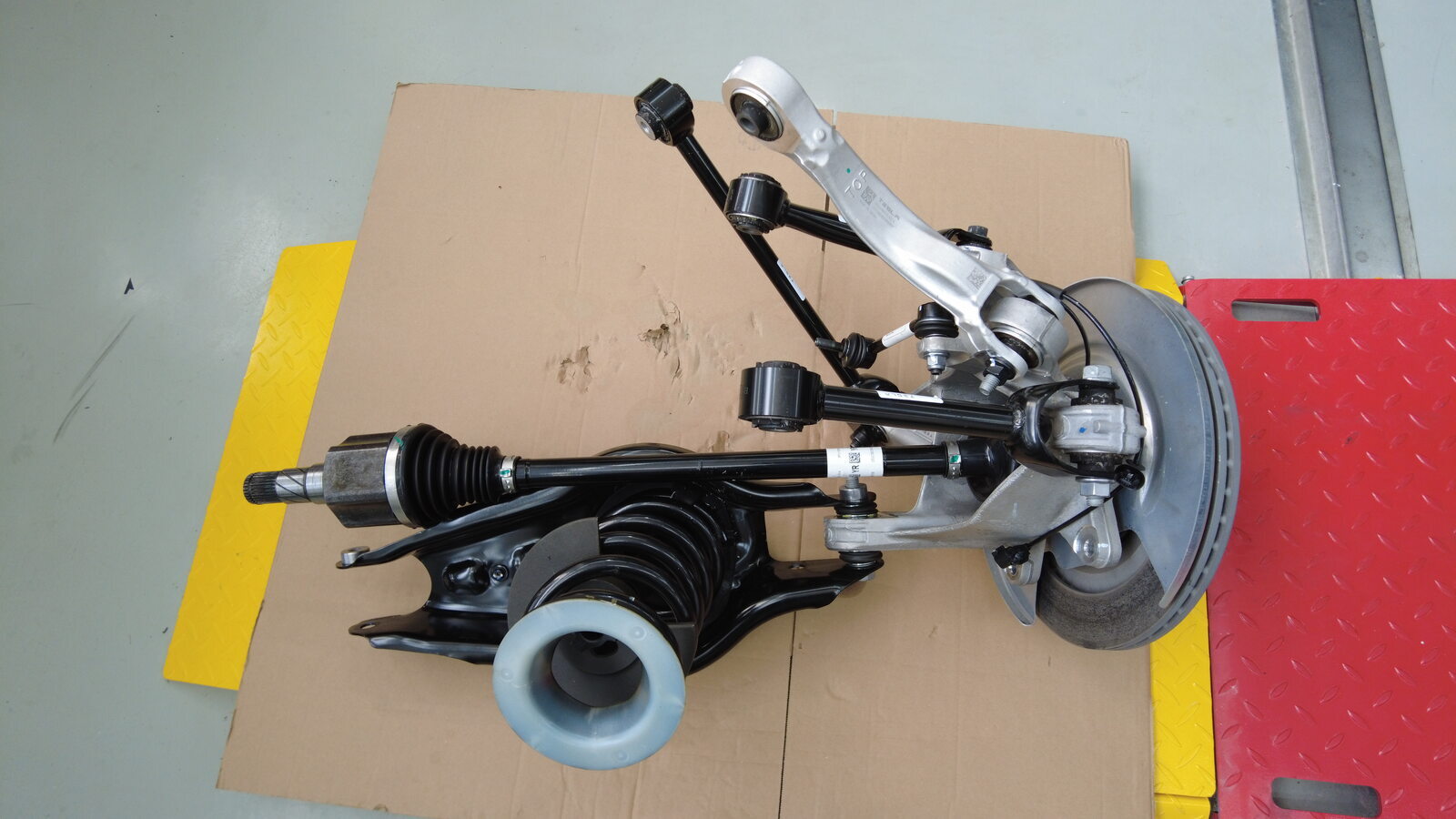

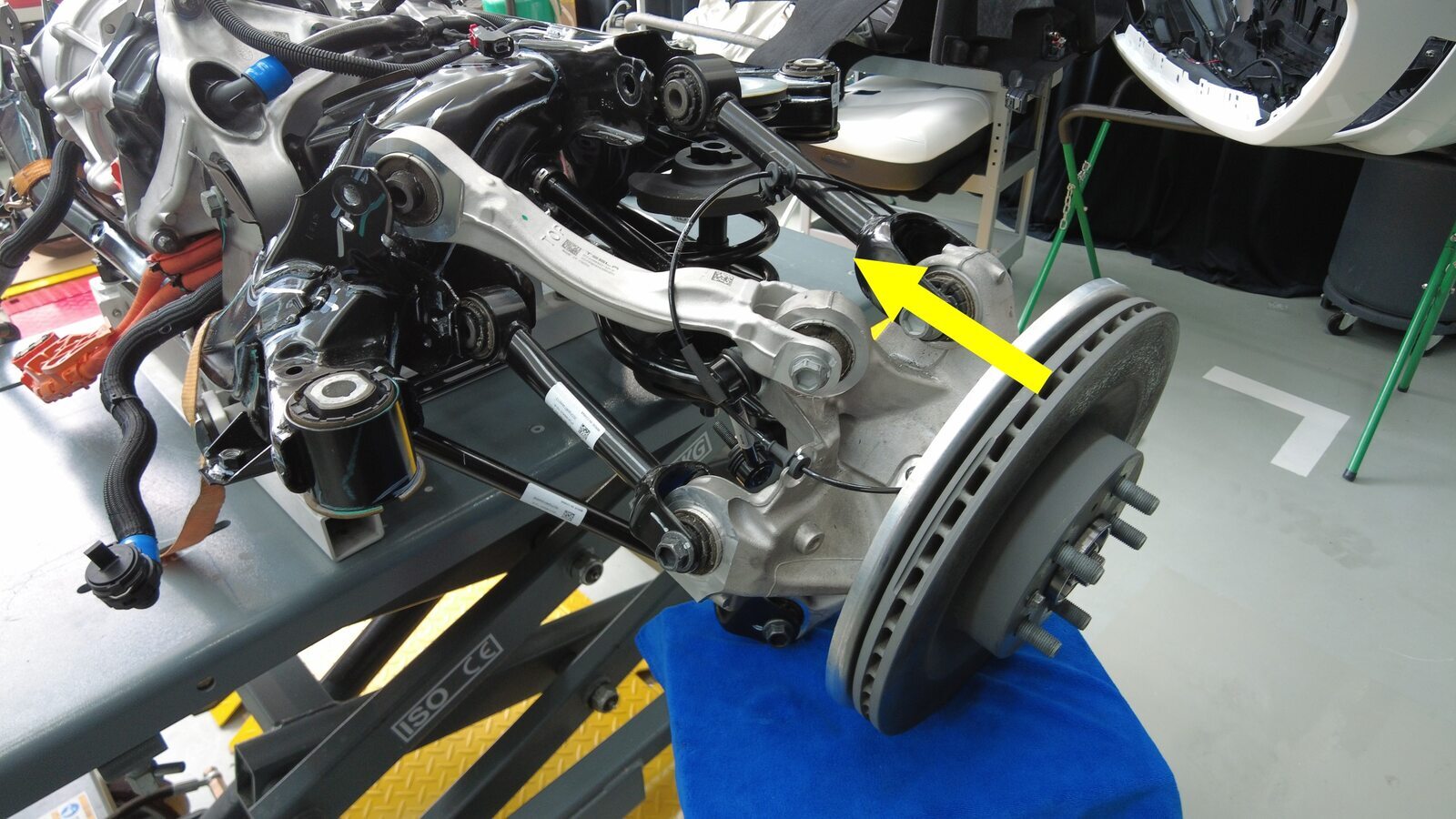

  56. 将左后悬架总成从后副车架上拆下。
    注
    建议寻求他人协助，确保后悬架系统不会掉落。
  57. 重复第 46 步至第 56 步，拆下右后悬架总成。

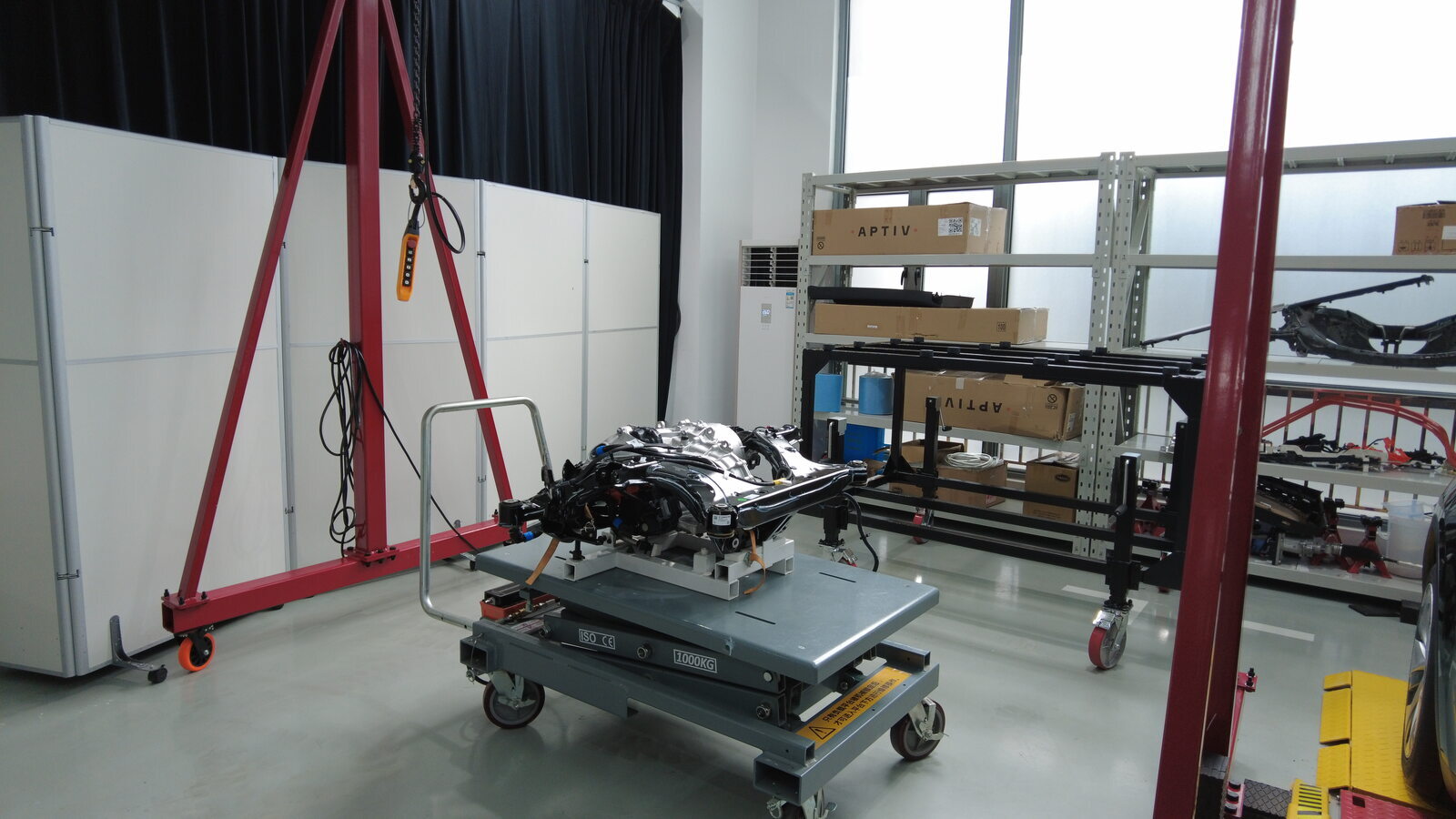

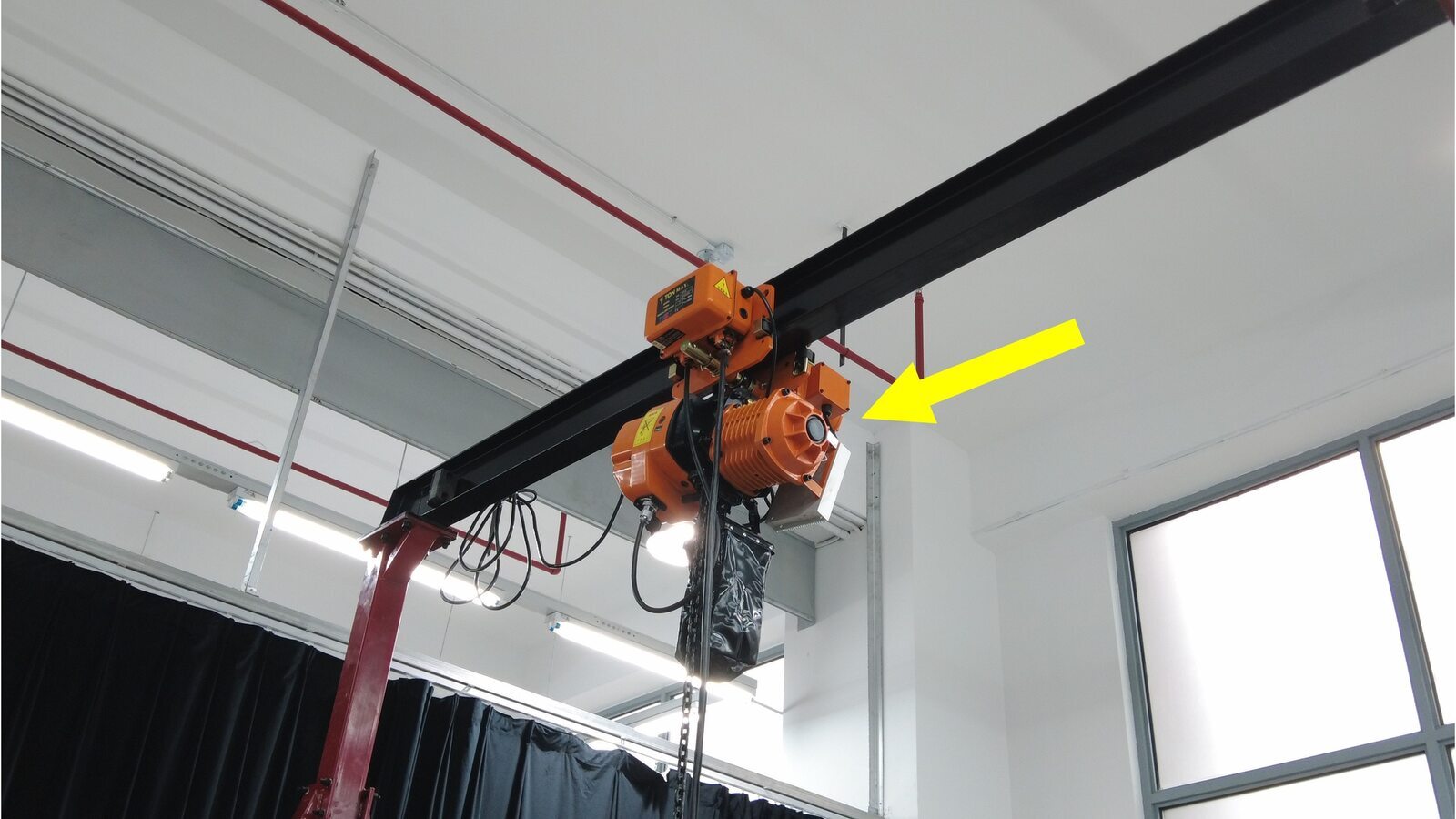

  58. 将后副车架和驱动电机总成放置在起重机架下方。

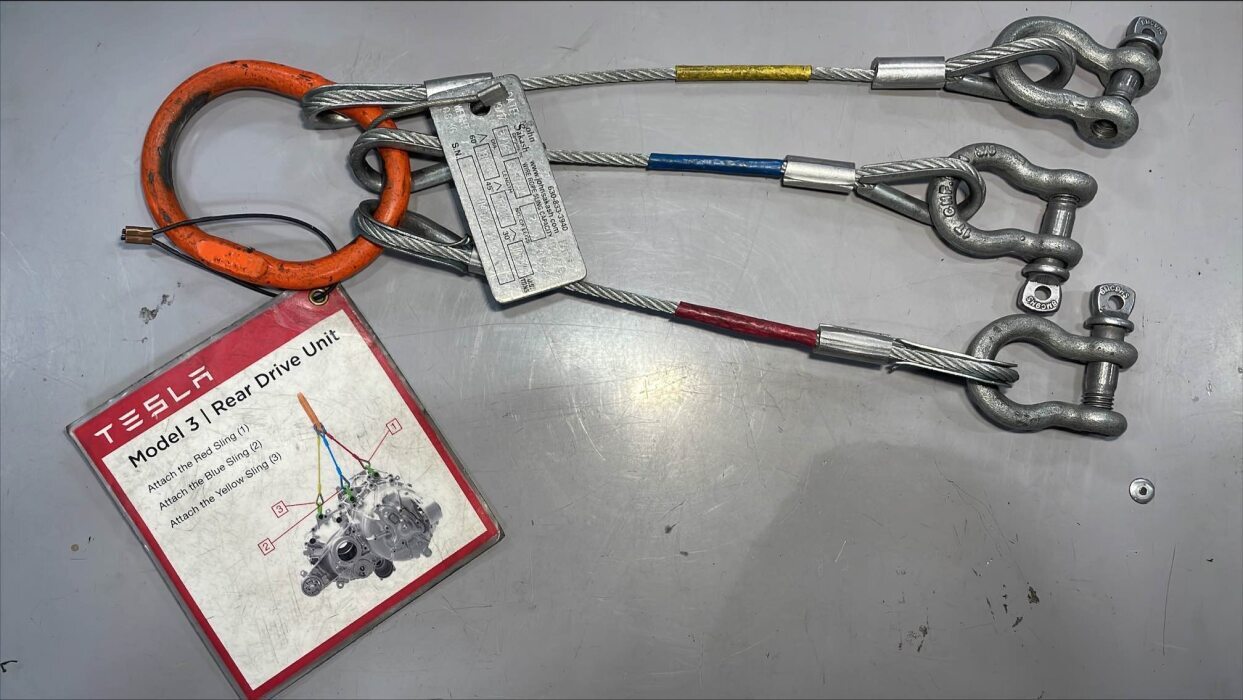

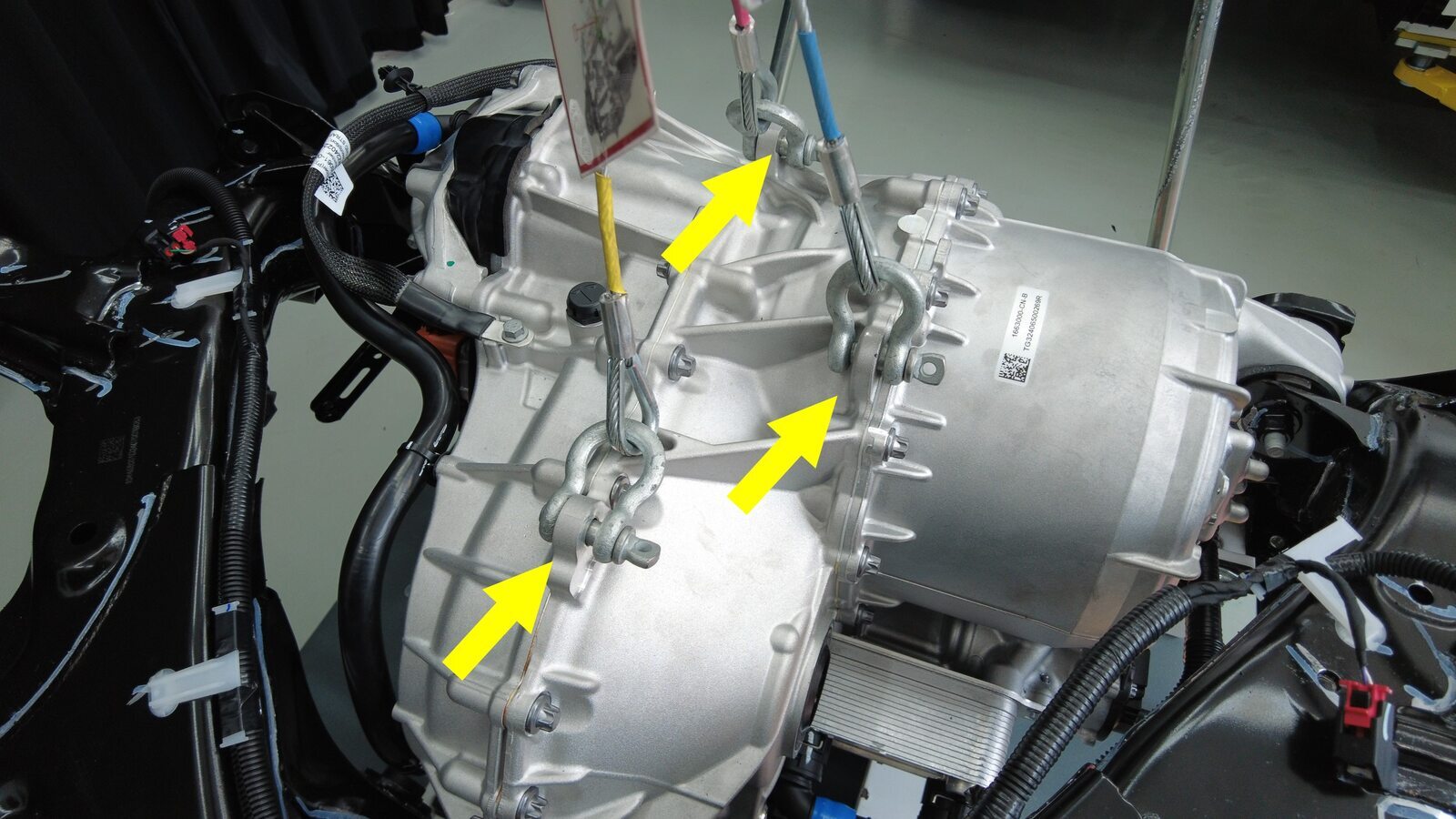

  59. 使用挂钩（3 个）将驱动电机吊索工具固定到后驱动电机上。
  60. 将驱动电机吊索工具固定到起重机架上。
  61. 升起吊索，直至吊索出现些许张力，以确保稳固连接。

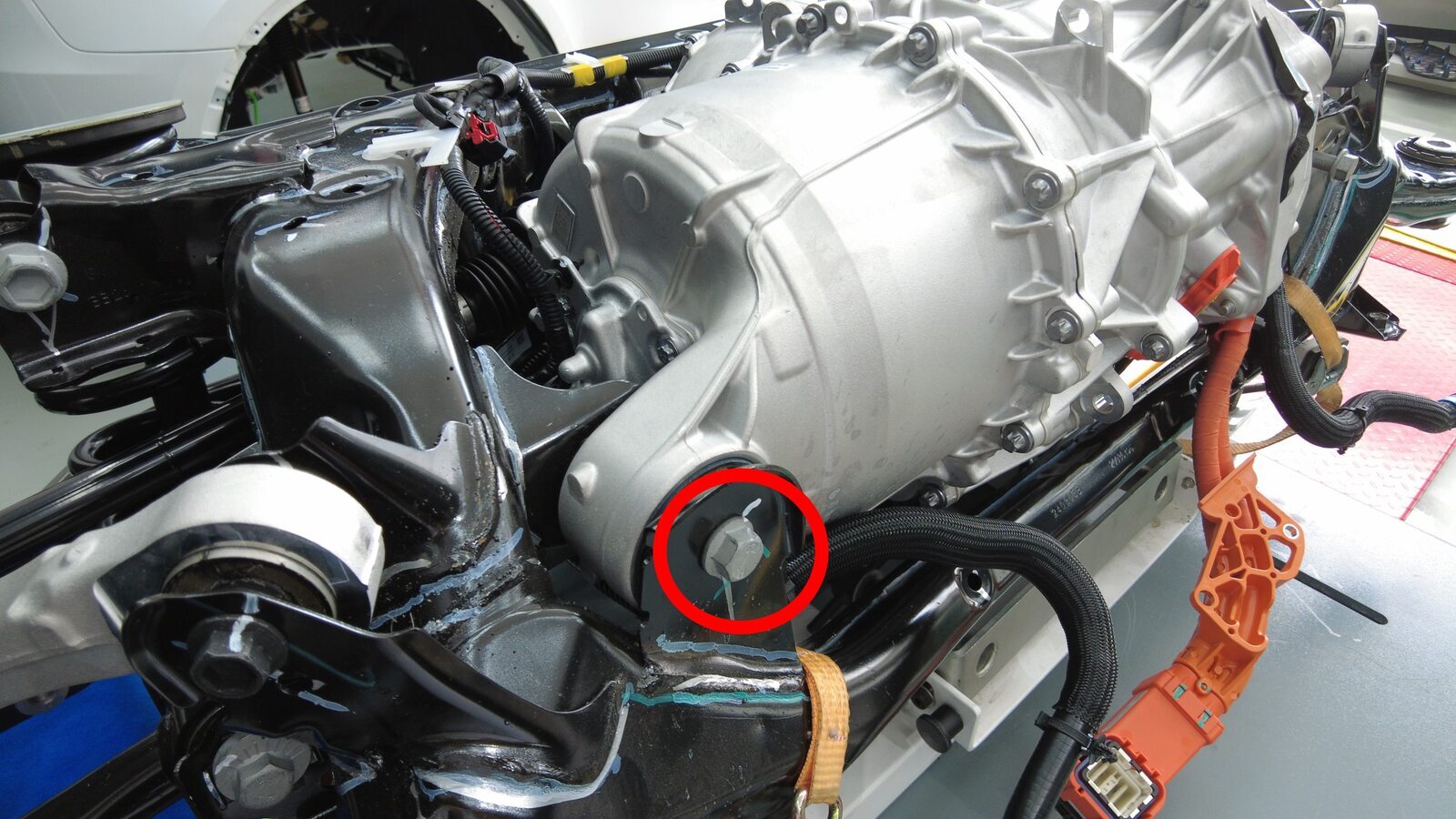

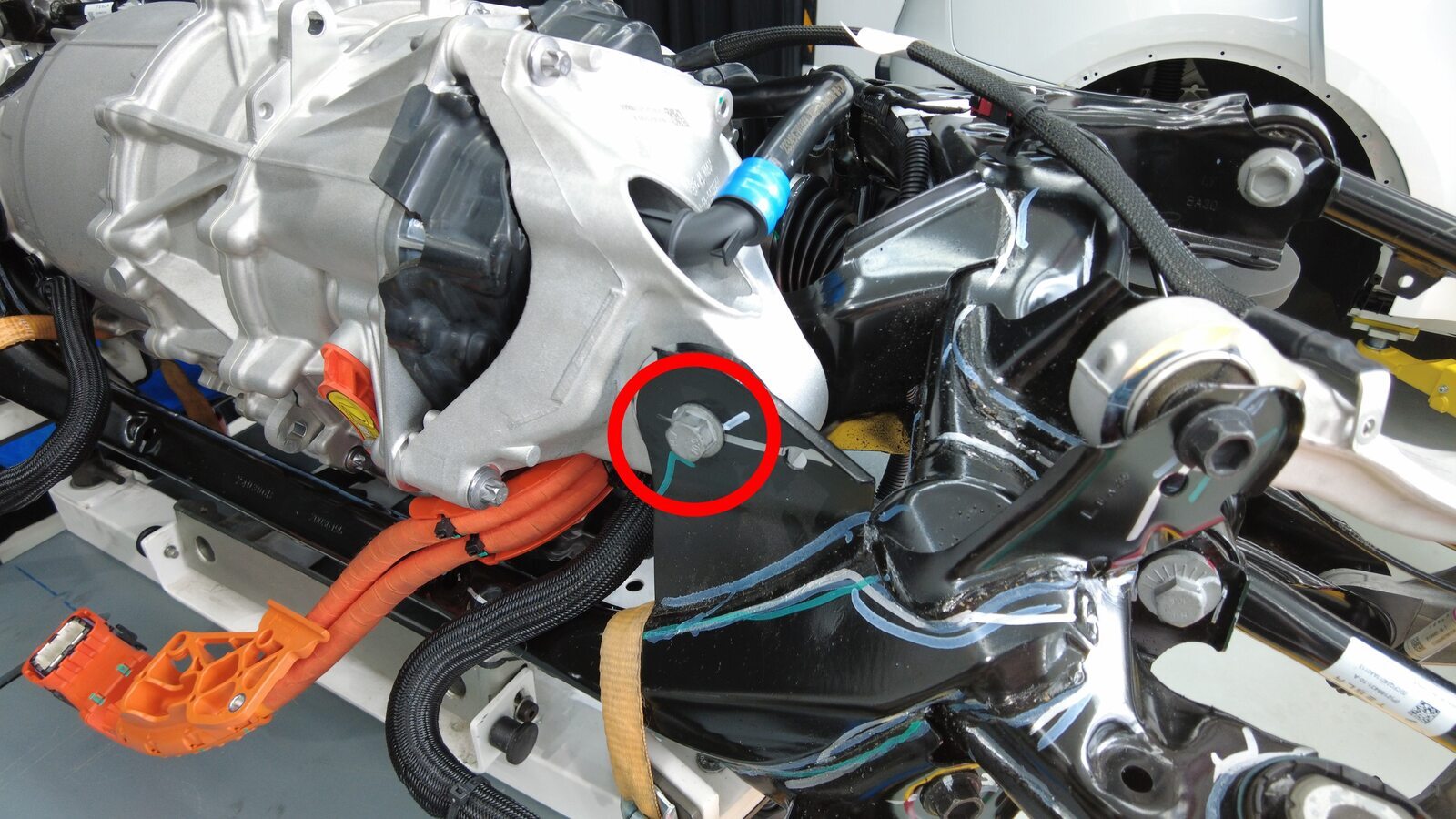

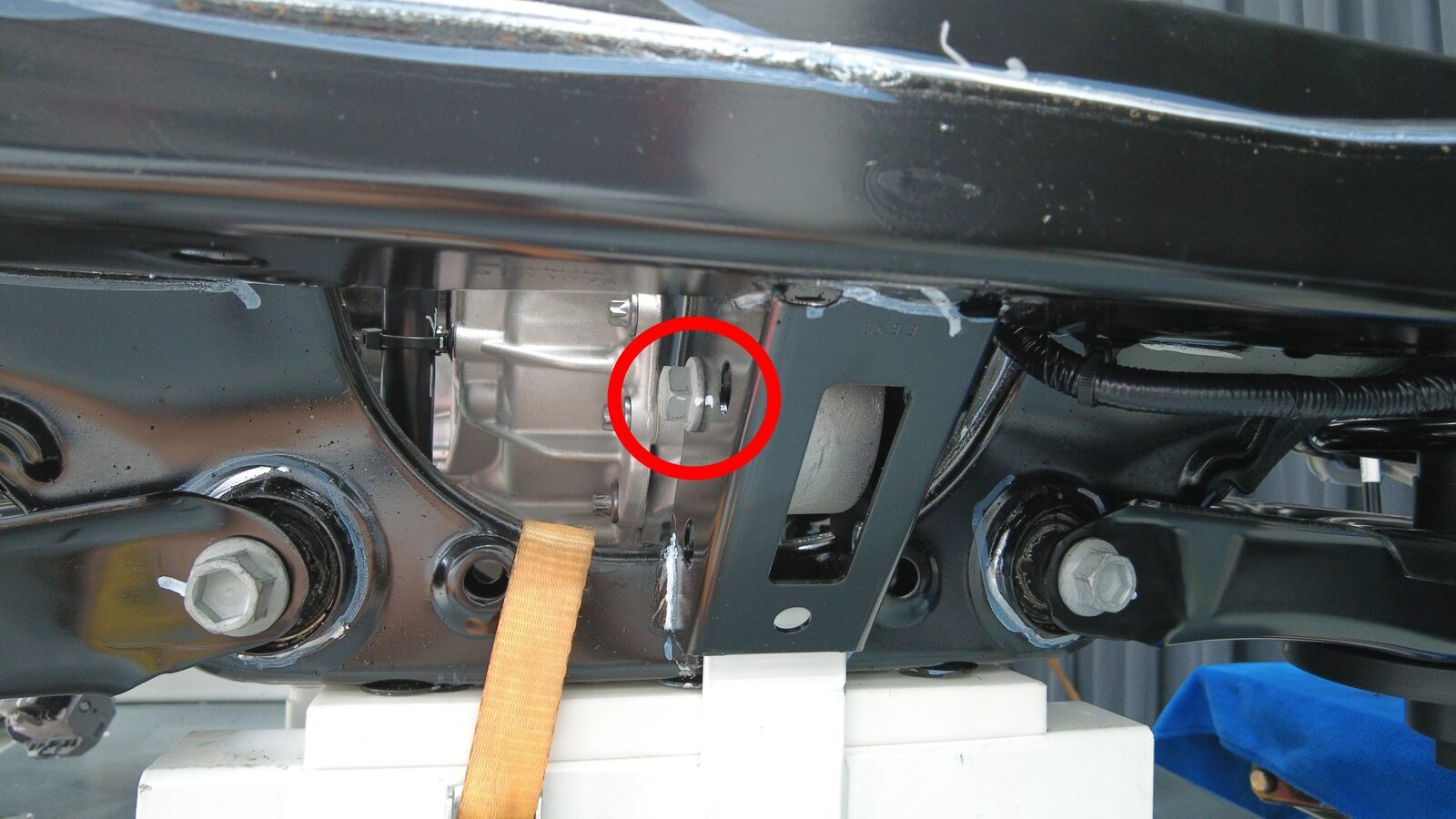

  62. 拆下将驱动电机左侧、右侧以及后部固定到副车架的螺栓（3 个）。
    提示
    推荐使用以下工具
    • 3/8 英寸钻头六角套筒标准 18 毫米

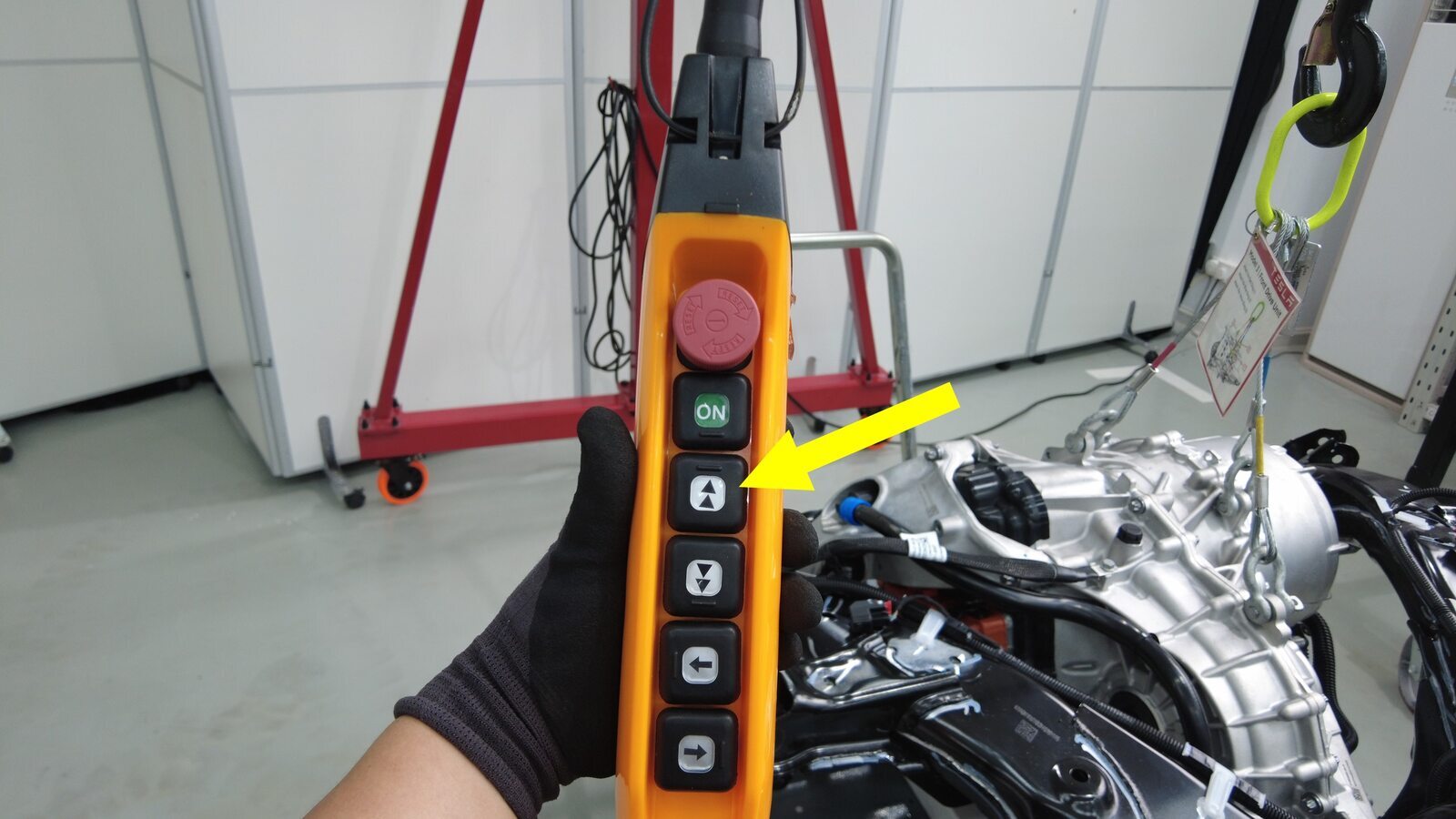

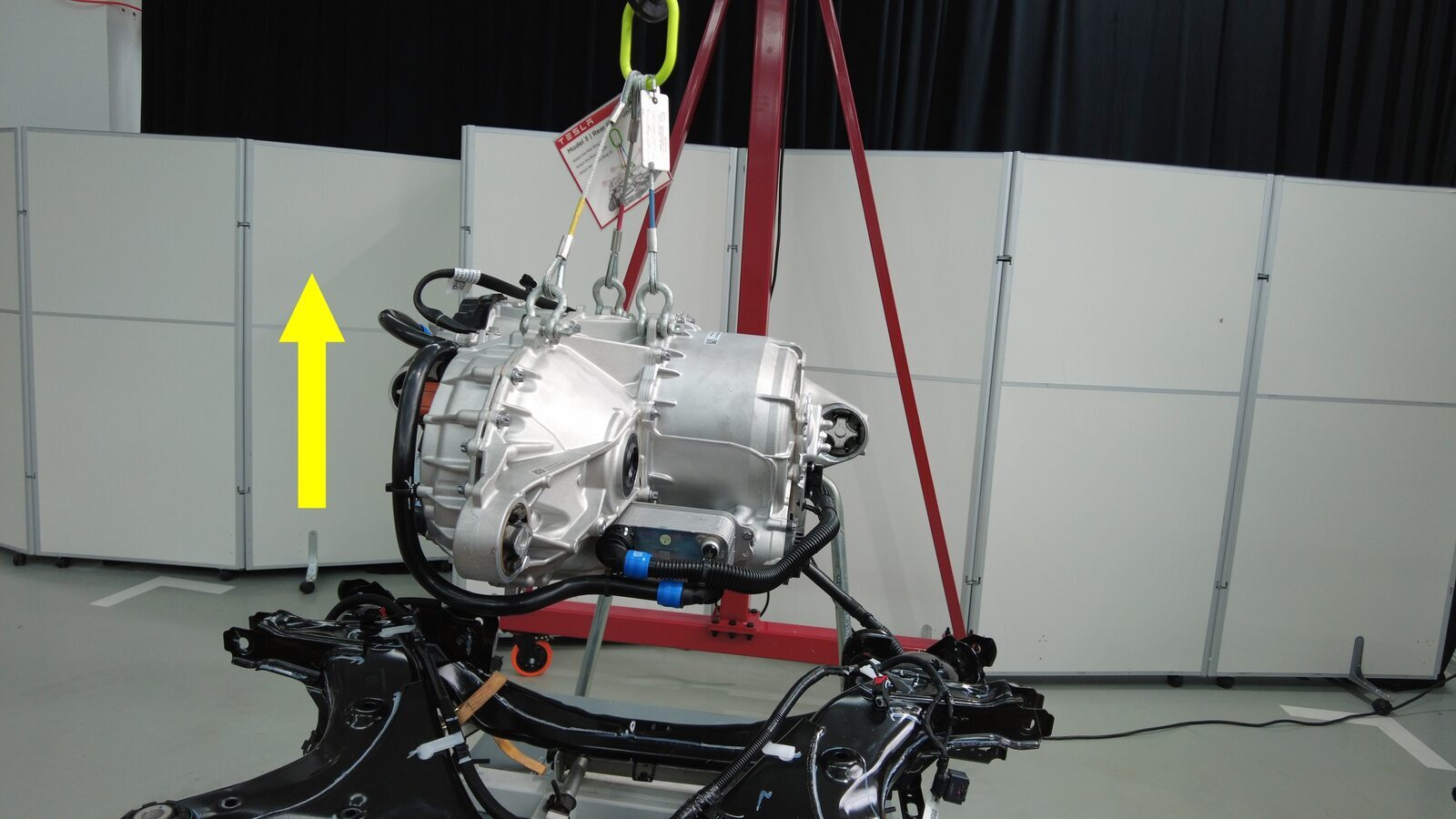

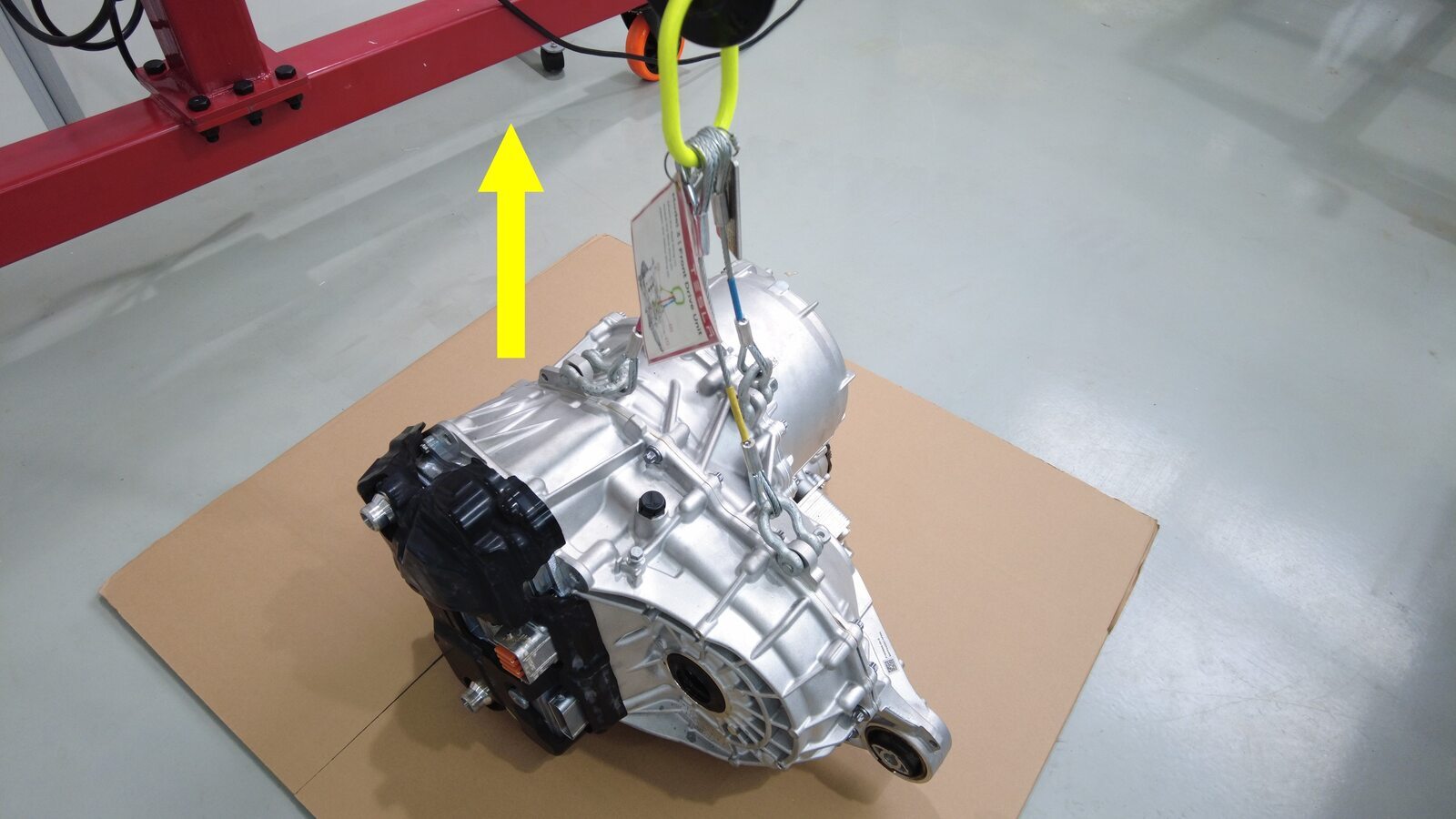

  63. 将后驱动电机向上抬离后副车架。
    注
    建议寻求他人协助；注意请勿损坏其他部件。
  64. 将空的驱动电机板条箱放置在后驱动电机下方，确保安全降下。
    注
    如果没有可用的板条箱，可使用托盘。

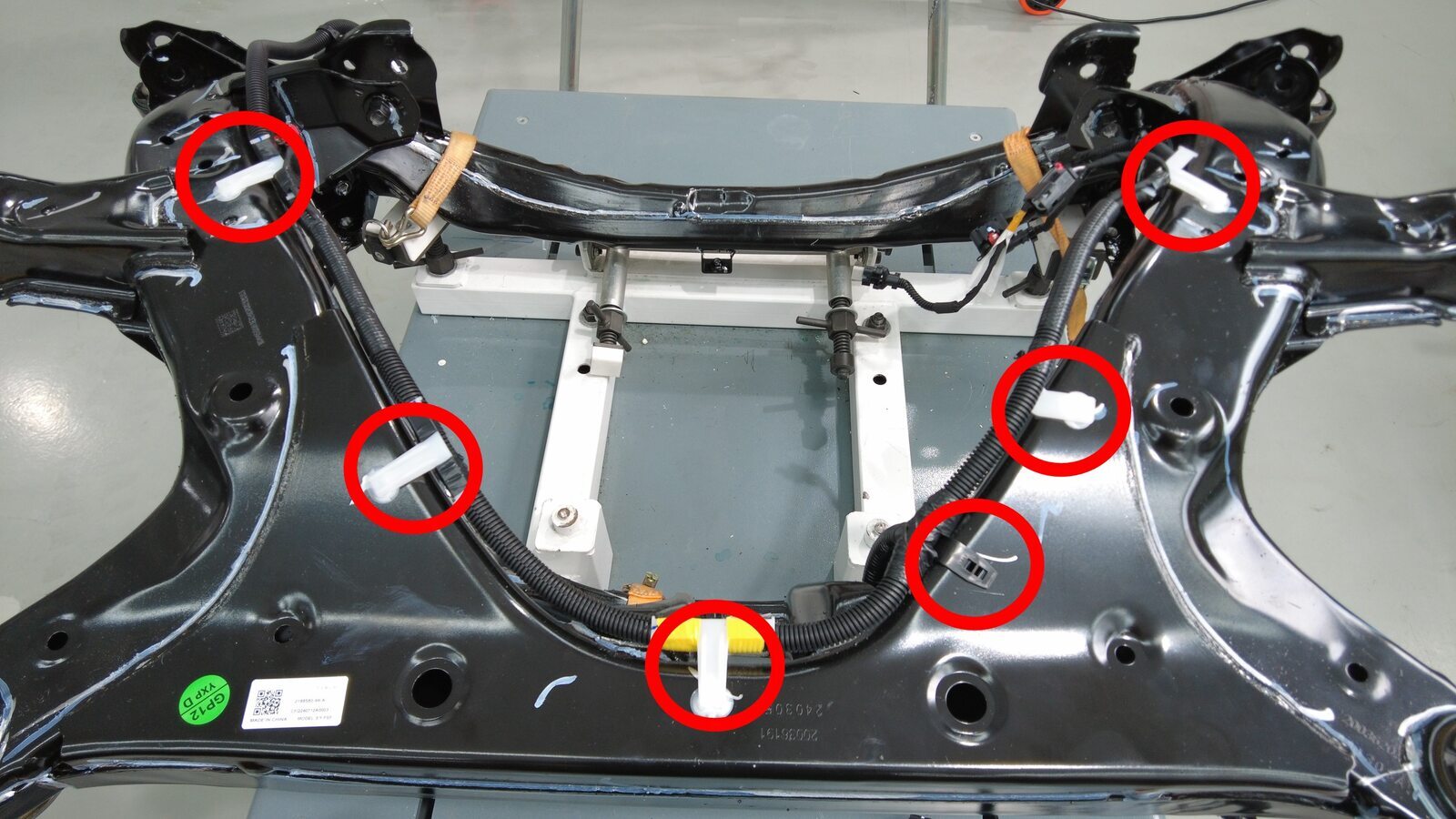

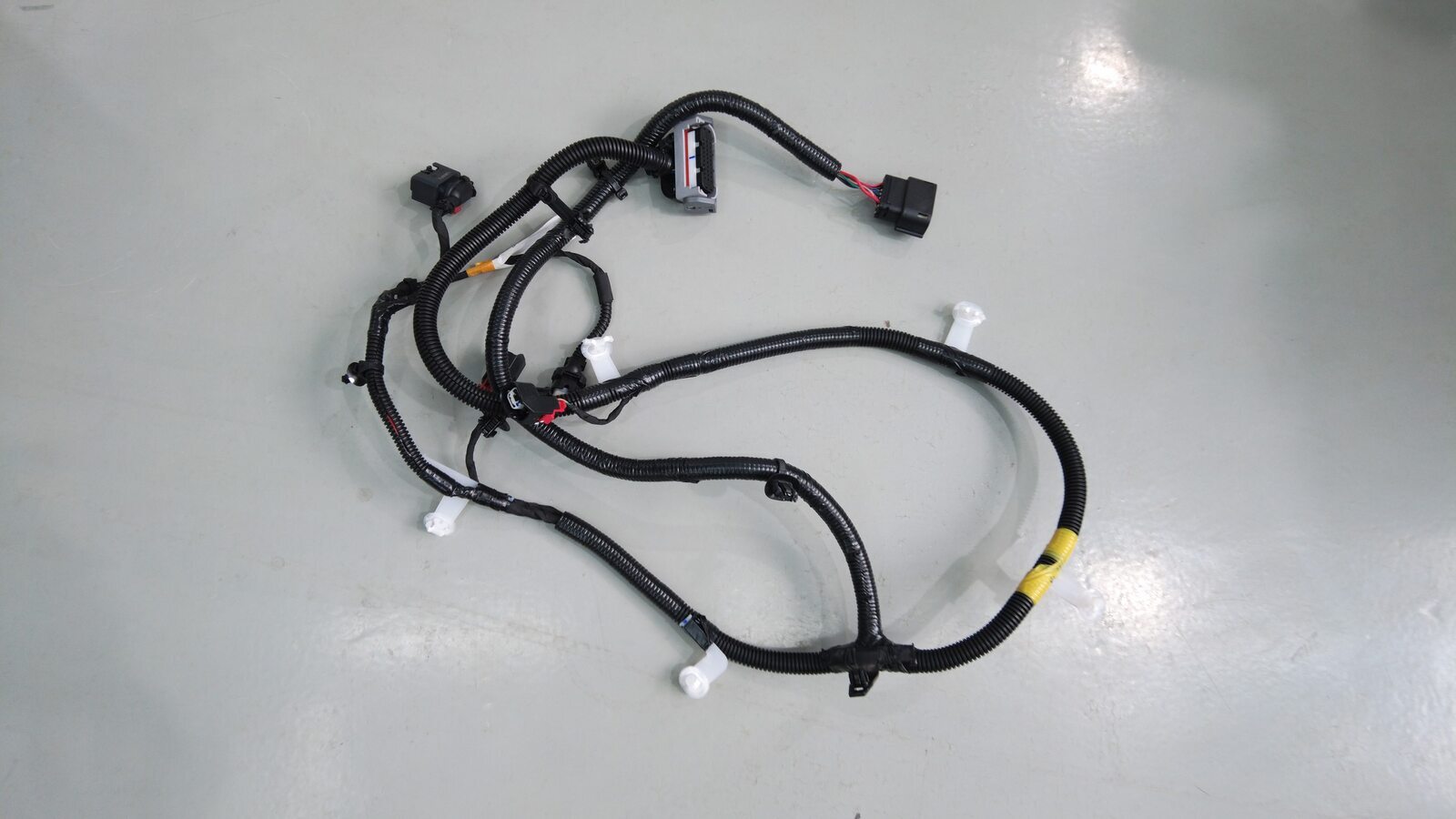

  65. 松开将副车架线束固定到后副车架顶部的夹子（8 个），然后将线束从副车架上拆下。
  66. 松开将后副车架固定到举升工具的系带（3 个）。
    注
    建议寻求他人协助，确保副车架不会掉落。

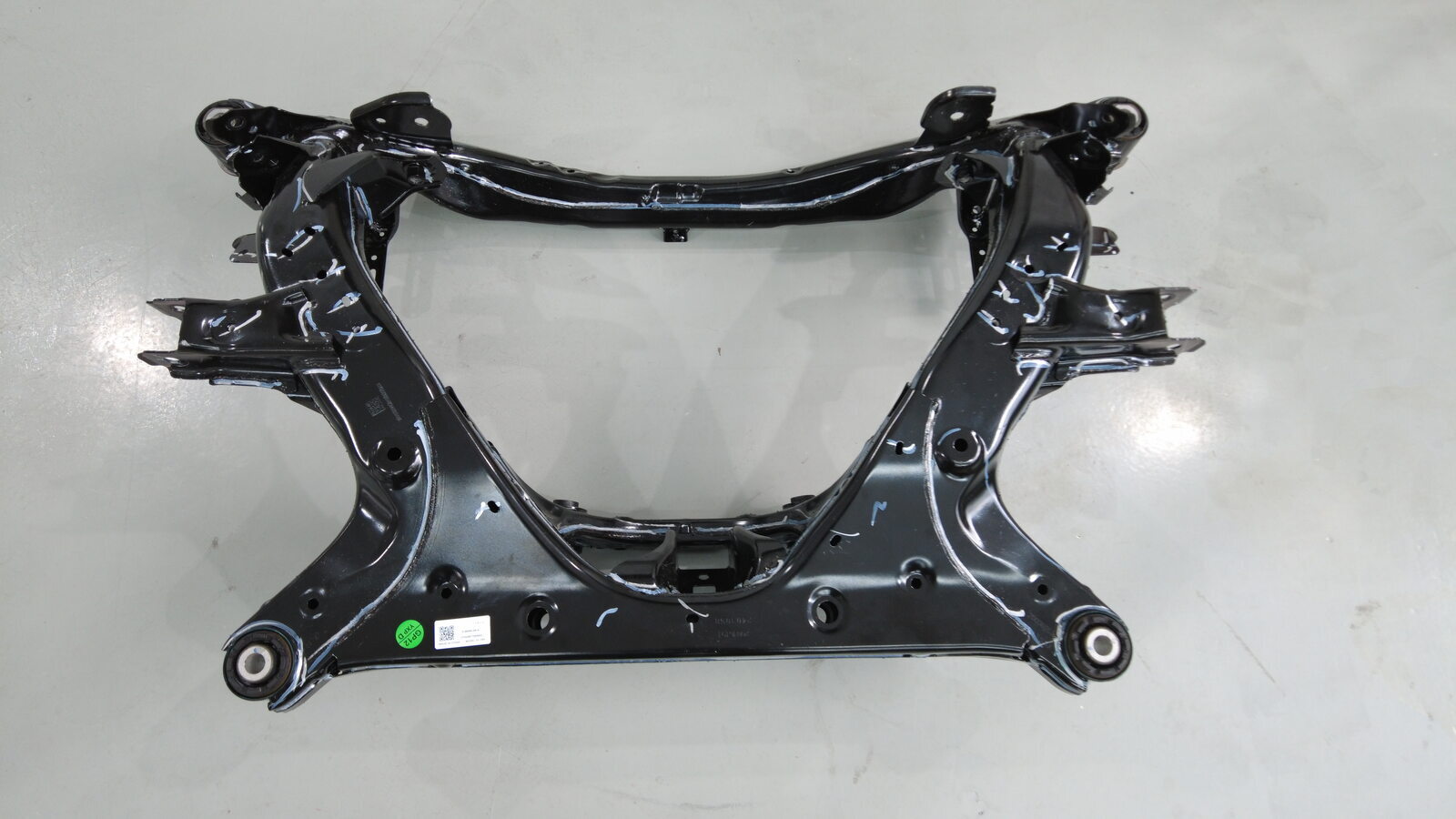

更换

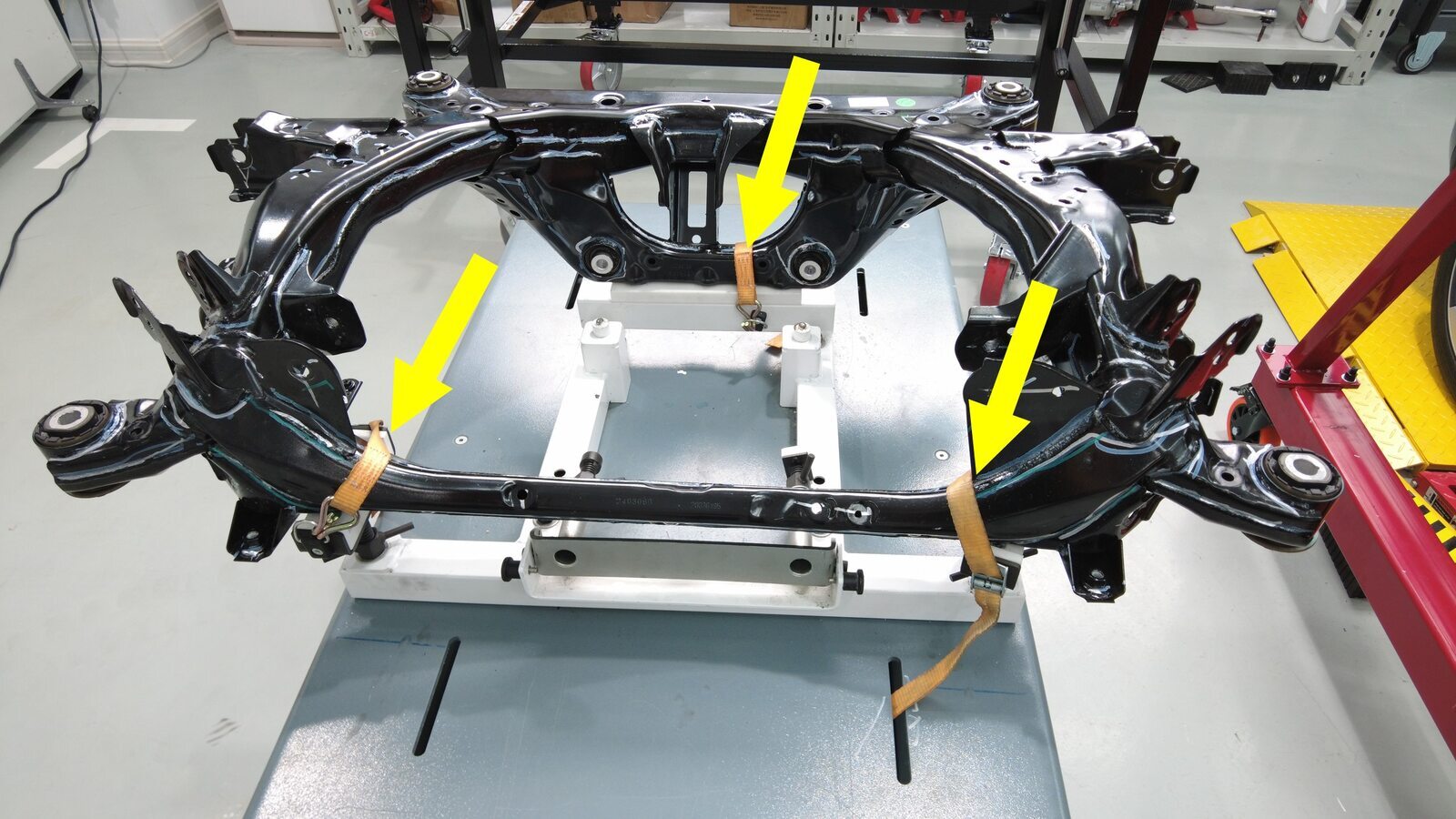

  1. 将后副车架安装到举升工具上，然后用系带（3 个）紧固。
    注
    建议寻求他人协助，确保副车架不会掉落。

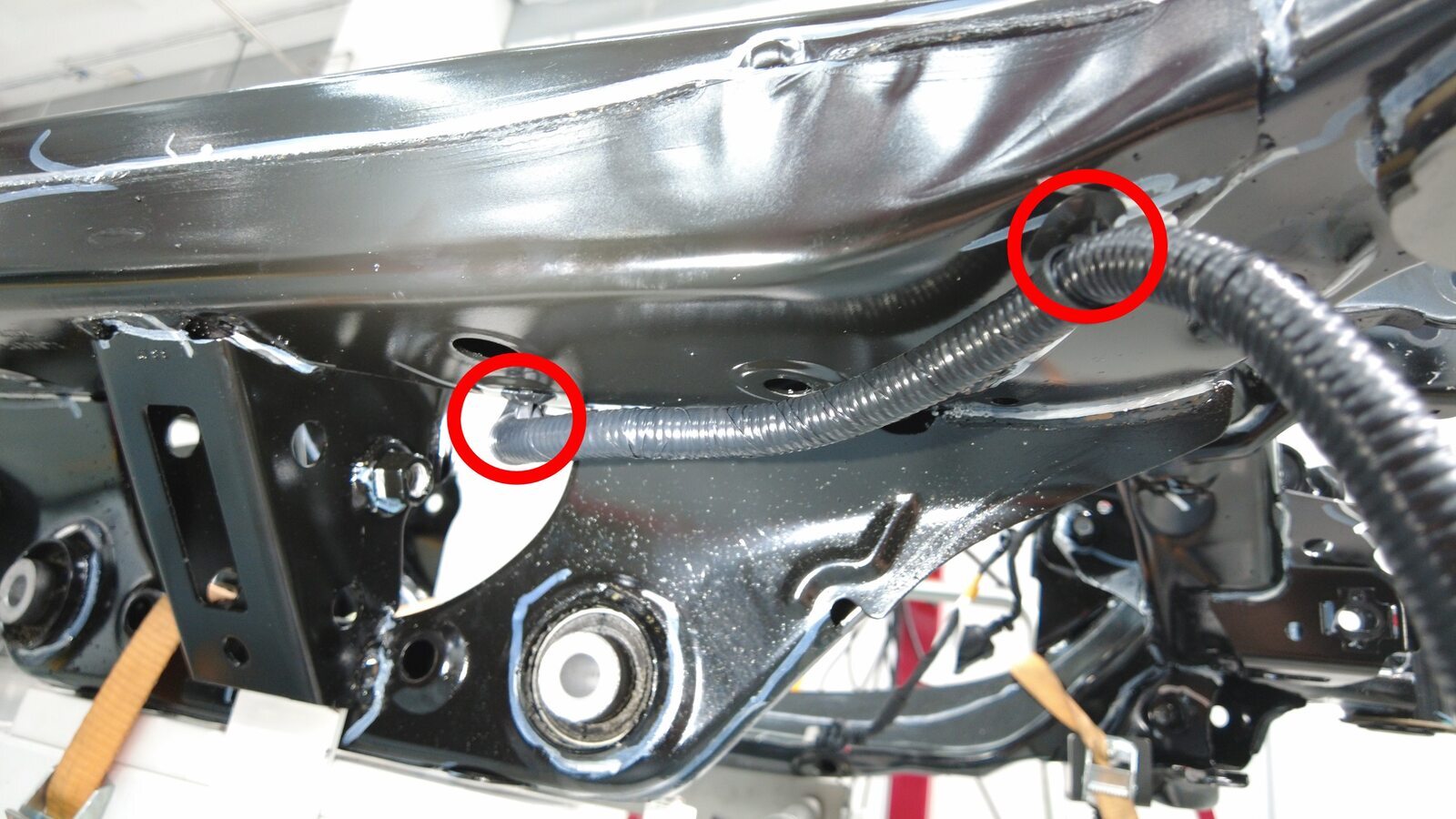

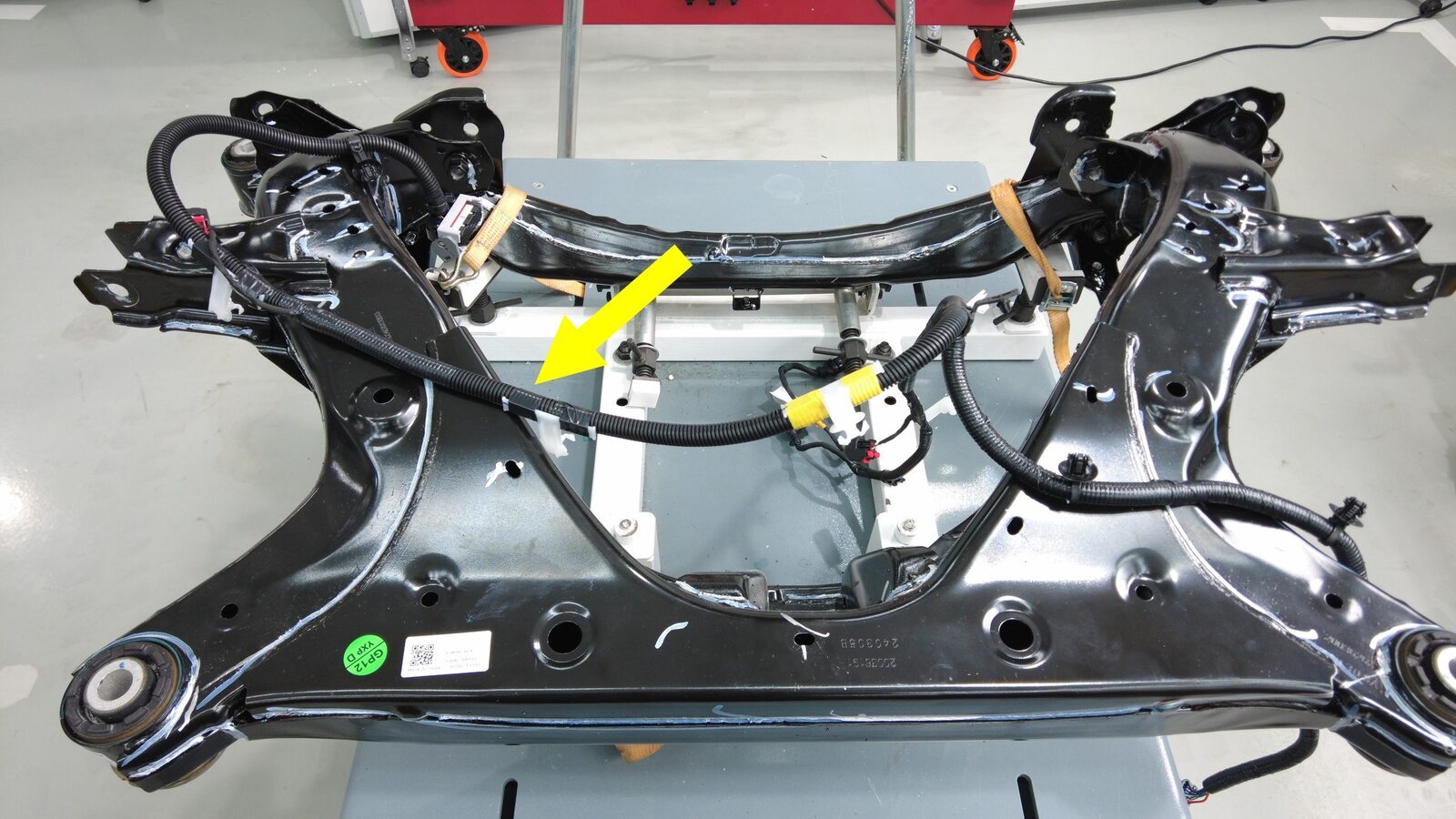

  2. 将后副车架线束布设到后副车架上，然后安装将线束固定到副车架顶部的夹子（8 个）。

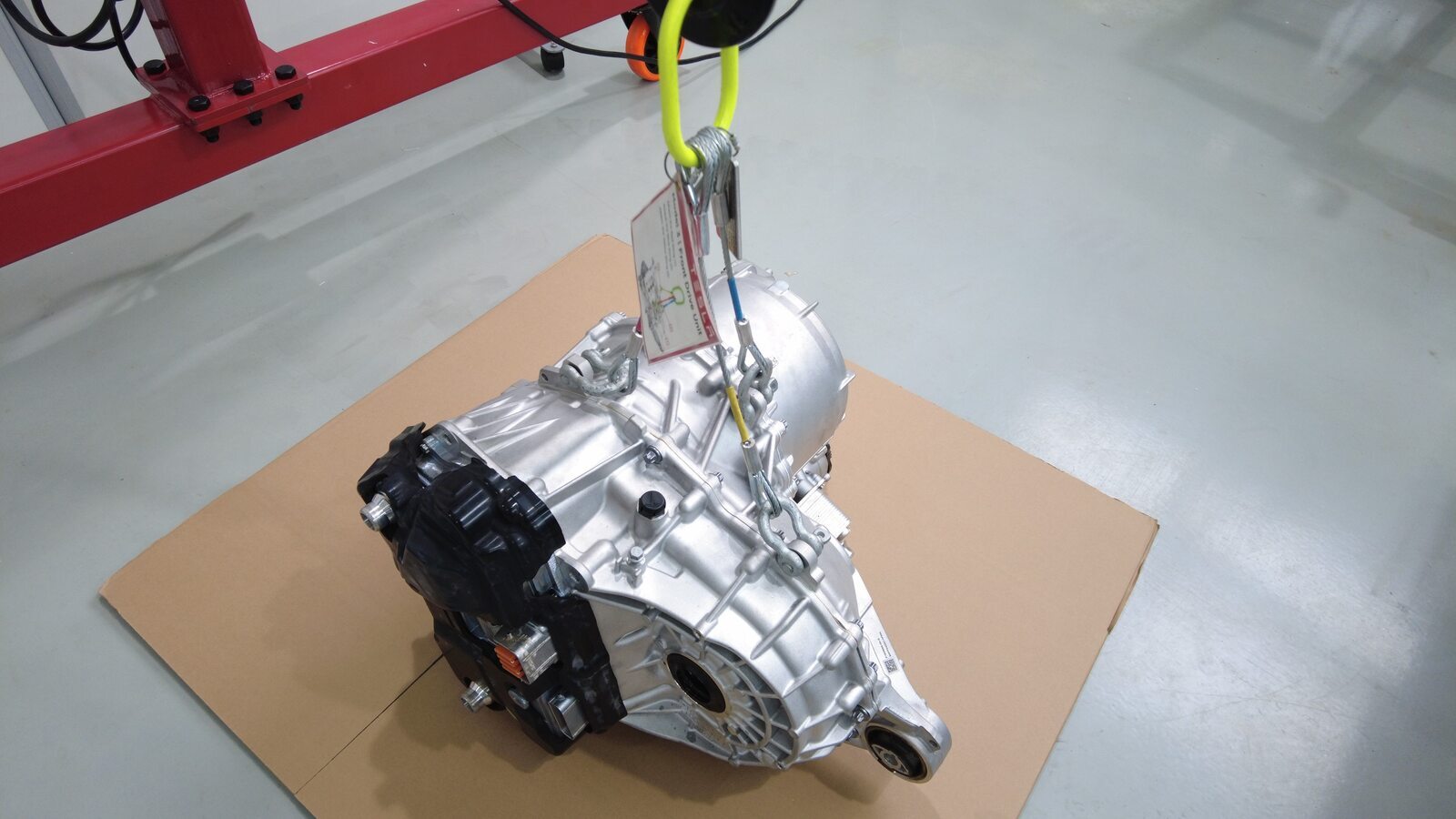

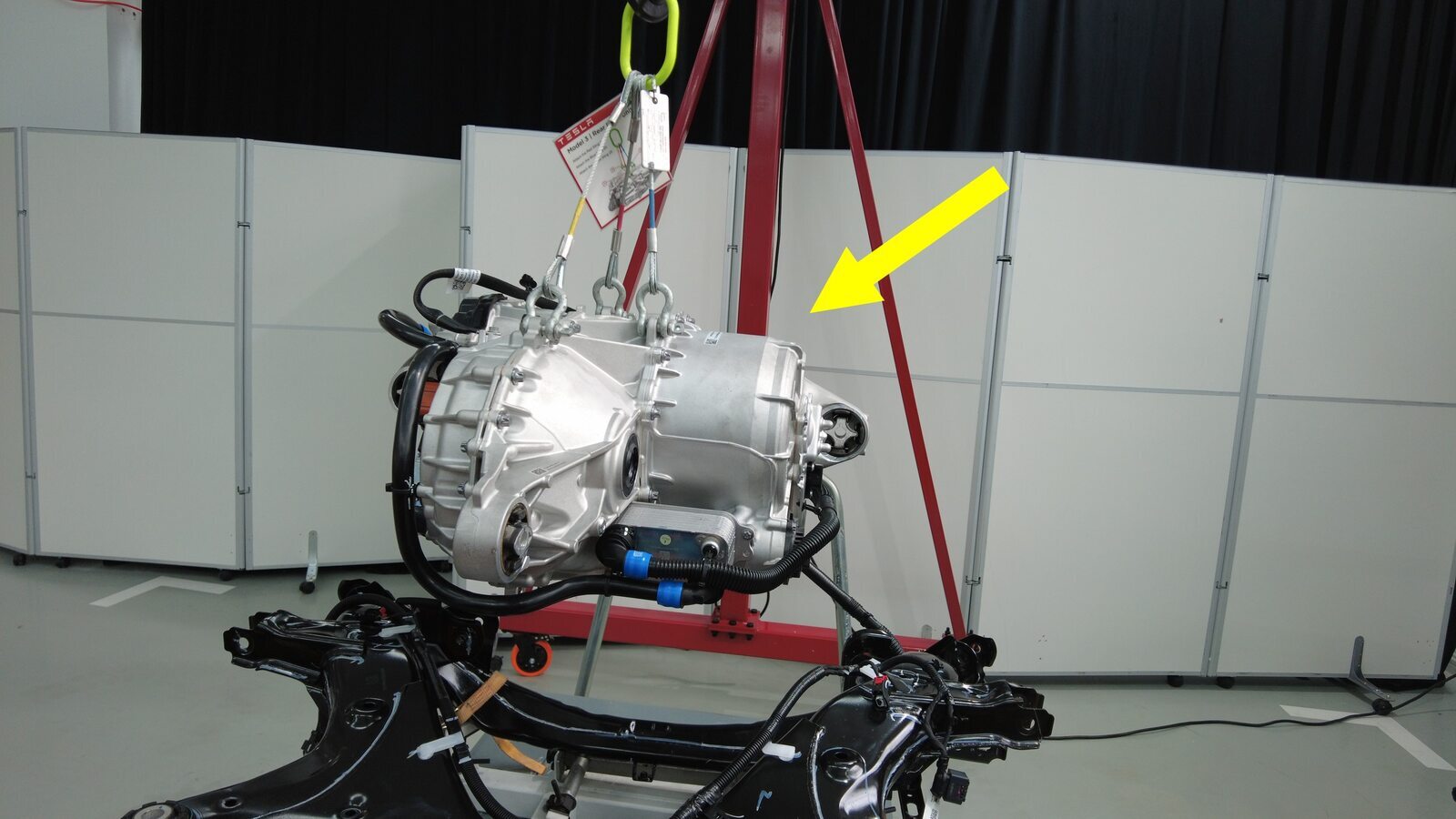

  3. 升起后驱动电机，将其置于副车架上方。
    注
    建议寻求他人协助。
  4. 降下吊索，将后驱动电机安装到后副车架上。
    注
    建议寻求他人协助；注意请勿损坏其他部件。
  5. 预装将驱动电机后部、左侧和右侧固定到副车架的螺栓（3 个）。
    注
    将在后续步骤中紧固。

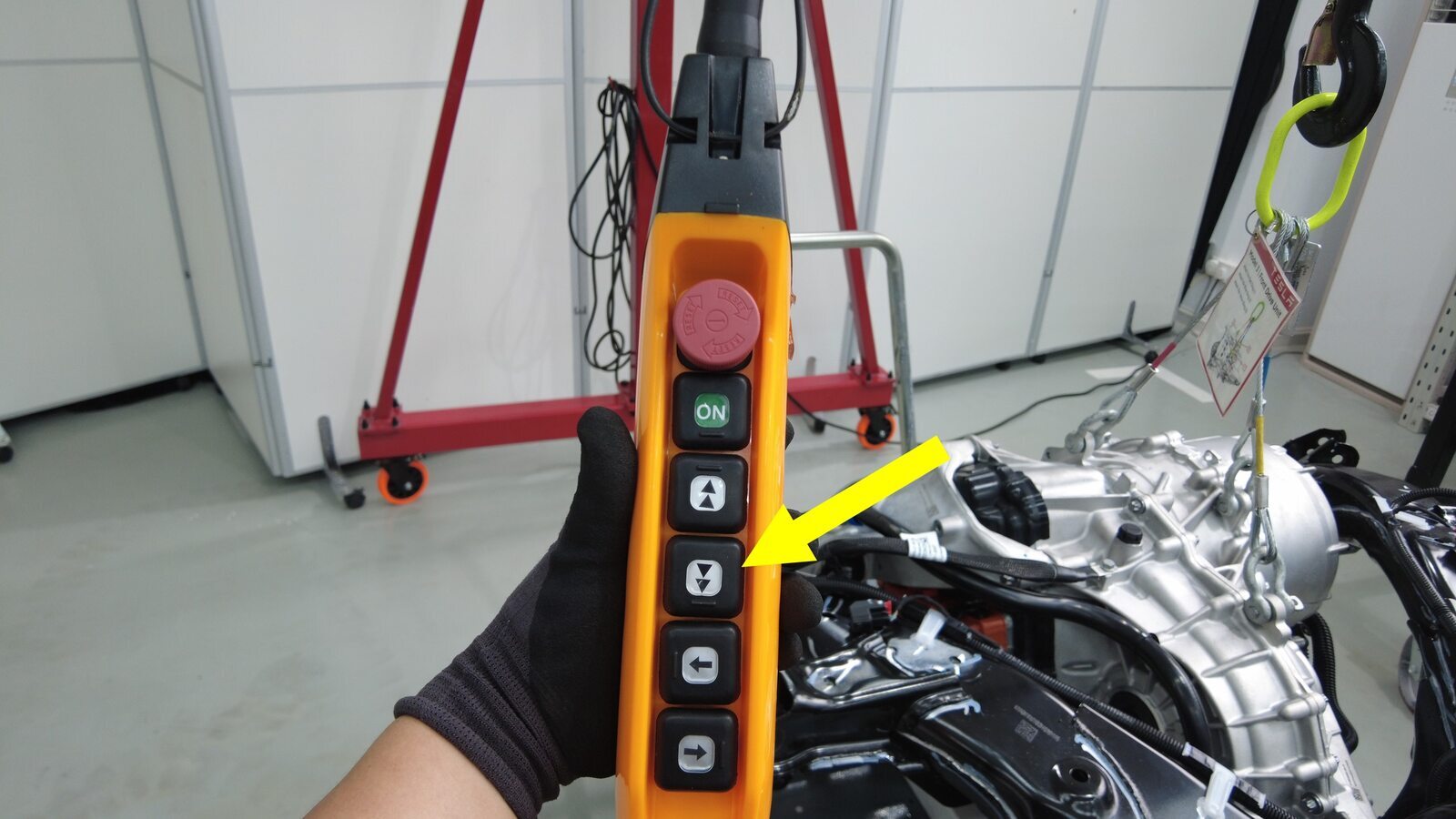

  6. 降下吊索，释放吊索上的张力。
  7. 紧固将驱动电机后部、右侧和左侧固定到副车架的螺栓（3 个）。
    80 Nm (59.0 lbs-ft)
    提示
    推荐使用以下工具
    • 3/8 英寸钻头六角套筒标准 18 毫米
  8. 拆下挂钩（3 个），然后将驱动电机吊索工具从后驱动电机上松开。
  9. 将后副车架和驱动电机总成从起重机架下方移走。
  10. 将支撑台架放置在左后下尾连杆下方，然后将左后悬架总成安装到后副车架上。
    注
    建议寻求他人协助，确保后悬架系统不会掉落。
  11. 将左后半轴安装到后驱动电机。
    1. 将左后半轴小心推入后驱动电机，直至轴端头与小齿轮轴接触并发出清晰的锁止声。
    2. 半轴卡环锁定到位时，可以感觉到轻微拉力，然后拉动半轴内盖，确认卡环锁定到位。
    注
    建议寻求他人协助。安装过程中注意请勿损坏轴封。
  12. 将左后轮毂转速传感器线束固定夹安装到副车架上。
  13. 连接左后轮毂转速传感器连接器。
    注
    卡入锁片。用手固定住副车架线束上的连接器的端部。
  14. 将左后轮毂转速传感器线束连接器卡子安装到后副车架上。

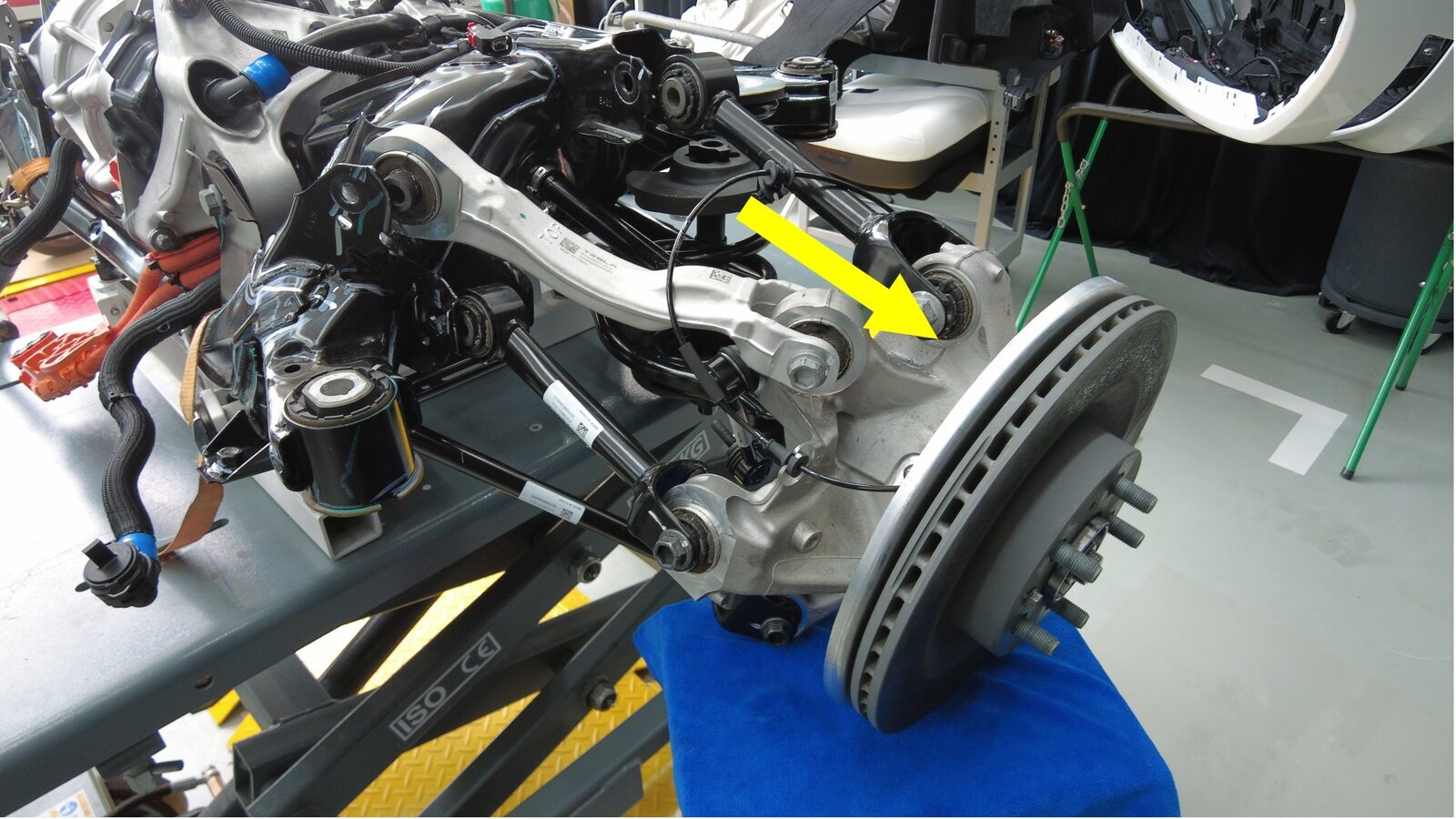

  15. 将左侧后上部尾连杆放到副框架上，然后安装螺栓和螺母并用手拧紧。
    注
    确保锁片垂直指向地面。
  16. 将左后上前连杆安装到副车架，然后手动拧紧螺母和螺栓。
    警告
    请勿强行将螺栓拧入位。转动螺栓数次以对齐，同时移动连杆。
    注
    确保“顶部”朝上。
  17. 将左侧后下部尾连杆安装到后副框架上，然后安装并用手拧紧将连杆固定到副框架的螺栓和螺母。
    注
    左后悬架弹簧安装章节中给出了紧固螺栓的步骤。
    提示
    推荐使用以下工具
    • 21 毫米套筒
    • 21 毫米组合扳手
  18. 将左后止推杆放置到副车架上，然后安装螺栓、垫片和螺母并手动拧紧。
    提示
    建议在协助下执行此步骤。
  19. 将左后下前连杆放置到副车架上，然后安装螺栓和螺母并手动拧紧。
  20. 拆下左侧后悬架下方的支架。
  21. 重复第 10 步至第 20 步，以安装右后悬架总成。

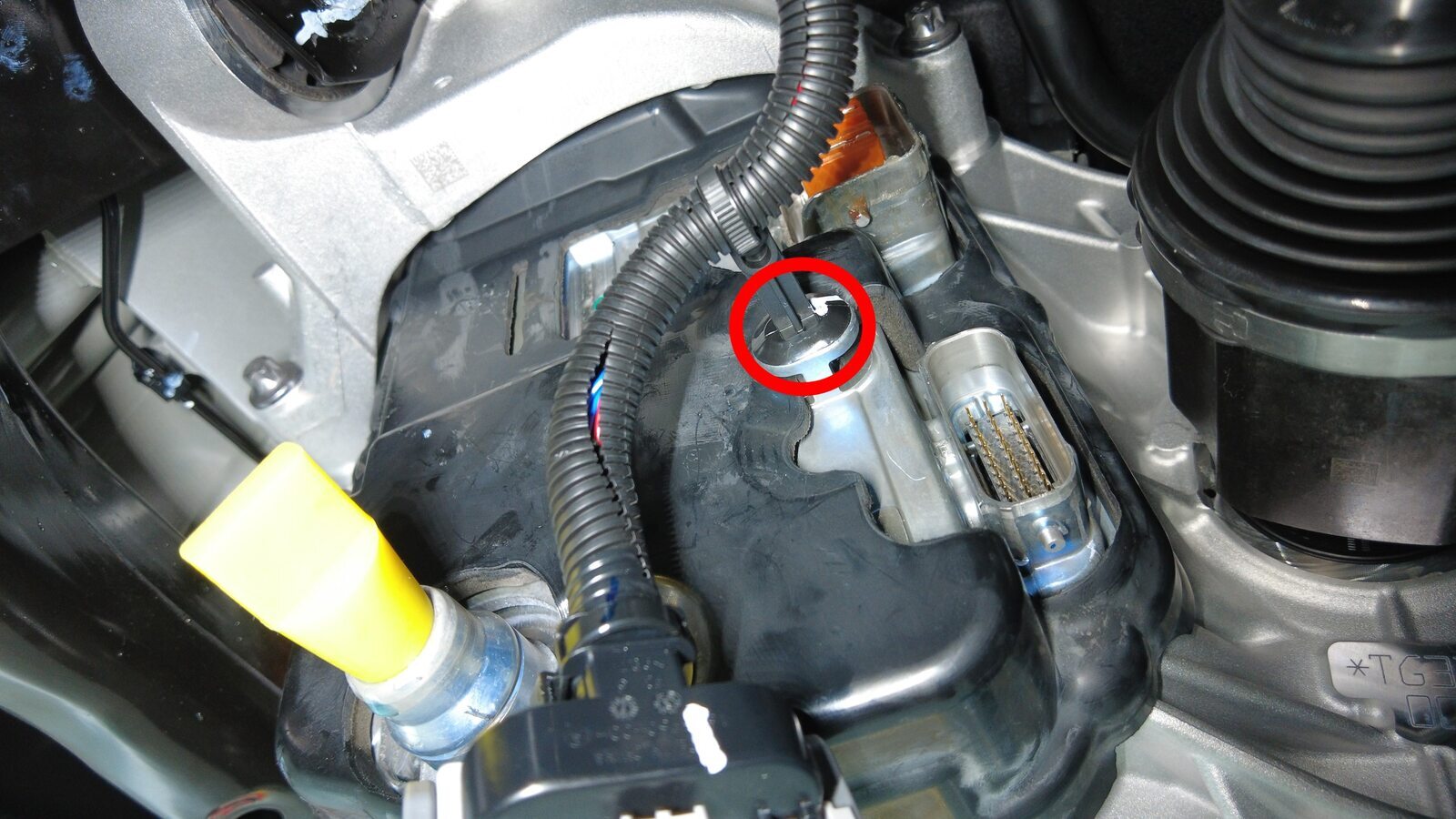

  22. 紧固将后驱动电机接地带线缆固定到副车架的夹子。
  23. 连接机油泵连接器。
  24. 紧固卡子（2 个），将解析器连接器连接到后驱动电机上。
  25. 紧固后驱动电机逻辑连接器卡子。
  26. 连接后驱动电机逻辑连接器。
    注
    确认无冷却液渗入连接器。
  27. 将供气装置连接到副车架举升工具。

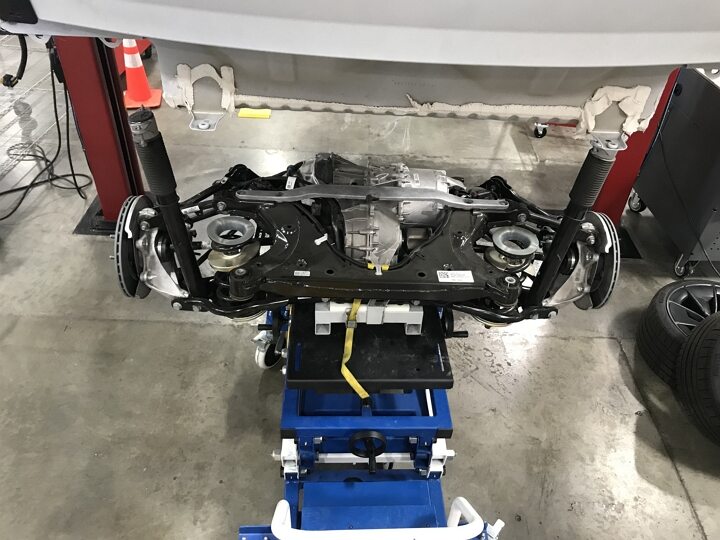

  28. 将副车架和后驱动电机总成放置在车辆下方。
  29. 在协助下，将后驱动电机和副车架总成举升到位。
    注
    升起副车架时请务必小心，以免损坏部件。
  30. 安装后副车架支架。请参阅 Brace - Rear Subframe ((拆卸和更换))。
  31. 安装左右剪力板。请参阅 剪力板 - 后副车架 - 左侧 ((拆卸和更换))。
  32. 将后副车架举升工具从车辆上降下，然后将黄色安全带（3 个）从副车架上拆下。
  33. 断开供气装置与副车架举升工具的连接。
  34. 从车辆下方移走副车架举升工具。
  35. 将支撑台架放置在左后下尾连杆下方。
  36. 手动拧紧将左后减震器固定到左后下尾连杆的螺栓和螺母。
  37. 移走左后悬架下方的支撑台架。
  38. 对右侧重复执行第 35 步至第 37 步。
  39. 佩戴高压绝缘手套和皮质外手套。
  40. 将后驱动电机高压线缆连接至高压电池。
    注
    确保在固定连接器前，连接器锁与连接器呈 90 度角。一只手撑起连接器，另一只手锁定锁片。安装后，确认闩锁未损坏且完全固定在锁止位置。
  41. 安装将后驱动电机高压线缆支架固定到高压电池的螺母。
    10 Nm (7.4 lbs-ft)
    提示
    推荐使用以下工具
    • 1/4 英寸钻头 10 毫米深磁性套筒
  42. 脱下皮革手套和高压绝缘手套。
  43. 在高压电池右侧后侧下方放置一个冷却液排放容器。
  44. 紧固将冷却液软管固定到右侧剪力板的卡子 。
  45. 取下软管塞（2 个），将冷却液出口软管连接到后回流软管。
    注
    • 执行推拉推测试，确保软管完全就位。请勿晃动软管连接点。
    • 必要时，用车间毛巾清理残留冷却液。
    • 如果冷却液流失量超过 1 升，则需要进行冷却液真空加注。
  46. 松开将右后轮毂内衬固定到门槛板的推拉式卡子（2 个）。
  47. 将冷却液排放容器放置在车辆左后侧下方。
  48. 取下塞子（2 个），将后驱动电机变流器入口软管连接到高压电池后部。
    注
    • 执行推拉推测试，确保软管完全就位。请勿晃动软管连接点。
    • 必要时，用车间毛巾清理残留冷却液。
    • 如果冷却液流失量超过 1 升，则需要进行冷却液真空加注。
  49. 取走车辆下方的冷却液排放容器。
  50. 安装后滑板。请参阅 滑板 - 后 - 高压电池 ((拆卸和更换))。
  51. 安装后平衡杆。请参阅 平衡杆 - 后悬架 ((拆卸和更换))。
  52. 将右副车架线束夹安装到车身上。
  53. 接合锁片，然后连接右副车架线束连接器。
  54. 安装将后驱动电机接地带固定到车身的螺栓。
    10 Nm (7.4 lbs-ft)
    提示
    推荐使用以下工具
    • 1/4 英寸 12 点套节钻10 毫米深
  55. 拆下 S 型钩，然后安装新的螺栓（2 个），将左后制动钳固定到左后转向节。
    83 Nm (61.2 lbs-ft)
    提示
    推荐使用以下工具
    • E18 六角薄型套筒
  56. 拆下 S 型钩，然后安装新的螺栓（2 个），将右后制动钳固定到右后转向节。
    83 Nm (61.2 lbs-ft)
    提示
    推荐使用以下工具
    • E18 六角薄型套筒
  57. 拆下将左侧后制动盘固定到轮毂的螺栓。
    注
    新款车辆上的紧固件类型可能有所不同。
    提示
    推荐使用以下工具
    • 1/4 英寸钻头 10 毫米深磁性套筒
    • 1/4 英寸钻头六角梅花套筒，T30
  58. 将轮毂千斤顶适配器安装到左侧后轮毂上，然后用手拧紧轮毂螺母 (x5)。
  59. 使用托臂支架支撑轮毂轴承千斤顶适配器。
  60. 使用下述任一方法将后悬架设置到行驶高度：
    1. 直接测量法：测量围板底部和后轴中心的距离，确保后悬架已设置到行驶高度。测得距离应为 428 毫米。
    2. 使用行驶高度测量工具（如配备）：
      1. 将行驶高度测量工具安装到左后轮毂轴承千斤顶适配器上。
      2. 调整控制杆，使气泡位于参考标记范围内，滑动可移动盖板以与 "MY REAR" 对齐，确保盖板上的箭头与测量仪上的箭头匹配，然后彻底紧固滑动盖板螺栓。
      3. 调整托臂支架的高度，使用滑动盖板将杆伸出，直至其接触到翼子板饰板。
  61. 紧固将左后减震器固定到左后下尾连杆的螺栓和螺母，然后用油性记号笔标记螺栓和螺母。
    115 Nm (84.8 lbs-ft)
    提示
    推荐使用以下工具
    • 21 毫米套筒
  62. 紧固将左后上部尾连杆固定到副车架的螺栓和螺母。用油性记号笔标记螺栓。
    134 Nm (98.8 lbs-ft)
    提示
    推荐使用以下工具
    • 21 毫米组合扳手
    • 21 毫米套筒
  63. 紧固将左后下尾连杆固定到后副车架的螺栓，然后用油性记号笔标记螺栓和螺母。
    115 Nm (84.8 lbs-ft)
    提示
    推荐使用以下工具
    • 21 毫米套筒
    • 21 毫米组合扳手
  64. 紧固将左后止推杆固定到副车架的螺栓和螺母。用油性记号笔标记螺栓。
    85 Nm (62.7 lbs-ft)
    提示
    推荐使用以下工具
    • 18 毫米深套筒
    • 18 毫米 12 角组合扳手
  65. 紧固将左后上前连杆固定到副车架的螺栓和螺母，然后用油性记号笔标记螺栓和螺母。
    84 Nm (61.9 lbs-ft)
    提示
    推荐使用以下工具
    • 18 毫米组合扳手
    • 18 毫米套筒
  66. 紧固将左后下前连杆固定到副车架的螺栓和螺母。用油性记号笔标记螺栓。
    76 Nm (56.0 lbs-ft)
    提示
    推荐使用以下工具
    • 18 毫米套筒
  67. 拆下左侧后悬架下方的起重机下方支架。
  68. 拆下固定轮毂千斤顶适配器的轮毂螺母 (x5)，然后从车上拆下轮毂千斤顶适配器。
  69. 安装将左侧后制动盘固定到轮毂的螺栓。
    5 Nm (3.7 lbs-ft)
    注
    新款车辆上的紧固件类型可能有所不同。
    提示
    推荐使用以下工具
    • 1/4 英寸钻头 10 毫米深磁性套筒
    • 1/4 英寸钻头六角梅花套筒，T30
  70. 对右侧重复执行第 57 步至第 69 步。
  71. 将弹簧压缩器从左后和右后螺旋弹簧上拆下。
  72. 安装左侧和右侧后悬架护板。请参阅 后悬架盖板 - LH（拆卸和更换）。
  73. 安装后饰板扩散器。请参阅 扩散器 - 后底板 ((拆卸和更换))。
  74. 安装左侧和右侧后车轮。请参阅 轮毂总成（拆卸和安装）。
  75. 安装第二排座椅座垫。请参阅 坐垫 - 第二排座椅 ((拆卸和更换))。
  76. 拆下冷却液罐罐盖。
  77. 连接低压电源。请参阅 低压电源（锂）（断开和连接） (Modify)。
  78. 解锁车辆网关。请参阅 网关（解锁）。
  79. 在触摸屏上，点击“维护模式”下的“扳手”（位于触摸屏 UI 界面底部），点击Thermal > Actions > Stop Thermal Fill/Drain，选择“运行”以启动例行程序，然后等待例行程序完成。
  80. 在触摸屏上，点击“维护模式”下的“扳手”（位于触摸屏 UI 界面底部），点击Thermal > Coolant System > Coolant Purge Start，选择“运行”以启动例行程序，然后等待例行程序完成。
    注
    确保车辆未处于“前进”挡，将车辆换至“前进”挡时，此例行程序将停止。测试将持续约 10 分钟。测试中，速度将在 3500-6500 RPM（怠速 = 约 1500 RPM）之间变化，启动的阀门将在串联和并联之间切换。如果速度在 7000 RPM 左右徘徊，则表示冷却液泵存在气锁状况，请再次执行真空加注。继续加注冷却液并排空空气，直至冷却液液位介于罐上的 NOM 线与 MAX 线之间。
  81. 在触摸屏上，点击“维护模式”下的“扳手”（位于触摸屏 UI 界面底部），然后点击Chassis > Brakes > EPB Service Mode，选择EPB Selection下拉列表中的Both，再选择Action Selection下拉列表中的Stop。点击Run，然后等待例行程序完成。
    注
    如需要，还可以在EPB Selection字段中选择Left/Right
  82. 退出“维护模式”。请参阅 维护模式。
  83. 检查冷却液液位，必要时加满。
    注
    • 确保液位处于 “Max” 线处。
    • 如果冷却液流失量超过 1 升，需要进行真空加注。
  84. 安装冷却液罐罐盖。
  85. 安装高效分子空气 (HEPA) 过滤器或前围篦板总成。请参阅 滤清器总成 - HEPA ((拆卸和更换)) 或 GUID-DBC8475C-F7BA-4A10-9234-C810D77D3F90.html。
  86. 将左前和右前座椅移回原位。
  87. 升起所有四个车窗，关闭所有四个车门。
  88. 将车辆从举升机上移走。
  89. 请参阅“定位要求”表，以确定是否需要 EPAS 定位检查 (EC) 或四轮定位检查 (AC)。如果已执行，请作为一项单独的工项添加定位检查/调整。请参阅 定位要求 - 悬架。
