控制台 - 车顶 ((拆卸和安装))

校正代码 1520010401 FRT 0.06 注意：除非本程序中另有明确规定，否则上文所列校正代码及相关 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时深入了解 FRT 及其创建方式。 注意：请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意：请参阅人体工程学注意事项查看安全健康的作业规程。

拆卸

  1. 打开左侧前车门，降下左侧前车窗。
  2. 断开低压电源。请参阅 低压电源（锂）（断开和连接） (Modify)。

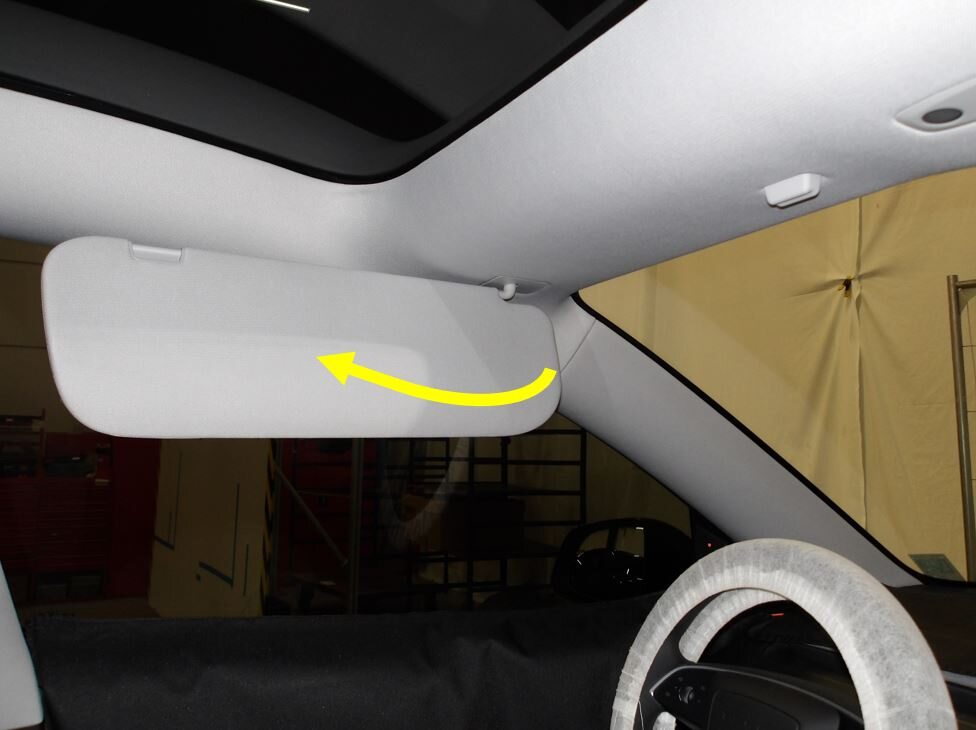

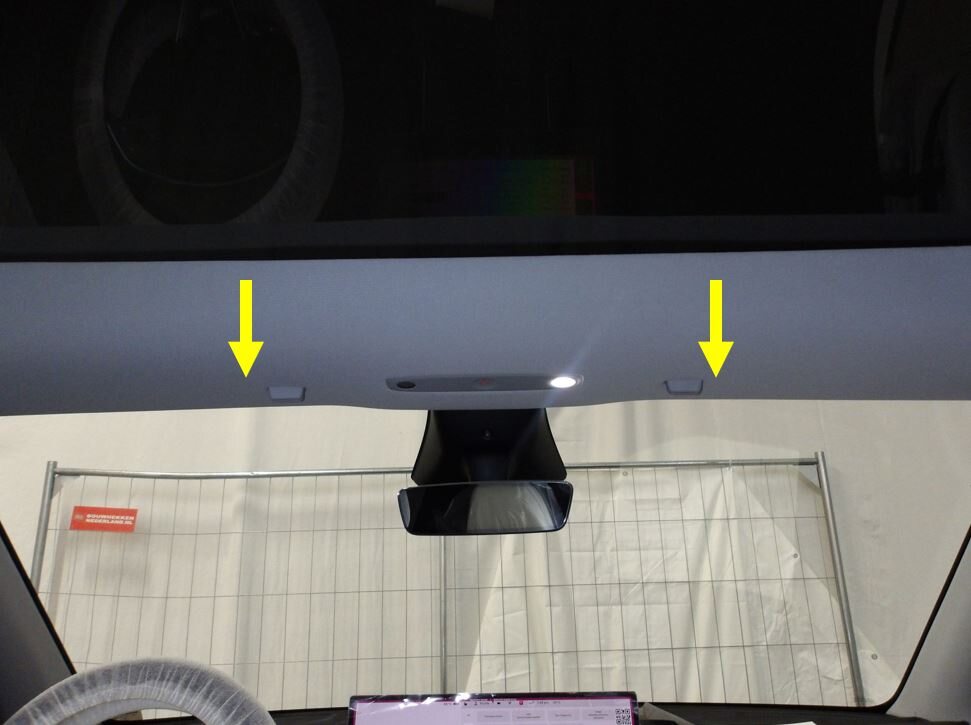

  3. 旋转左右遮阳板，将其从止动基座上拆下。
  4. 部分松开顶篷前侧中部。
    注
    注意请勿弯曲顶篷。更换所有受损的卡子。

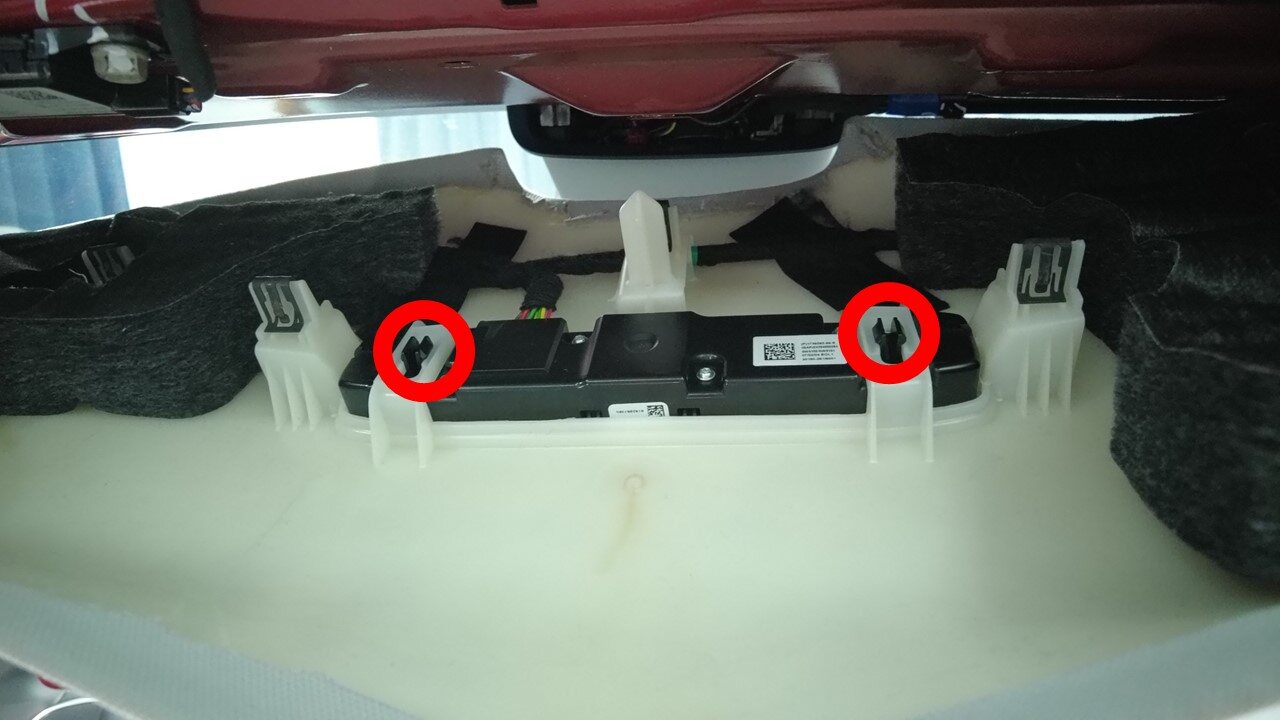

  5. 轻轻下拉顶篷以接触顶部控制台。使用一把加长尖嘴钳压住卡子（2 个）两侧锁片，然后将顶部控制台总成朝其背面推动。
    警告
    此时连接器仍处于连接状态，因此需用手支撑控制台。
    注
    请勿从按钮侧拉动顶部控制台，否则会造成损坏。

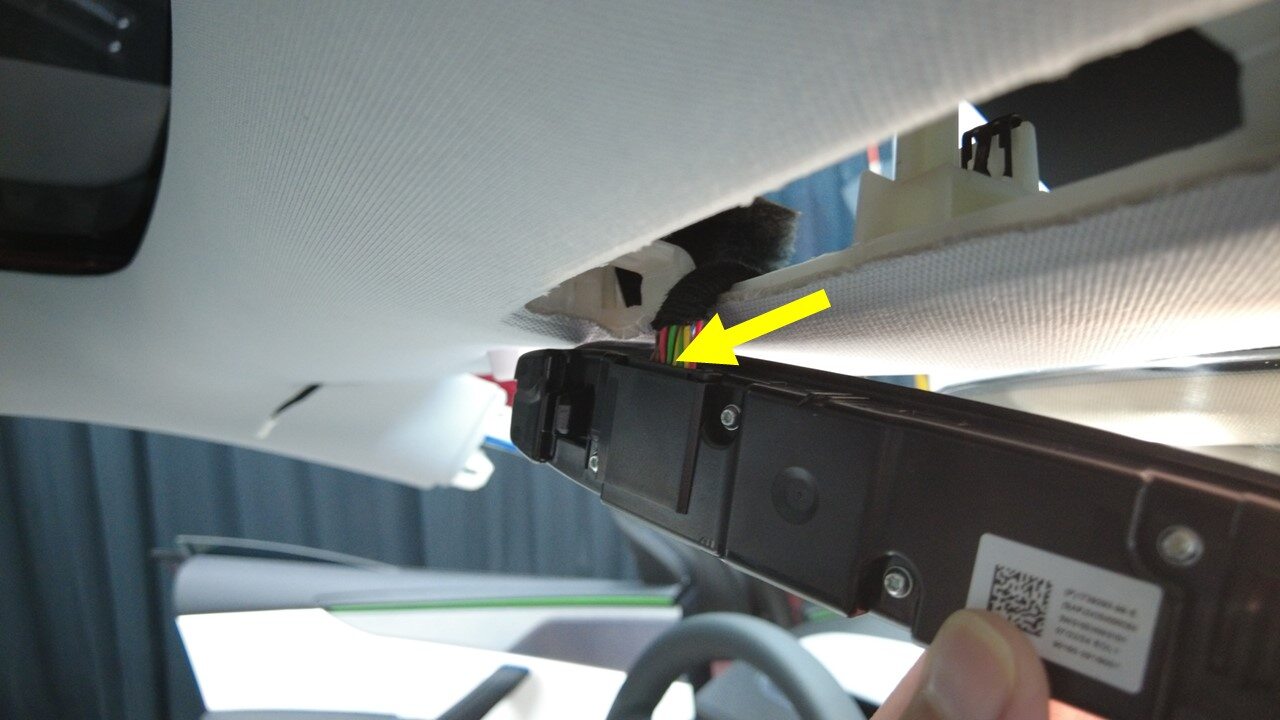

  6. 将电气连接器从车顶控制台上断开。

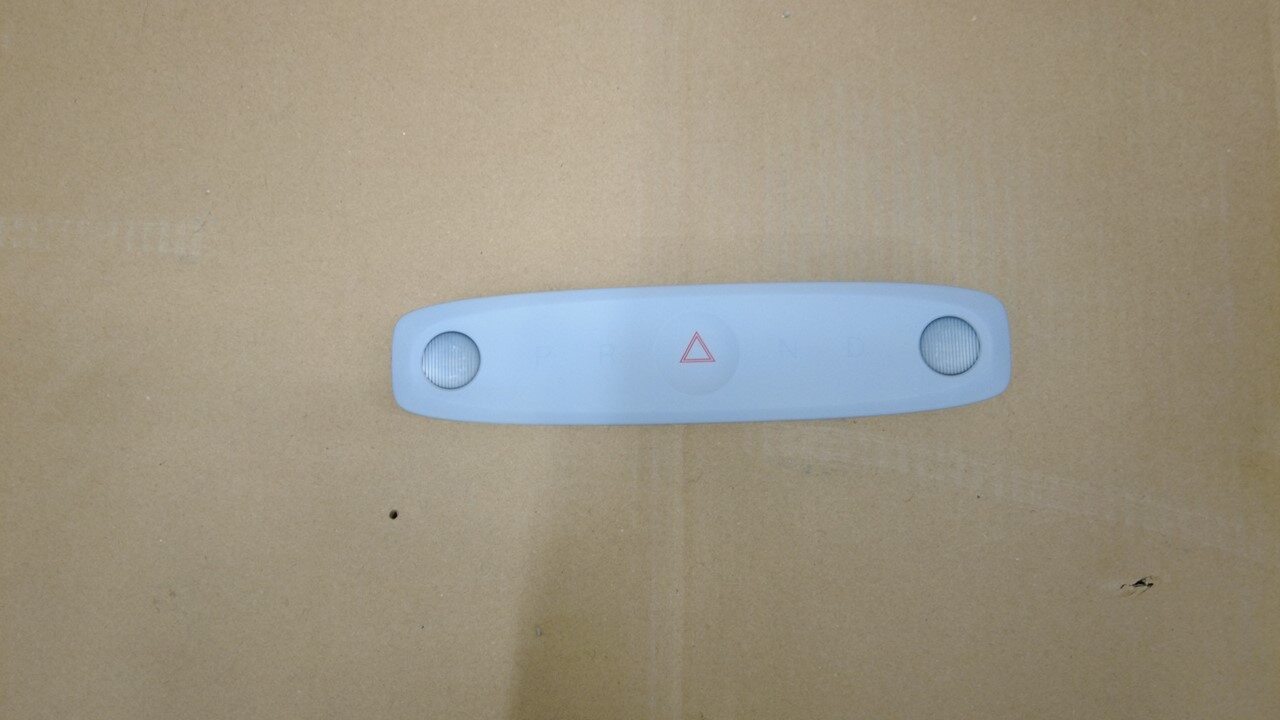

  7. 将顶部控制台从顶篷上拆下。

安装

  1. 连接前顶部控制台电气连接器。
  2. 将前顶部控制台向上推进顶篷，然后紧固卡子（2 个）。

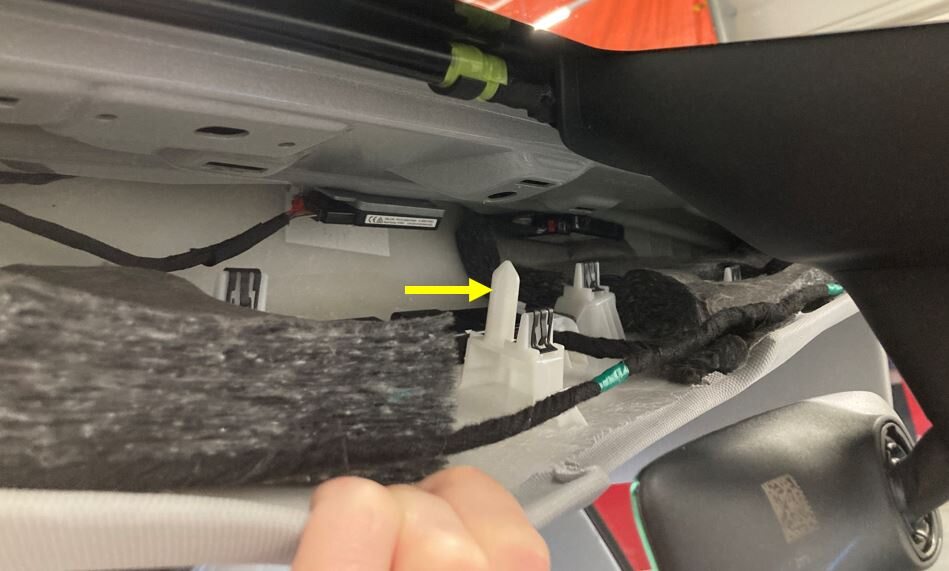

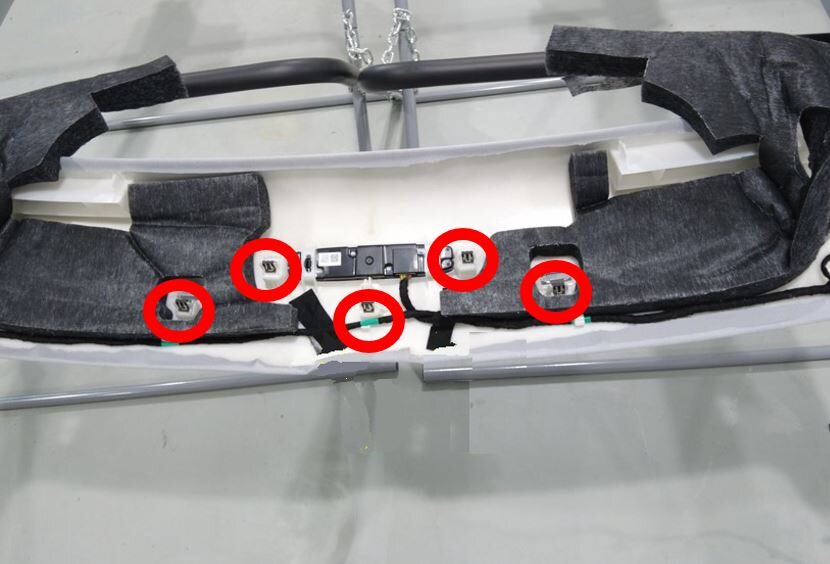

  3. 将顶篷前部定位销与卡槽对齐，然后安装将顶篷前侧中部固定到车辆的卡子（5 个）。
    注
    更换所有受损的卡子。
  4. 连接低压电源。请参阅 低压电源（锂）（断开和连接） (Modify)。
  5. 将左右遮阳板重新安装到止动基座上。
  6. 升起左侧前车窗并关闭左侧前车门。
