轮毂轴承总成 - 前 - 左侧（全轮驱动） ((拆卸和更换))
校正代码
3101010102
FRT
0.42
注意：除非本程序中另有明确规定，否则上文所列校正代码及相关 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。
注意：请参阅平均维修工时深入了解 FRT 及其创建方式。
注意：请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
注意：请参阅人体工程学注意事项查看安全健康的作业规程。
- 2026-06-16: 更新了将轮毂轴承固定到转向节的螺栓的扭矩，从 115 Nm 更改为 85 Nm。
- 2025-04-25: 根据车辆状态，删除了制动盘螺栓相关步骤。
设备：
- 1096075-00-A 液压轮毂轴承拉拔器工具
- 1062500-00-A 磁场观察器卡片
警告
对于装配了 18 英寸钢轮的车辆，可能只能使用零件号为 1044121* 或 1044122* 的轮毂轴承。更多信息请参阅零件目录。
| 零件号 | 钢轮 | 合金轮 |
| 1044121* | 可使用 | 可使用 |
| 1044122* | 可使用 | 可使用 |
| 1044123* | 请勿使用 | 可使用 |
| 1044124* | 请勿使用 | 可使用 |
扭矩规格
| 描述 | 扭矩值 | 推荐工具 | 重复使用/更换 | 备注 |
|---|---|---|---|---|
| 将左前轮毂轴承固定到左前转向节的螺栓（3 个） |
 85 Nm (62.7 lbs-ft) |
|
重复使用 | |
| 将左前制动钳固定到左前转向节的螺栓（2 个） | 94 Nm (69.3 lbs-ft) |
|
更换 | 1088969-00-B |
| 将左侧前制动软管支架固定到左侧前转向节的螺栓 | 5 Nm (3.7 lbs-ft) |
|
重复使用 | |
| 左前半轴螺母 | 300 Nm (221.2 lbs-ft) |
|
更换 | 1765133-00-A |
拆卸
- 举升并支撑车辆请参阅 举升车辆 - 双柱举升机。
-
拆下左前轮毂盖。
注使用轮毂饰板拆卸工具松开卡子。
-
松开左侧前驱动电机的半轴螺母。
提示推荐使用以下工具
- 长断路器杆
- 32 毫米深冲击套筒
- 拆下左侧前轮毂。请参阅 轮毂总成（拆卸和安装）。
-

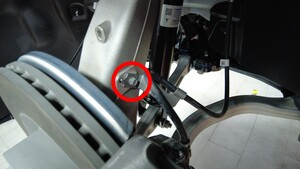

拆下将左侧前制动软管支架固定到左侧前转向节的螺栓。
提示推荐使用以下工具
- 10 毫米套筒扳手
-

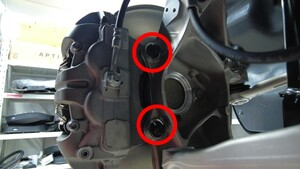

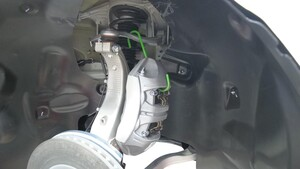

拆下并弃用将左前制动钳固定到左前转向节的螺栓（2 个），将制动钳从转向节上拆下，然后将制动钳挂在 S 型钩上。
提示推荐使用以下工具
- 外梅花套筒 E18
-
拆下并弃用左侧前驱动电机的半轴螺母和垫圈。
注垫圈固定在螺母上。
- 将液压轮毂拉拔器工具置于左侧前车轮支柱上，然后用手拧紧轮毂螺母 (x5)。
-
从左侧前轮毂总成上分离左侧前驱动电机的半轴。
注将轮毂固定在适当位置的同时，顺时针转动液压轮毂拉拔器工具把手，从轮毂总成上分开左侧前驱动电机的半轴。
- 从左侧前车轮支柱上拆下轮毂拉拔器工具。
-

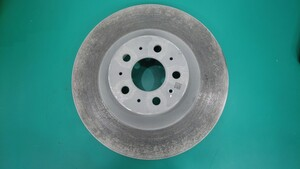

从车上拆下左侧前制动盘。
注将制动盘正面朝下放置，以降低制动盘正面受损风险。
-

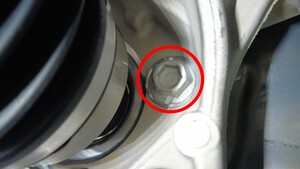

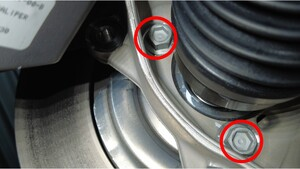

拆下将左前轮毂轴承固定到左前转向节的螺栓（3 个）。
提示推荐使用以下工具
- 18 毫米套筒
-
从车上拆下左侧前轮毂。
安装

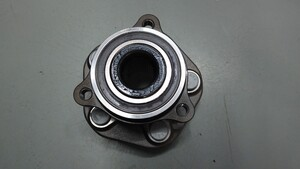

- 安装之前，检查左侧前轮毂上的调节环：使用磁场观察卡确保调节环上的磁场未被损坏。
-
向左侧后半轴总成外侧涂抹 Molykote M-77 润滑膏。
注如有必要，请在涂抹前清洁半轴。警告在轴上涂抹的量应不超过 1 克。请勿涂抹在花键上。
-

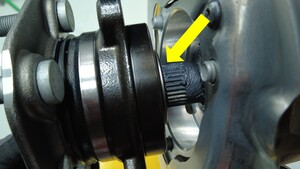

对齐左侧前驱动电机的半轴花键，然后将左侧前轮毂安装在左侧前转向节上。
-
安装将左前轮毂轴承固定到左前转向节的螺栓（3 个）。85 Nm (62.7 lbs-ft)提示推荐使用以下工具
- 18 毫米套筒
-
在半轴上安装新的半轴螺母和垫圈并手动拧紧。
- 将左前制动盘安装到车辆上。
-
安装新的螺栓（2 个），将左前制动钳固定到左前转向节。94 Nm (69.3 lbs-ft)注安装后，使用记号笔做下标记。提示推荐使用以下工具
- 外梅花套筒 E18
-
安装将左前制动软管支架固定到左前转向节的螺栓。5 Nm (3.7 lbs-ft)提示推荐使用以下工具
- 10 毫米套筒扳手
- 安装左侧前车轮。请参阅 轮毂总成（拆卸和安装）。
-
完全拧紧新的左侧前驱动电机的半轴螺母。300 Nm (221.2 lbs-ft)提示推荐使用以下工具
- 32 毫米深冲击套筒
-
安装左前轮毂盖。
注将气门嘴与轮毂盖腔体对齐。
- 将车辆从举升机上移走。请参阅 举升车辆 - 双柱举升机。
