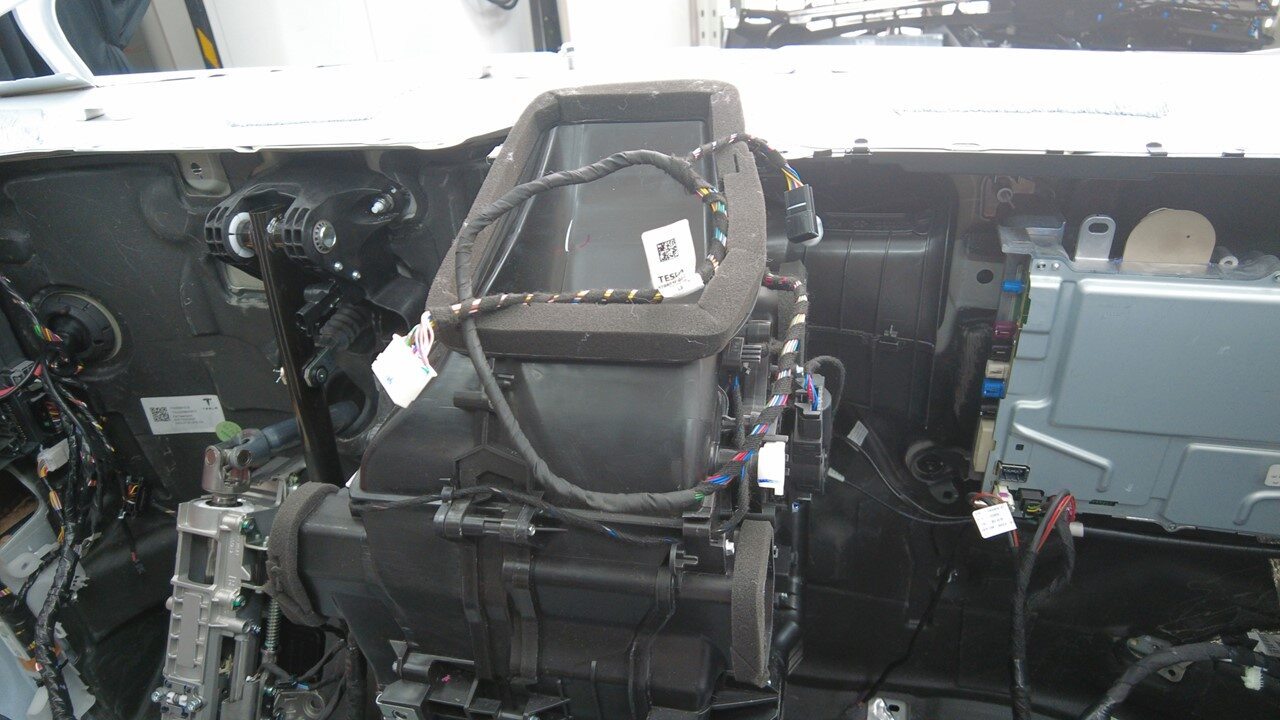

HVAC 模块 ((拆卸和安装))
校正代码
1810011301
FRT
2.52
注意：除非本程序中另有明确规定，否则上文所列校正代码及相关 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。
注意：请参阅平均维修工时深入了解 FRT 及其创建方式。
注意：请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
注意：请参阅人体工程学注意事项查看安全健康的作业规程。
- 2025-10-24: 根据最新验证更新了空调管路扭矩值。
注
此程序要求执行空调制冷剂（回收和重新加注）程序。如果尚未自动添加到“服务工单”中，请将校正代码 18200102 作为同一工项下的一个单独校正程序添加至“服务工单”中。
扭矩规格
| 描述 | 扭矩值 | 推荐工具 | 重复使用/更换 | 备注 |
|---|---|---|---|---|
| 将超级歧管至 HVAC 空调管路固定到 HVAC 的螺栓（2 个） |
 28 Nm (20.6 lbs-ft) |
|
重复使用 | |
| 将 HVAC 总成固定到隔板右侧的螺栓 |
5.5 Nm (4.1 lbs-ft) |
|
重复使用 |
拆卸
- 设置空调机。
- 打开所有车门，降下所有车窗。
- 在触摸屏上，点击，使用左侧滚轮将转向柱调整至最外最下位置。
- 通过触摸屏将车辆置于“维护模式”。请参阅 维护模式。
- 解锁车辆网关。请参阅 网关（解锁）。
- 在触摸屏上，点击“维护模式”下的“扳手”（位于触摸屏 UI 界面底部），点击，然后等待例行程序完成。
- 拆下中控台后端面板。请参阅 饰板 - 后 - 下 - 中控台 ((拆卸和更换))。
-

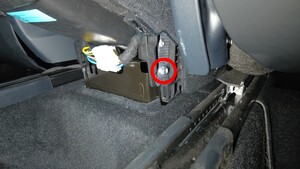

拆下将中控台左后部和右后部固定到车身的螺栓（2 个）。
注推荐使用以下工具
- 10 毫米套筒扳手
- 将左前和右前座椅向后移动。
- 断开低压电源。请参阅 低压电源（锂）（断开和连接） (Modify)。
- 拆下 A 柱左侧和右侧上部饰板。请参阅 饰板 - 上 - A 柱 - 左侧 ((拆卸和更换))。
- 拆下 A 柱左侧和右侧下部饰板。请参阅 饰板 - 下 - A 柱 - 左侧 ((拆卸和更换))。
- 拆下仪表板下部总成。请参阅 饰板总成 - 下 - 仪表板 ((拆卸和更换))。
- 拆下左右脚部空间风管。请参阅 风管 - 驾驶位 - 脚部空间 ((拆卸和更换)) 和 风管 - 副驾位 - 脚部空间 ((拆卸和更换))。
- 拆卸中控台左前和右前侧面板。请参阅 侧板 - 前 - 中控台 - 左侧 ((拆卸和更换)) 和 侧板 - 前 - 中控台 - 右侧 ((拆卸和更换))。
- 拆下仪表板右侧气波管道。请参阅 仪表板 - 气流风管 - 右侧 ((拆卸和安装))。
- 拆卸前备箱储物单元。请参阅 前备箱储物单元（拆卸和更换）。
- 拆下新鲜空气进气槽。请参阅 风管 - 进气 ((拆卸和更换))。
- 执行制冷剂系统回收。请参阅 空调制冷剂 (如有需要 - 添加制冷剂）（回收和加注） (Restore)。
-

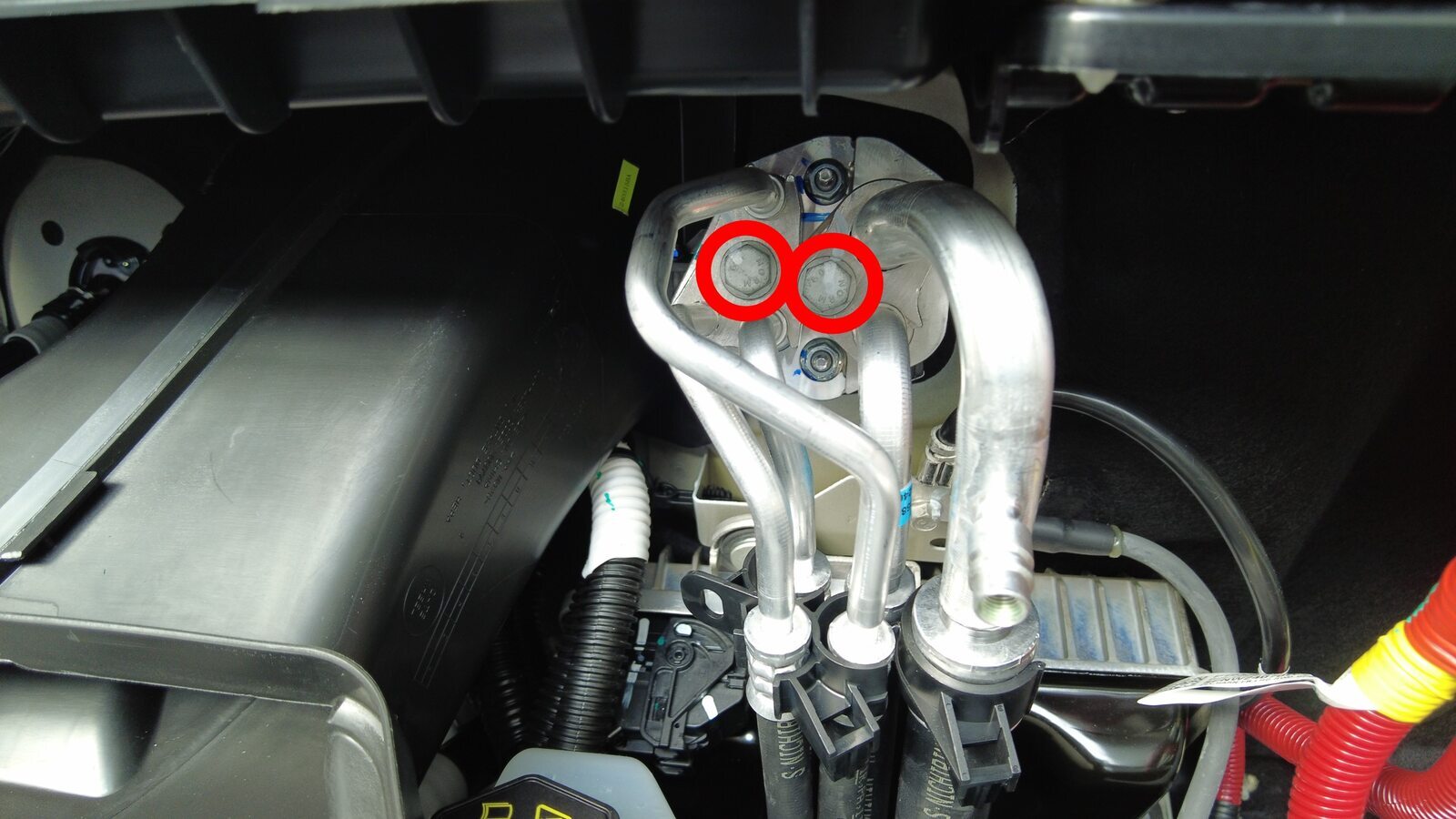

拆下将超级歧管至 HVAC 空调管路固定到 HVAC 的螺栓（2 个）。
提示推荐使用以下工具
- 无绳棘轮/冲击钻
- 13 mm 套筒
- 11 英寸加长件
- 回旋头棘轮/回旋头扭矩扳手
- 拆下前围篦板请参阅 饰板 - 后 - 前备箱 ((拆卸和更换))。
- 拆卸中控台总成。请参阅 中控台 2.0 ((拆卸和安装))。
- 拆下仪表板左侧气波管道。请参阅 气流风管 - 仪表板 - 左侧 ((拆卸和更换))。
- 拆下前围上盖板泡沫。请参阅 泡沫垫 - 前围上盖板 - 仪表板 ((拆卸和更换))。
-
拆下横梁请参阅 横梁 - 仪表板 ((拆卸和更换))。
注无需将左右显示屏支撑支架从横梁上拆下。
-

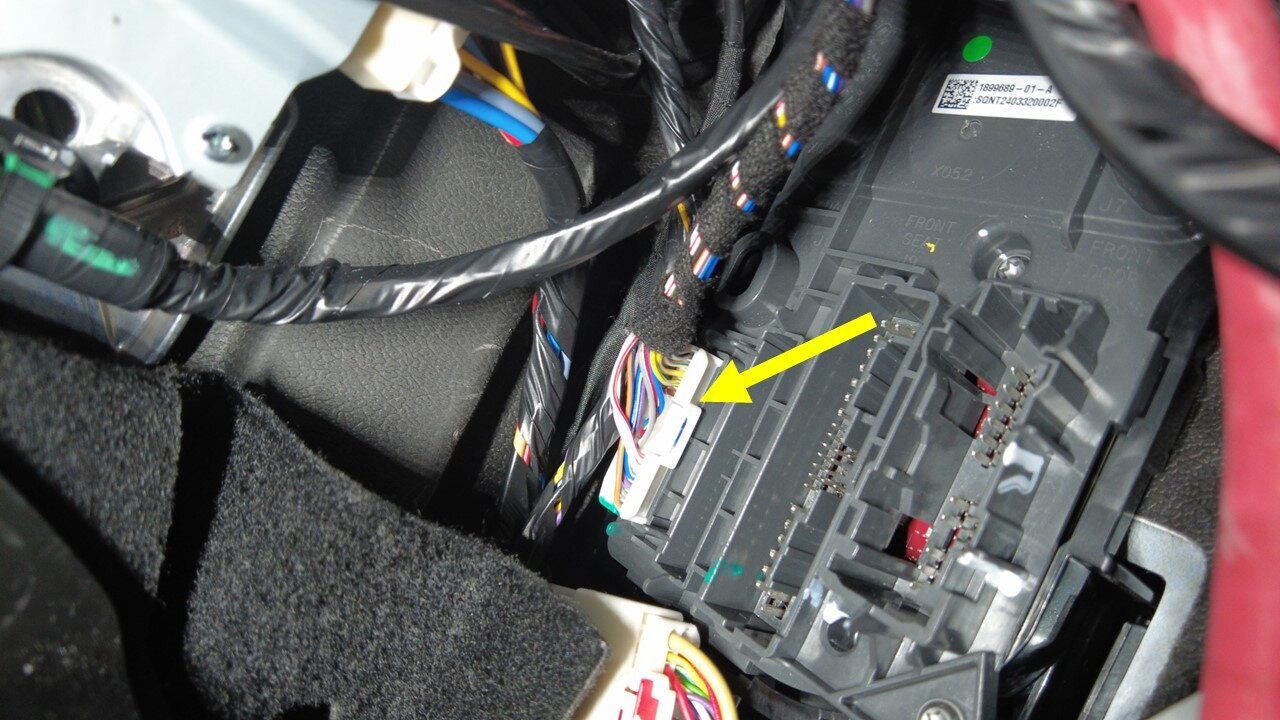

将 J11 HVAC 连接器从右侧车身控制器上断开，然后松开线束夹。
-

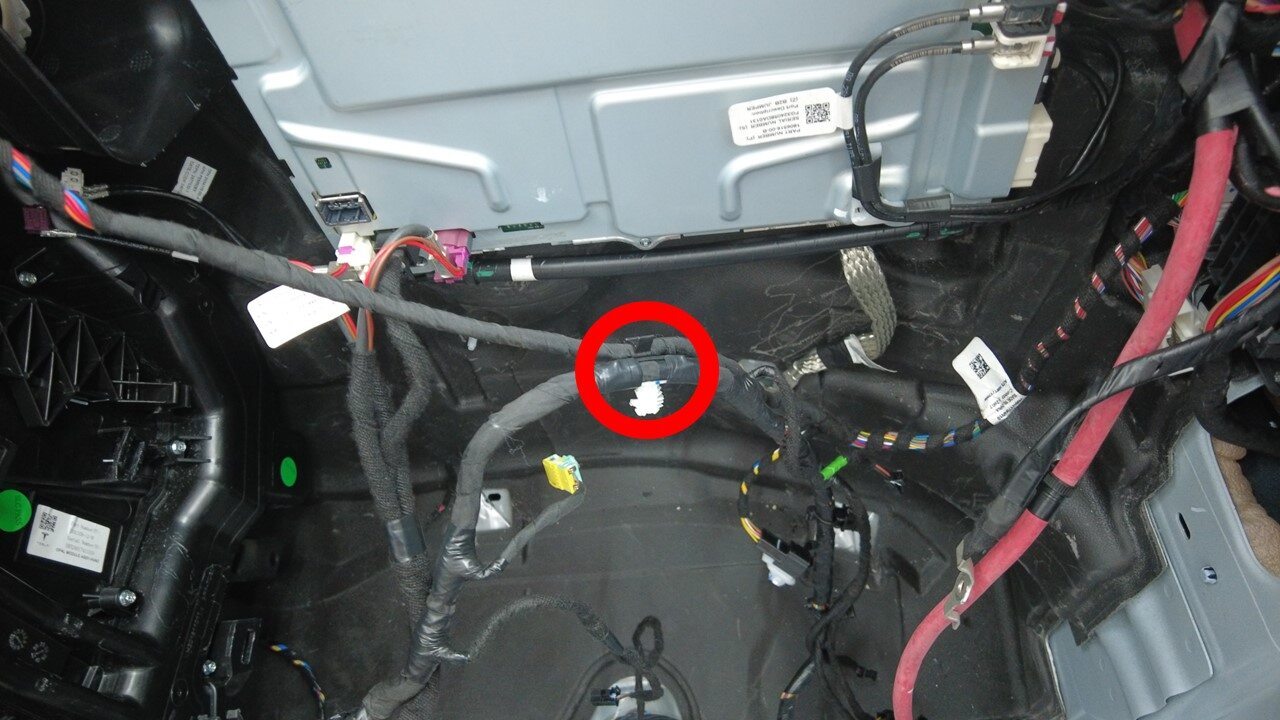

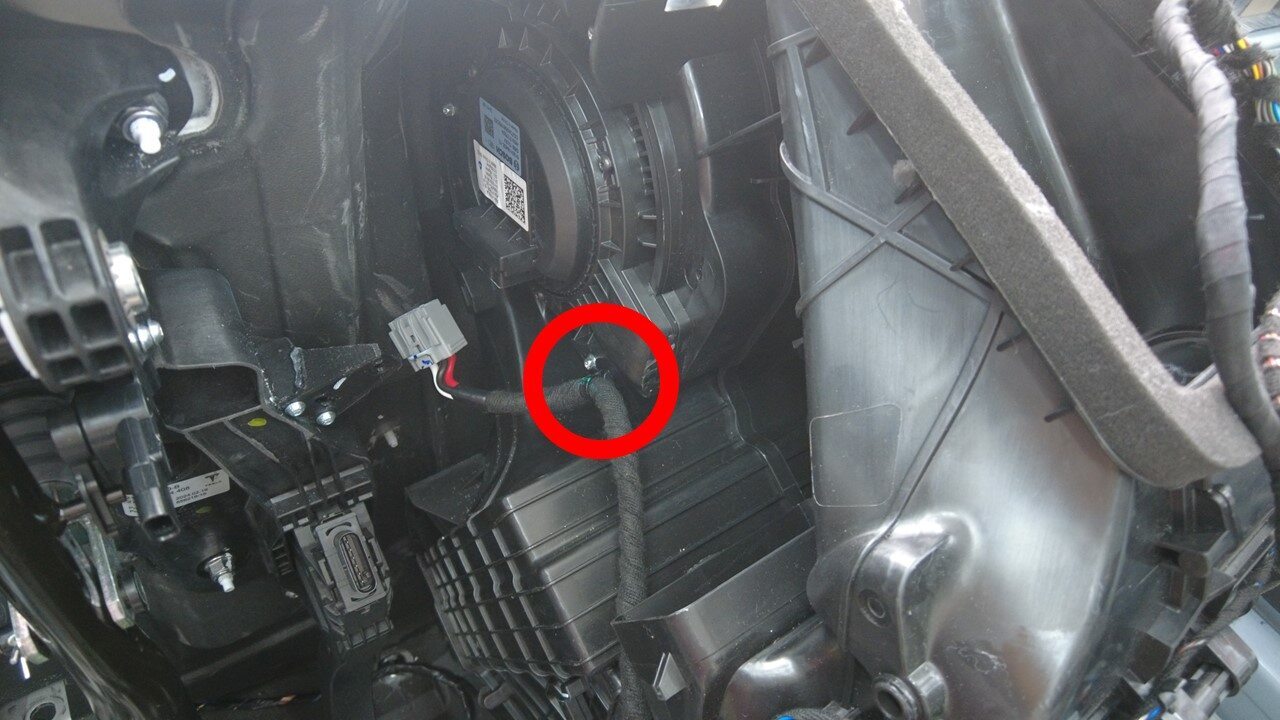

将鼓风机电机线束夹从横梁上拆下。
-

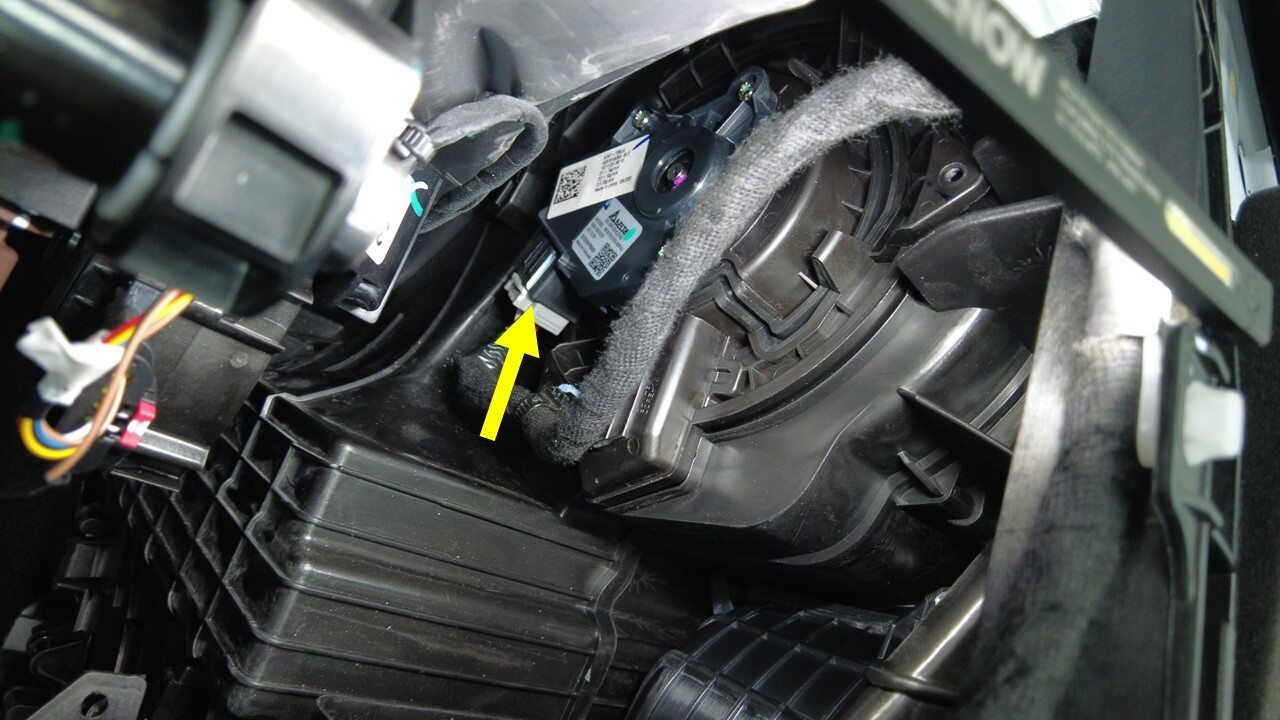

断开鼓风机电机连接器。
-

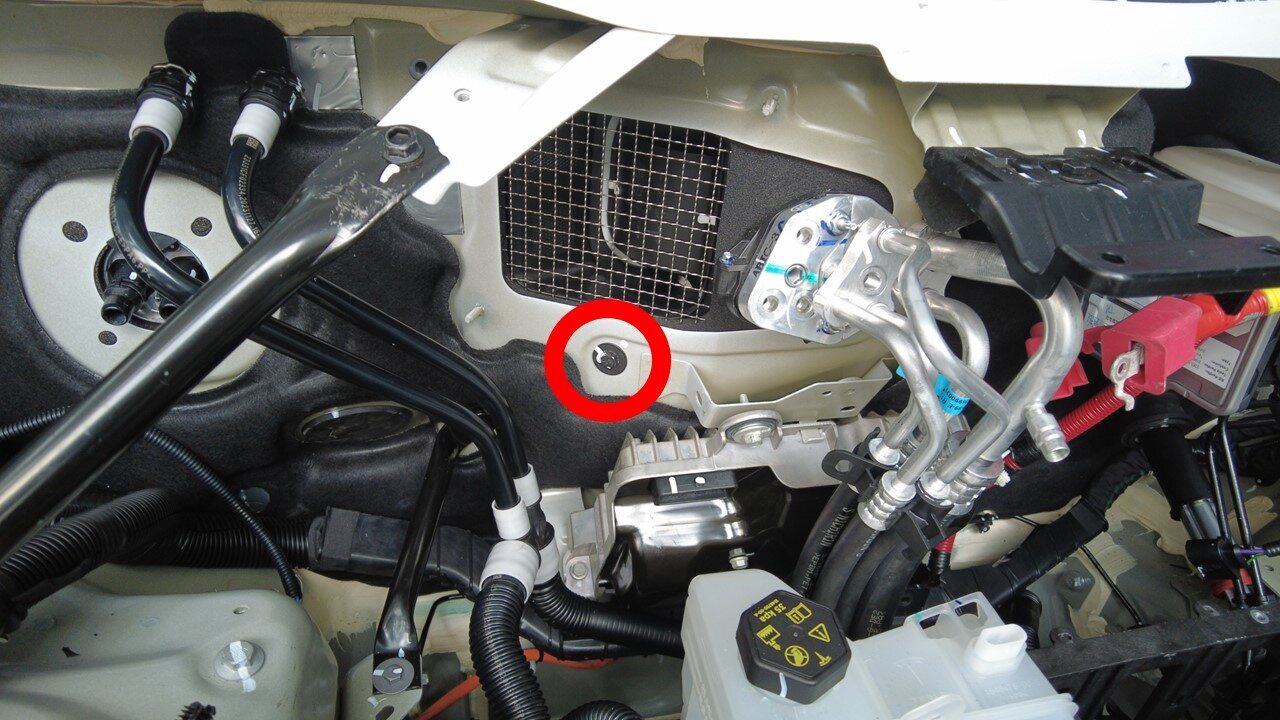

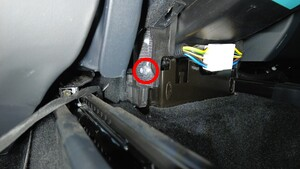

拆下将 HVAC 总成固定到隔板右侧的螺栓。
提示推荐使用以下工具
- 10 毫米深套筒
- 棘轮/扭矩扳手
-

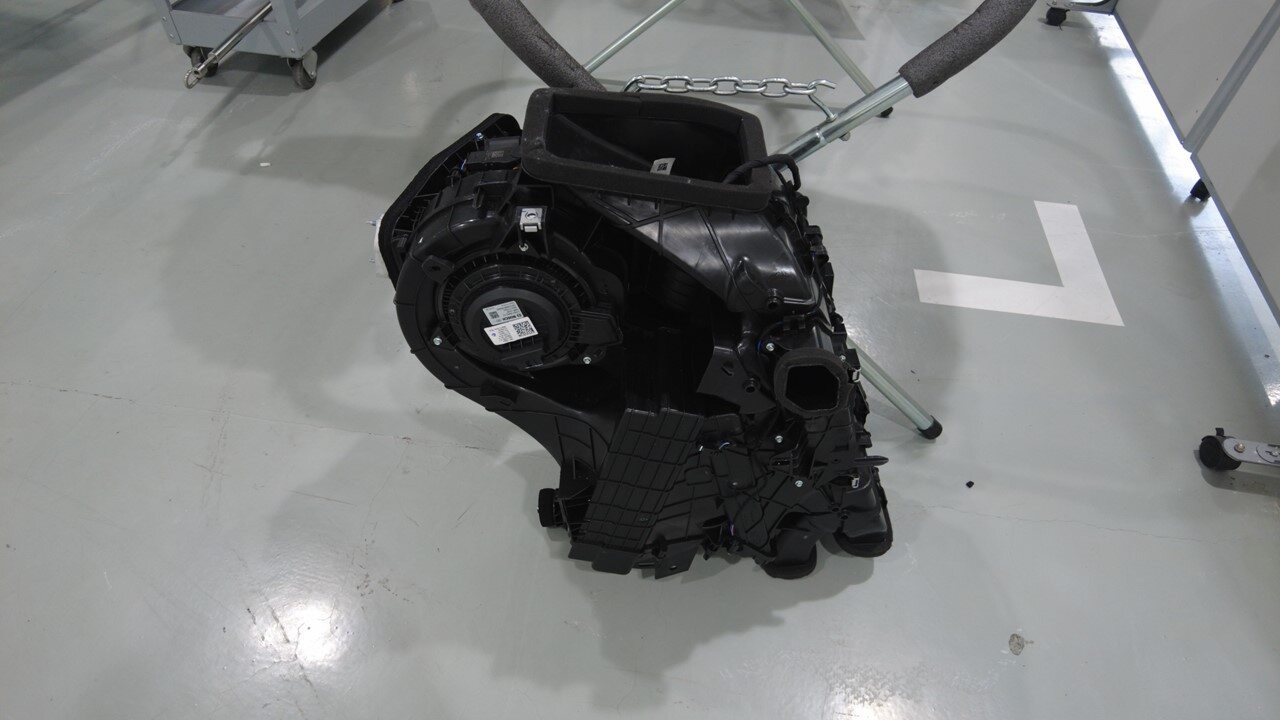

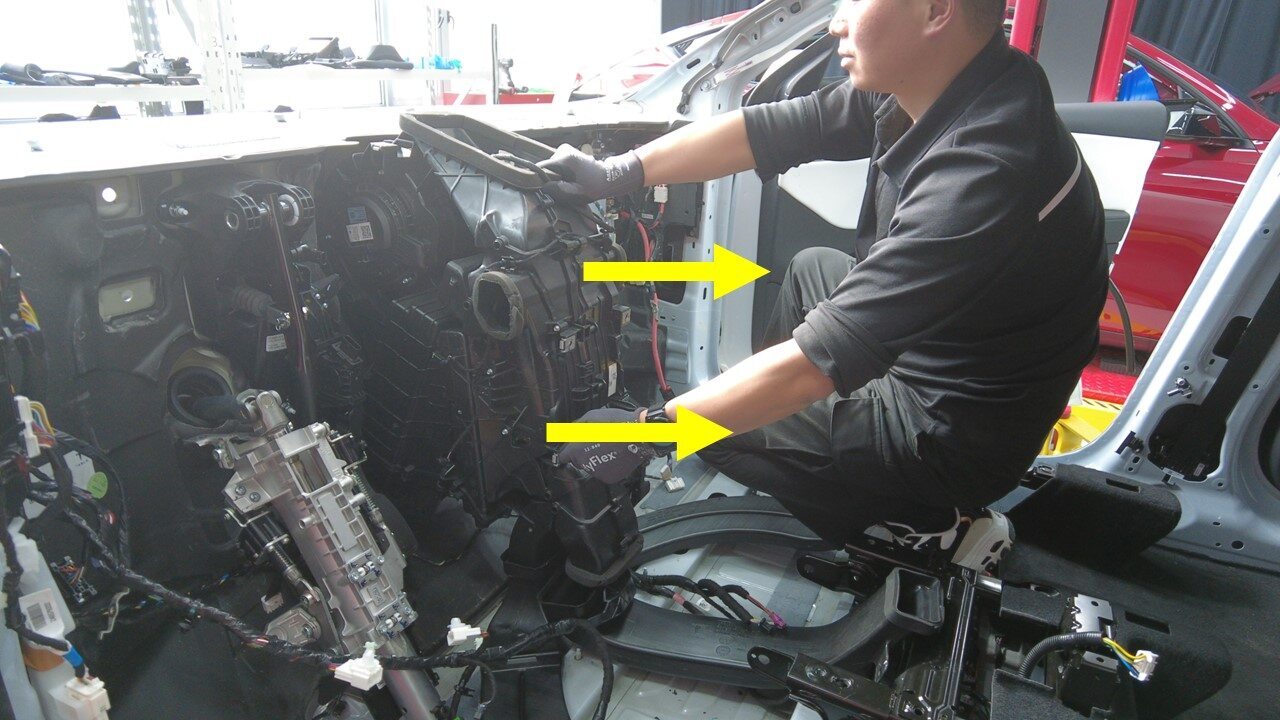

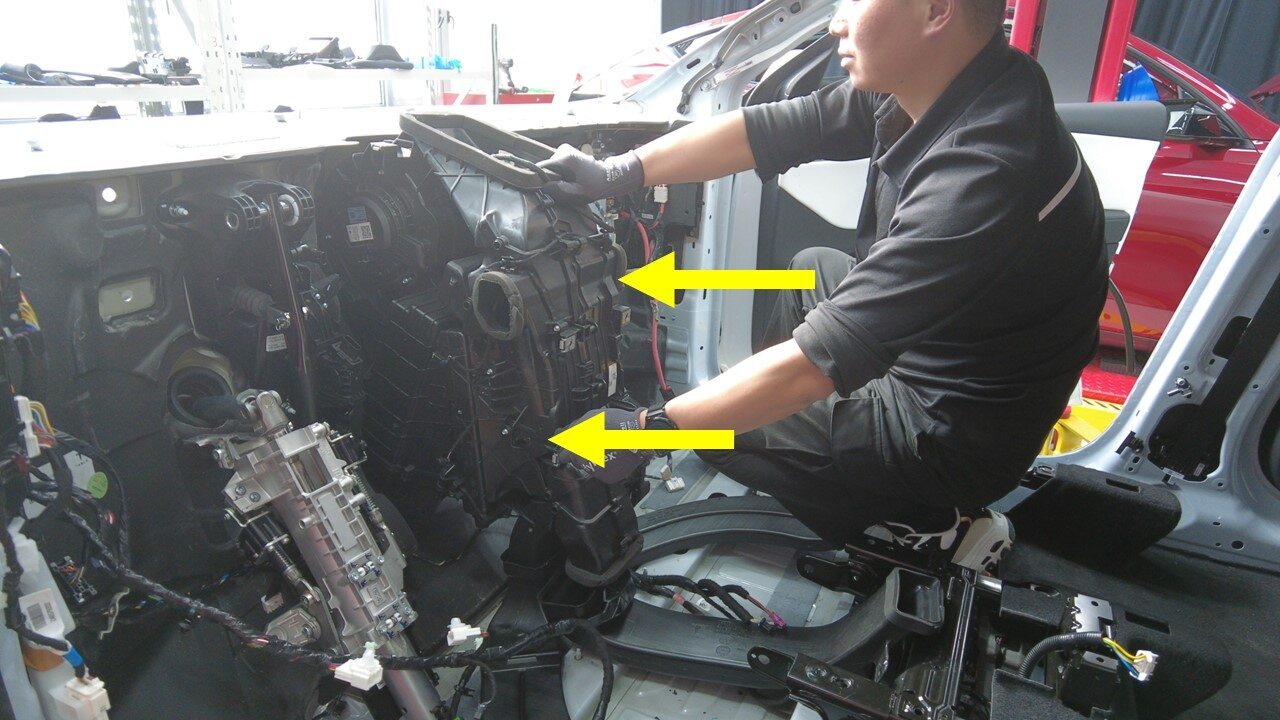

在协助下，将 HVAC 总成从车辆上拆下。
安装
-
在协助下，将 HVAC 总成安装到车辆上。
-
安装将 HVAC 总成固定到隔板右侧的螺栓。5.5 Nm (4.1 lbs-ft)提示推荐使用以下工具
- 10 毫米深套筒
- 棘轮/扭矩扳手
-
连接鼓风机电机连接器。
-
将鼓风机电机线束夹安装到横梁上。
-
将 J11 HVAC 连接器连接到右侧车身控制器上并安装线束夹。
- 安装横梁请参阅 横梁 - 仪表板 ((拆卸和更换))。
-
更换超级歧管至 HVAC 空调管路总成 HVAC 侧的密封垫圈（5 个），然后用 ND-11 油润滑垫圈。
-
安装将超级歧管至 HVAC 空调管路固定到 HVAC 的螺栓（2 个）。28 Nm (20.6 lbs-ft)提示推荐使用以下工具
- 无绳棘轮/冲击钻
- 13 mm 套筒
- 11 英寸加长件
- 回旋头棘轮/回旋头扭矩扳手
- 重新加注制冷剂系统。请参阅 空调制冷剂 (如有需要 - 添加制冷剂）（回收和加注） (Restore)。
- 安装前围上盖板泡沫。请参阅 泡沫垫 - 前围上盖板 - 仪表板 ((拆卸和更换))。
- 安装仪表板左侧气波管道。请参阅 气流风管 - 仪表板 - 左侧 ((拆卸和更换))。
- 安装中控台总成。请参阅 中控台 2.0 ((拆卸和安装))。
- 安装中控台左前和右前侧面板。请参阅 侧板 - 前 - 中控台 - 左侧 ((拆卸和更换)) 和 侧板 - 前 - 中控台 - 右侧 ((拆卸和更换))。
- 安装仪表板下部总成。请参阅 饰板总成 - 下 - 仪表板 ((拆卸和更换))。
- 安装左右脚部空间风管。请参阅 风管 - 驾驶位 - 脚部空间 ((拆卸和更换)) 和 风管 - 副驾位 - 脚部空间 ((拆卸和更换))。
- 安装右侧气波槽。请参阅 仪表板 - 气流风管 - 右侧 ((拆卸和安装))。
- 安装左右 A 柱下饰板。请参阅 饰板 - 下 - A 柱 - 左侧 ((拆卸和更换))。
- 安装 A 柱左侧和右侧上部饰板。请参阅 饰板 - 上 - A 柱 - 左侧 ((拆卸和更换))。
- 安装前围篦板请参阅 饰板 - 后 - 前备箱 ((拆卸和更换))。
- 连接低压电池电源。请参阅 低压电源（锂）（断开和连接） (Modify)。
- 解锁车辆网关。请参阅 网关（解锁）。
- 在触摸屏上，点击“维护模式”下的“扳手”（位于触摸屏 UI 界面底部），点击，然后等待例行程序完成。
- 退出“维护模式”。请参阅 维护模式。
- 安装新鲜空气进气槽。请参阅 风管 - 进气 ((拆卸和更换))。
- 安装前备箱储物单元请参阅 前备箱储物单元（拆卸和更换）。
- 将两个前排座椅移回原位。
- 安装中控台后端面板。请参阅 饰板 - 后 - 下 - 中控台 ((拆卸和更换))。
- 在触摸屏上，点击，然后使用左侧滚轮将转向柱调回原位。
- 升起所有车窗并关闭所有车门。
