前驱动电机系统 - 第三代 ((拆卸和更换))

校正代码 3901020502 FRT 3.66 3 注意：除非本程序中另有明确规定，否则上文所列校正代码及相关 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时深入了解 FRT 及其创建方式。 注意：请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意：请参阅人体工程学注意事项查看安全健康的作业规程。

拆卸

  1. 将车辆停至双柱举升机上。请参阅 举升车辆 - 双柱举升机。
  2. 启用“维护模式增强版”。请参阅 维护模式增强版。
  3. 选择Service Mode Plus- High VoltageProcedures。
  4. 点击 Front Drive Unit Replacement，在“Before Front Drive Unit Replacement”操作列表中，点击 Start Thermal Fluid Fill/Drain (Coolant only)，点击 Run，然后等待例程完成。
  5. 断开装有 Toolbox 的笔记本电脑与车辆的连接。
    注
    请勿关闭此 Toolbox 实例，因为本程序后续的步骤中需要该实例。
  6. 断开低压电源请参阅 低压电源（锂）（断开和连接） (Modify)。
  7. 执行车辆高压禁用程序。请参阅 车辆高压禁用程序。
  8. 拆卸前备箱储物单元。请参阅 前备箱储物单元（拆卸和更换）。
  9. 拆下新鲜空气进气槽。请参阅 风管 - 进气 ((拆卸和更换))。
  10. 拆下前灯带总成。请参阅 灯带 - 前 ((拆卸和更换))。
  11. 拆下左侧和右侧前翼子板饰板。轮眉 - 翼子板 - 前 - 左侧 ((拆卸和更换))。
  12. 拆下左侧和右侧前轮。请参阅 轮毂总成（拆卸和安装）。
  13. 拆卸前流线型护板。请参阅 流线型护板 - 前底板 ((拆卸和更换))。
  14. 拆下前保险杠饰板请参阅 饰板 - 前保险杠 ((拆卸和更换))。
  15. 降下前副车架和驱动电机。请参阅 前副车架总成（双电机） ((拆卸和更换))。

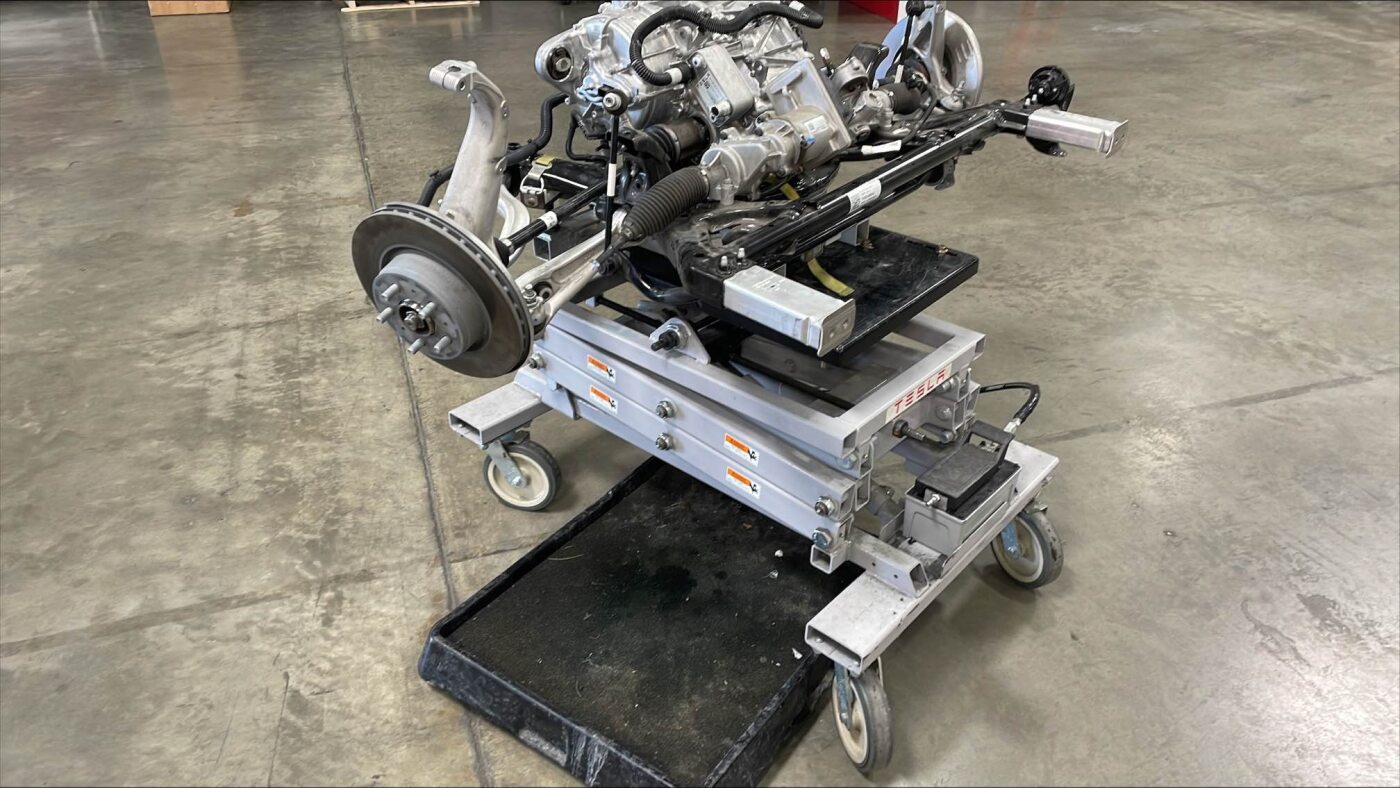

  16. 在副车架和固定装置总成下方放置液体收集器。

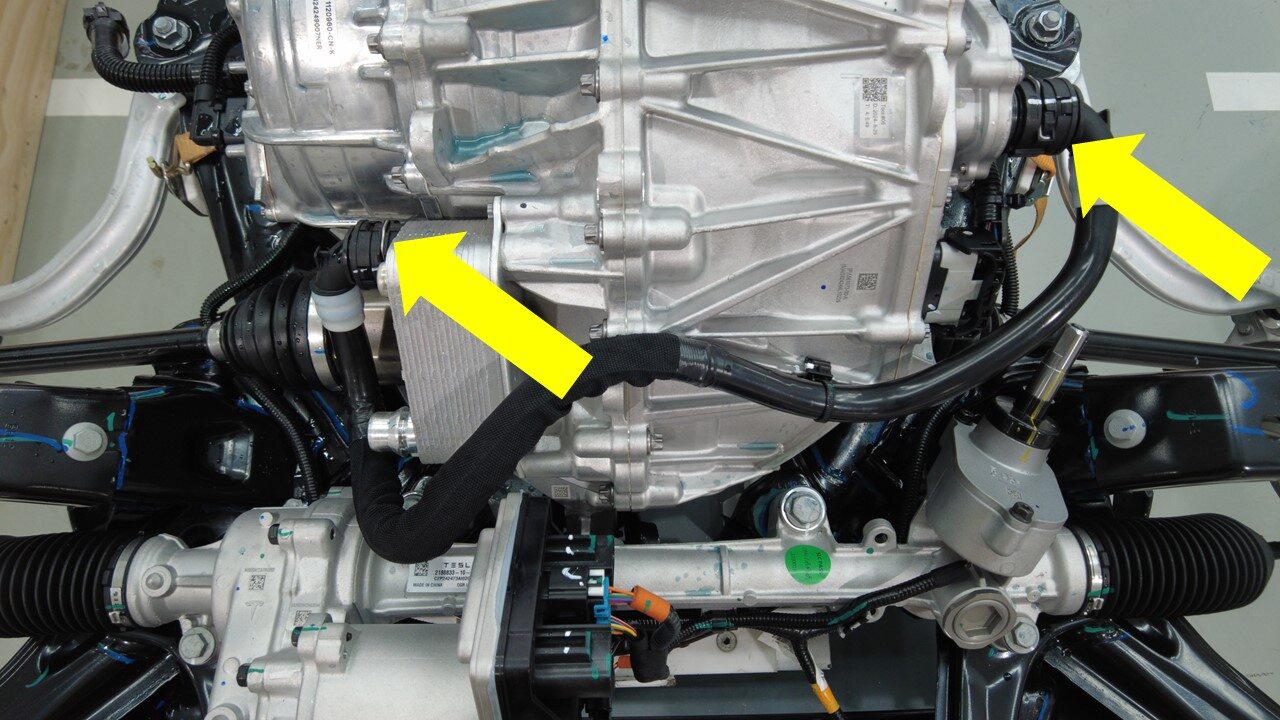

  17. 拆下前驱动电机变流器至油冷器软管以及变流器入口软管。
  18. 取走副车架和固定装置总成下方的液体收集器。

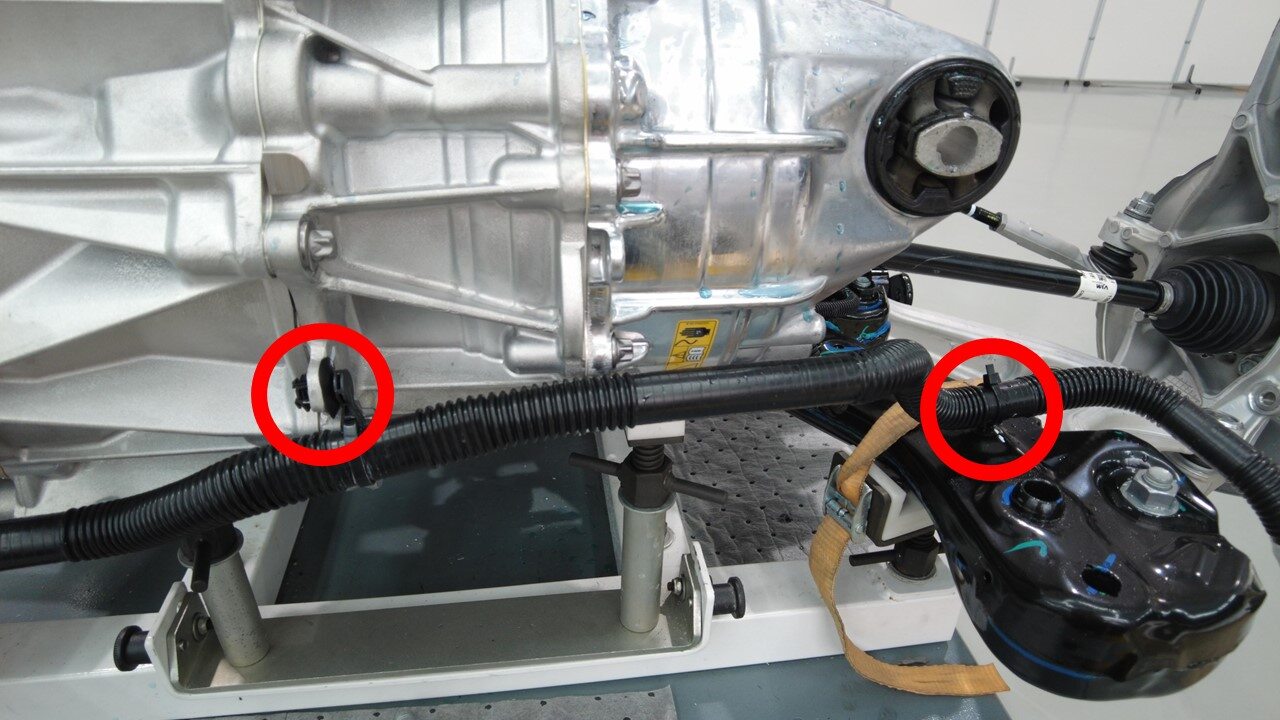

  19. 断开前驱动电机变流器逻辑连接器，然后拆下线束夹。

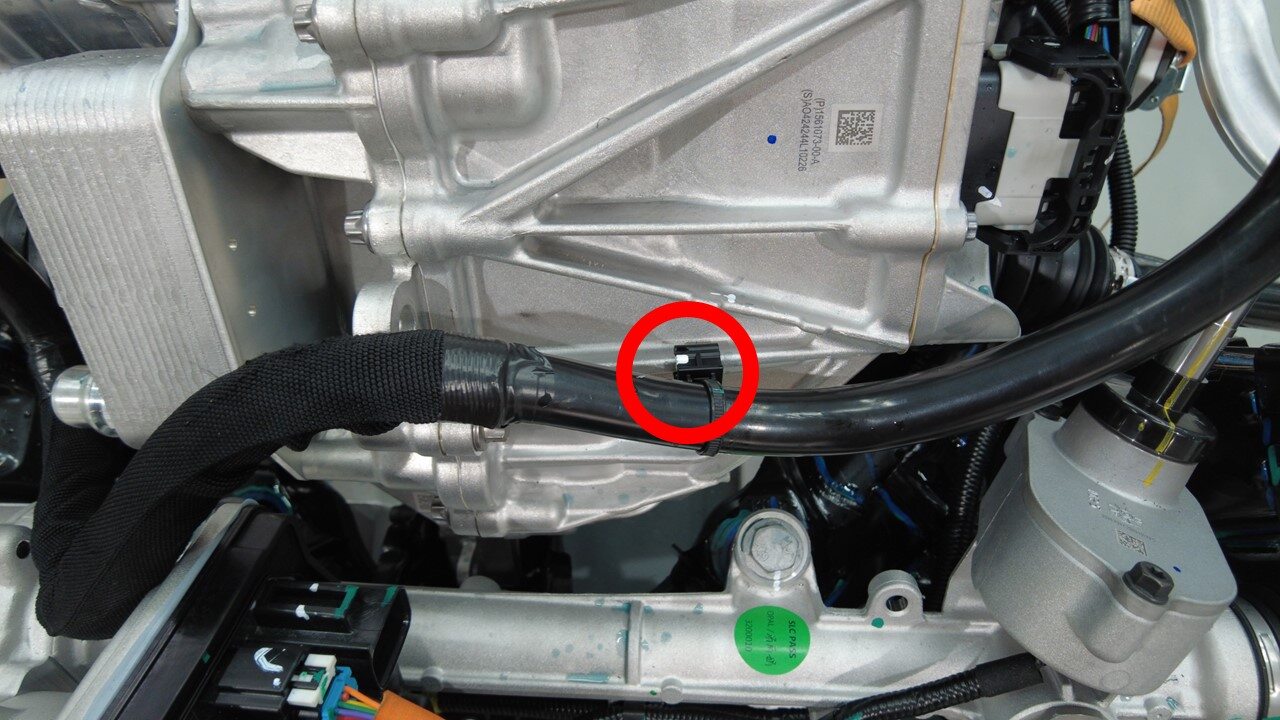

  20. 断开解析器逻辑连接器，然后拆下线束夹。
  21. 断开前驱动电机机油泵连接器。
  22. 将前副车架总成放置在起重机架下方。
  23. 将驱动电机吊索紧固到前驱动电机上。
  24. 将驱动电机吊索紧固在起重机架上。
  25. 升起吊索工具，使线缆处于轻度张紧状态。

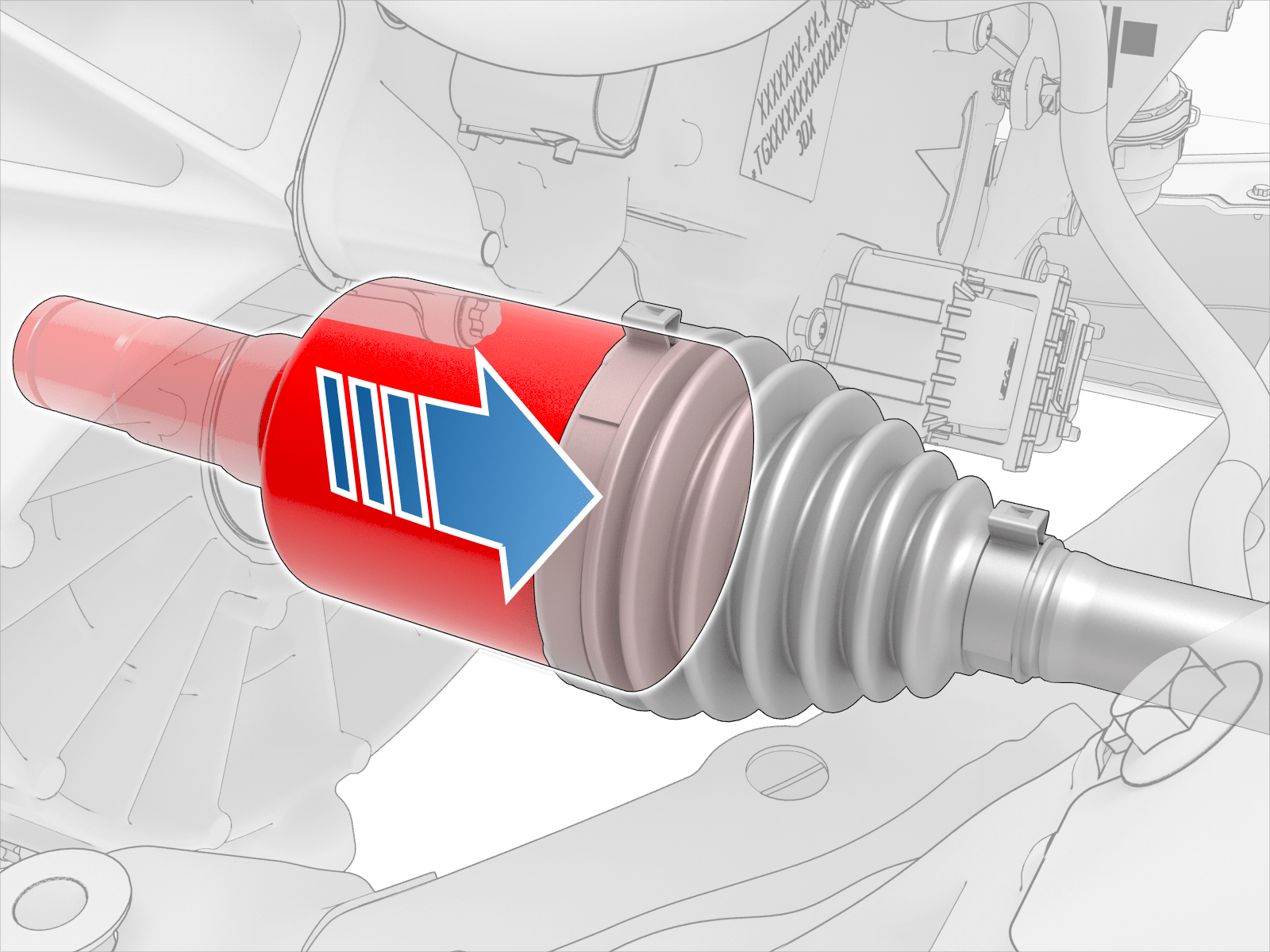

  26. 将左右半轴从前驱动电机上分离。
  27. 升起起重机架，将前驱动电机吊离副车架。
  28. 将前驱动电机降至合适的表面。
  29. 将驱动电机吊索从前驱动电机上松开，但仍然将吊索固定在起重机架吊钩上。

安装

  1. 将新的前驱动电机和板条箱放置在起重机架下方。
  2. 松开新的前驱动电机保护罩，然后将其转移到旧的驱动电机上。
  3. 将起重机架移至新的前驱动电机。
  4. 将驱动电机吊索紧固到前驱动电机上。
  5. 升起起重机架吊钩，使吊索张紧。
  6. 将前驱动电机降至前副车架上。
  7. 预装将前电机支座固定到前副车架的螺栓。
    注
    1 个螺栓，18 毫米，80 Nm；稍稍调整前驱动电机的位置，以便安装螺栓；螺栓将在后续步骤中紧固。

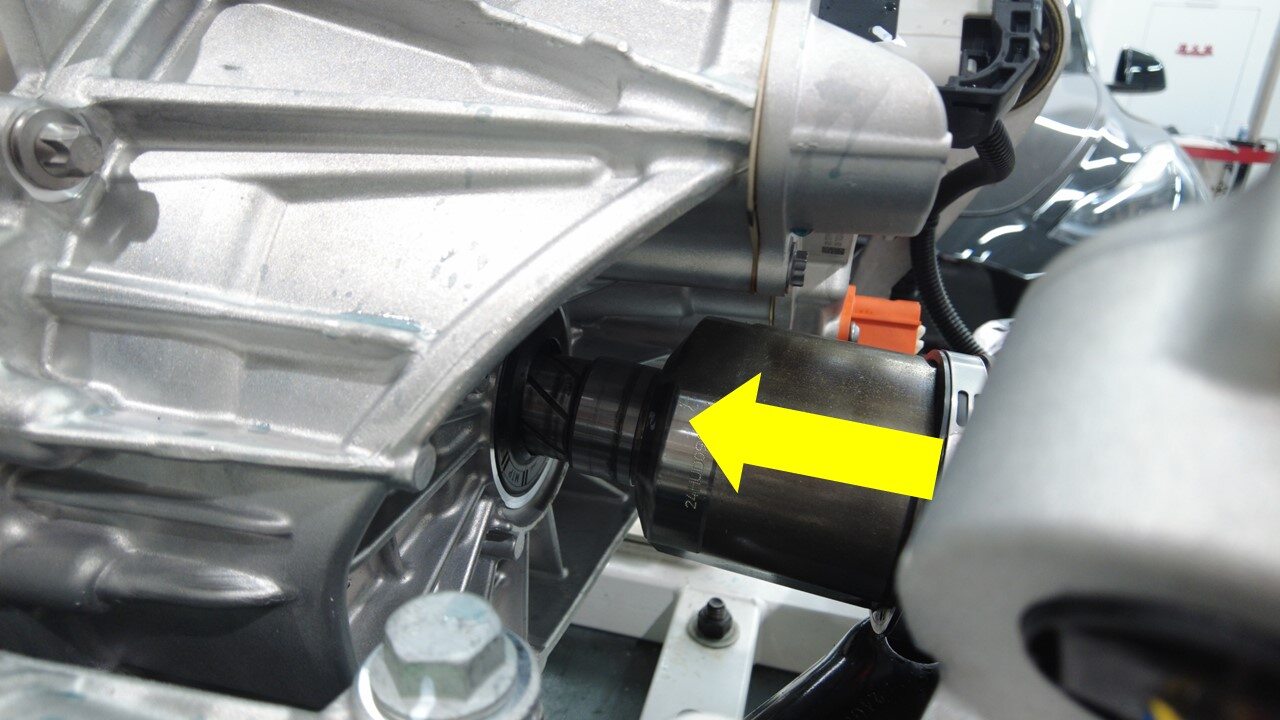

  8. 将左右半轴安装到前驱动电机上。
    警告
    将半轴安装到驱动电机上时：
    • 确保卡环开口面向驱动单元底部。
    • 切勿损坏或移动机油密封件。
    • 确认半轴完全就位：
      • 将半轴小心推入驱动单元，直至半轴端头与小齿轮轴接触并发出“咔嗒”声。
      • 将半轴卡环锁定到位时，可以感觉到半轴上有轻微拉力。
      • 拉动半轴内盖，确认卡环锁定到位。如果半轴与驱动单元分离，则需重新安装半轴，然后测试是否完全就位。
  9. 降低吊索，释放张力。
  10. 将驱动电机吊索从前驱动电机上拆下。
  11. 连接前驱动电机机油泵连接器。
    注
    1 个连接器，接合锁片
  12. 连接解析器逻辑连接器并紧固线束夹。
  13. 连接前驱动电机变流器逻辑连接器并紧固前驱动电机线束夹。
  14. 将前驱动电机变流器入口软管和变流器安装到油冷器软管上。
  15. 将举升工具、副车架和前驱动电机总成放置在车辆下方，以备安装。
    注
    建议在他人协助下对准安装位置。
  16. 安装前副车架和驱动电机。请参阅 前副车架总成（双电机） ((拆卸和更换))。
  17. 安装前饰板请参阅 饰板 - 前保险杠 ((拆卸和更换))。
  18. 安装前部流线型护板。请参阅 流线型护板 - 前底板 ((拆卸和更换))。
  19. 安装左侧和右侧前轮。请参阅 轮毂总成（拆卸和安装）。
  20. 安装左侧和右侧前翼子板饰板。轮眉 - 翼子板 - 前 - 左侧 ((拆卸和更换))。
  21. 安装前灯带总成。请参阅 灯带 - 前 ((拆卸和更换))。
  22. 执行冷却系统真空重新加注程序。请参阅 冷却系统 - 真空再充注 (Test/Adjust)。
  23. 连接低压电源。请参阅 低压电源（锂）（断开和连接） (Modify)。
  24. 连接装有 Toolbox 的笔记本电脑。
  25. 在 Toolbox 上的“前驱动电机更换后”操作列表中，点击Stop Thermal Fluid Fill/Drain，点击Run，然后等待例行程序完成。
  26. 在 "After Front Drive Unit Replacement" 操作列表中，点击CAN Redeploy，点击Run，然后等待例行程序完成。
  27. 在 "After Front Drive Unit Replacement" 操作列表中，点击Coolant Air Purge，点击RUN，然后等待例行程序完成。
  28. 在 "After Front Drive Unit Replacement" 操作列表中，点击Thermal System Performance Test，点击Run，然后等待例行程序完成。
  29. 检查冷却液液位，必要时加满。请参阅 冷却系统（部分充注和排气） (Modify)。
  30. 断开装有 Toolbox 的笔记本电脑与车辆的连接。
  31. 安装前备箱储物单元请参阅 前备箱储物单元（拆卸和更换）。
  32. 安装前备箱后挡板。请参阅 前备箱挡板 - 后部（拆卸和更换）。
  33. 仅适用于中国、日本和韩国：小心揭下前备箱盖上的旧电机标签，然后粘贴新的电机标签以匹配新的电机信息。
  34. 将车辆从双柱举升机上移走。请参阅 举升车辆 - 双柱举升机。
  35. 请参阅“定位要求”表，以确定是否需要 EPAS 定位检查 (EC) 或四轮定位检查 (AC)。如果已执行，请作为一项单独的工项添加定位检查/调整。请参阅 定位要求 - 悬架。
