Cooling System (Drain and Refill) (Test/Adjust)

校正代码 18300100 FRT 0.84 注意：除非本程序中另有明确规定，否则上文所列校正代码及相关 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时深入了解 FRT 及其创建方式。 注意：请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意：请参阅人体工程学注意事项查看安全健康的作业规程。

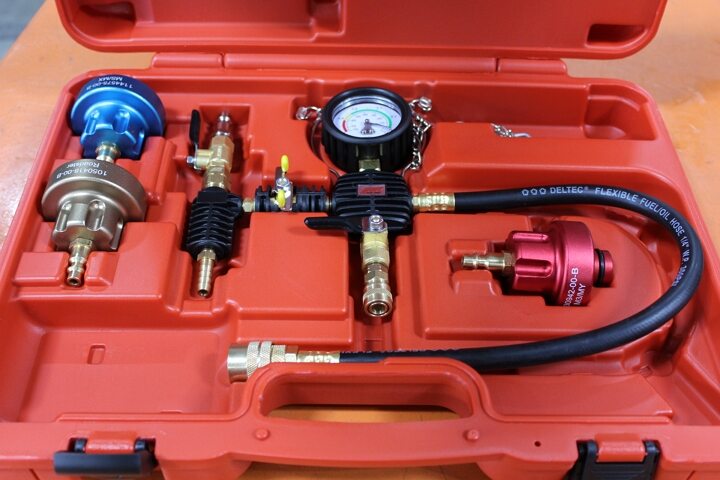

此程序需要使用专用工具：

零件号 描述

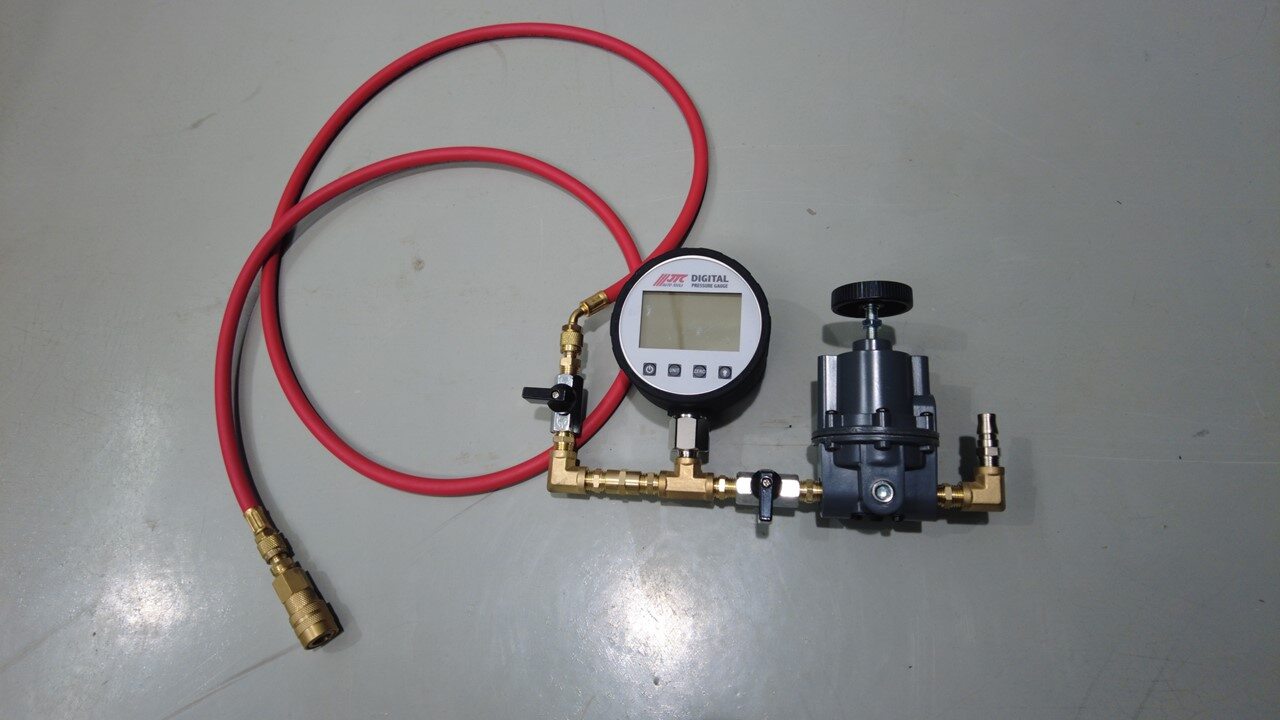

1053600-00-D 压力测试固定装置
1135762-00-A 冷却软管维修塞套件，Model 3
1080568-00-A 机油/冷却液收集器
1050448-00-B 冷却系统重新加注设备
1065131-00-A 电池冷却液排放和加注套件

排放

  1. 用双柱举升机升起并支撑车辆。请参阅 举升车辆 - 双柱举升机。
  2. 打开左侧前车门，降下左侧前车窗。
  3. 启用“维护模式”。请参阅 维护模式。
  4. 解锁网关。请参阅 网关（解锁）。
  5. 在触摸屏上，点击Service Mode > Thermal > Coolant System > Coolant Fill/Drain。选择弹出窗口Start Thermal Fill/Drain内的Run以启动例行程序。
  6. 断开低压电源。请参阅 低压电源（锂）（断开和连接） (Modify)。
  7. 拆卸前备箱储物单元。请参阅 前备箱储物单元（拆卸和更换）。
  8. 拆下新鲜空气进气槽。请参阅 风管 - 进气 ((拆卸和更换))。
  9. 拆下冷却液罐罐盖。

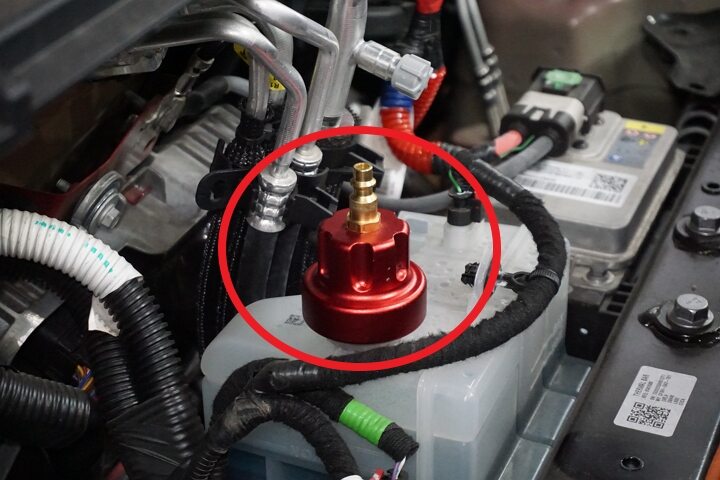

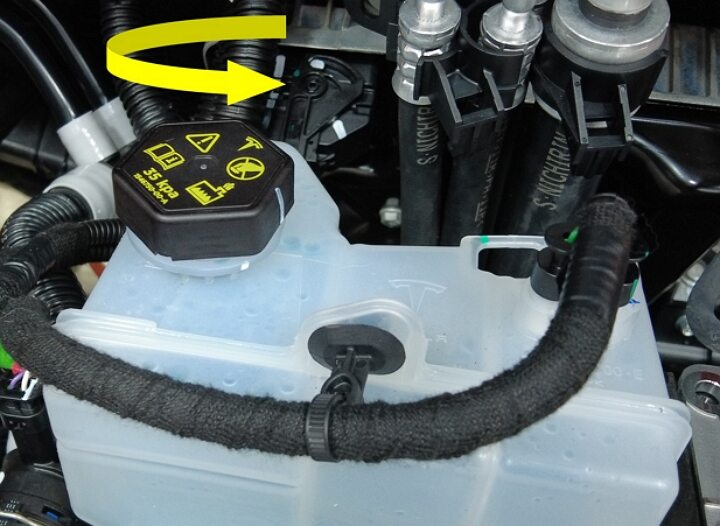

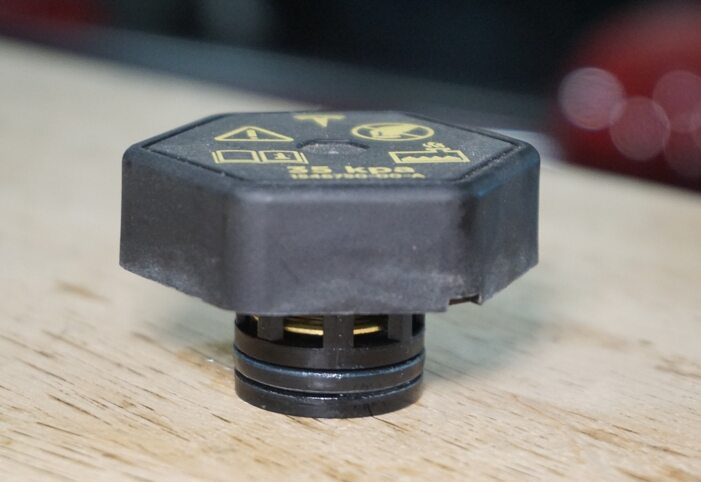

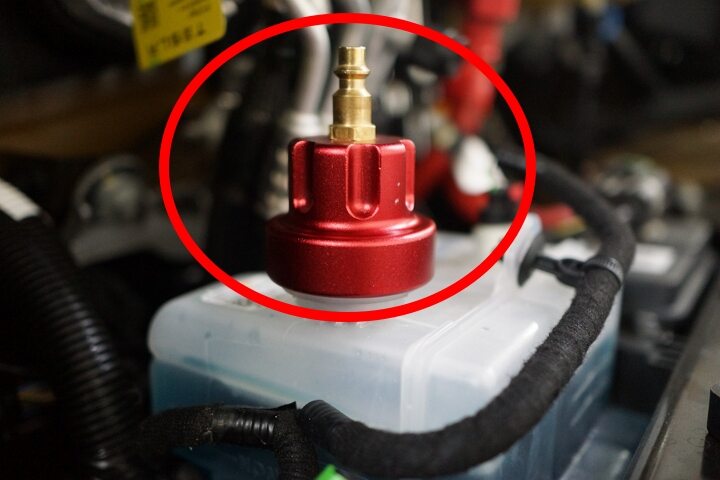

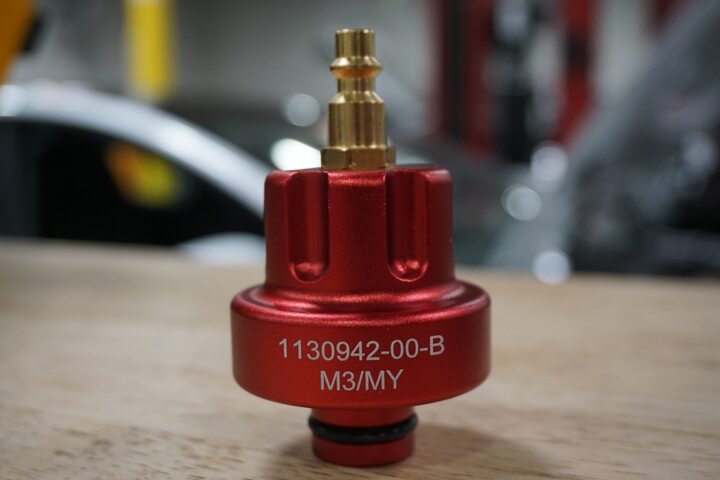

  10. 顺时针旋转，将冷却液储液罐适配器盖紧固到冷却液罐总成上

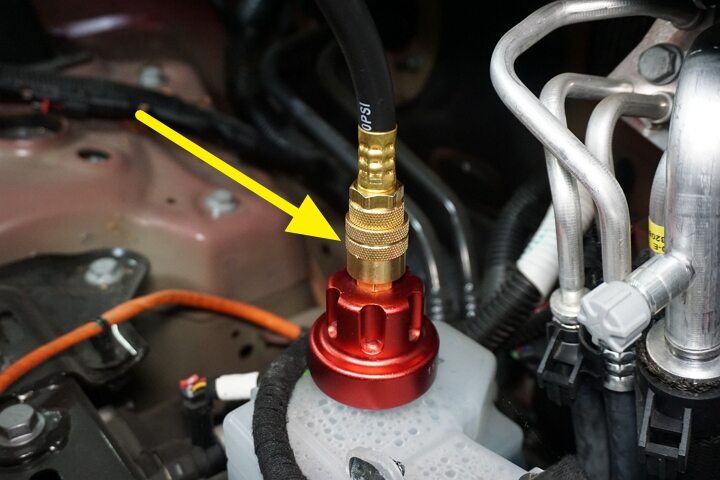

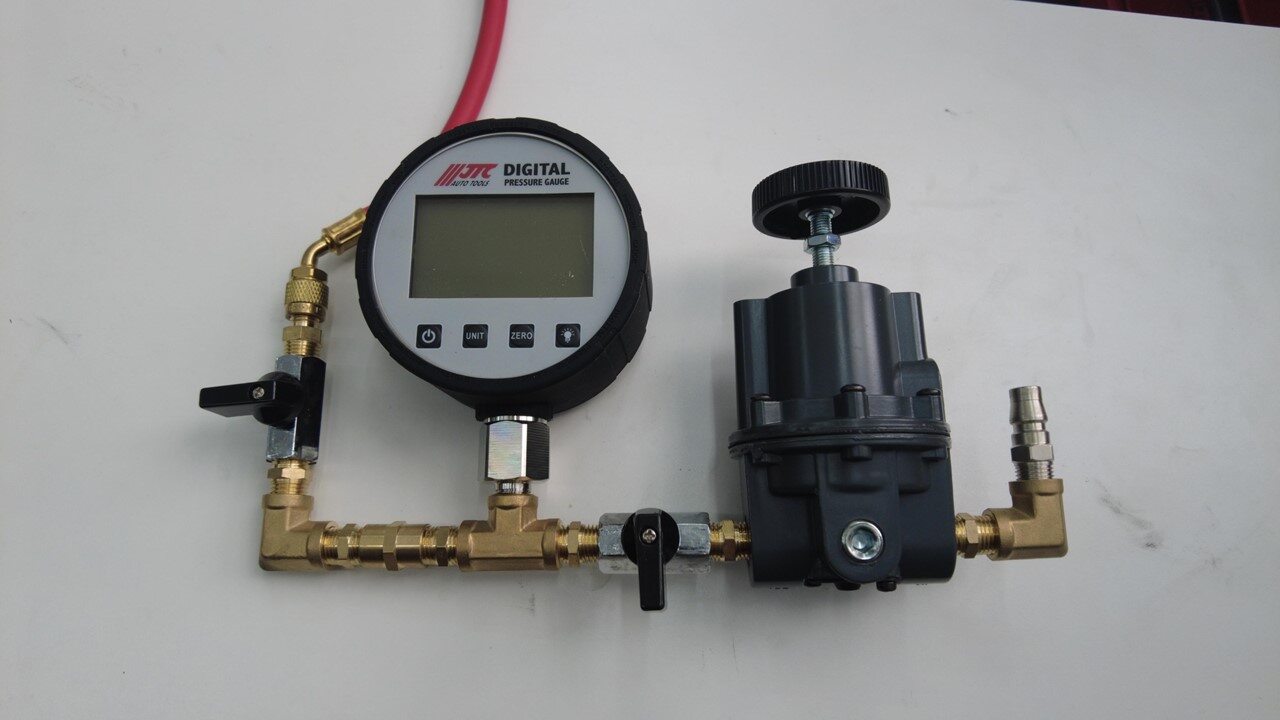

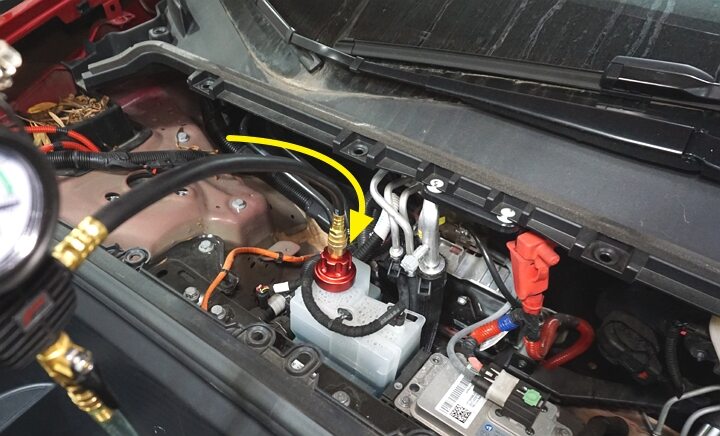

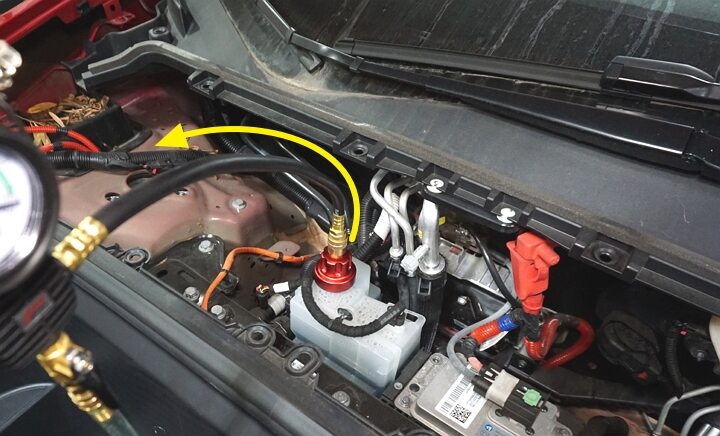

  11. 将压力测试固定装置连接到适配器盖上。

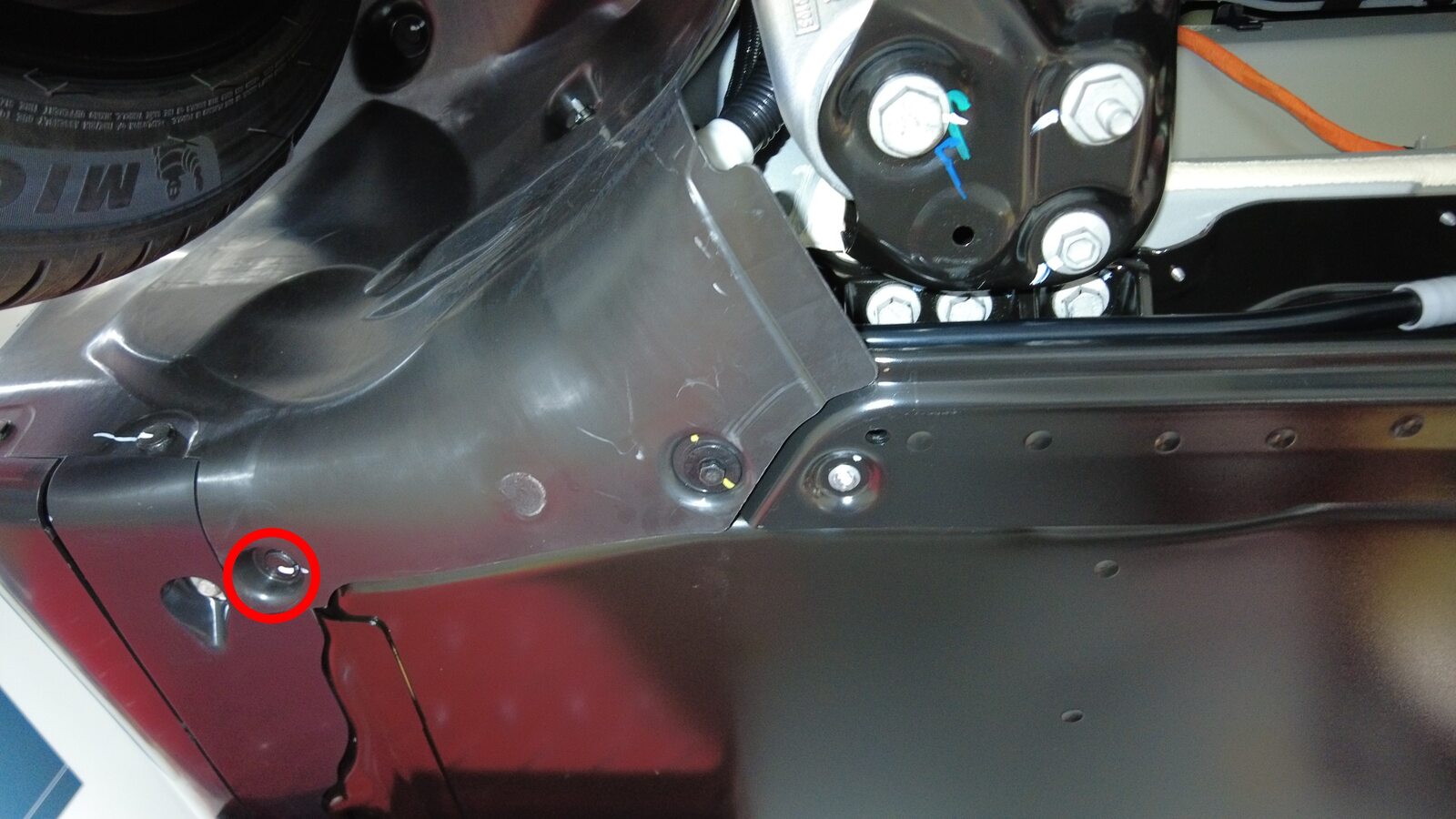

  12. 拆卸前流线型护板。请参阅 流线型护板 - 前底板 ((拆卸和更换))。
  13. 拆下将右前轮毂内衬固定到滑板的螺栓。
    提示
    推荐使用以下工具
    • 1/4 英寸六角钻头套筒10 毫米深

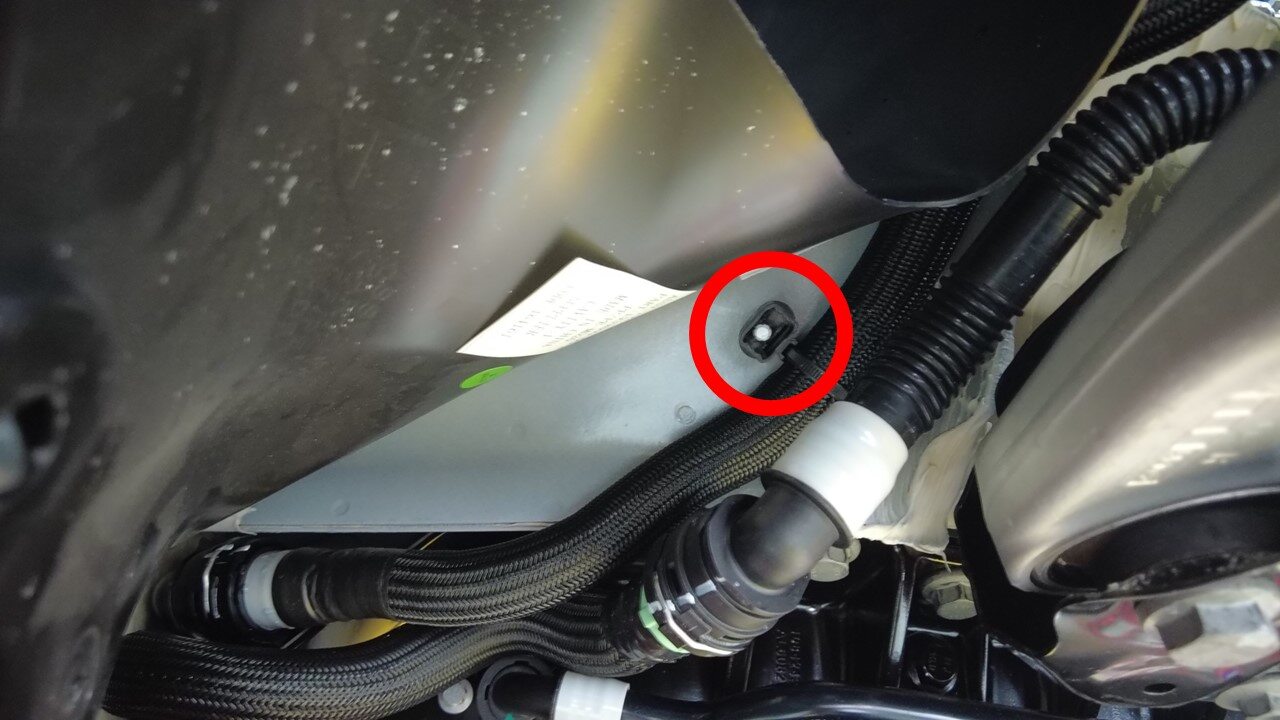

  14. 拆下将右侧轮毂内衬固定到车身的卡子。

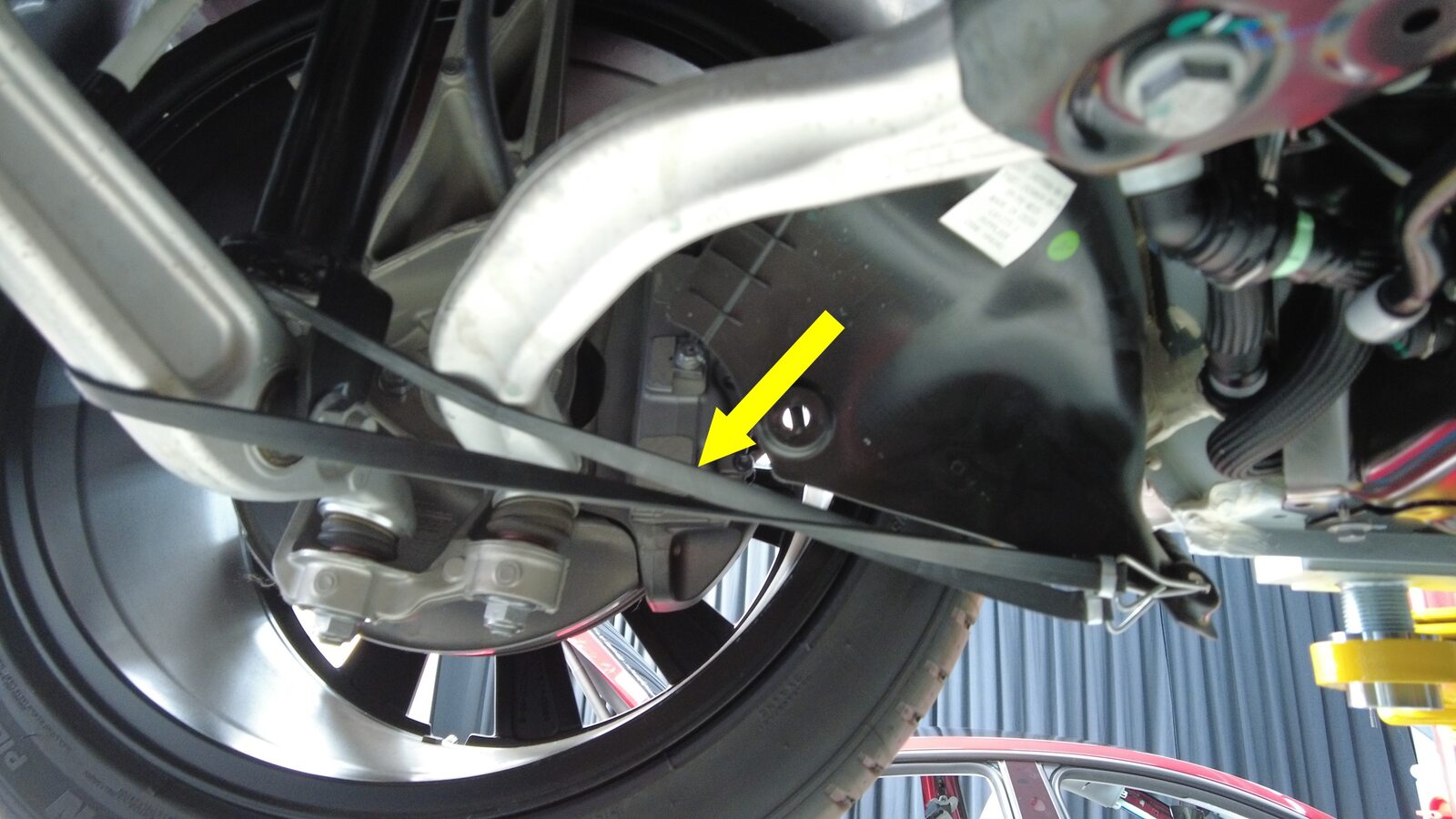

  15. 使用弹力带将右前轮毂内衬紧固到一旁的副车架上。

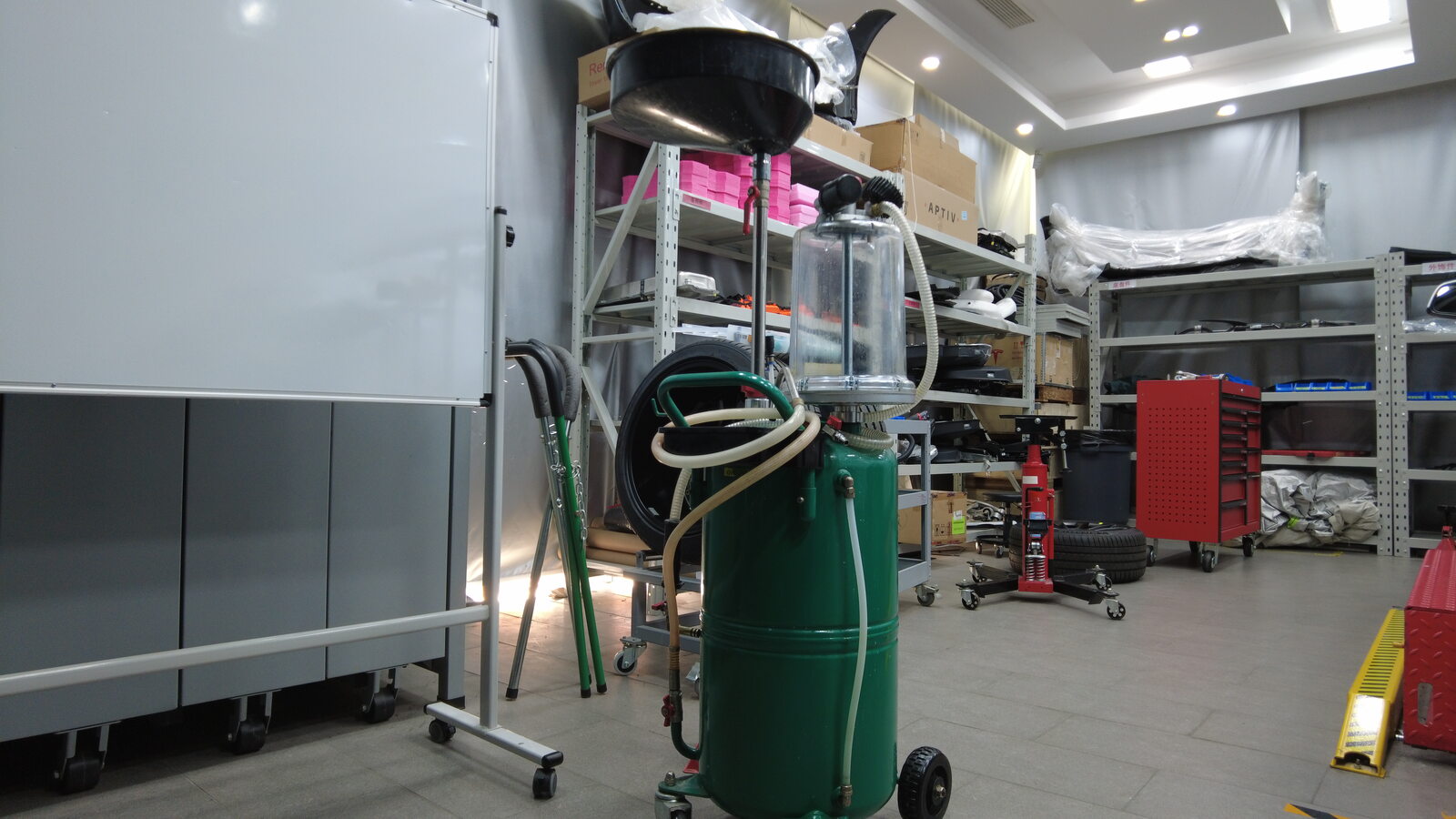

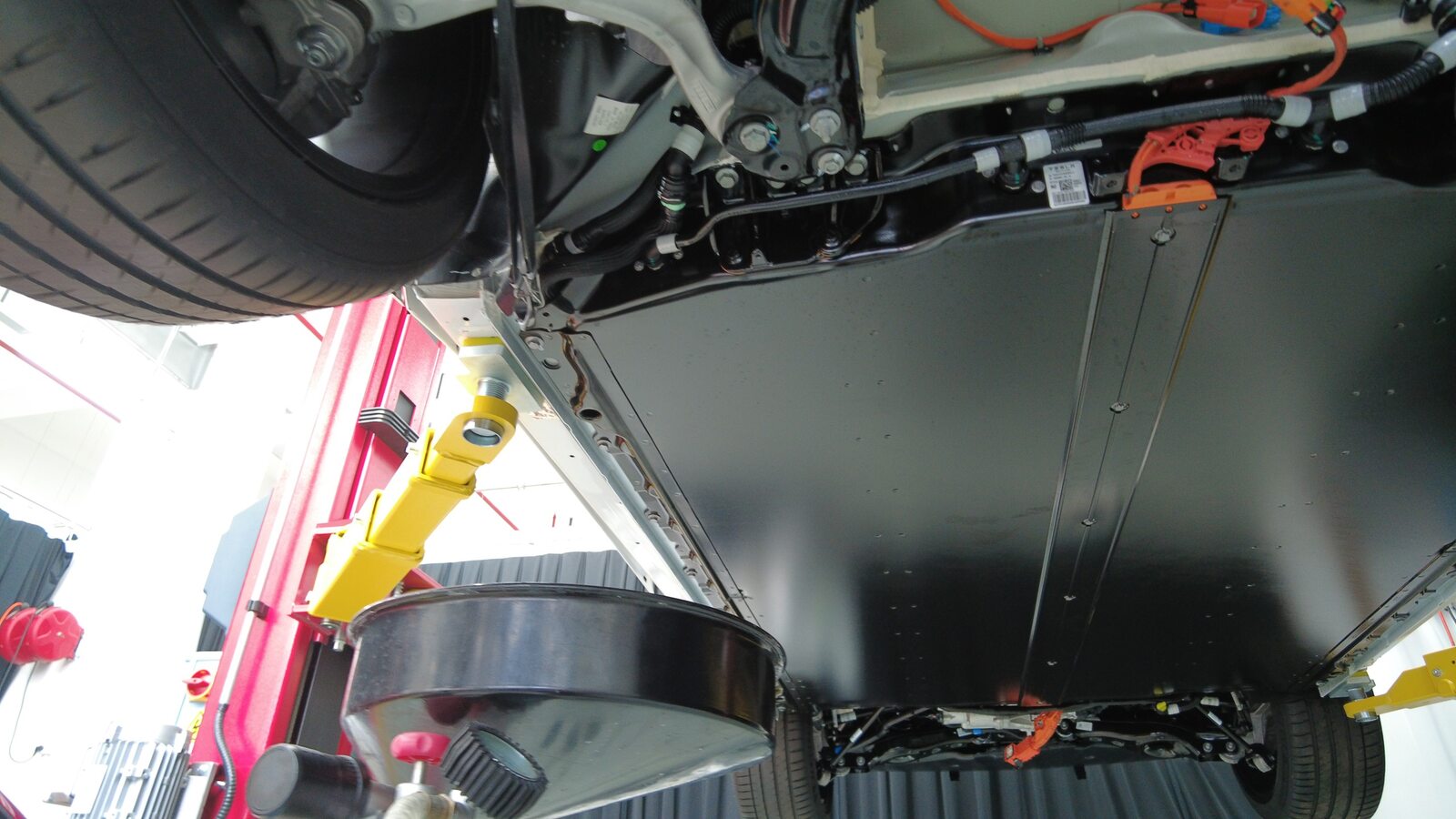

  16. 在高压电池右侧前侧下方放置一个冷却液排放容器。

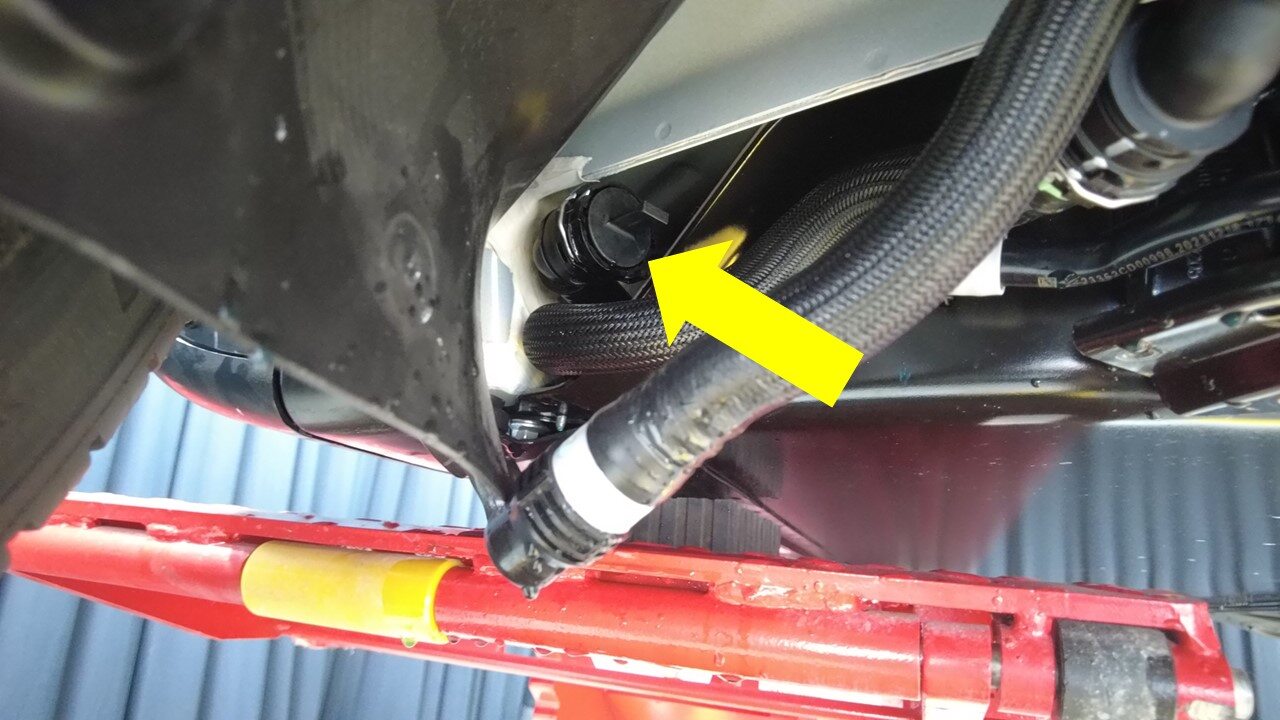

  17. 拆下将动力总成供给软管固定到车身的卡子。

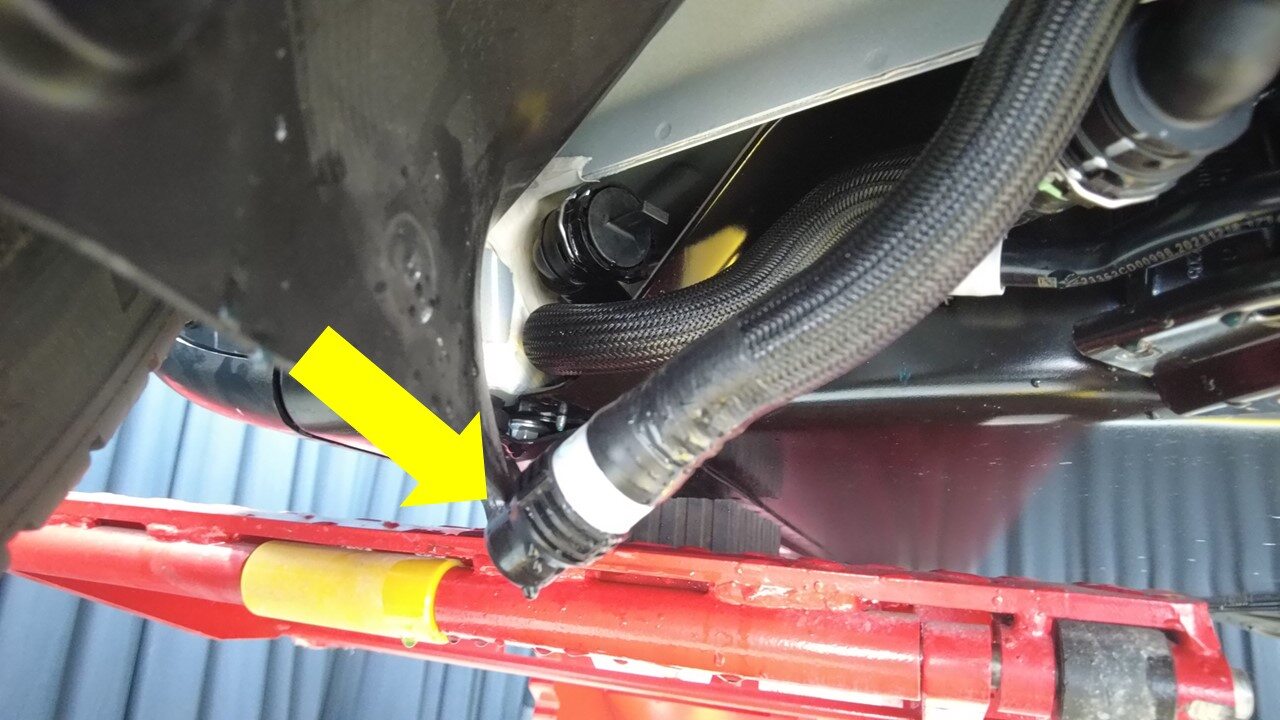

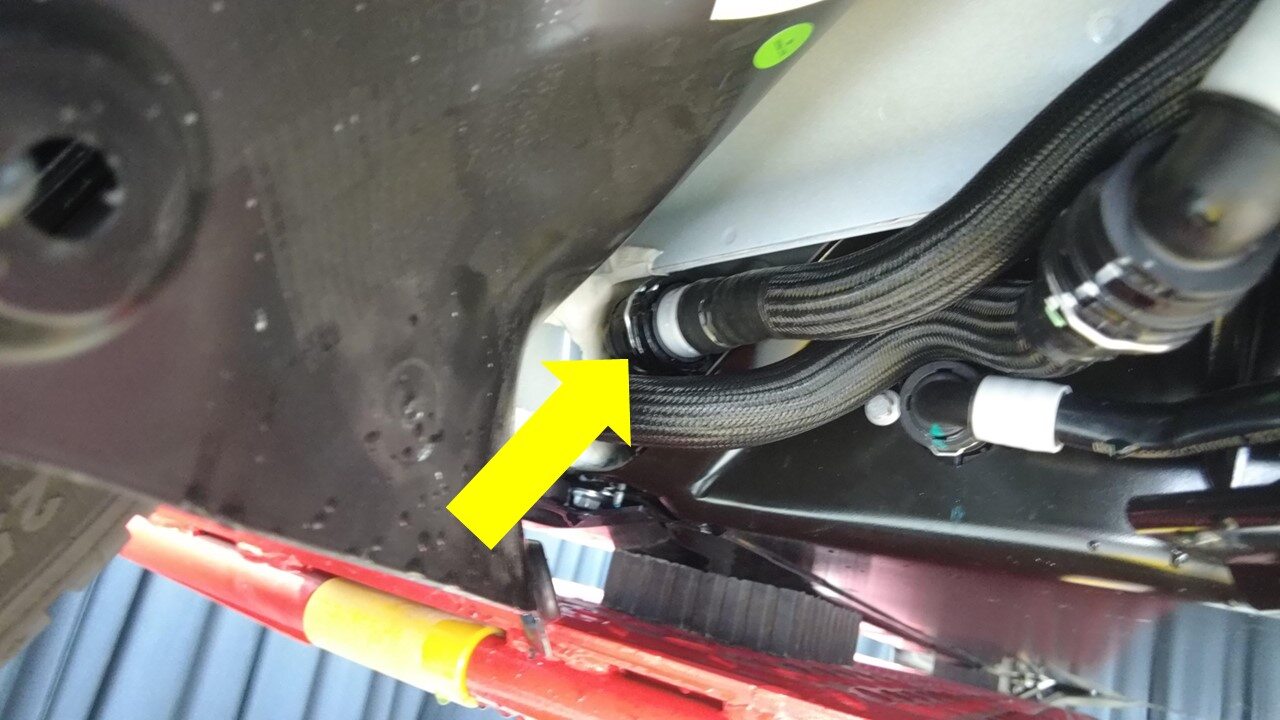

  18. 拆下弹簧夹，然后断开动力总成供给软管。
    注
    堵住外螺纹软管，以防后续加压过程中冷却液飞溅。

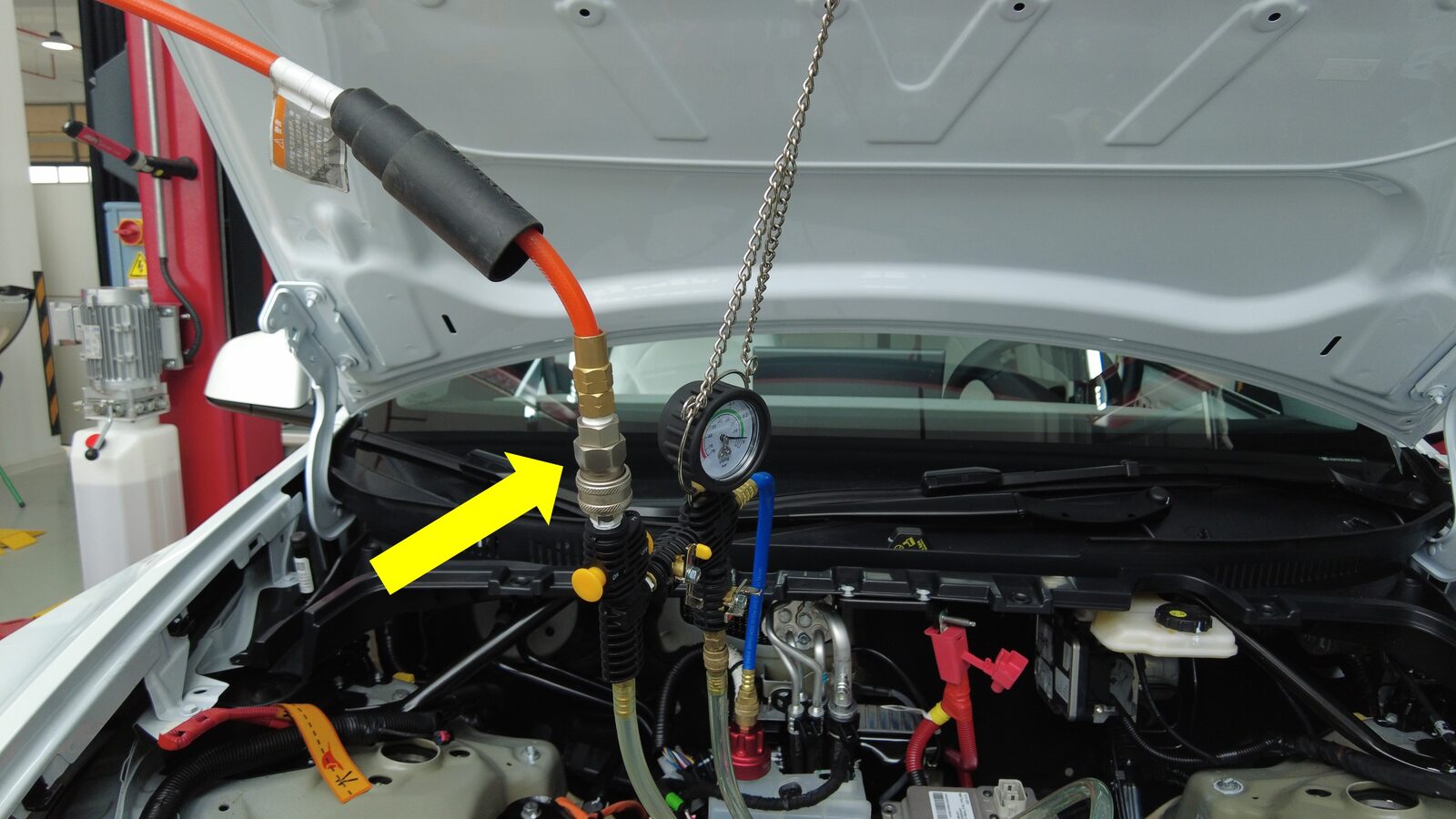

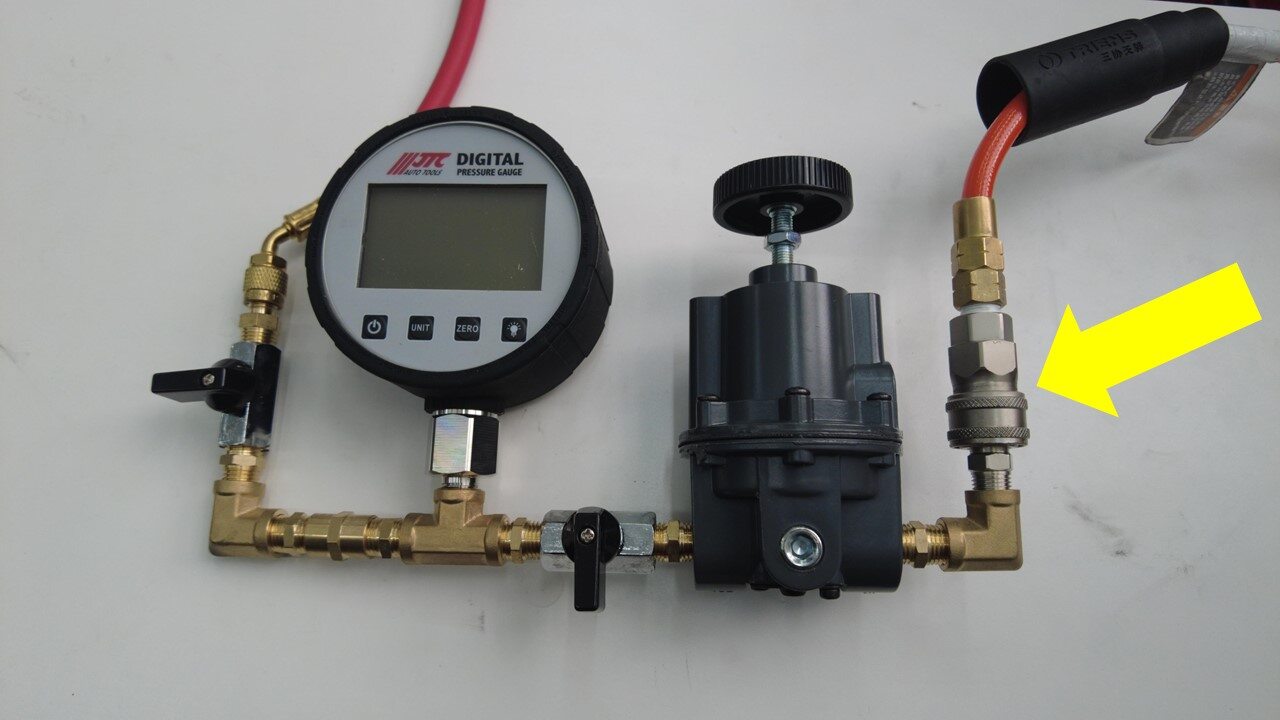

  19. 将车间供气设备连接到压力测试固定装置上。
    注

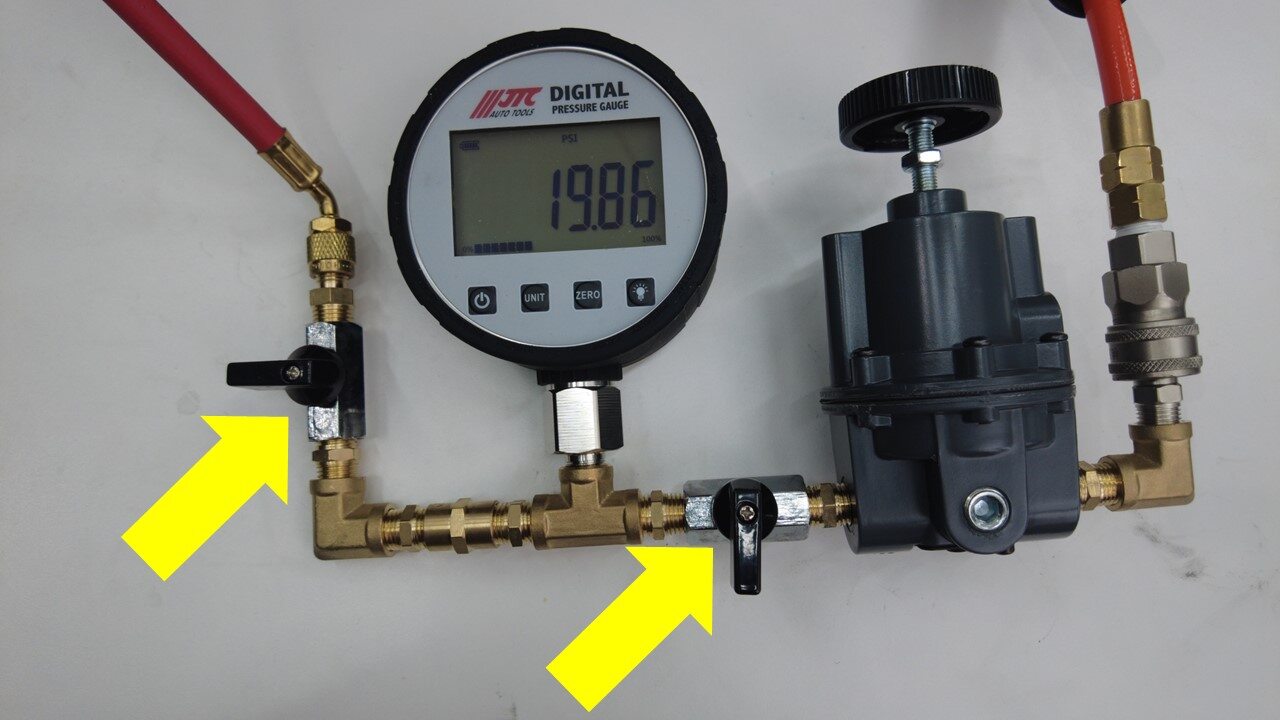

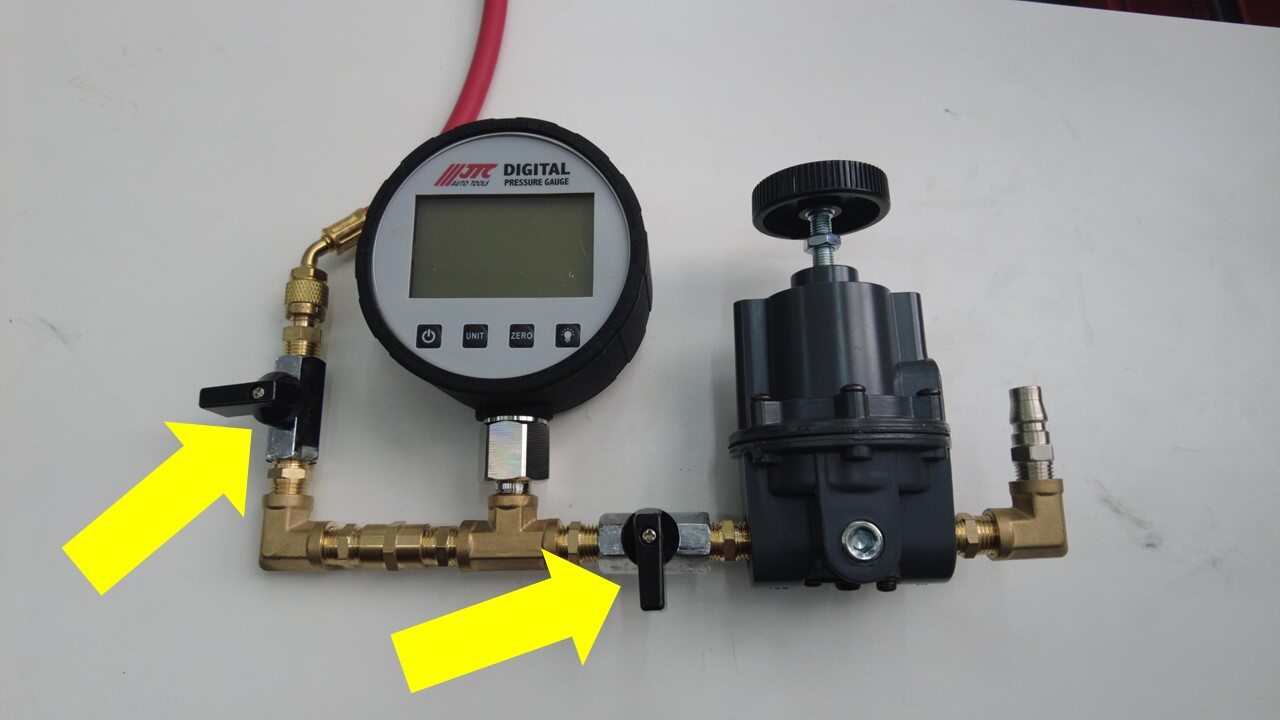

    确认压力测试固定装置上的两个阀门均处于关闭位置。

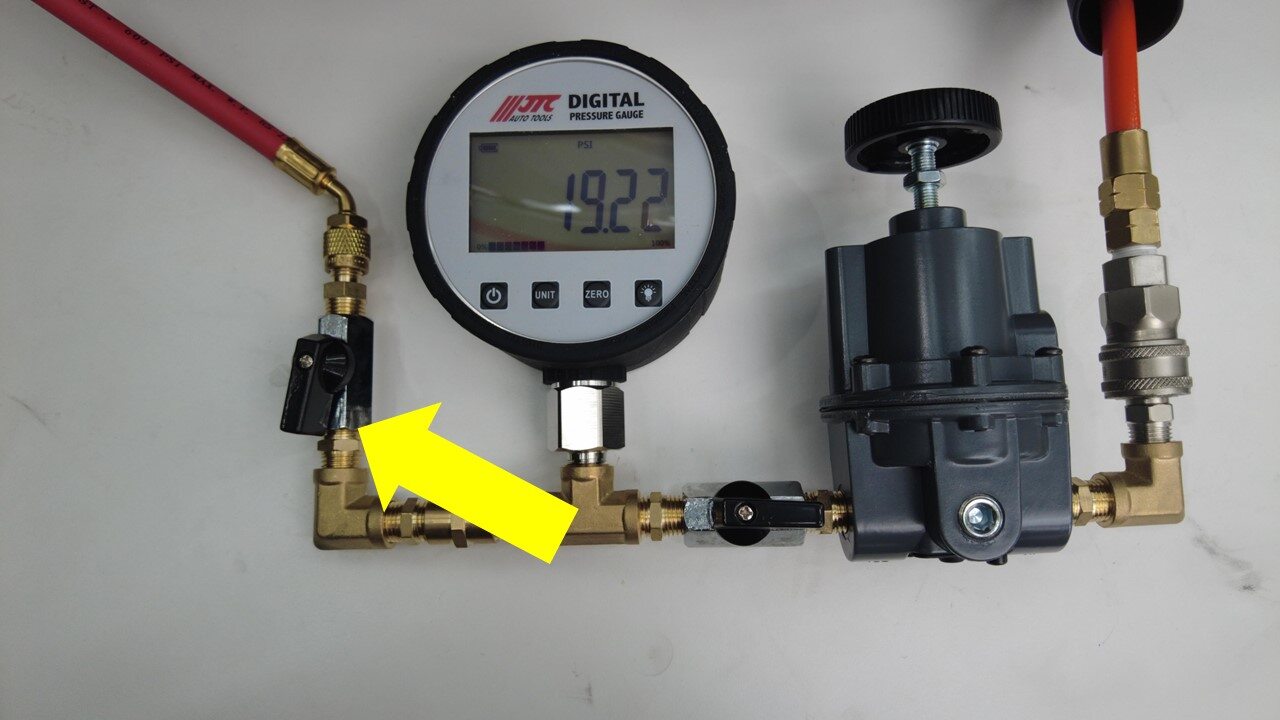

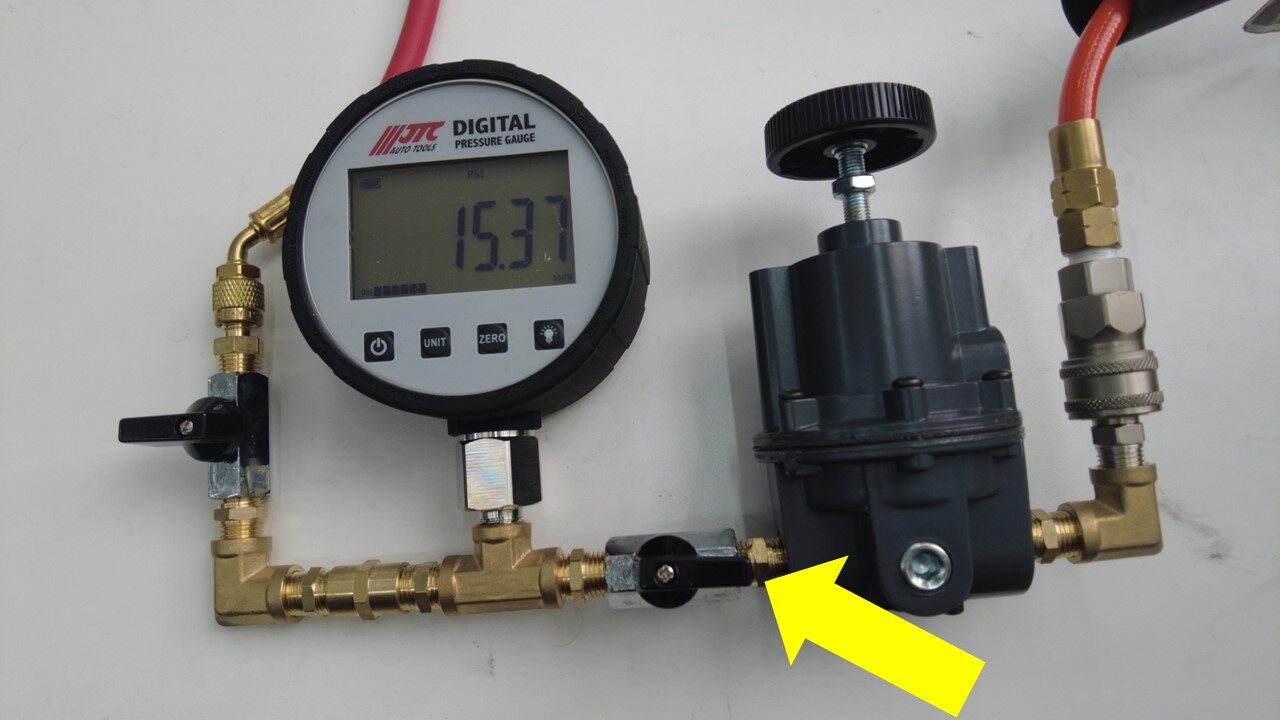

  20. 将压力测试固定装置右侧阀门转到打开位置。
    注
    通过将阀门旋钮转到水平位置，完全打开阀门。

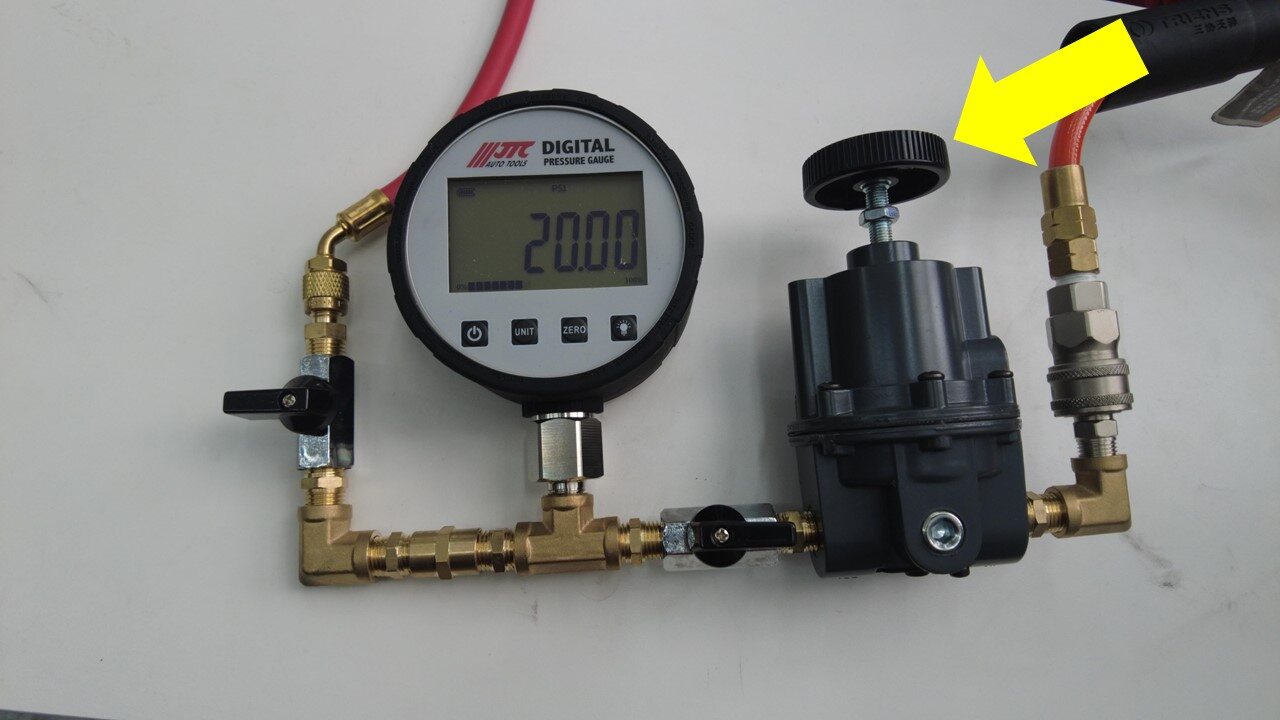

  21. 将压力设置为 20 psi。
    注
    旋转调整滚轮以设置压力。

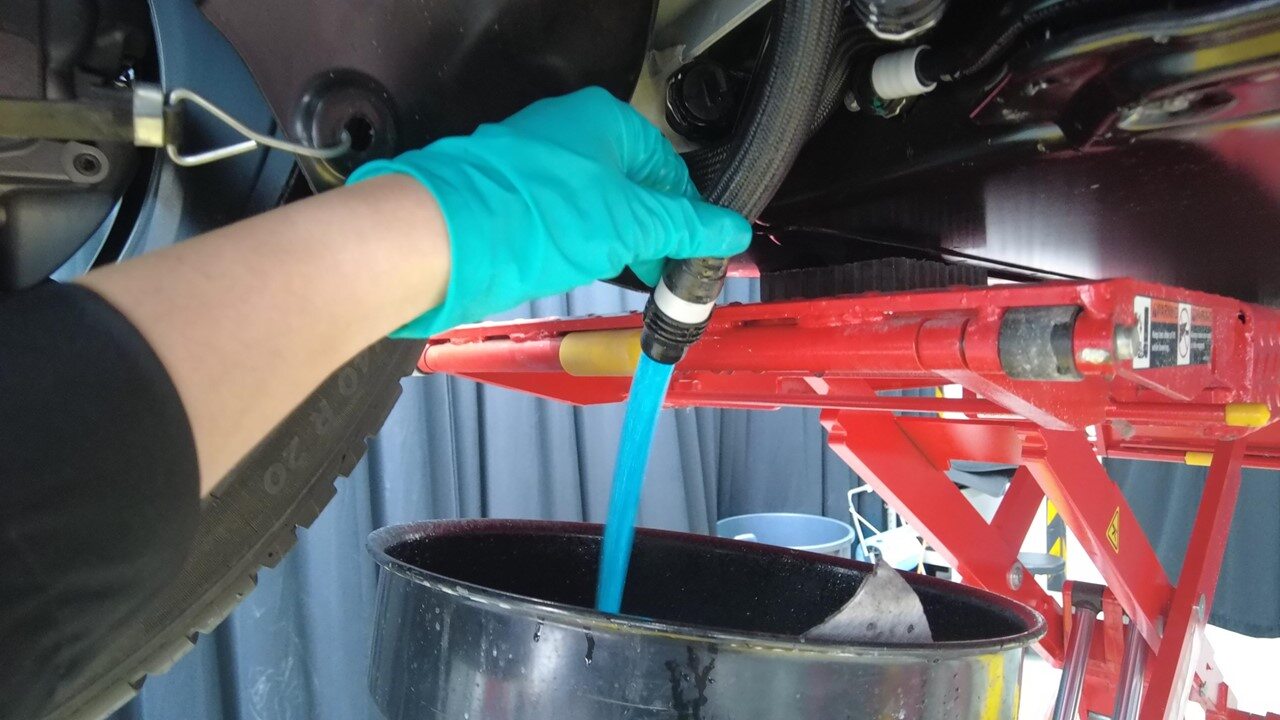

  22. 缓慢打开压力测试固定装置上的左侧阀门，等待冷却液排尽。
    注
    后轮驱动款车型的冷却液容量约为 15 升，全轮驱动款车型则约为 18 升。
  23. 动力总成供给管软管内不再排出冷却液后，请立即关闭两个阀门。
  24. 将车间供气装置从压力测试固定装置上断开。
  25. 连接动力总成供给软管，然后安装弹簧夹。
    注
    取下内螺纹软管上的塞子。执行推拉推测试以确保软管完全接合。
  26. 安装将动力总成供给软管固定到车身的卡子。
  27. 取走车辆下方的冷却液排放容器。
  28. 松开将右前轮毂内衬固定到副车架的弹力带。
  29. 安装将右侧轮毂内衬固定到车身的卡子。
  30. 安装将右前轮毂内衬固定到滑板的螺栓。
    6 Nm (4.4 lbs-ft)
    提示
    推荐使用以下工具
    • 1/4 英寸六角钻头套筒10 毫米深
  31. 安装前流线型护板。请参阅 流线型护板 - 前底板 ((拆卸和更换))。
  32. 将压力测试固定装置从冷却液储液罐适配器盖上断开。

重新加注

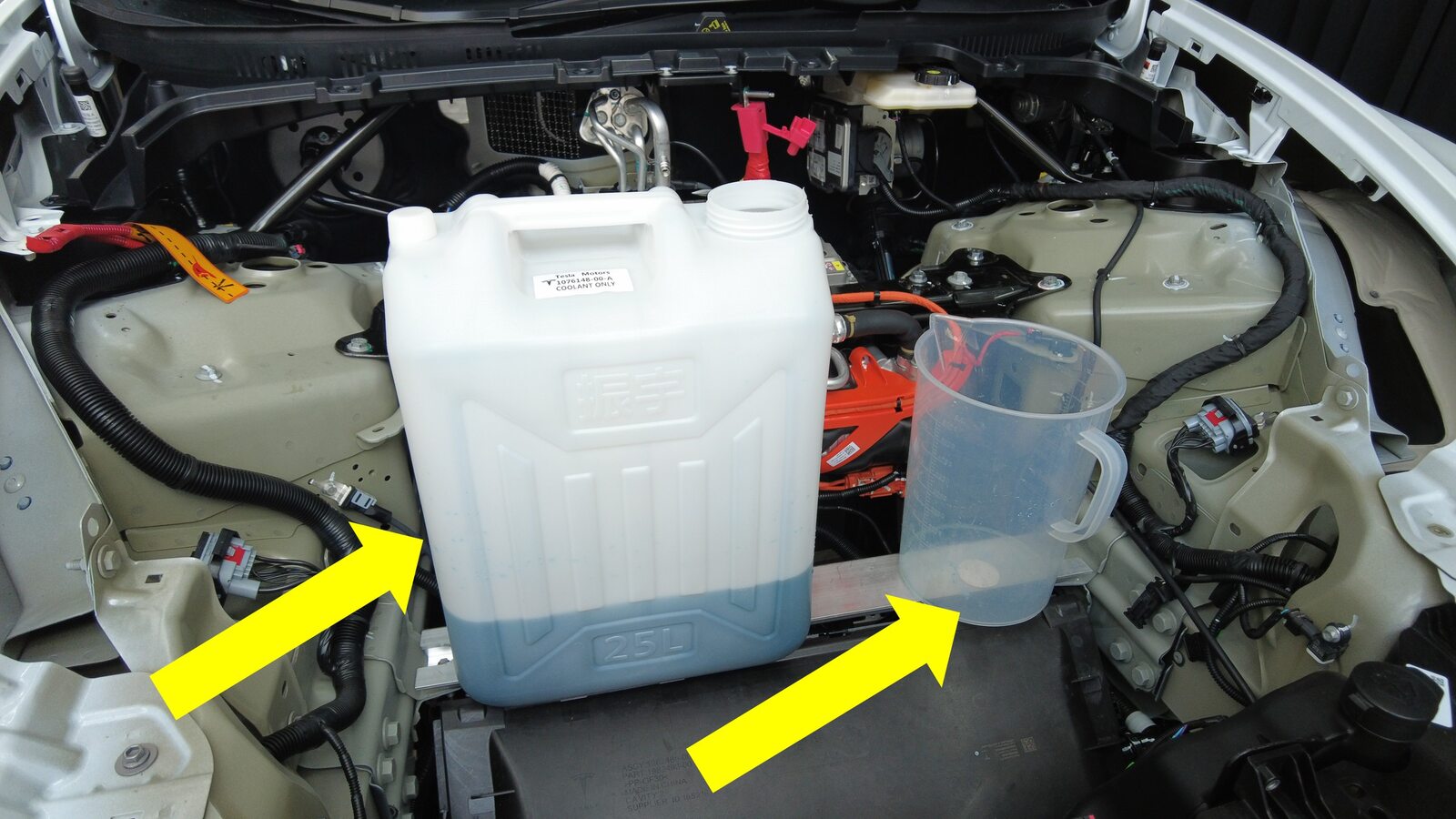

  1. 在前备箱储物区域前部放置一个空的冷却液容器和一个装有至少 15 升（后轮驱动）/18 升（全轮驱动）冷却液的容器。

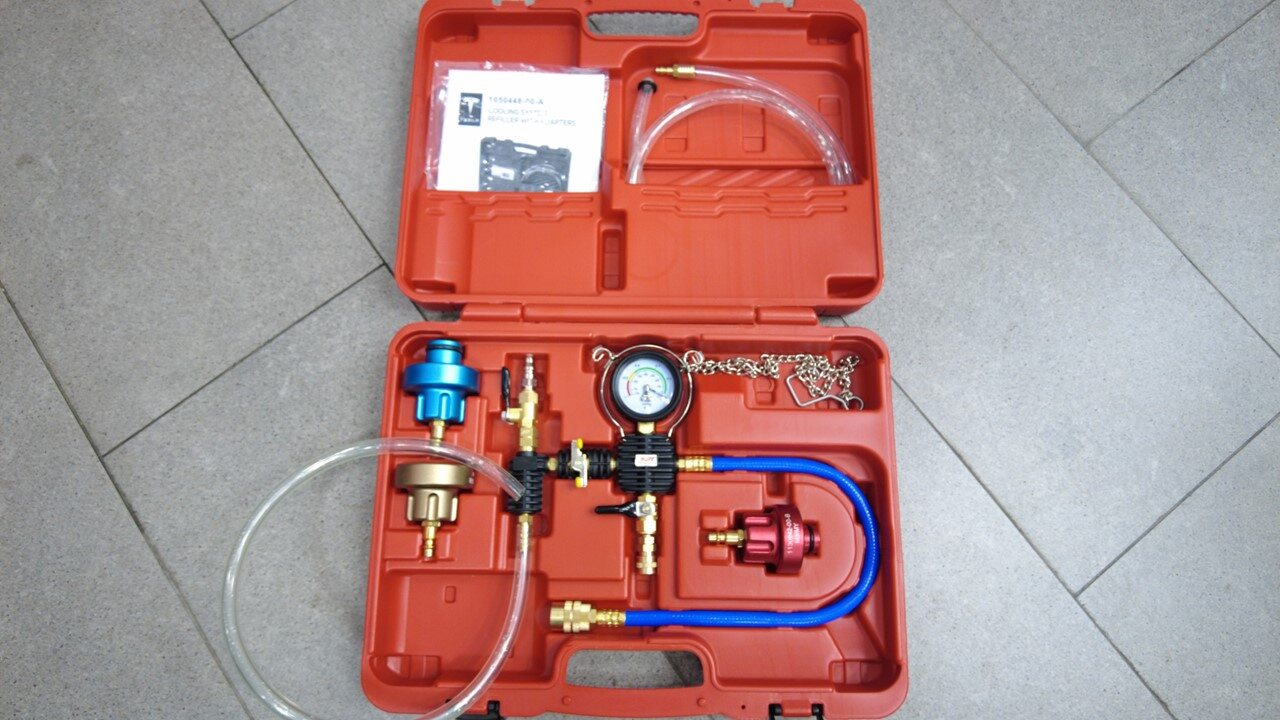

  2. 设置好真空重新加注工具。

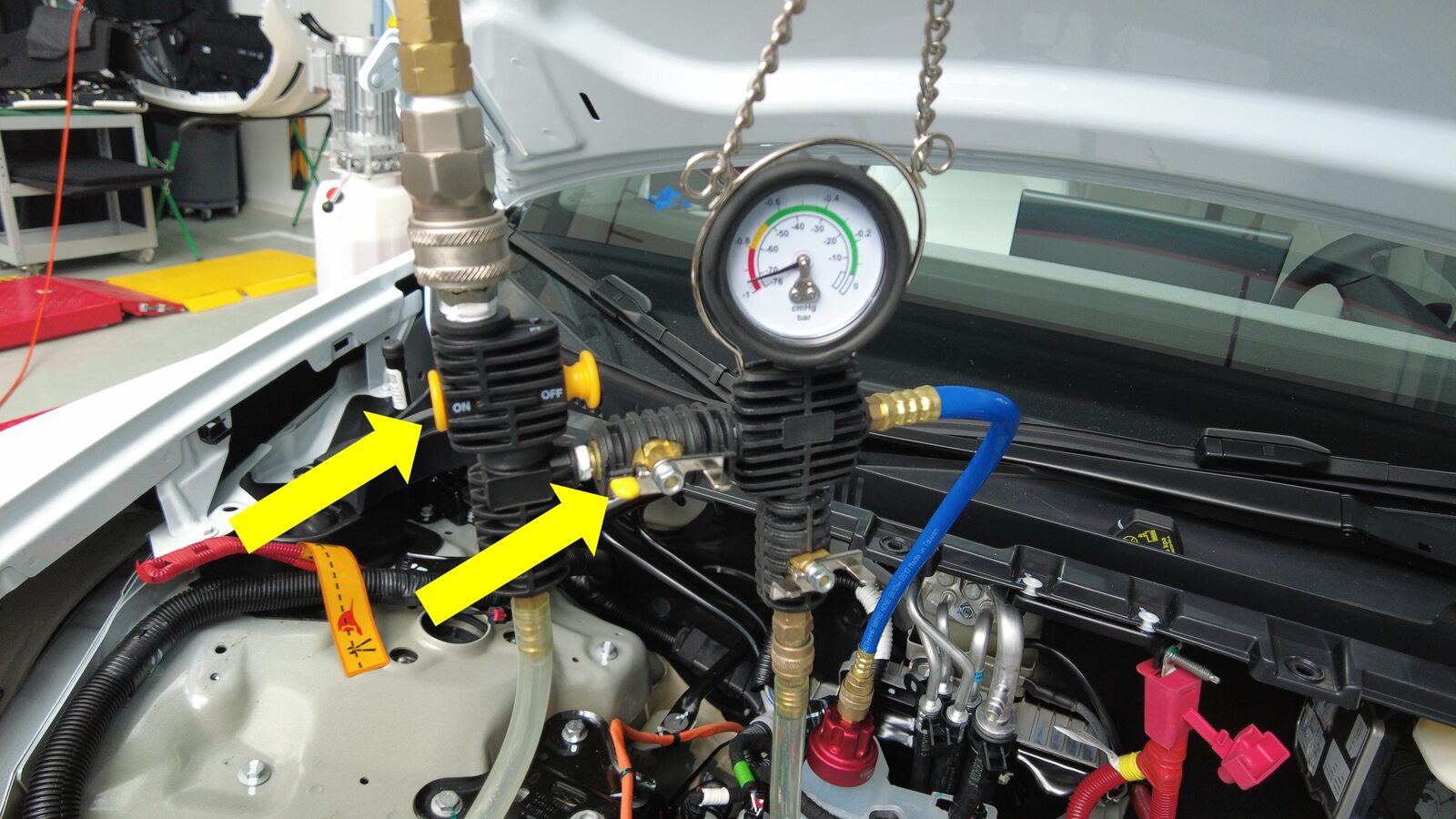

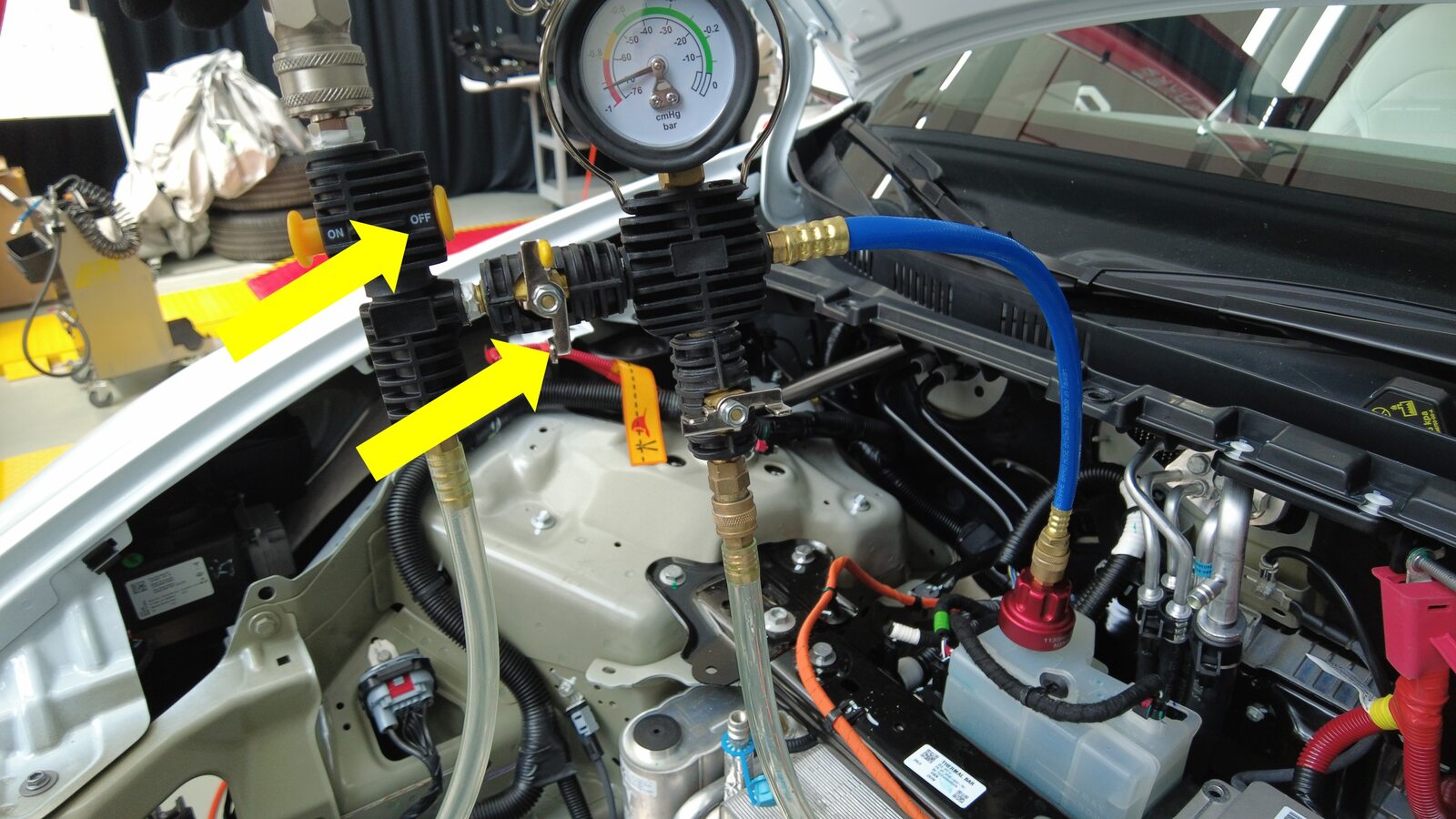

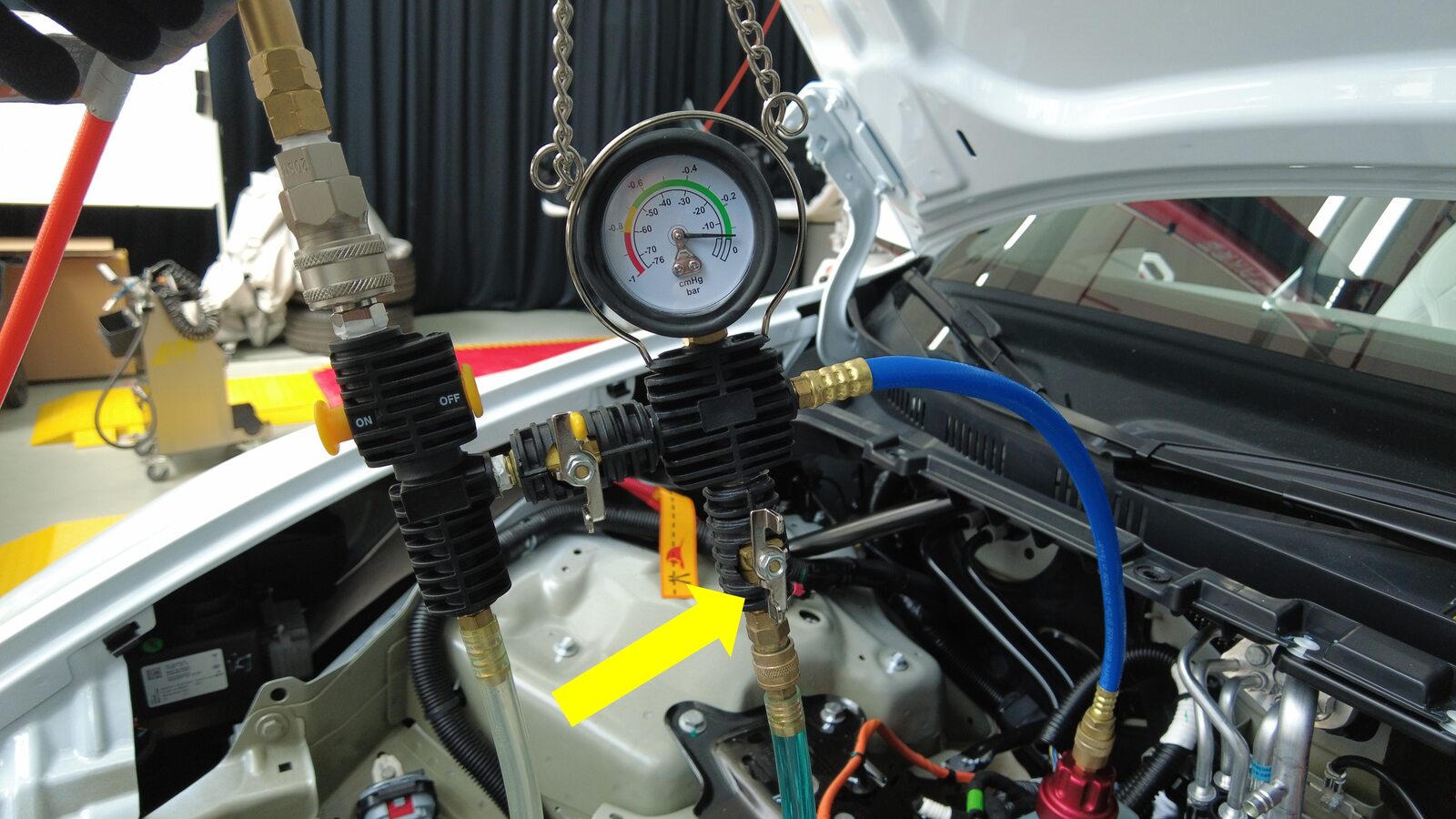

    注

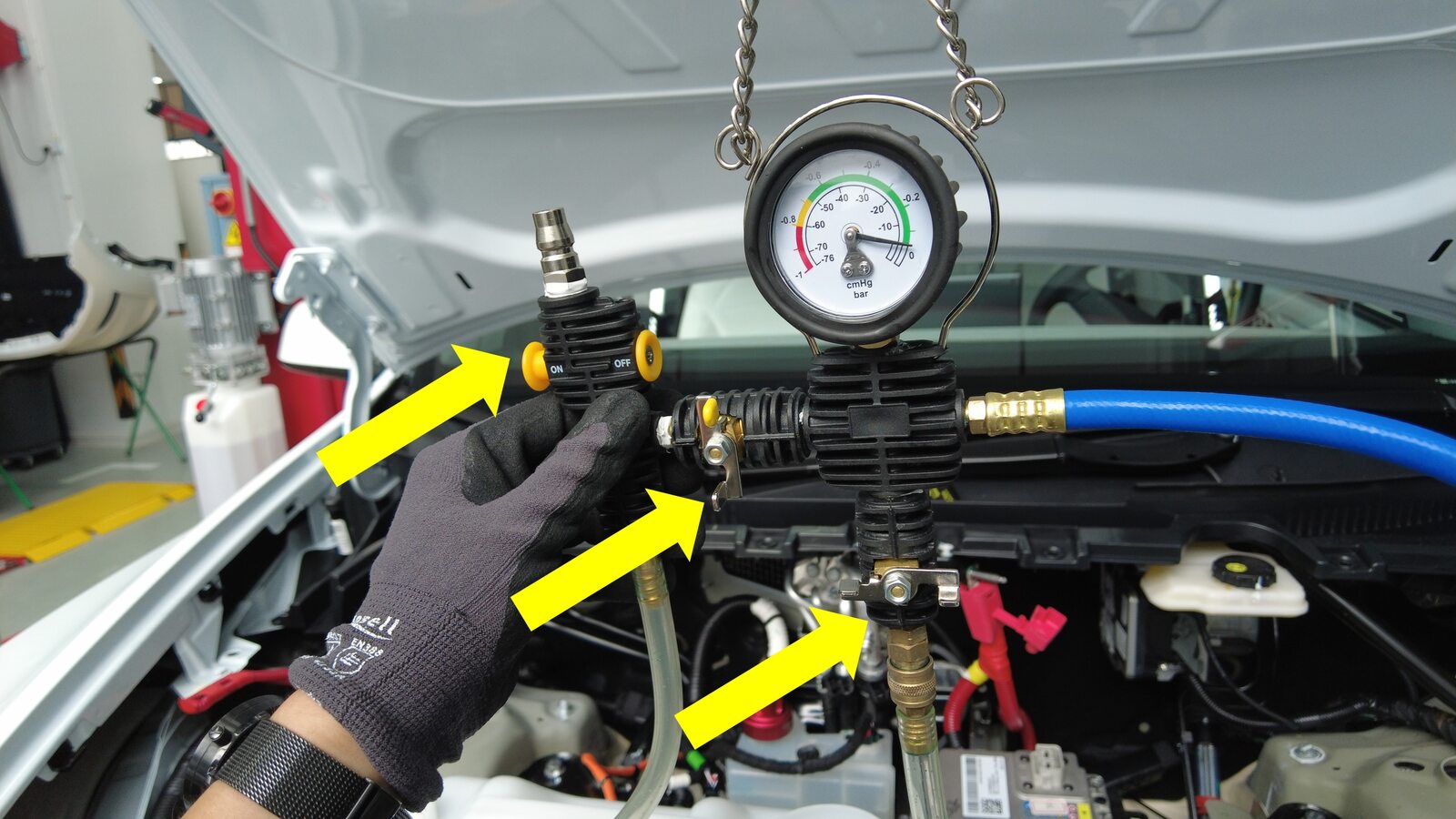

    确认重新加注工具上的所有阀门均位于关闭位置。

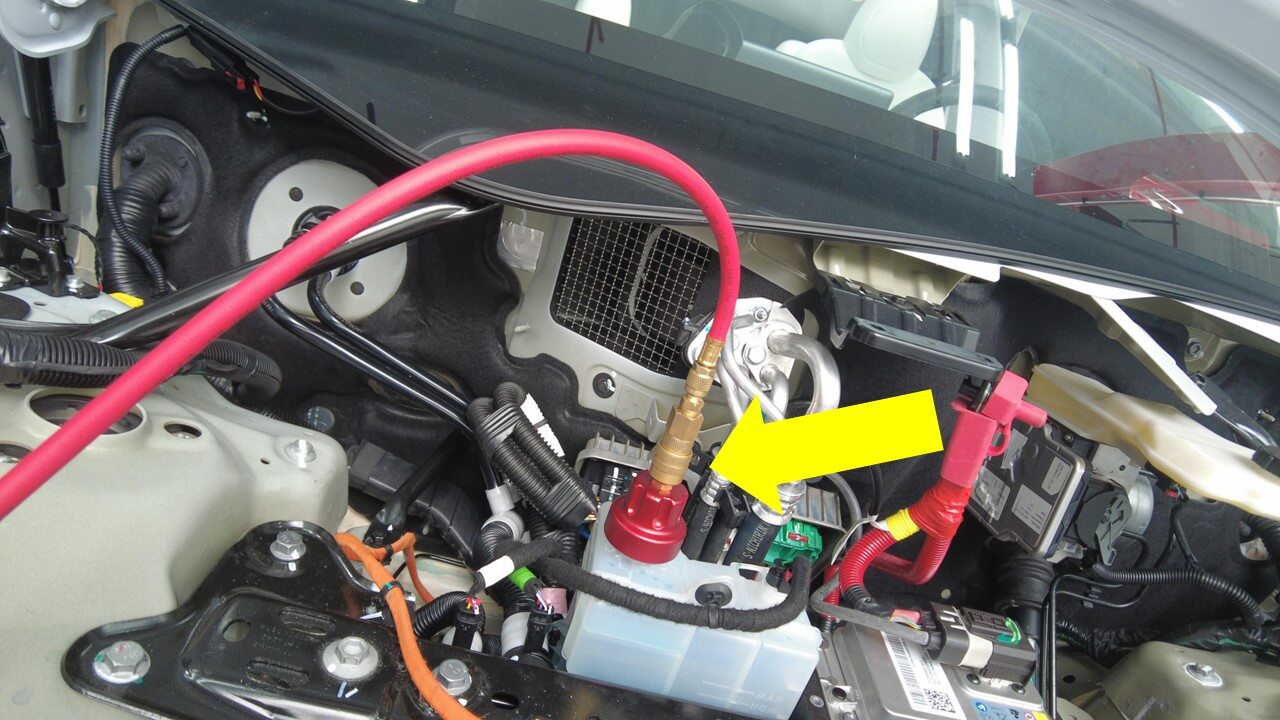

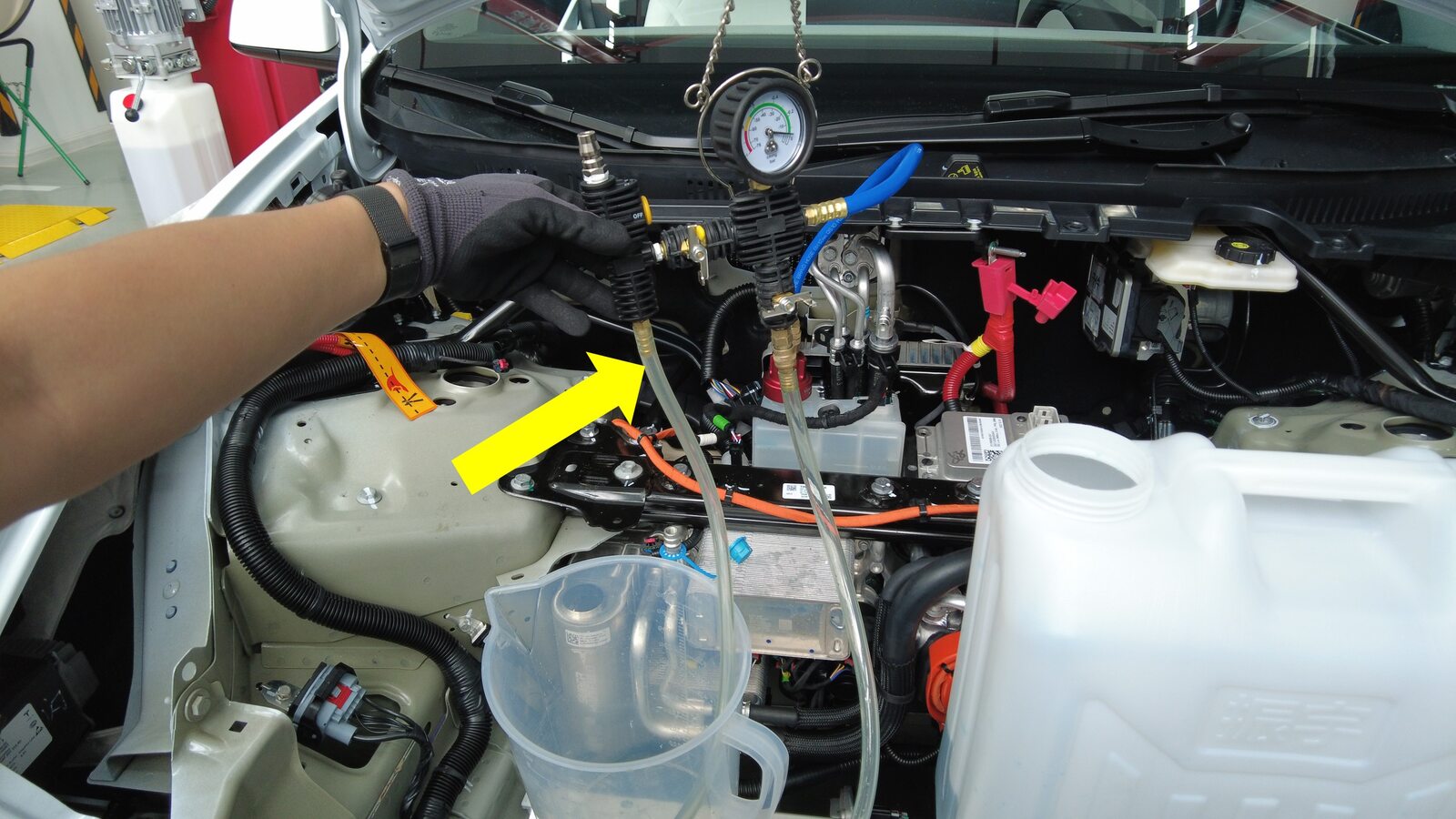

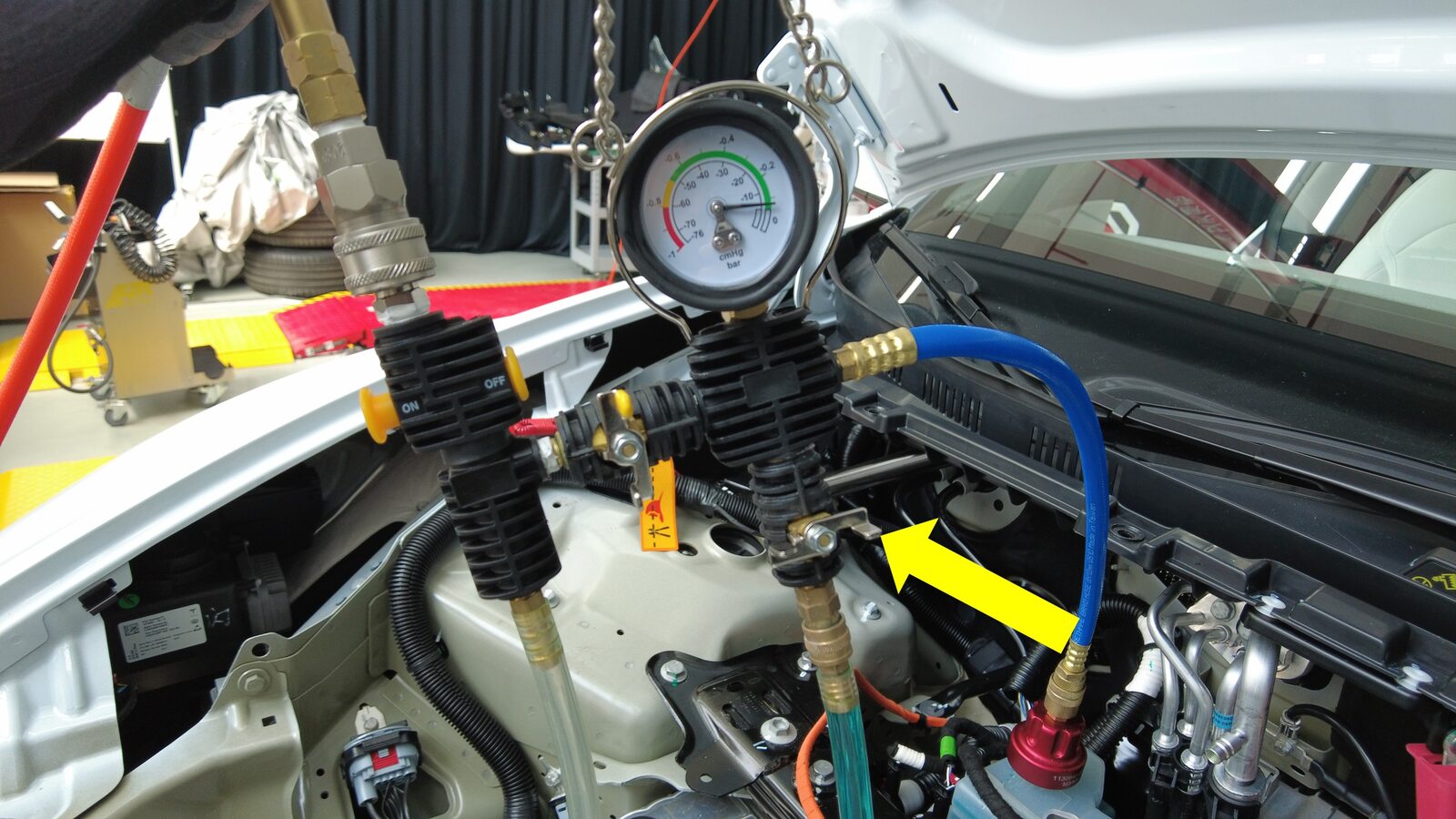

  3. 将真空重新加注软管连接到冷却液储液罐适配器盖。
    注
    执行推拉推测试以确保软管完全接合。

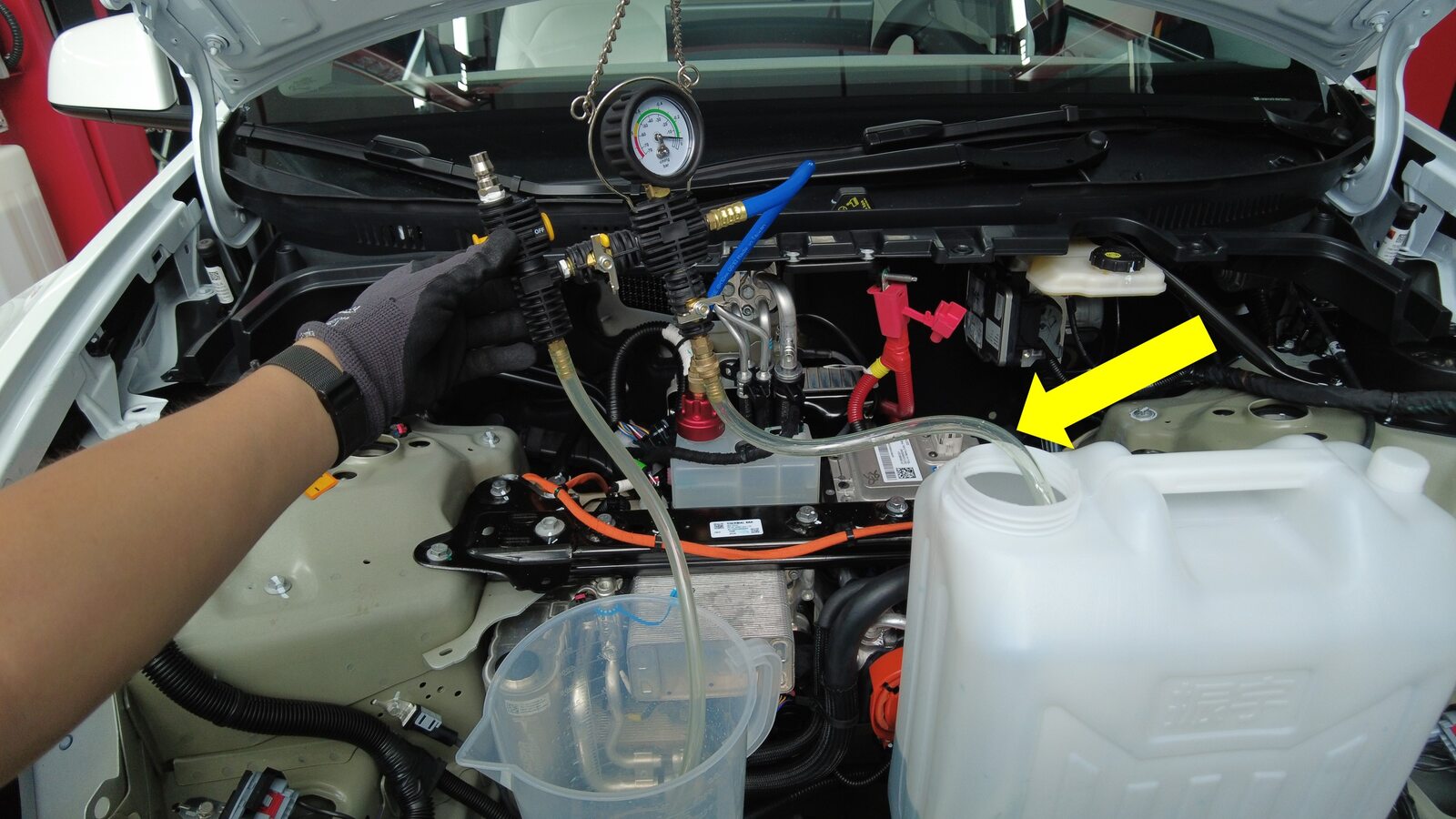

  4. 将溢流软管放置到空的容器内。

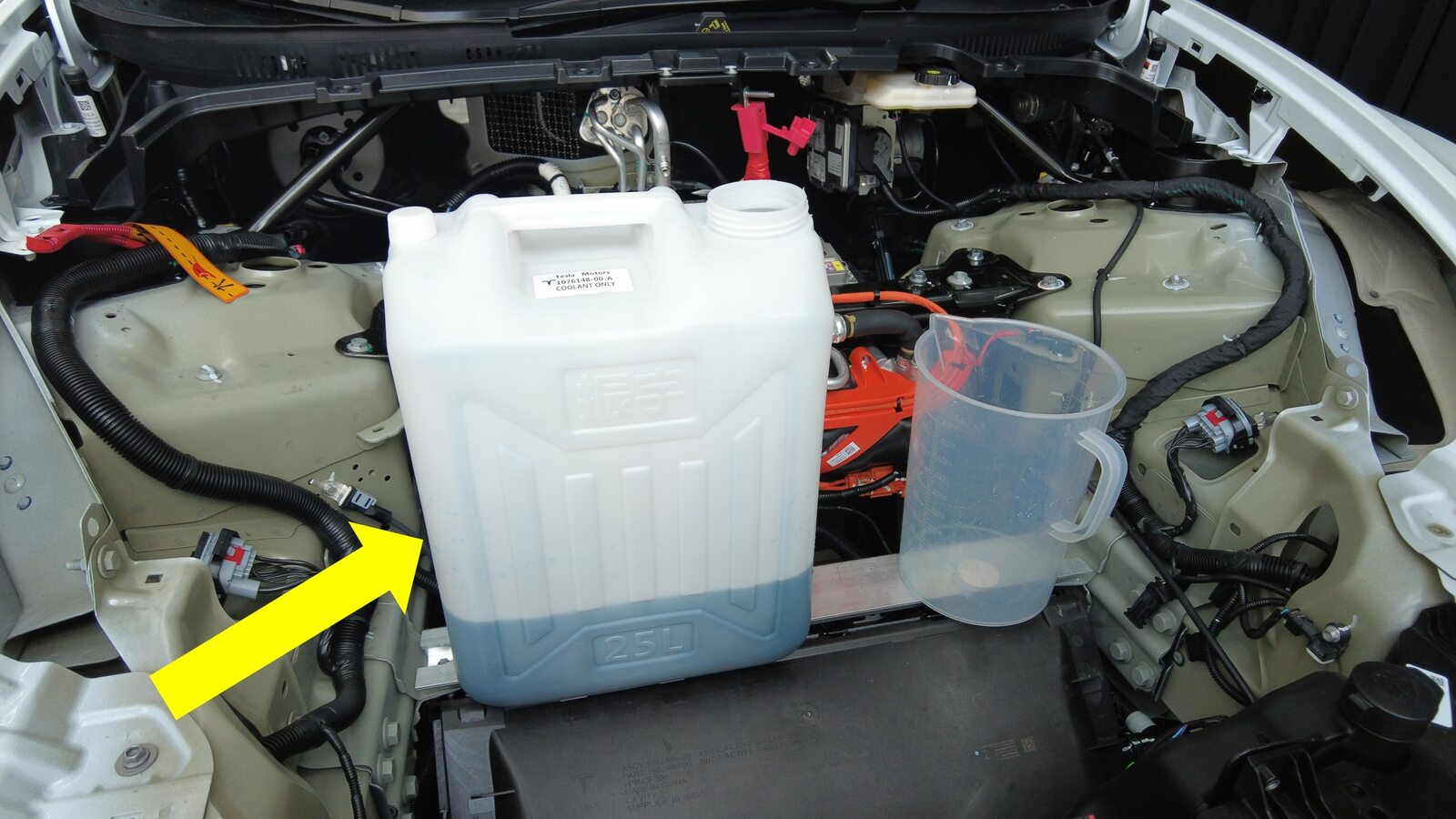

  5. 将重新加注软管放入已加注好的冷却液容器内。
    注
    确保软管末端完全浸入冷却液。
  6. 将车间供气装置连接到冷却液重新加注工具。

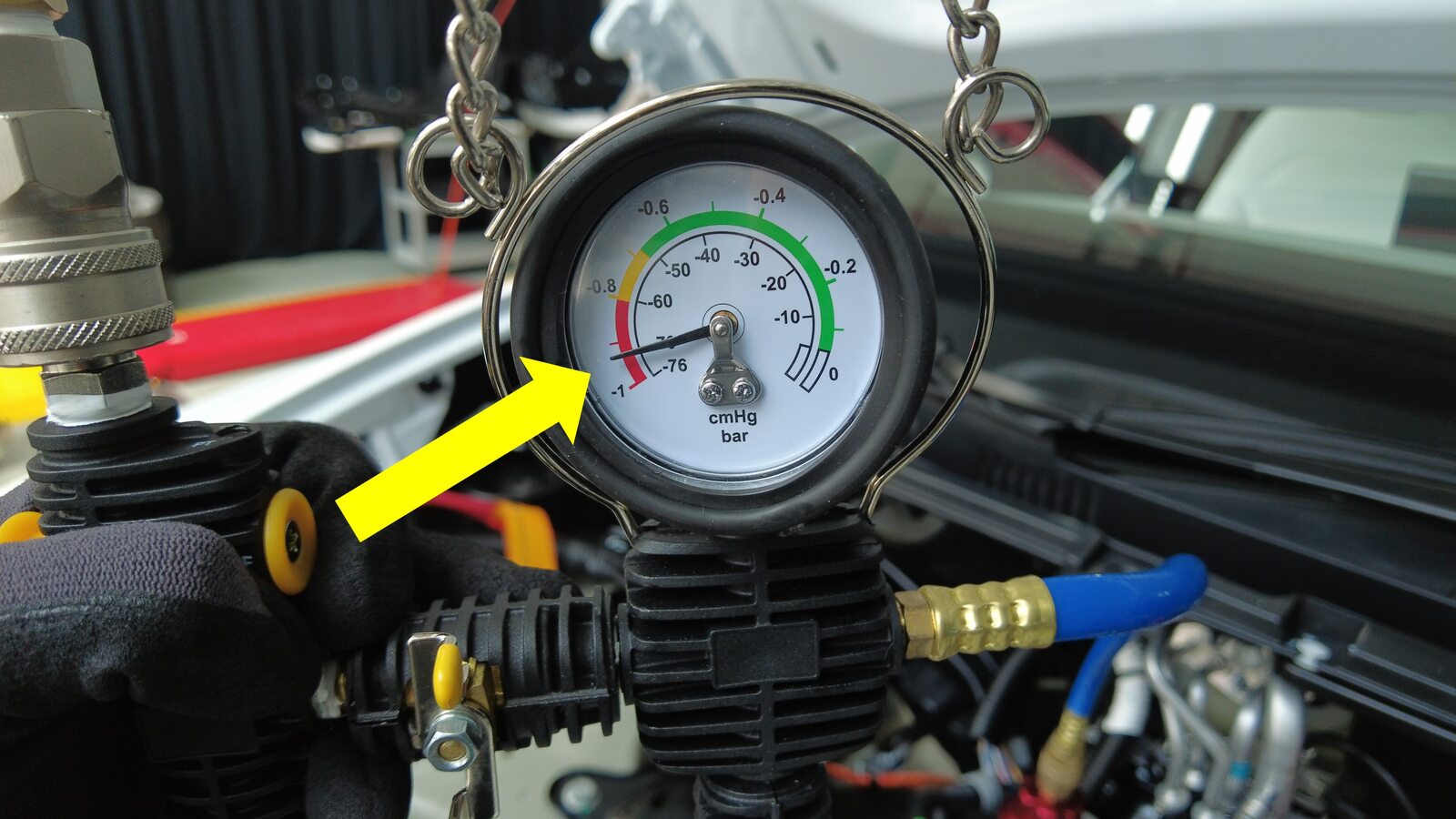

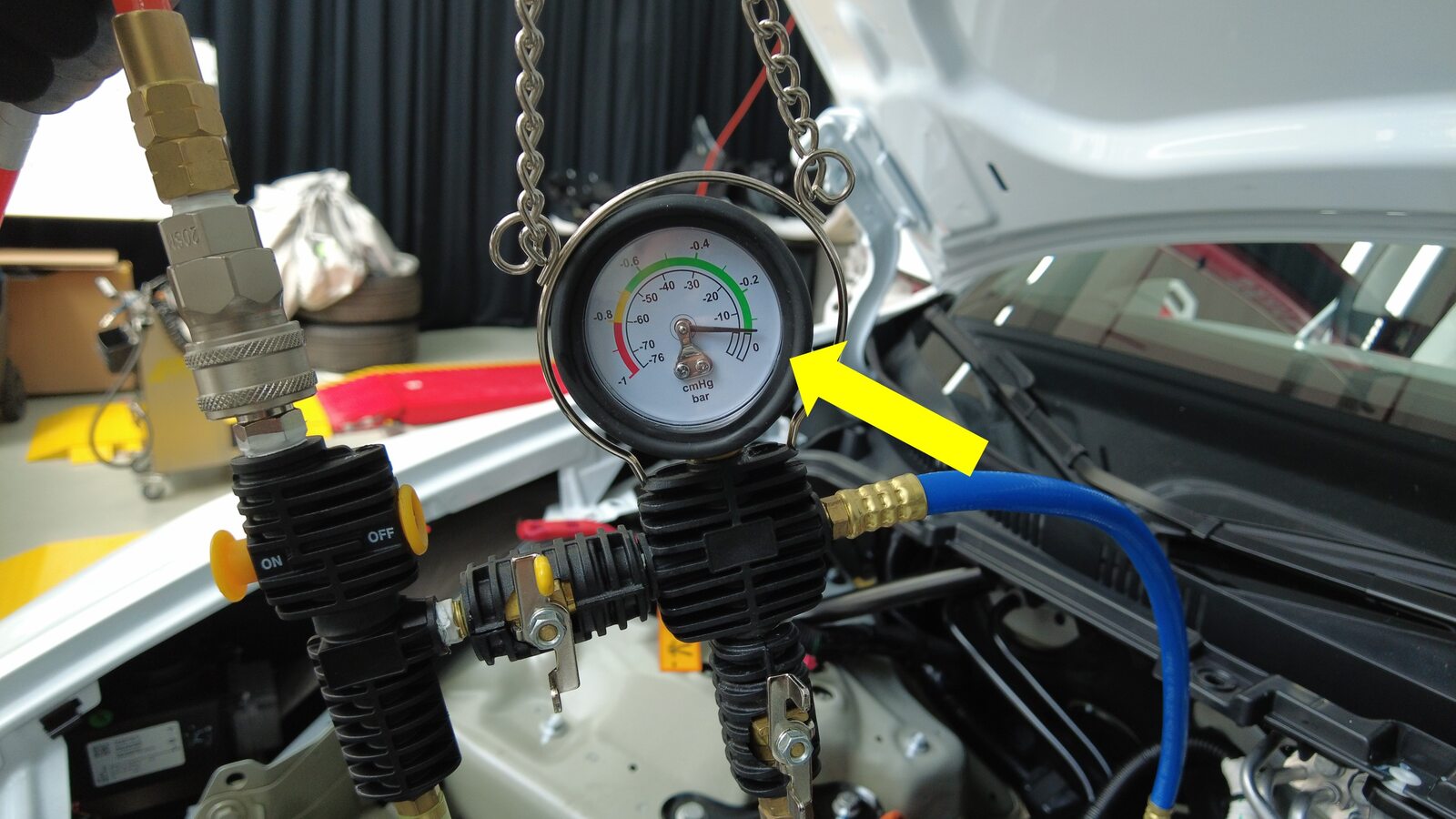

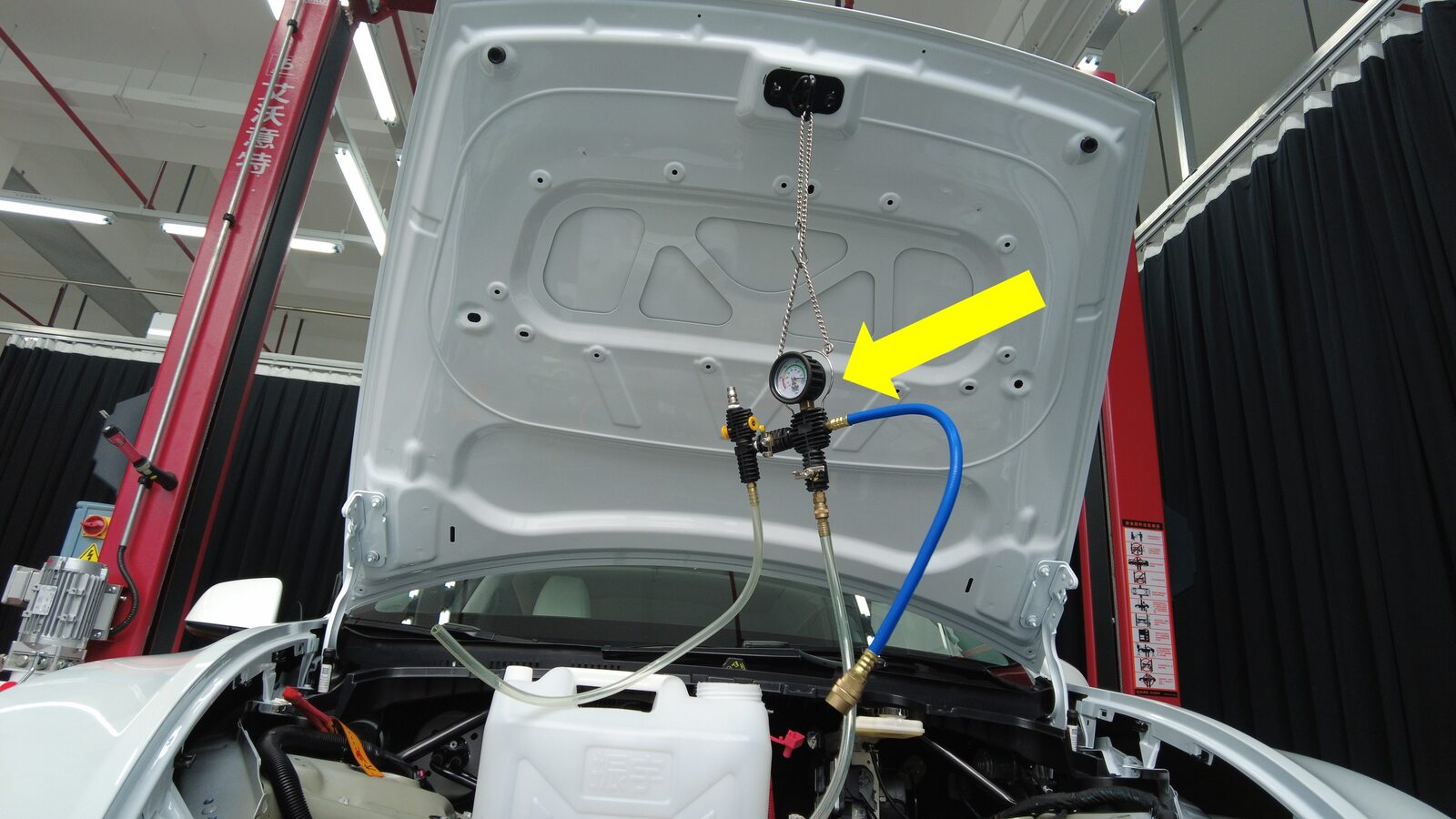

  7. 打开进气阀以排空系统。真空表压力稳定在 60–70 cmHg 后，请立即彻底关闭阀门。
  8. 监控真空表 30 秒，以确保冷却系统保持真空状态。
  9. 缓慢地打开重新加注阀，使冷却液流入系统。
    注
    在整个过程中，确保重新加注软管末端完全浸入冷却液中。
  10. 一旦真空表读数为零，请立即关闭重新加注阀。
  11. 将车间供气装置从冷却液重新加注工具上断开。
  12. 将冷却液重新加注软管从冷却液容器上拆下。
  13. 将冷却液溢流软管从冷却液容器上拆下。
  14. 将真空重新加注软管从冷却液储液罐适配器盖上断开。
  15. 将适配器盖从冷却液罐总成上拆下。
  16. 将冷却液重新加注工具从车辆上拆下。
  17. 拆下前备箱区域内的两个冷却液容器。
  18. 连接低压电源。请参阅 低压电源（锂）（断开和连接） (Modify)。
  19. 解锁网关。请参阅 网关（解锁）。
  20. 在触摸屏上，点击“维护模式”下的“扳手”（位于触摸屏 UI 界面底部），再点击Thermal > Actions > Stop Thermal Fill Drain，然后等待例行程序完成。
  21. 选择Thermal > Coolant System > Coolant Purge Start，点击Run，然后等待例行程序完成。
    注
    • 此例行程序在显示停止提示后仍将持续一段时间。冷却液泵会发出响声。
    • 测试持续约 10 分钟。在此期间请勿开始其他例行程序。
    • 确保车辆未处于“前进”挡。将车辆换至“前进”挡时，此例行程序将停止。
    • 测试中，速度将在 3500-6500 RPM 之间变化（怠速 = 约 1500 RPM），启动的阀门将在串联和并联之间切换。
    • 如果速度在 7000 RPM 左右徘徊，则说明泵存在气锁状况。请重新执行真空加注。继续添加冷却液并排空空气，直至冷却液液位介于罐上的 NOM 与 MAX 线之间。
  22. 安装前备箱储物单元请参阅 前备箱储物单元（拆卸和更换）。
  23. 检查冷却液液位，必要时加满，然后安装冷却液罐罐盖。
    注
    确保冷却液液位处于 "Max" 线处。
  24. 拆下新鲜空气进气槽。请参阅 风管 - 进气 ((拆卸和更换))。
  25. 退出“维护模式”。请参阅 维护模式。
  26. 升起左侧车窗，关闭左前车门。
  27. 将车辆从举升机上移走。
