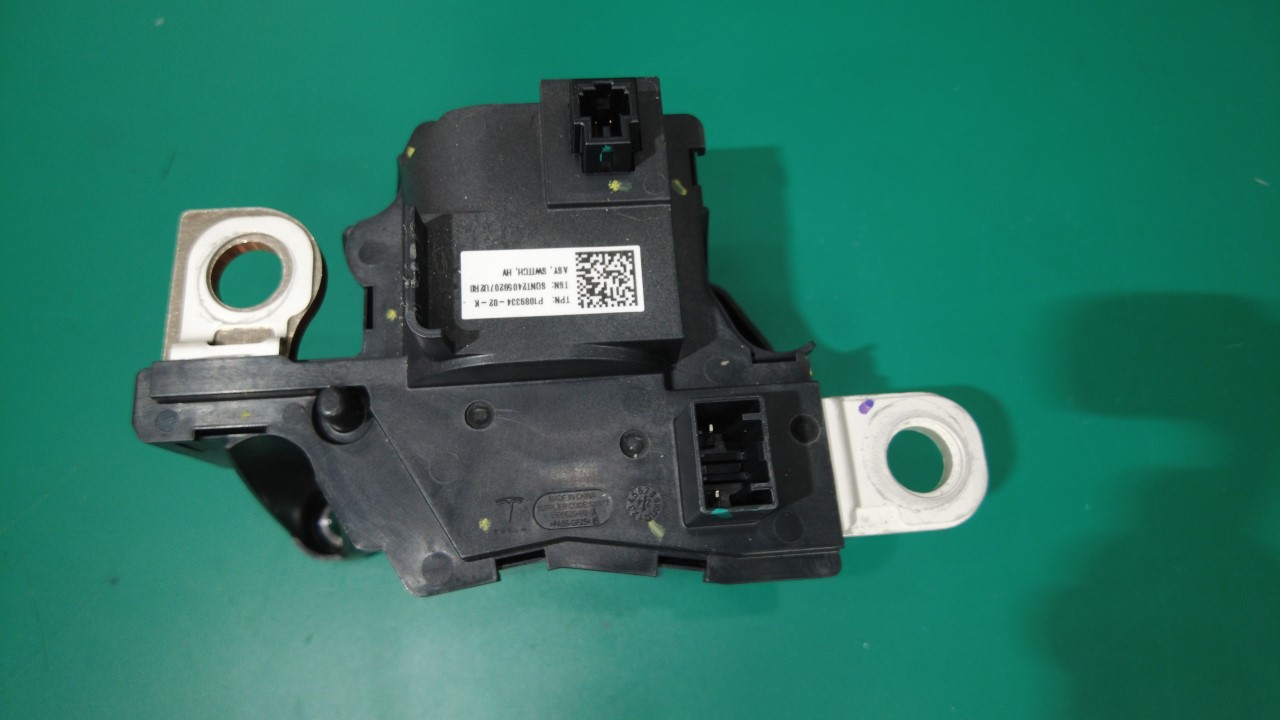

电池包接触器 - 高压 - 正极 （Model Y L） ((拆卸和更换))

校正代码 16300121102 FRT 1.68 注意：除非本程序中另有明确规定，否则上文所列校正代码及相关 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时深入了解 FRT 及其创建方式。 注意：请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意：请参阅人体工程学注意事项查看安全健康的作业规程。

  • 2026-06-05: 发布了新的程序。
设备：
  • 1076927-00-A HIOKI 电阻计 RM 3548
  • 1076928-00-A 测试探针 - HIOKI 9461
  • 1453448-02-A 数字万用表套件工具
警告
执行暴露在高压之下的任何程序之前，请取下佩戴的所有首饰（手表、手链、戒指、项链、耳环、身份牌、穿刺饰品等），并取出口袋中的所有物品（钥匙、硬币、钢笔、铅笔、工具、钮扣等）。
警告
如果需要为了安全地执行程序而佩戴矫正护目镜，请确保护目镜牢固地固定到头上并且不会掉落。
警告

只有完成全部所需认证的技术人员才能执行此程序。Tesla 特斯拉建议第三方服务提供商技术人员在执行此程序之前接受同等培训。有关 Tesla 技术人员要求的更多信息，或第三方主题说明，请参阅高压认证要求。处理高压线缆、母排或接头时，务必全程穿戴最低防护等级为 0(1000V) 的适当个人防护装备 (PPE)及高压绝缘手套。有关其他安全信息，请参阅技术注意事项 TN-15-92-003，高压安全意识注意事项。

扭矩规格

表 1. 扭矩规格：电池包接触器 - 高压 - 正极 （Model Y L） ((拆卸和更换))
描述 扭矩值 推荐工具 重复使用/更换 备注
将正极电池组触点开关固定到正极母排的螺栓
5 Nm (3.7 lbs-ft) + 60 degrees
  • 1/4 英寸 13 毫米高压绝缘方形钻头套筒
 更换 1104475-00-F
将正极电池组触点开关固定到高压电池高位端子的螺母
5 Nm (3.7 lbs-ft) + 35 degrees
  • 1/4 英寸 13 毫米高压绝缘方形钻头套筒
 更换 1104654-00-A
将正极电池组触点开关固定到高压电池仓的螺母（3 个）
8 Nm (5.9 lbs-ft)
  • 1/4 英寸 12 角钻头绝缘套筒10 毫米深
 重复使用

拆卸

  1. 拆下烟火断接开关。请参阅 烟火保险丝- 高压电池 （Model Y L) ((拆卸和更换))。
    警告
    执行本程序其余部分的操作时，必须全程佩戴高压绝缘手套和皮革手套保护罩。除非另有说明，否则请勿脱下手套或保护罩。
  2. 将高压电池仓线束夹从正极电池组触点开关上拆下。

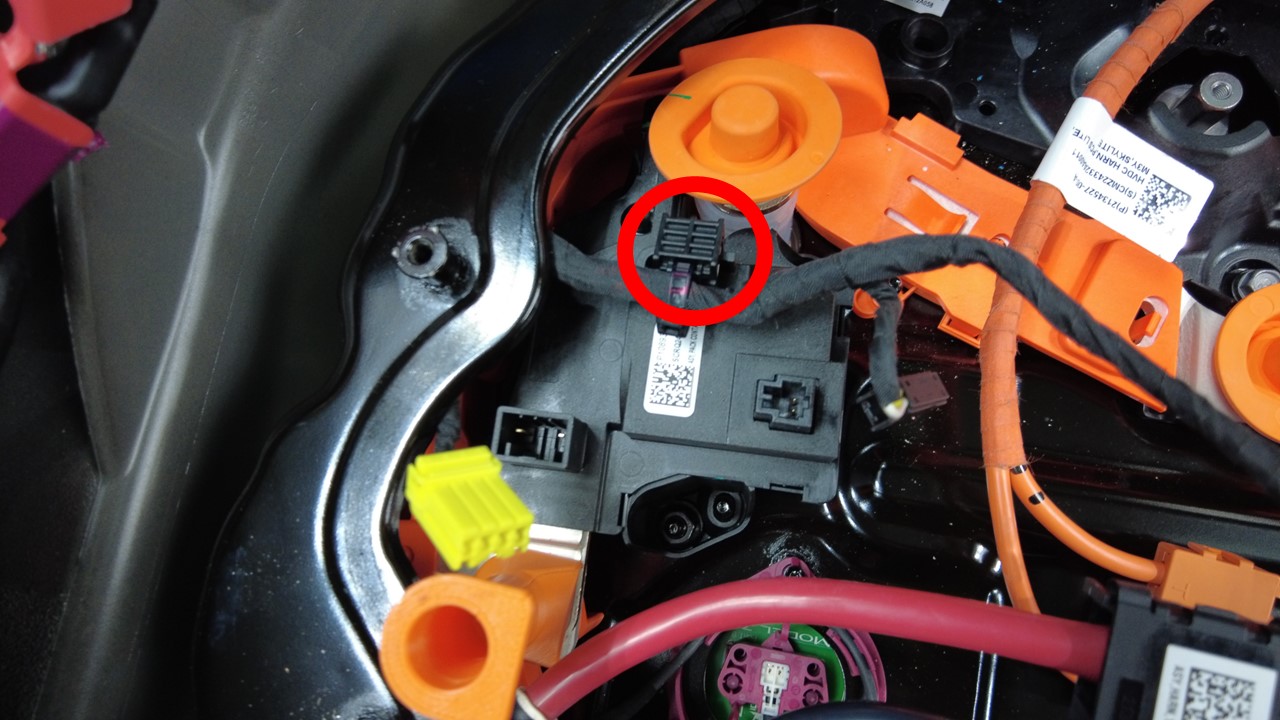

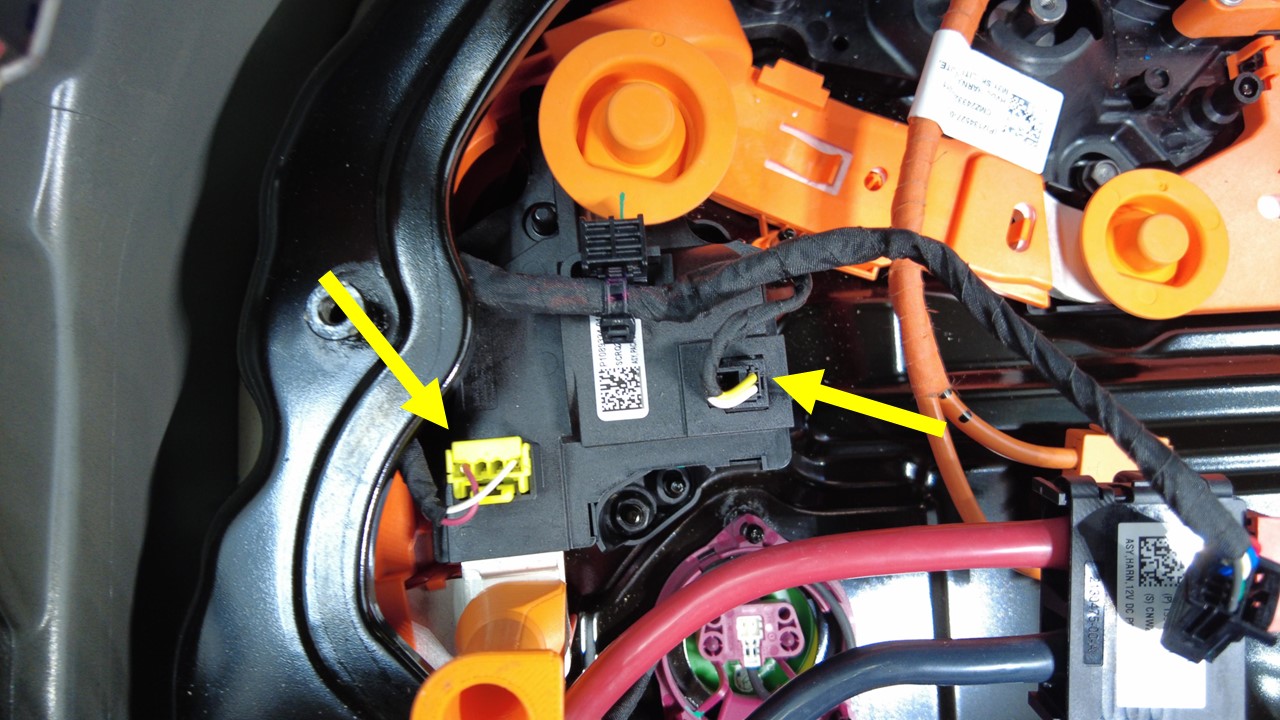

  3. 将高压电池仓线束连接器（2 个）从正极电池组触点开关上断开。

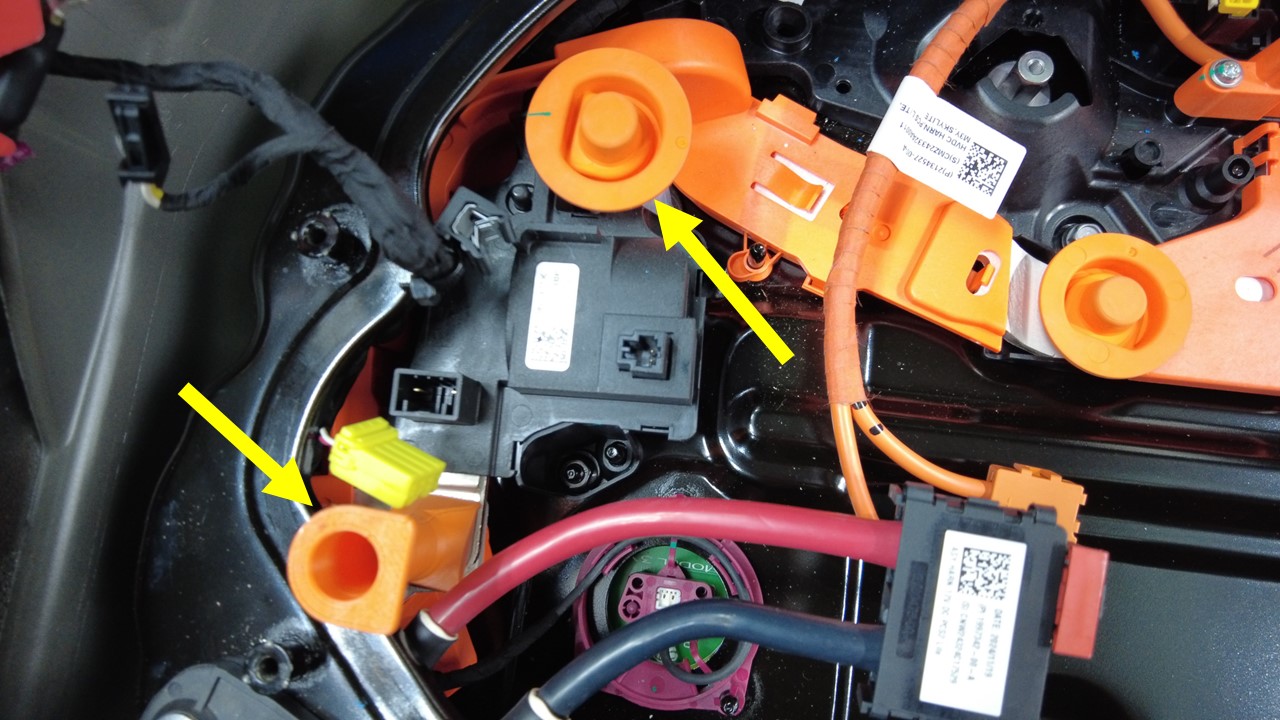

  4. 将高压接头绝缘体（2 个）从正极电池组触点开关上拆下。

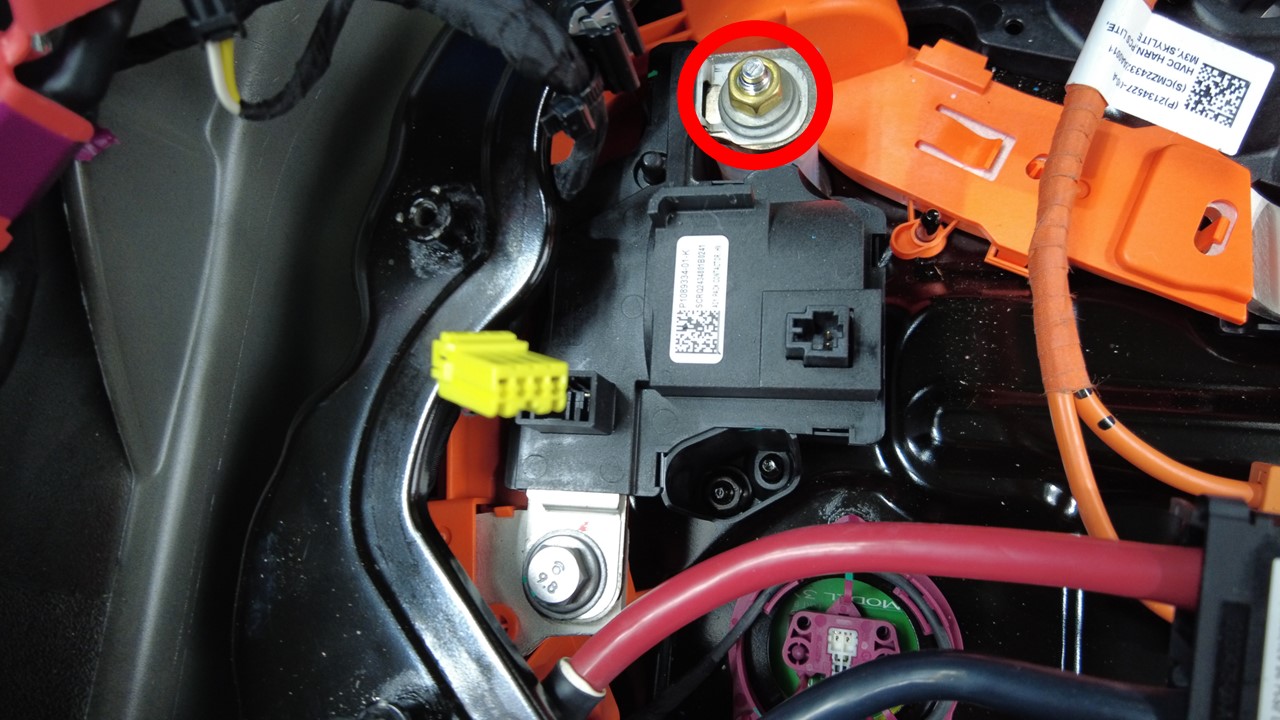

  5. 拆卸并弃置将高压正极电池组触点开关固定到正极母排的螺栓。
    提示
    推荐使用以下工具
    • 1/4 英寸 13 毫米高压绝缘方形钻头套筒
  6. 拆下并弃用将正极电池组触点开关固定到高压电池高位端子的螺母。
    提示
    推荐使用以下工具
    • 1/4 英寸 13 毫米高压绝缘方形钻头套筒

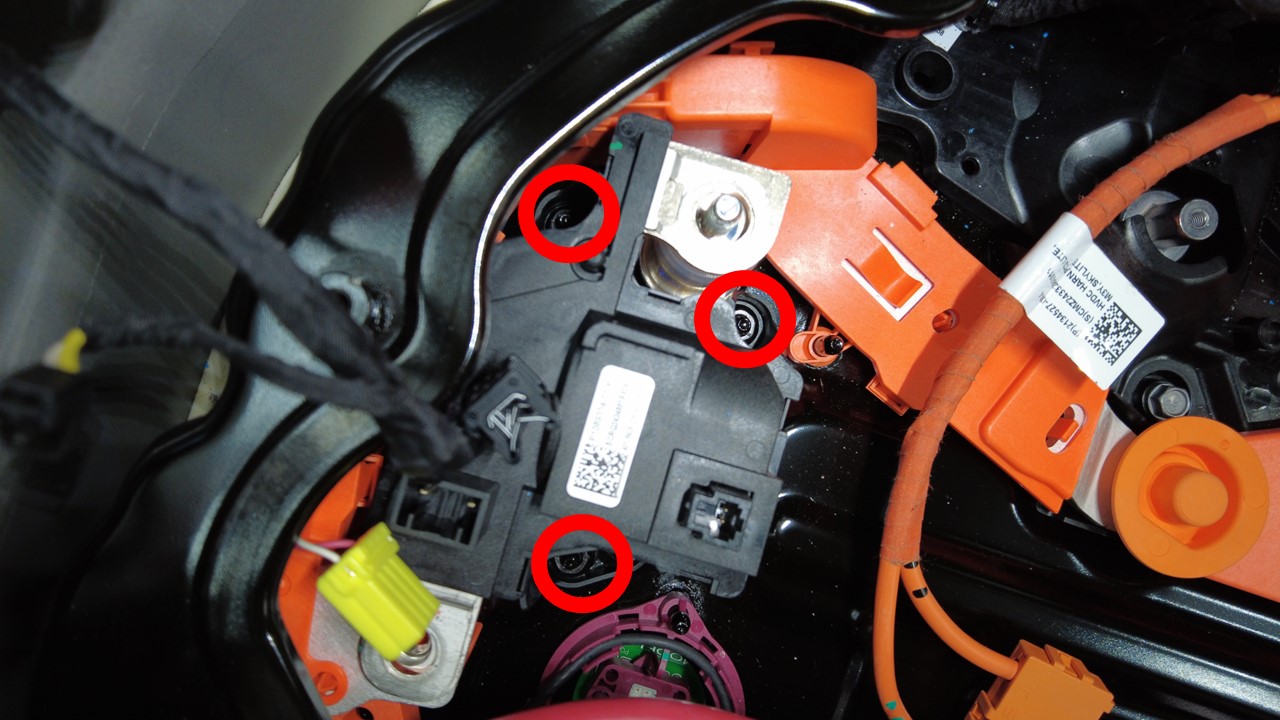

  7. 拆卸将正极电池组触点开关固定到高压电池仓的螺母（3 个）。
    提示
    推荐使用以下工具
    • 1/4 英寸 12 角钻头绝缘套筒10 毫米深

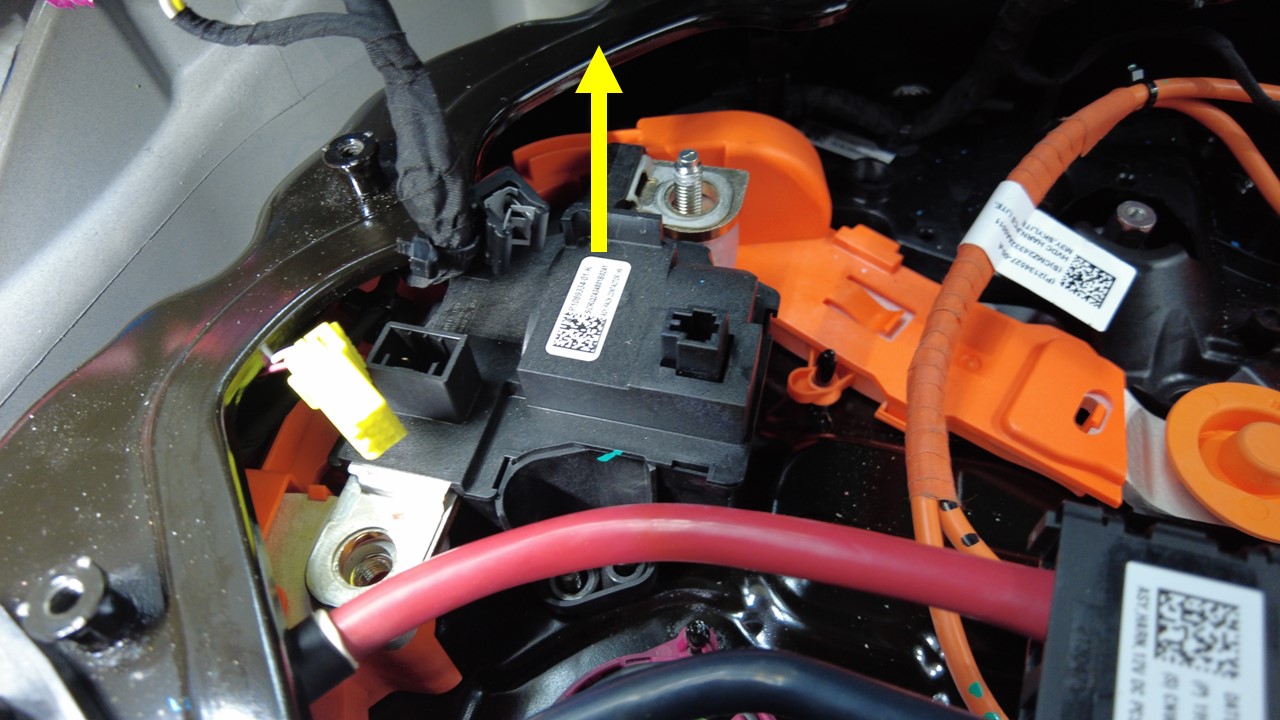

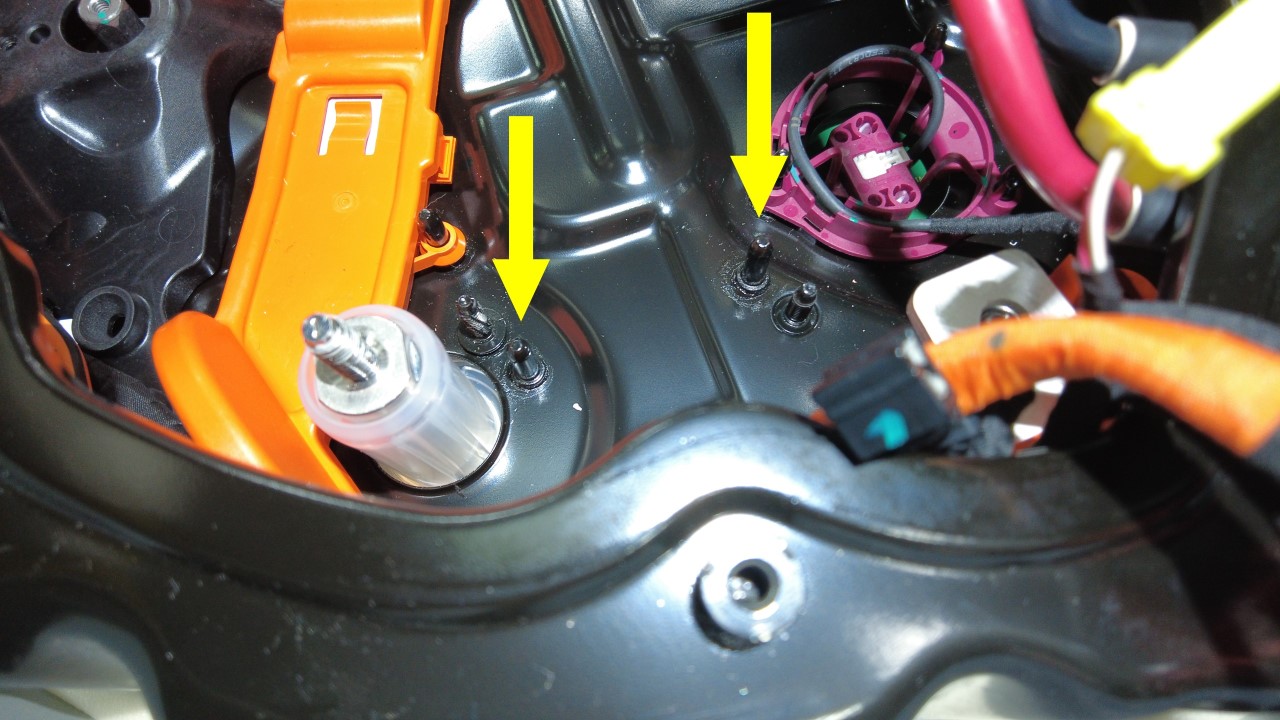

  8. 松开将正极电池组触点开关固定到高压电池仓的导销（2 个）。

更换

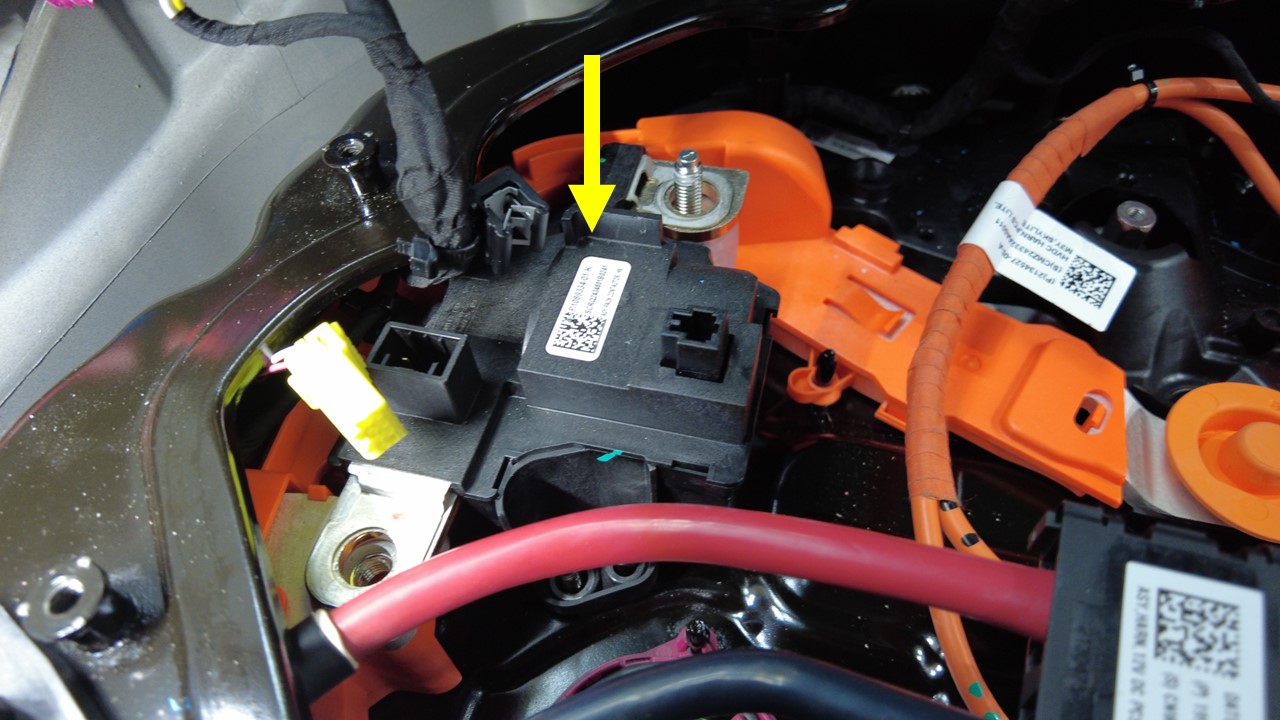

  1. 紧固将正极电池组触点开关固定到高压电池仓的导销（2 个）。
  2. 安装将正极电池组触点开关固定到高压电池仓的螺母（3 个）。
    8 Nm (5.9 lbs-ft)
    提示
    推荐使用以下工具
    • 1/4 英寸 12 角钻头绝缘套筒10 毫米深

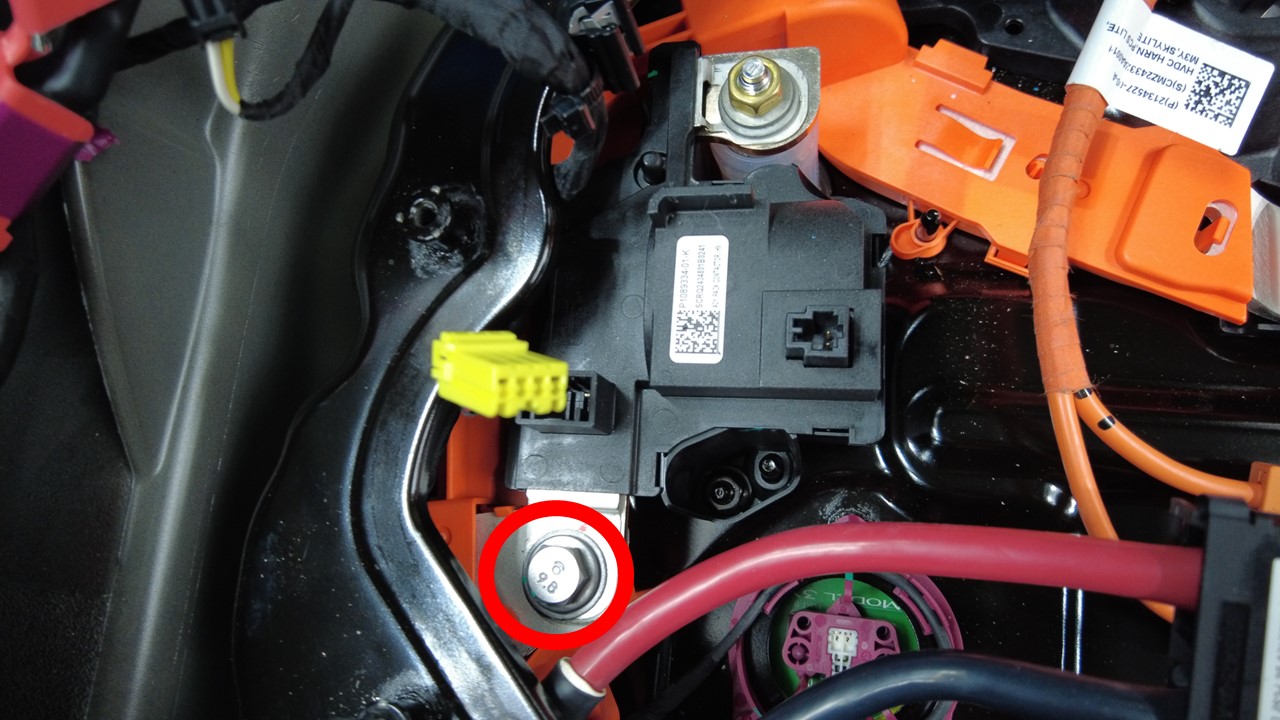

  3. 安装新的螺栓，将正极电池组触点开关固定到正极母排。
    5 Nm (3.7 lbs-ft) + 60 degrees
    注
    紧固后进行标记。
    提示
    推荐使用以下工具
    • 1/4 英寸 13 毫米高压绝缘方形钻头套筒
  4. 安装新的螺母，将正极电池组触点开关固定到高压电池高位端子。
    5 Nm (3.7 lbs-ft) + 35 degrees
    注
    紧固后进行标记。
    提示
    推荐使用以下工具
    • 1/4 英寸 13 毫米高压绝缘方形钻头套筒

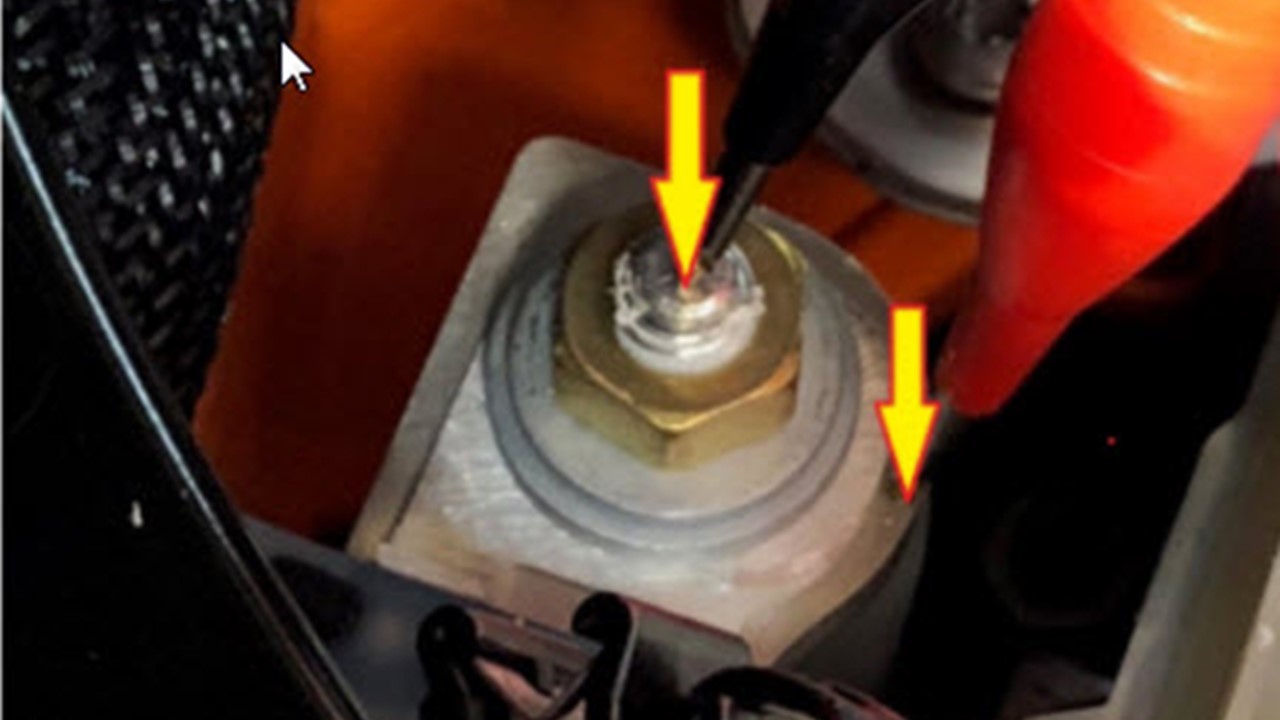

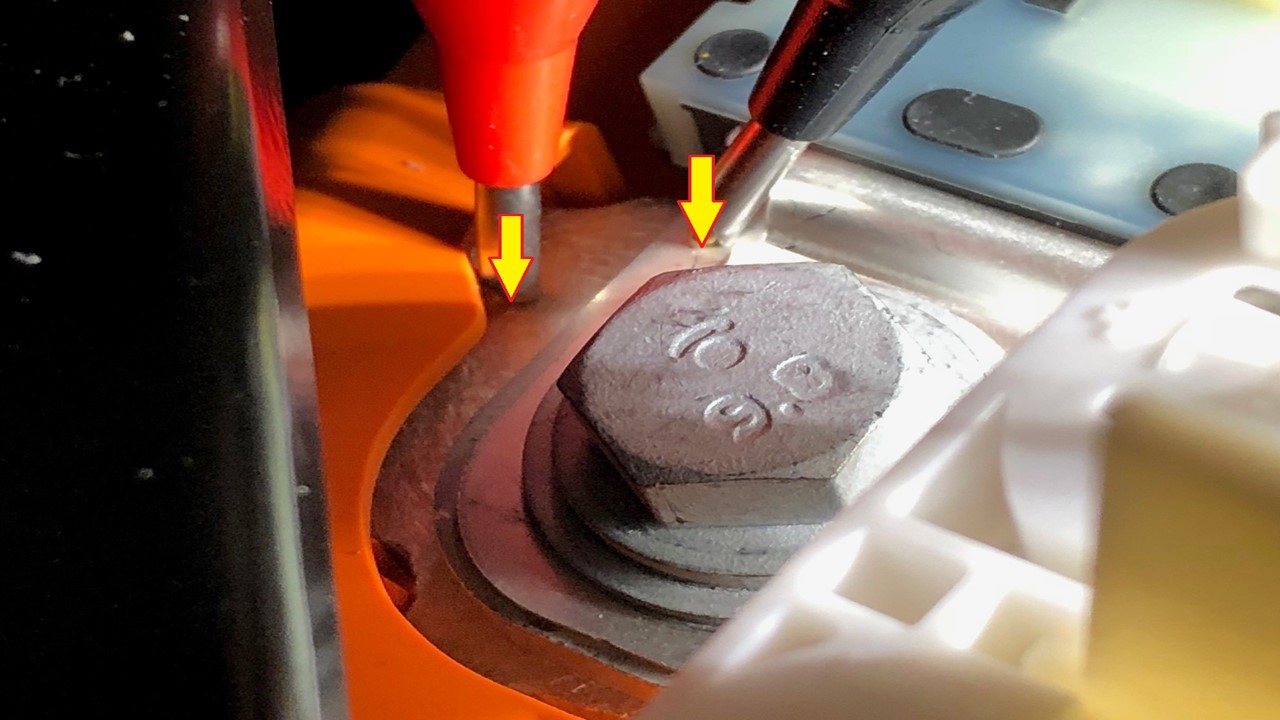

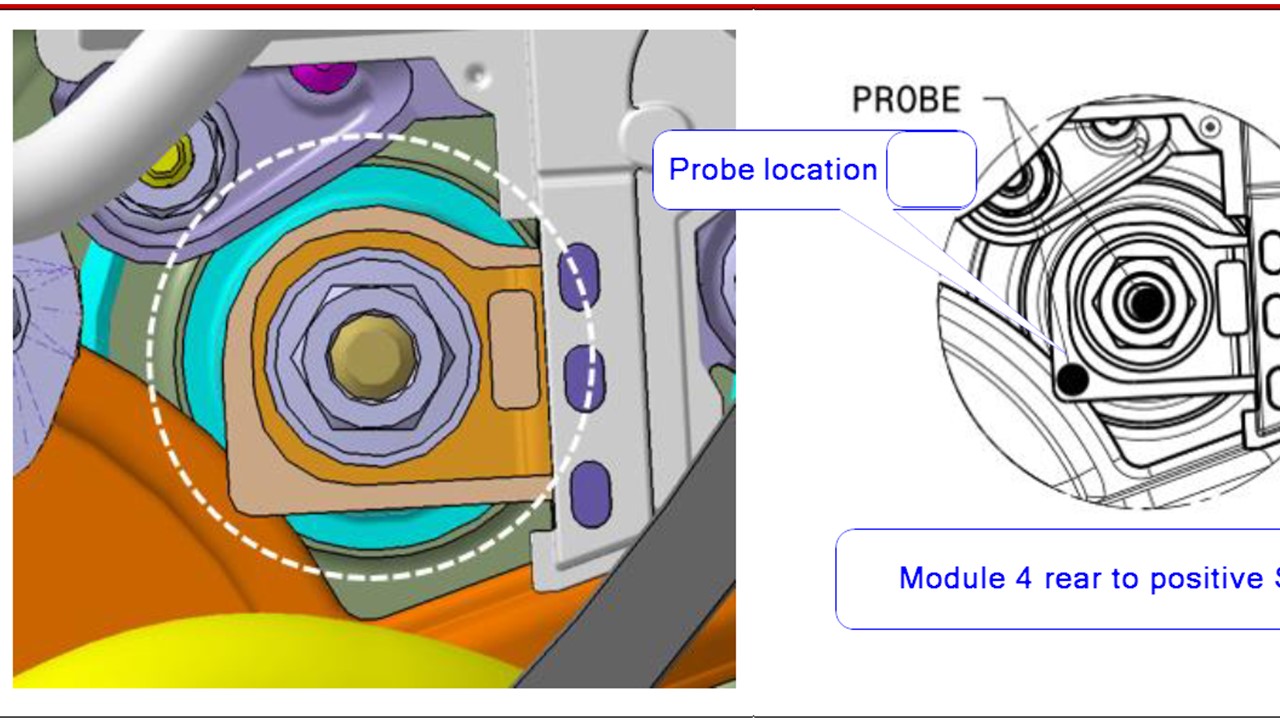

  5. 测量高压电池正极电池组触点开关与高压电池正极端子中心之间高压接头的电阻。
    注
    电阻值应为 73 微欧或更低。

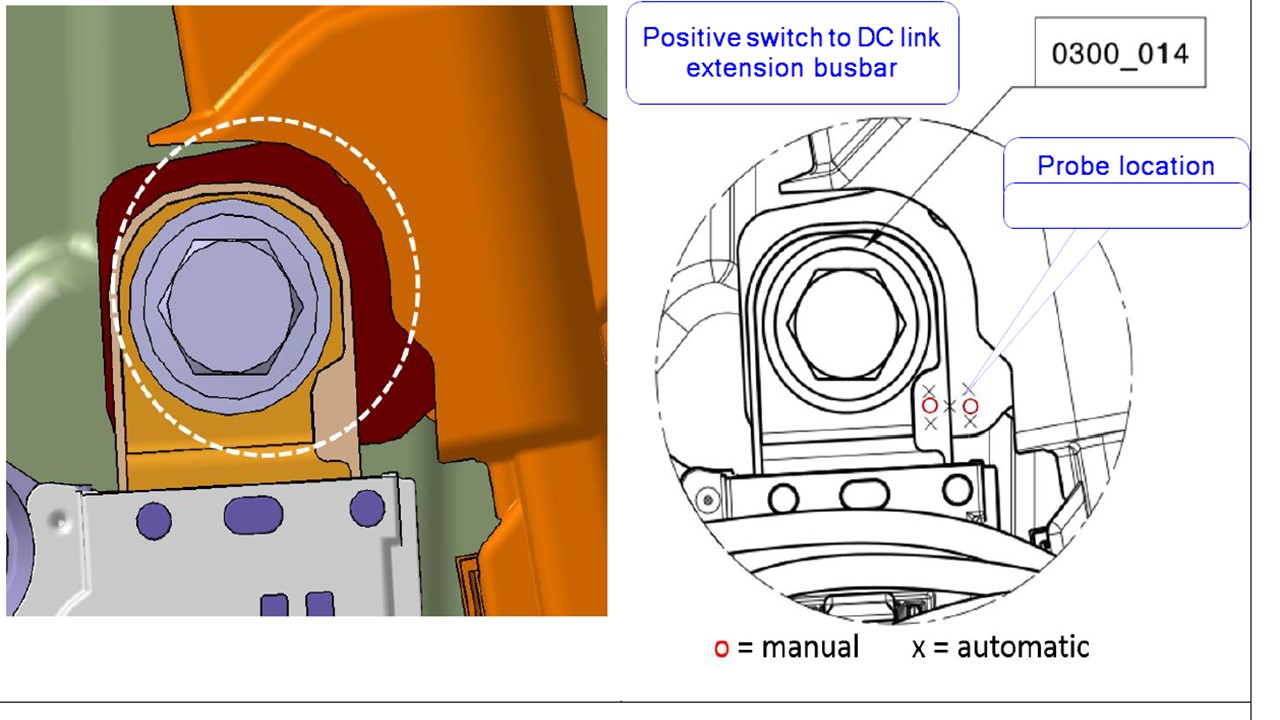

  6. 测量高压电池正极电池组触点开关与直流链路正极母排中心之间高压接头的电阻。
    注
    电阻值应为 30 微欧或更低。
  7. 将高压接头绝缘体（2 个）安装到正极电池组触点开关上。
  8. 将高压电池仓线束夹安装到正极电池组触点开关。
  9. 将高压电池仓线束连接器（2 个）连接到正极电池组触点开关。
  10. 安装烟火断接开关。请参阅 烟火保险丝- 高压电池 （Model Y L) ((拆卸和更换))。
    警告
    执行本程序其余部分的操作时，必须全程佩戴高压绝缘手套和皮革手套保护罩。除非另有说明，否则请勿脱下手套或保护罩。
