磁盘外壳冷却液排空（Model Y L） (Test/Adjust)

校正代码 16100100300 FRT 1.08 注意：除非本程序中另有明确规定，否则上文所列校正代码及相关 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时深入了解 FRT 及其创建方式。 注意：请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意：请参阅人体工程学注意事项查看安全健康的作业规程。

设备：
  • 1132185-00-E - 冷却液泄漏测试适配器套件
  • 1065131-00-A - 电池冷却液排放和加注套件
  • 1143980-00-A - 防刮擦透镜玻璃
  • 1050448-00-B - 真空重新充注工具
  • 1135762-00-A - 冷却软管维修塞套件，Model 3
  • 1053600-00-D - 压力测试固定装置

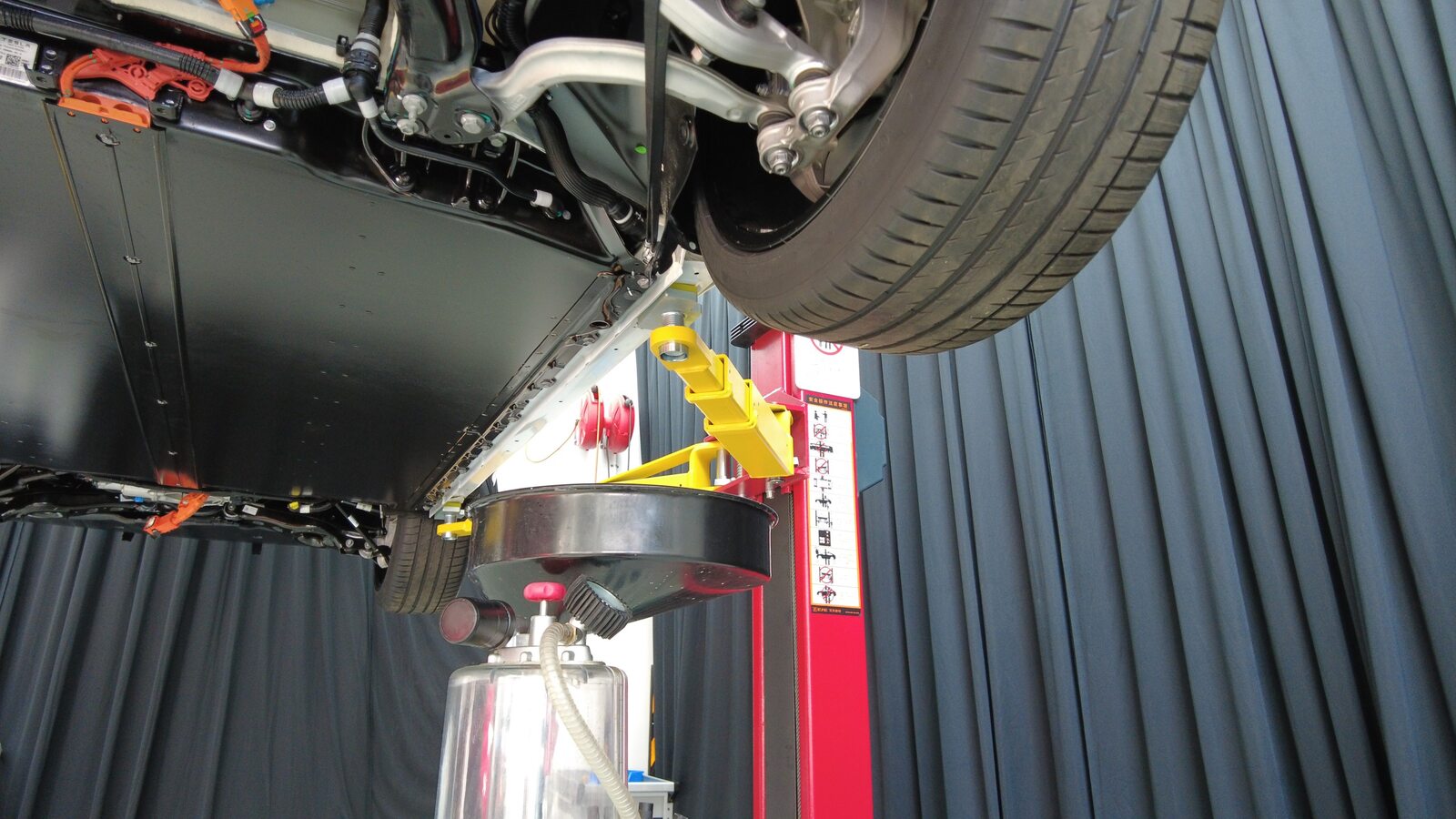

  • 1133843-00-C - Model 3 冷却液排放和加注适配器套件
  • 1132185-00-B - 冷却液泄漏测试适配器套件

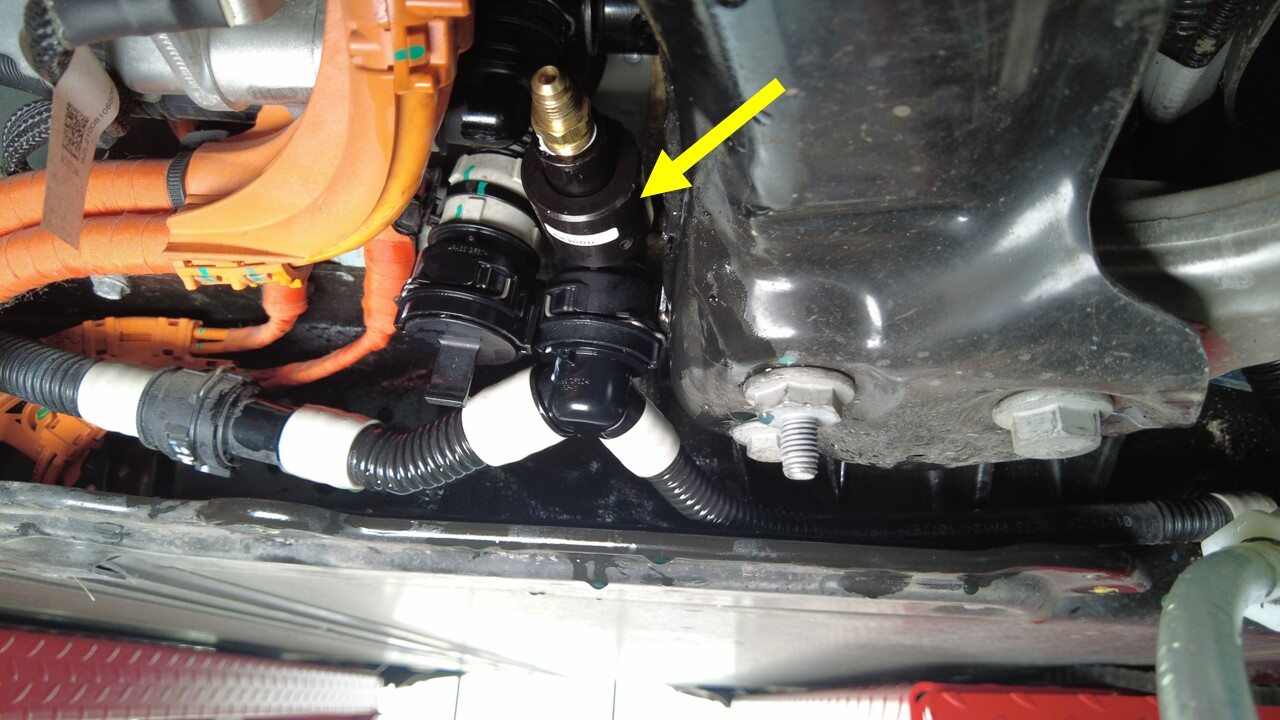

  • 1080568-00-A - 机油冷却液收集器

程序

  1. 将车辆停放在双柱举升机上。

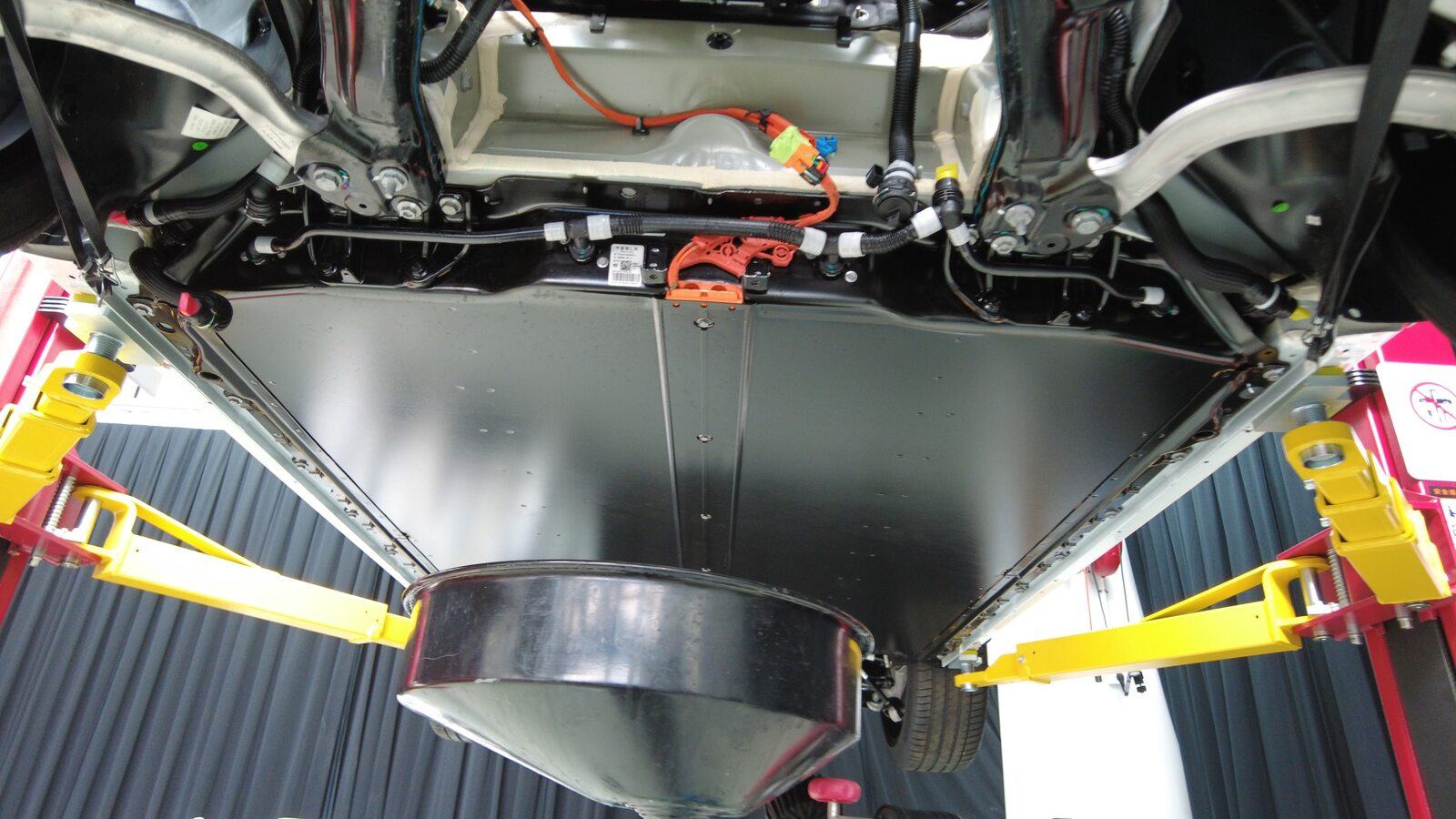

    提示

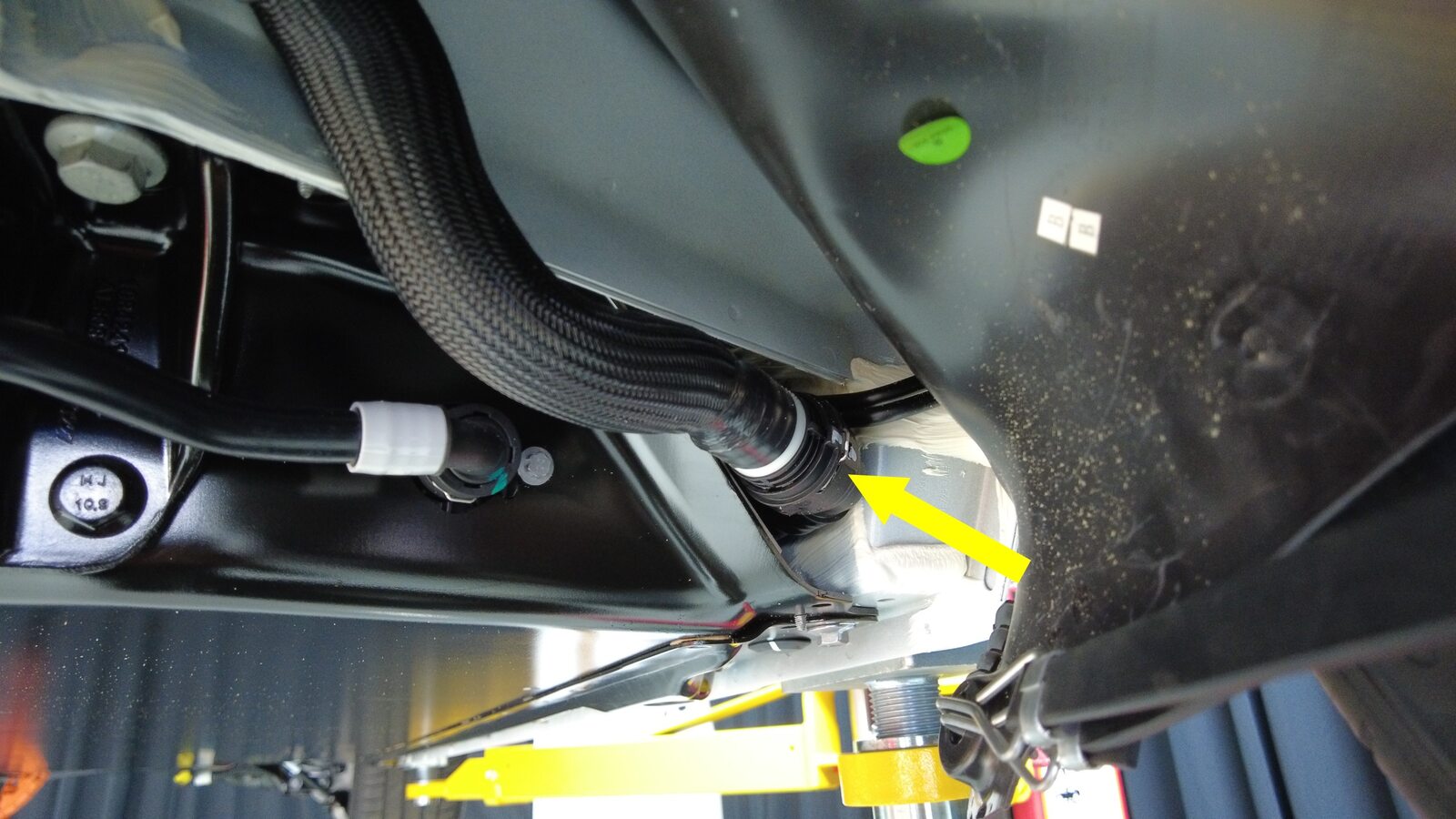

    确认车辆未处于充电状态。

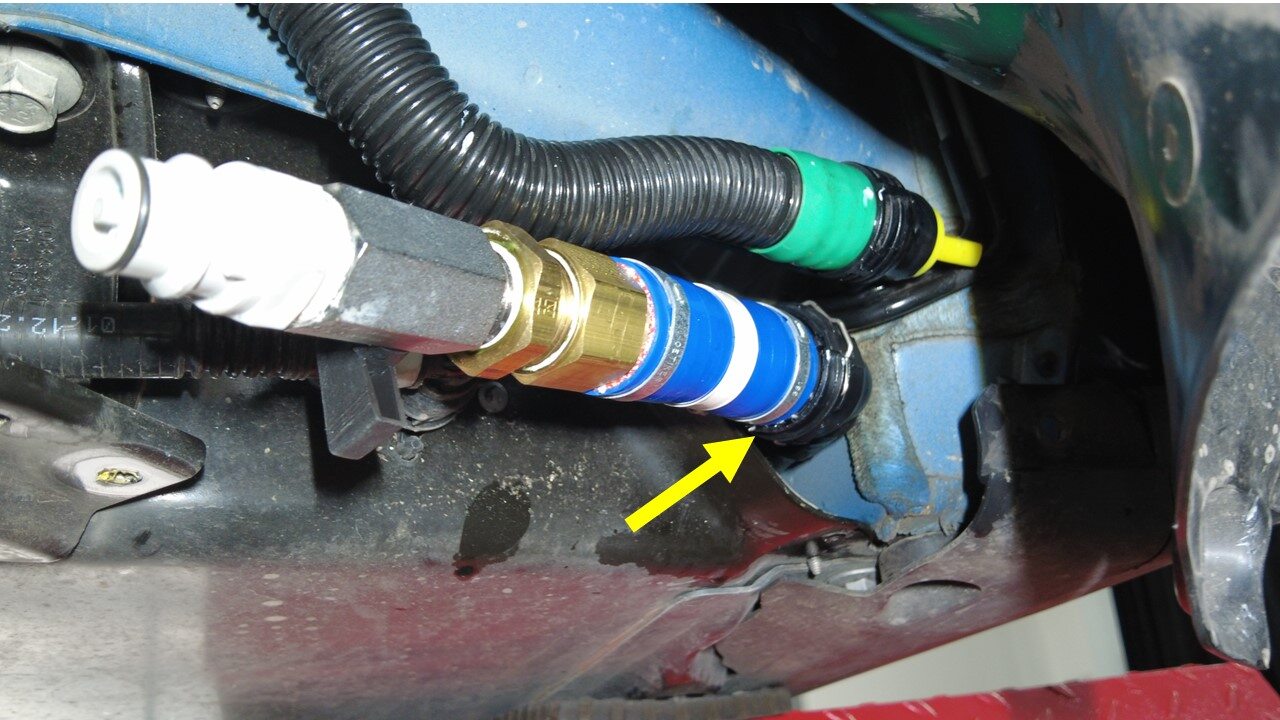

  2. 打开 LH 前车门，降下 LH 前车窗。
  3. 通过触摸屏将车辆置于“维护模式”。请参阅 维护模式。
  4. 解锁车辆网关。请参阅 网关（解锁）。
  5. 在触摸屏上，点击“维护模式”下的“扳手”（位于触摸屏 UI 界面底部），点击Thermal > Actions > Start Thermal Fill/Drain，在冷却液加注字段中输入 "1"，在制冷剂加注字段中输入 "0"，点击Run，然后等待例行程序完成。
  6. 断开低压电池电源。请参阅 低压电源（锂）（断开和连接） (Modify)。

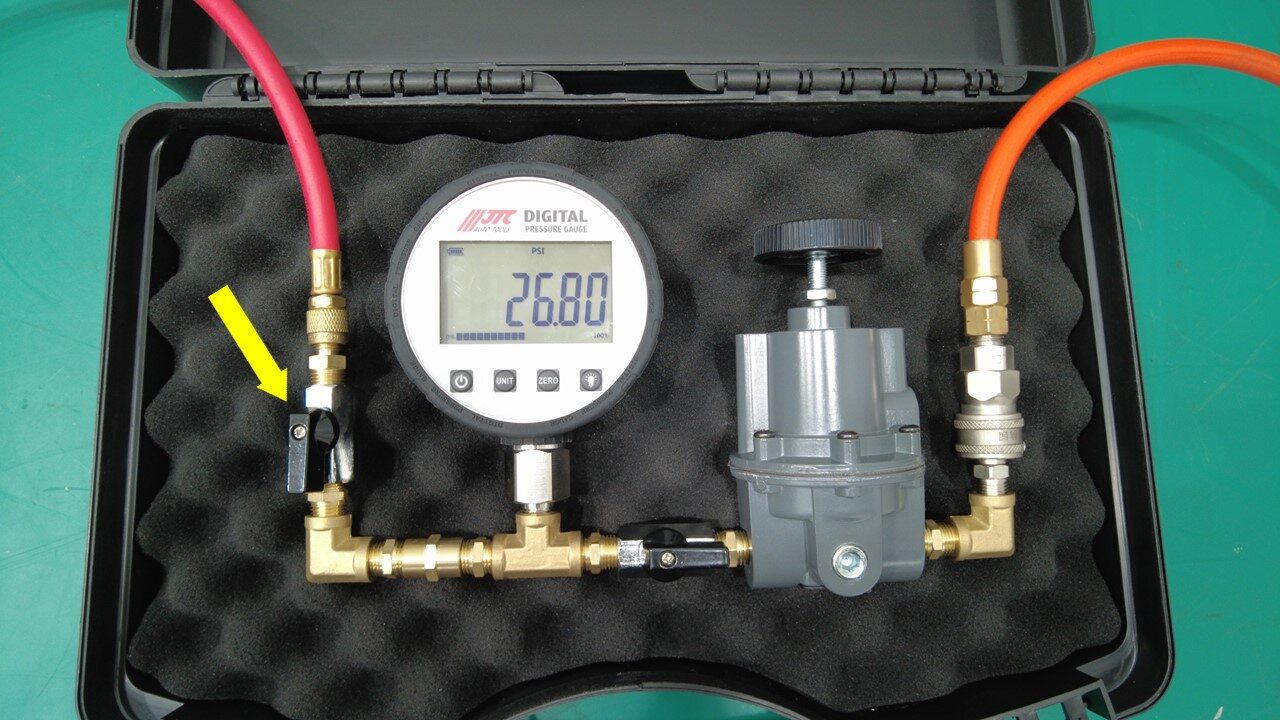

  7. 拆下新鲜空气进气槽。请参阅 风管 - 进气 ((拆卸和更换))。
  8. 拆卸前流线型护板。请参阅 流线型护板 - 前底板 ((拆卸和更换))。
  9. 拆下将左右轮毂内衬固定到车身的卡子（2 个），然后使用弹力带将轮毂内衬紧固到副车架上。

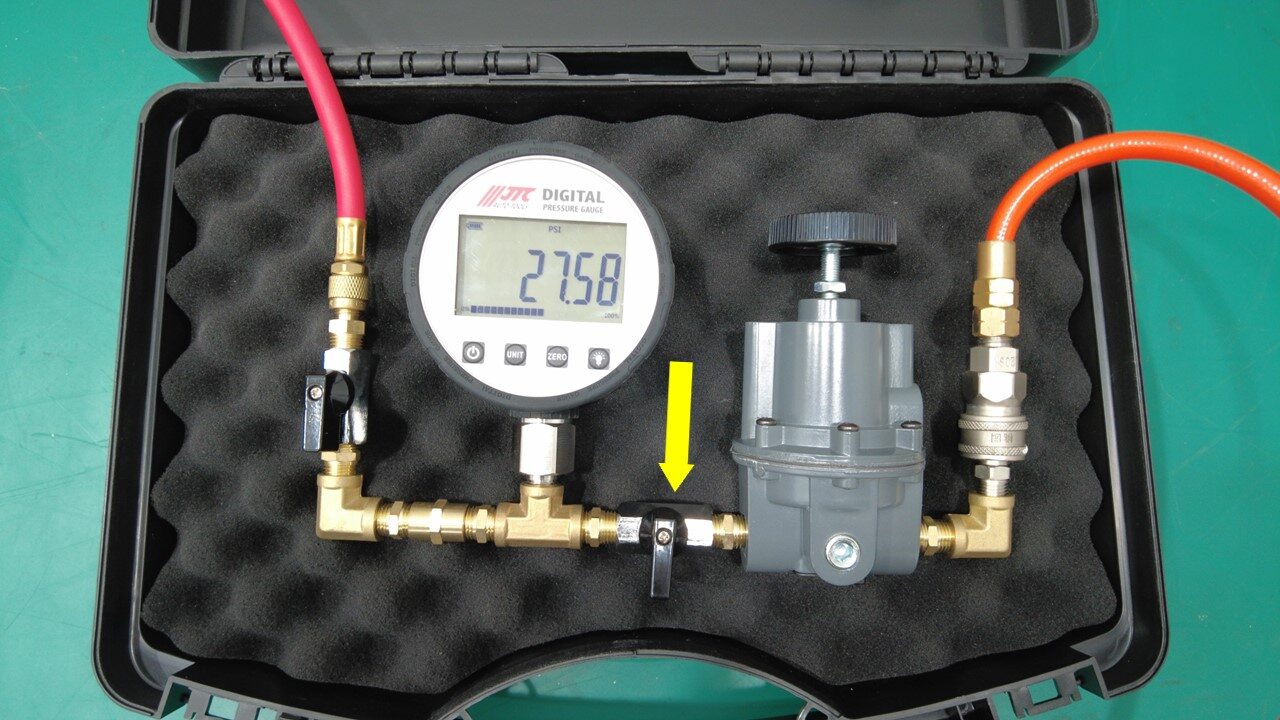

    图 1. 左侧如图所示，右侧类似
  10. 拆卸前滑板。请参阅 防滑板 - 高压电池 - 前 ((拆卸和更换))。
  11. 将冷却液排放容器放置在高压电池前部下方。

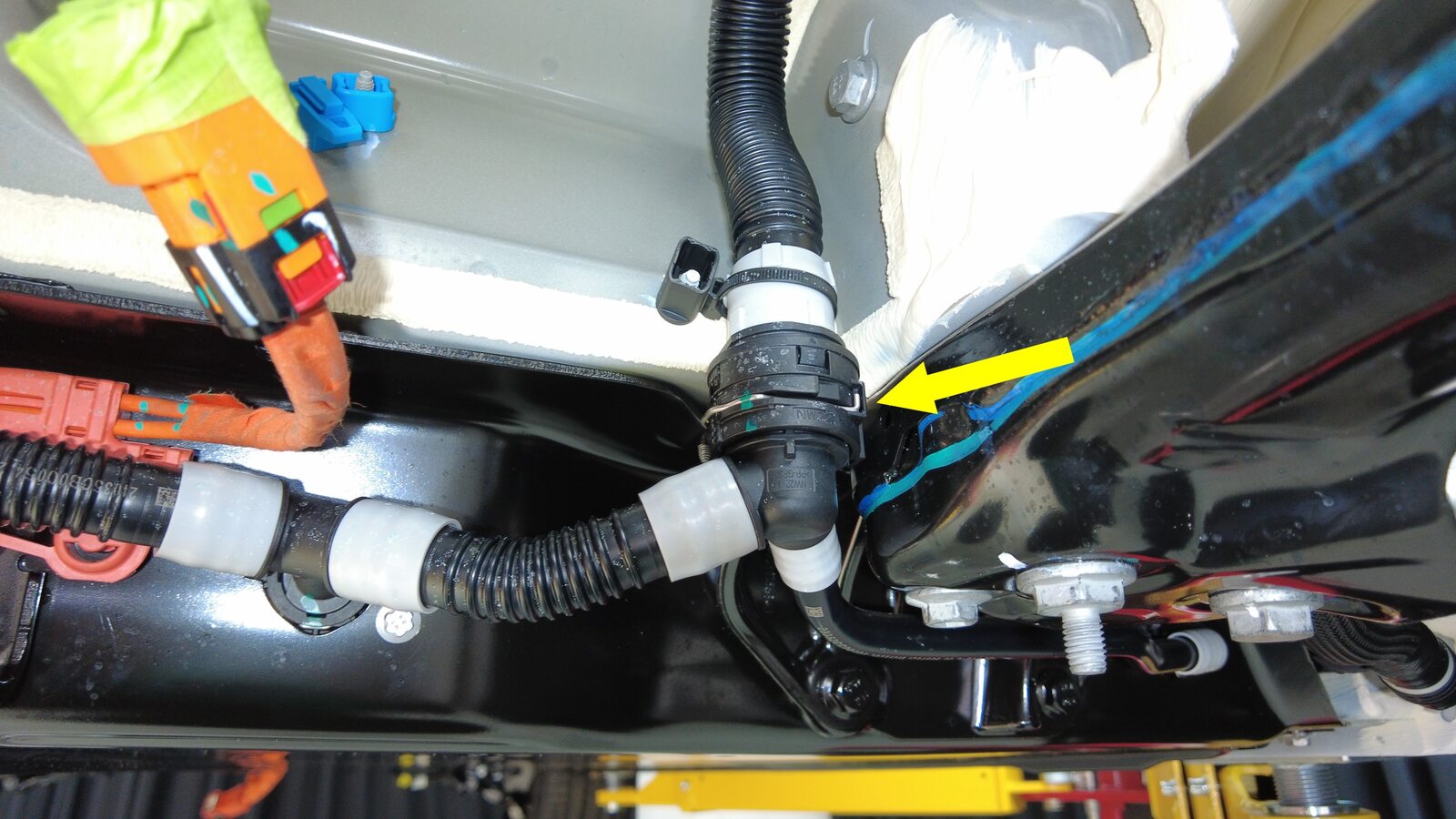

  12. 松开卡子，将冷却器至电池软管从车身上松开。
  13. 松开弹簧夹，将高压电池前歧管软管从冷却器至电池软管上断开，然后尽快堵住接头端部以避免冷却液流失。
    注
    如果冷却液流失量超过 1 升，则需要进行真空加注。

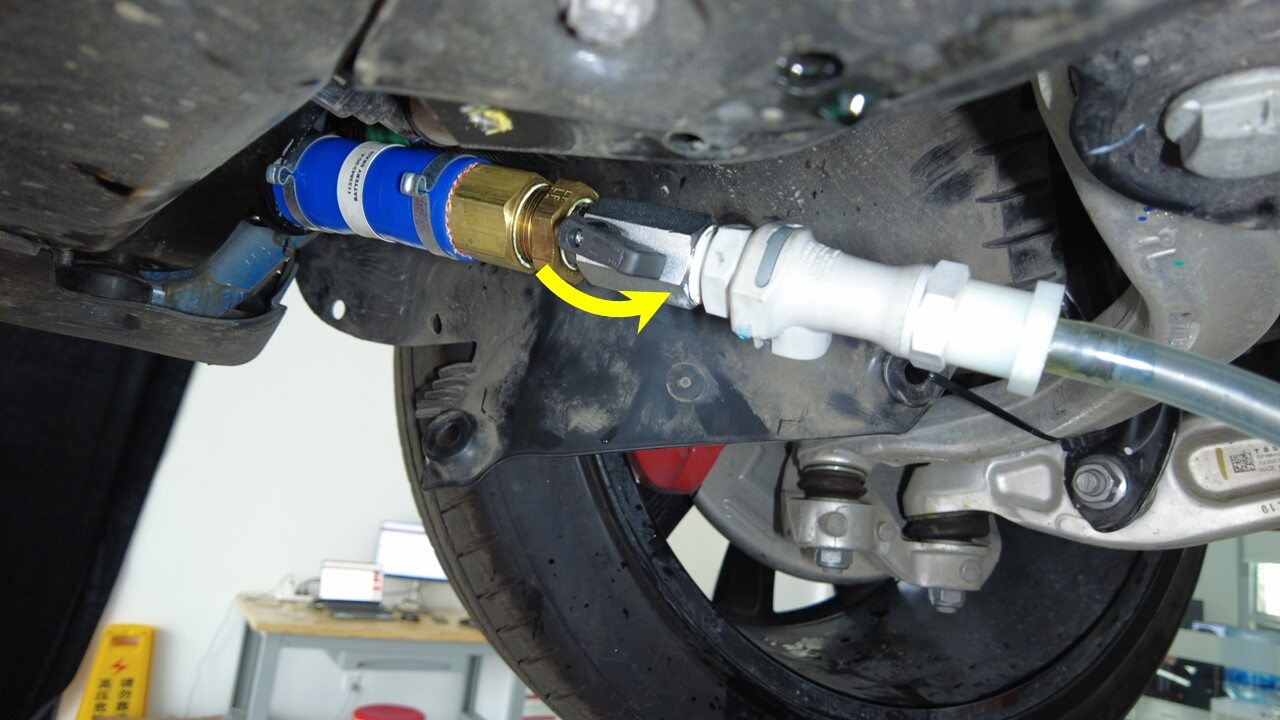

  14. 必要时可取下塞子，然后将冷却液压力测试仪连接到高压电池前歧管软管上。
    注
    执行推拉推测试，确保测试仪完全紧固。

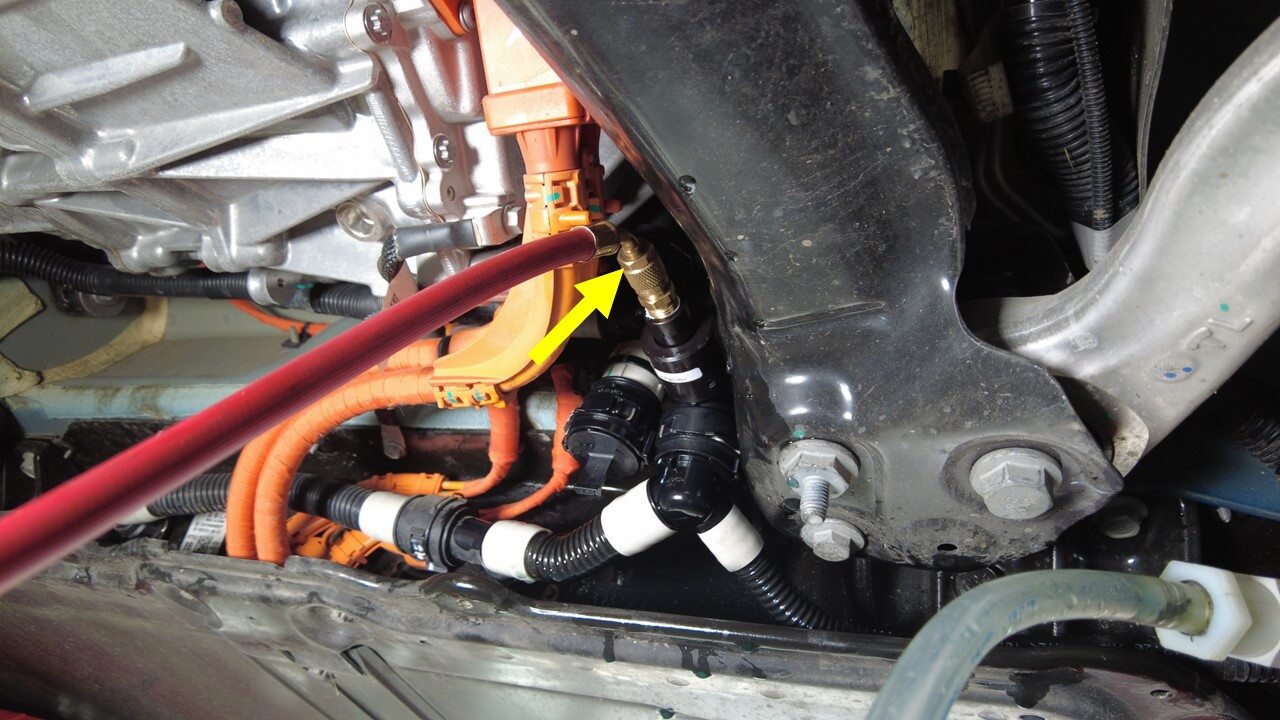

  15. 将冷却液压力测试仪紧固到高压电池前歧管软管上的压力接头上。
  16. 将冷却液排放容器放置在高压电池左前侧下方。
  17. 断开高压电池回流软管，然后尽快堵住接头端部，以免冷却液流失。
    注
    如果冷却液流失量超过 1 升，则需要进行真空加注。
  18. 必要时可取下塞子，然后将冷却液排放接头连接到高压电池回流软管上。
    注
    执行推拉推测试，确保测试仪完全紧固，然后打开适配器阀门。

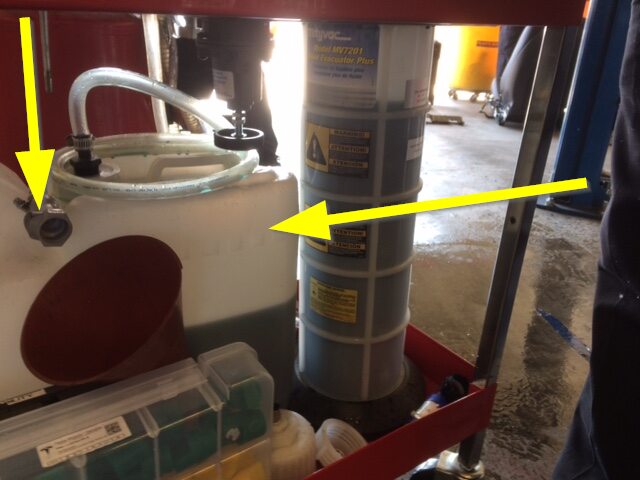

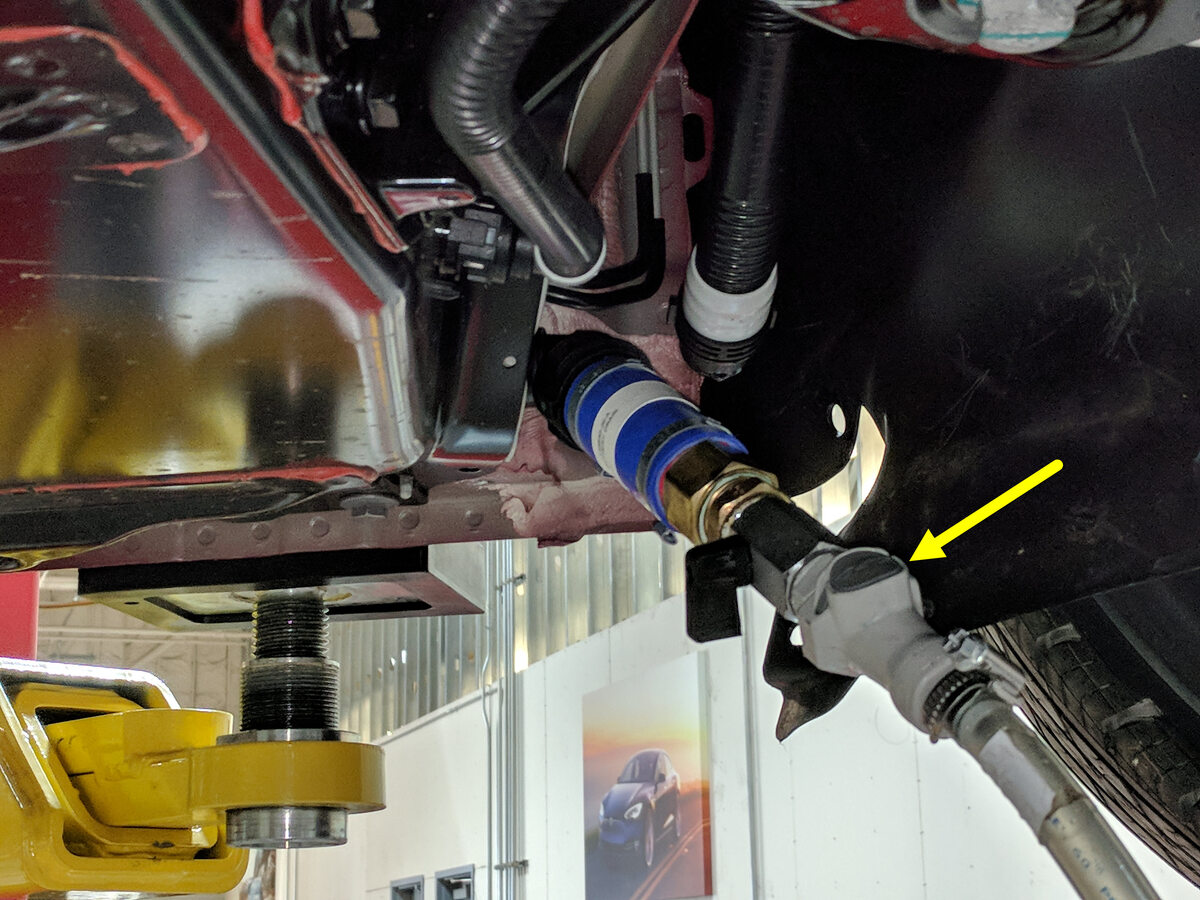

  19. 将冷却液车排放软管紧固到高压电池回流软管接头上。
  20. 取走车辆下方的冷却液排放容器。

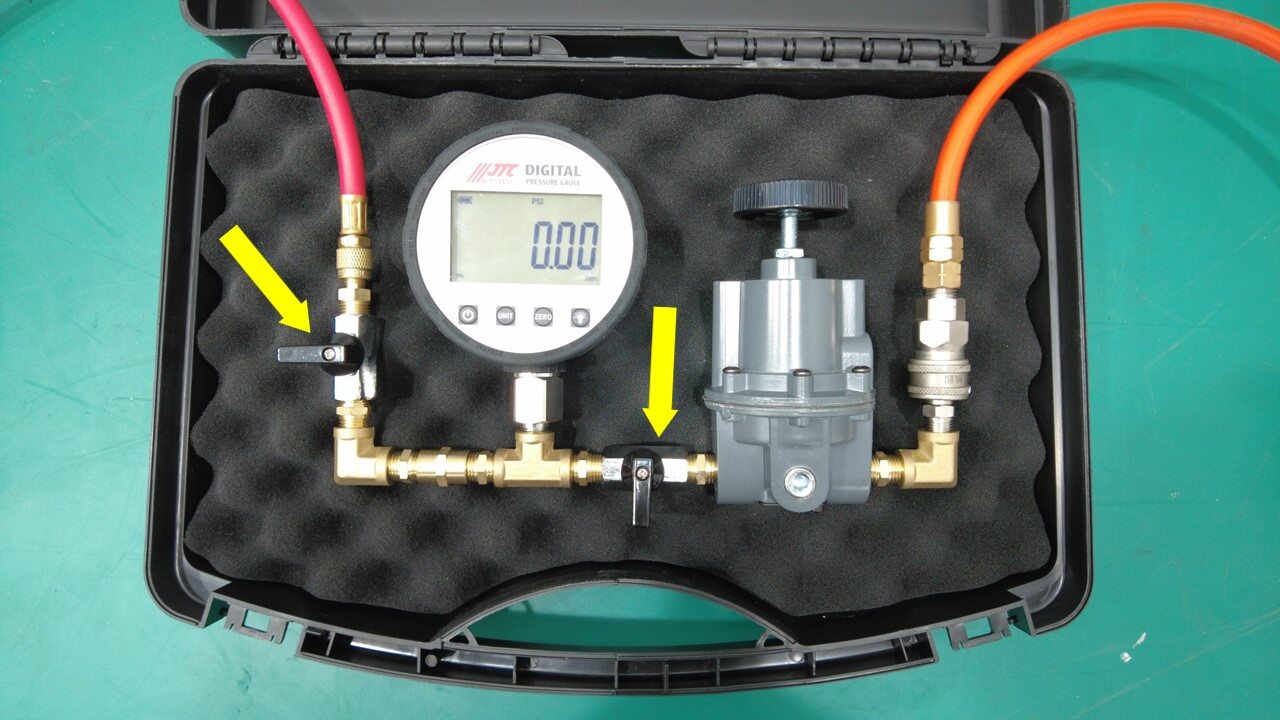

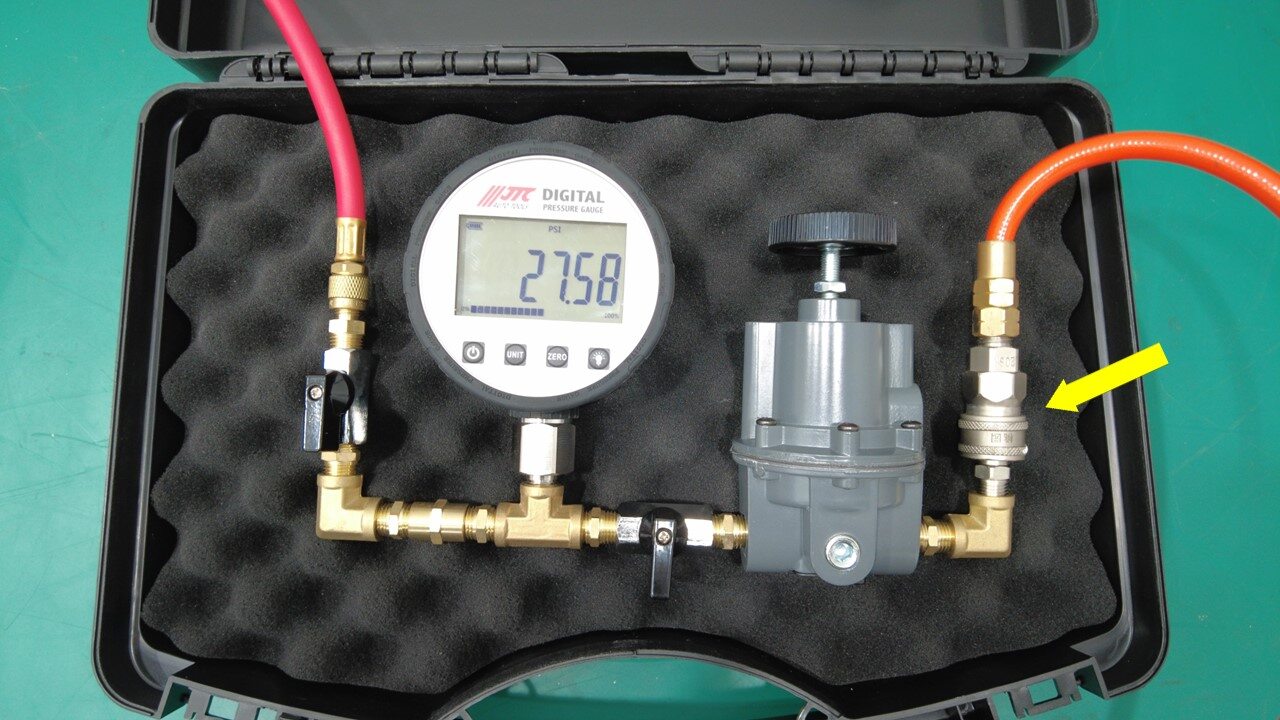

  21. 将压缩空气管路连接到冷却液压力测试仪。
    注
    确保压力调节器阀处于关闭状态。
  22. 打开右侧调压器阀门，然后将调压器缓慢调节至 30 psi。
    警告
    请谨慎操作，冷却液可能会飞溅。请务必佩戴护目镜。
  23. 缓缓打开左侧调压器阀门。
    警告
    请谨慎操作，冷却液可能会飞溅。请务必佩戴护目镜。
  24. 至少等待 5 分钟，使冷却液彻底排尽。

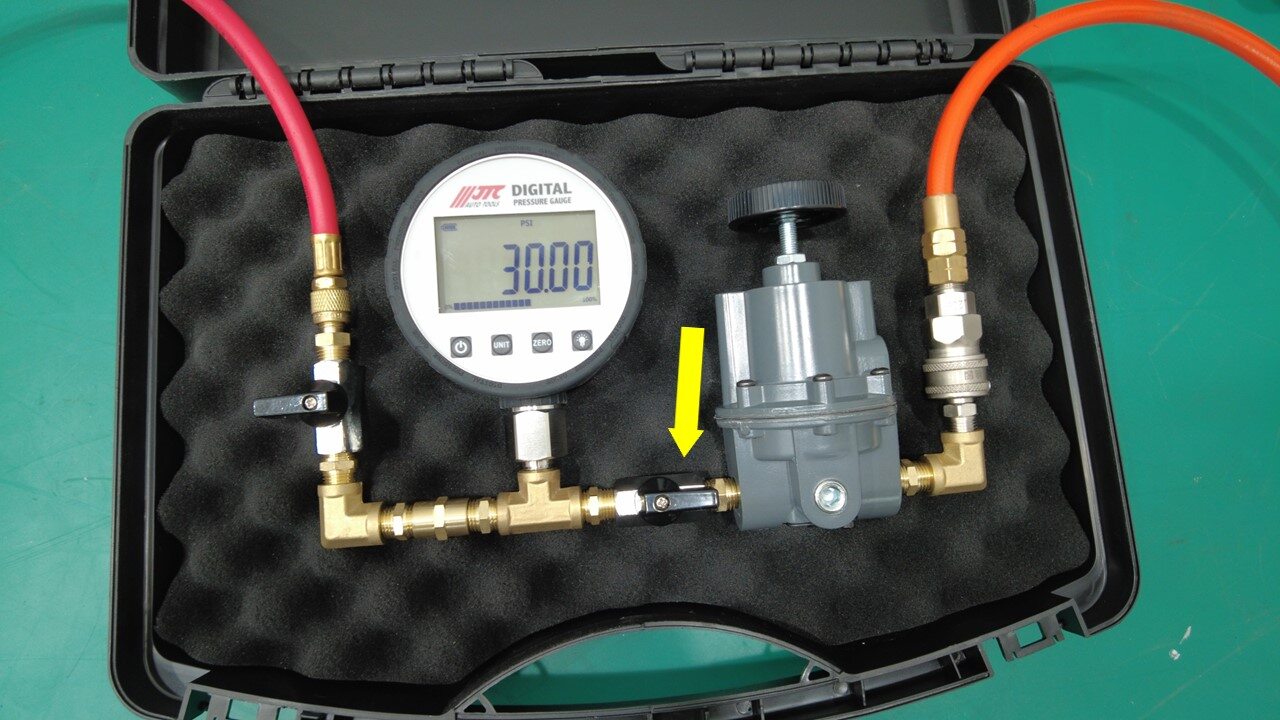

  25. 关闭阀门，使压力测试结果趋于稳定。
  26. 关闭高压电池回流软管阀。
  27. 再次打开右侧调压器阀门，然后将调压器缓慢调节至 30 psi。
    警告
    请谨慎操作，冷却液可能会飞溅。请务必佩戴护目镜。
  28. 再次缓缓打开左侧调压器阀门。
    警告
    请谨慎操作，冷却液可能会飞溅。请务必佩戴护目镜。
  29. 等待 115 秒，直至压力稳定。
  30. 关闭右侧调压器阀门，记录显示的起始压力，然后启动 40 秒计时器。
  31. 40 秒后，记录显示的终止压力。
    注
    用起始压力减去终止压力。
  32. 用起始压力减去终止压力，根据情况执行相应操作：
    • 如果差值大于 0.01 psi，检查软管、适配器和插塞接头，检查调压器压力，然后重新开始测试。如果差值仍大于 0.01 psi，请上报 Toolbox 会话。
    • 如果差值小于或等于 0.01 psi，则继续此程序。

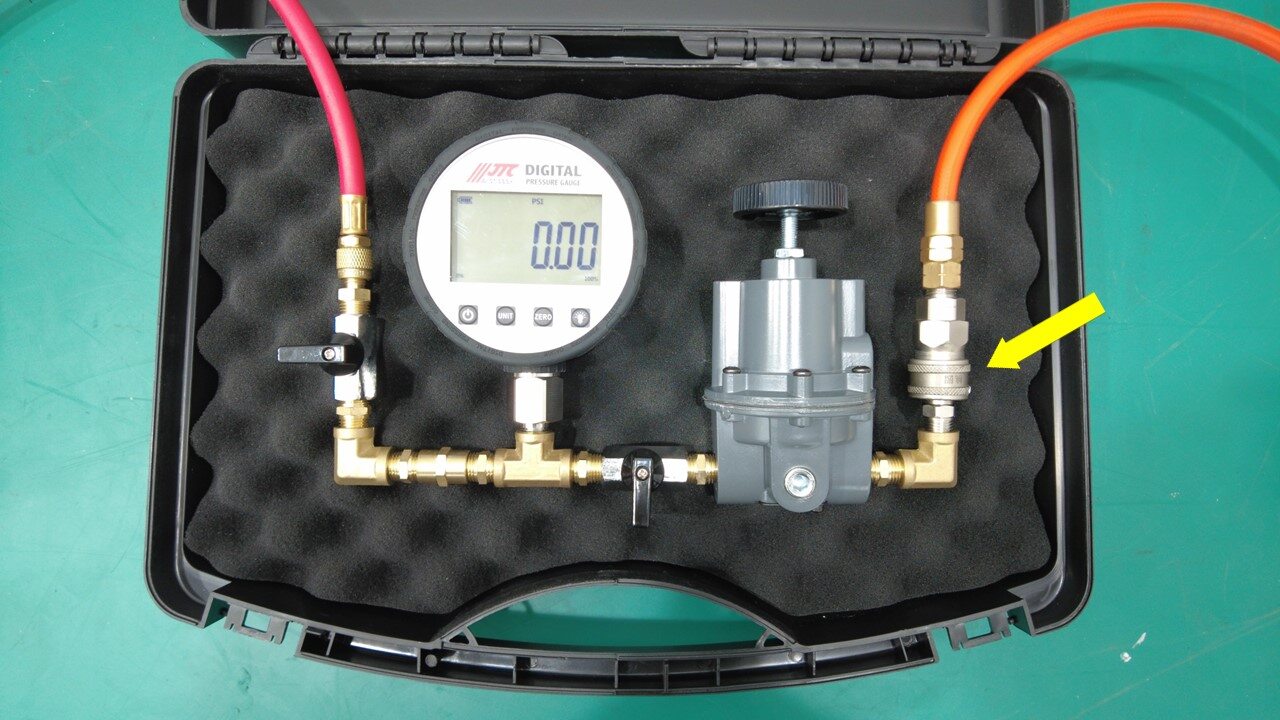

  33. 将压缩空气管路从冷却液压力测试仪上断开。

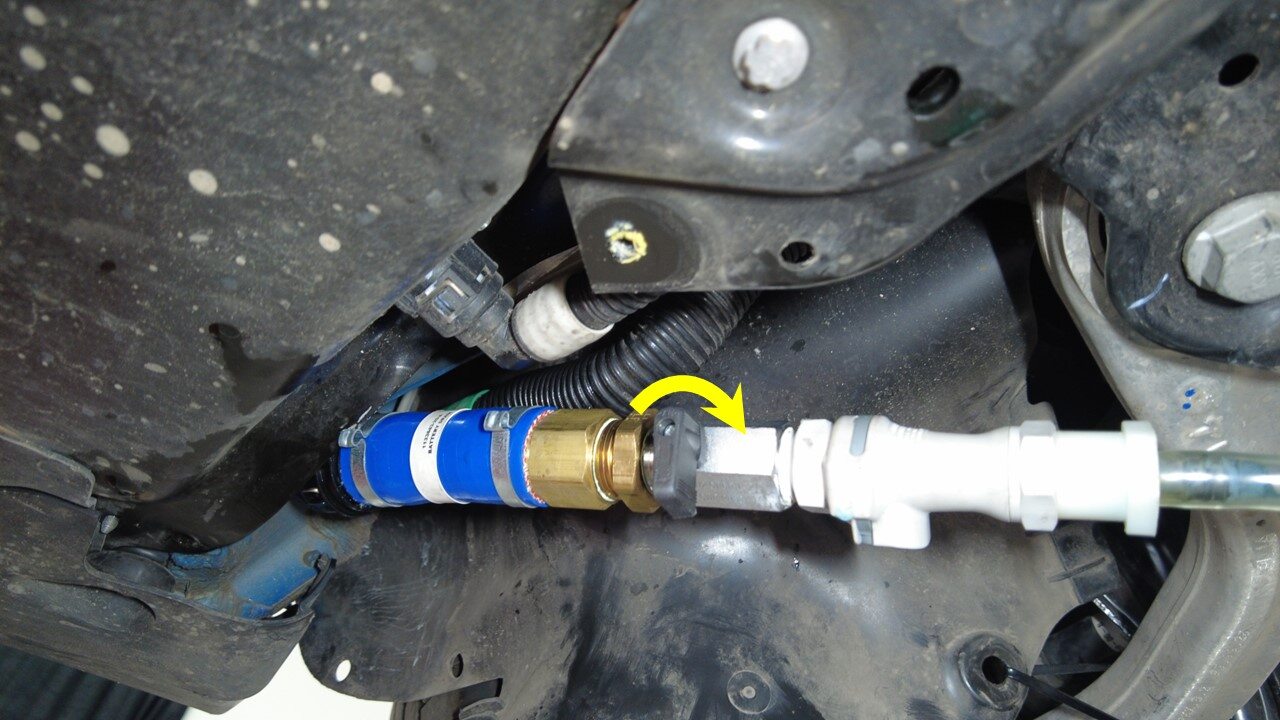

  34. 将冷却液车排放软管从高压电池回流软管接头上松开。
  35. 将冷却液排放接头从高压电池回流软管上断开，然后尽快堵住接头端部，以免冷却液流失。
  36. 必要时可取下塞子，然后连接高压电池回流软管。
    注
    执行推拉推测试，确保软管完全紧固。
    注
    如果冷却液流失量超过 1 升，则需要进行真空加注。
  37. 将冷却液压力测试仪从高压电池前歧管软管上的压力接头上松开。
  38. 将冷却液压力测试仪从高压电池前歧管软管上断开，如有必要，请堵住冷却液连接处。
  39. 取下接头端部的塞子，然后紧固弹簧夹，将高压电池前歧管软管连接到冷却器至电池软管。
    注
    执行推拉推测试，确保软管完全紧固。
    注
    如果冷却液流失量超过 1 升，则需要进行真空加注。

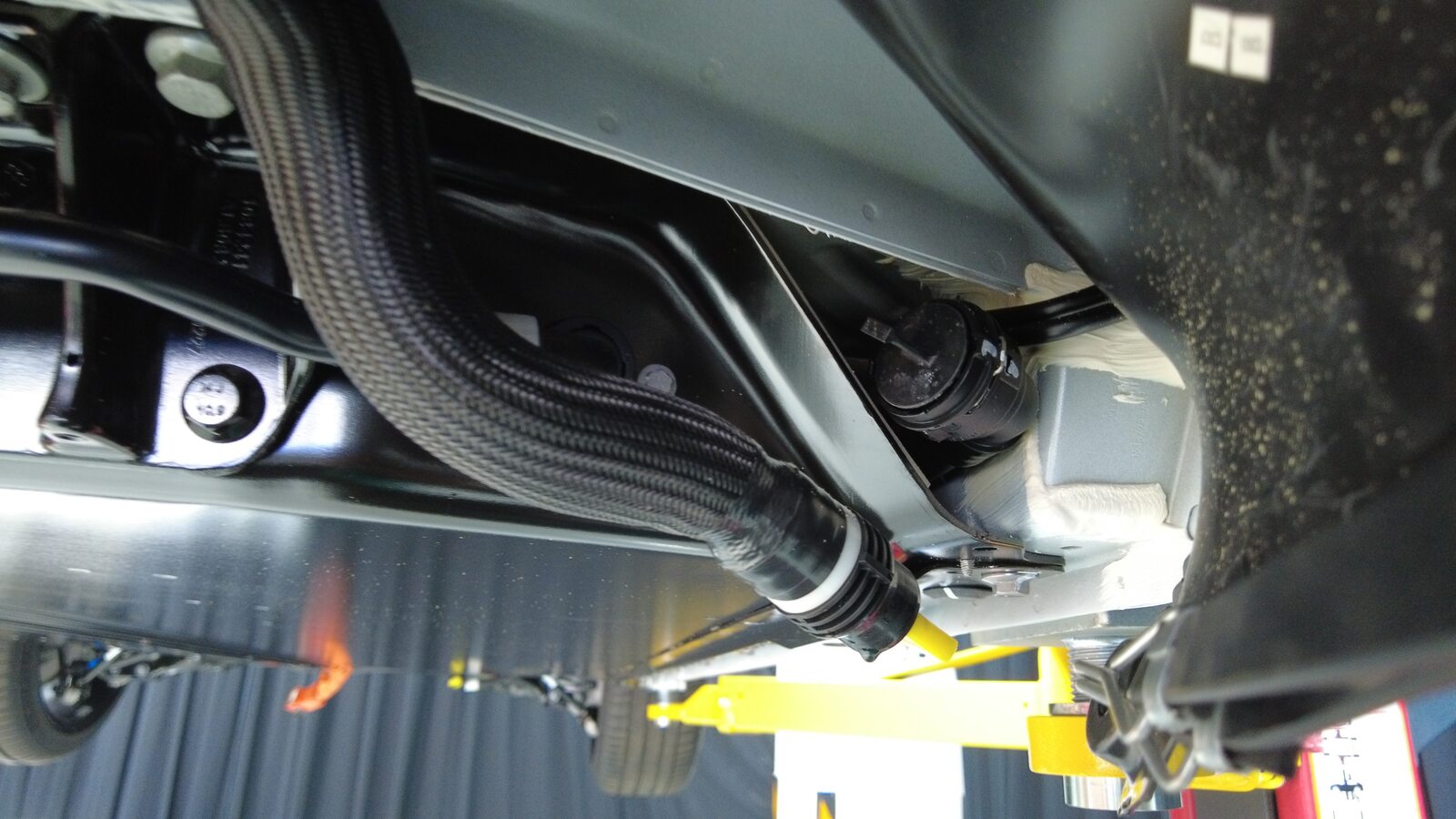

  40. 紧固卡子，将冷却器至电池软管安装到车身上。
  41. 安装前车底护板。请参阅 防滑板 - 高压电池 - 前 ((拆卸和更换))。
  42. 将左右轮毂内衬从副车架上松开，然后安装将轮毂内衬固定到车身的卡子（2 个）。
    图 2. 左侧如图所示，右侧类似
  43. 安装前部流线型护板。请参阅 流线型护板 - 前底板 ((拆卸和更换))。
  44. 执行冷却系统真空重新加注程序。请参阅 冷却系统 - 真空再充注 (Test/Adjust)。
  45. 连接低压电池电源。请参阅 低压电源（锂）（断开和连接） (Modify)。
  46. 安装新鲜空气进气槽.请参阅 风管 - 进气 ((拆卸和更换))。
  47. 安装HEPA 空调滤清器总成。请参阅 滤清器总成 - HEPA ((拆卸和更换))。
