滤清器 - 座舱 ((拆卸和安装))

校正代码 1810010701 FRT 0.18 注意：除非本程序中另有明确规定，否则上文所列校正代码及相关 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时深入了解 FRT 及其创建方式。 注意：请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意：请参阅人体工程学注意事项查看安全健康的作业规程。

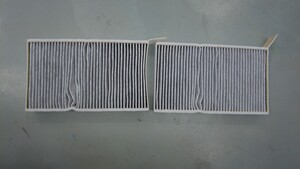

  • 2025-03-19: 添加了说明和图片，以明确拆卸和安装上下滤清器的步骤。

拆卸

  1. 拆下中控台右前面板。请参阅侧板 - 前 - 中控台 - 右侧 ((拆卸和更换))。
  2. 松开将驾驶室滤清器盖板固定到 HVAC 单元的锁片，然后将盖板从 HVAC 单元上拆下。

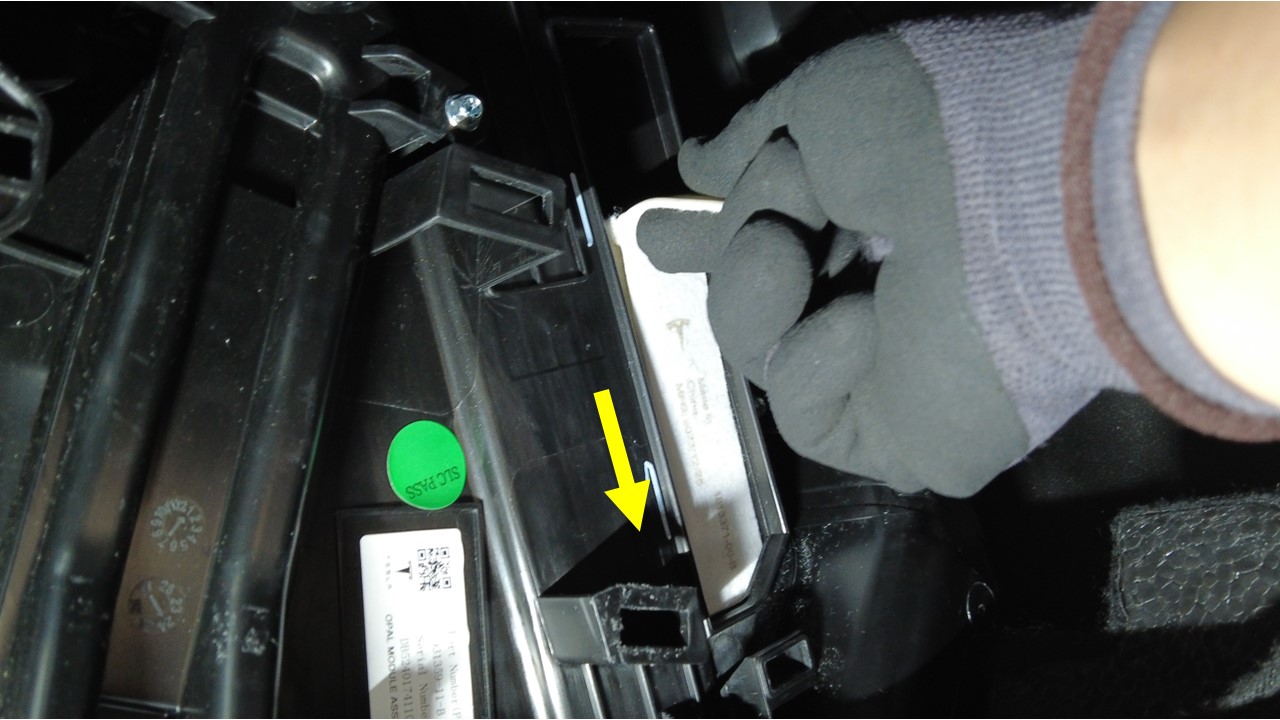

  3. 将滤清器锁片向外折叠，然后将上部滤清器从滤清器外壳中拉出。

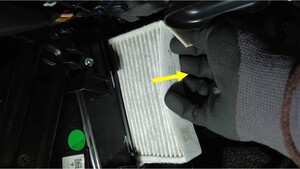

  4. 拆下上部滤清器，然后将下部滤清器向上提起并从滤清器外壳中拉出。

安装

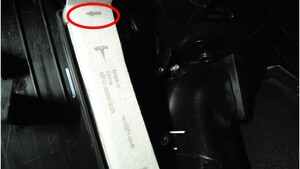

  1. 将下部滤清器安装到滤清器外壳中，注意使箭头指向车尾方向。
    注

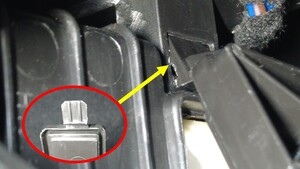

    确保将下部滤清器锁片折叠到正确位置时，锁片是平整的。

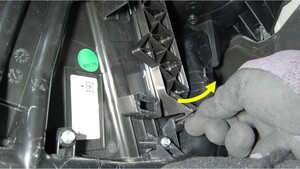

  2. 将上部滤清器安装到滤清器外壳中，注意使箭头指向车尾方向，然后将滤清器锁片向内折叠。
    注
    确保将上部滤清器锁片折叠到正确位置时，锁片是平整的。
  3. 安装将驾驶室滤清器盖板固定到 HVAC 单元的锁片。
  4. 安装中控台右前面板。请参阅侧板 - 前 - 中控台 - 右侧 ((拆卸和更换))。
