约束控制模块 ((拆卸和安装))

校正代码 2020010301 FRT 1.24 注意：除非本程序中另有明确规定，否则上文所列校正代码及相关 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时深入了解 FRT 及其创建方式。 注意：请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意：请参阅人体工程学注意事项查看安全健康的作业规程。

注
如果是 2025 年 9 月 26 日之后生产的亚太地区车辆，请使用校正代码 2020010311。这些车辆配备更新版本的座椅平台，因此接触并拆卸约束控制模块 (RCM) 的方式也有所改变。
  • 2026-08-14: 2025 年 9 月 26 日之后生产的亚太地区车辆配备更新版本的座椅平台，为其修订了相关步骤。
  • 2026-01-27: 添加了禁用以及重新启用约束控制模块 (RCM) 的步骤。
警告
断开约束控制模块、传感器和气囊等辅助约束系统 (SRS) 部件的电气线束之前，确保 12V/低压电源已断开至少 1 分钟，否则可能导致意外的安全系统行为。有关辅助约束系统 (SRS) 注意事项的更多信息，请参阅。
警告
如果处理不当，辅助约束系统 (SRS) 部件可能引发危害。有关辅助约束系统 (SRS) 注意事项的更多信息，请参阅。
警告
在执行任何辅助约束系统 (SRS) 相关维修时，务必断开 12V/低压电源。如果车辆的 12V/低压电源未断开，而约束控制模块被拆下或受到干扰，则可能导致车辆的气囊展开。

扭矩规格

表 1. 扭矩规格： 约束控制模块 ((拆卸和安装))
描述 扭矩值 推荐工具 重复使用/更换 备注
将约束控制模块固定到车身的螺母（3 个）
10 Nm (7.4 lbs-ft)
  • 10 毫米套筒扳手

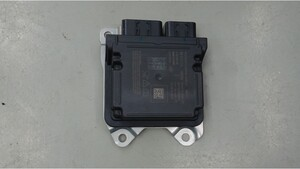

 更换 1004378-00-B

拆卸

  1. 启用“维护模式增强版”。请参阅 维护模式增强版

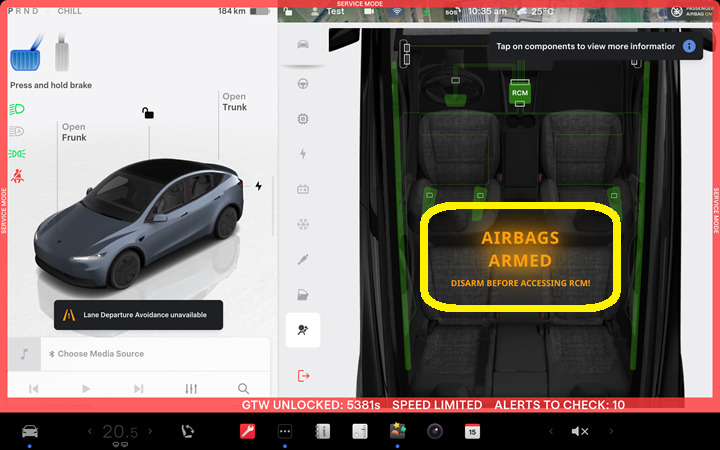

  2. 在触摸屏上，点击Service Mode > Safety & Restraints > Airbags > RCM > Disarm RCM，再点击Run，然后等待例行程序完成。
    注
    例行程序完成后，请确认气囊均已禁用。

    图示为 Model Y，其他车型与之类似

  3. 退出“维护模式增强版”。请参阅 维护模式增强版
  4. 拆下第一排座椅平台。请参阅 支撑框架 - 下 - 第一排座椅 ((拆卸和更换))。
    注
    如果是 2025 年 9 月 26 日之后生产的亚太地区车辆，请跳过此步骤。
  5. 如果是 2025 年 9 月 26 日之后生产的亚太地区车辆：
    1. 拆卸中控台。请参阅 中控台 2.0 ((拆卸和安装))。
    2. 松开将中控台风管固定到 HVAC 总成的卡子（3 个），然后将其从车辆上拆下。

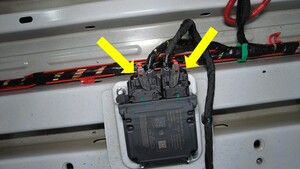

  6. 松开锁杆，断开约束控制模块上的电气连接器（2 个）。
    警告
    确保低压电源已断开至少 2 分钟后，再断开约束控制模块的电气线束。否则可能导致意外的安全系统行为。

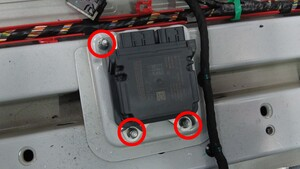

  7. 拆下并弃用将约束控制模块固定到车身的螺母 (x3)，然后从车上拆下该模块。
    注
    推荐使用以下工具
    • 10 毫米套筒扳手

安装

  1. 将约束控制模块安装到车身上，然后安装新的螺母 （3 个），将模块固定到车身。
    10 Nm (7.4 lbs-ft)
    注
    推荐使用以下工具
    • 10 毫米套筒扳手
  2. 将电气连接器（2 个）连接到约束控制模块上，然后接合连接器锁杆。
  3. 安装第一排座椅平台。请参阅 支撑框架 - 下 - 第一排座椅 ((拆卸和更换))。
  4. 启用“维护模式增强版”。请参阅 维护模式增强版
  5. 在触摸屏上，点击Service Mode > Safety & Restraints > Airbags > RCM > Re-arm RCM，再点击Run，然后等待例行程序完成。
    注
    例行程序完成后，请确认气囊已启用。
  6. 退出“维护模式增强版”。请参阅 维护模式增强版
