Deadfronts - Pin - Charge Port (NACS) ((拆卸和更换))

校正代码 4401010052 FRT 0.24 注意：除非本程序中另有明确规定，否则上文所列校正代码及相关 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时深入了解 FRT 及其创建方式。 注意：请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意：请参阅人体工程学注意事项查看安全健康的作业规程。

设备：
  • 1552269-00-A 屏蔽前端安装工具
  • 2026-04-15: 发布了新的程序。

拆卸

  1. 执行充电接口电压检查程序。请参阅 充电接口电压检查。
  2. 脱下高压绝缘手套。

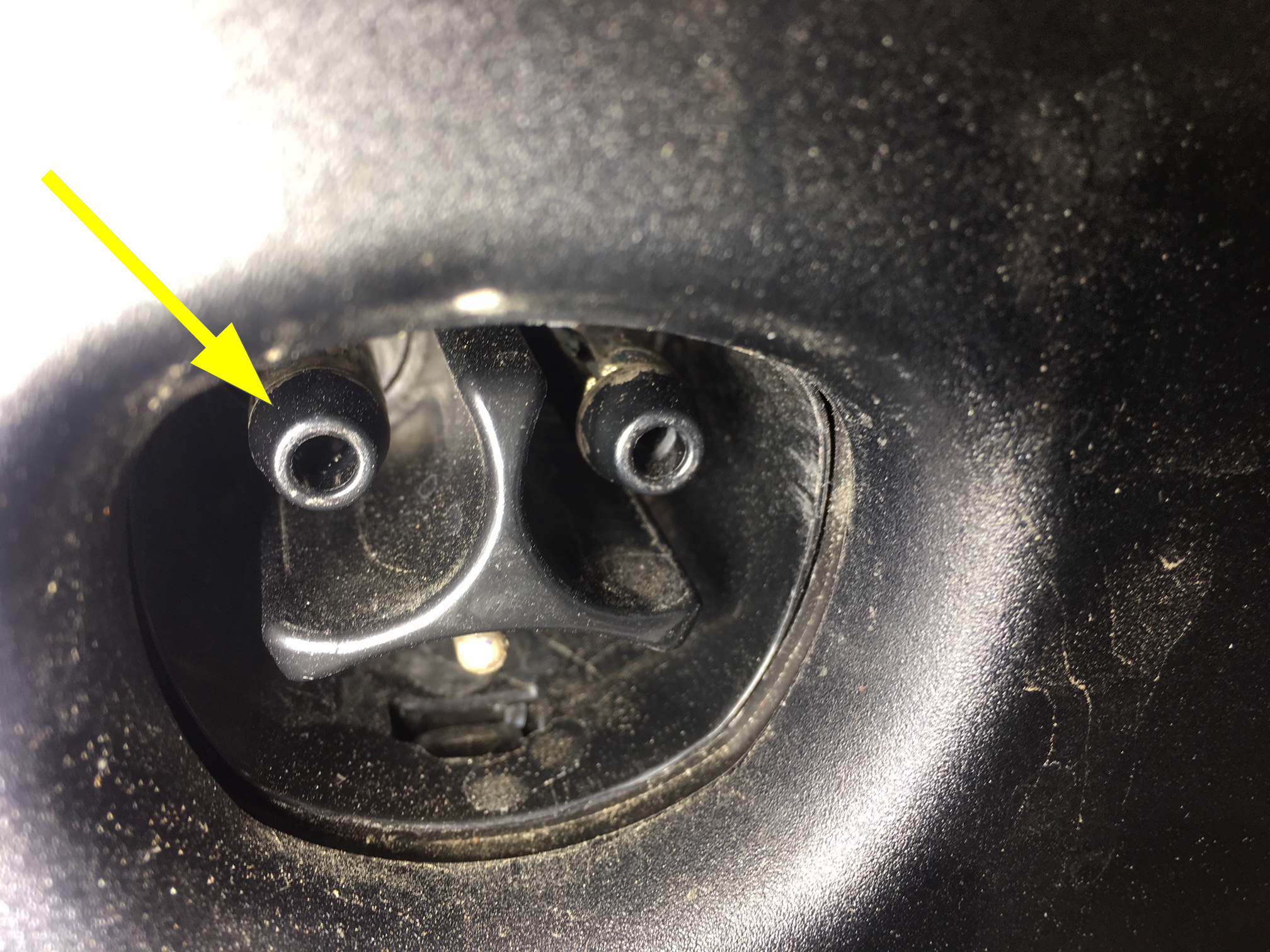

  3. 小心握住屏蔽前端，拉动以将其从充电接口总成上拆下。

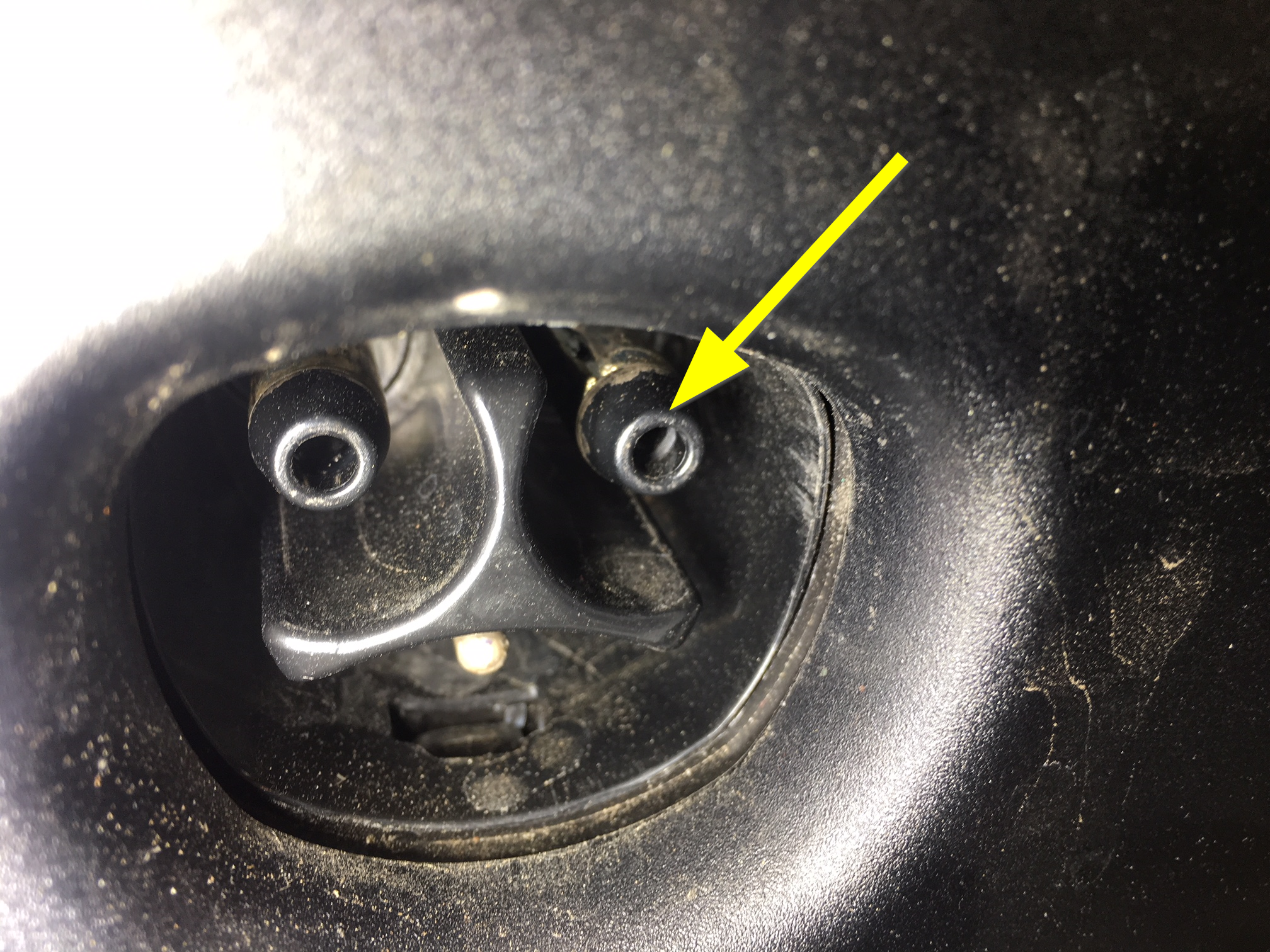

  4. 小心握住屏蔽后端，拉动以将其从充电接口总成上拆下。
  5. 清除充电接口总成上的碎屑。

安装

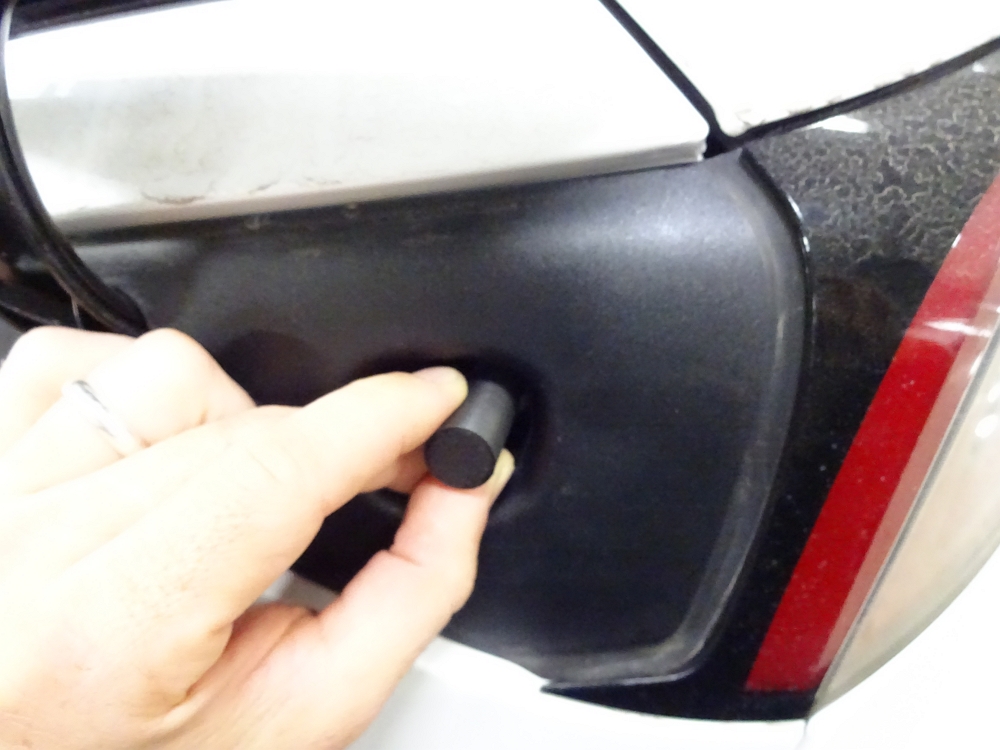

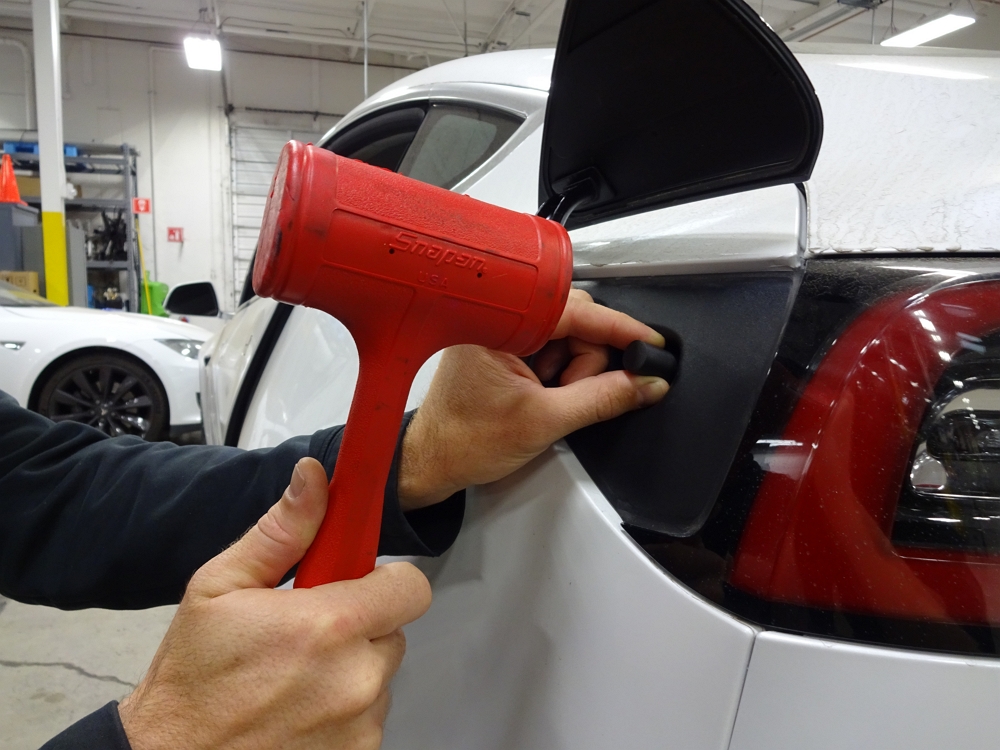

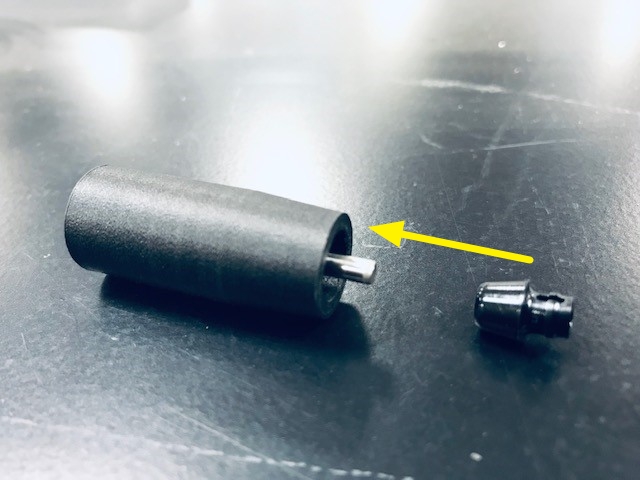

  1. 将充电接口屏蔽针脚安装到屏蔽前端安装工具上，对齐屏蔽后端与后部电源端子，然后用锤子敲击工具，直至针脚完全就位。

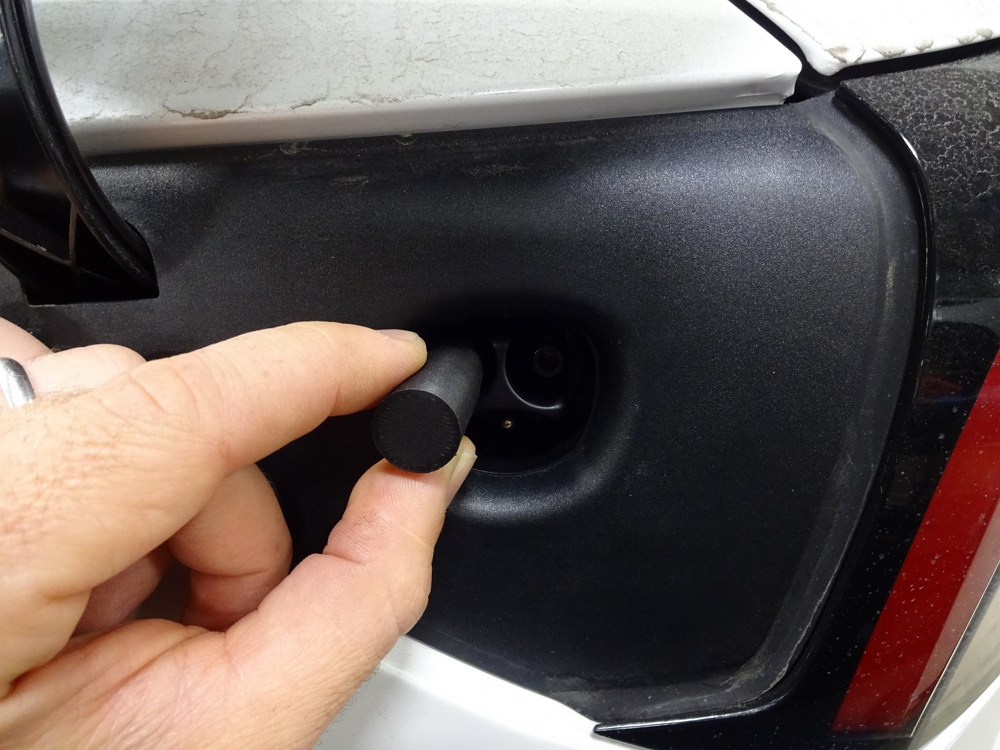

  2. 将充电接口屏蔽针脚安装到屏蔽前端安装工具上，对齐屏蔽前端与后部电源端子，然后用锤子敲击工具，直至针脚完全就位。
  3. 连接低压电源。请参阅 低压电源（锂）（断开和连接） (Modify)。
  4. 关闭前备箱盖和充电接口盖板。
  5. 升起左侧前车窗并关闭左侧前车门。
