尾门延长线束 ((拆卸和更换))

校正代码 17101101002 FRT 0.36 注意：除非本程序中另有明确规定，否则上文所列校正代码及相关 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时深入了解 FRT 及其创建方式。 注意：请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意：请参阅人体工程学注意事项查看安全健康的作业规程。

拆卸

  1. 拆下掀背尾门下饰板。请参阅 饰板 - 下 - 掀背车门 ((拆卸和更换))。
  2. 拆下调谐质量阻尼器。请参阅 Tuned Mass Damper ((拆卸和更换))。
  3. 拆下扰流板左右盖板。请参阅 侧扰流板盖板 - LH (拆卸和更换)。
  4. 拆下扰流板外面板。请参阅 扰流板外部面板 ((拆卸和更换))。

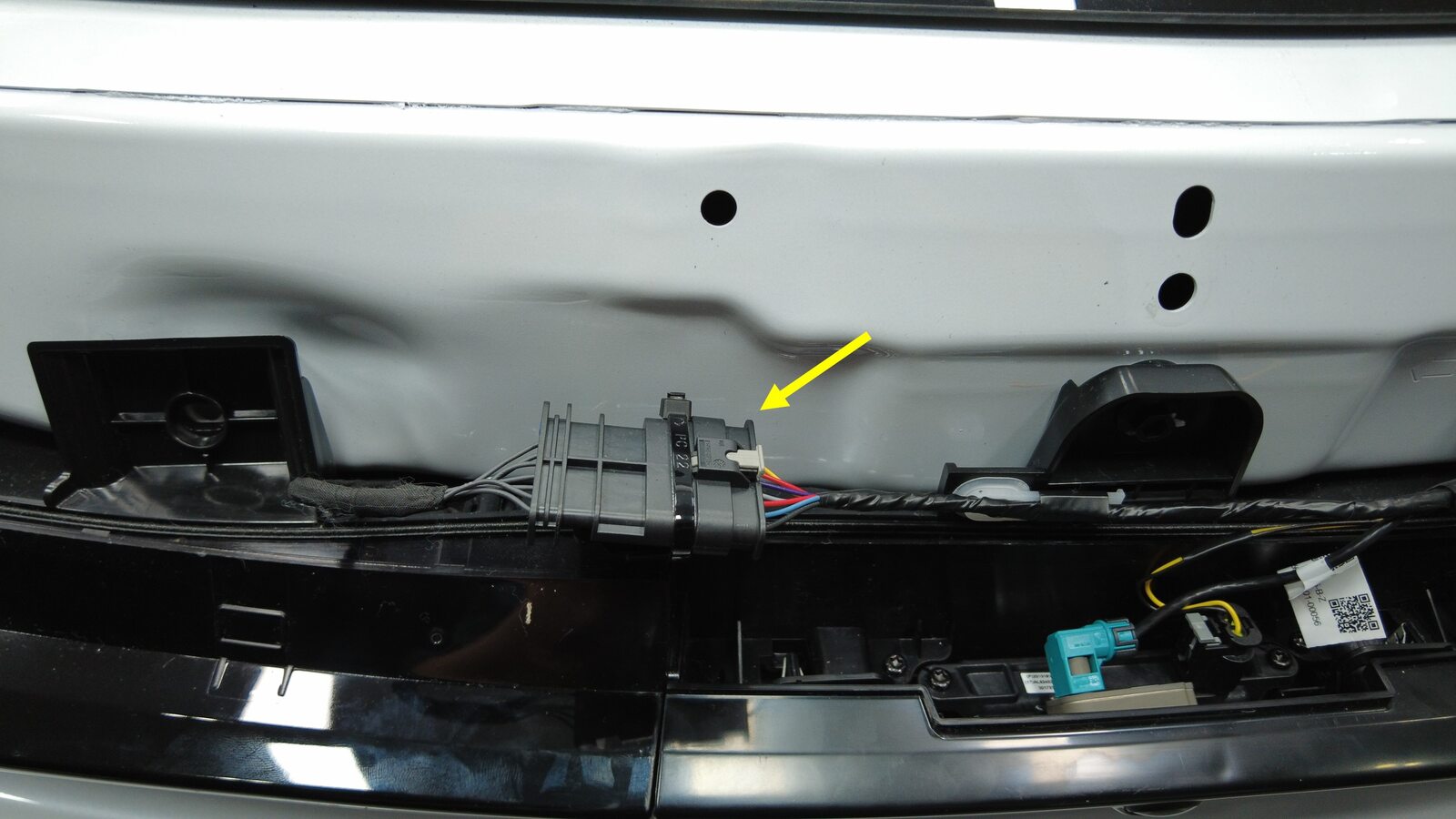

  5. 断开掀背尾门把手开关连接器。

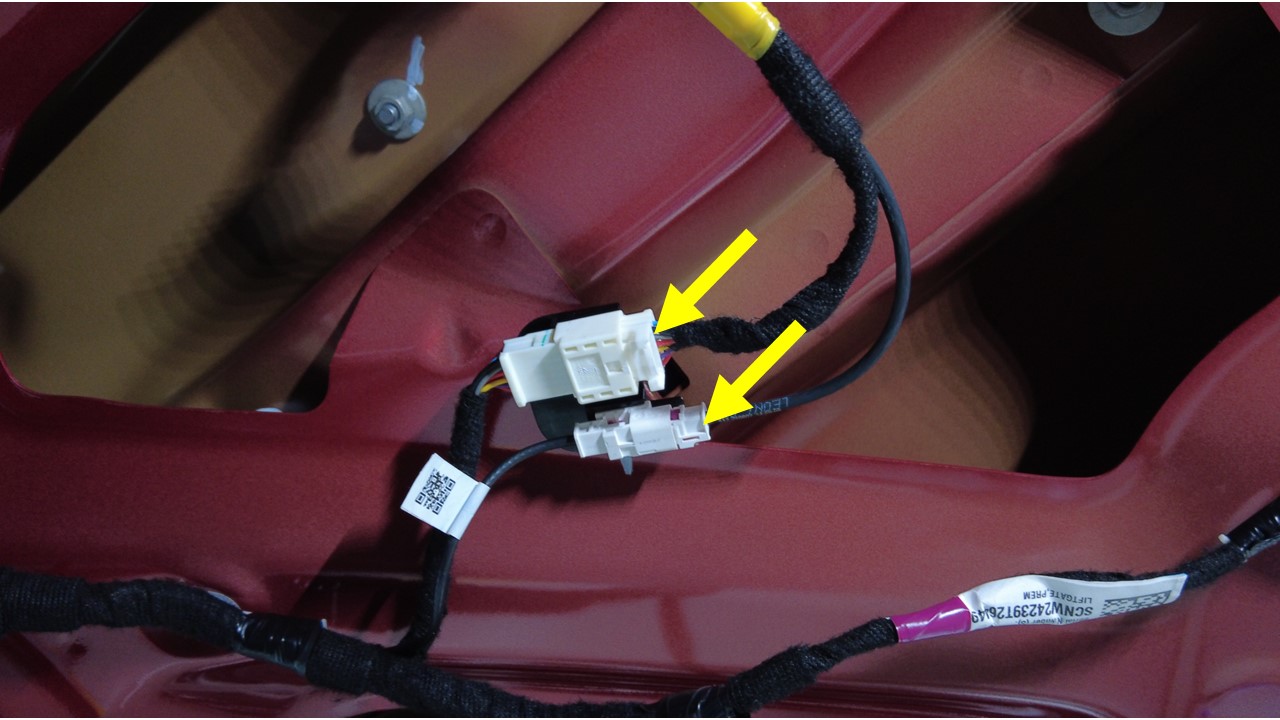

  6. 断开后置摄像头连接器。

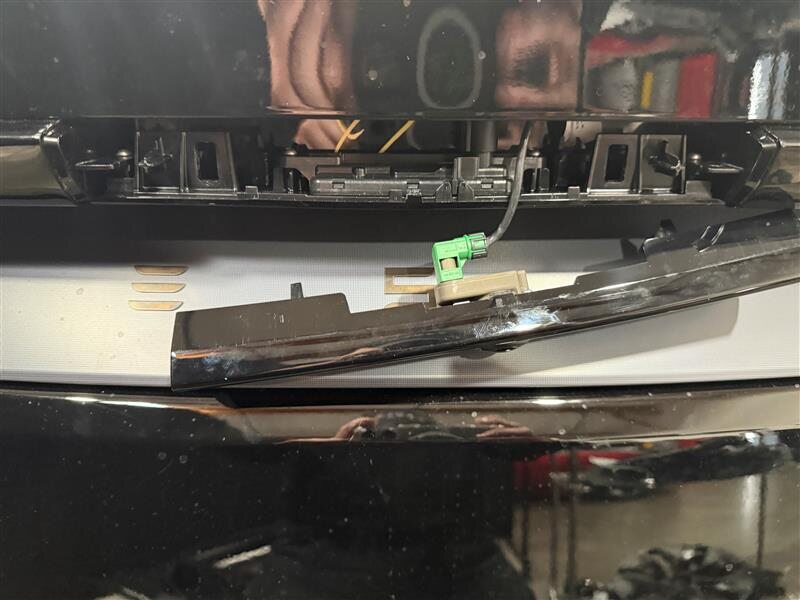

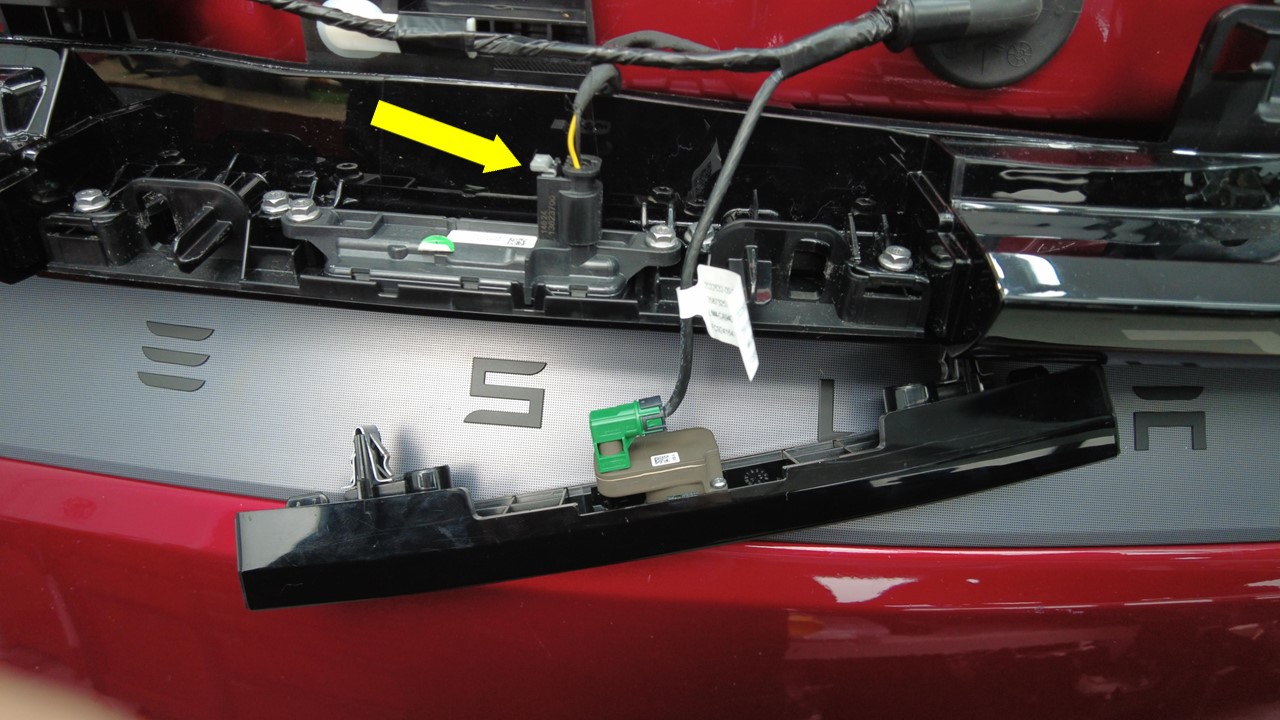

  7. 断开掀背尾门尾灯总成连接器。
  8. 断开掀背尾门延长线连接器。

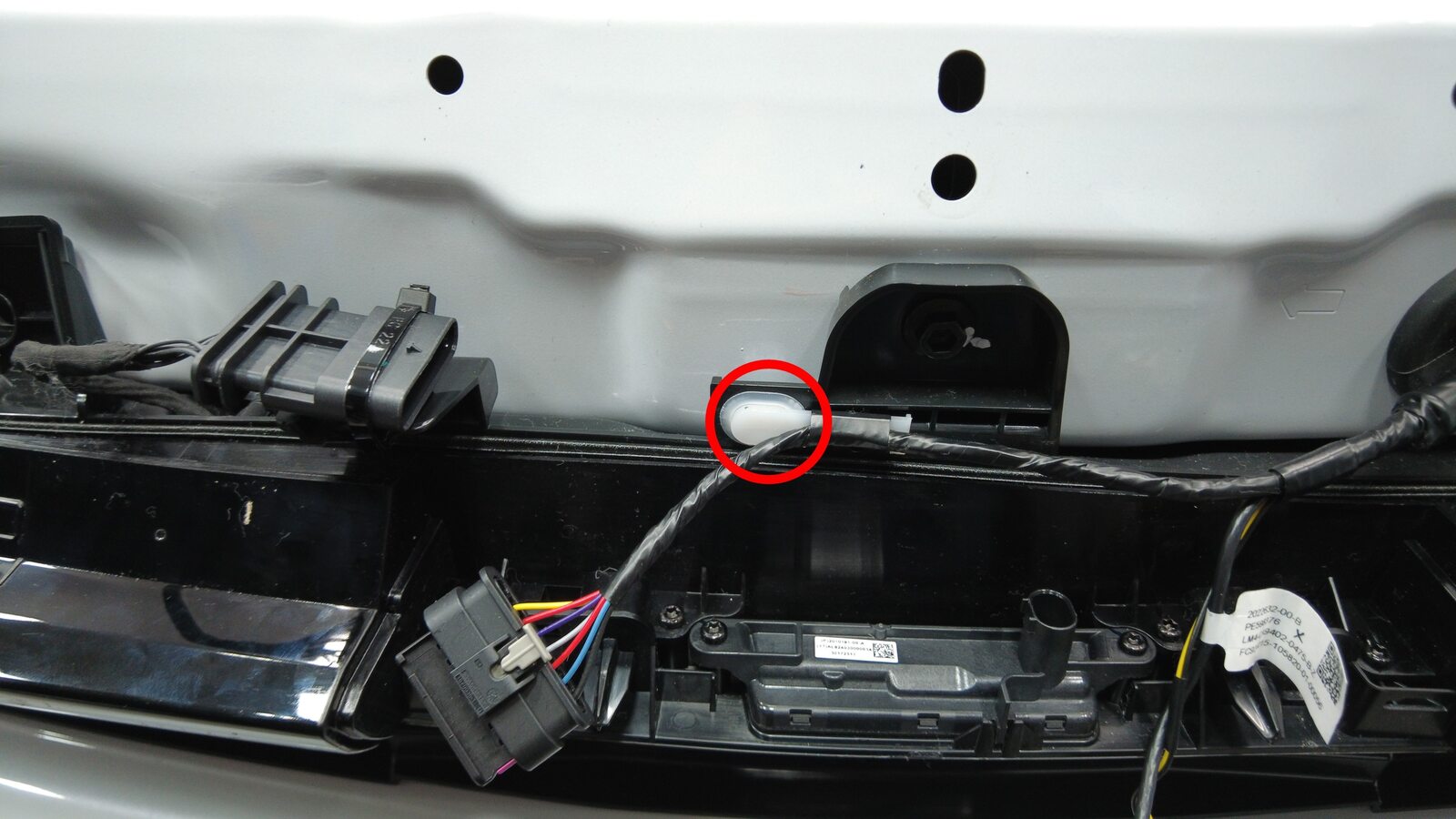

  9. 拆下掀背尾门尾灯总成上的线束夹。

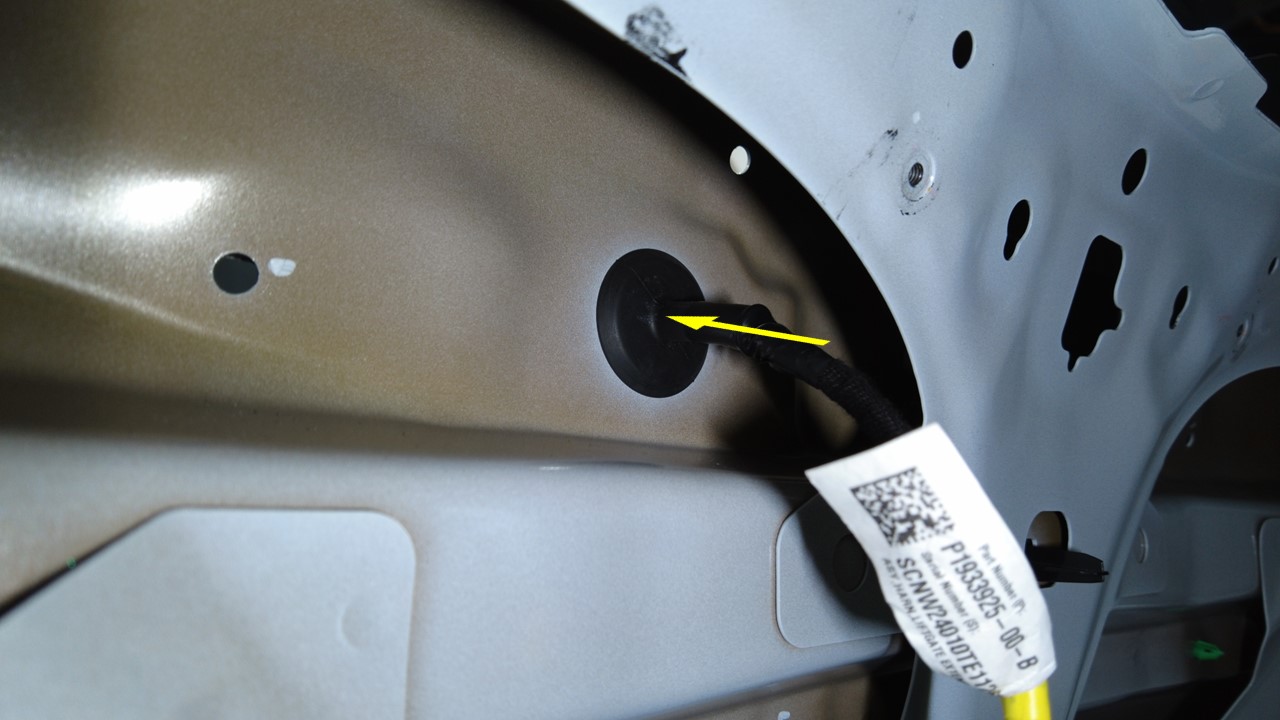

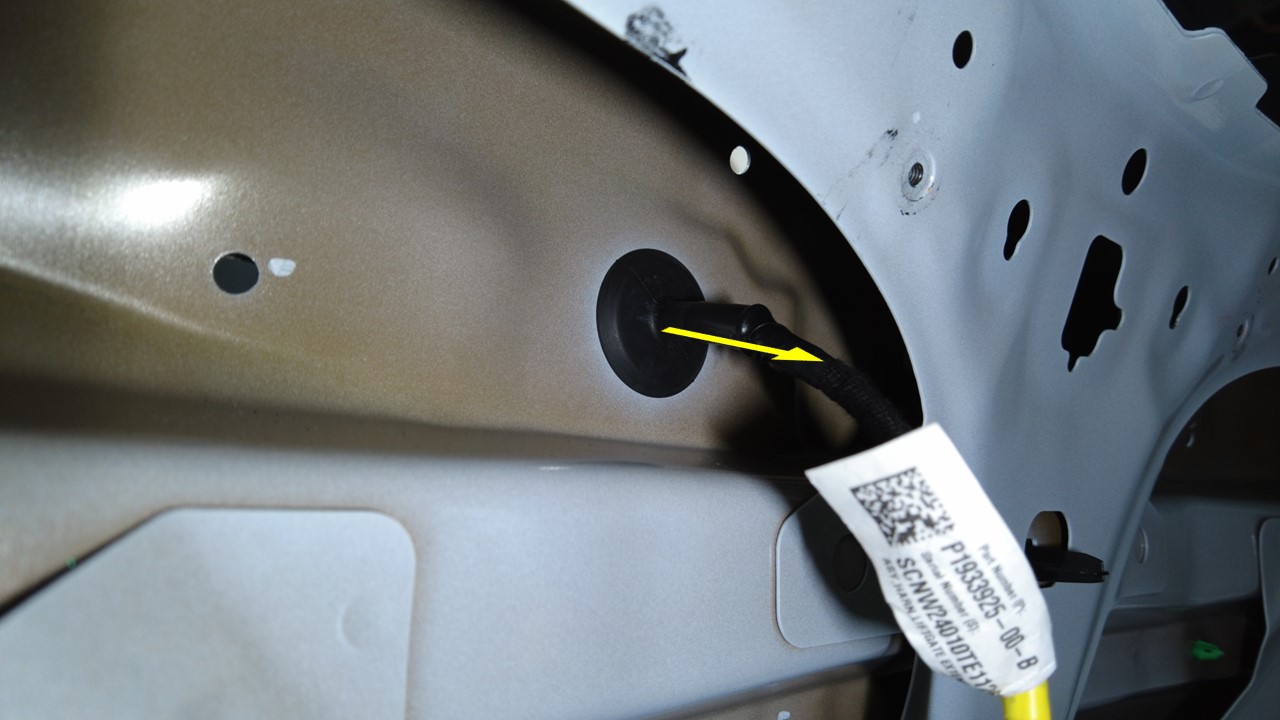

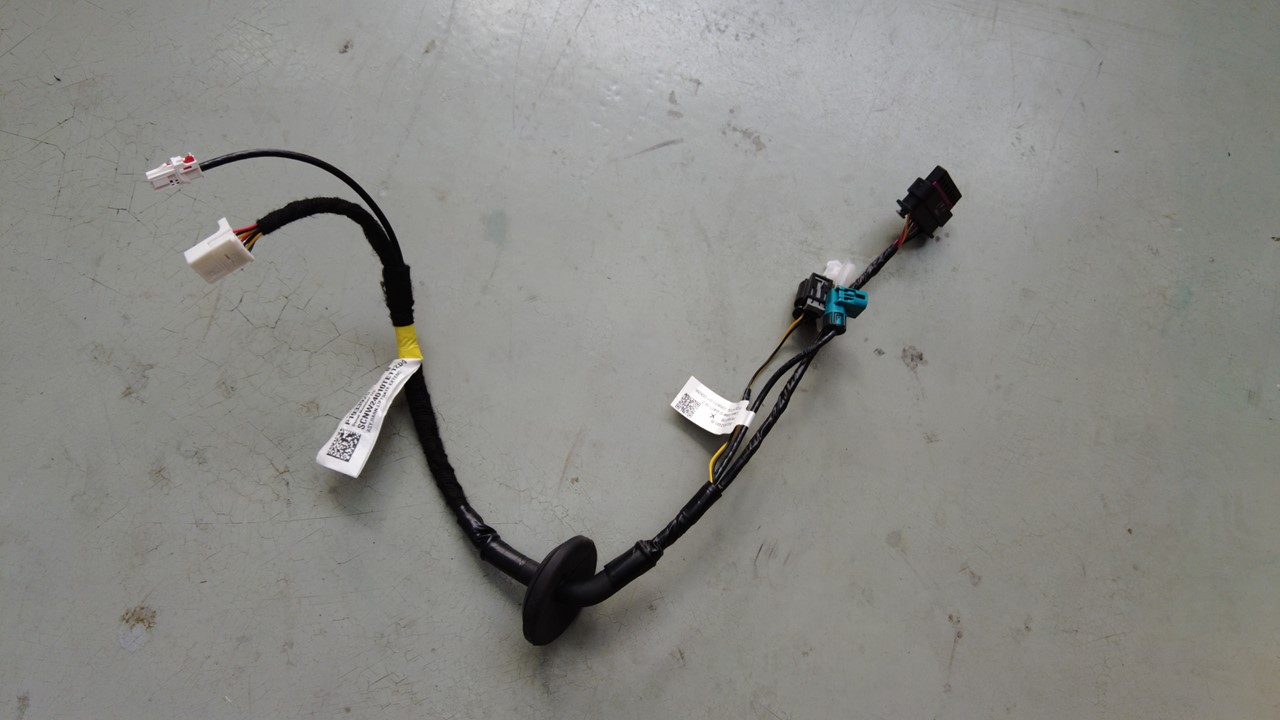

  10. 将掀背尾门延长线从掀背尾门总成上拆下。
    注

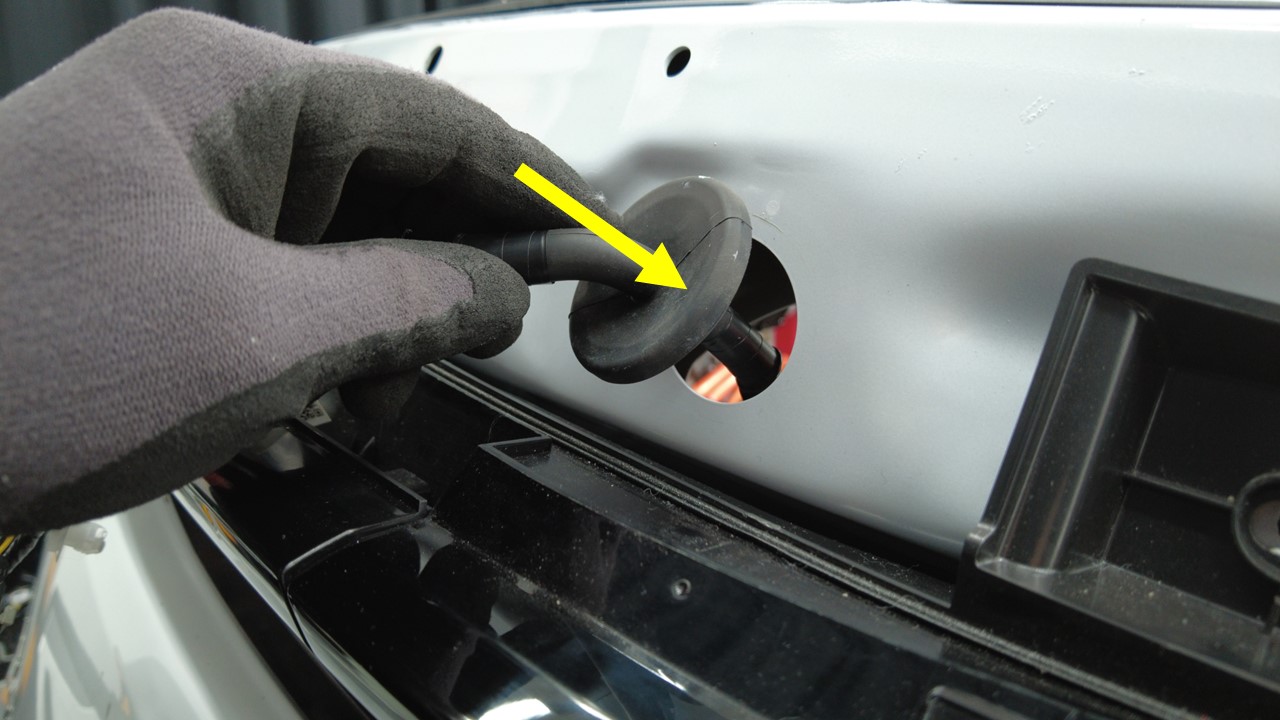

    注意观察掀背尾门内外侧索环安装朝向和线束布设方式。

安装

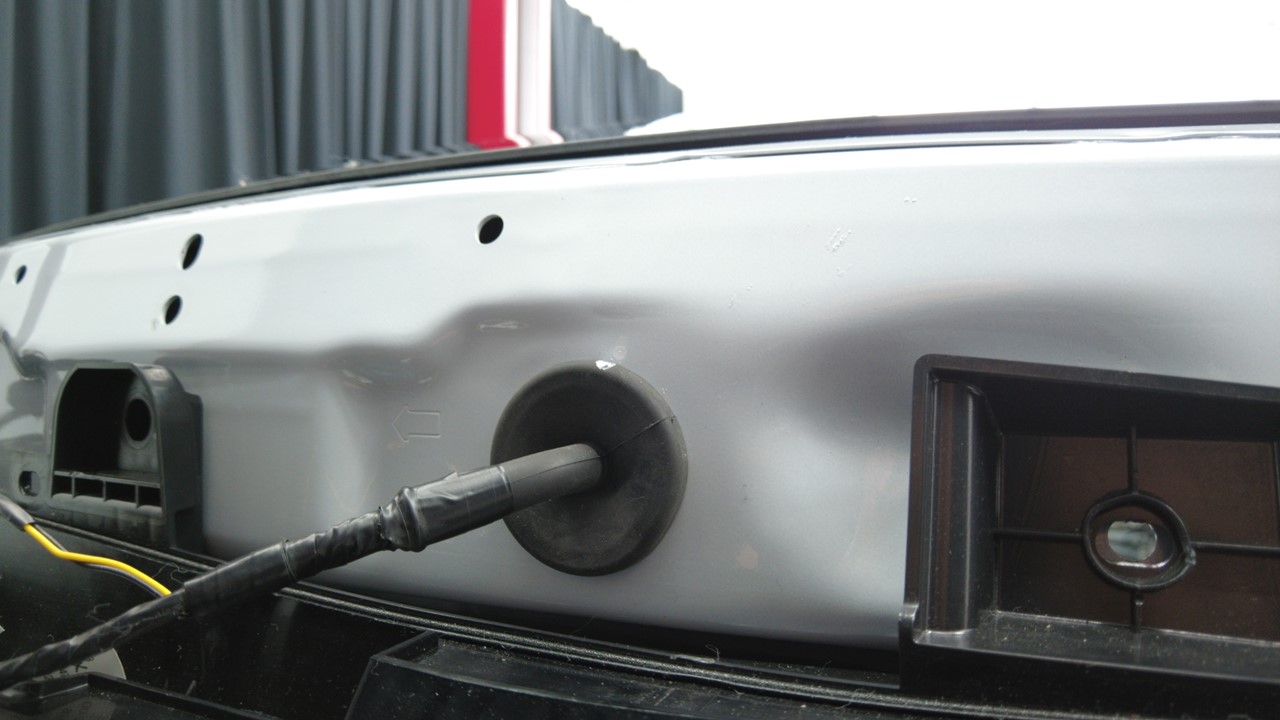

  1. 将掀背尾门延长线塞入掀背尾门并安装索环。
    注

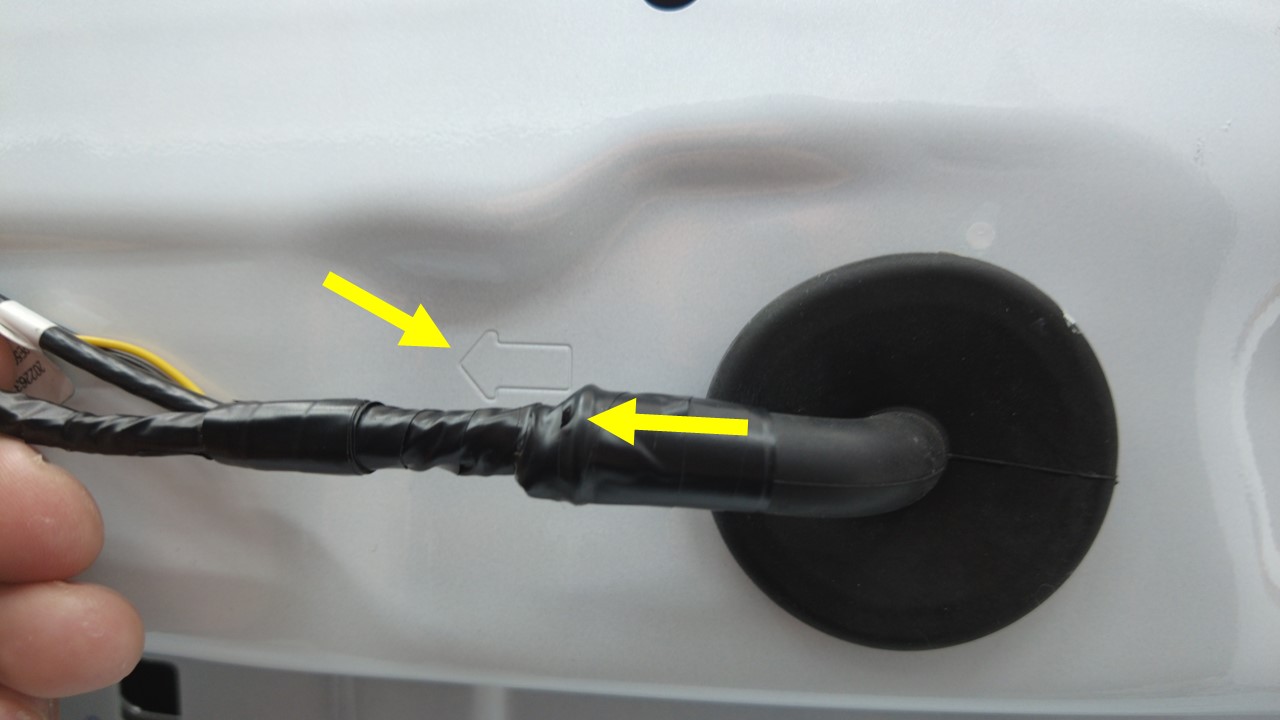

    安装索环，其朝向和位置应与拆卸前一致 ，以确保线束布设正确，不会缠绕。
  2. 连接掀背尾门延长线连接器。
  3. 将线束夹安装到掀背尾门尾灯总成上。
  4. 连接掀背尾门尾灯总成连接器。
  5. 连接掀背尾门把手开关连接器。

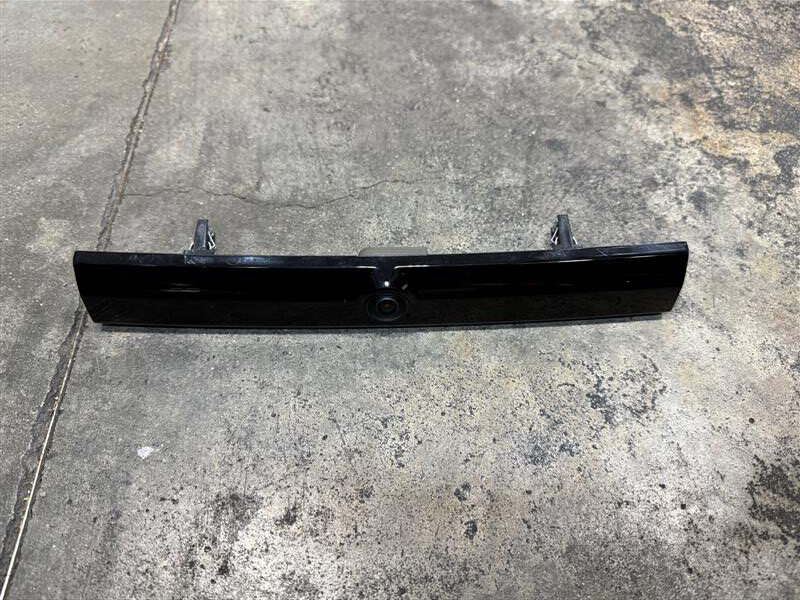

  6. 将三摄像头支架安装到掀背尾门灯总成上。
  7. 安装扰流板外面板。请参阅 扰流板外部面板 ((拆卸和更换))。
  8. 安装扰流板左右盖板。请参阅 侧扰流板盖板 - LH (拆卸和更换)。
  9. 安装调谐质量阻尼器。请参阅 Tuned Mass Damper ((拆卸和更换))。
  10. 安装掀背尾门下饰板。请参阅 饰板 - 下 - 掀背车门 ((拆卸和更换))。
