直流链路 - 正极 ((拆卸和更换))

校正代码 1630010902 2.40 注意：除非本程序中另有明确规定，否则上文所列校正代码及相关 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时深入了解 FRT 及其创建方式。 注意：请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意：请参阅人体工程学注意事项查看安全健康的作业规程。

表 1. 扭矩规格： 直流链路 - 正极 ((拆卸和更换))
描述 扭矩值 推荐工具 重复使用/更换 备注
将直流链路固定到模块的螺母
15 Nm (11.1 lbs-ft) , - 180 degrees, 5 Nm + 35 degrees
  • 电工保护手套
  • 4 英寸加长件
  • 回旋头棘轮/回旋头扭矩扳手
 更换

拆卸

  1. 将正极电池组触点开关从高压电池仓上拆下。请参阅 电池包接触器 - 高压 - 正极 ((拆卸和更换))。

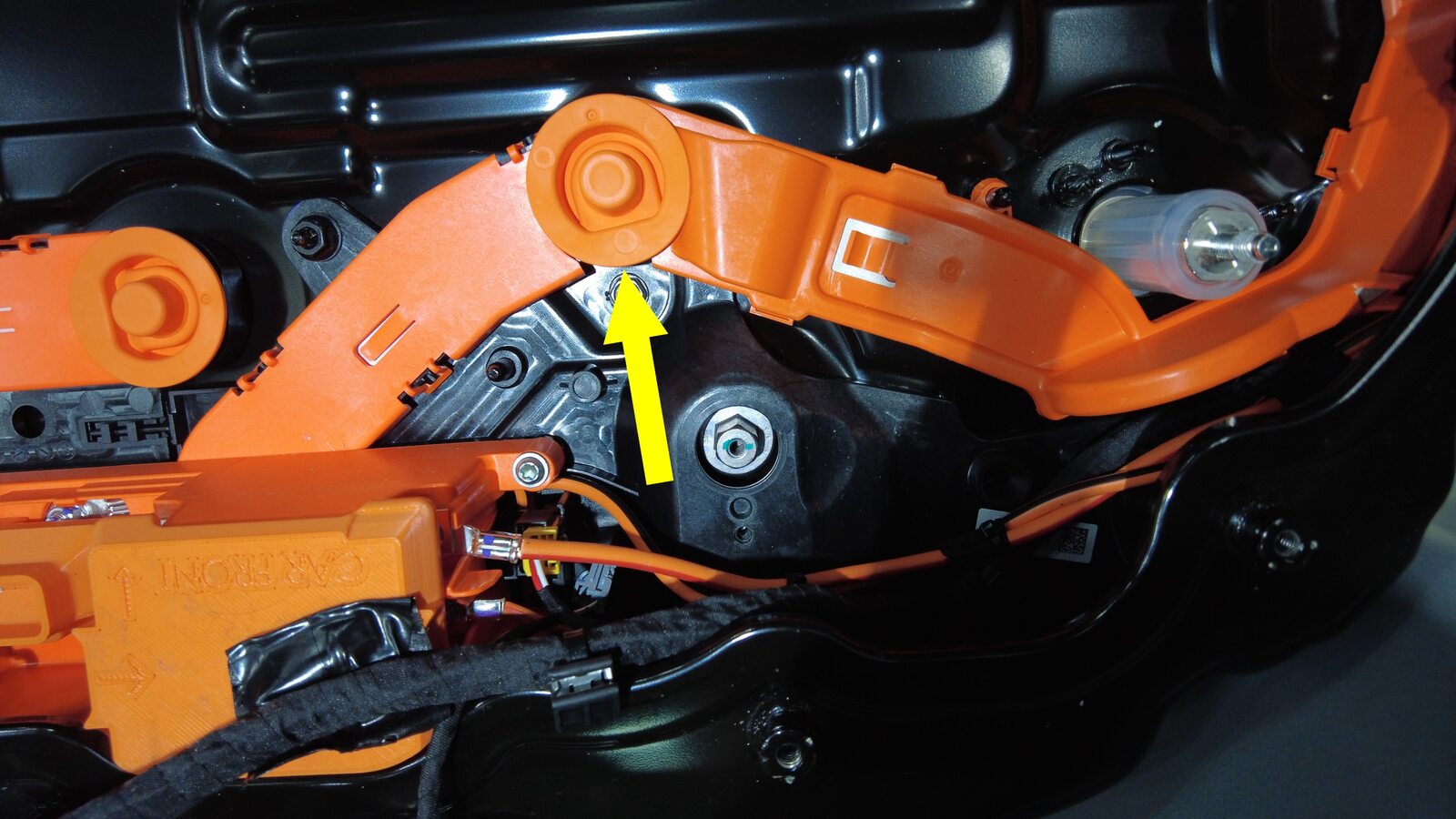

  2. 将正极直流链路高压接头绝缘体从模块上拆下。

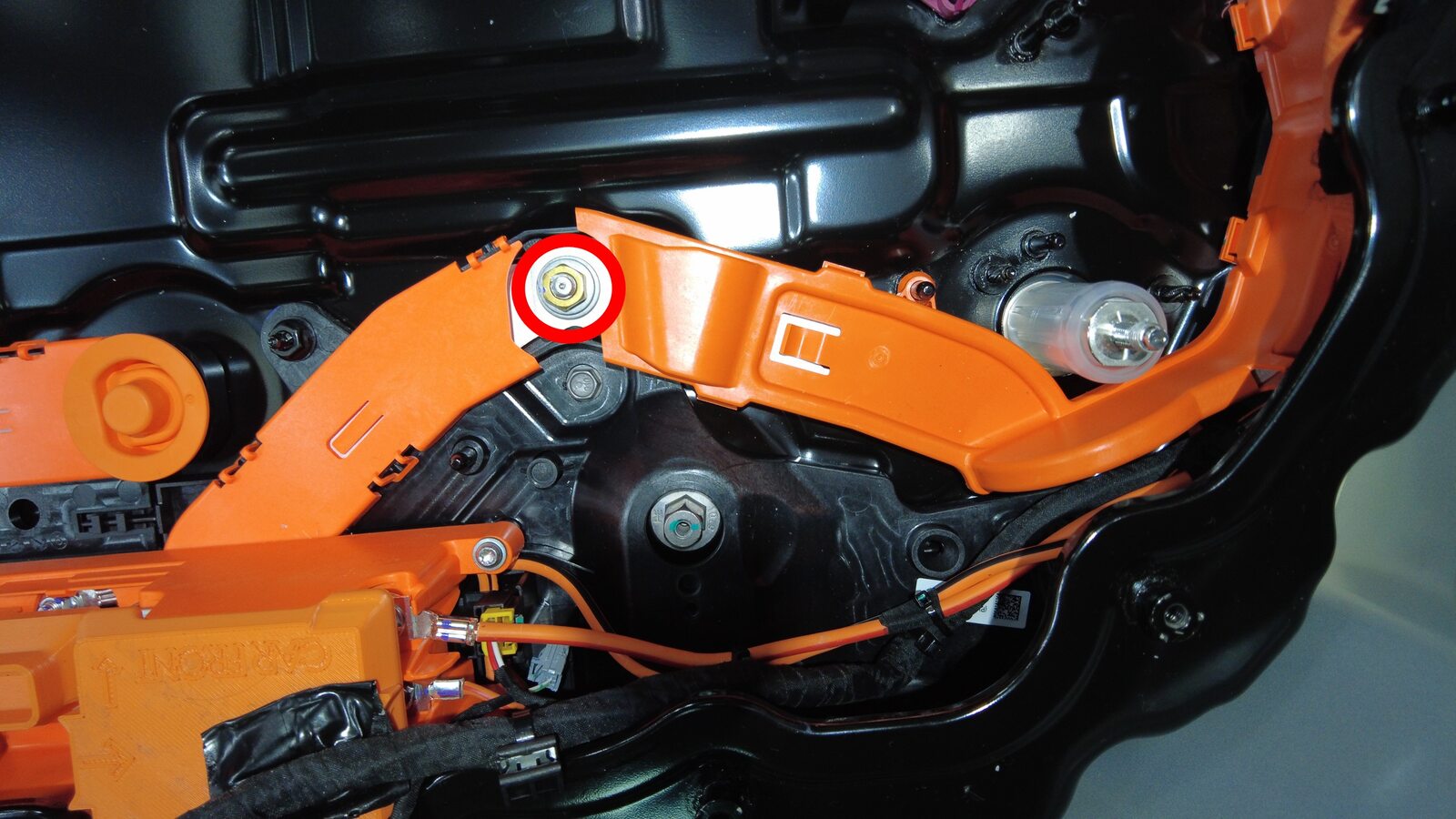

  3. 拆下将直流链路固定到模块的螺母。
    提示
    推荐使用以下工具
    • 电工保护手套
    • 4 英寸加长件
    • 回旋头棘轮/回旋头扭矩扳手

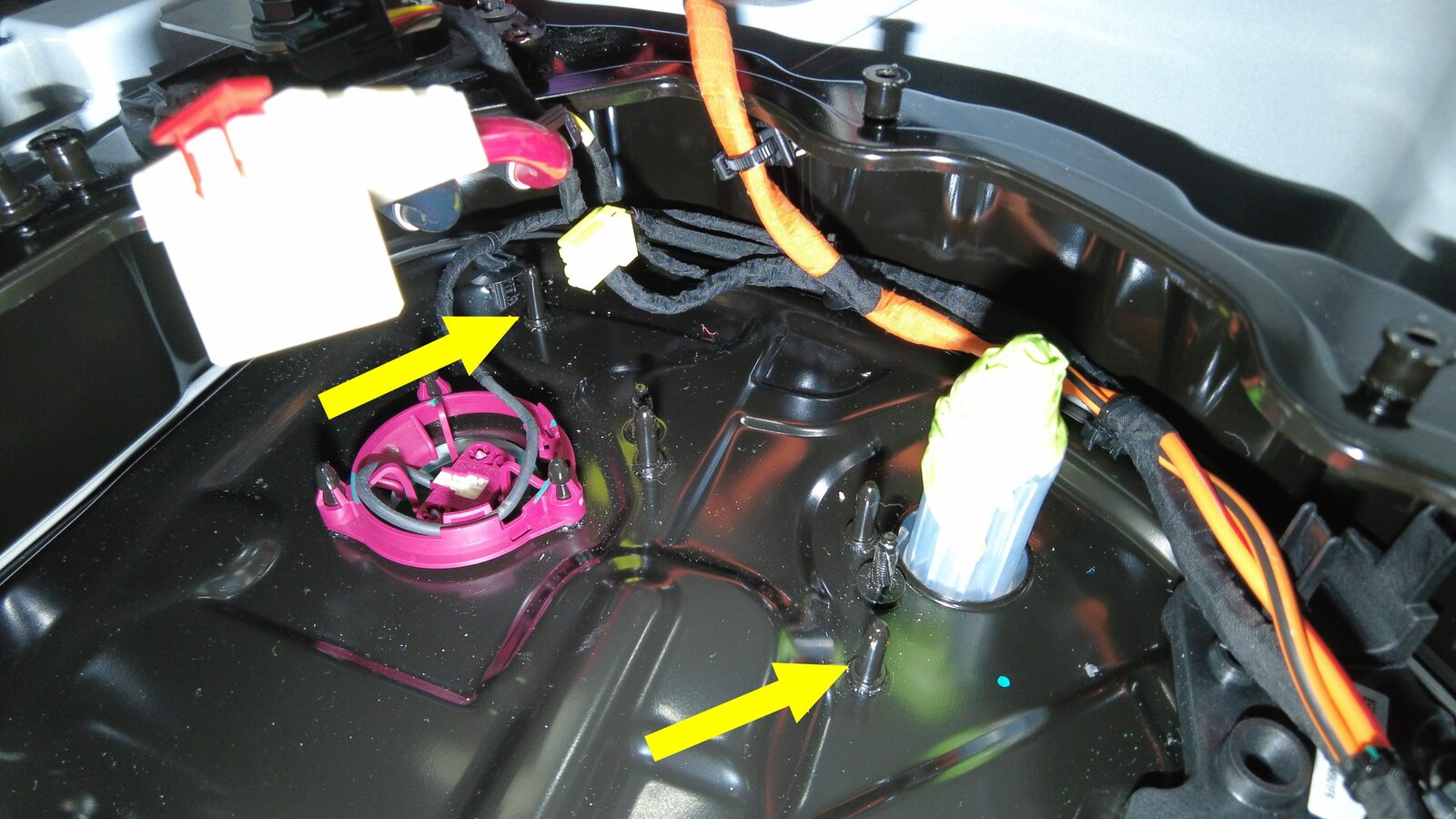

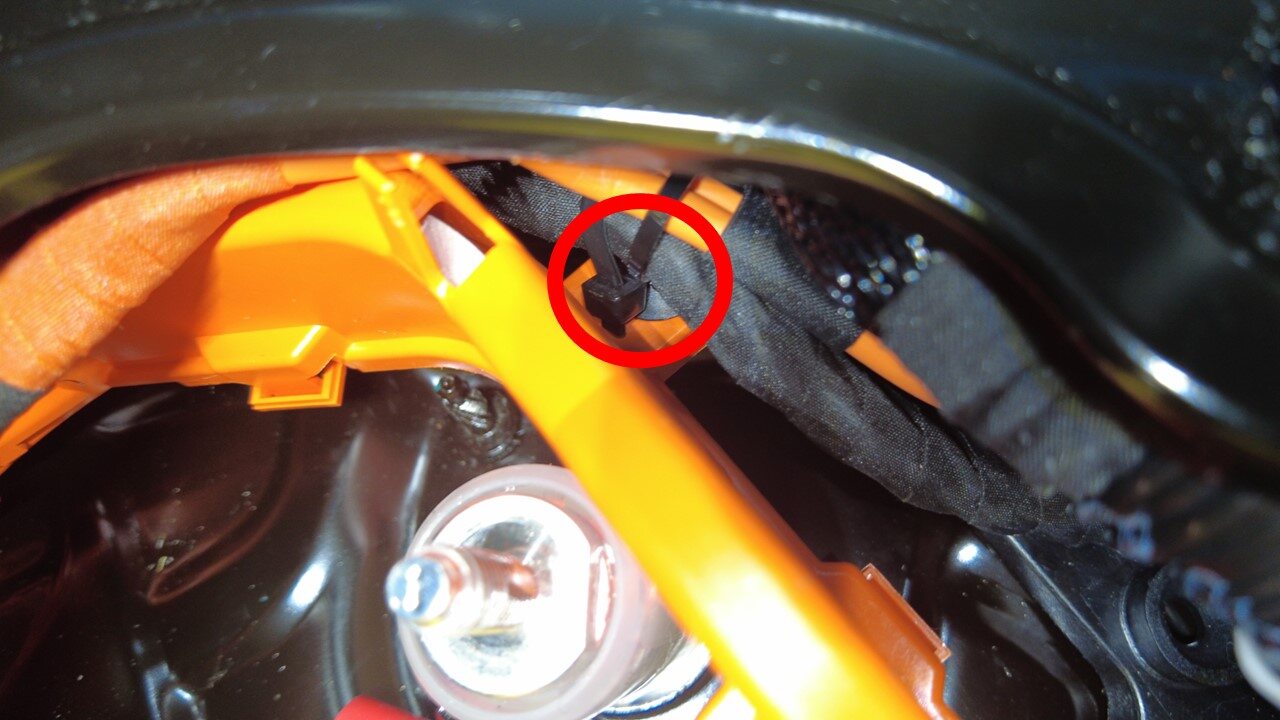

  4. 将高压电池仓线束夹从正极直流链路上拆下。

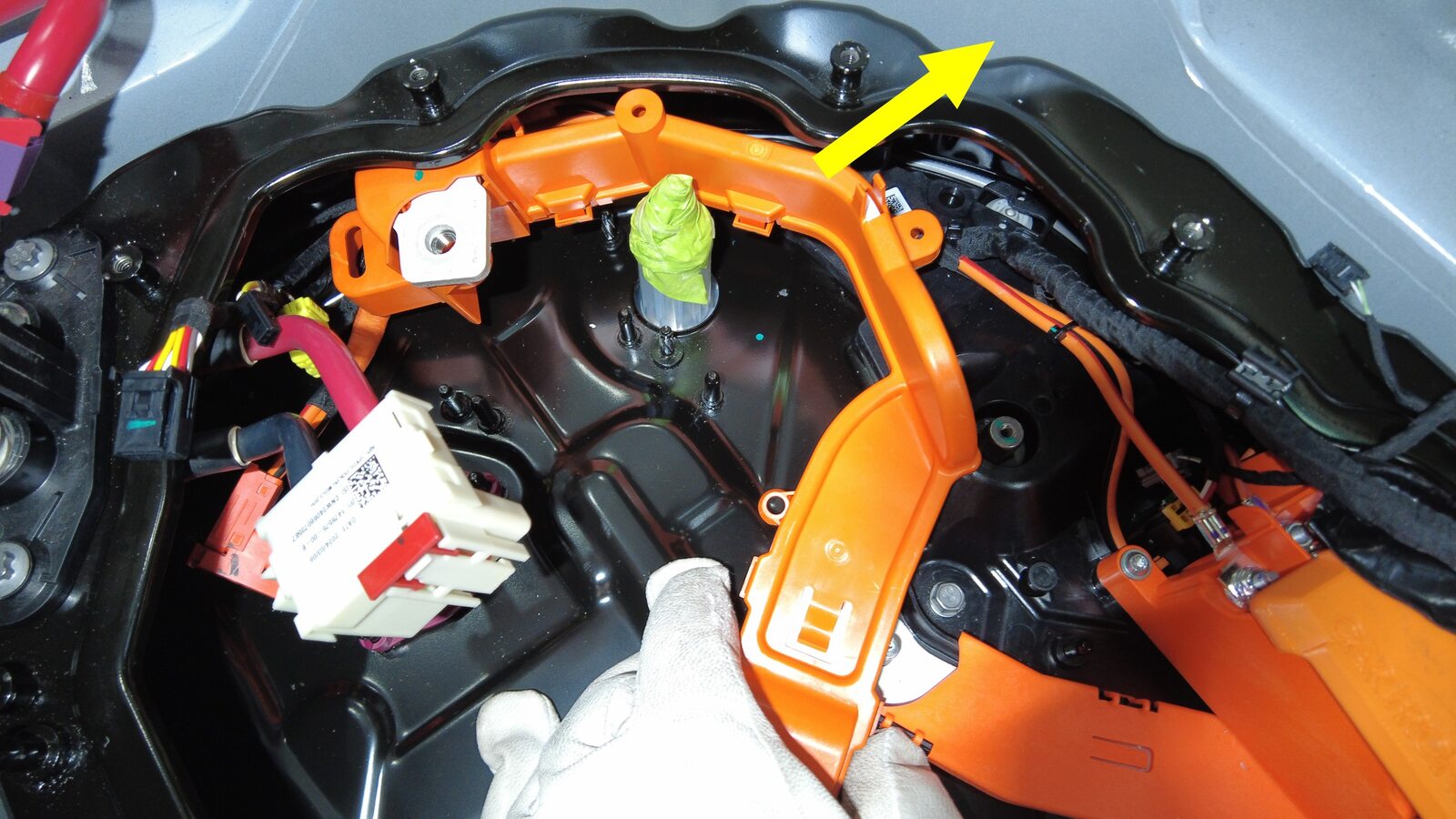

  5. 将正极直流链路从高压电池仓上拆下。

安装

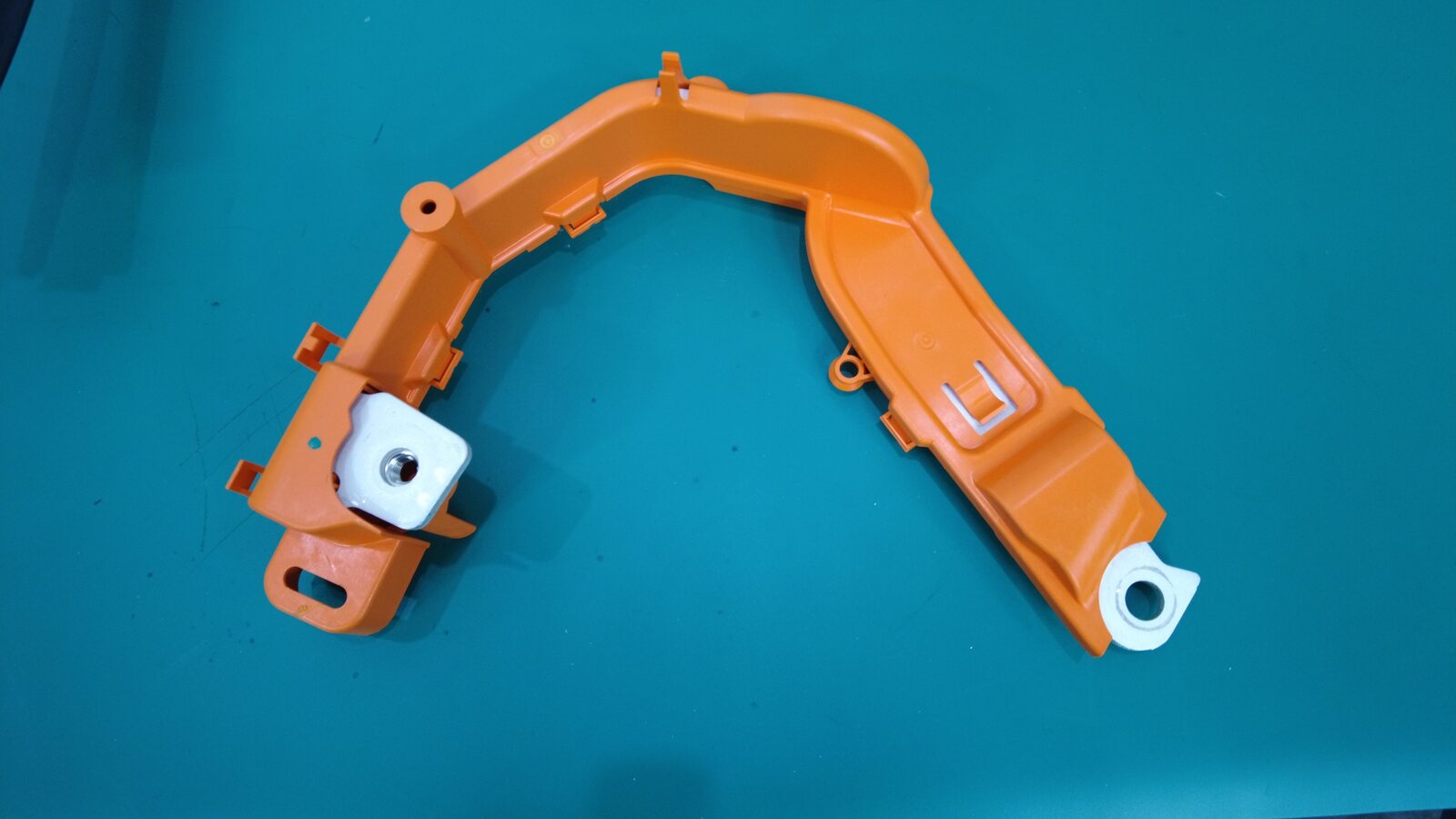

  1. 将正极直流链路放置好，以备安装。

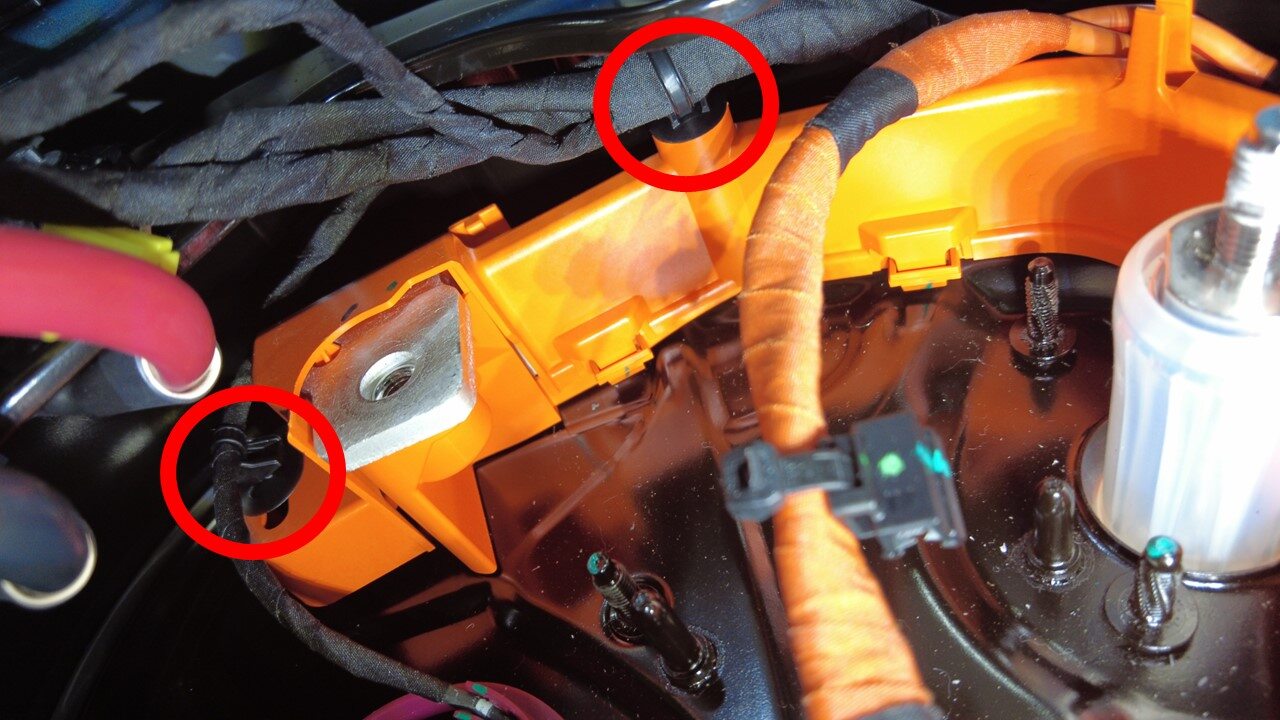

  2. 将高压电池仓线束夹安装到正极直流链路上。
  3. 安装一个新的螺母，将直流链路侧固定到模块 4。
    15 Nm (11.1 lbs-ft) , - 180 degrees, 5 Nm + 35 degrees
    提示
    推荐使用以下工具
    • 电工保护手套
    • 4 英寸加长件
    • 回旋头棘轮/回旋头扭矩扳手
    1. 将螺栓预先拧至 15 Nm。
    2. 将螺栓回拧半圈 (180°)。
    3. 将螺栓再紧固至 5 Nm。
    4. 再将螺栓拧 35 度。
    5. 用油性记号笔标记螺栓。
  4. 将正极直流链路高压接头绝缘体安装到模块上。
  5. 将正极电池组触点开关安装到高压电池仓上。请参阅 电池包接触器 - 高压 - 正极 ((拆卸和更换))。
  6. 升起所有车窗，关闭所有车门。
