线束 - 掀背车门饰板（全轮驱动） ((拆卸和更换))

校正代码 1710051202 FRT 0.18 注意：除非本程序中另有明确规定，否则上文所列校正代码及相关 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时深入了解 FRT 及其创建方式。 注意：请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意：请参阅人体工程学注意事项查看安全健康的作业规程。

拆卸

  1. 拆下掀背尾门下饰板。请参阅 饰板 - 下 - 掀背车门 ((拆卸和更换))。

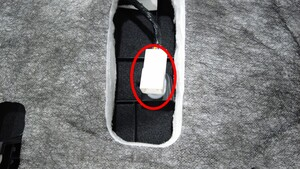

  2. 断开掀背尾门开关连接器。
  3. 断开掀背尾门灯连接器。

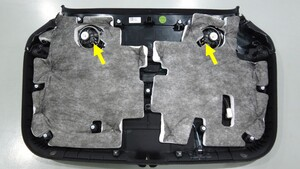

  4. 断开掀背尾门扬声器连接器（2 个）。

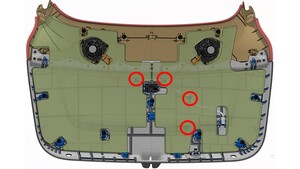

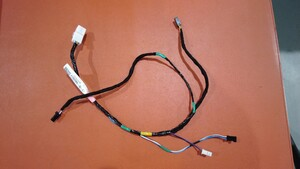

  5. 松开将掀背尾门线束固定到掀背尾门下饰板的夹子和挂钩（4 个），然后将线束从车辆上拆下。

安装

  1. 将掀背尾门线束穿过 NVH 垫，然后安装将掀背尾门线束固定到掀背尾门下饰板的夹子和挂钩（4 个）.
  2. 连接掀背尾门扬声器连接器（2 个）。
  3. 连接掀背尾门灯连接器。
  4. 连接掀背尾门开关连接器。
  5. 安装掀背尾门下饰板。请参阅 饰板 - 下 - 掀背车门 ((拆卸和更换))。
