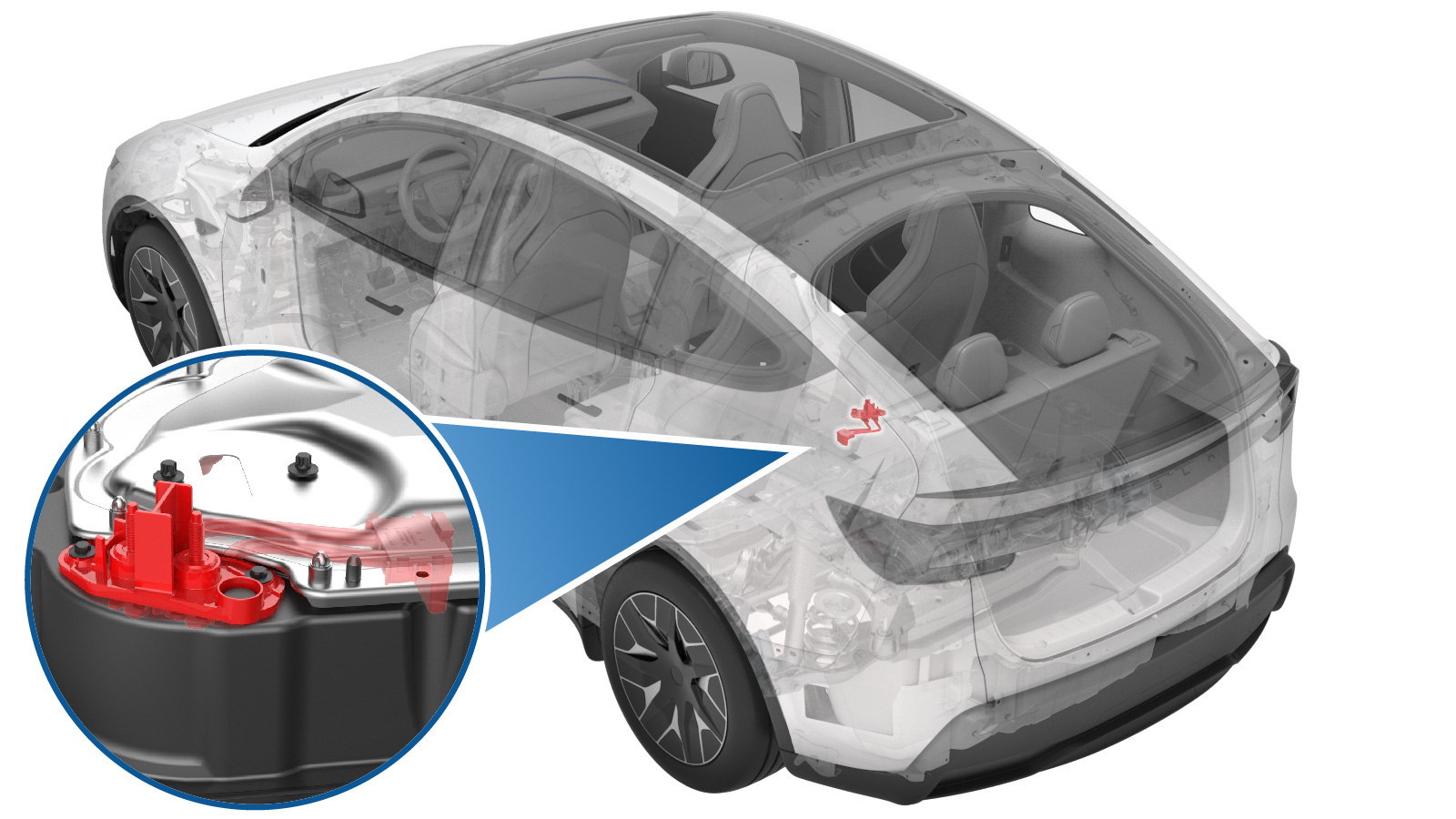

线束 - PCS（第二代 Lite 版）- 12V - 直流电（Model Y L） ((拆卸和更换))

校正代码 16010100102 FRT 1.62 注意：除非本程序中另有明确规定，否则上文所列校正代码及相关 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时深入了解 FRT 及其创建方式。 注意：请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意：请参阅人体工程学注意事项查看安全健康的作业规程。

扭矩规格

表 1. 扭矩规格： 线束 - PCS（第二代 Lite 版）- 12V - 直流电（Model Y L） ((拆卸和更换))
描述 扭矩值 推荐工具 重复使用/更换 备注
将直流-直流直通件固定到高压电池仓的螺栓（2 个）
10 Nm (7.4 lbs-ft)
  • 高压电池仓 1/4 英寸钻头外五角梅花磁性套筒
 重复使用
将直流-直流接地母排固定到高压电池的螺母
9 Nm (6.6 lbs-ft)
  • 13 mm deep socket
 更换 1523698-00-A

拆卸

  1. 拆下高压电池仓盖板。请参阅 盖板 - 高压电池仓（Model Y L） ((拆卸和安装))。

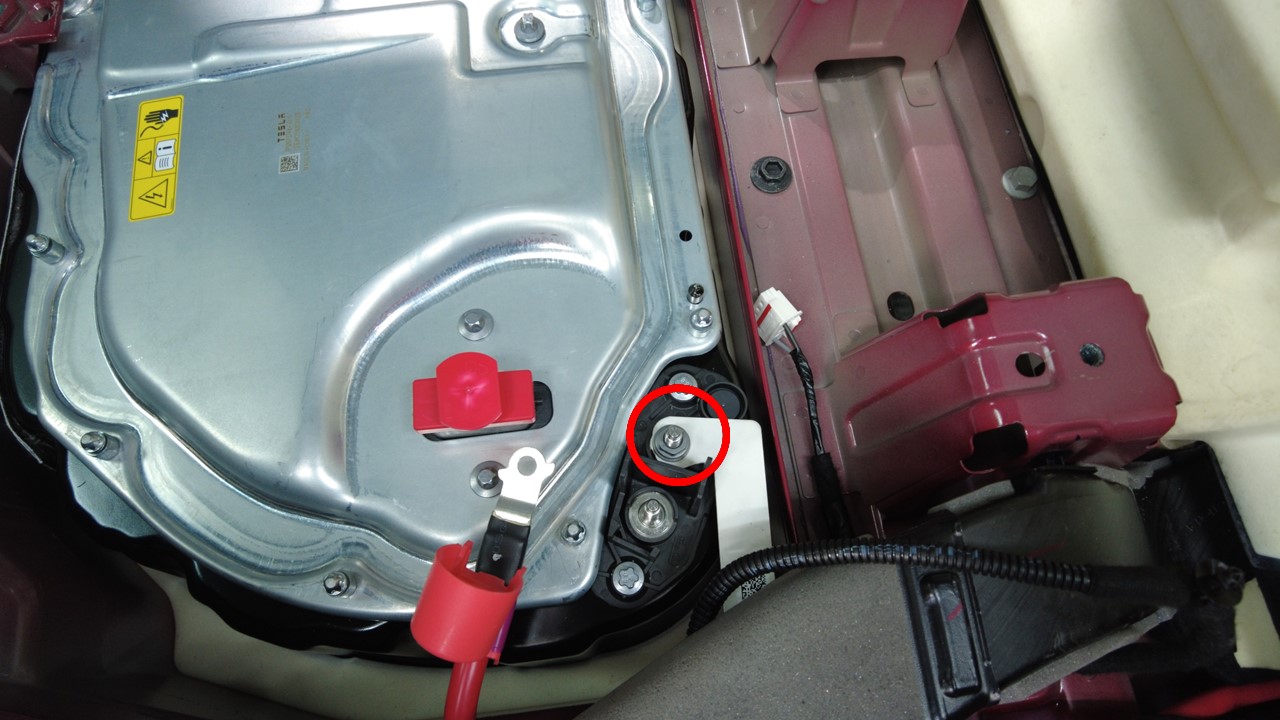

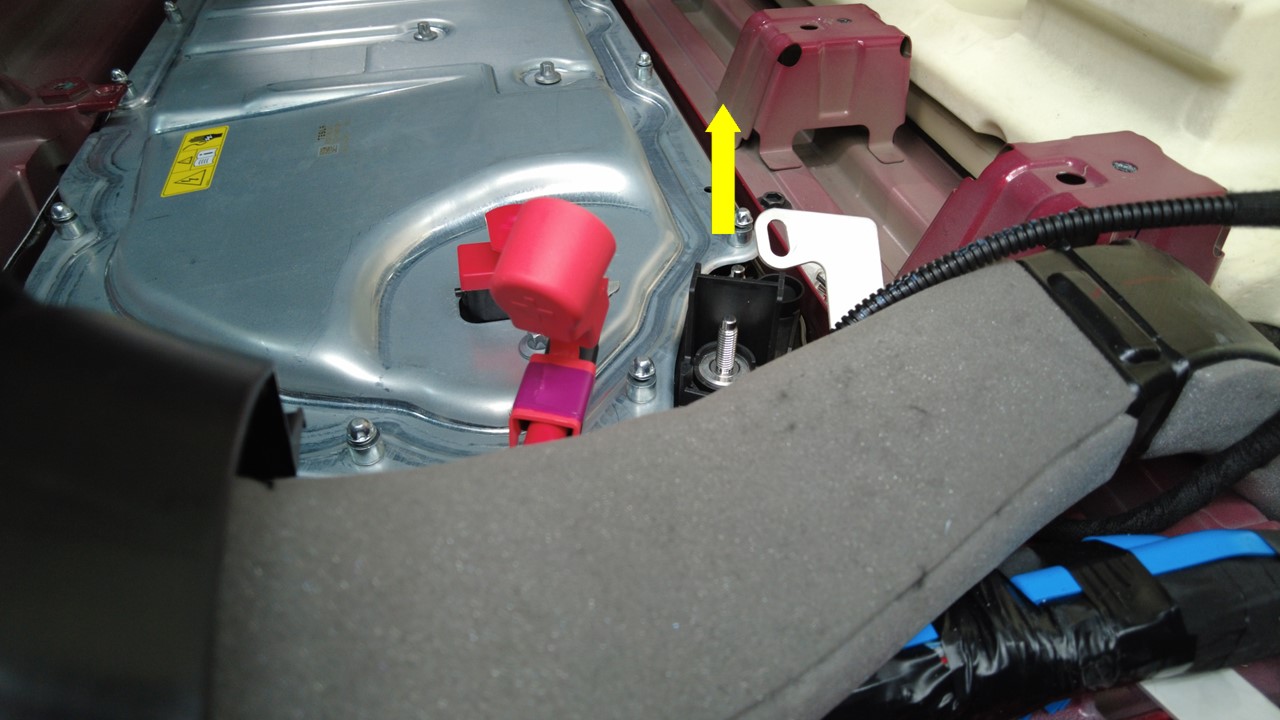

  2. 拆下并弃用将直流-直流接地母排固定到高压电池的螺母，然后轻轻向上提起母排。
    注
    提起时，注意请勿过度弯曲母排。
    提示
    Use of the following tool(s) is recommended:
    • 13 mm deep socket
  3. 安装高压控制器 (HVC) 逻辑盖。
  4. 拆下烟火断接开关。请参阅 烟火隔离开关 - 高压电池 ((拆卸和更换))。

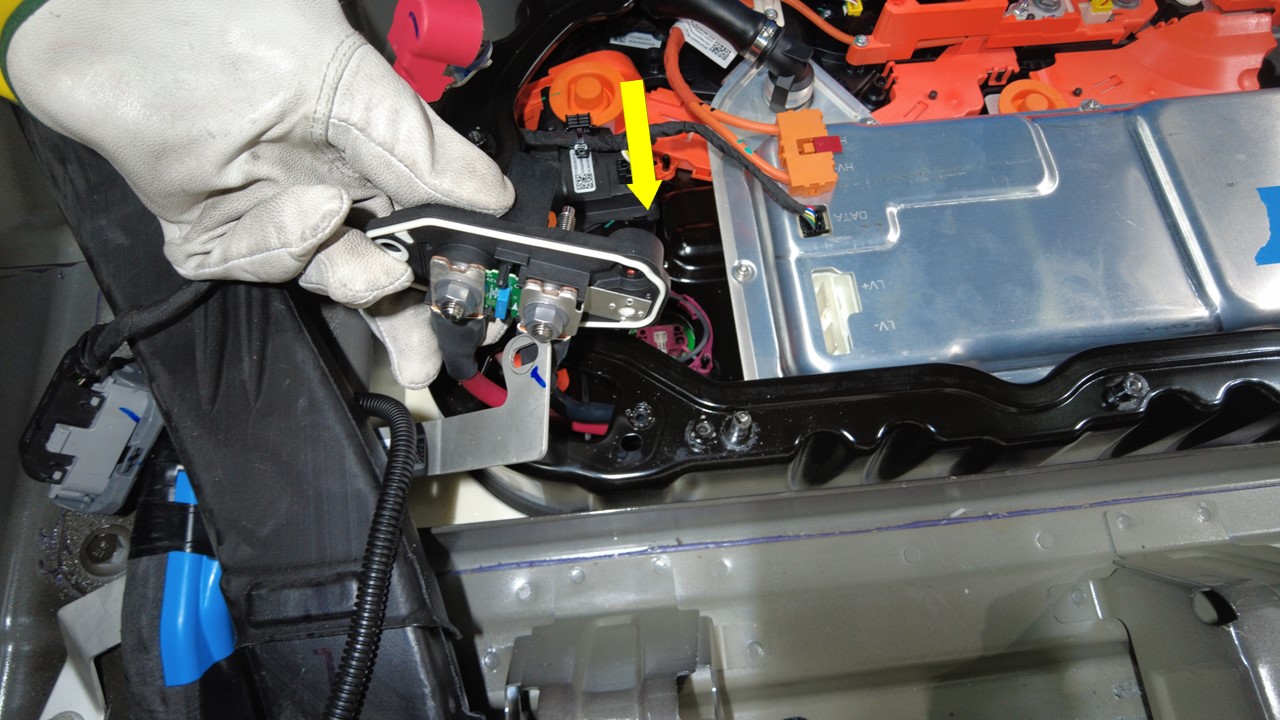

  5. 使用弹力绳提起高压控制器 (HVC) 并将其紧固到车身。

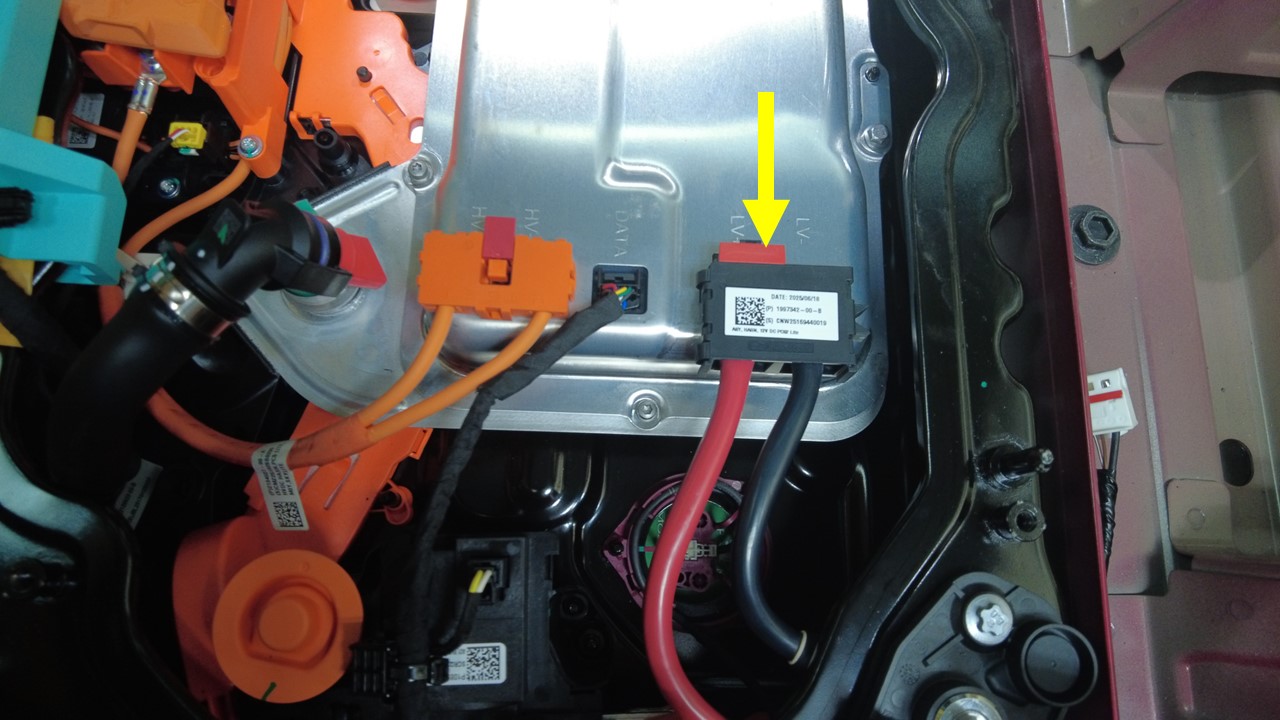

  6. 向上拉动锁片，将功率转换系统 2 (PCS2) Lite 12V 连接器从 PCS2 Lite 上断开。

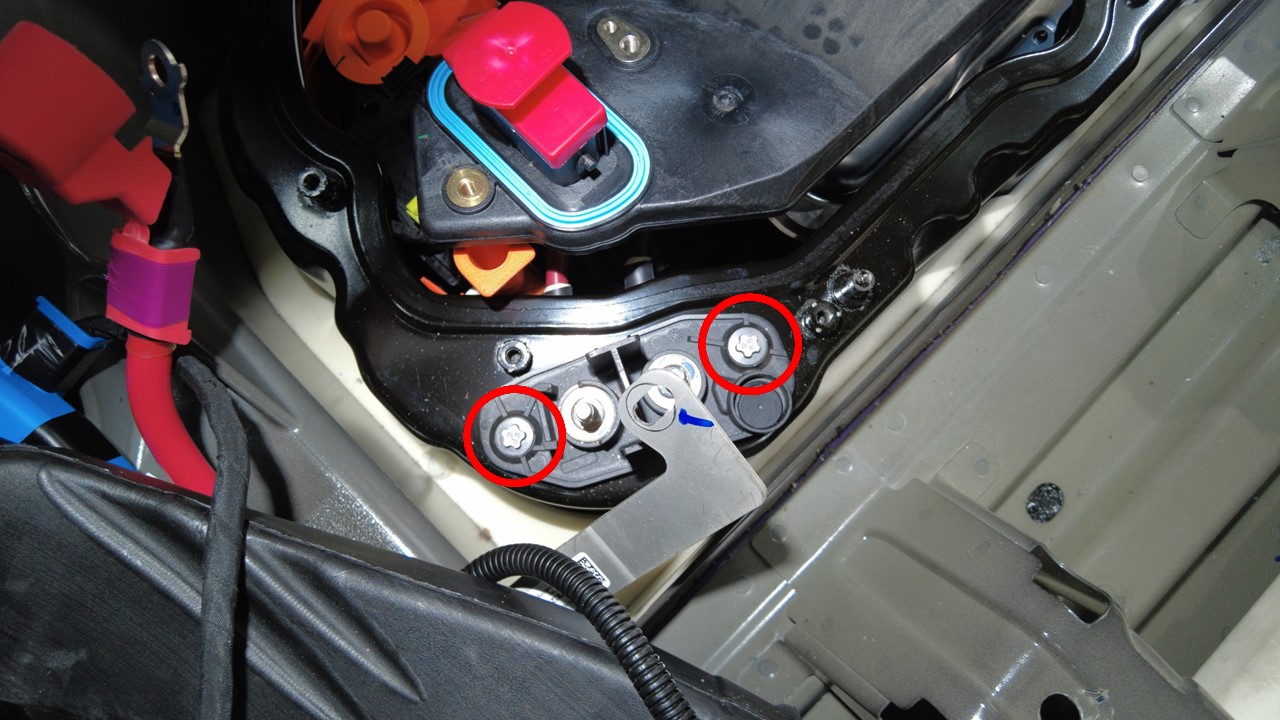

  7. 拆下将直流-直流直通件固定到高压电池仓的螺栓（2 个）。
    提示
    推荐使用以下工具
    • 高压电池仓 1/4 英寸钻头外五角梅花磁性套筒

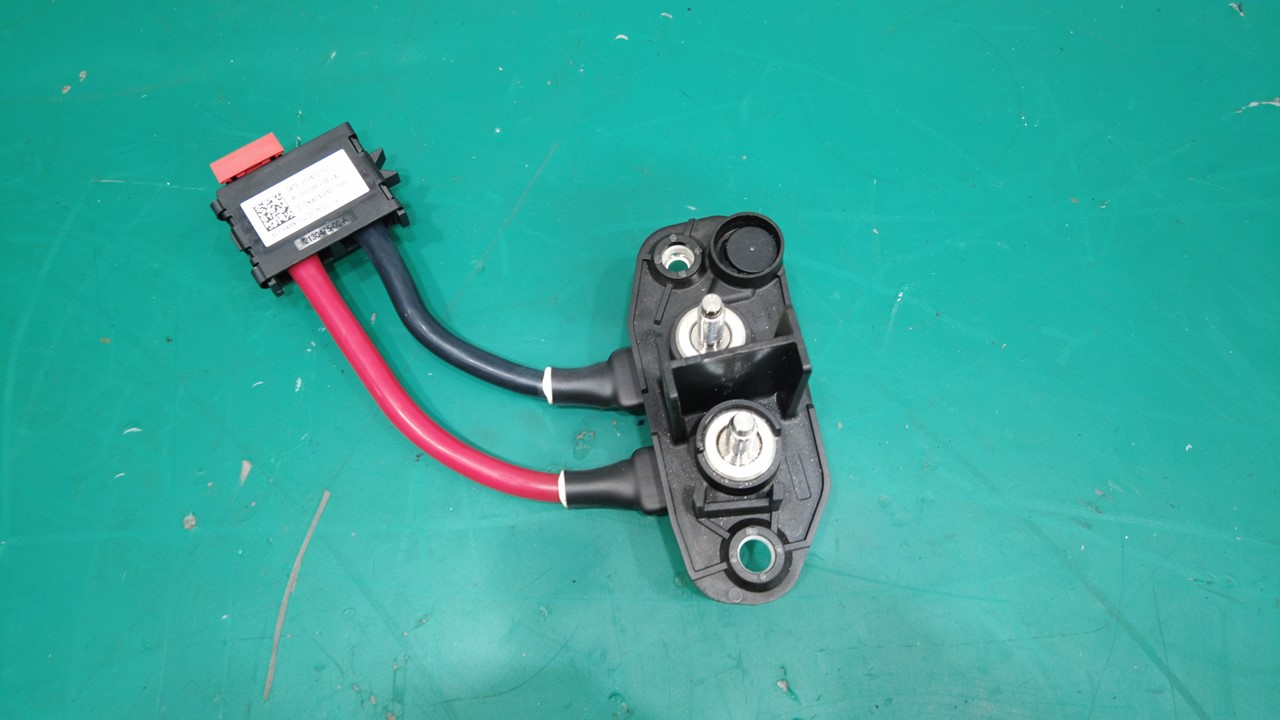

  8. 将 12V 直流 PCS2 Lite 线束从高压电池仓上拆下。
    警告
    请特别注意勿对线缆绝缘层造成金属损伤；如果出现损伤，则不可重复使用线束。

更换

  1. 将 12V 直流 PCS2 Lite 线束放置到高压电池仓上，以备安装。
    警告
    请特别注意勿对线缆绝缘层造成金属损伤；如果出现损伤，则不可重复使用线束。
  2. 安装将直流-直流直通件固定到高压电池仓的螺栓（2 个）。
    10 Nm (7.4 lbs-ft)
    提示
    推荐使用以下工具
    • 高压电池仓 1/4 英寸钻头外五角梅花磁性套筒
    注
    紧固螺栓后进行标记。
  3. 向下按压 PCS2 Lite 12V 连接器并向下推动锁片以紧固连接器，将连接器连接到 PCS2 Lite 上，确保连接器完全就位。

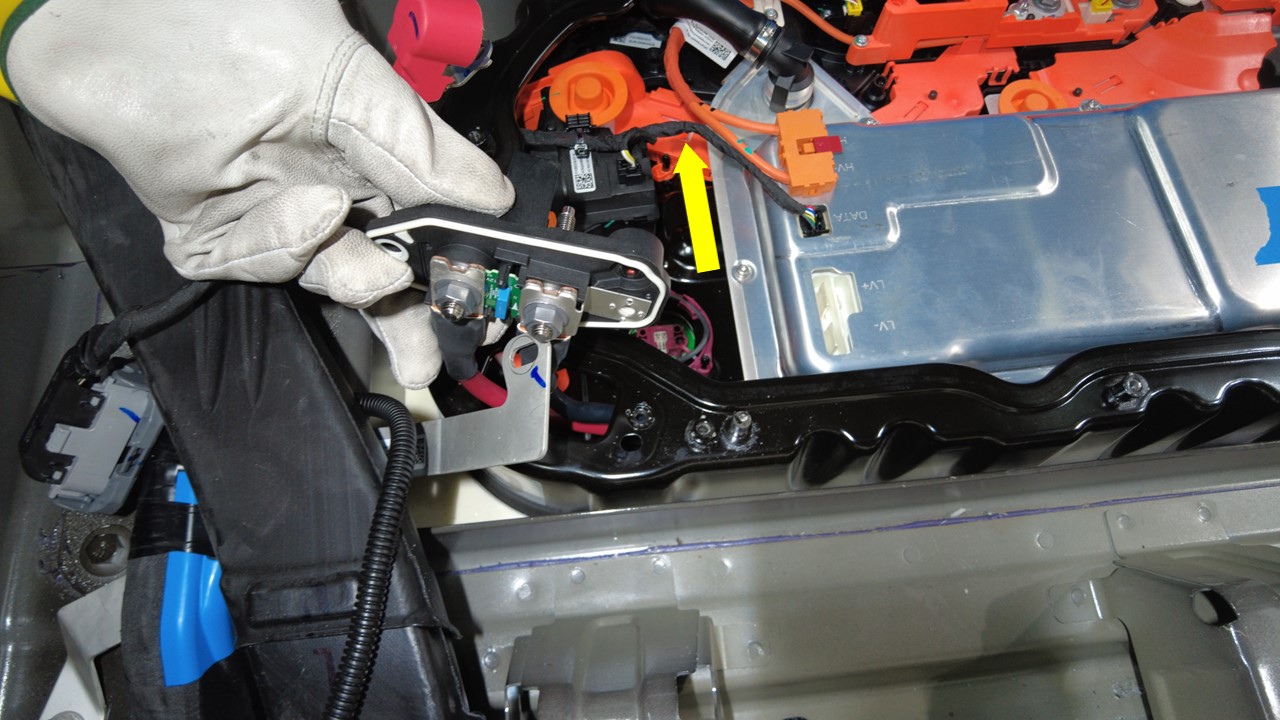

  4. 松开弹力绳，将高压控制器放置在 PCS2 Lite 上。
  5. 安装烟火断接开关。请参阅 烟火隔离开关 - 高压电池 ((拆卸和更换))。
  6. 拆下高压控制器逻辑盖。
  7. 重新安装直流直流接地母排，然后安装将直流-直流接地母排固定到高压电池的螺母。
    9 Nm (6.6 lbs-ft)
    注
    轻轻下压母排。
    提示
    Use of the following tool(s) is recommended:
    • 13 mm deep socket
  8. 安装高压电池仓盖板。请参阅 盖板 - 高压电池仓（Model Y L） ((拆卸和安装))。
