衬套 - 右 - 前 3DU ((拆卸和更换))

校正代码 3901020302 FRT 2.25 注意：除非本程序中另有明确规定，否则上文所列校正代码及相关 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时深入了解 FRT 及其创建方式。 注意：请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意：请参阅人体工程学注意事项查看安全健康的作业规程。

拆卸

  1. 将前副车架和前驱动电机总成从车辆上降下。请参阅 前副车架总成（双电机） ((拆卸和更换))。
    注
    无需将左右外横拉杆以及前平衡杆从总成上分离。

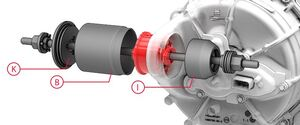

  2. 将变速箱衬套拆卸皮碗和螺柱安装到右侧衬套上，然后使用皮碗 K、B 和 I 使衬套从前驱动电机脱离。
    注
    安装或拆卸套管时，请始终向轴承方向持续施加扭力。按压套管，直至皮碗和套管总成完全脱离前驱动电机。
    提示
    推荐使用以下工具
    • 22 毫米 12 角组合扳手
    • 22 毫米回旋头棘轮组合扳手

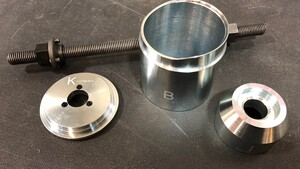

    • 驱动电机衬套组件
  3. 将皮碗和旧的衬套从螺纹柱上拆下。

安装

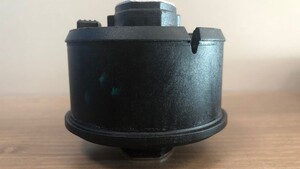

  1. 将衬套按压皮碗和新衬套安装到位。
  2. 使用皮碗 L、J 和 C 下压衬套，将其压入前驱动电机。
    注

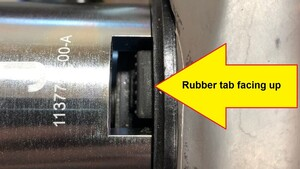

    安装新套管时，确保橡胶锁片在皮碗 J 顶部可视。安装或拆卸套管时，请始终向轴承方向持续施加扭力。按压新衬套，直至衬套上的法兰与前驱动电机罩壳接触。
    提示
    推荐使用以下工具
    • 22 毫米 12 角组合扳手
    • 22 毫米回旋头棘轮组合扳手
    • 驱动电机衬套组件
  3. 将皮碗从前驱动电机上拆下，然后检查右侧衬套定位。
  4. 将前副车架和前驱动电机总成安装到车辆上。请参阅 前副车架总成（双电机） ((拆卸和更换))。
