制动片套件 - 前（后轮驱动） ((拆卸和更换))
校正代码
3301010902
0.66
注意：除非本程序中另有明确规定，否则上文所列校正代码及相关 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。
注意：请参阅平均维修工时深入了解 FRT 及其创建方式。
注意：请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
注意：请参阅人体工程学注意事项查看安全健康的作业规程。
- 2026-02-12: 全面修订了程序。
- 2025-07-01: 更新了制动器磨合步骤。
设备：
- 1082171-10-A/1082171-00-A - S 型钩
- 1134786-00-A - M3 制动钳扩张器
警告
制动液会溶解车漆。站在车旁，使用干净毛巾和大量清水将洒在漆面上的制动液清洗干净。
注
根据当地的环境法规处理使用过的制动液。
扭矩规格
| 描述 | 扭矩值 | 推荐工具 | 重复使用/更换 | 备注 |
|---|---|---|---|---|
| 将左前制动软管支架固定到转向节的螺栓 |
 5 Nm (3.7 lbs-ft) |
|
重复使用 | |
| 将左前制动钳固定到制动钳支架的螺栓（2 个） |
32 Nm (23.6 lbs-ft) |
|
更换 | 制动片套件中配有螺栓 |
程序
-
做好车辆举升准备。请参阅 举升车辆 - 双柱举升机。
警告确保车辆未处于充电状态。
- 打开 LH 前车门，降下车窗。
- 拆卸前备箱后部挡板。请参阅 前备箱挡板 - 后部（拆卸和更换）。
- 将吸收性材料放置在制动液储液罐区域下方。
- 清洁制动液储液罐周围区域并拆下制动液储液罐罐盖。
- 拆下 LH 和 RH 前车轮。请参阅 轮毂总成（拆卸和安装）。
-
拆下将左前制动软管支架固定到转向节的螺栓。
提示推荐使用以下工具
- 10 毫米套筒扳手
-

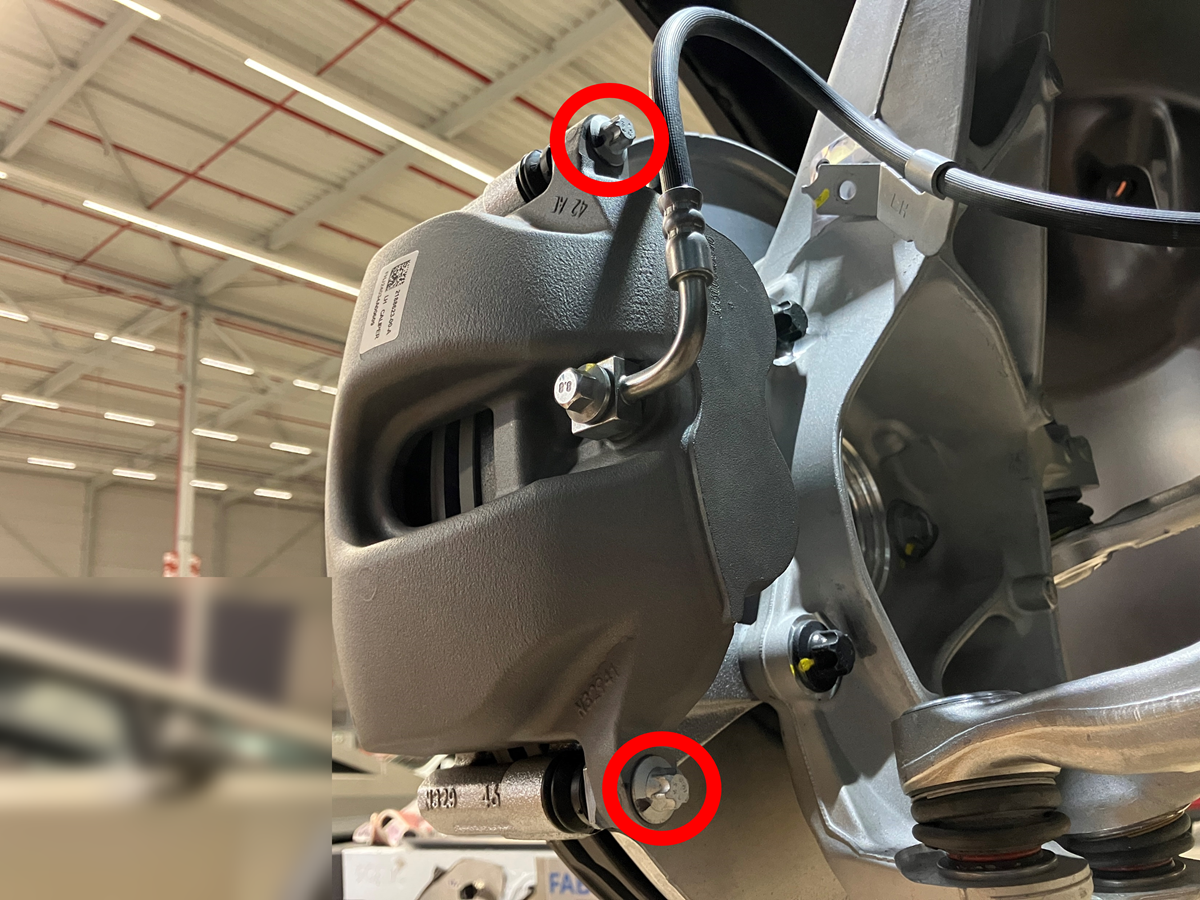

拆下并弃用将左前制动钳固定到制动钳支架的螺栓（2 个）。
提示推荐使用以下工具
- 外梅花套筒 E12
-

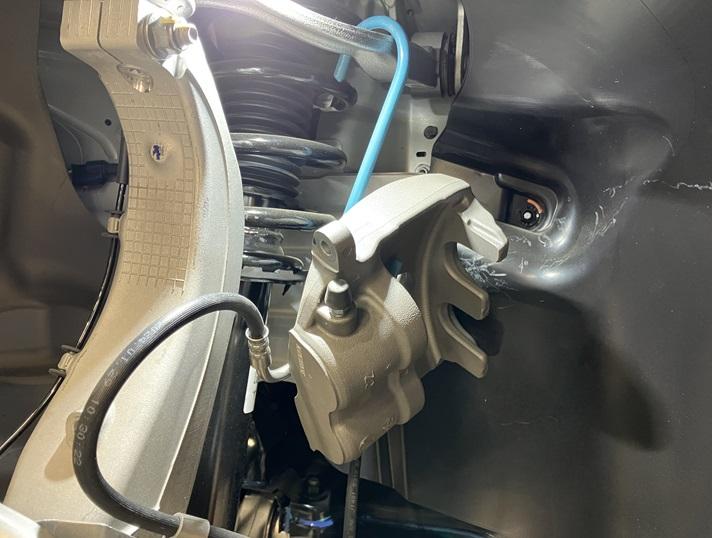

拆下左前制动钳，使用 S 型挂钩将其悬挂一旁。
注推荐使用 S 型挂钩 1082171-10-A；如果 1082171-10-A 不可用，可使用 1082171-00-A 代替。注S 型钩 1082171-10-A 只能悬挂在金属零件上。
-

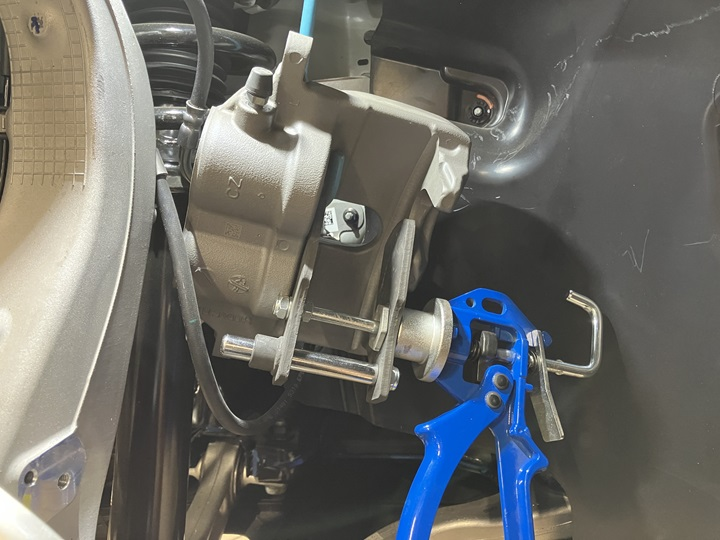

使用制动钳扩张器将制动片尽力撑开，将活塞推压入位，以便安装。
提示推荐使用以下工具
- 1134786-00-A - M3 制动钳扩张器
-
将制动片从左前制动钳支架上拆下。

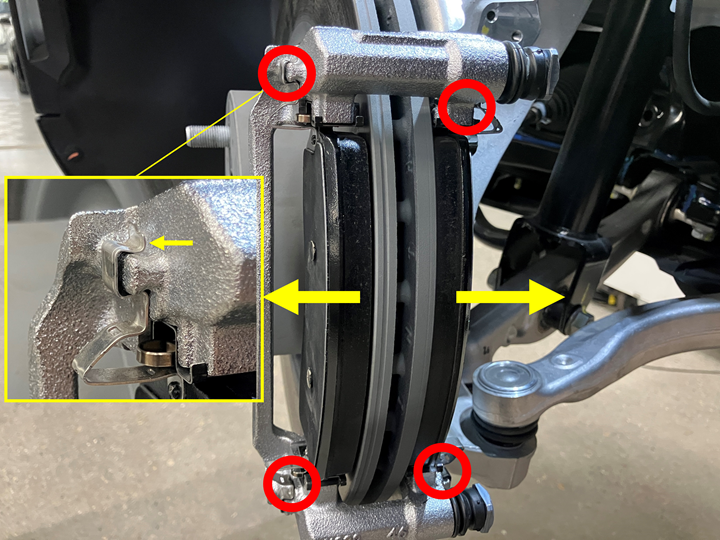

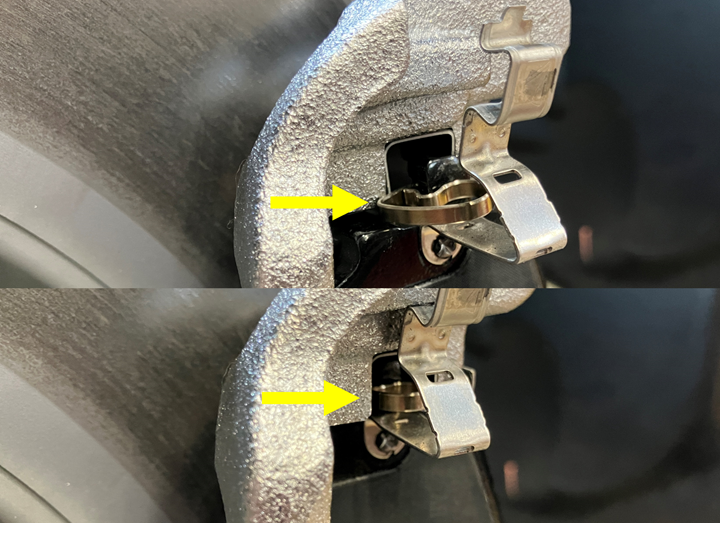

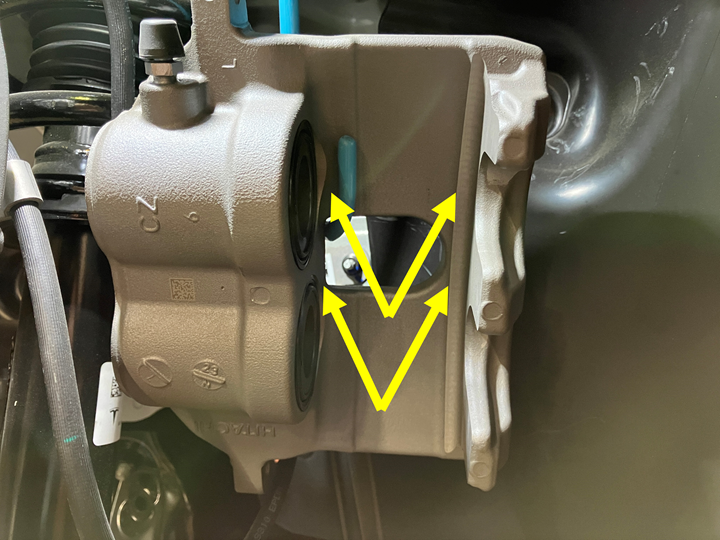

注2 个制动片，4 个 AST 弹簧，4 个制动片弹簧。将制动片卡子从制动钳支架上松开。
-
拆下左前制动片滑轨（4 个）。
-
清洁左前制动钳支架。
注使用制动器清洁剂和尼龙刷进行清洁，清洁后等待风干 1 分钟。
-
清洁左前制动钳。
注必要时可以使用尼龙刷和制动器清洁剂，清洁后等待风干 1 分钟。
-

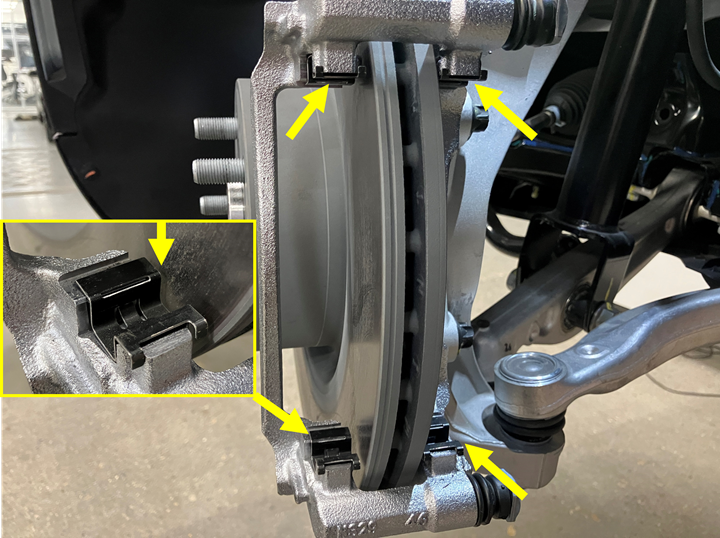

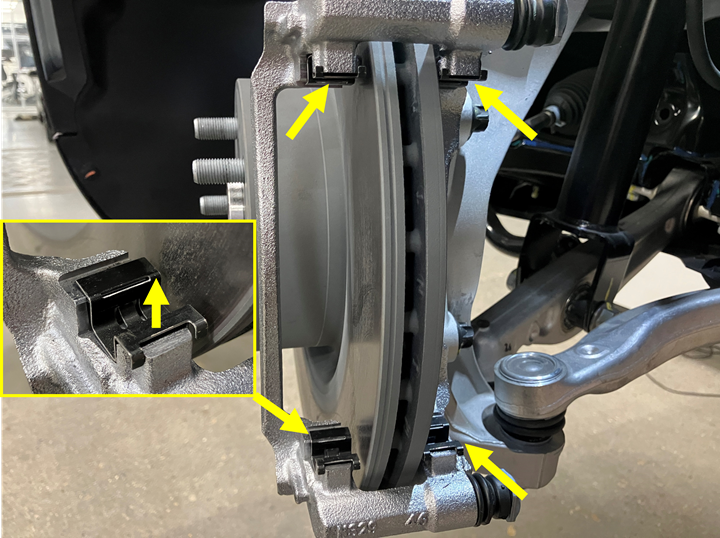

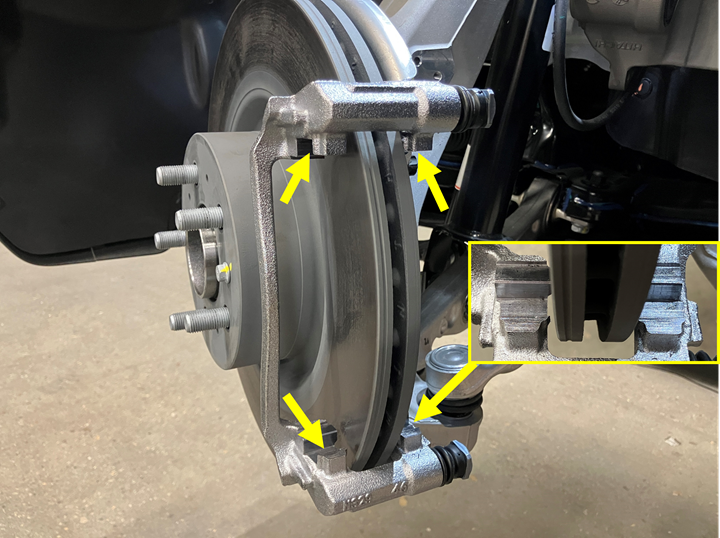

将制动片滑轨（4 个）安装到制动钳支架上。
-
将左侧制动片安装到左前制动钳支架上。

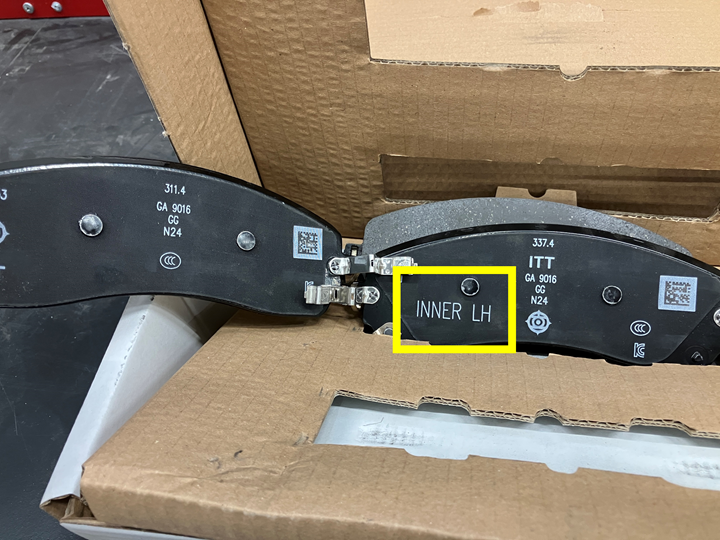

注2 个制动片，4 个 AST 弹簧，4 个制动片弹簧。制动片上带有内侧和外侧标记，必须对应安装。按压制动片弹簧，使其在制动钳支架上正确就位。安装完成后，将 AST 弹簧锁止在制动钳支架上。
-
安装将左前制动钳固定到制动钳支架的螺栓（2 个）。32 Nm (23.6 lbs-ft)注安装新螺栓。提示推荐使用以下工具
- 外梅花套筒 E12
-
安装将左前制动软管支架固定到转向节的螺栓。5 Nm (3.7 lbs-ft)提示推荐使用以下工具
- 10 毫米套筒扳手
- 对车辆 右侧重复执行第 7 至 18 步。
- 安装 LH 和 RH 前车轮。请参阅 轮毂总成（拆卸和安装）。
- 检查制动液储液罐并根据需要加满。
- 将吸收性材料从制动液储液罐区域下方取走。
- 多次踩下制动踏板，使制动片与制动盘接触，直至感受到制动踏板稳定有力。
- 安装前备箱后挡板。请参阅 前备箱挡板 - 后部（拆卸和更换）。
-
磨合制动器。请参阅制动片 - 磨合。
注驾车时，请确保制动踏板触感和性能正常。注将制动片磨合校正代码 33013000 作为同一工项下的一个单独校正程序添加至“服务工单”中。
