Charge Port (CCS) ((拆卸和更换))
校正代码
44011652
FRT
0.66
注意：除非本程序中另有明确规定，否则上文所列校正代码及相关 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。
注意：请参阅平均维修工时深入了解 FRT 及其创建方式。
注意：请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
注意：请参阅人体工程学注意事项查看安全健康的作业规程。
- 2025-09-18: 添加了将充电接口释放缆索从左侧 C 柱上饰板拆下和安装到左侧 C 柱上饰板的步骤。
- 2025-06-04: 添加了开始测量前对 Hioki 电阻计执行零点调节的指导。
扭矩规格
| 描述 | 扭矩值 | 推荐工具 | 重复使用/更换 | 备注 |
|---|---|---|---|---|
| 将充电接口母排固定到充电接口的紧固件（2 个）；将母排引线从螺柱上拆下 |
 9 Nm (6.6 lbs-ft) |
|
重复使用 | |
| 用于固定充电接口总成的螺栓（3 个） |
9 Nm (6.6 lbs-ft) |
|
重复使用 |
拆卸
- 拆下充电接口安全盖，请参阅绝缘保护盖 - 充电端口（CCS2 标准） ((拆卸和更换))。
-
部分拆下左侧 C 柱上饰板，然后松开将充电接口释放缆索固定到饰板的卡子。
-

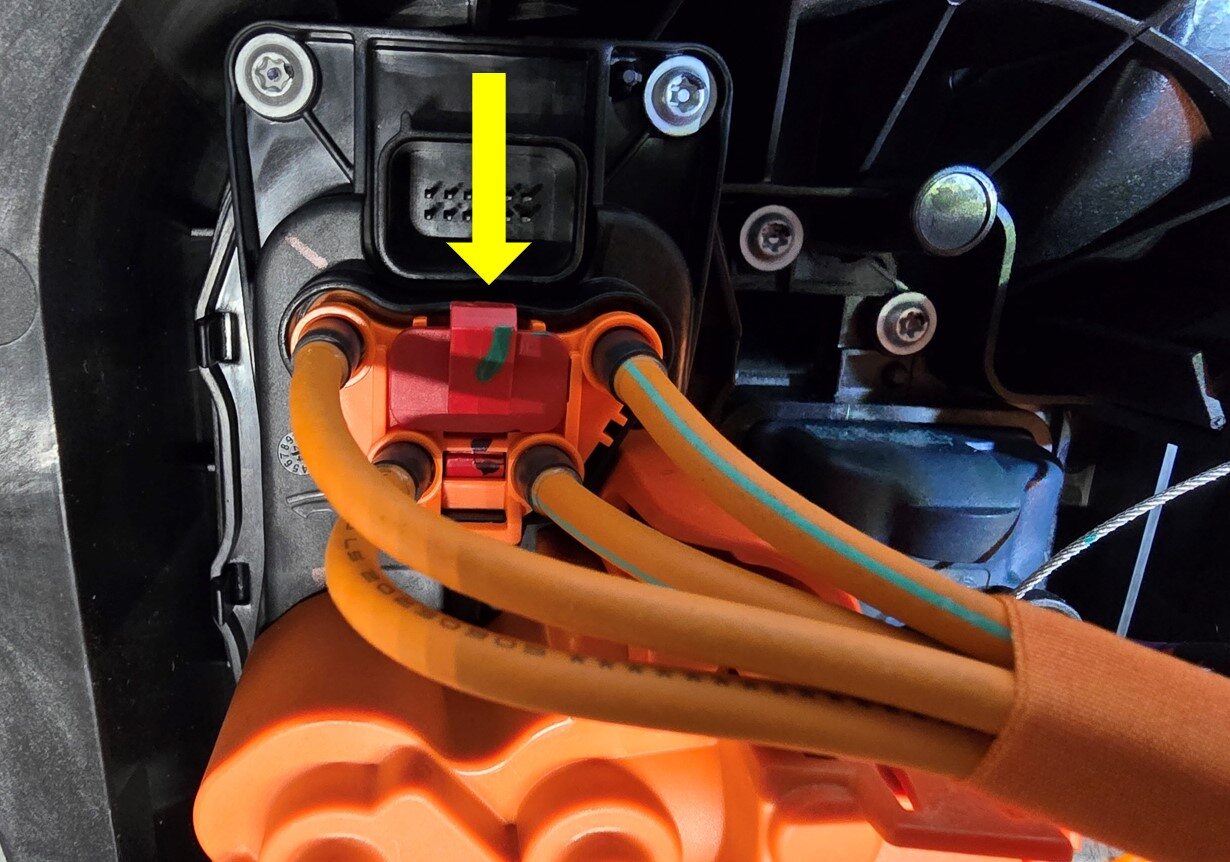

将交流输入线束从充电接口上断开。
-

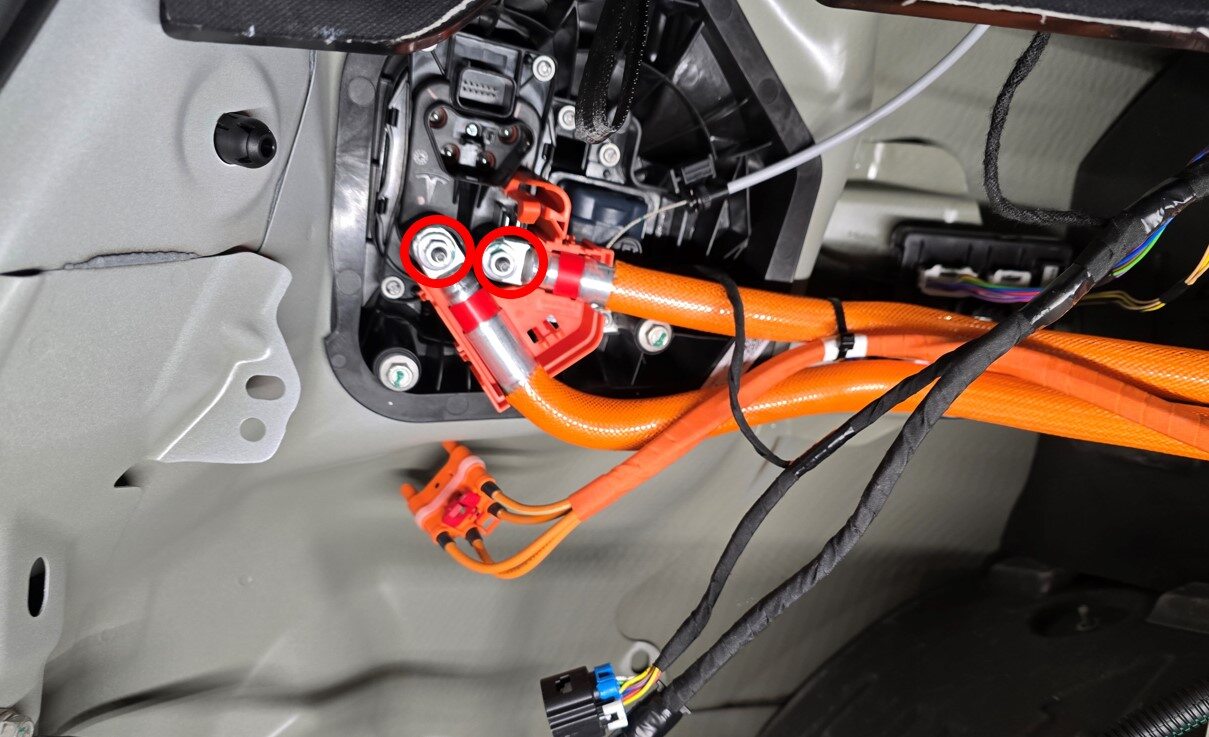

拆下将充电接口母排固定到充电接口的紧固件，然后将母排引线从螺柱上拆下。
提示推荐使用以下工具
- 绝缘工具：
- 10 毫米深套筒
- 无绳棘轮/冲击钻
- 绝缘工具：
-

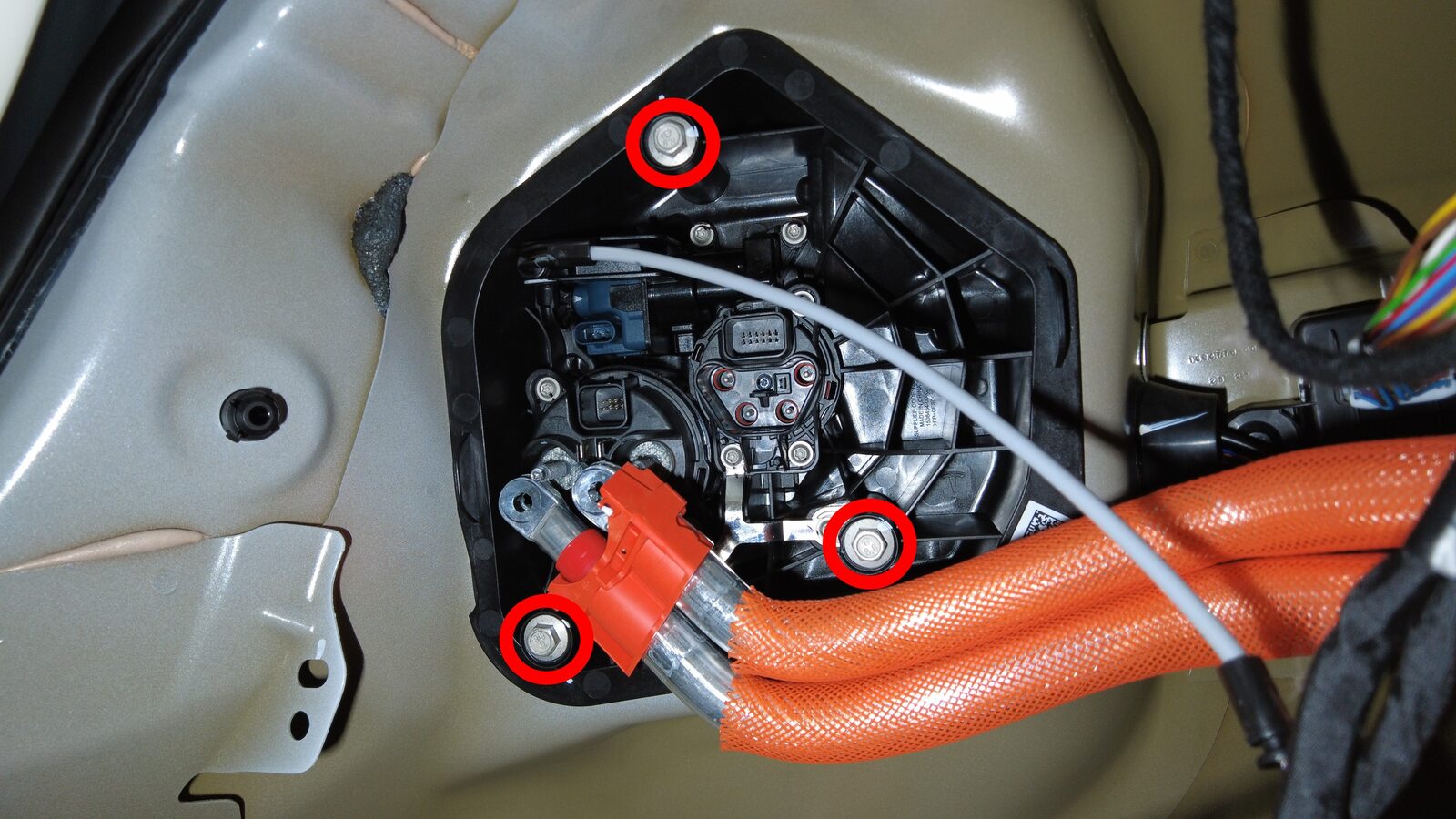

拆下充电接口总成。
提示推荐使用以下工具
- 10 毫米深套筒
- 无绳棘轮/冲击钻
- 1/4 英寸钻头 10 毫米深磁性套筒
安装
-
安装充电接口总成。9 Nm (6.6 lbs-ft)提示推荐使用以下工具
- 10 毫米深套筒
- 无绳棘轮/冲击钻
- 1/4 英寸钻头 10 毫米深磁性套筒
-
将交流输入线束连接到充电接口上。
-

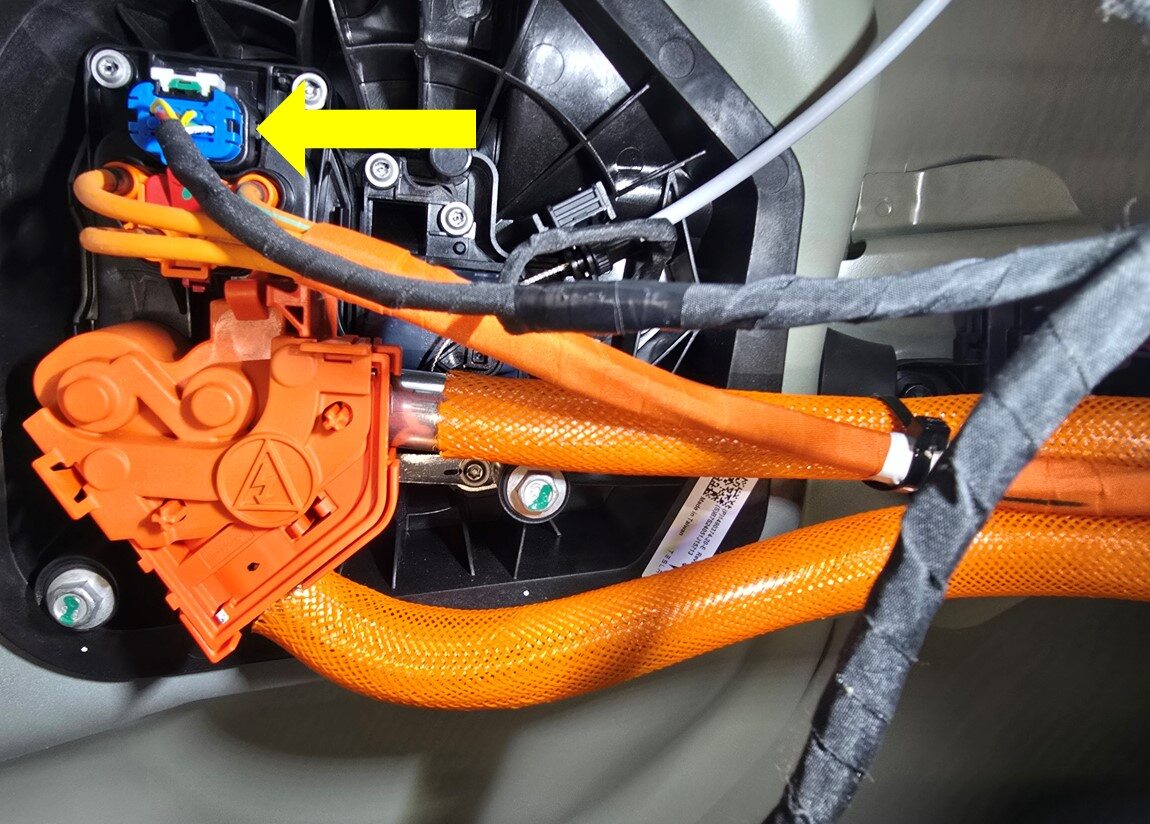

连接充电接口逻辑连接器。
-
确认充电接口螺柱已紧固至正确扭矩规格。9 Nm (6.6 lbs-ft)提示推荐使用以下工具
- 绝缘工具：
- 10 毫米深套筒
- 无绳棘轮/冲击钻
- 绝缘工具：
-
清理充电接口母排接触面上残留的 Penetrox。
-
在母排引线背面涂抹 Penetrox。
-
将充电接口母排引线安装到充电接口总成上。9 Nm (6.6 lbs-ft)提示推荐使用以下工具
- 10 毫米深套筒
- 无绳棘轮/冲击钻
- 1/4 英寸钻头 10 毫米深磁性套筒
注如果需要过大的力来固定母排，则母排可能已弯曲。检查母排是否损坏，必要时进行更换。 - 对 Hioki 电阻计执行零点调节。请参阅 电阻表（零点调节）。
-
在高压母排引线至充电接口螺柱的每个高压接头处执行 Hioki 电阻测试。
注可接受的电阻值为 0.050 毫欧（50 微欧）至 0.270 毫欧（270 微欧）。如果电阻大于 0.270 毫欧（270 微欧），请停止作业，并上报 Toolbox 会话。如果电阻值低于 0.050 毫欧（50 微欧），请重新放置探针并再次测量。如果电阻值反复在 0.00 毫欧至 0.050 毫欧（50 微欧） 之间变化，表明已通过 Hioki 测试，可执行下一步骤。
- 脱下皮革手套和高压绝缘手套。
-
紧固将充电接口释放缆索固定到饰板的卡子，然后安装左侧 C 柱上饰板。
注确保充电接口释放缆索安装到位。
- 安装充电接口安全盖。请参阅 绝缘保护盖 - 充电端口（CCS2 标准） ((拆卸和更换))。
