制动踏板 - Base 标准版 ((拆卸和更换))

校正代码 3325010102 FRT 2.52 注意：除非本程序中另有明确规定，否则上文所列校正代码及相关 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时深入了解 FRT 及其创建方式。 注意：请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意：请参阅人体工程学注意事项查看安全健康的作业规程。

  • 2026-10-09: 添加了踏板行程传感器校准例行程序。
  • 2026-08-26: 删除了拆卸和安装浮翼总成的步骤。

扭矩规格

表 1. 扭矩规格：制动踏板 - Base 标准版 ((拆卸和更换))
描述 扭矩值 推荐工具 重复使用/更换 备注
加速踏板螺栓
7 Nm (5.2 lbs-ft)
  • 梅花 T30 套筒
 重复使用

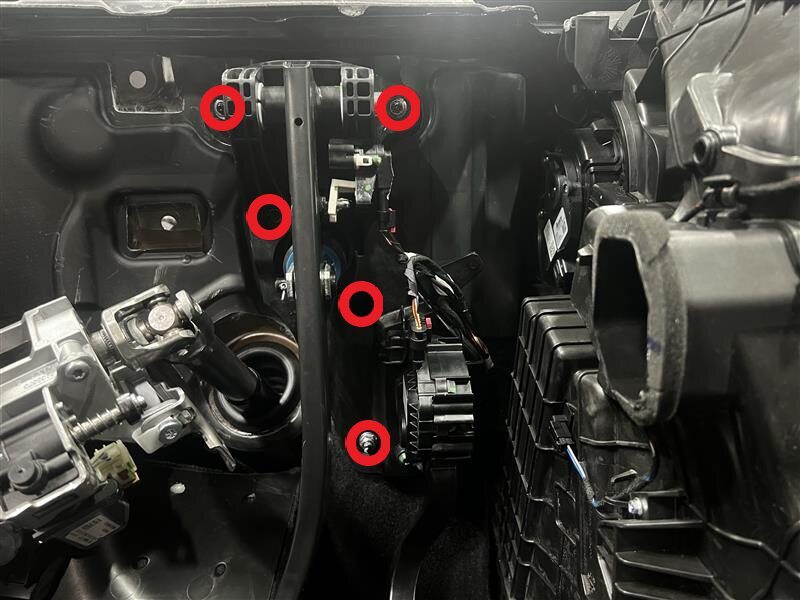

用于固定制动踏板总成的螺栓（5 个）
16.5 Nm (12.2 lbs-ft)
  • 13 毫米深套筒
 更换

拆卸

  1. 将横梁从车辆上拆下。请参阅 横梁 - 仪表板 ((拆卸和更换))。
    注
    拆卸过程中，执行部分步骤时需要格外小心。请观看动画以获取详细指导。

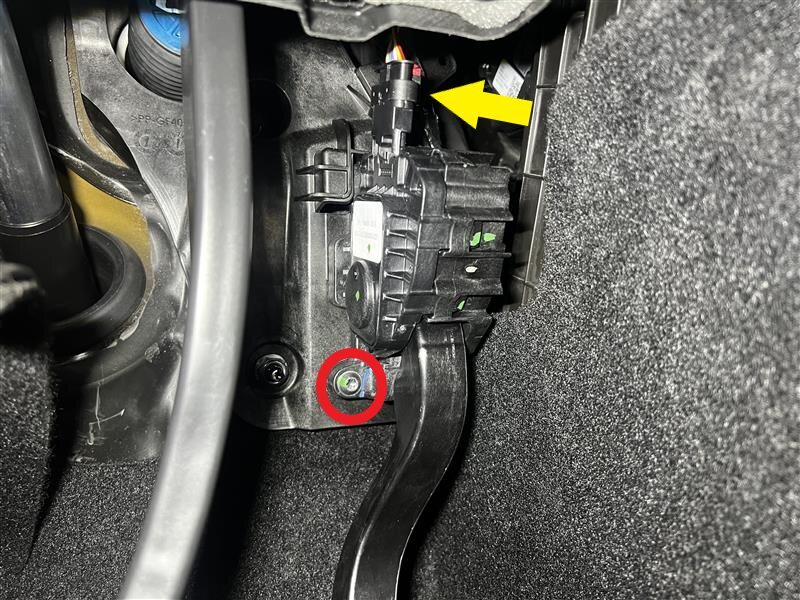

  2. 向下滑动踏板以拆下加速踏板。
    提示
    推荐使用以下工具
    • 梅花 T30 套筒

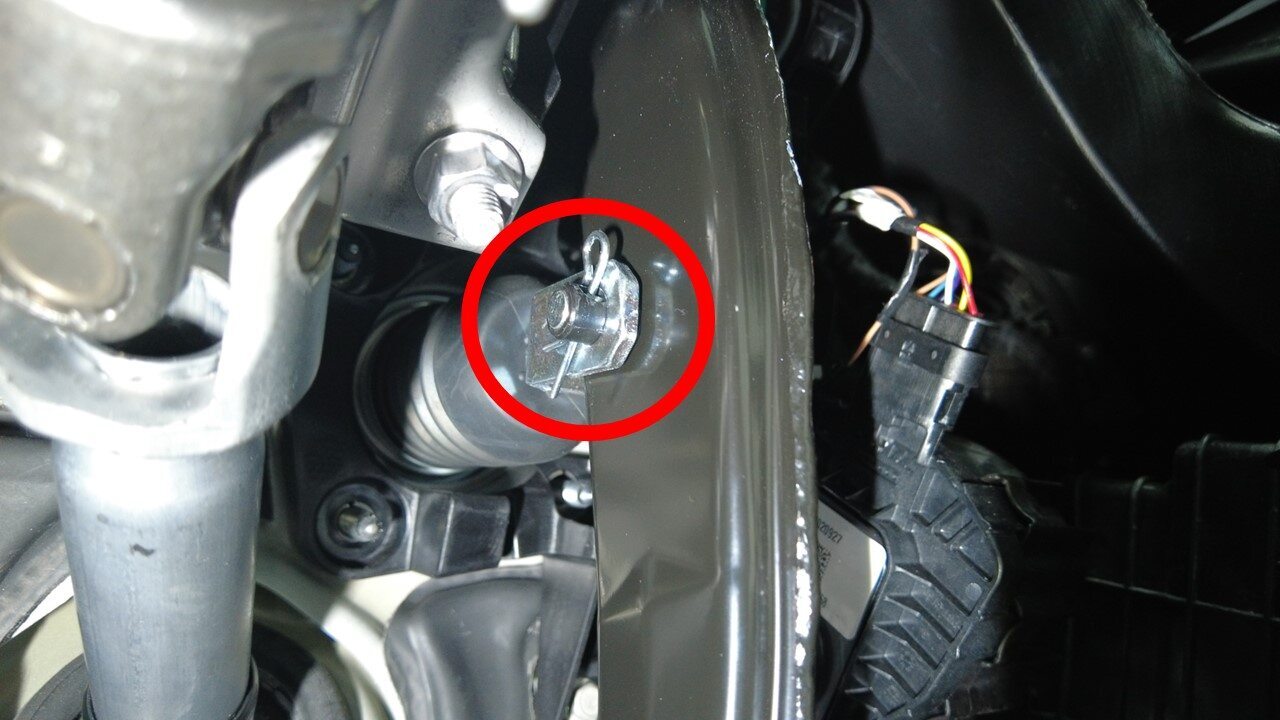

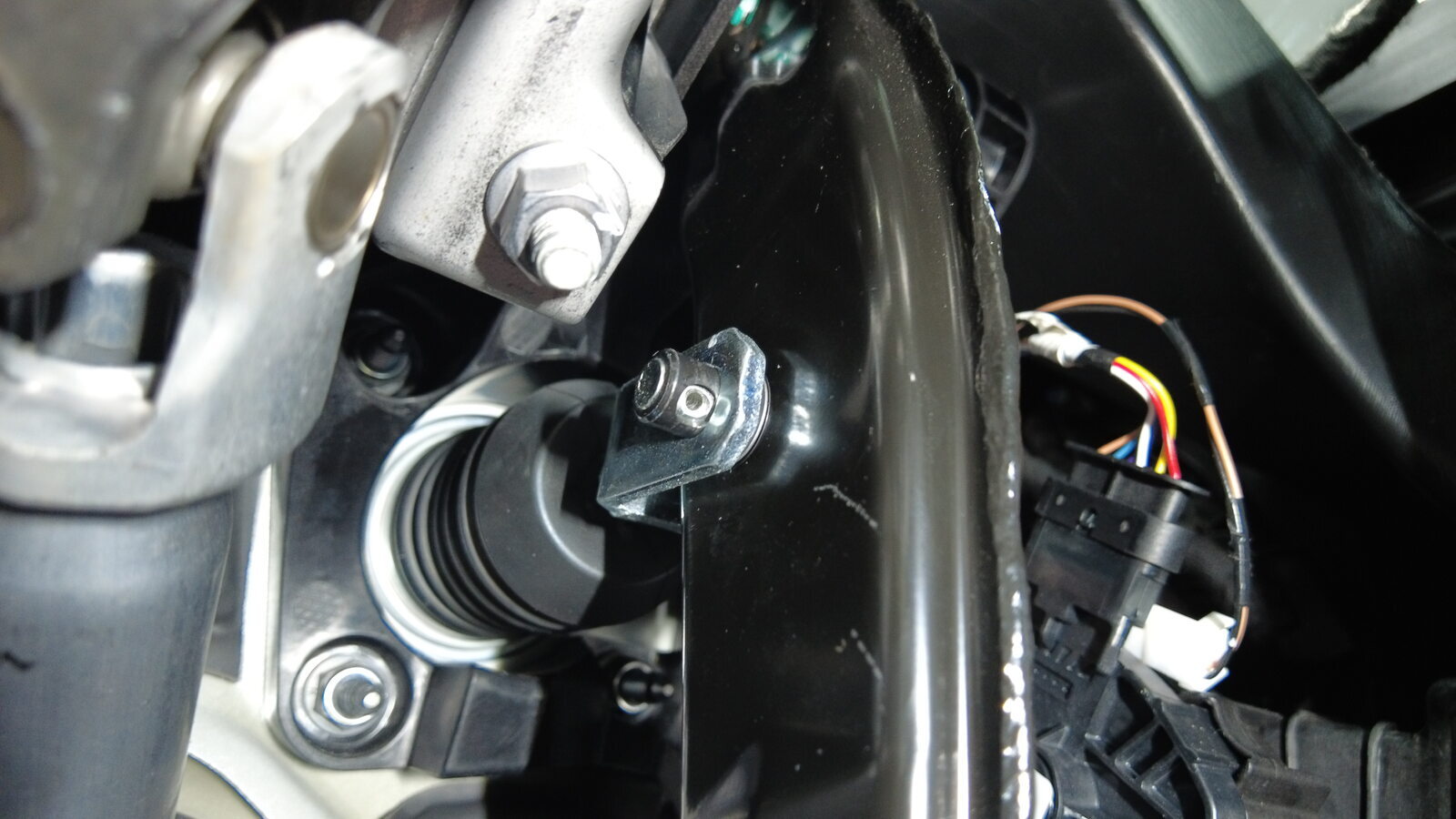

  3. 将开口销从制动踏板总成上的 U 型夹销上拆下。

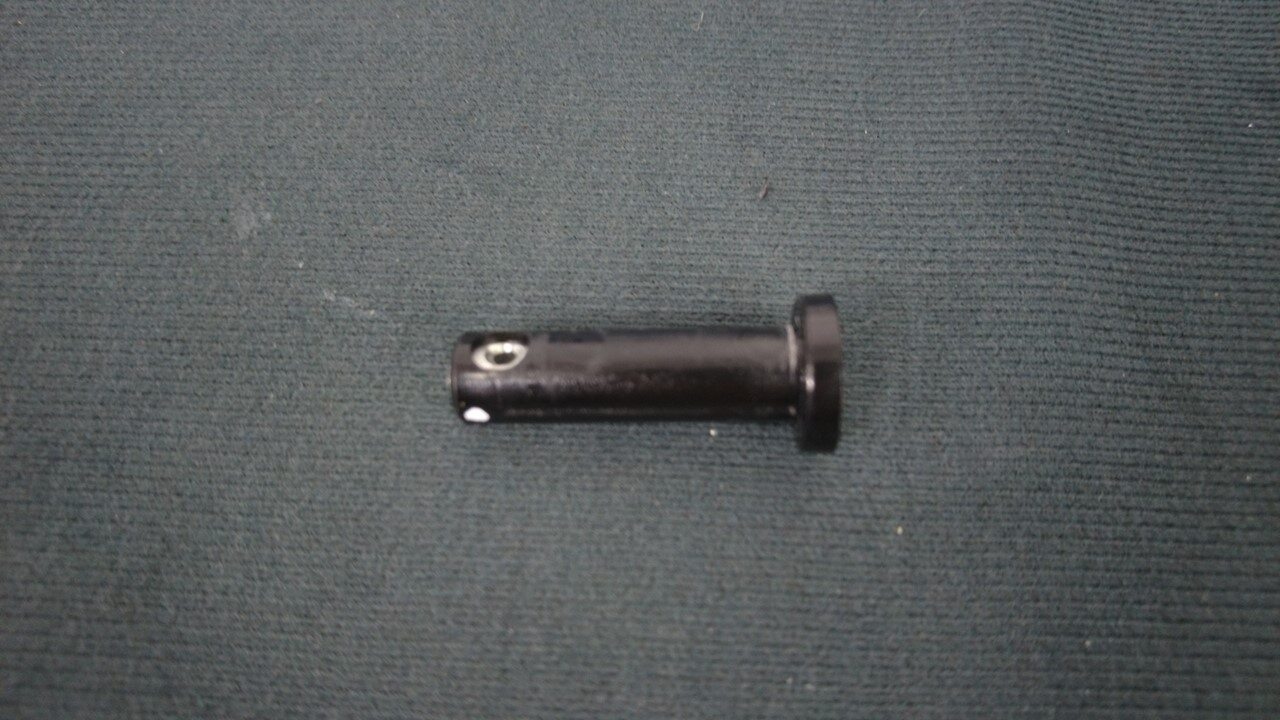

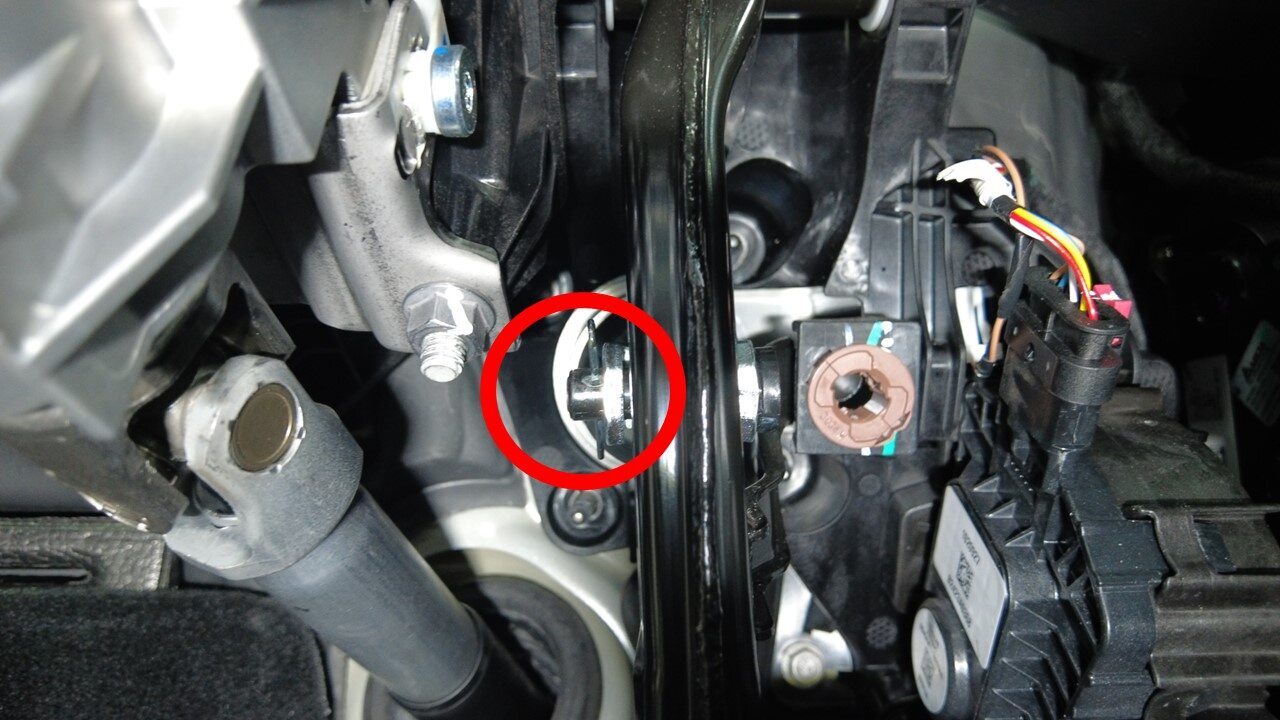

  4. 将 U 型夹销从制动踏板总成上拆下。
  5. 拆下制动踏板总成。
    提示
    推荐使用以下工具
    • 13 毫米深套筒

安装

  1. 安装制动踏板总成。
    16.5 Nm (12.2 lbs-ft)
    提示
    推荐使用以下工具
    • 13 毫米深套筒

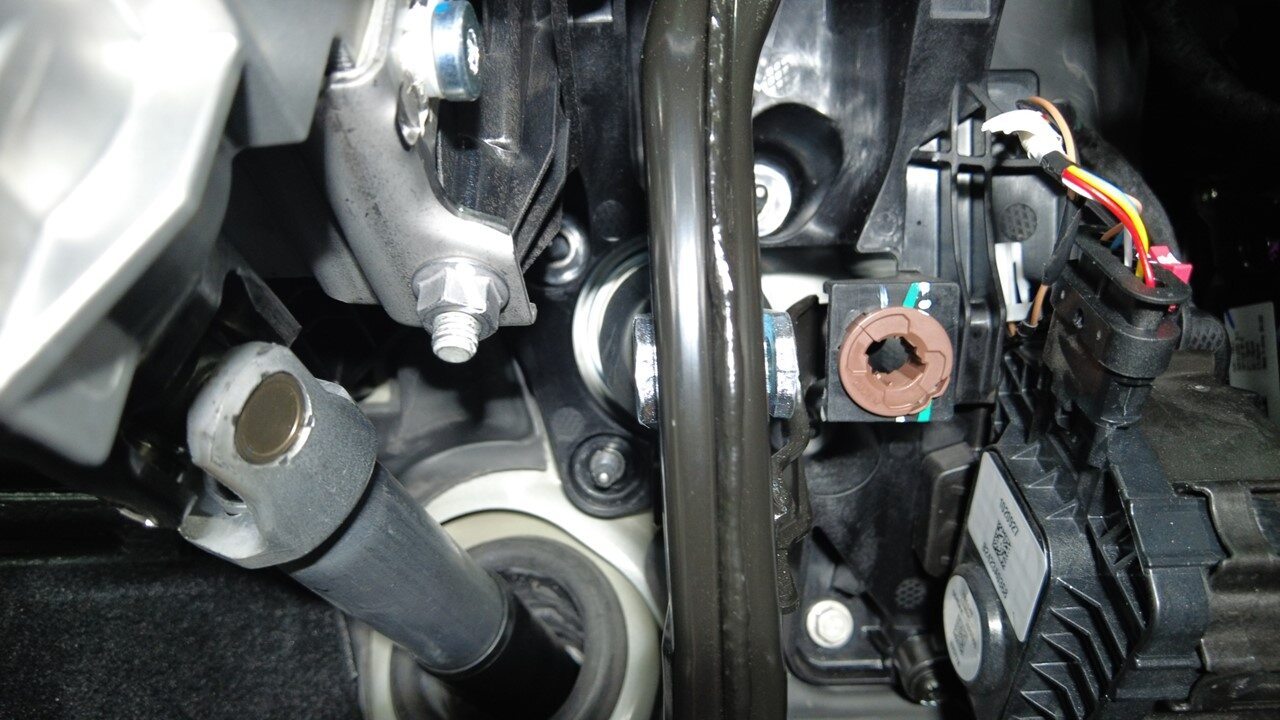

  2. 将制动踏板与 iBooster 杆对齐，然后将 U 型夹销安装到制动踏板总成上。

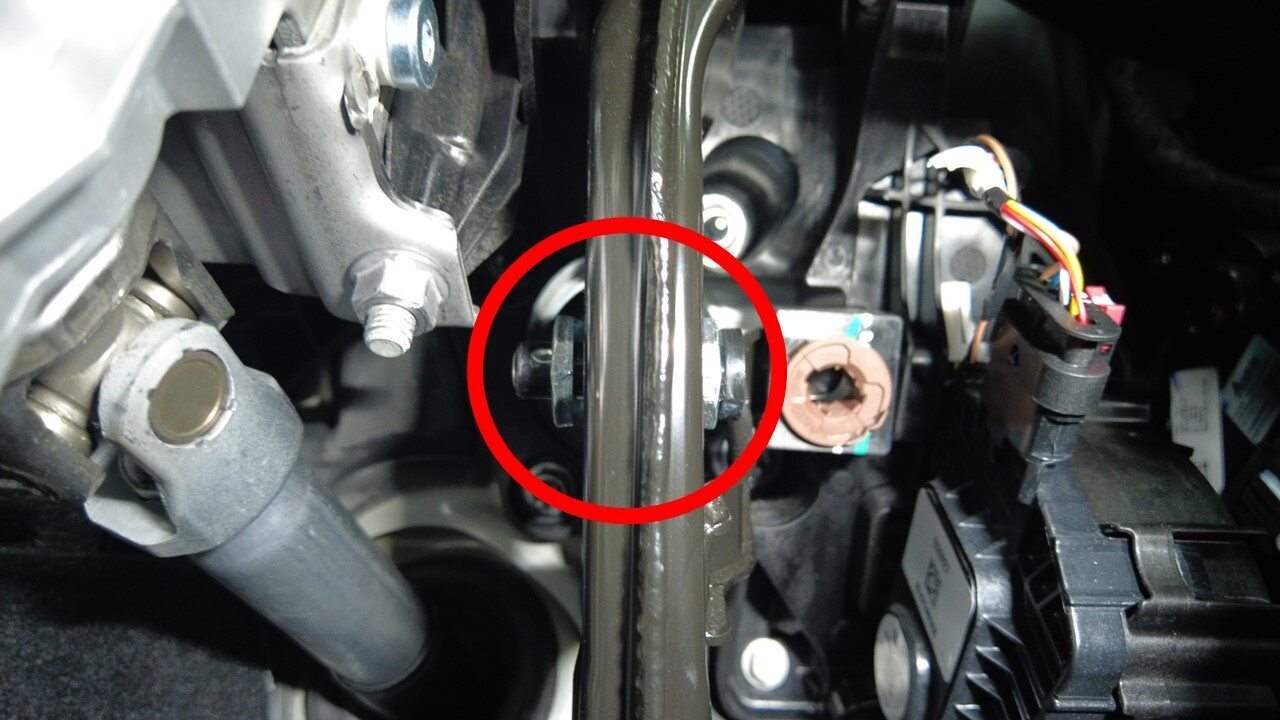

  3. 将开口销安装到制动踏板总成上的 U 型夹销上。
  4. 安装加速踏板总成。
    7 Nm (5.2 lbs-ft)
    提示
    推荐使用以下工具
    • 梅花 T30 套筒
  5. 将横梁安装到车辆上。请参阅 横梁 - 仪表板 ((拆卸和更换))。
  6. 安装冷却液罐罐盖。
  7. 将装有 Toolbox 3 的笔记本电脑与车辆相连请参阅Toolbox（连接和断开）。
  8. 在 Toolbox 中，点击Actions选项卡，在搜索字段中输入 "PROC_RCU_CALIBRATE-PEDAL-TRAVEL-SENSOR"，选择PROC_RCU_CALIBRATE-PEDAL-TRAVEL-SENSORvia Toolbox:(link)，点击Run，然后等待例行程序完成。
  9. 点击Chassis > Brakes > Brake Stiffness Test > UNBURNISHED > Run，然后等待例行程序完成。
  10. 断开笔记本电脑与车辆的连接
  11. 退出“维护模式”。请参阅 维护模式。
  12. 将两个前排座椅移回原位。
  13. 升起左前车窗，关闭左前车门。
