液冷冷凝器(Model Y L) ((拆卸和更换))
校正代码
18260100402
FRT
1.14
注意:除非本程序中另有明确规定,否则上文所列校正代码及相关 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。
注意:请参阅平均维修工时深入了解 FRT 及其创建方式。
注意:请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
注意:请参阅人体工程学注意事项查看安全健康的作业规程。
注
此程序要求执行空调制冷剂(回收和重新加注)程序。如果尚未自动添加到“服务工单”中,请将校正代码 18200102 作为同一工项下的一个单独校正程序添加至“服务工单”中。
扭矩规格
| 描述 | 扭矩值 | 推荐工具 | 重复使用/更换 | 备注 |
|---|---|---|---|---|
| 将超级歧管至压缩机空调管路固定到超级歧管的螺栓 | ![]() 22 Nm (16.2 lbs-ft) |
|
重复使用 | |
| 将超级歧管线束支架固定到超级歧管的螺栓(3 个) | ![]() 8 Nm (5.9 lbs-ft) |
|
重复使用 | |
| 将 LCCR 固定到超级歧管的螺母(4 个) |
![]() 6.3 Nm (4.6 lbs-ft) |
|
重复使用 |
拆卸
- 设置空调机。
- 解锁车辆网关。请参阅 网关(解锁)。
-
通过“维护模式”或 Toolbox 执行以下例行程序(请参阅0005 - 维护模式):
PROC_VCFRONT_X_START-THERMAL-FILL-DRAINvia Service Mode:
- Thermal ➜ Actions ➜ Start Thermal Fill/Drain
- Thermal ➜ Coolant System ➜ Start Coolant Fill/Drain
- Thermal ➜ Refrigerant System ➜ Start Refrigerant Fill/Drain
- Drive Unit ➜ Front Drive Unit Replacement ➜ Start Coolant Fill/Drain
- Drive Unit ➜ Rear Drive Unit Replacement ➜ Start Coolant Fill/Drain
-
通过中央显示器关闭车辆电源。
注在触摸屏上,点击。
- 拆下高效分子空气 (HEPA) 滤清器总成。请参阅 滤清器总成 - HEPA ((拆卸和更换))。
- 拆卸前备箱储物单元。请参阅 前备箱储物单元(拆卸和更换)。
- 拆下新鲜空气进气槽。请参阅 风管 - 进气 ((拆卸和更换))。
- 拆卸前流线型护板。请参阅 流线型护板 - 前底板 ((拆卸和更换))。
-
回收空调制冷剂。请参阅空调制冷剂 (如有需要 - 添加制冷剂)(回收和加注) (Restore)。
警告执行以下步骤前,确保空调系统未超压。否则,可能会造成部件损坏和/或人身伤害。警告HFO-R1234yf 和 R134a 属于危险液体,如果处理不当,可能导致严重伤害。在对空调系统执行操作时,必须穿戴合适的个人防护装备,包括面部和眼部防护罩、护目镜、面罩、耐热手套、防化学腐蚀手套、橡胶靴以及围裙或防水工作服。
- 将空调机软管从车辆上拆下。
-
Carefully depress the Schrader valves (x2) to level out any pressure difference between the A/C system pressure and the actual ambient atmospheric pressure.
警告Make sure to depress both Schrader valves. Failure to do so may result in injury.
-
拆下前备箱加固梁。请参阅 梁 - 加固 - 前备箱(拆卸和更换)。
注无需将隔离支架从前备箱加固梁上分离。
-
在车辆前部下方放置一个液体收集器。
-
拆卸冷却液罐罐盖。
-
松开弹簧夹,将散热器入口软管从超级歧管上断开,然后堵住软管和超级歧管。
-
松开弹簧夹,将散热器出口软管从超级歧管上断开,然后堵住软管和超级歧管。
-
松开弹簧夹,将前驱动电机回流软管从超级歧管上断开,然后堵住软管和超级歧管。
-
拆下将超级歧管至压缩机空调管路固定到超级歧管的螺栓。
注推荐使用以下工具
- 13 mm 套筒
-
将超级歧管至压缩机空调管路从超级歧管上拆下,然后将其置于一旁。
注小心放置管路,避免机油滴出。注使用弹力绳紧固空调管路。
-
断开压力和温度传感器连接器(3 个)。
警告切勿向下按压红色锁片。将锁片拉离连接器,直至连接器解锁,然后继续拉动连接器主体以使其完全断开。
-
拆下将超级歧管线束支架固定到超级歧管的螺栓(3 个)。
注推荐使用以下工具
- 8 毫米深套筒
-
抓住线圈底部,均匀向外拉动超级歧管线束支架和阀门线圈,将支架和线圈从超级歧管上分离。
-
拆下线圈上的密封件,将密封件安装到膨胀阀芯上。
注此操作有助于安装电磁阀线圈。
-

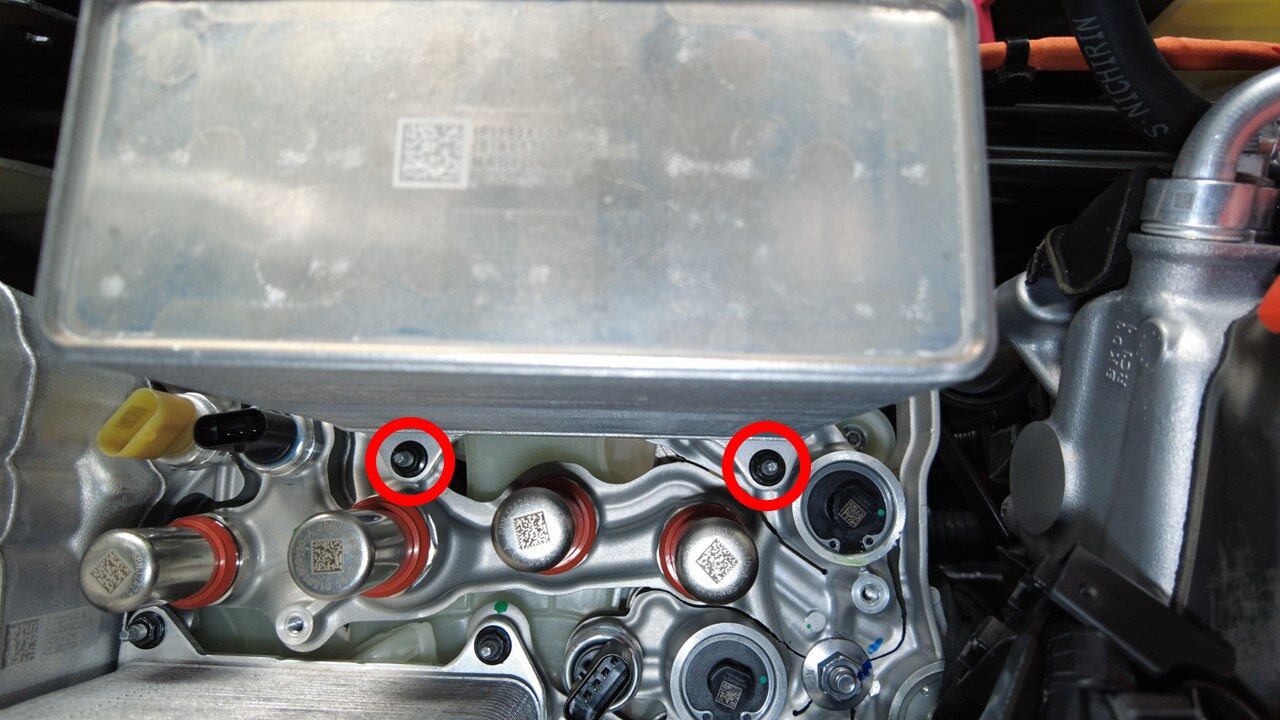

拆下将液冷冷凝器 (LCCR) 固定到超级歧管的螺母(4 个)。
注推荐使用以下工具
- 8 毫米深套筒
-

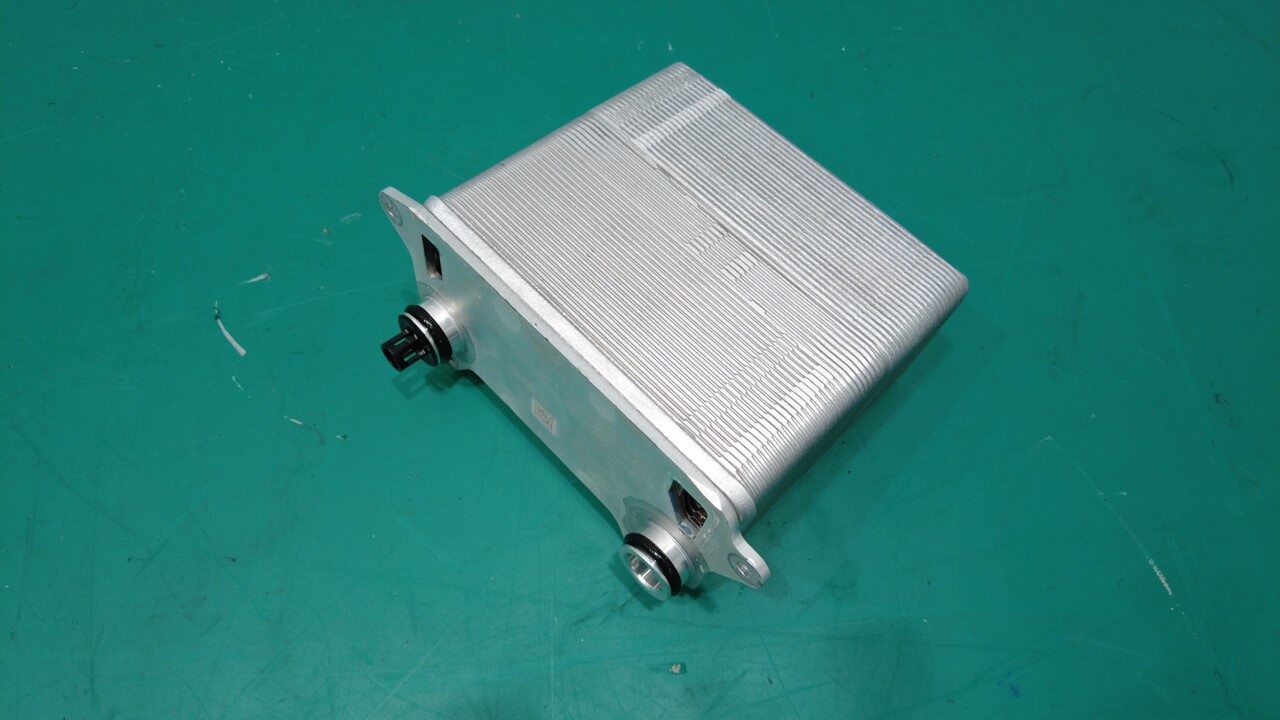

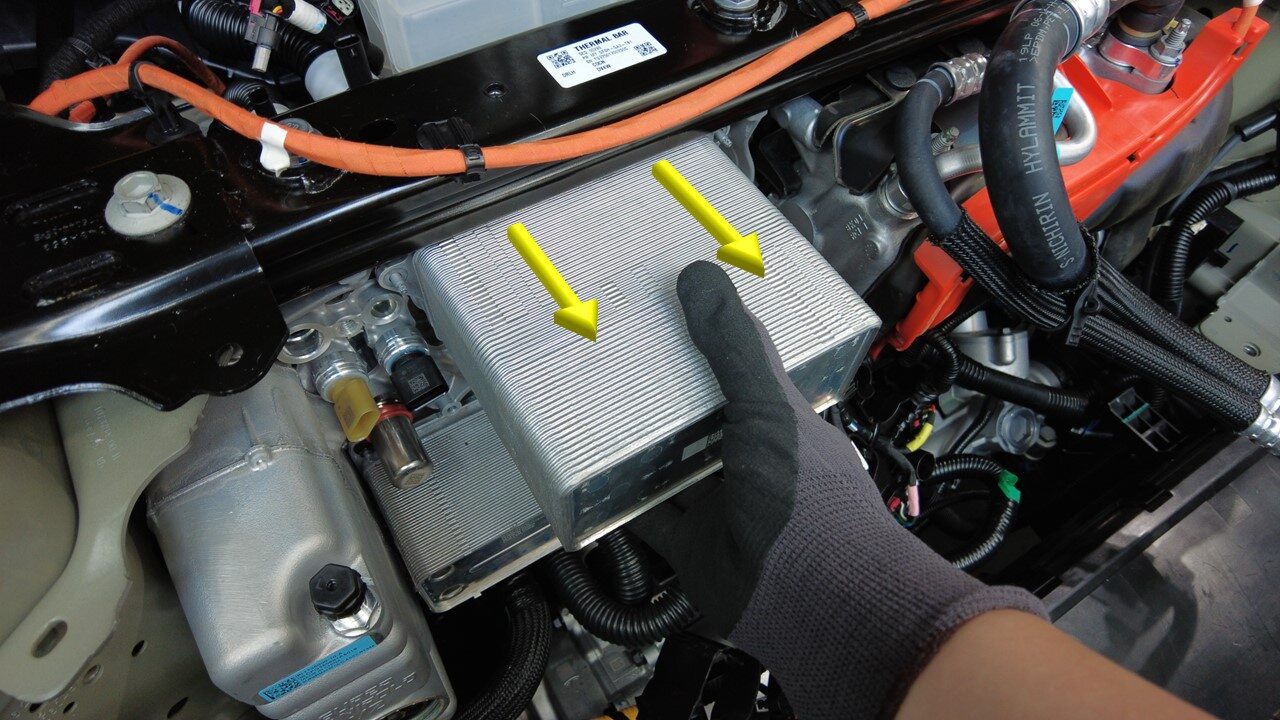

轻轻地将液冷冷凝器 (LCCR) 顶端从超级歧管上松开,以便排放多余冷却液,然后将液冷冷凝器从超级歧管上拆下。
注为避免交叉污染,请保持超级歧管液冷冷凝器 (LCCR) 空调端口完好。注操作时请格外小心,以免冷却液从上端口流入超级歧管或液冷冷凝器 (LCCR) 总成的下部制冷剂端口。
-

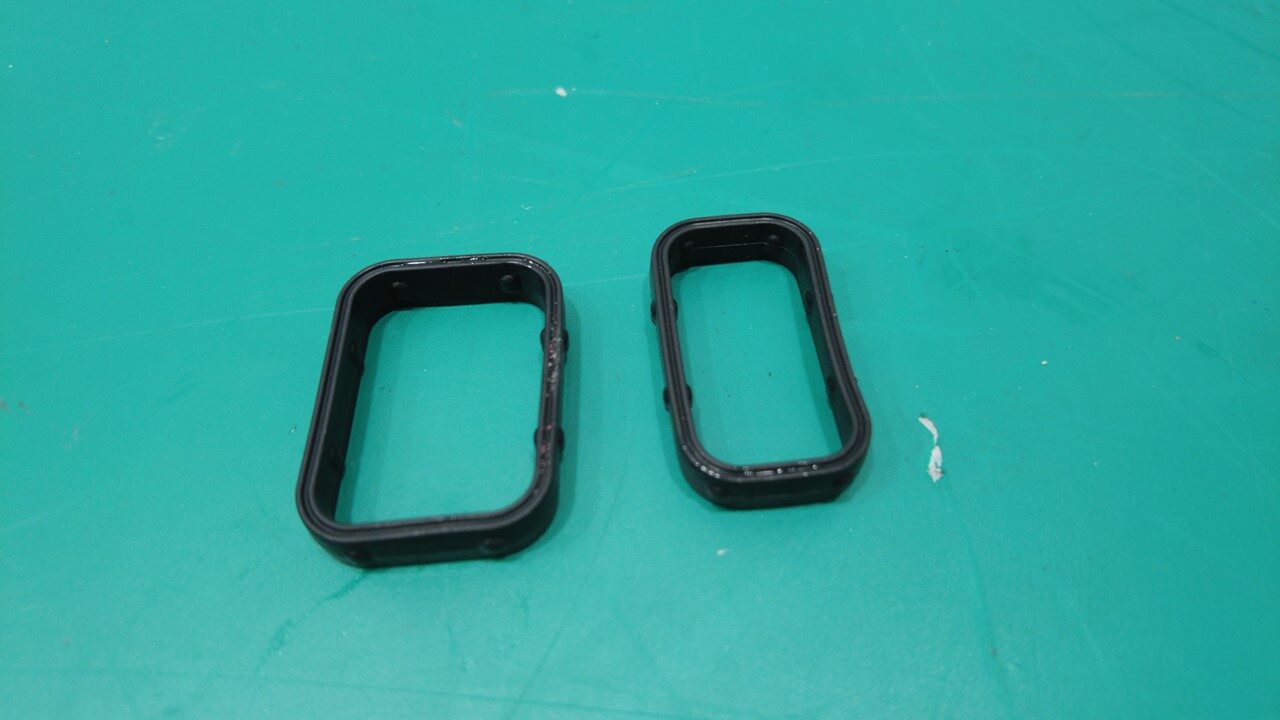

将液冷冷凝器 (LCCR) 出口和入口垫片从超级歧管上拆下并弃置。
安装
-

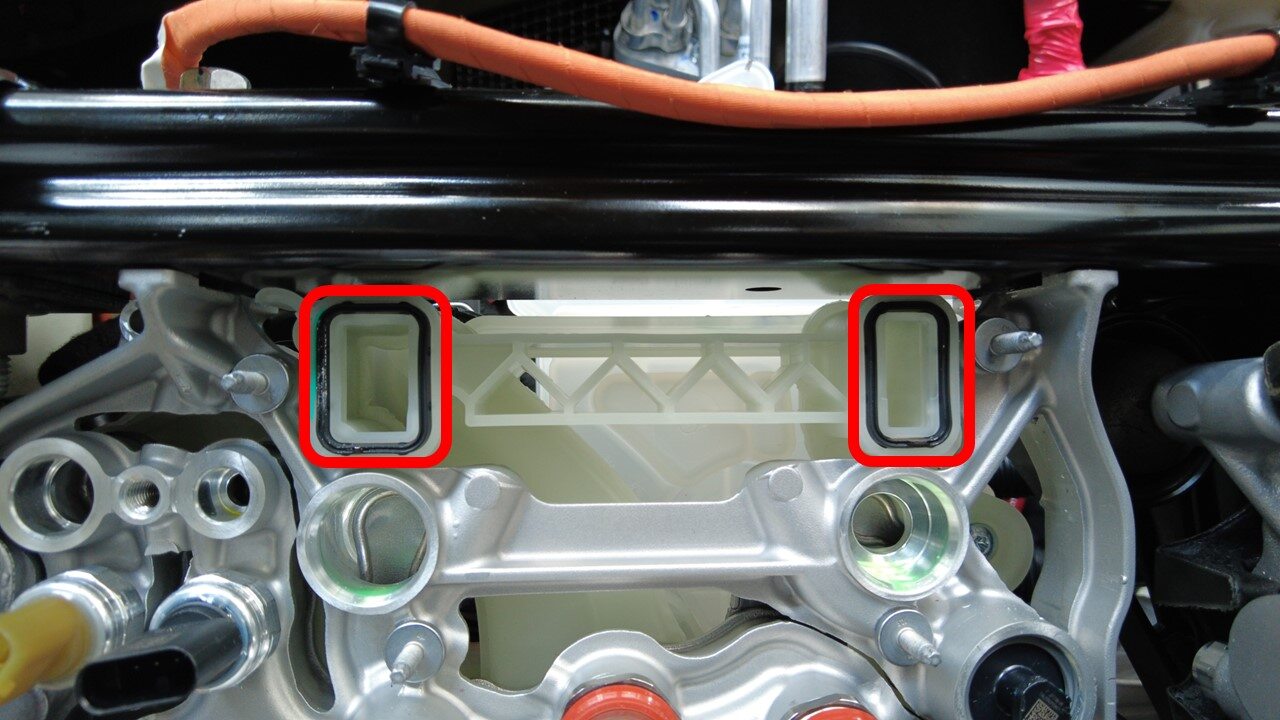

将新的液冷冷凝器 (LCCR) 入口和出口垫片安装到超级歧管上。
-

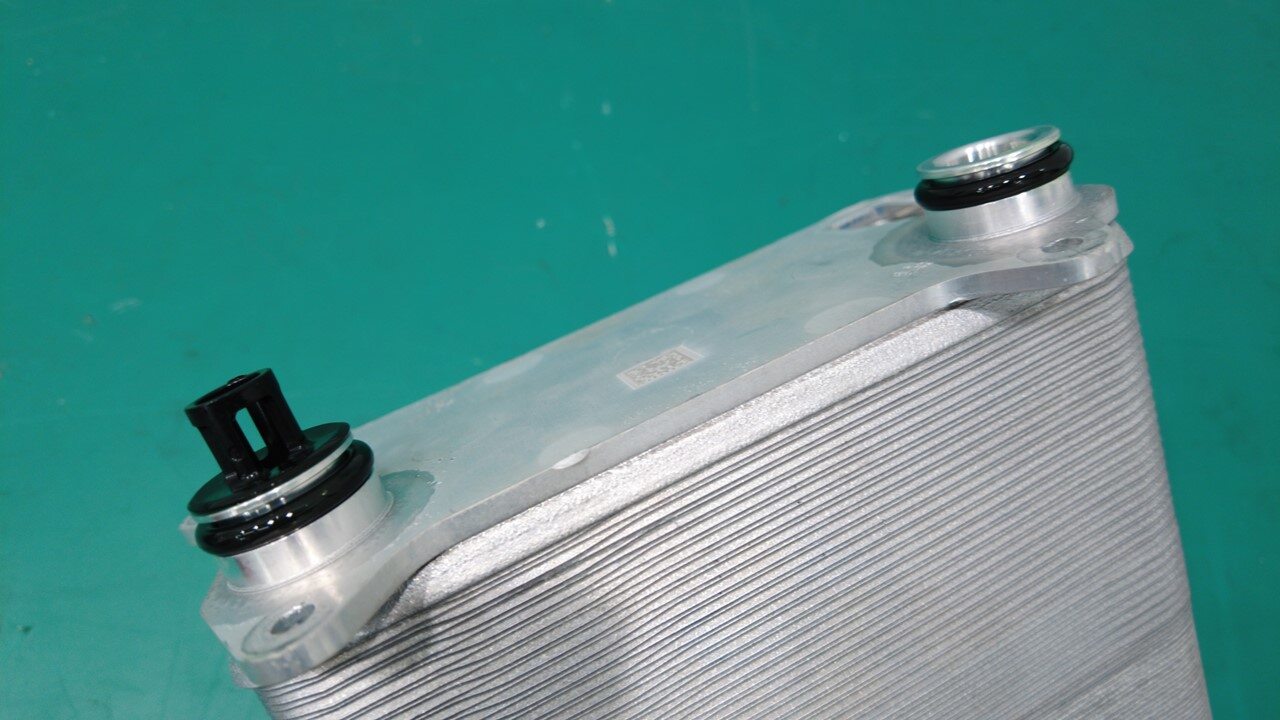

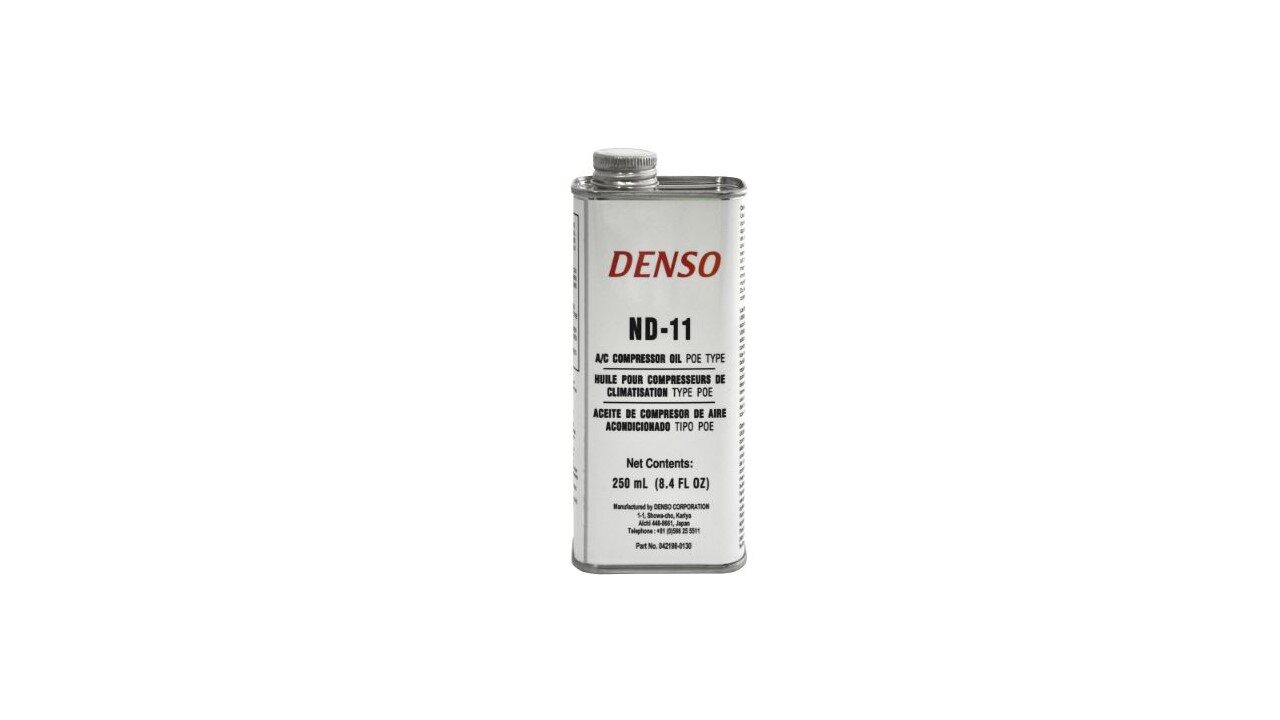

使用适当的空调机油润滑液冷冷凝器 (LCCR) 上的两个 O 型环。请参阅 了解空调机油规格。手动拧紧将液冷冷凝器固定到超级歧管的螺栓。
注安装螺栓前,请先确保液冷冷凝器 (LCCR) 已完全放置在超级歧管上。
-

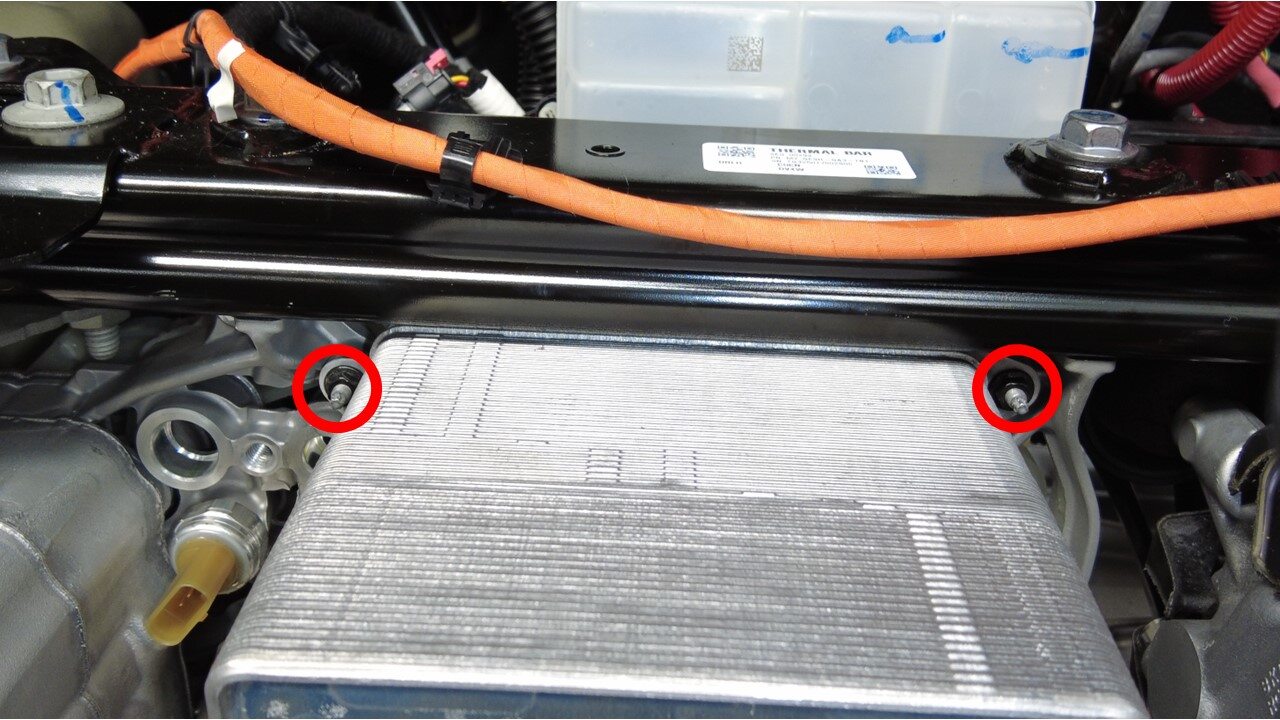

以交叉方式紧固将液冷冷凝器 (LCCR) 固定到超级歧管的螺栓(4 个)。
6.3 Nm (4.6 lbs-ft)注推荐使用以下工具- 8 毫米深套筒
-
将超级歧管线束支架和阀门线圈安装到超级歧管上。
-
连接压力和温度传感器连接器(3 个)。
警告将红色锁片推向连接器以接合锁止机构。切勿向下按压或向上拉动红色锁片。
-
安装将超级歧管线束支架固定到超级歧管的螺栓(3 个)。
8 Nm (5.9 lbs-ft)注推荐使用以下工具- 8 毫米深套筒
-
在超级歧管至压缩机空调管路上的超级歧管一侧安装新的密封垫圈,然后用少量的适当空调机油润滑垫圈。请参阅 液体和容量了解空调机油规格。
-
将超级歧管至压缩机空调管路放置到超级歧管上,然后手动拧紧将空调管路固定到超级歧管的螺栓。
注请先拆下弹力绳。
-
紧固将超级歧管至压缩机空调管路固定到超级歧管的螺栓。
22 Nm (16.2 lbs-ft)注推荐使用以下工具- 13 mm 套筒
-
取下塞子,立即将前驱动电机动力总成回流软管连接到超级歧管,然后紧固卡子。
注执行推拉测试,确认软管已完全就位。
-
拆卸超级歧管和散热器出口软管上的堵头,迅速将散热器出口软管与超级歧管相连,然后紧固卡子。
注对接头执行推拉推测试,确保接头牢固。
-
取下超级歧管和散热器入口软管上的塞子,立即将散热器入口软管与超级歧管相连,然后紧固卡子。
注对接头执行推拉推测试,确保接头牢固。
- 安装前备箱加固梁,请参阅梁 - 加固 - 前备箱(拆卸和更换)。
- 执行真空泄漏测试、机油加注,以及空调制冷剂重新加注。请参阅空调制冷剂 (如有需要 - 添加制冷剂)(回收和加注) (Restore)。
- 执行冷却系统真空重新加注程序。请参阅 冷却系统 - 真空再充注 (Test/Adjust)。
-
取走放置在车辆前部下方的液体收集器。
- 解锁车辆网关。请参阅 网关(解锁)。
-
通过“维护模式”或 Toolbox 执行以下例行程序(请参阅0005 - 维护模式):
PROC_VCFRONT_X_STOP-THERMAL-FILL-DRAINvia Service Mode:
- Thermal ➜ Actions ➜ Stop Thermal Fill/Drain
- Thermal ➜ Coolant System ➜ Stop Coolant Fill/Drain
- Thermal ➜ Refrigerant System ➜ Stop Refrigerant Fill/Drain
- Drive Inverter ➜ Front Drive Inverter Replacement ➜ Stop Fluid Fill/Drain
- Drive Inverter ➜ Rear Drive Inverter Replacement ➜ Stop Fluid Fill/Drain
- Drive Inverter ➜ Rear Left Drive Inverter Replacement ➜ Stop Fluid Fill/Drain
- Drive Inverter ➜ Rear Right Drive Inverter Replacement ➜ Stop Fluid Fill/Drain
- Drive Unit ➜ Front Drive Unit Replacement ➜ Stop Coolant Fill/Drain
- Drive Unit ➜ Rear Drive Unit Replacement ➜ Stop Coolant Fill/Drain
-
通过“维护模式”或 Toolbox 执行以下例行程序(请参阅0005 - 维护模式):
运行 ODIN 例行程序
TEST_VCFRONT_X_THERMAL-COOLANT-AIR-PURGEvia Service Mode:
- Thermal ➜ Actions ➜ Coolant Purge Stop or Coolant Purge Start
- Thermal ➜ Coolant System ➜ Coolant Purge Start
- Drive Inverter ➜ Front Drive Inverter Replacement ➜ Coolant Air Purge
- Drive Inverter ➜ Rear Drive Inverter Replacement ➜ Coolant Air Purge
- Drive Inverter ➜ Rear Left Drive Inverter Replacement ➜ Coolant Air Purge
- Drive Inverter ➜ Rear Right Drive Inverter Replacement ➜ Coolant Air Purge
- Drive Unit ➜ Front Drive Unit Replacement ➜ Coolant Air Purge
- Drive Unit ➜ Rear Drive Unit Replacement ➜ Coolant Air Purge
- 安装前流线型护板。请参阅 流线型护板 - 前底板 ((拆卸和更换))。
- 安装前备箱储物单元请参阅 前备箱储物单元(拆卸和更换)。
-
检查冷却液液位,必要时加满,然后安装冷却液瓶瓶盖。
注确保冷却液液位处于 "Max" 线处。如果维修期间冷却液流失量超过 1 升,则需要进行真空加注。
- 通过“维护模式”或 Toolbox 执行以下例行程序(请参阅0005 - 维护模式): TEST-SELF_VCFRONT_X_HEAT-PUMP-COMMISSIONINGvia Service Mode:Thermal ➜ Refrigerant System ➜ Commission Heat Pumpvia Service Mode Plus:Drive Inverter ➜ Front Drive Inverter Replacement ➜ Heatpump commissioningvia Toolbox:(link)
- 退出“维护模式”。请参阅 维护模式。
- 拆下新鲜空气进气槽。请参阅 风管 - 进气 ((拆卸和更换))。
- 安装HEPA 空调滤清器总成。请参阅 滤清器 - 活性炭和 HEPA ((拆卸和更换))。
- 安装前备箱储物单元请参阅 前备箱储物单元(拆卸和更换)。
