软管 - 清洗器储液罐 ((拆卸和更换))

校正代码 1750010702 FRT 0.24 注意：除非本程序中另有明确规定，否则上文所列校正代码及相关 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时深入了解 FRT 及其创建方式。 注意：请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意：请参阅人体工程学注意事项查看安全健康的作业规程。

  • 2026-06-26: 发布了新的程序。

拆卸

  1. 拆卸前备箱储物单元。请参阅 前备箱储物单元（拆卸和更换）。

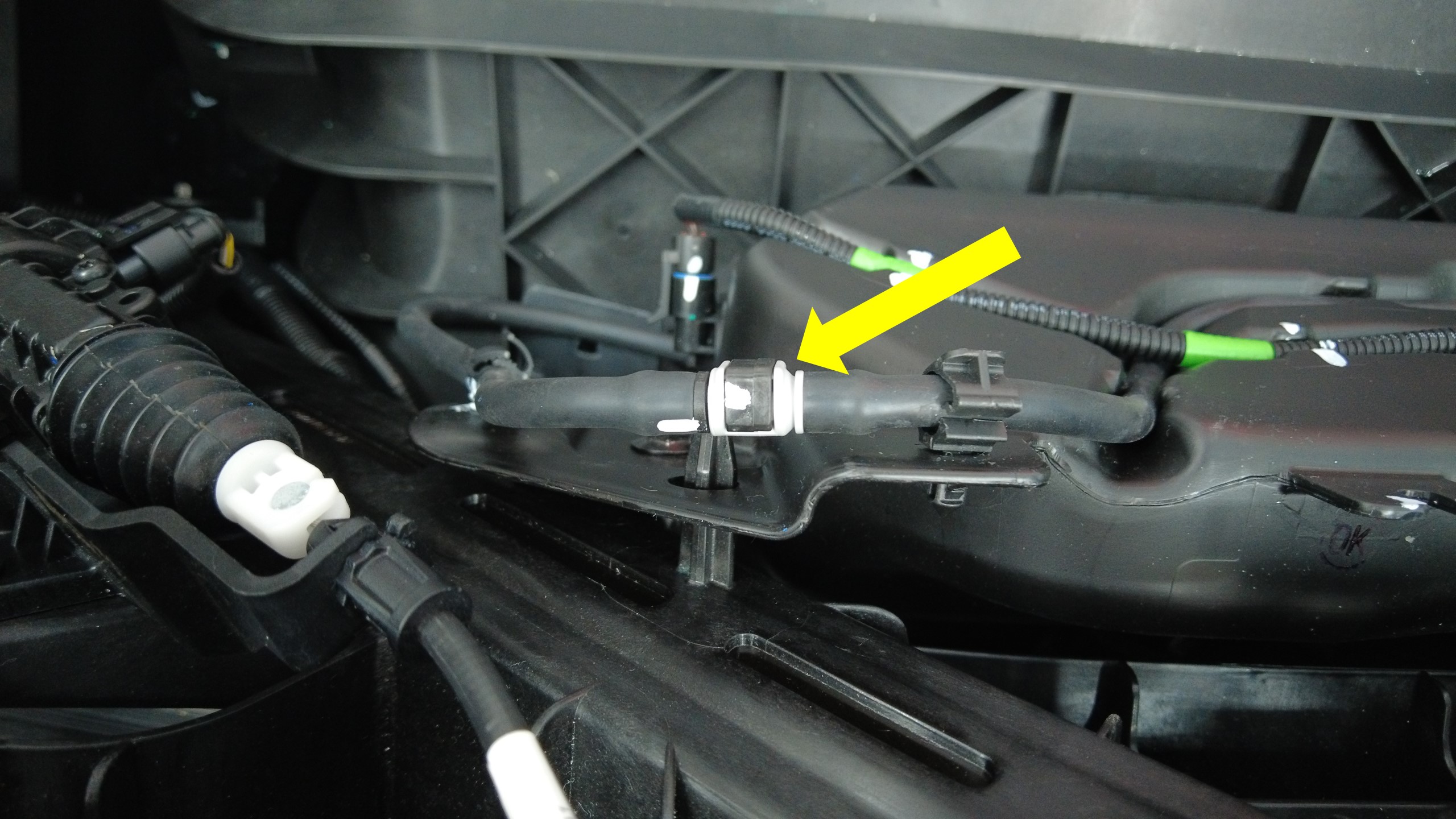

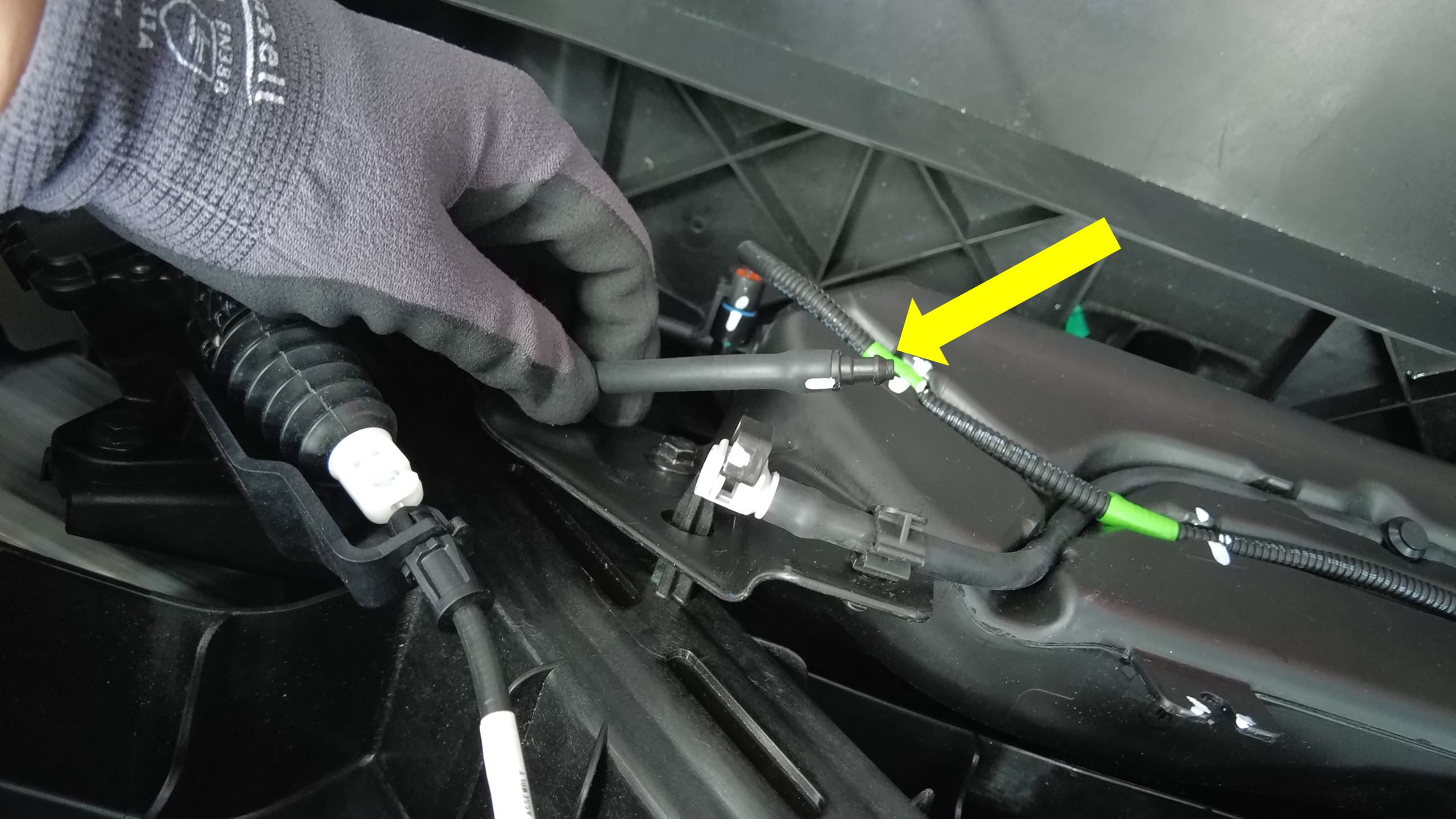

  2. 断开前摄像头清洗器软管。
    注
    解锁黑色锁片，然后分离软管。

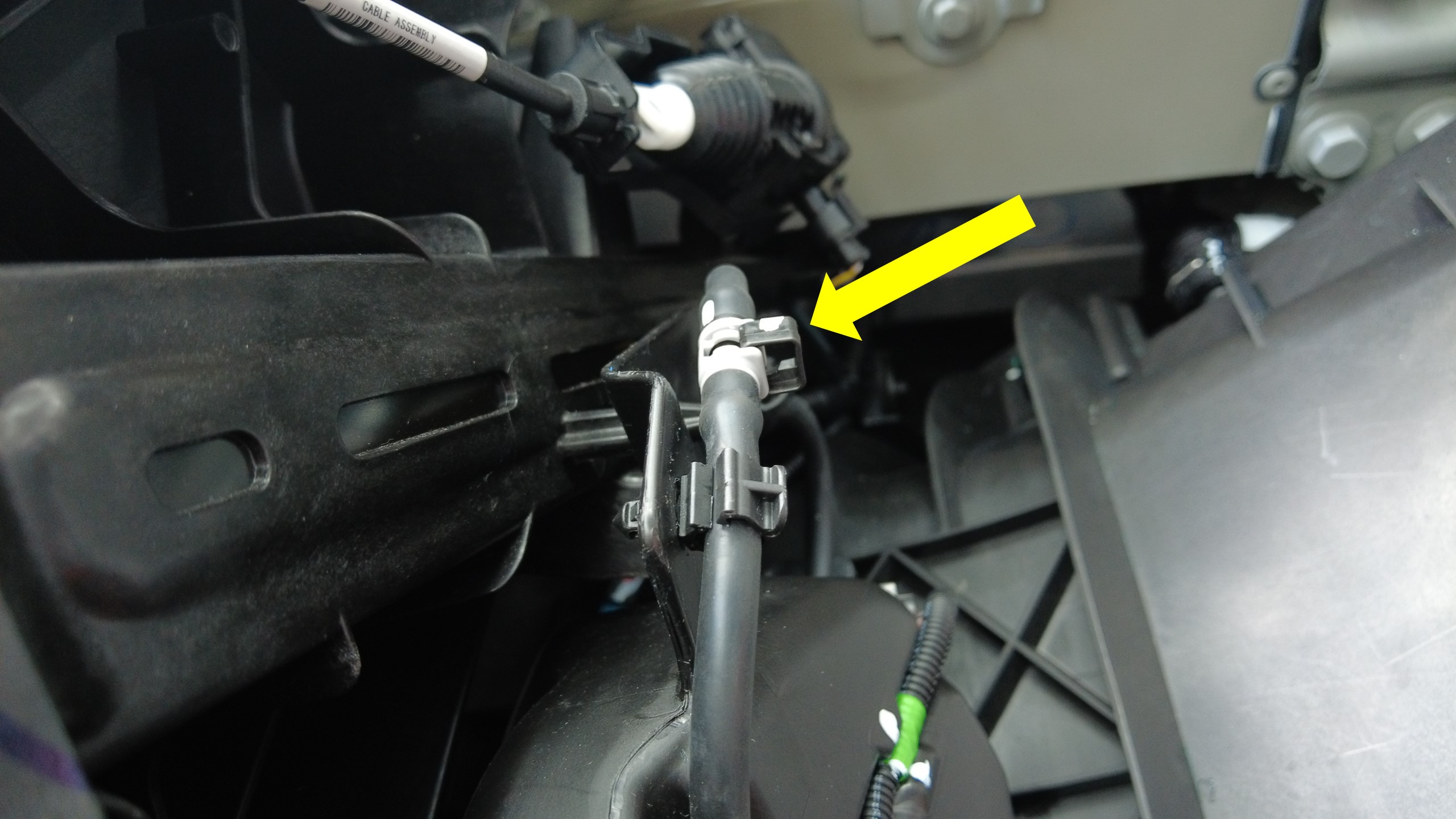

  3. 松开将前摄像头软管固定到清洗器储液罐的卡子。

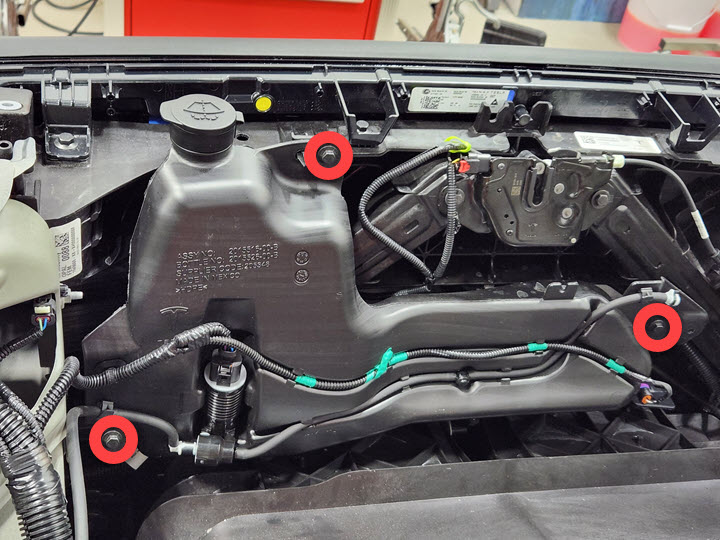

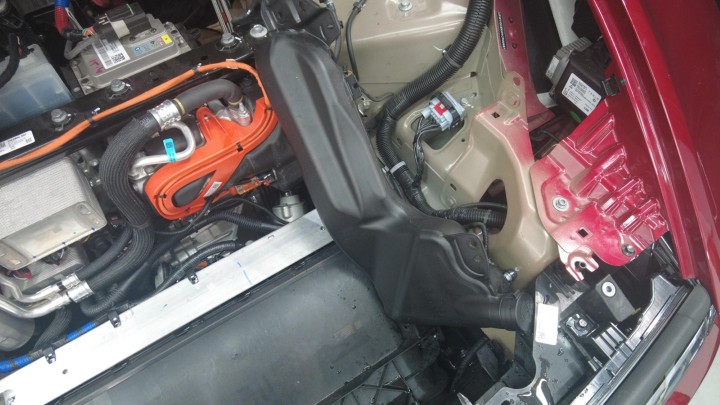

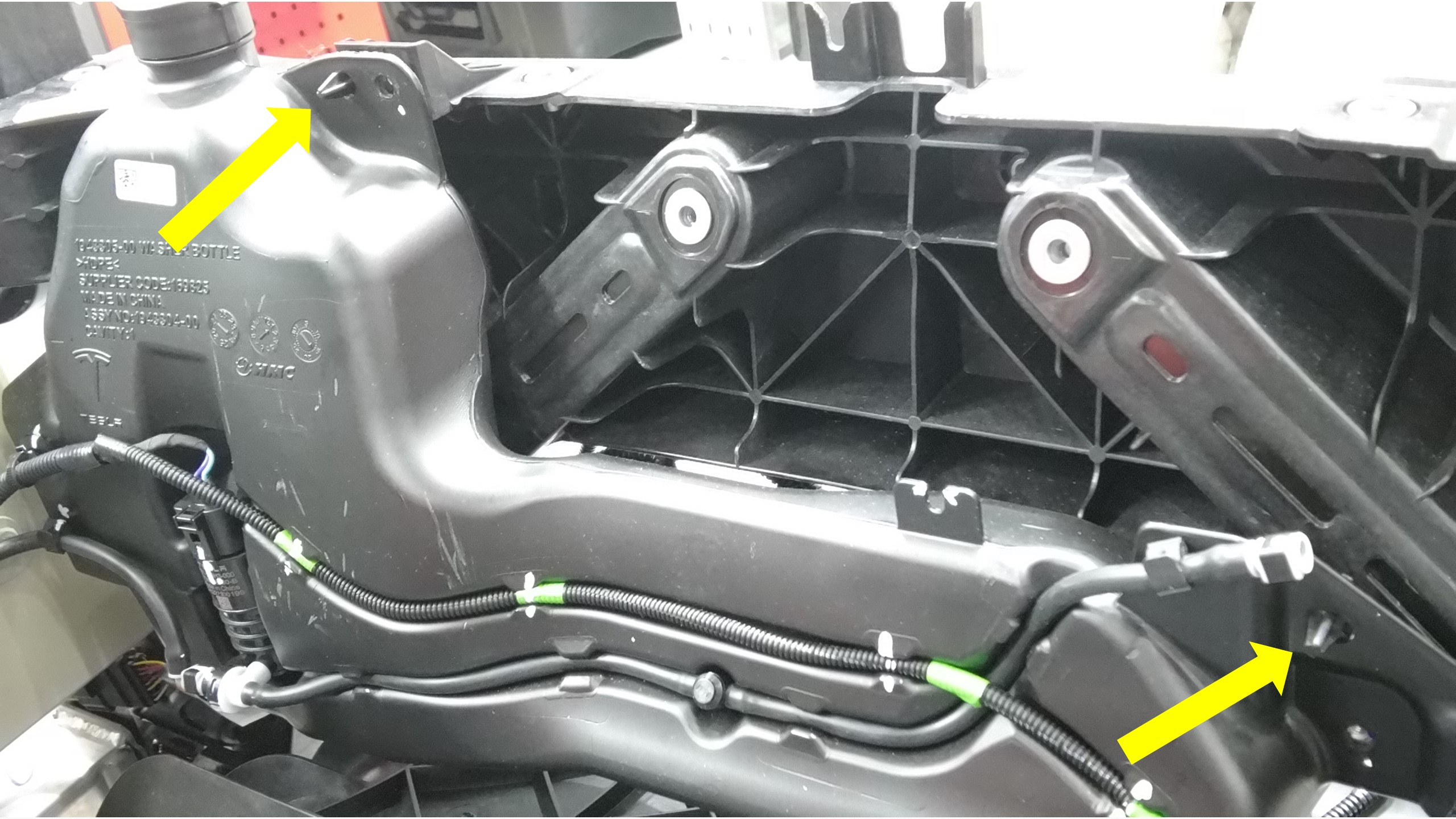

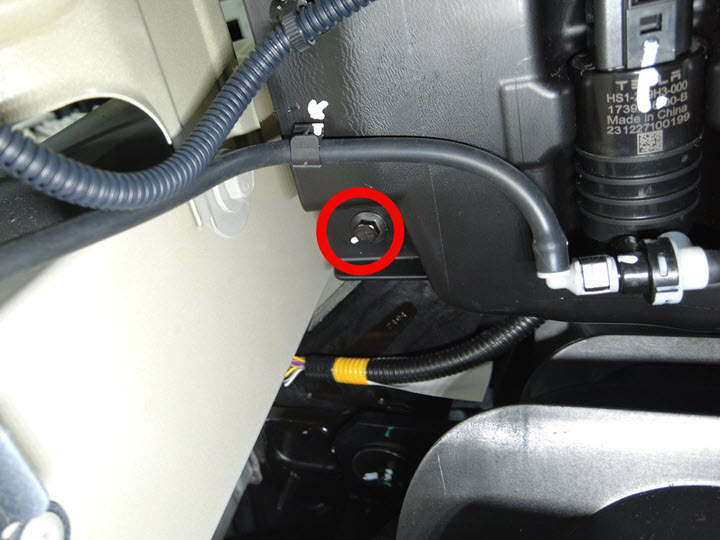

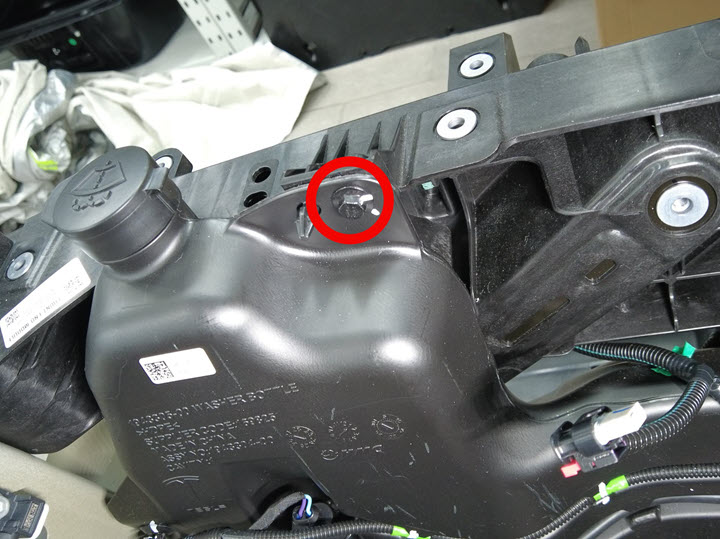

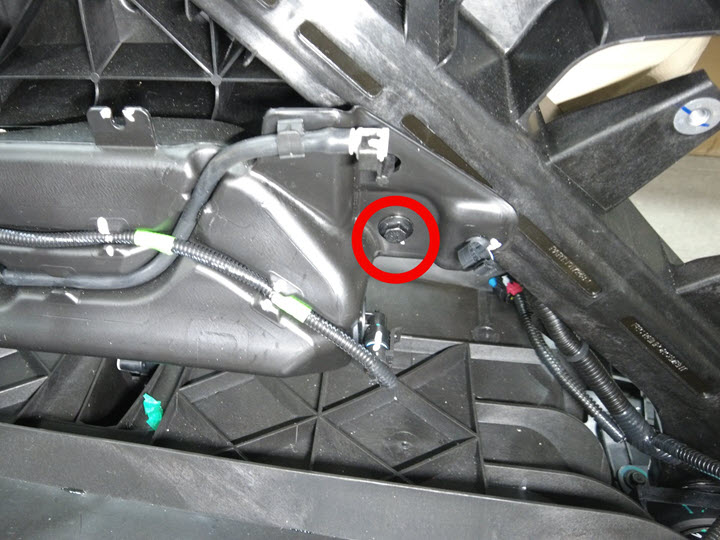

  4. 拆下将清洗器储液罐固定到前端支架的螺栓（3 个），然后松开固定销（2 个）并将储液罐置于一旁。
    注
    注意请勿使储液罐内清洗液溢出。
    提示
    推荐使用以下工具
    • 10 毫米套筒扳手
  5. 将空的容器放入前部储物区域。
    注
    确保容器干净无污染。
  6. 打开清洗器储液罐罐盖。
  7. 倒出清洗器储液罐内的清洗液。
    注
    注意请勿使清洗液溢出。
    注
    尽可能排尽储液罐内液体。
  8. 将容器从车辆上取走。

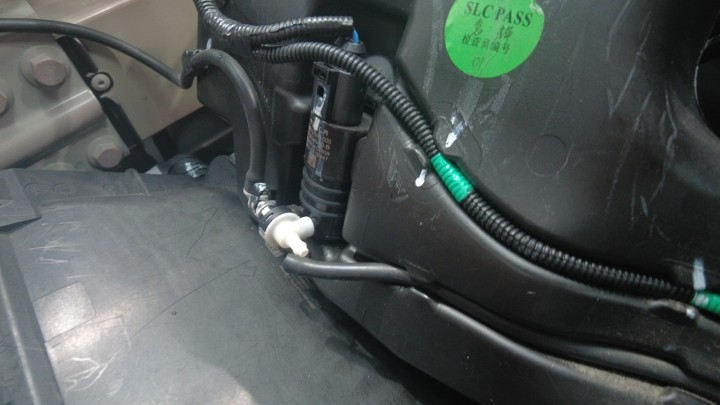

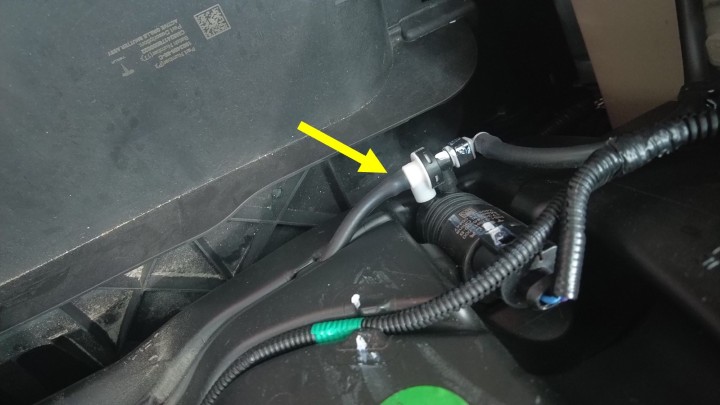

  9. 将清洗器储液罐软管从挡风玻璃清洗液泵上断开。

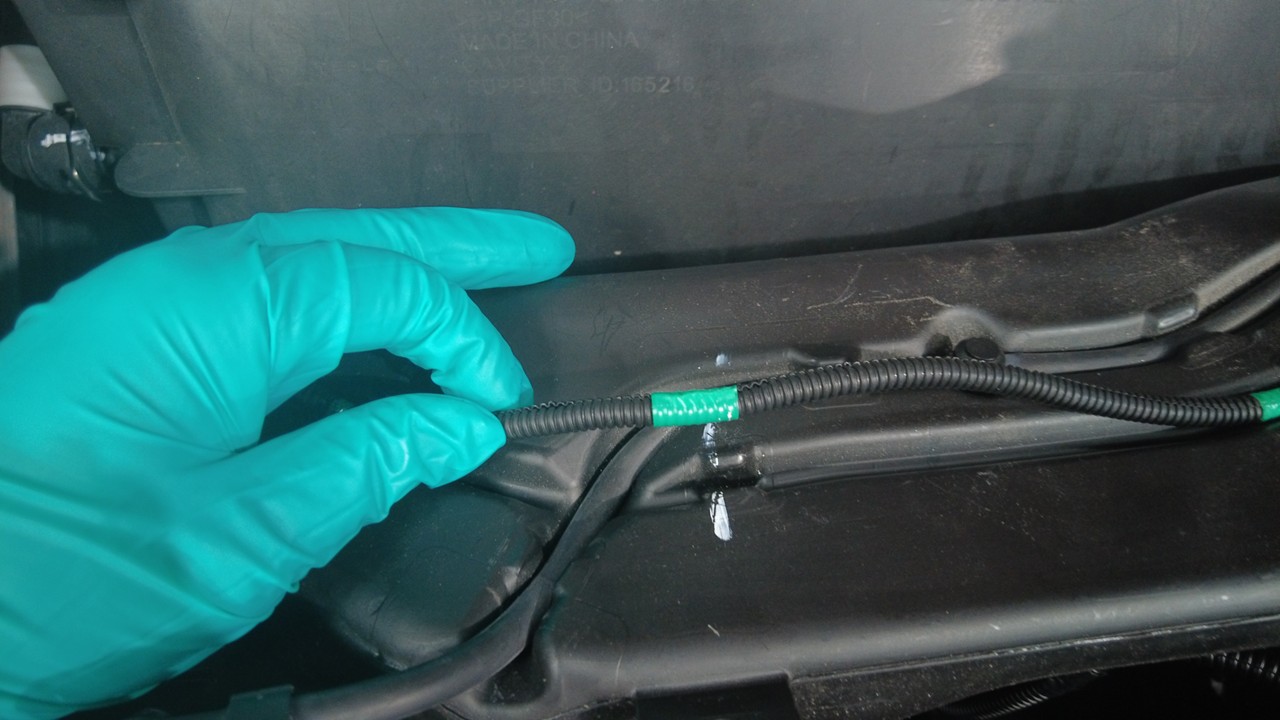

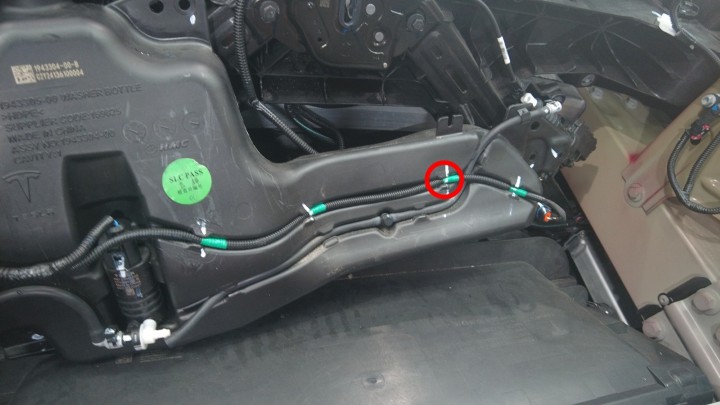

  10. 松开清洗器储液罐上的线束夹。

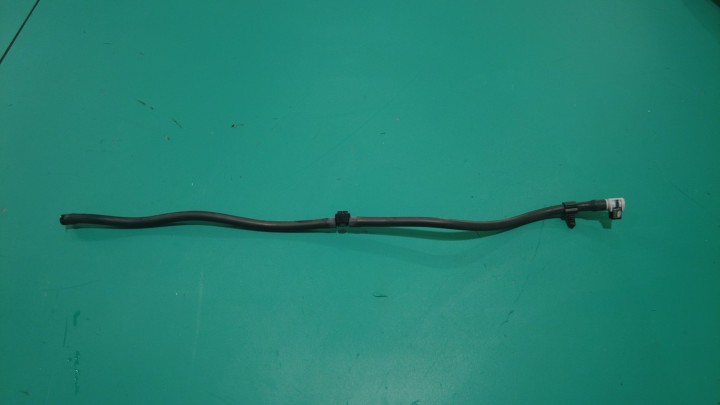

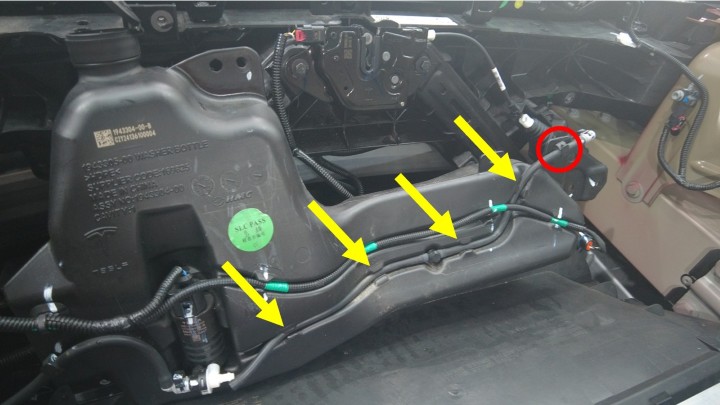

  11. 松开将清洗器储液罐软管固定到清洗器储液罐的卡子和导向夹（4 个）。

更换

  1. 紧固将清洗器储液罐软管固定到清洗器储液罐的卡子和导向夹（4 个）。
    注
    清洗器软管应穿过线束管束。
  2. 将线束夹紧固到清洗器储液罐上。
  3. 将清洗器储液罐软管连接到挡风玻璃清洗液泵上。
  4. 对齐固定销（2 个），将清洗器储液罐放回至正确位置，然后安装将清洗器储液罐固定到前端支架的螺栓（3 个）。
    4 Nm (2.9 lbs-ft)
    提示
    推荐使用以下工具
    • 10 毫米套筒扳手
    注
    注意请勿使储液罐内清洗液溢出。
  5. 布设好软管，然后紧固将前摄像头软管固定到清洗器储液罐的卡子。
  6. 将前部清洗器软管连接到清洗器储液罐上。
    注
    接合黑色锁片以连接软管。
  7. 向挡风玻璃清洗器储液罐中加注清洗液。
  8. 盖上清洗器储液罐罐盖。
  9. 安装前备箱储物单元请参阅 前备箱储物单元（拆卸和更换）。
