框架 - 座椅坐垫 - 驾驶位座椅（Model Y L） ((拆卸和安装))

校正代码 13010201201 FRT 1.20 注意：除非本程序中另有明确规定，否则上文所列校正代码及相关 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时深入了解 FRT 及其创建方式。 注意：请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意：请参阅人体工程学注意事项查看安全健康的作业规程。

扭矩规格

表 1. 扭矩规格： 罩 - 座椅靠背 - 第一排 - RH（六座）（拆卸和更换）
描述 扭矩值 推荐工具 重复使用/更换 备注
将座椅靠背框架固定到座垫框架的内外侧螺栓（4 个）
43 Nm (31.7 lbs-ft)
  • 梅花 T50 套筒
 更换 1128435-00-C
将驾驶位座椅安全带锁扣固定到驾驶位座垫框架的螺纹胶螺栓
40 Nm (29.5 lbs-ft)
  • 梅花 T50 套筒
 更换 1117250-00-A

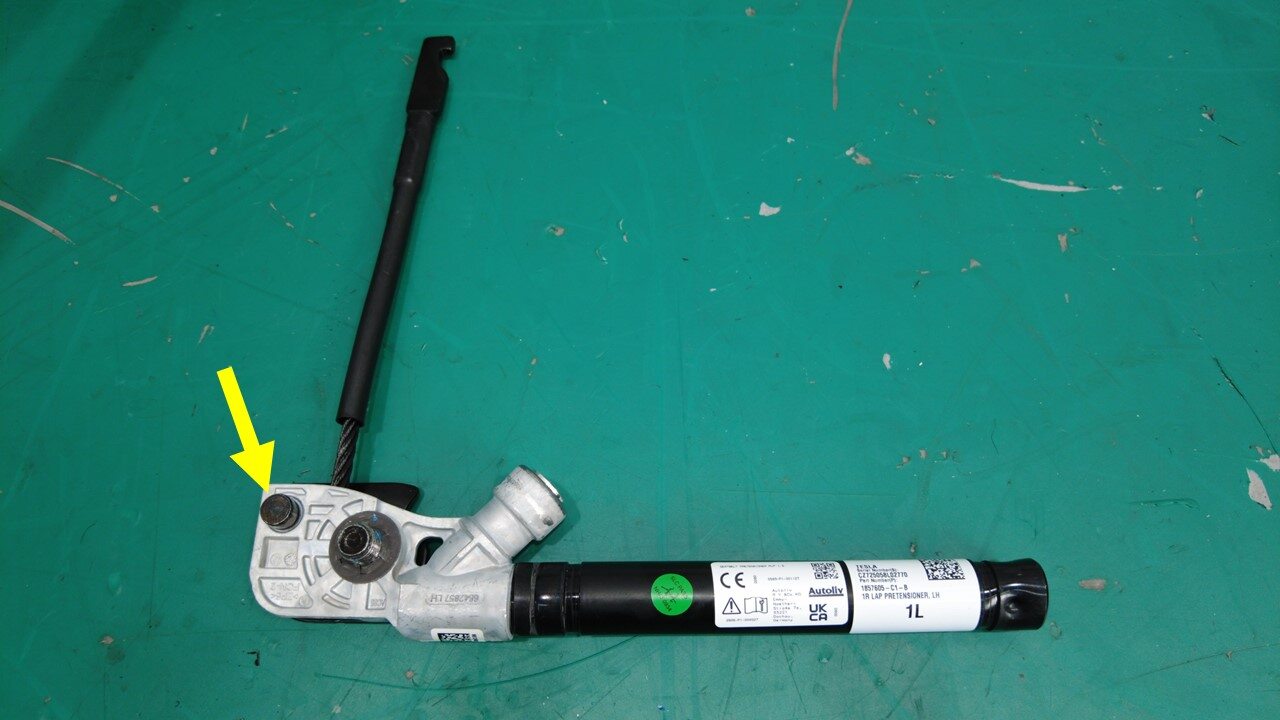

将驾驶位安全带预紧器固定到驾驶位座垫框架的螺纹胶螺栓
40 Nm (29.5 lbs-ft)
  • 梅花 T50 套筒
 更换 1117248-00-A

拆卸

  1. 拆下驾驶位座椅总成。请参阅 第一排座椅总成 - 左侧 ((拆卸和安装))
  2. 拆下驾驶位座椅外侧护板支架。请参阅 支架 - 侧护板 - 外侧 - 驾驶位座椅（Model Y L） ((拆卸和更换))。
  3. 拆下驾驶位座椅内侧护板支架。请参阅 支架 - 侧护板 - 内侧 - 驾驶位座椅（Model Y L） ((拆卸和更换))。

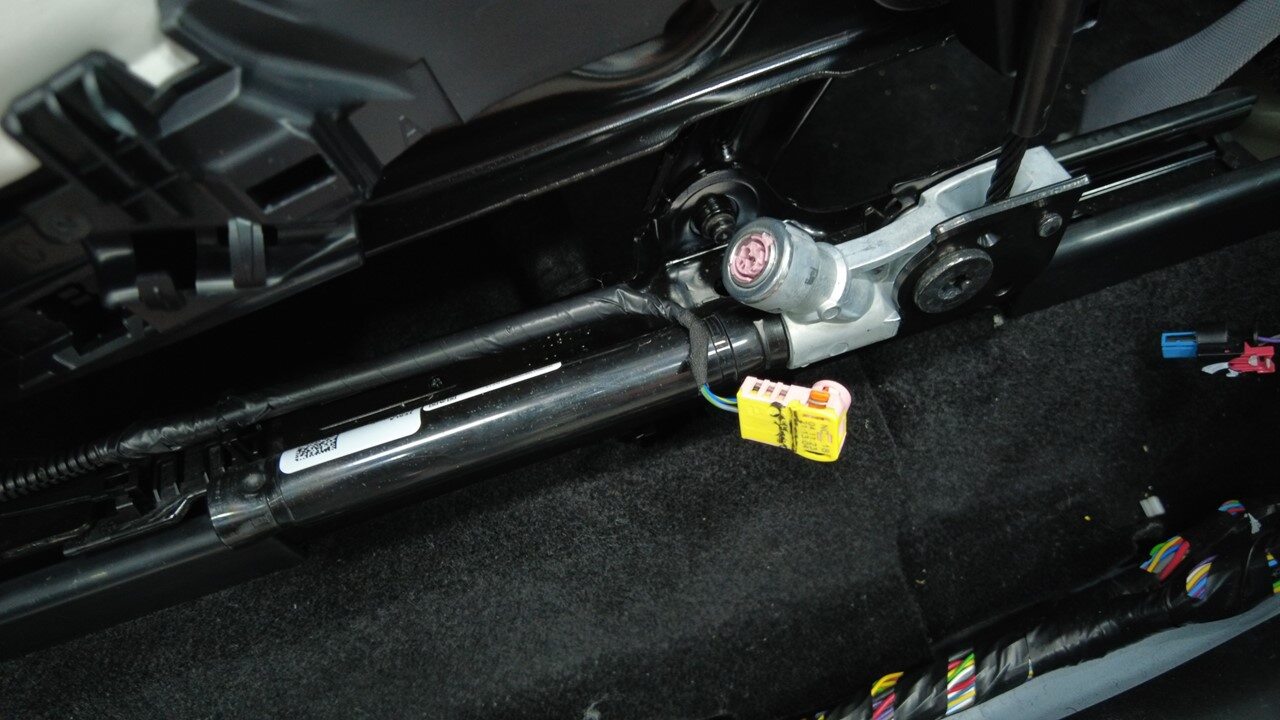

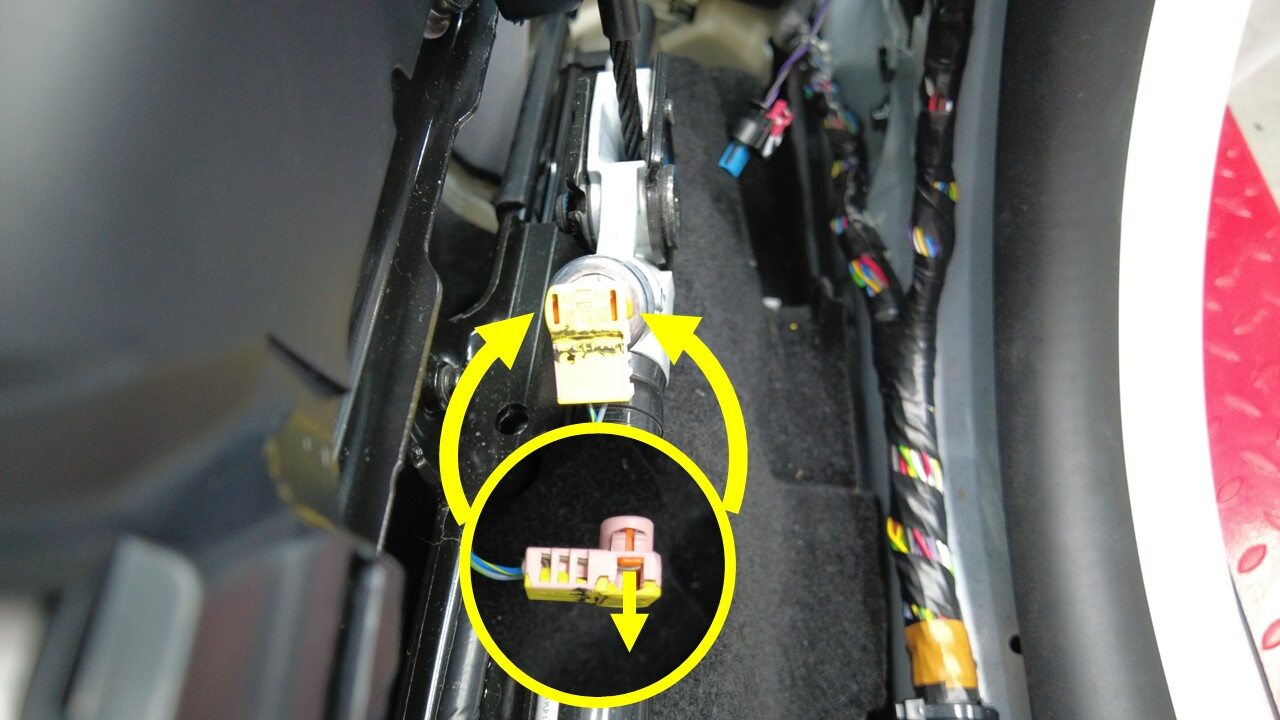

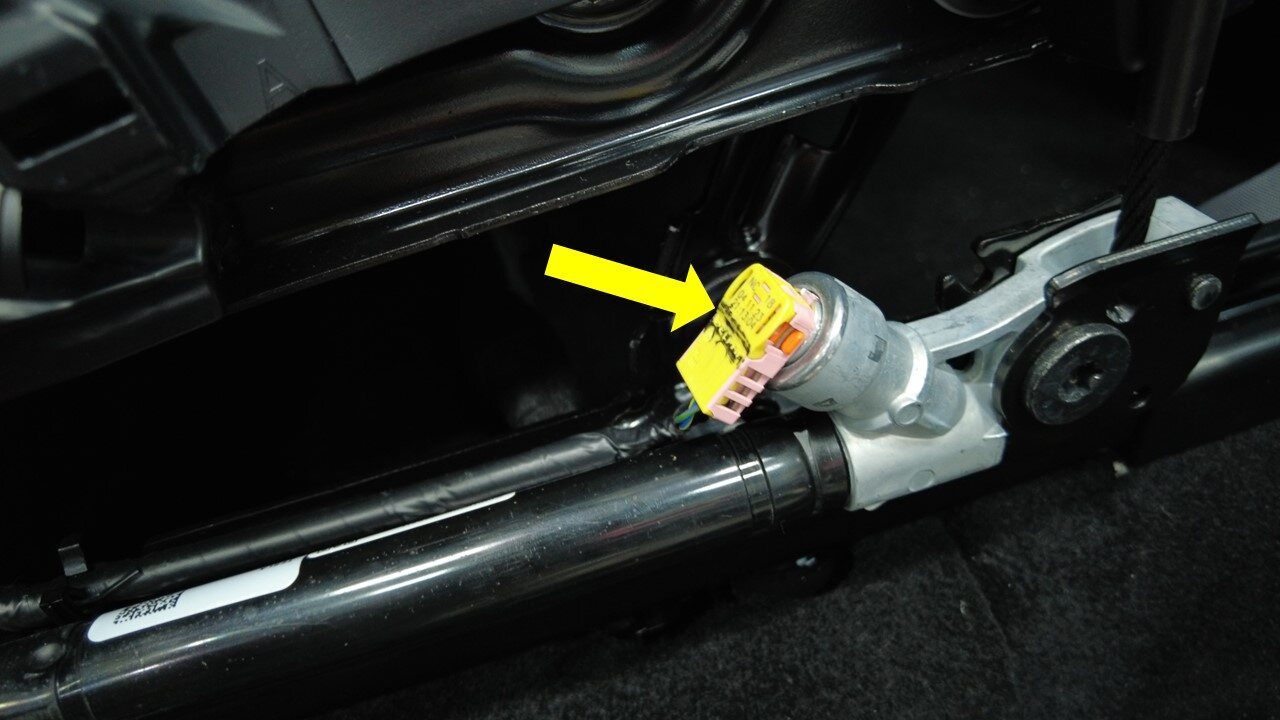

  4. 松开安全锁，然后断开驾驶位座椅安全带预紧器连接器。

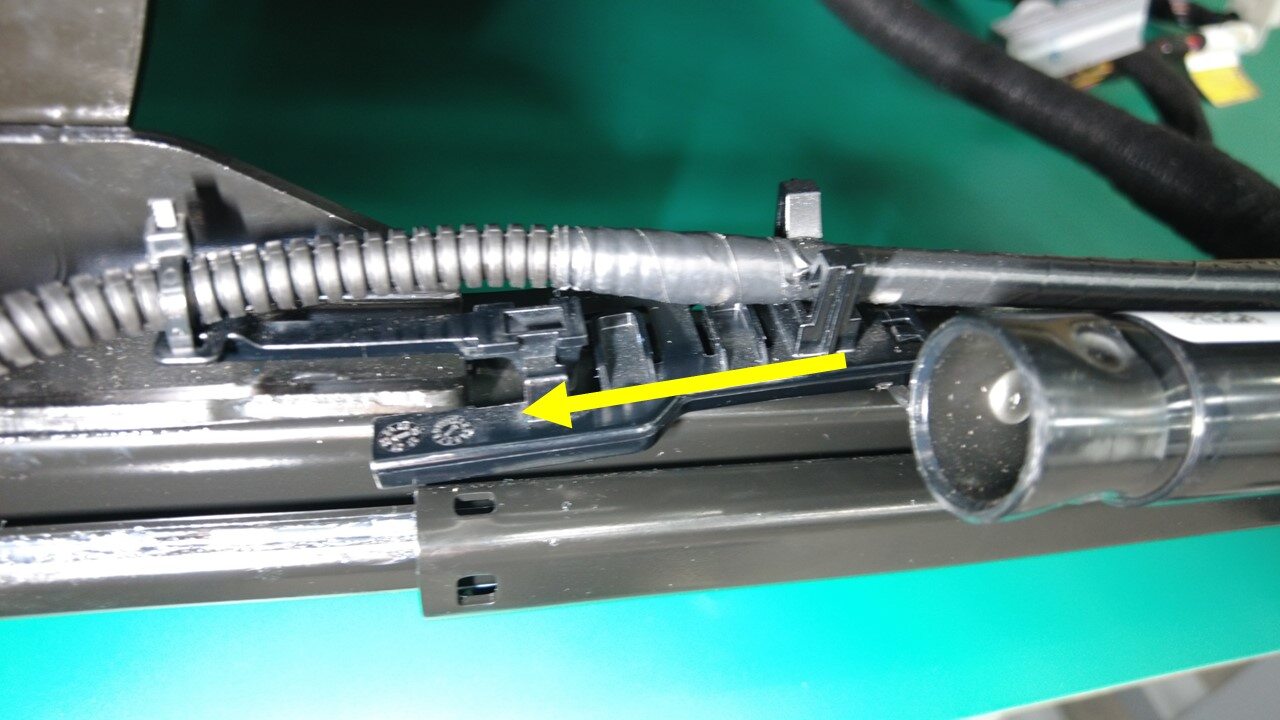

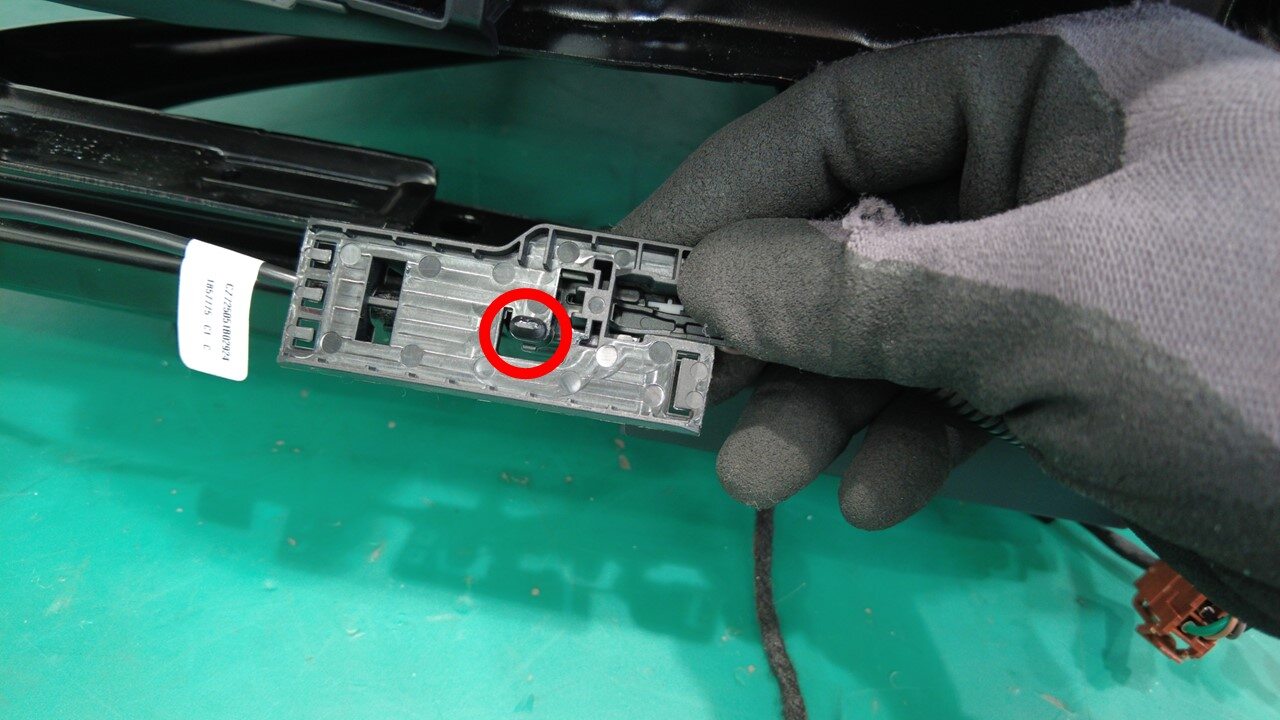

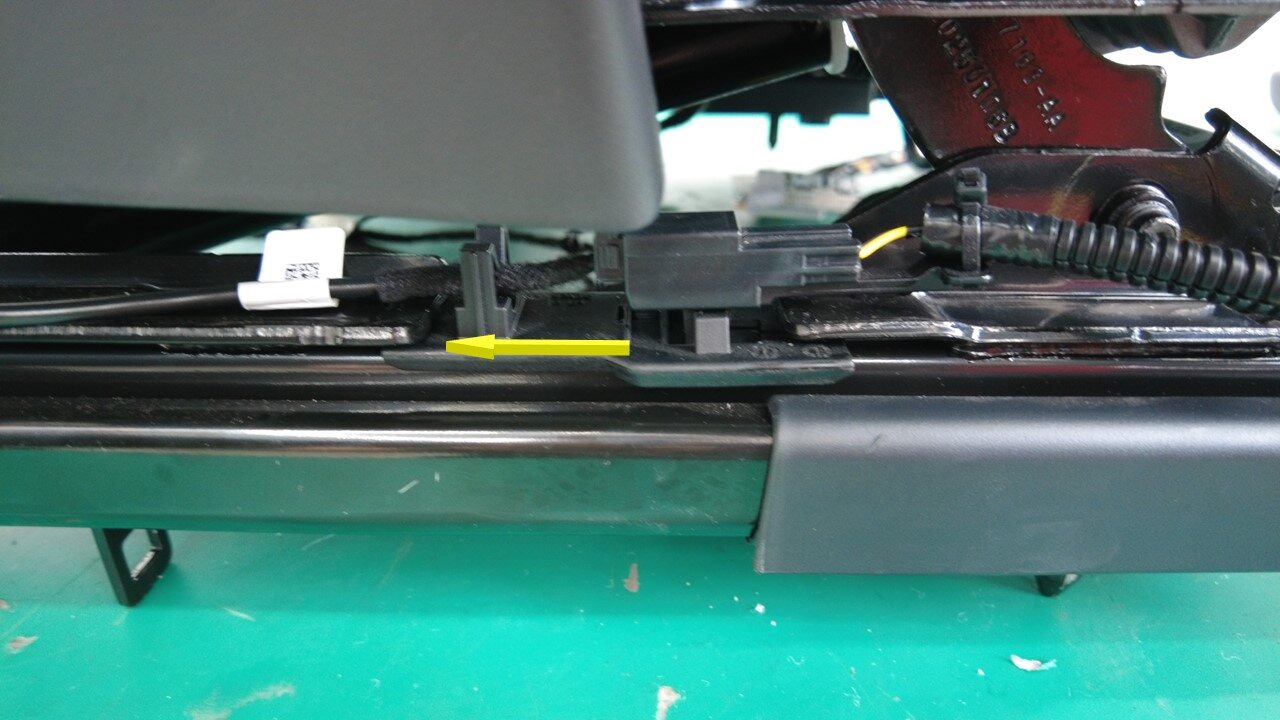

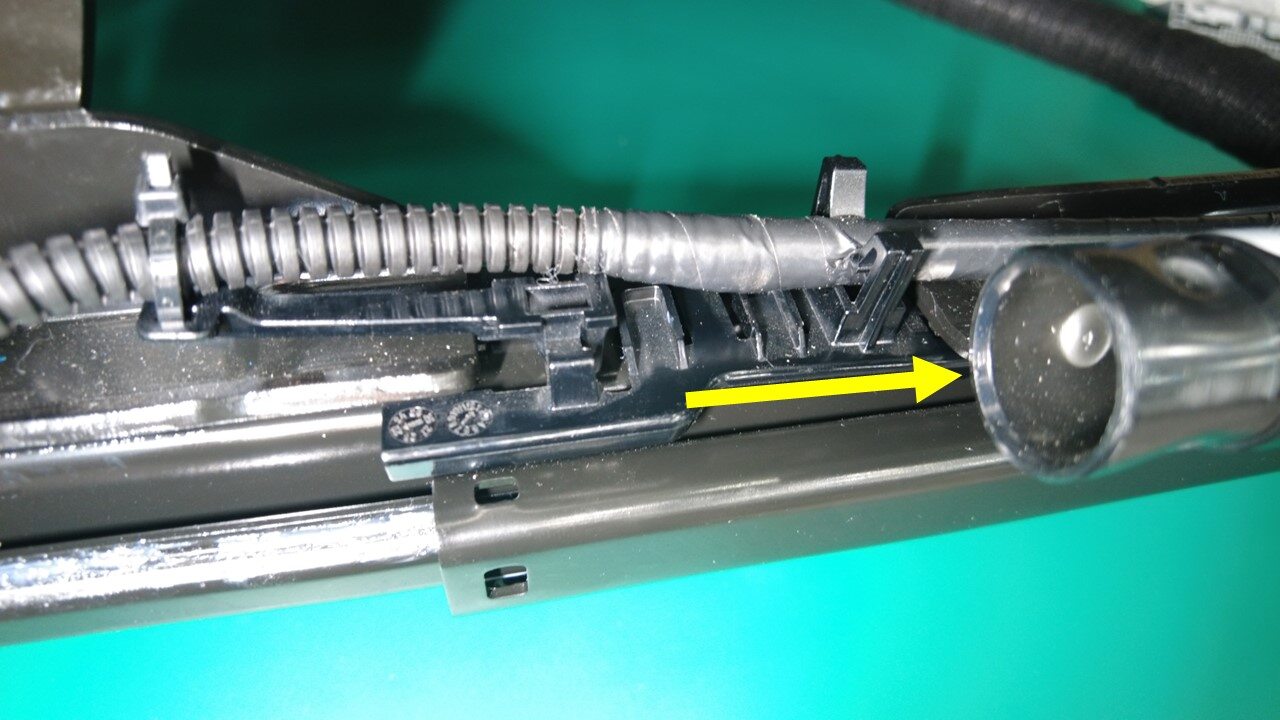

  5. 松开线束支架上的安全带预紧器线束。
    注
    将线束支架向前移动再向后移动，以便拆卸。

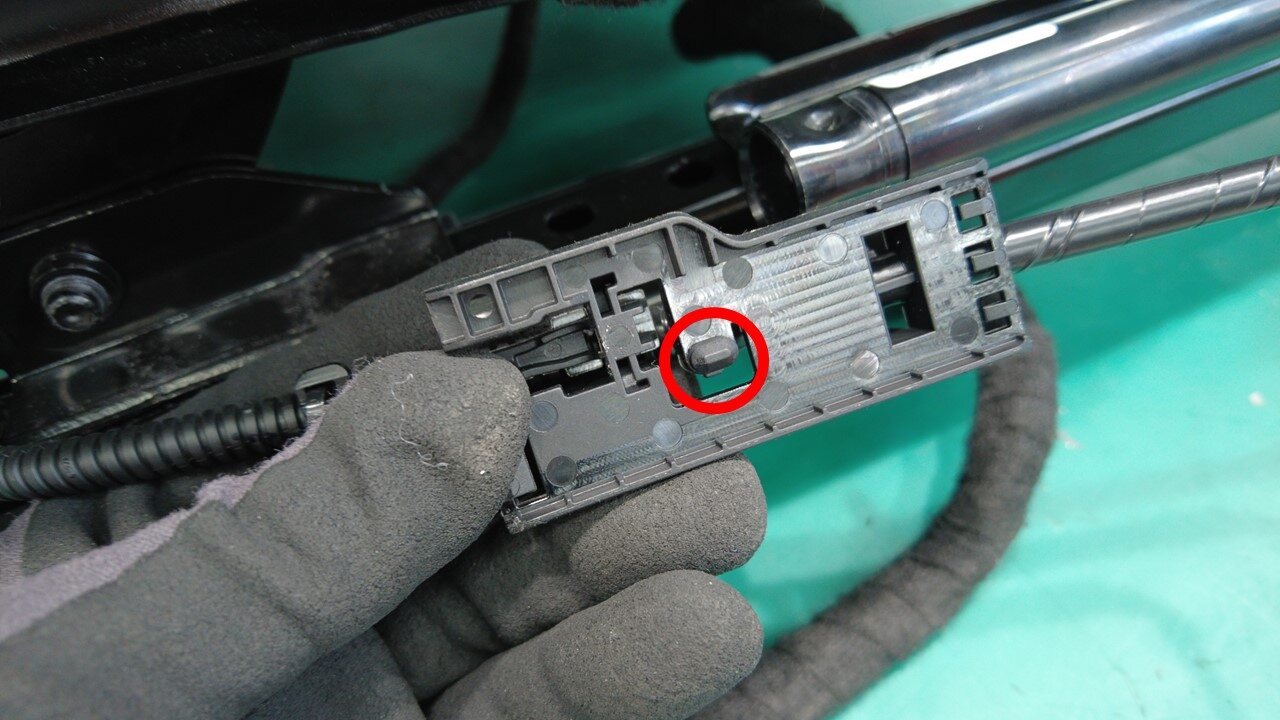

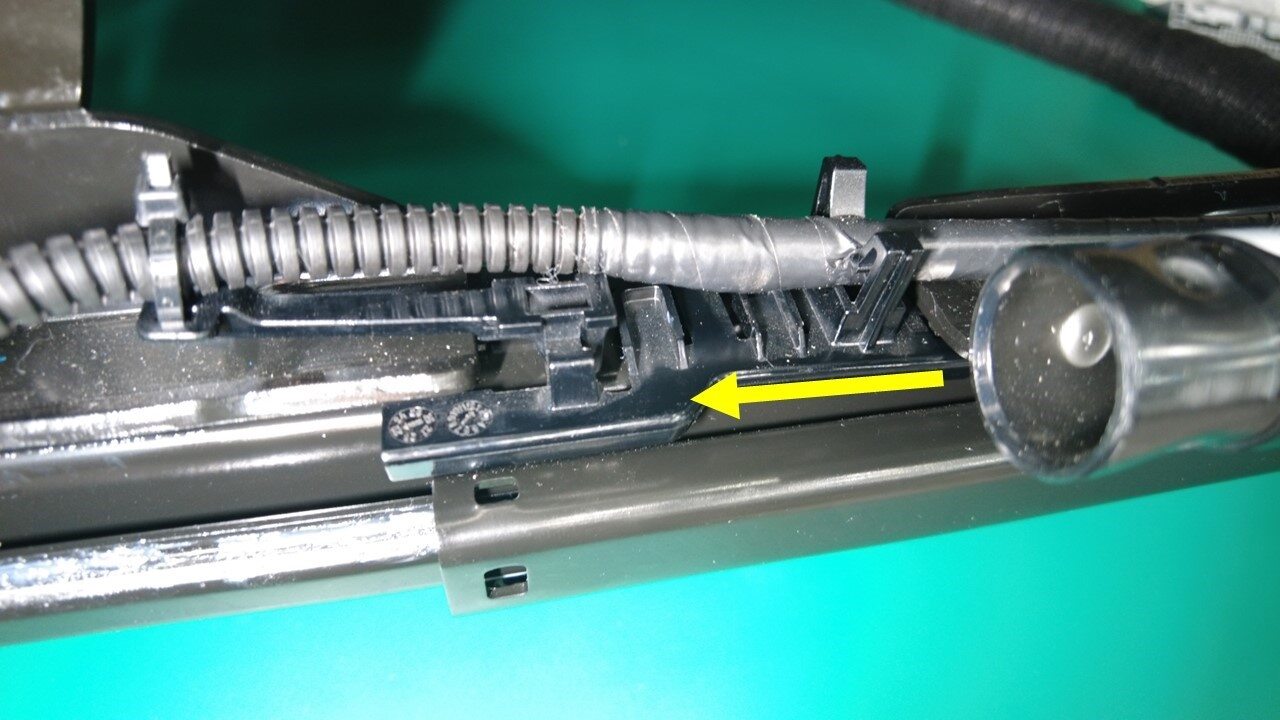

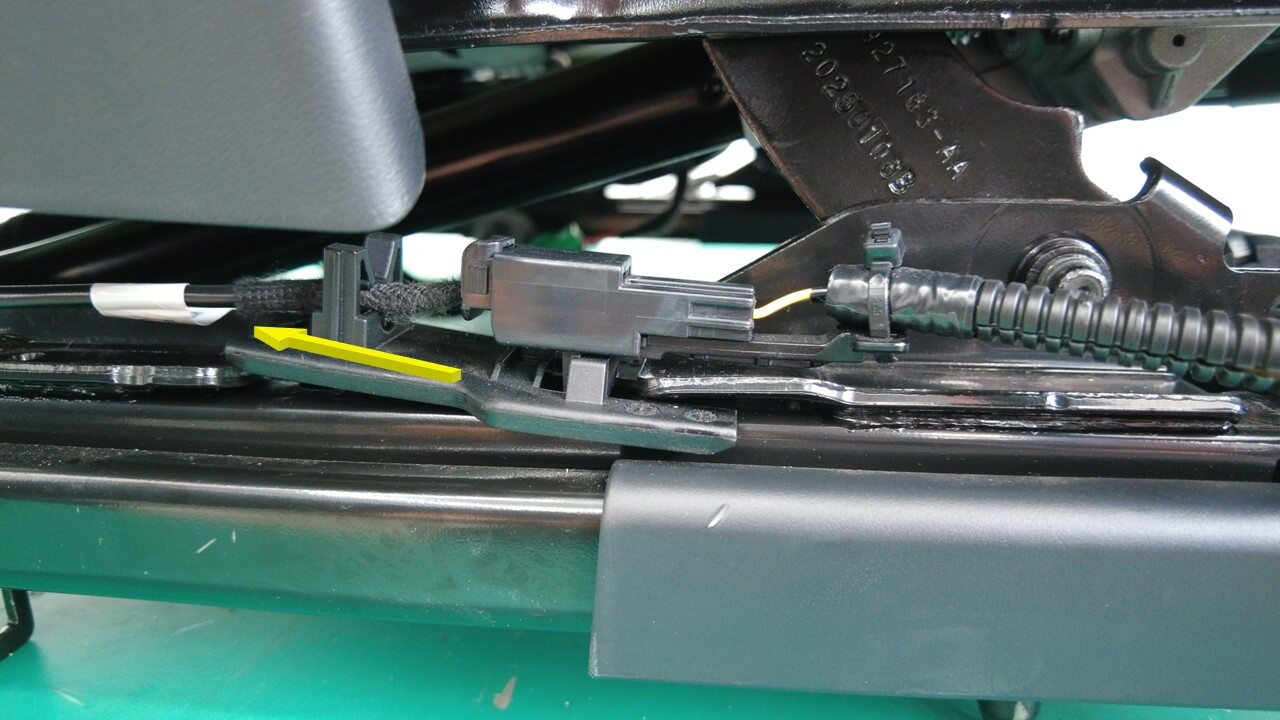

  6. 将安全带锁扣线束从座垫框架上松开。
    注
    将线束支架向前移动再向后移动，以便拆卸。

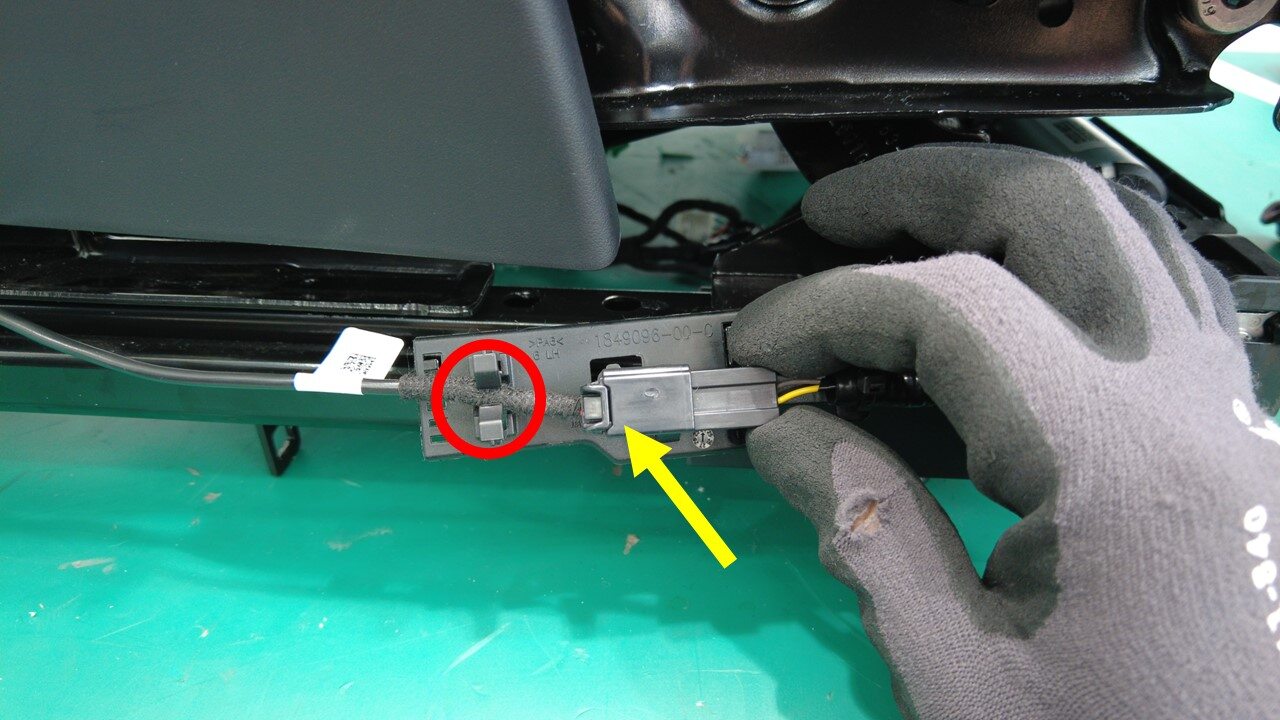

  7. 断开安全带锁扣连接器，然后松开卡子和挂钩。

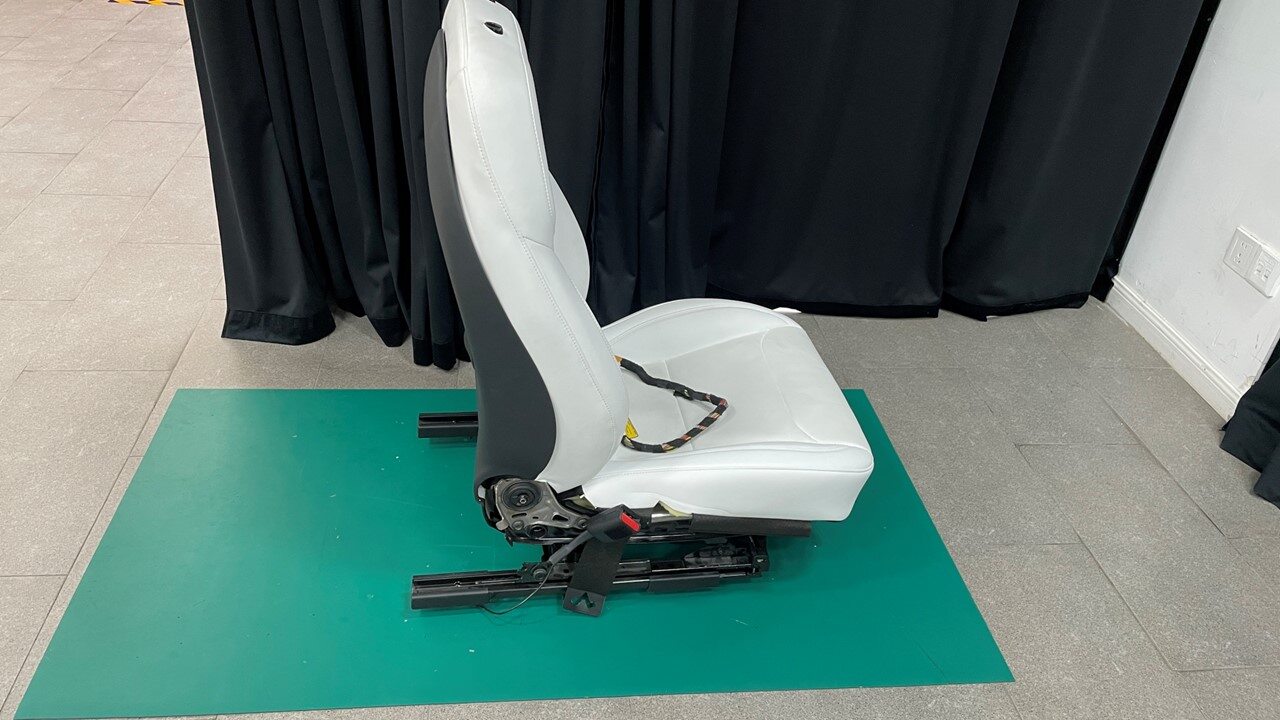

  8. 旋转座椅，以接触座垫框架底部。
    提示
    防止座垫受损。

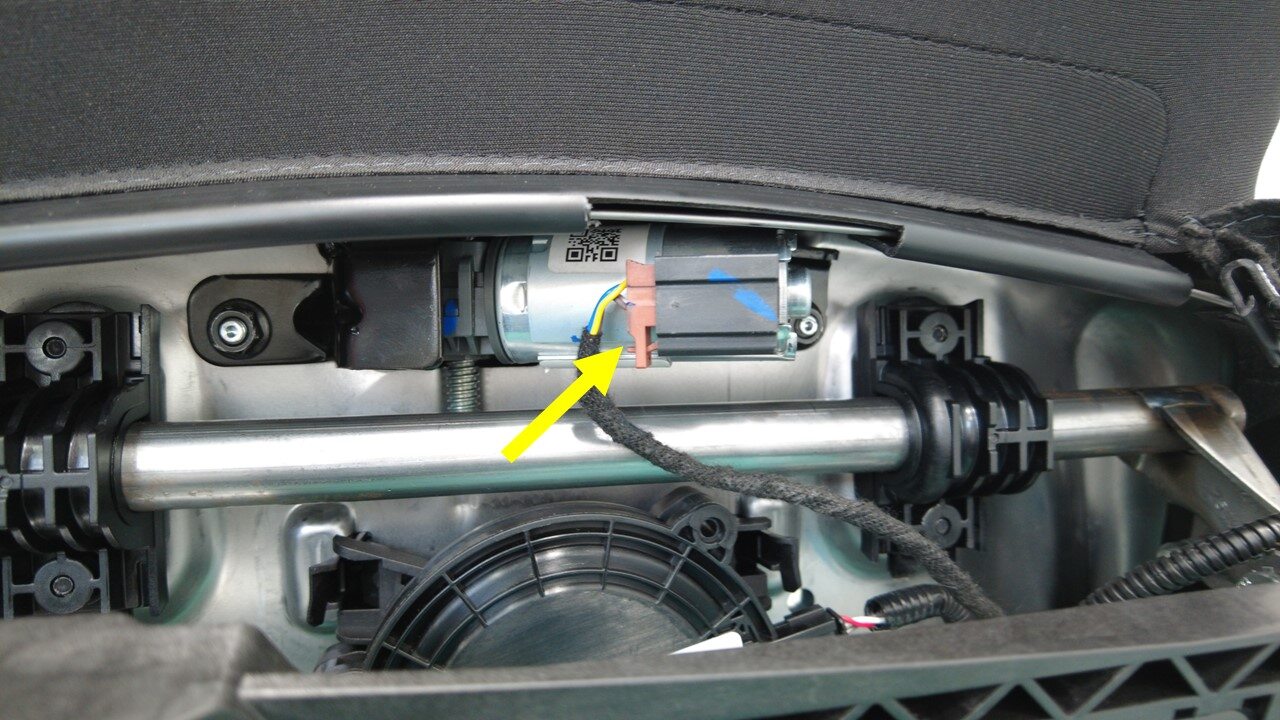

  9. 断开驾驶位座垫延伸件电机连接器。

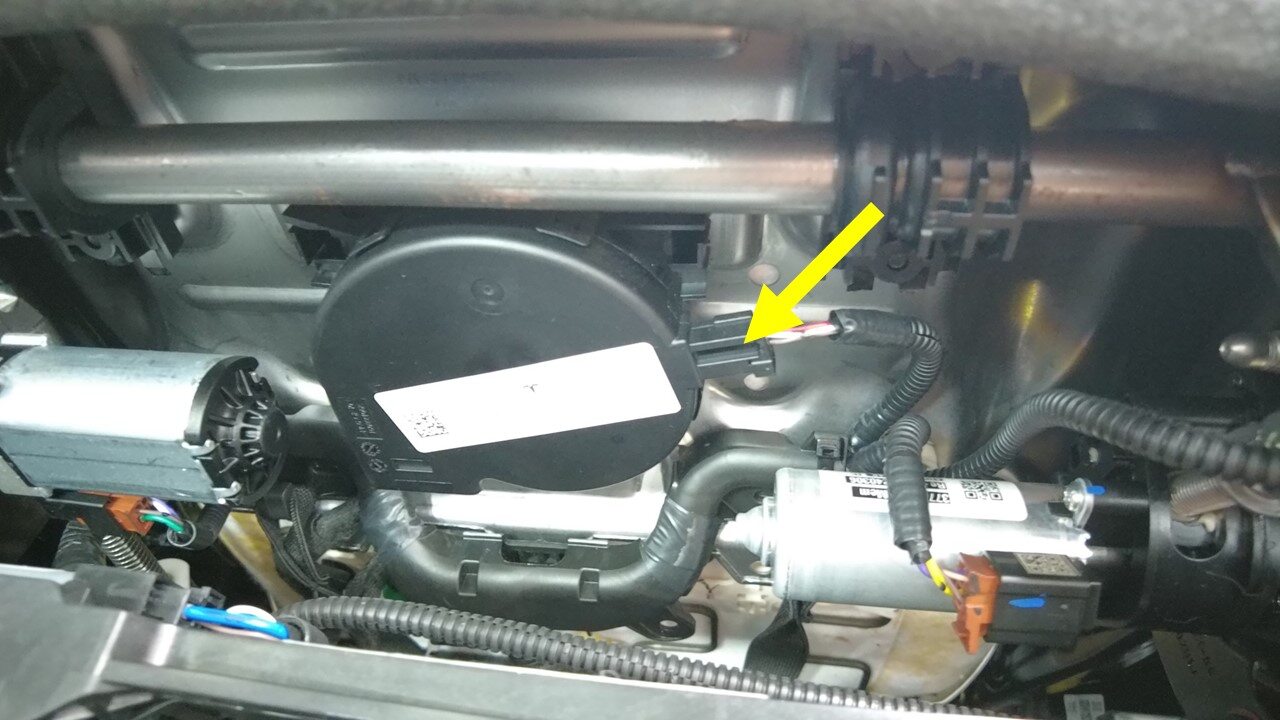

  10. 断开驾驶位座垫通风扇连接器。

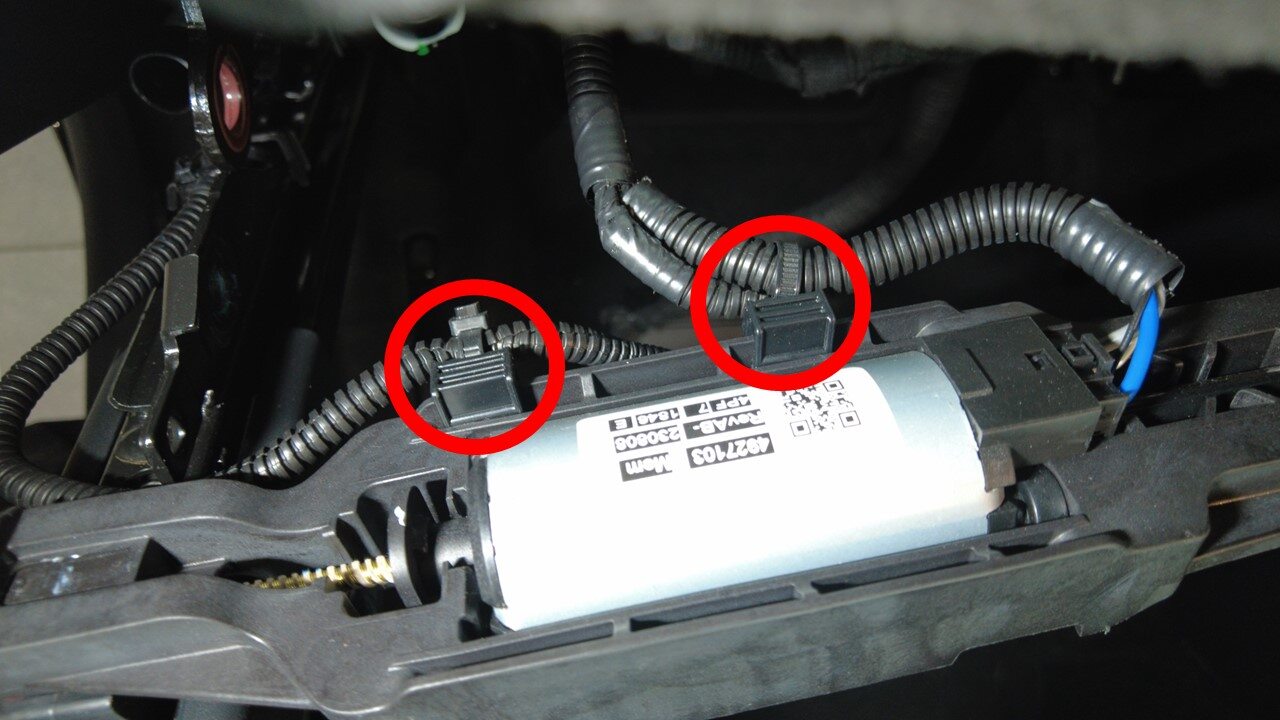

  11. 松开将驾驶位座椅滑轨电机线束固定到滑轨电机桥架的夹子（3 个）。

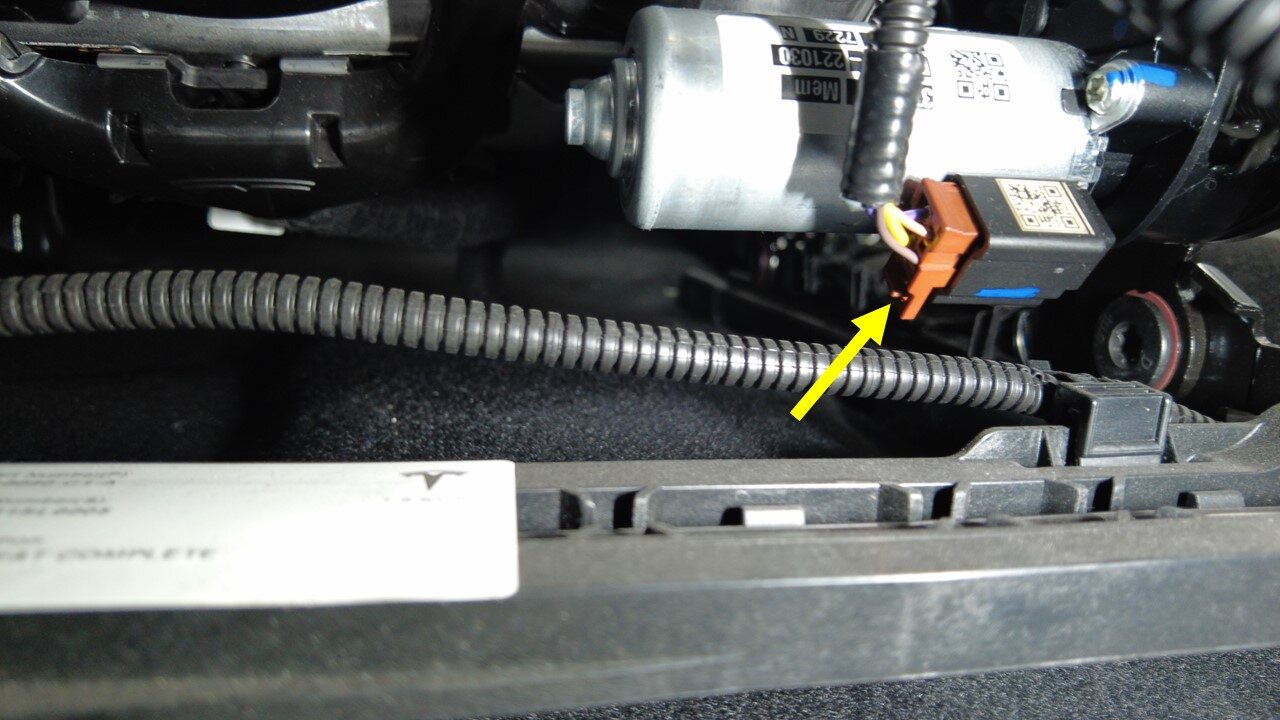

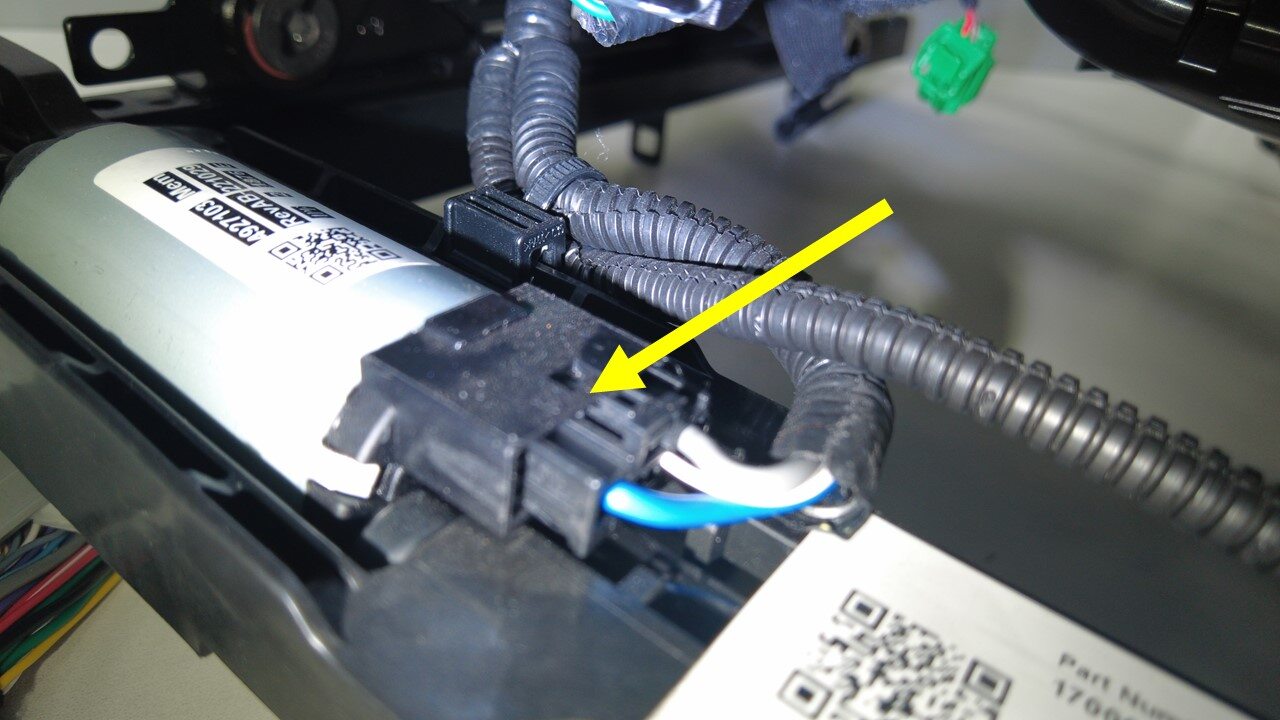

  12. 断开驾驶位座椅滑轨电机连接器。
  13. 断开驾驶位座椅倾斜电机连接器。
  14. 断开驾驶位座椅高度调节器电机连接器。

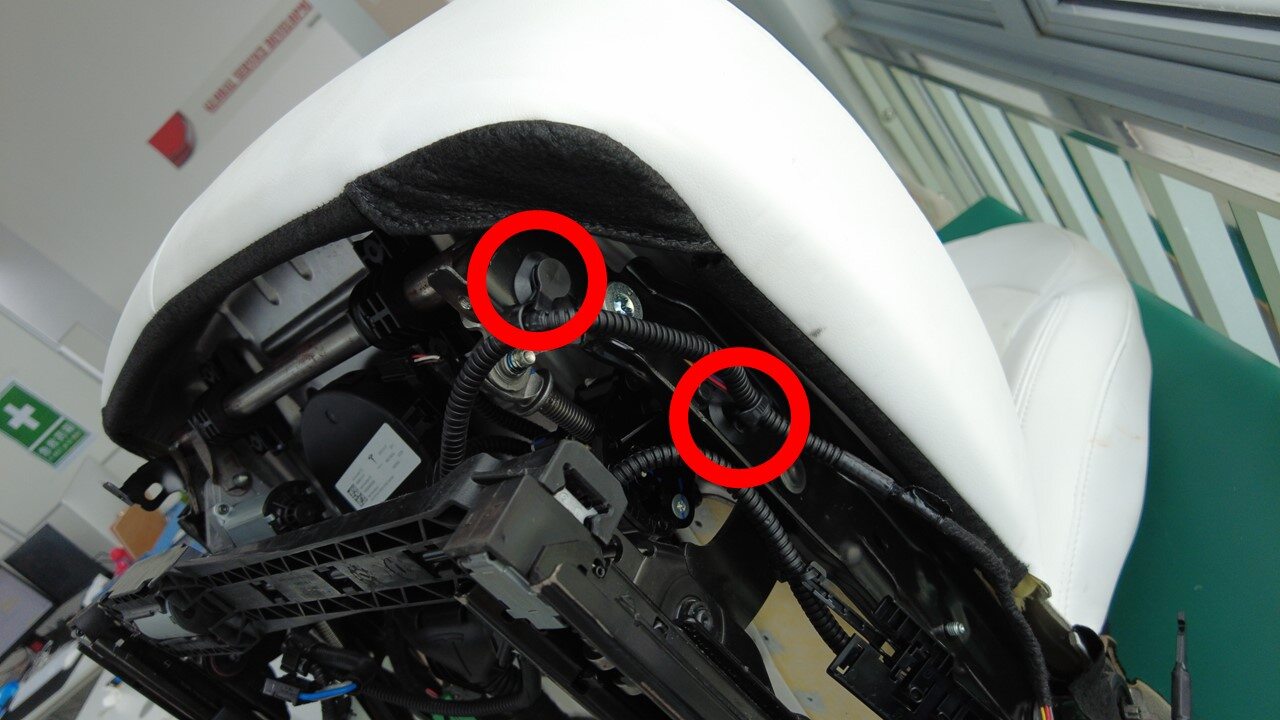

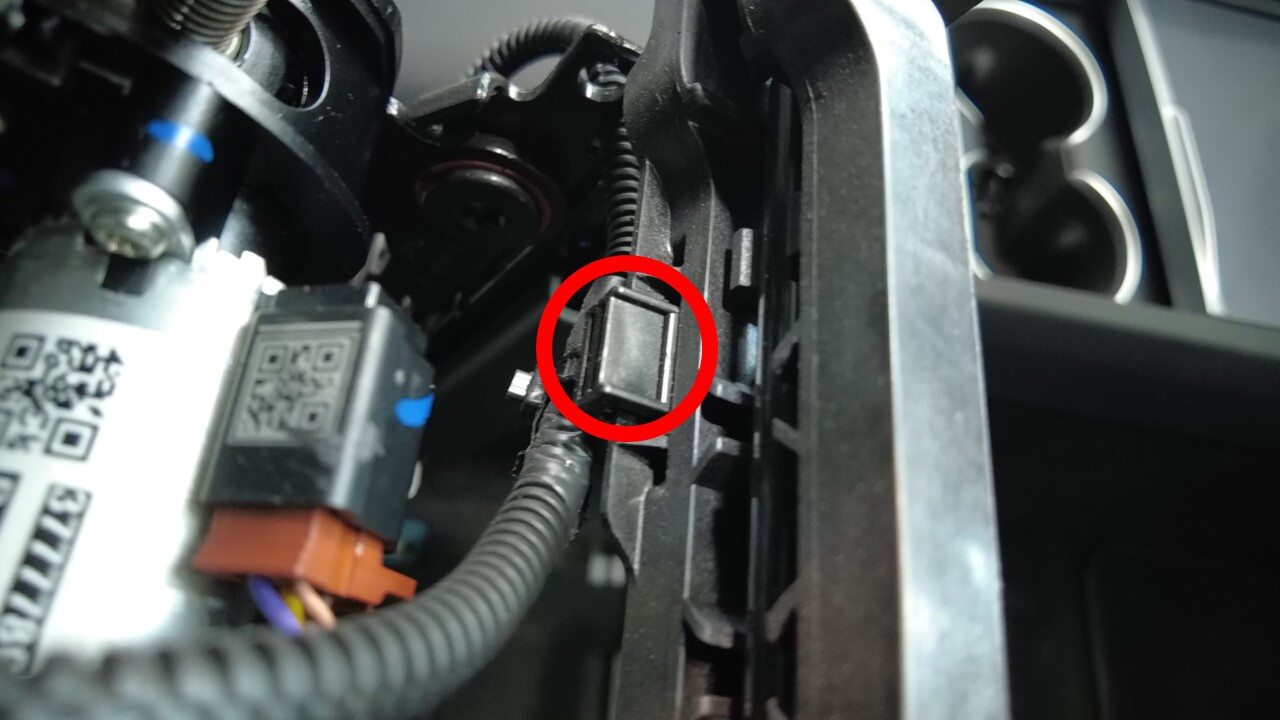

  15. 拆卸将驾驶位座椅开关线束固定到座垫框架的夹子（2 个）。

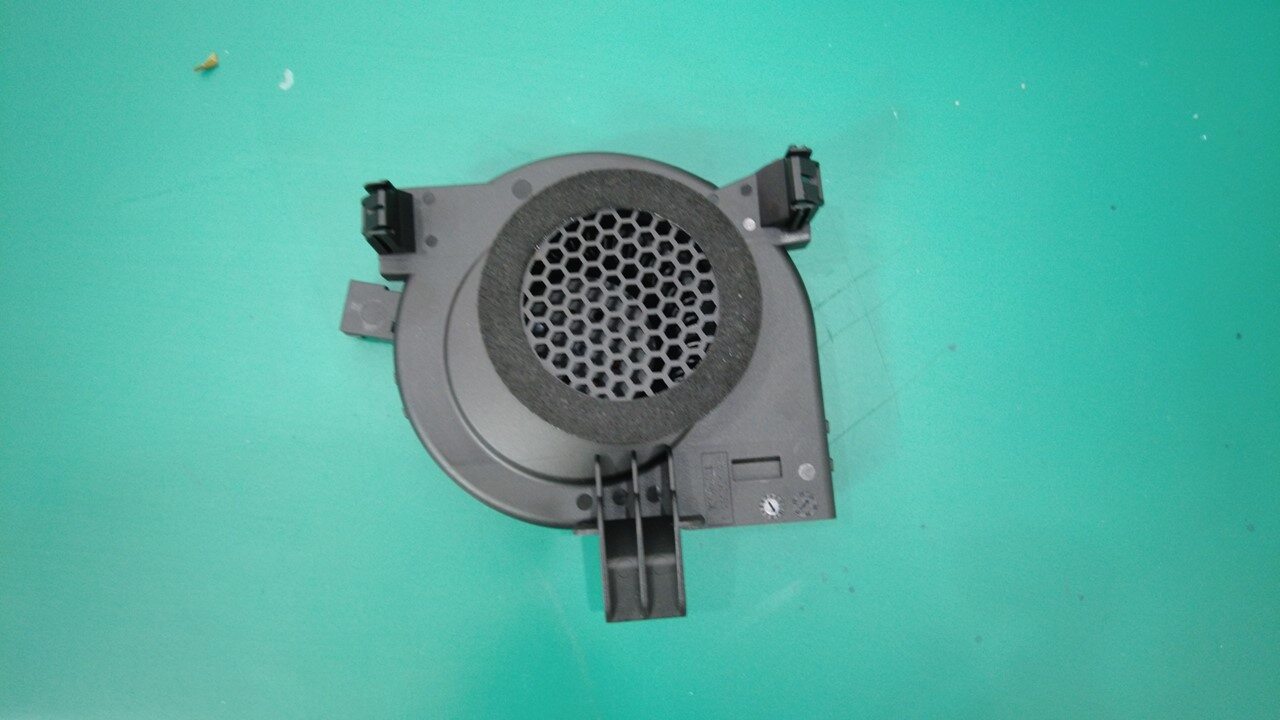

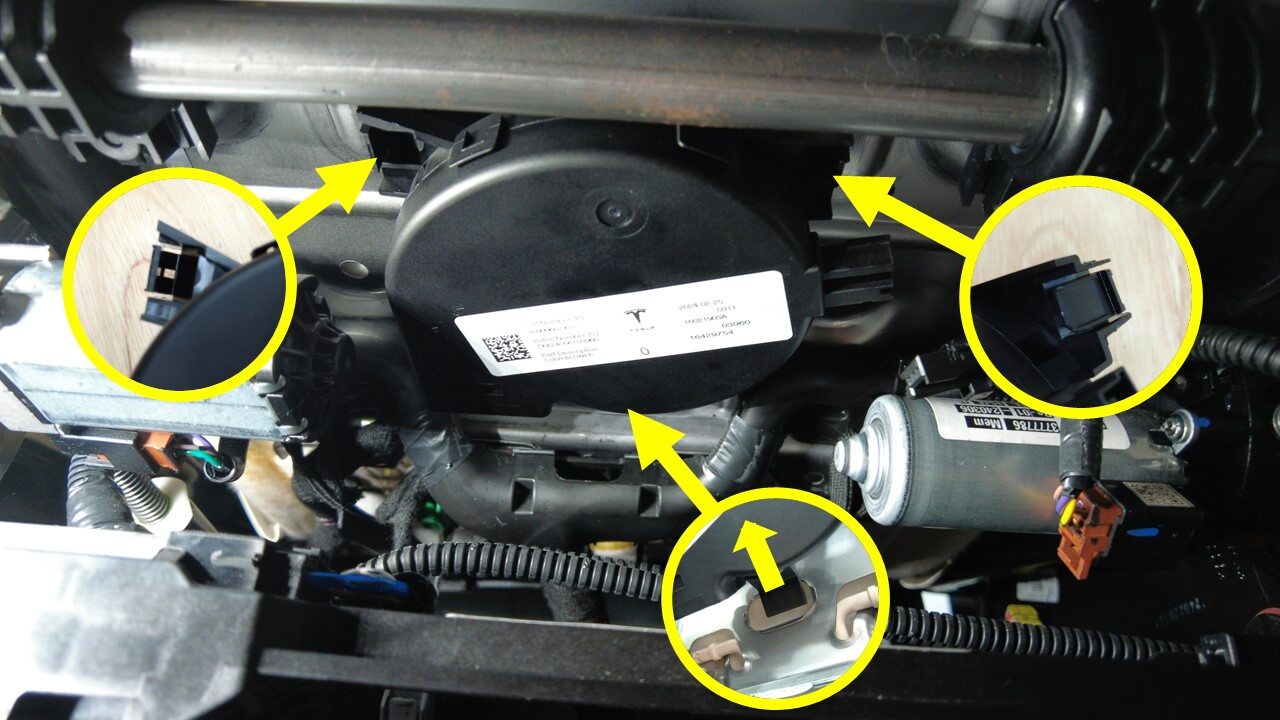

  16. 松开将驾驶位座垫通风扇固定到驾驶位座垫框架的卡子（2 个）和锁片，然后将座垫通风扇从座椅总成上拆下。
  17. 拆下驾驶位座垫悬架。请参阅 弹簧缓冲架 - 座椅坐垫 - 驾驶位座椅（Model Y L） ((拆卸和更换))。
  18. 将驾驶位座垫总成从座椅框架上拆下。请参阅 椅套 - 座椅坐垫 - 驾驶位座椅（Model Y L） ((拆卸和更换))。
    注
    无需分离座垫罩和座垫泡沫。
  19. 拆下并弃用将座椅靠背框架固定到座垫框架的内外侧螺栓（4 个）。
    提示
    推荐使用以下工具
    • 梅花 T50 套筒

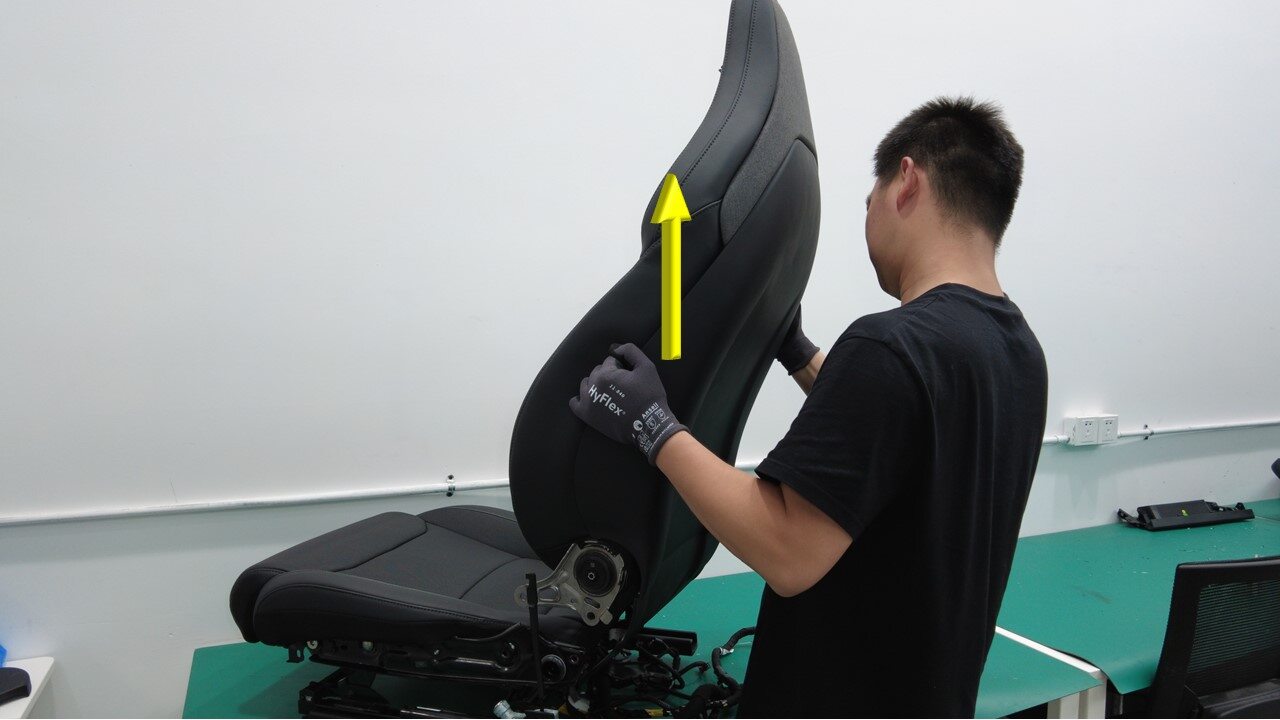

  20. 提起驾驶位座椅靠背框架总成以将其拆下。
    警告
    注意请勿损坏线束。

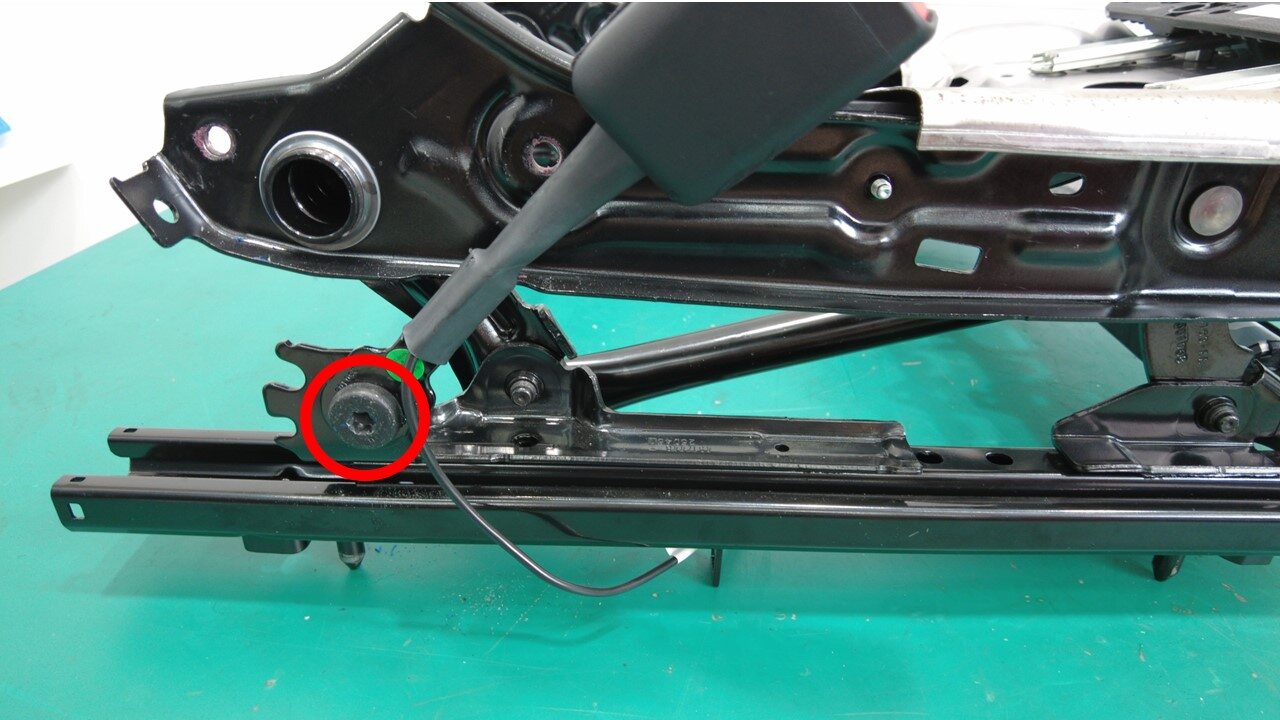

  21. 拆下并弃用将驾驶位座椅安全带锁扣固定到驾驶位座垫框架的螺纹胶螺栓。
    提示
    推荐使用以下工具
    • 梅花 T50 套筒

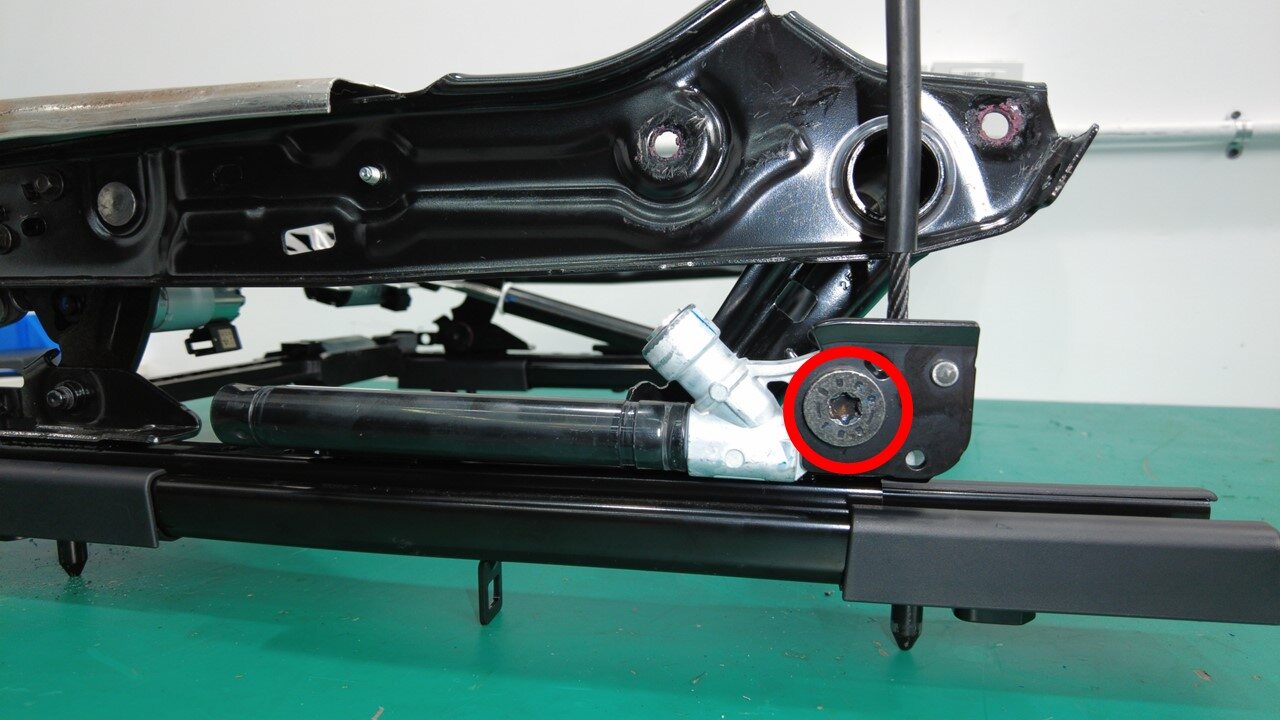

  22. 拆下并弃用将驾驶位座椅预紧器固定到驾驶位座垫框架的螺纹胶螺栓。
    提示
    推荐使用以下工具
    • 梅花 T50 套筒

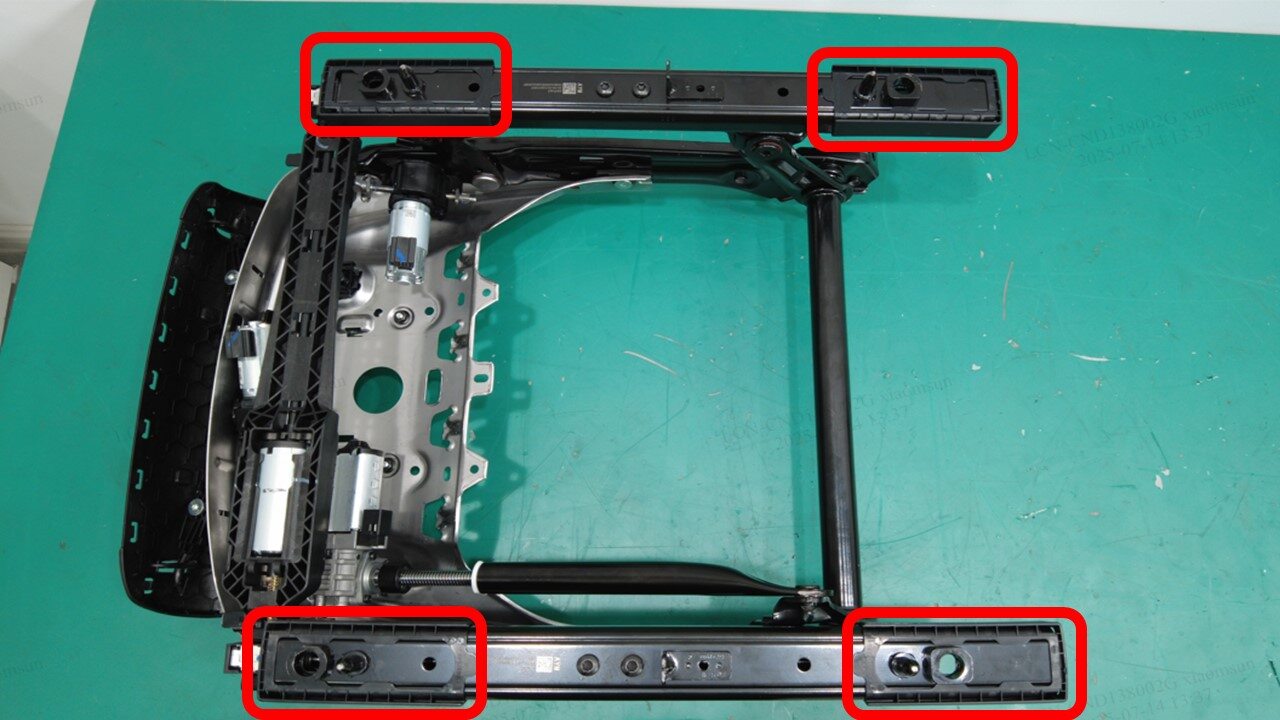

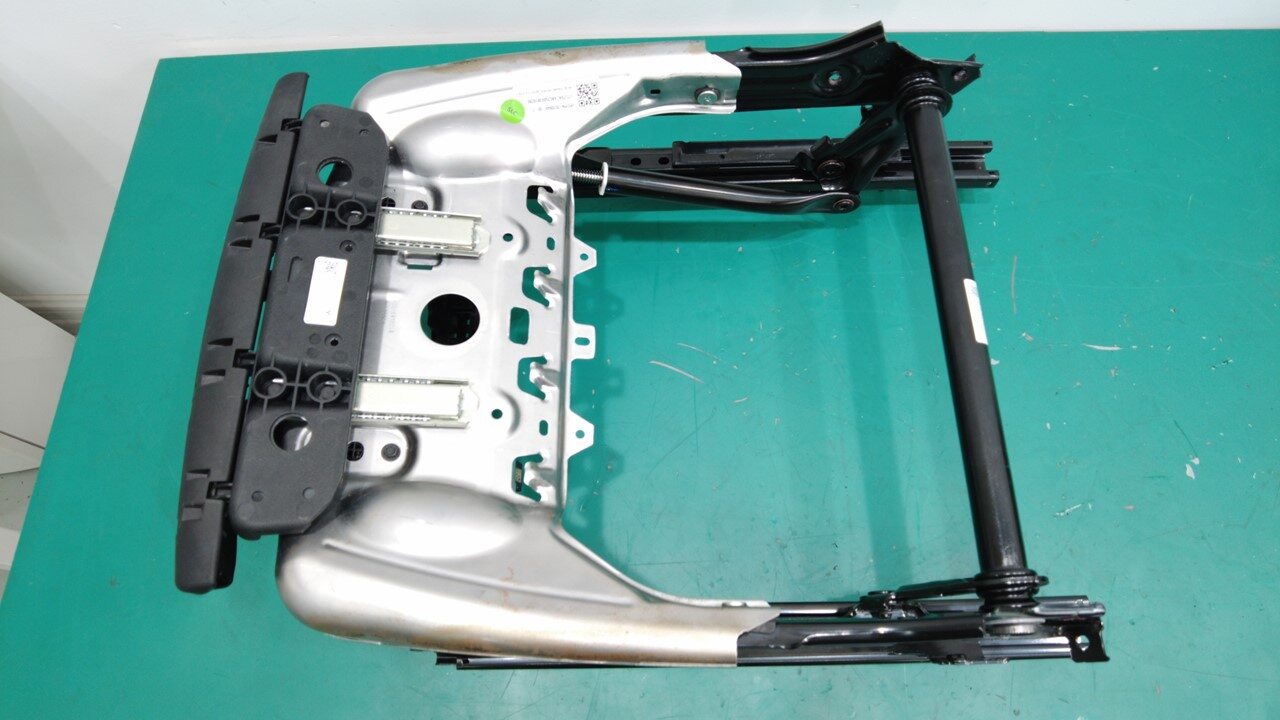

  23. 将滑轨罩（4 个）从驾驶位座垫框架上拆下。

安装

  1. 将滑轨套（4 个）安装到驾驶位座垫框架上。
  2. 对齐定位销，然后安装新的螺纹胶螺栓，将驾驶位座椅预紧器固定到驾驶位座垫框架。
    40 Nm (29.5 lbs-ft)
    提示
    推荐使用以下工具
    • 梅花 T50 套筒

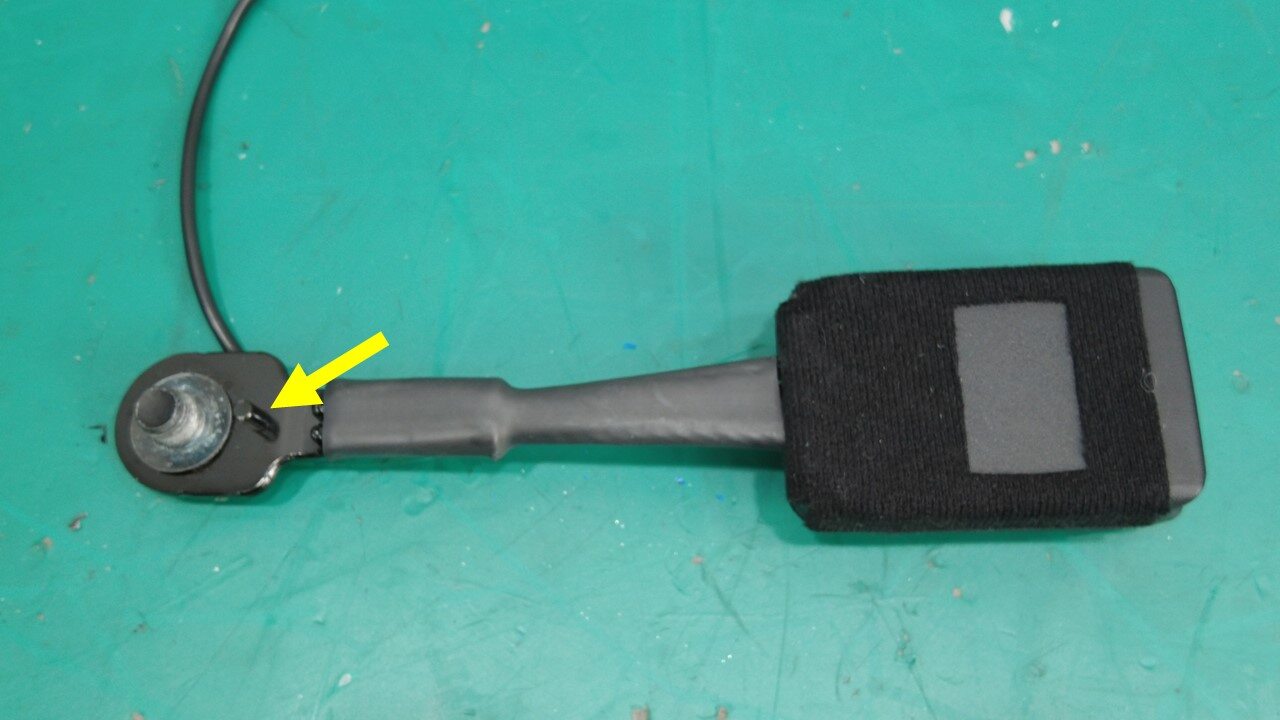

  3. 对齐定位销，然后安装新的螺纹胶螺栓，将驾驶位座椅安全带锁扣固定到驾驶位座垫框架。
    40 Nm (29.5 lbs-ft)
    • 梅花 T50 套筒

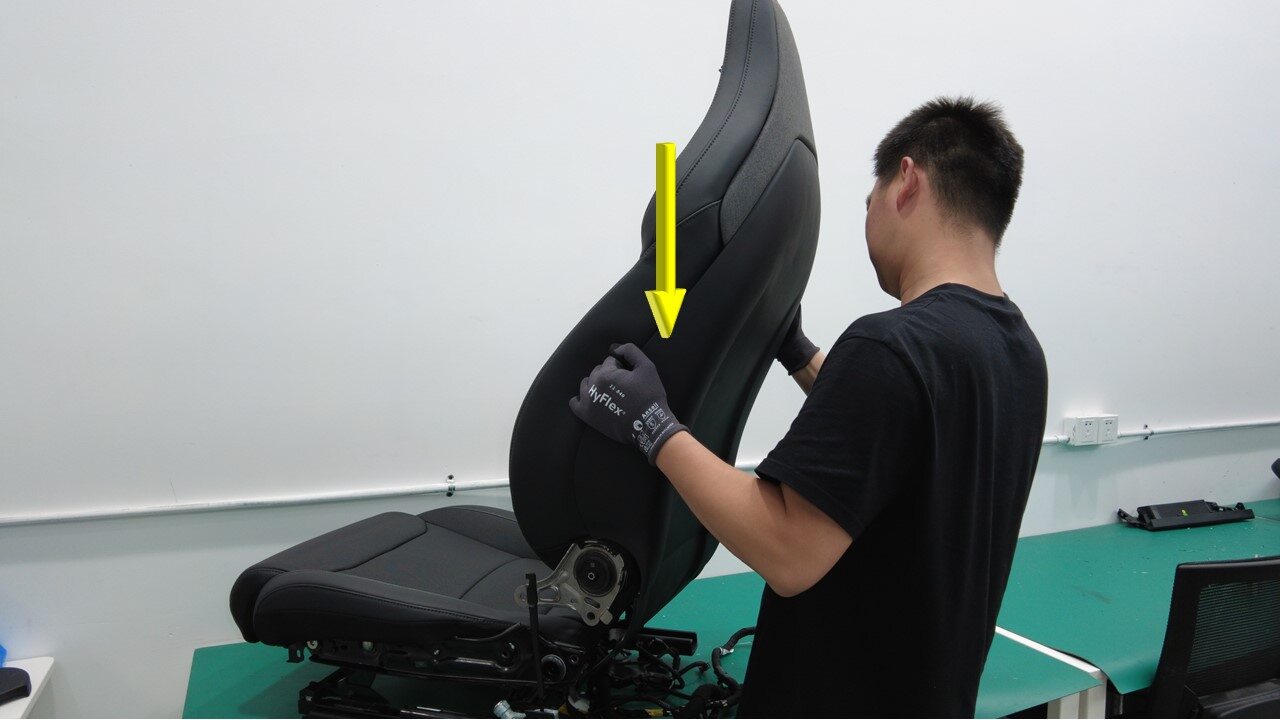

  4. 将驾驶位座椅靠背框架总成安装到驾驶位座垫框架上。
    警告
    注意请勿损坏线束。
  5. 安装新的内外侧螺栓（4 个），将靠背框架固定到座垫框架上。
    43 Nm (31.7 lbs-ft)
    提示
    推荐使用以下工具
    • 梅花 T50 套筒
  6. 将驾驶位座垫总成安装到座椅框架上。请参阅 椅套 - 座椅坐垫 - 驾驶位座椅（Model Y L） ((拆卸和更换))。
  7. 安装驾驶位座垫悬架。请参阅 弹簧缓冲架 - 座椅坐垫 - 驾驶位座椅（Model Y L） ((拆卸和更换))。
  8. 安装将驾驶位座垫通风扇固定到驾驶位座垫框架的卡子（2 个）和锁片。
  9. 安装将驾驶位座椅开关线束固定到座垫框架的夹子（2 个）。
  10. 连接驾驶位座椅滑轨电机连接器。
  11. 连接驾驶位座椅高度调节器电机连接器。
  12. 连接驾驶位座椅倾斜电机连接器。
  13. 安装将驾驶位座椅滑轨电机线束固定到滑轨电机桥架的夹子（3 个）。
  14. 连接驾驶位座垫通风扇连接器。
  15. 连接驾驶位座垫延伸件电机连接器。
  16. 重新立起座椅。

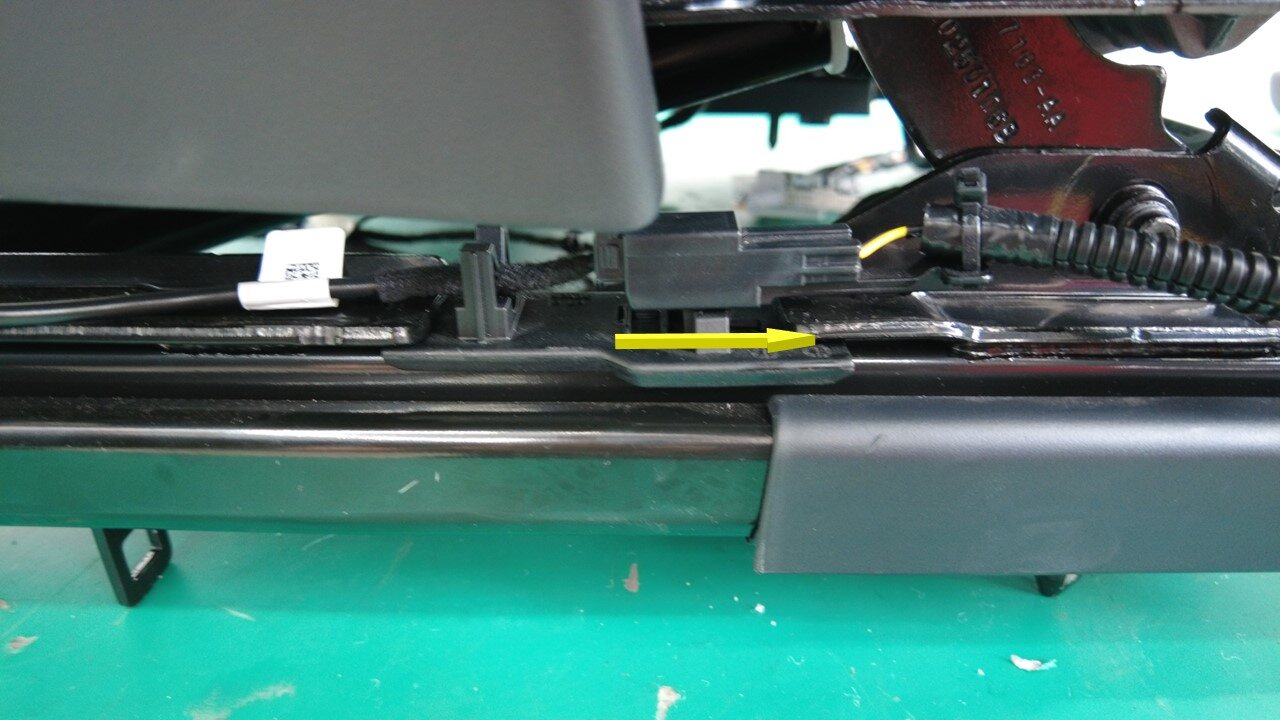

  17. 安装安全带预紧器线束支架。
    注
    将支架滑动到框架下方，然后向后移动以安装支架。

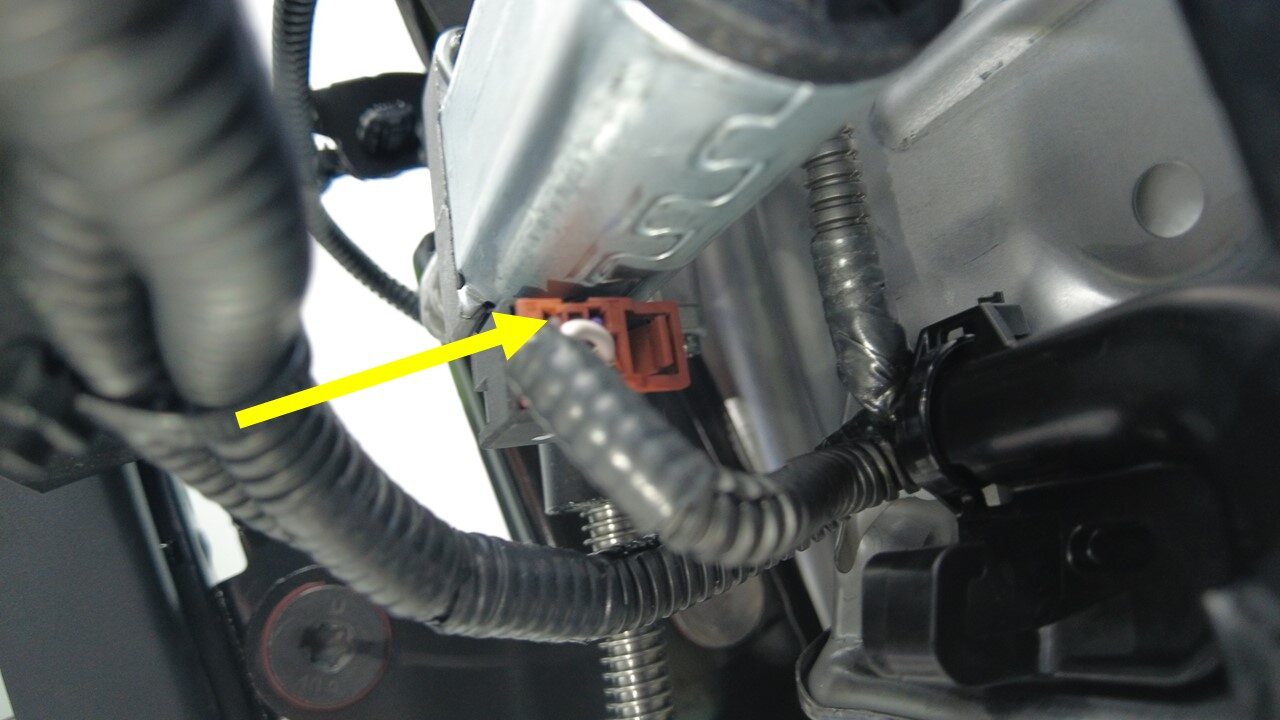

  18. 连接驾驶位座椅安全带预紧器连接器。
    注
    确保连接器安全锁接合。
  19. 连接驾驶位座椅安全带锁扣连接器，然后紧固卡子和挂钩。

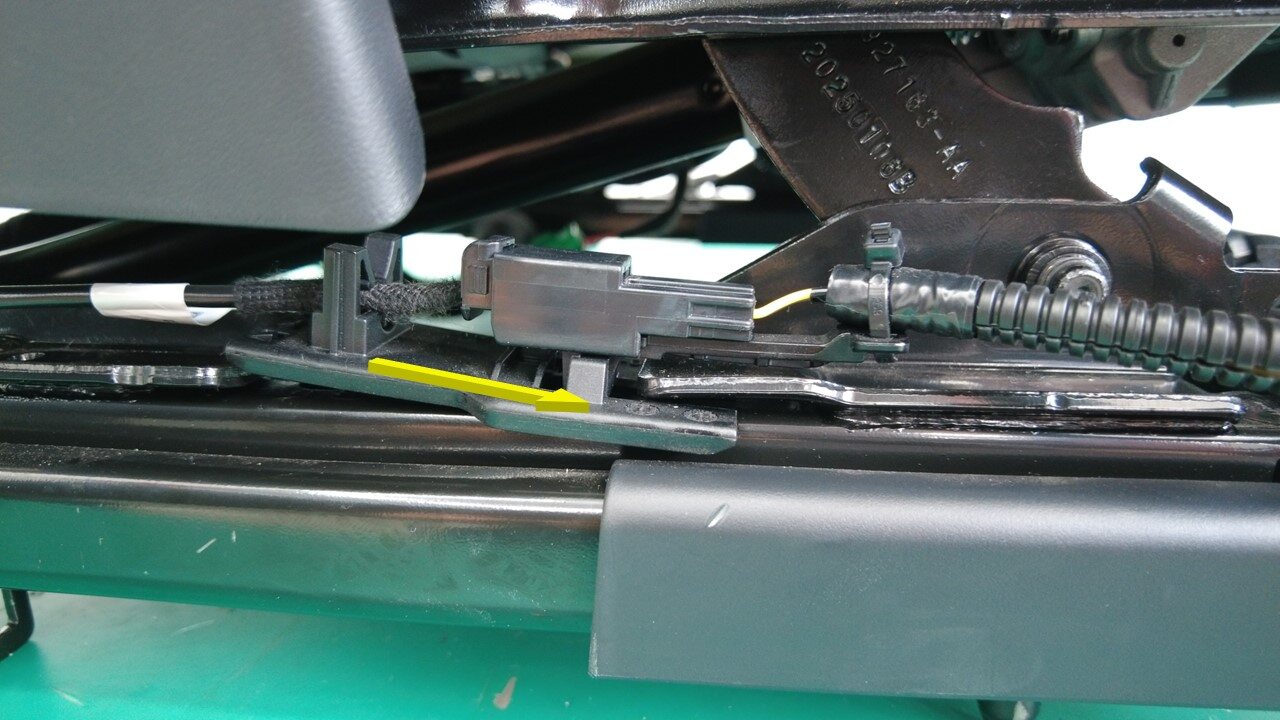

  20. 安装安全带锁扣线束支架。
    注
    将支架滑动到框架下方，然后向后移动以安装支架。
  21. 安装驾驶位座椅外侧护板支架。请参阅 支架 - 侧护板 - 外侧 - 驾驶位座椅（Model Y L） ((拆卸和更换))。
  22. 安装驾驶位座椅内侧护板支架。请参阅 支架 - 侧护板 - 内侧 - 驾驶位座椅（Model Y L） ((拆卸和更换))。
  23. 安装驾驶位座椅总成。请参阅 第一排座椅总成 - 左侧 ((拆卸和安装))
