后逆变器 (3DU)(拆卸和更换)
校正代码
4020040002
FRT
3.06
注意:除非本程序中另有明确规定,否则上文所列校正代码及相关 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。
注意:请参阅平均维修工时深入了解 FRT 及其创建方式。
注意:请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
注意:请参阅人体工程学注意事项查看安全健康的作业规程。
- 2026-06-03: 更新了连接低压维护设备的步骤。
拆卸
- 检查车辆是否存在可能需要进行轮毂定位的异常轮胎磨损。记录发现的任何问题。
-
将车辆停放在双柱举升机上。
提示确认车辆未处于充电状态。
- 打开所有车门,降下所有车窗。
- 将前排两个座椅前移。
-
执行“更换变流器前”例行程序。
- 将本地装有 Toolbox 的笔记本电脑与车辆相连。请参阅 Toolbox(连接和断开)。
- 在触摸屏上,点击“维护模式”下的“扳手”(位于触摸屏 UI 界面底部),点击,然后等待例行程序完成。
- 点击,然后等待例行程序完成。
- 点击,然后等待例行程序完成。
- 断开笔记本电脑。
-

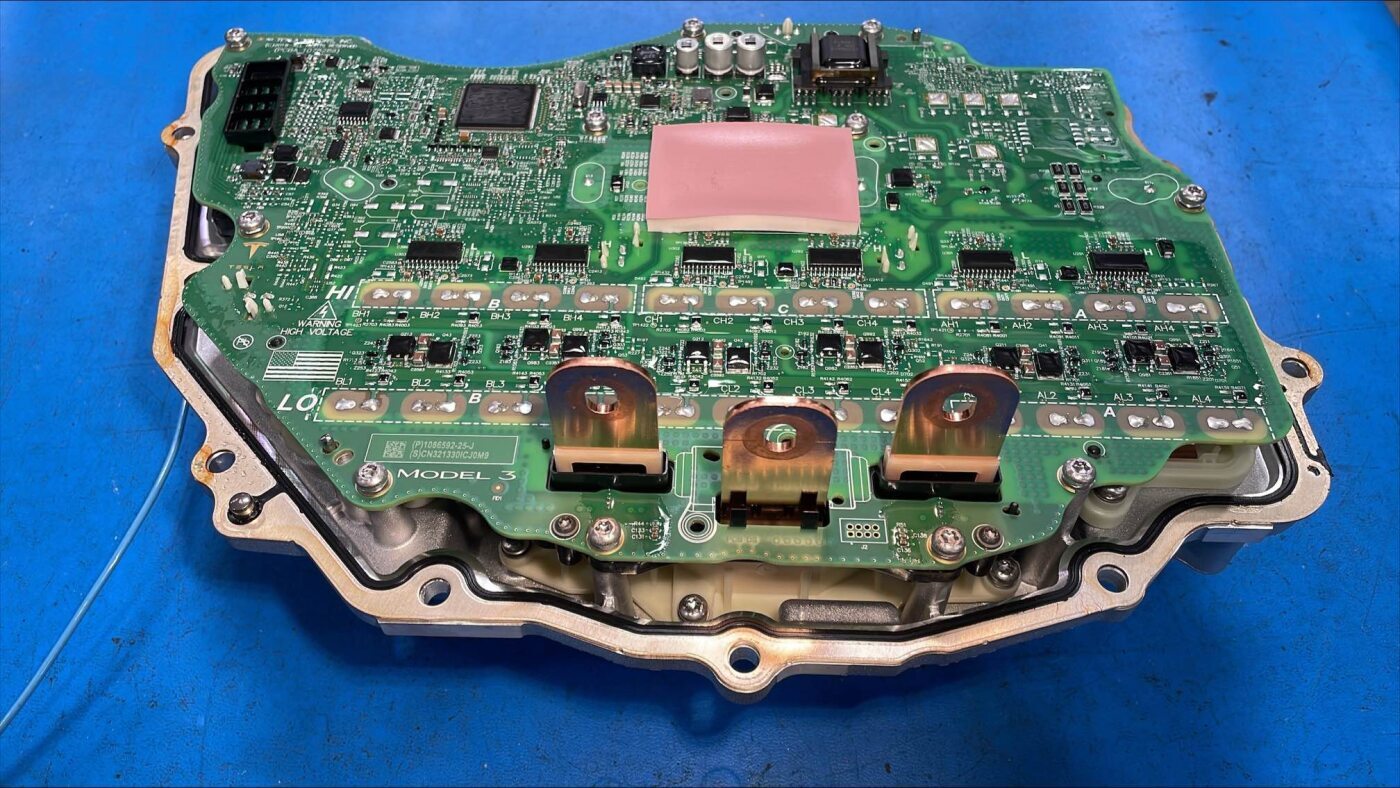

拆下后逆变器并将其放置在一块静电放电 (ESD) 安全垫上。请参阅 后驱动变流器 (3DU)(拆卸和安装)。
注本程序为
“拆卸和更换”
程序,因此无需将垫片与变流器分离。请将垫片随变流器一起更换。拆下变流器后,将静电放电 (ESD) 腕带从变流器外壳上拆下。 -
If the pyrotechnic fuse of the drive unit inverter has not been actuated, dispose of the drive unit inverter as hazardous material. If the pyrotechnic fuse has been actuated, follow the normal regulations for waste disposal.
注If Autodiag falsely indicated that the pyrotechnic fuse was actuated, but visual check confirms that it was not activated, list the serial number of the drive unit inverter in Autodiag using 'Report an Issue'.
安装
-

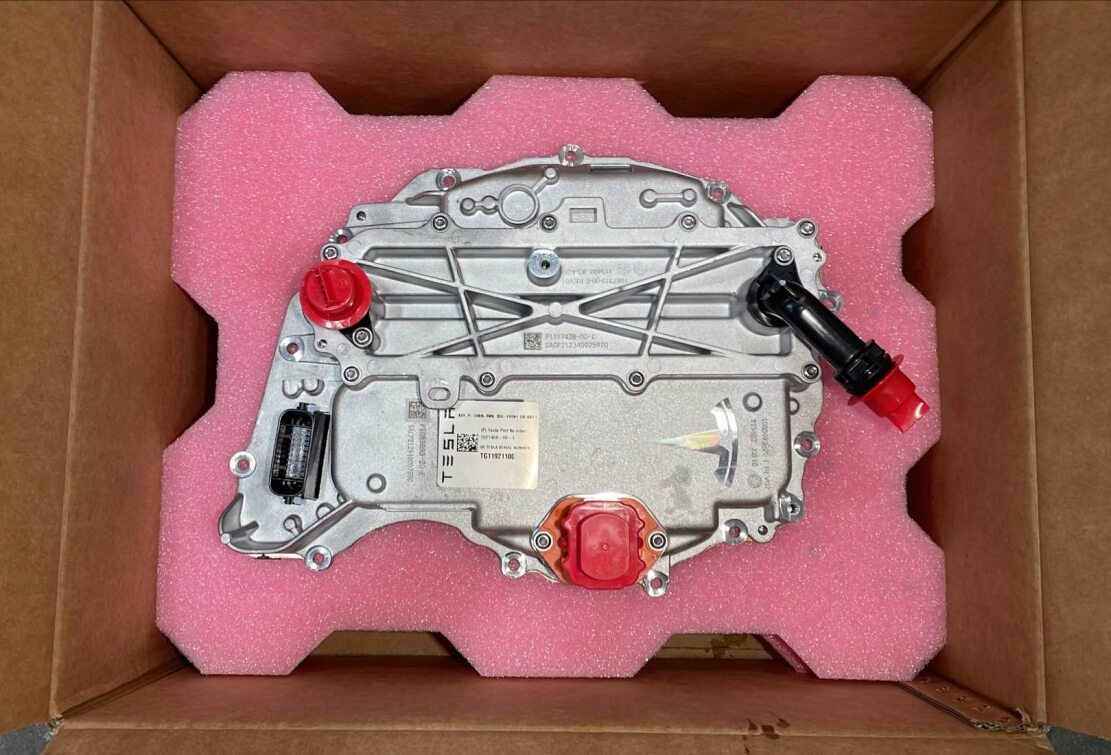

准备新的逆变器。

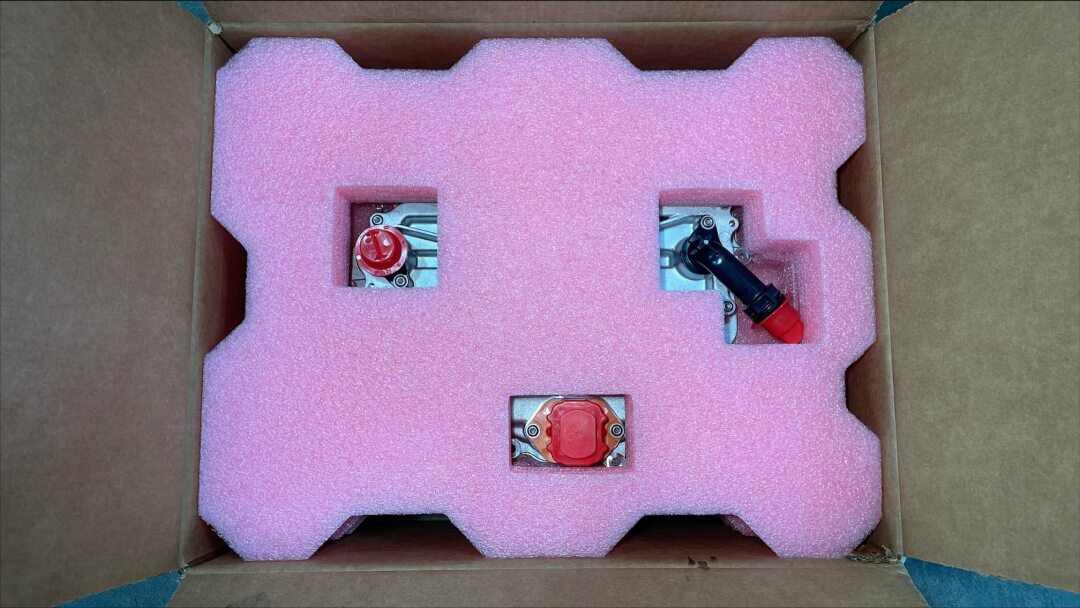

注保存旧逆变器包装,并送至材料审查委员会 (MRB)。拆下所有红色保护盖。
-

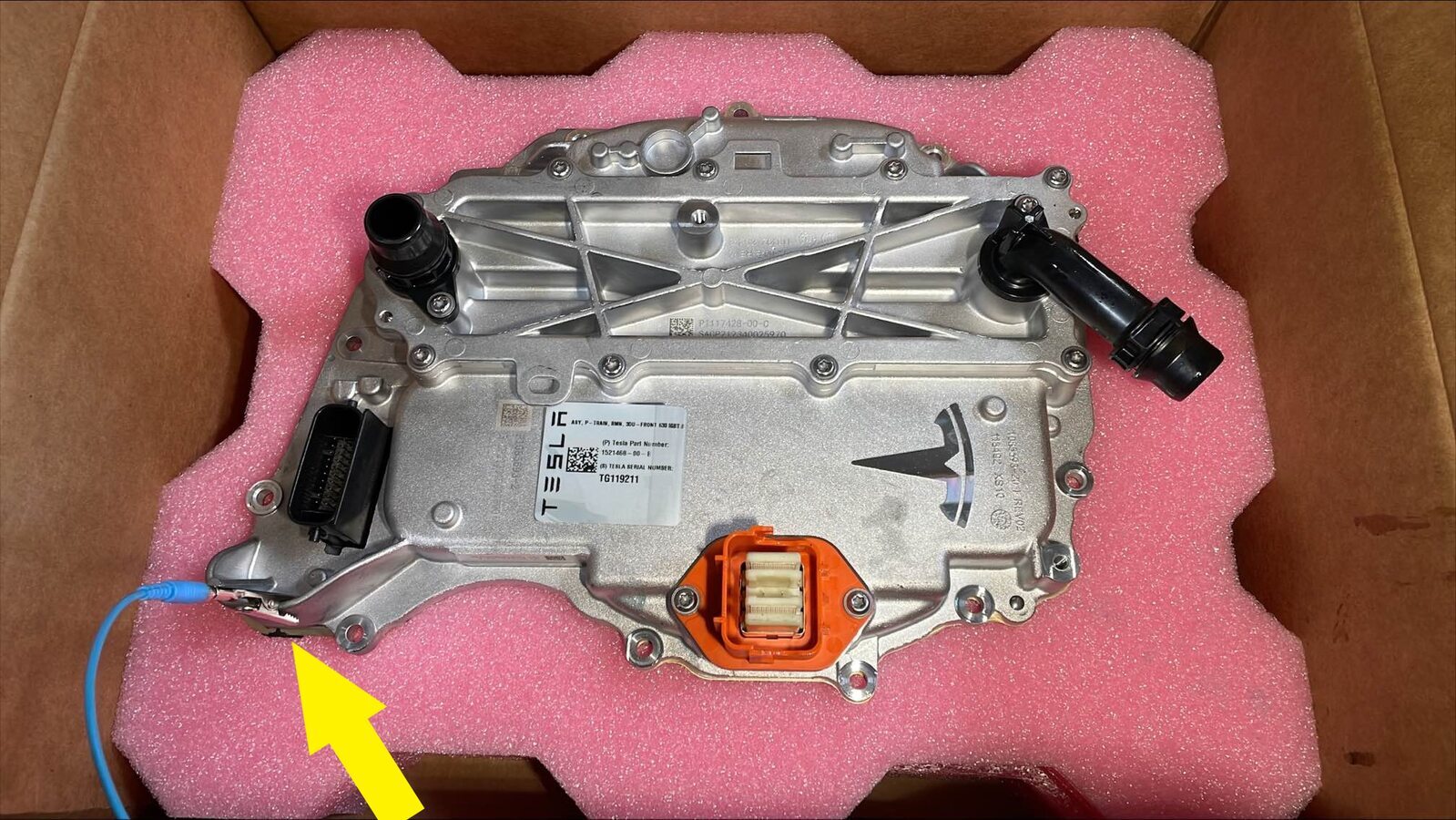

将静电放电 (ESD) 带紧固到新的变流器外壳。
-
将新的变流器安装到车辆上。请参阅 后驱动变流器 (3DU)(拆卸和安装)。
注在安装后驱动电机反相盖板和三相维修标签后,返回当前程序。
-
戴上静电放电 (ESD) 腕带,包装好旧变流器,以备将其运送至材料审查委员会 (MRB)。贴上合适标签(回收或处理)。
注紧固所有红色保护盖。通过正确渠道回收或弃置包装材料。在零件上粘贴材料审查委员会 (MRB) 标签。
-
继续安装新变流器。请参阅 后驱动变流器 (3DU)(拆卸和安装)。
注安装完两个后轮毂后,返回当前程序继续操作。
- 安装第二排座椅座垫。请参阅 坐垫 - 第二排座椅 ((拆卸和更换))。
- 执行冷却系统真空重新加注程序。请参阅 冷却系统 - 真空再充注 (Test/Adjust)。
- 连接低压电源。请参阅 低压电源(断开和连接) (Modify)。
- 连接低压维护设备。请参阅 低压维护器(连接和断开) (Maintenance)。
-
执行“更换变流器后”和“重新部署成功后”例行程序。
- 将本地装有 Toolbox 的笔记本电脑与车辆相连。请参阅 Toolbox(连接和断开)。
- 在触摸屏上,点击“维护模式”下的“扳手”(位于触摸屏 UI 界面底部),点击,然后等待例行程序完成。
- 点击,然后等待例行程序完成。
- 点击,然后等待例行程序完成。
- 重新安装完成后,检查触摸屏上是否显示发行说明,如果显示则表明重新安装成功。
- 点击,然后等待例行程序完成。
- 点击,然后等待例行程序完成。
- 点击,然后等待例行程序完成。
- 断开低压维护设备。请参阅 低压维护器(连接和断开) (Maintenance)。
- 检查冷却液液位,必要时加满。
- 安装冷却液罐罐盖。
- 安装HEPA 空调滤清器总成。请参阅 滤清器总成 - HEPA ((拆卸和更换))。
- 将两个前排座椅移回原位。
-
完成Coolant Air Purge 后,请继续执行“重新部署成功后”例行程序。
- 升起所有车窗并关闭所有车门。
- 将车辆从举升机上移走。
- 请参阅“定位要求”表,以确定是否需要 EPAS 定位检查 (EC) 或四轮定位检查 (AC)。如果已执行,请作为一项单独的工项添加定位检查/调整。请参阅 定位要求 - 悬架。
