制动盘 - 后 - LH（测量偏转值）

校正代码 33010200 FRT 0.35 注意：除非本程序中另有明确规定，否则上文所列校正代码及相关 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时深入了解 FRT 及其创建方式。 注意：请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意：请参阅人体工程学注意事项查看安全健康的作业规程。

扭矩规格

表 1. 扭矩规格： 制动盘 - 后 - LH（测量偏转值）
描述 扭矩值 推荐工具 重复使用/更换 备注
将制动盘夹紧板固定到制动盘的螺栓
100 Nm (73.7 lbs-ft)
  • 21 毫米深套筒
 重复使用
将左后制动盘固定到轮毂轴承的螺栓
5 Nm (3.7 lbs-ft)
  • 1/4 英寸钻头 10 毫米深磁性套筒
  • 1/4 英寸钻头六角梅花套筒，T30
重复使用

程序

  1. 打开左前车门。
  2. 降下左前车窗。

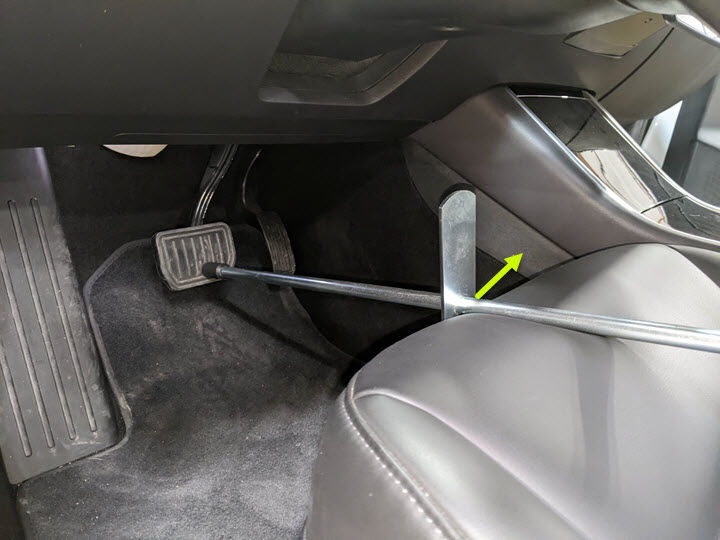

  3. 启用制动踏板抑压器。
    注
    确认完全踩下制动踏板以避免轮毂打转。
  4. 将装有 Toolbox 的笔记本电脑与车辆相连。
  5. 拆下左后轮毂。请参阅轮毂总成（拆卸和安装）。

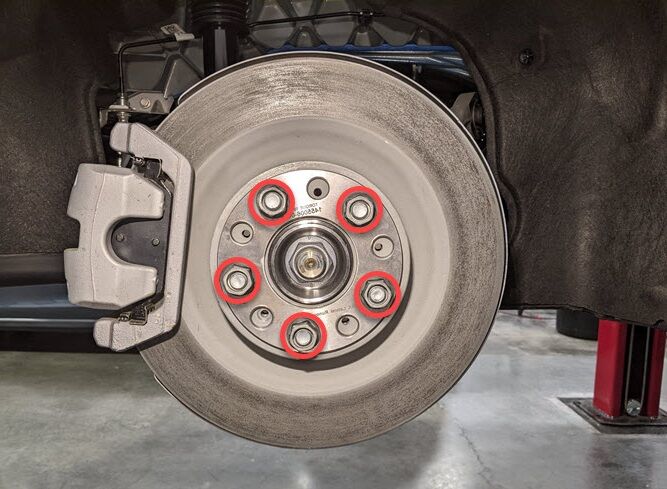

  6. 拆下将左侧后制动盘固定到轮毂的螺栓。
    注
    新款车辆上的紧固件类型可能有所不同。
    提示
    推荐使用以下工具
    • 1/4 英寸钻头 10 毫米深磁性套筒
    • 1/4 英寸钻头六角梅花套筒，T30
  7. 将制动盘偏转夹紧板安装到制动盘上。
    100 Nm (73.7 lbs-ft)
    注
    此步骤将模拟未安装的轮毂，以防测量不准确。
    提示
    推荐使用以下工具
    • 21 毫米深套筒
  8. 将车辆降低至适宜的高度，然后拆下制动踏板抑压器。
  9. 部分升起车辆。
    注
    将车辆置于适宜的作业高度。

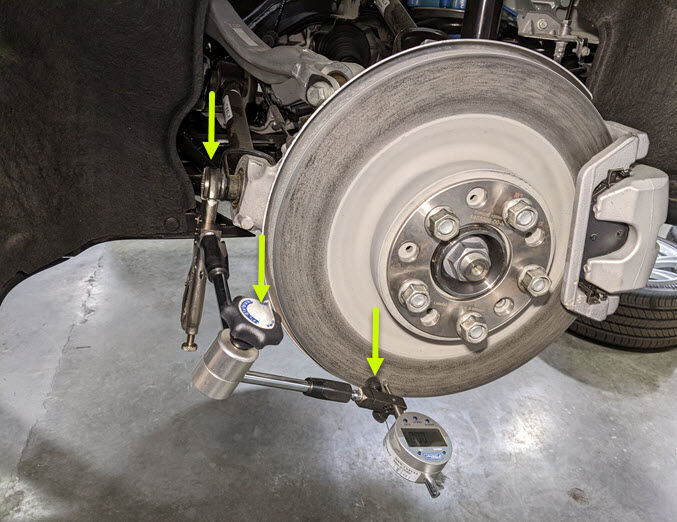

  10. 将制动盘偏转挠性杆安装到后止推杆螺栓上并设置以便读取。

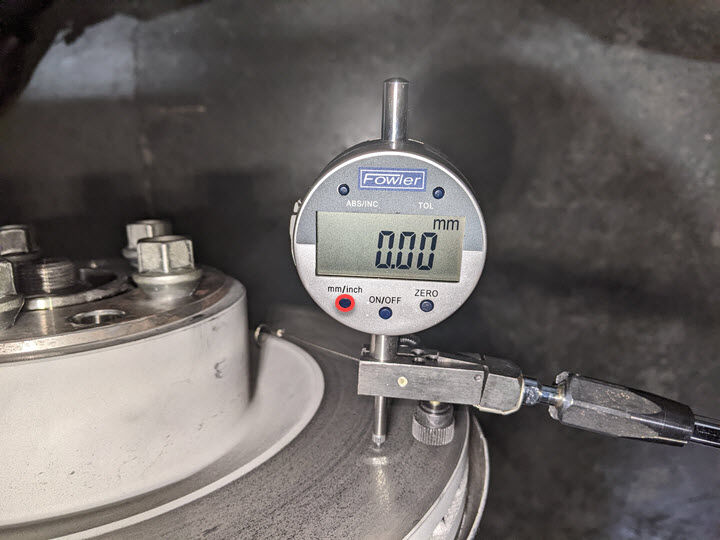

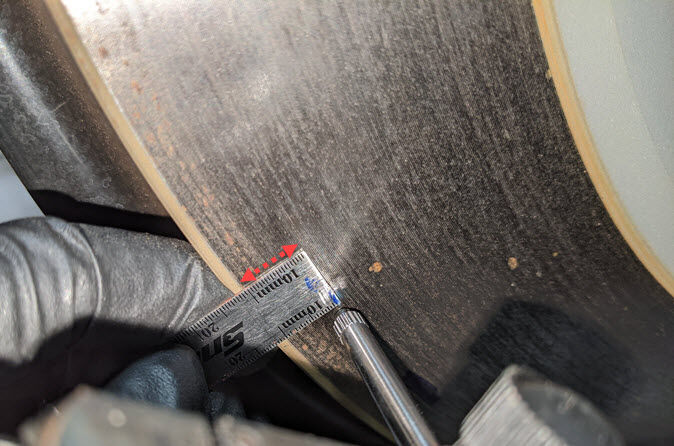

  11. 从后制动盘端部向内测量 15 毫米并对齐数字指示器。按下指示杆和零位测量。
    注
    确保按下指示杆以允许双向移动并且不会触底。

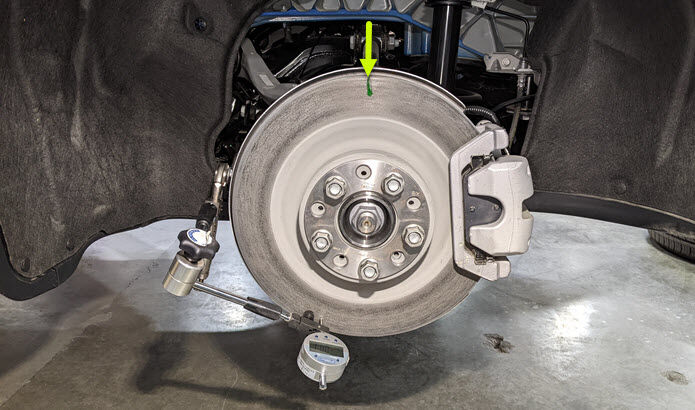

  12. 标记后制动盘的顶部中心以确定起点。

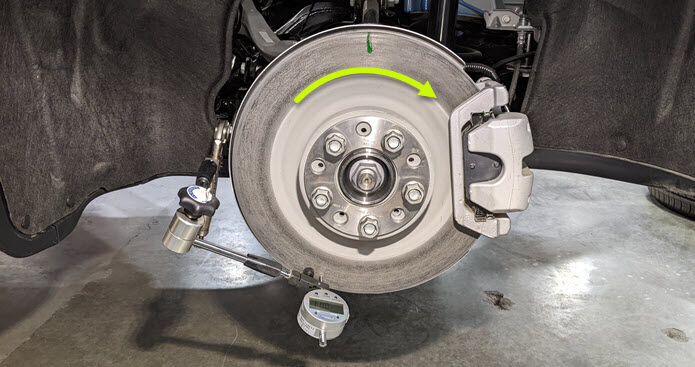

  13. 将后制动盘缓慢旋转 1 整圈。
    注
    完成旋转时，记录数字指示器上显示的最高正值和最低负值。
    注
    总偏转值为最高正值与最低负值之差，不得超过 0.050 毫米。如果总偏转值超过 0.050 毫米，则偏转过大，必须更换制动盘。

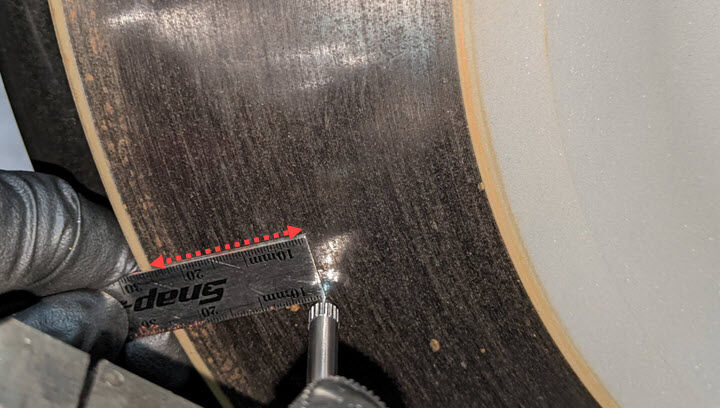

  14. 从后制动盘端部向内测量 30 毫米并对齐数字指示器。按下指示杆和零位测量。
    注
    确保按下指示杆以允许双向移动并且不会触底。
  15. 将后制动盘缓慢旋转 1 整圈。
    注
    完成旋转时，记录数字指示器上显示的最高正值和最低负值。
    注
    总偏转值为最高正值与最低负值之差，不得超过 0.050 毫米。如果总偏转值超过 0.050 毫米，则偏转过大，必须更换制动盘。

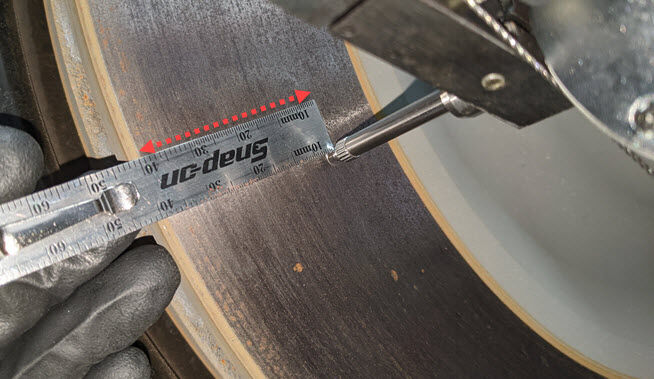

  16. 从后制动盘端部向内测量 45 毫米并对齐数字指示器。按下指示杆和零位测量。
    注
    确保按下指示杆以允许双向移动并且不会触底。
  17. 将后制动盘缓慢旋转 1 整圈。
    注
    完成旋转时，记录数字指示器上显示的最高正值和最低负值。
    注
    总偏转值为最高正值与最低负值之差，不得超过 0.050 毫米。如果总偏转值超过 0.050 毫米，则偏转过大，必须更换制动盘。
  18. 将制动盘偏转挠性杆从后止推杆螺栓上拆下。
  19. 将车辆降低至适宜的高度并安装制动踏板抑压器。
  20. 将制动盘偏转夹板从后制动盘上拆下。
    提示
    推荐使用以下工具
    • 21 毫米深套筒
  21. 安装将左侧后制动盘固定到轮毂的螺栓。
    5 Nm (3.7 lbs-ft)
    注
    新款车辆上的紧固件类型可能有所不同。
    提示
    推荐使用以下工具
    • 1/4 英寸钻头 10 毫米深磁性套筒
    • 1/4 英寸钻头六角梅花套筒，T30
  22. 安装左后轮毂。请参阅轮毂总成（拆卸和安装）。

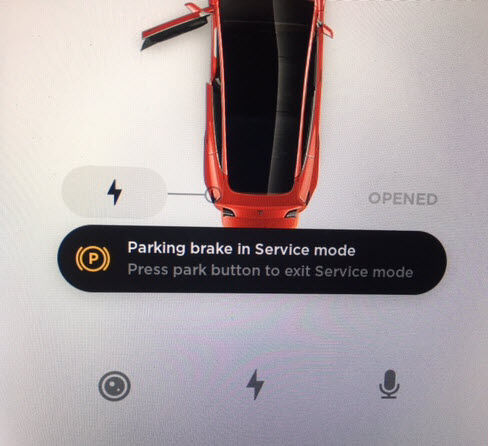

  23. 长按“驻车”按钮以退出 EPB 维护模式。
    注
    如果需要，移走轮挡。

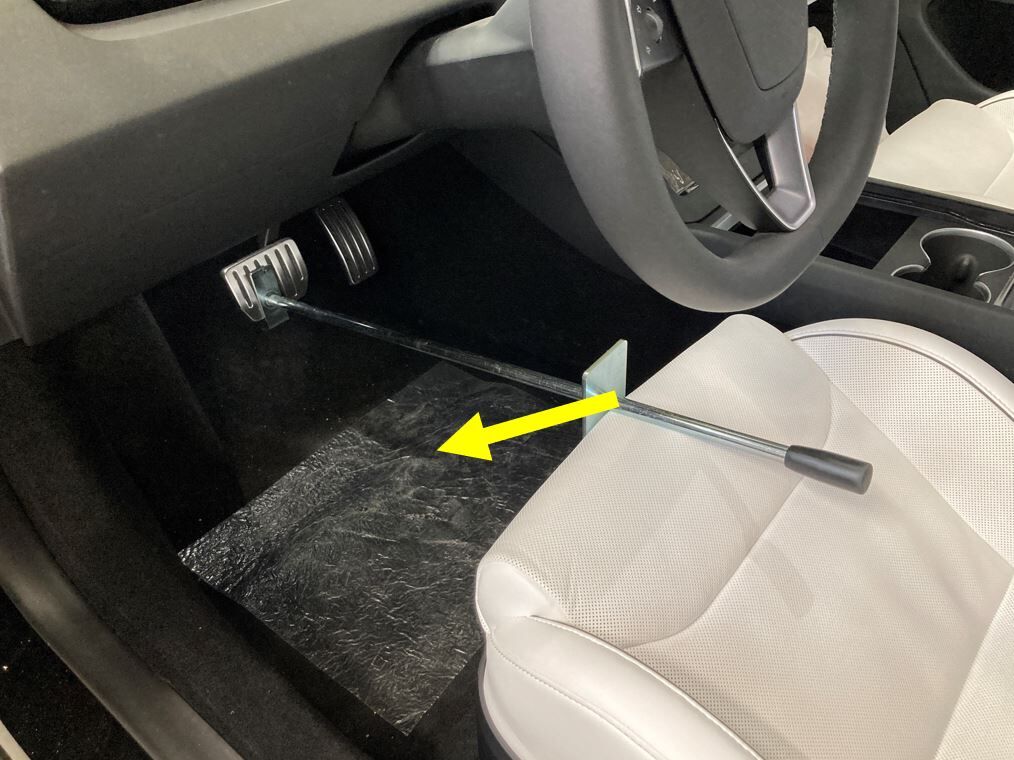

  24. 拆下制动踏板抑压器。
