前平衡杆连杆 - 左侧（拆卸和更换）

校正代码 3101020502 FRT 0.25 注意：除非本程序中另有明确规定，否则上文所列校正代码及相关 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时深入了解 FRT 及其创建方式。 注意：请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意：请参阅人体工程学注意事项查看安全健康的作业规程。

警告
发生碰撞后如需执行本程序，请参阅《碰撞维修手册》查看是否需要同时更换转向机。

扭矩规格

表 1. 扭矩规格： 前平衡杆连杆 - 左侧（拆卸和更换）
描述 扭矩值 推荐工具 重复使用/更换 备注
将前平衡杆连杆固定到左前平衡杆的螺母
98 Nm (72.3 lbs-ft)
  • T40 梅花批头
  • 18 毫米套筒
 更换 1188387-00-A
将前平衡杆连杆固定到前减震器的螺栓
98 Nm (72.3 lbs-ft)
  • T40 梅花批头
  • 18 毫米套筒
 更换 111543-00-A

拆卸

  1. 拆下左侧前轮毂。请参阅 轮毂总成（拆卸和安装）。
  2. 拆卸前流线型护板。请参阅 流线型护板 - 前底板 ((拆卸和更换))。

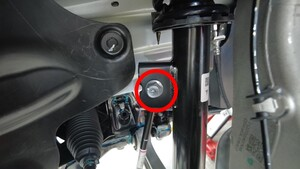

  3. 拆下并弃用将左前平衡杆连杆固定到减震器的螺栓。
    注
    使用 T40 钻头将平衡杆连杆球形接头固定到位。
    提示
    推荐使用以下工具
    • T40 梅花批头
    • 18 毫米套筒

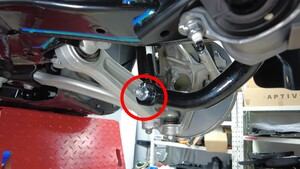

  4. 拆下并弃用将左前平衡杆连杆固定到平衡杆的螺母。
    注
    使用 T40 钻头将平衡杆连杆球形接头固定到位。
    提示
    推荐使用以下工具
    • T40 梅花批头
    • 18 毫米套筒

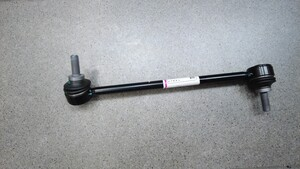

  5. 将左前平衡杆连杆从车辆上拆下。

安装

  1. 将左前平衡杆连杆放置到车辆上。
  2. 安装一个新的螺栓，将左前平衡杆连杆固定到减震器。
    98 Nm (72.3 lbs-ft)
    注
    使用 T40 钻头将平衡杆连杆球形接头固定到位。
    提示
    推荐使用以下工具
    • T40 梅花批头
    • 18 毫米套筒
  3. 安装一个新的螺母，将左前平衡杆连杆固定到平衡杆。
    98 Nm (72.3 lbs-ft)
    注
    紧固螺母后，使用油性记号笔标记。
    注
    使用 T40 钻头将平衡杆连杆球形接头固定到位。
    提示
    推荐使用以下工具
    • T40 梅花批头
    • 18 毫米套筒
  4. 安装前部流线型护板。请参阅 流线型护板 - 前底板 ((拆卸和更换))。
  5. 安装左侧前车轮。请参阅 轮毂总成（拆卸和安装）。
