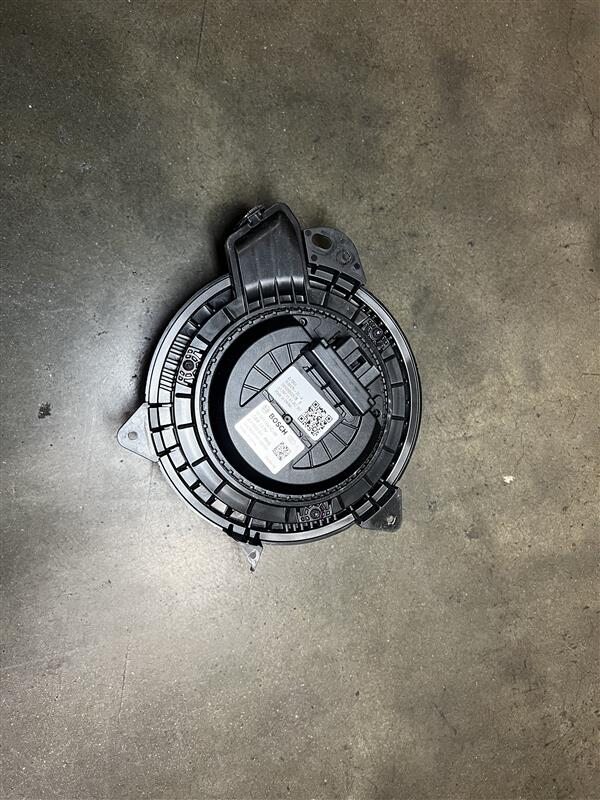

鼓风电机 - HVAC ((拆卸和安装))

校正代码 1810011101 FRT 2.52 注意:除非本程序中另有明确规定,否则上文所列校正代码及相关 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。 注意:请参阅平均维修工时深入了解 FRT 及其创建方式。 注意:请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意:请参阅人体工程学注意事项查看安全健康的作业规程。

  • 2026-11-04: 更新了拆卸鼓风机电机的整个程序,更新后,将仪表板和 HVAC 模块总成向后移动。

扭矩规格

表 1. 扭矩规格: 鼓风电机 - HVAC ((拆卸和安装))
描述 扭矩值 推荐工具 重复使用/更换 备注
Bolts (x4) that attach the LH and RH cross car beam to the A-pillar
29 Nm (21.4 lbs-ft)
  • 13 mm deep socket
重复使用
Bolt that attaches the cross car beam to the upper cowl
25 Nm (18.4 lbs-ft)
  • Combination Wrench 12pt 13mm
  • 3/8in Dr. Open Crowfoot Socket x 13mm
重复使用
Bolts (x2) that attach the cross car beam to the body
25 Nm (18.4 lbs-ft)
  • 13 mm deep socket
重复使用
Bolt securing HVAC assembly to RH side of bulkhead
5.5 Nm (4.1 lbs-ft)
  • 无绳棘轮/冲击钻
  • 10 毫米深套筒
重复使用
Bolts (x3) that attach the HVAC blower motor to the HVAC module
1 Nm (.7 lbs-ft)
  • 棘轮/扭矩扳手
  • Hex Stubby 1/4in Dr x 6mm
重复使用

拆卸

  1. 打开所有车门,降下所有车窗。
  2. 在车辆触摸屏上,点击Controls > Steering,然后使用方向盘左侧滚轮将转向柱调整到最后、最下位置。
  3. 拆下中控台后端面板。请参阅 饰板 - 后 - 下 - 中控台 ((拆卸和更换))。
  4. 拆下 A 柱左侧和右侧上部饰板。请参阅 饰板 - 上 - A 柱 - 左侧 ((拆卸和更换))。
  5. 拆下 A 柱左侧和右侧下部饰板。请参阅 饰板 - 下 - A 柱 - 左侧 ((拆卸和更换))。
  6. 断开低压电源。请参阅 低压电源(断开和连接) (Modify)。
  7. 拆下前围篦板请参阅 饰板 - 后 - 前备箱 ((拆卸和更换))。
  8. 拆下驾驶室进气风管。请参阅 风管 - 进气 ((拆卸和更换))
  9. 拆下仪表板下部总成。请参阅 饰板总成 - 下 - 仪表板 ((拆卸和更换))。
  10. 拆下副驾位脚部空间风管。请参阅 风管 - 副驾位 - 脚部空间 ((拆卸和更换))。
  11. 拆下右侧气波槽。请参阅 仪表板 - 气流风管 - 右侧 ((拆卸和安装))。
    注
    拆卸过程中,执行部分步骤时需要格外小心。请观看动画以获取详细指导。
  12. 将中控台总成从车辆上拆下。请参阅 中控台 2.0 ((拆卸和安装))。
  13. 拆卸方向盘。请参阅 方向盘 ((拆卸和安装))。
  14. 拆下方向盘控制模块。请参阅 转向柱控制模块 ((拆卸和安装))。
  15. 拆下转向柱下部间隙隔套。请参阅 间隙隐藏饰板 - 转向柱 - 下部 ((拆卸和更换))。
  16. 拆下触摸屏和机颈。请参阅 中央显示器 - 支座(拆卸和更换)。
  17. 拆下包覆总成。请参阅 扬声器格栅 - 仪表板 ((拆卸和安装))。
    注
    拆卸过程中,执行部分步骤时需要格外小心。请观看动画以获取详细指导。
  18. 拆下仪表板左右扬声器。请参阅 扬声器 - 左 - 仪表板 - 全频 - 100 MM ((拆卸和更换))。
  19. 拆下仪表板中间扬声器。请参阅 扬声器 - 中 - 仪表板 - 全频 100 MM ((拆卸和更换))。
  20. 将仪表板上部支架从车辆上拆下。请参阅 饰板总成 - 上 - 仪表板 ((拆卸和安装))。
  21. 拆下仪表板左侧气波管道。请参阅 气流风管 - 仪表板 - 左侧 ((拆卸和更换))。
  22. 拆下前围上盖板泡沫。请参阅 泡沫垫 - 前围上盖板 - 仪表板 ((拆卸和更换))。
  23. 拆下仪表板左侧立板支架。请参阅 仪表板立板支架 - 左侧 ((拆卸和更换))。
  24. 拆下仪表板右侧立板支架。请参阅 仪表板立板支架 - 右侧 ((拆卸和更换))。
  25. 拆下左右 A 柱下部的顶篷线束夹(4 个)。
  26. 断开鼓风机电机连接器和卡子。
  27. 拆下将左右横梁固定到 A 柱的螺栓(4 个)。
    提示
    推荐使用以下工具
    • 13 mm deep socket
  28. 松开将横梁固定到前围篦板上部的螺栓。
    注
    无需拆卸螺栓。
    提示
    推荐使用以下工具
    • Combination Wrench 12pt 13mm
    • 3/8in Dr. Open Crowfoot Socket x 13mm

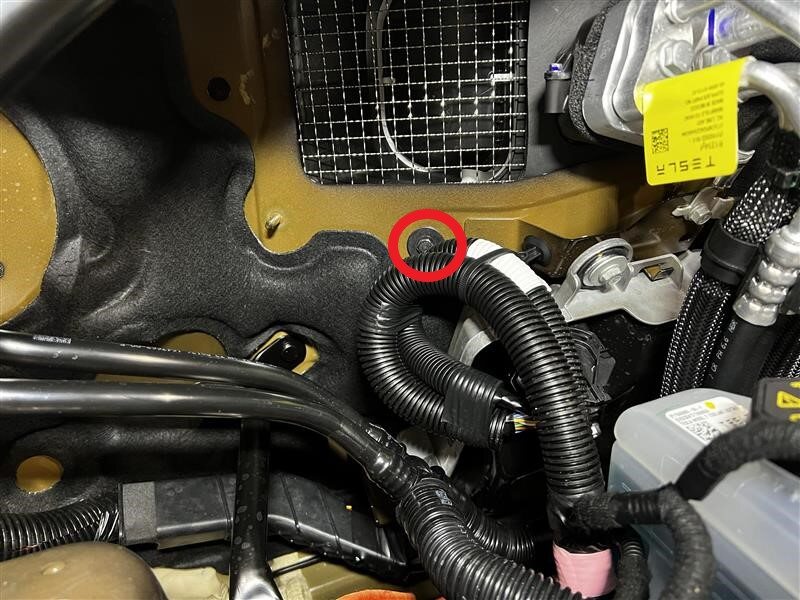

  29. 拆下将 HVAC 总成固定到隔板右侧的螺栓。
    提示
    推荐使用以下工具
    • 无绳棘轮/冲击钻
    • 10 毫米深套筒
  30. 拆下将横梁固定到车身的螺栓(2 个)。
    提示
    推荐使用以下工具
    • 13 mm deep socket
  31. 将仪表板框架和 HVAC 模块向后移动。

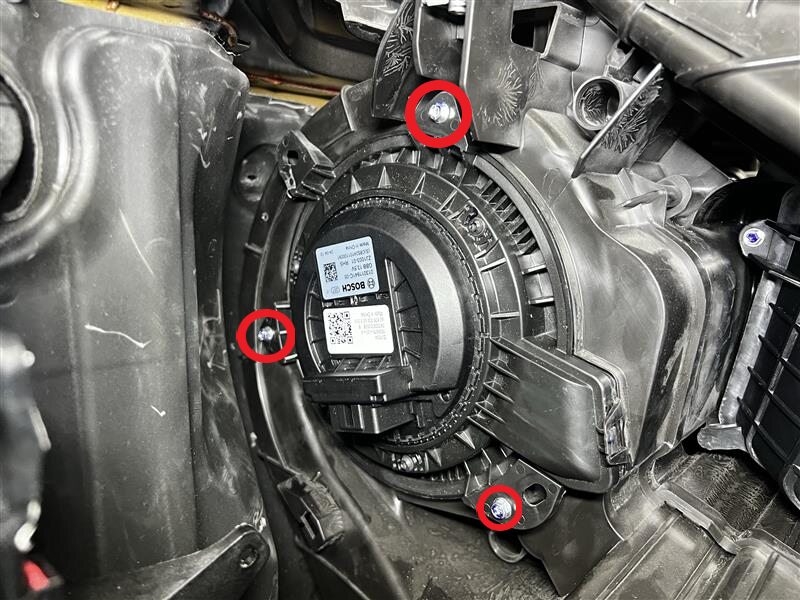

  32. 拆下将 HVAC 鼓风机电机固定到 HVAC 模块的螺栓(3 个),然后将鼓风机电机从车辆上拆下。
    提示
    推荐使用以下工具
    • 棘轮/扭矩扳手
    • Hex Stubby 1/4in Dr x 6mm

安装

  1. 安装将 HVAC 鼓风机电机固定到 HVAC 模块的螺栓(3 个),然后将鼓风机电机安装到车辆上。
    1 Nm (.7 lbs-ft)
    提示
    推荐使用以下工具
    • 棘轮/扭矩扳手
    • Hex Stubby 1/4in Dr x 6mm
  2. 将仪表板框架和 HVAC 模块向前移动。
  3. 安装将左右横梁固定到 A 柱的螺栓(4 个)。
    29 Nm (21.4 lbs-ft)
    提示
    推荐使用以下工具
    • 13 mm deep socket
  4. 安装将 HVAC 总成固定到隔板右侧的螺栓。
    5.5 Nm (4.1 lbs-ft)
    提示
    推荐使用以下工具
    • 无绳棘轮/冲击钻
    • 10 毫米深套筒
  5. 安装将横梁固定到车身的螺栓(2 个)。
    25 Nm (18.4 lbs-ft)
    提示
    推荐使用以下工具
    • 13 mm deep socket
  6. 紧固将横梁固定到上部前围板的螺栓。
    25 Nm (18.4 lbs-ft)
    提示
    推荐使用以下工具
    • Combination Wrench 12pt 13mm
    • 3/8in Dr. Open Crowfoot Socket x 13mm
  7. 安装仪表板右侧立板支架。请参阅 仪表板立板支架 - 右侧 ((拆卸和更换))。
  8. 安装仪表板左侧立板支架。请参阅 仪表板立板支架 - 左侧 ((拆卸和更换))。
  9. 连接鼓风机电机连接器和卡子。
  10. 安装左右 A 柱下部的顶篷线束夹(4 个)。
  11. 安装仪表板左侧气波管道。请参阅 气流风管 - 仪表板 - 左侧 ((拆卸和更换))。
  12. 安装前围上盖板泡沫。请参阅 泡沫垫 - 前围上盖板 - 仪表板 ((拆卸和更换))。
  13. 将仪表板上部支架安装到车辆上。请参阅 饰板总成 - 上 - 仪表板 ((拆卸和安装))。
  14. 安装仪表板中间扬声器。请参阅 扬声器 - 中 - 仪表板 - 全频 100 MM ((拆卸和更换))。
  15. 安装仪表板左右扬声器。请参阅 扬声器 - 左 - 仪表板 - 全频 - 100 MM ((拆卸和更换))。
  16. 安装包覆总成。请参阅 扬声器格栅 - 仪表板 ((拆卸和安装))。
  17. 安装触摸屏和机颈。请参阅 中央显示器 - 支座(拆卸和更换)。
  18. 安装转向柱下部间隙隔套。请参阅 间隙隐藏饰板 - 转向柱 - 下部 ((拆卸和更换))。
  19. 安装方向盘控制模块。请参阅 转向柱控制模块 ((拆卸和安装))。
  20. 安装方向盘。请参阅 方向盘 ((拆卸和安装))。
  21. 将中控台总成安装到车辆上。请参阅 中控台 2.0 ((拆卸和安装))。
  22. 安装右侧气波槽。请参阅 仪表板 - 气流风管 - 右侧 ((拆卸和安装))。
  23. 安装副驾位脚部空间风管。请参阅 风管 - 副驾位 - 脚部空间 ((拆卸和更换))。
  24. 安装仪表板下部总成。请参阅 饰板总成 - 下 - 仪表板 ((拆卸和更换))。
  25. 连接低压电源。请参阅 低压电源(断开和连接) (Modify)。
  26. 安装驾驶室进气风管。请参阅 风管 - 进气 ((拆卸和更换))
  27. 安装前围篦板请参阅 饰板 - 后 - 前备箱 ((拆卸和更换))。
  28. 安装左右 A 柱下饰板。请参阅 饰板 - 下 - A 柱 - 左侧 ((拆卸和更换))。
  29. 安装 A 柱左侧和右侧上部饰板。请参阅 饰板 - 上 - A 柱 - 左侧 ((拆卸和更换))。
  30. 安装中控台后端面板。请参阅 饰板 - 后 - 下 - 中控台 ((拆卸和更换))。
  31. 安装HEPA 空调滤清器总成。请参阅 滤清器总成 - HEPA ((拆卸和更换))。
  32. 安装前备箱后挡板。请参阅 前备箱挡板 - 后部(拆卸和更换)
  33. 将转向柱恢复原位。
  34. 升起所有车窗,关闭所有车门。
