空调压缩机 ((拆卸和更换))
校正代码
1820020102
FRT
1.08
注意:除非本程序中另有明确规定,否则上文所列校正代码及相关 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。
注意:请参阅平均维修工时深入了解 FRT 及其创建方式。
注意:请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
注意:请参阅人体工程学注意事项查看安全健康的作业规程。
- 2026-07-07: 更新了连接/断开低压维护设备的步骤。
- 2026-04-07: 改进了配置压缩机类型的步骤。
- 2026-04-01: 添加了本程序所需工具的对应专用工具编号。
- 2026-02-05: 更新了空调系统冲洗程序,安装压缩机时不再需要称量/调整机油重量。
- 2025-10-10: 添加了称量旧压缩机重量以匹配新压缩机中所需油量的步骤。
- 1600279-00-A MODEL Y 空调机油冲洗适配器套件 或 1600279-N0-B空调冲洗(适用于带加热泵车辆机油状态未知的情况)
- 1711245-00-A Snap On Ecotechnics 双气流模式空调机,带冲洗适配器套件 R134A & R1234YF 或
- 1120026-01-A WAECO 空调维修机,ASC5500 RPA
警告
只有完成全部所需认证的技术人员才能执行此程序。Tesla 特斯拉建议第三方服务提供商技术人员在执行此程序之前接受同等培训。有关 Tesla 技术人员要求的更多信息,或第三方主题说明,请参阅高压认证要求。处理高压线缆、母排或接头时,务必全程穿戴最低防护等级为 0(1000V) 的适当个人防护装备 (PPE)及高压绝缘手套。有关其他安全信息,请参阅技术注意事项 TN-15-92-003,高压安全意识注意事项
。
警告
温度管理组件需在极为严格的规格范围内工作,若未认真遵守维修程序,则可能发生故障。切勿依赖过去使用其他温度管理系统的经验,请仔细阅读“维修手册”并严格按说明操作。
警告
更换空调压缩机时,必须检查接收器干燥机中的干燥剂包,以确认因压缩机故障产生的碎屑是否已进入系统。
注
此程序要求执行空调制冷剂(回收和重新加注)程序。如果尚未自动添加到“服务工单”中,请将校正代码 18200102 作为同一工项下的一个单独校正程序添加至“服务工单”中。
扭矩规格
| 描述 | 扭矩值 | 推荐工具 | 重复使用/更换 | 备注 |
|---|---|---|---|---|
| Bolt that attaches the ground strap to the A/C compressor |
![]() 7 Nm (5.2 lbs-ft) |
|
重复使用 | |
| Bolts (x2) that attach the A/C compressor assembly to the strut tower brace |
![]() 31 Nm (22.9 lbs-ft) |
|
重复使用 | |
| Bolts (x3) that attach the A/C compressor bracket to the A/C compressor |
![]() 9 Nm (6.6 lbs-ft) |
|
重复使用 | |
| Nut that attaches the supermanifold to low pressure fitting to the compressor |
![]() 22 Nm (16.2 lbs-ft) |
|
重复使用 | |
| Nut that attaches the supermanifold to high pressure fitting to the compressor |
![]() 22 Nm (16.2 lbs-ft) |
|
重复使用 | |
| Bolt that attaches the A/C compressor HV harness bracket to the A/C compressor |
![]() 9 Nm (6.6 lbs-ft) |
|
拆卸
- 设置空调机。
- 解锁车辆网关。请参阅 网关(解锁)。
- 在触摸屏上,点击“维护模式”下的“扳手”(位于触摸屏 UI 界面底部),点击,然后等待例行程序完成。
- 拆下高效分子空气 (HEPA) 过滤器总成。请参阅 滤清器 - 活性炭和 HEPA ((拆卸和更换))。
- 断开低压电池。请参阅 低压电源(断开和连接) (Modify)。
- 拆卸前备箱储物单元。请参阅 前备箱储物单元(拆卸和更换)。
- 回收空调制冷剂。请参阅 空调制冷剂 (如有需要 - 添加制冷剂)(回收和加注) (Restore)。
- 拆下第二排座椅下部座垫。请参阅 坐垫 - 第二排座椅 ((拆卸和更换))。
- 执行车辆高压禁用程序。请参阅 车辆高压禁用程序。
- 拆下低压电池。请参阅 16V 锂离子电池 ((拆卸和安装))。
-
松开连接器锁片,然后断开左侧前支柱塔附近的高压互锁回路连接器。
注切勿向下按压红色锁片。将锁片拉离连接器,直至连接器解锁,然后继续拉动以松开连接器。提示推荐使用以下工具
- 小型软握尖凿,90 度尖嘴,6 英寸
-
松开连接器锁片,然后将空调逻辑电气连接器从空调压缩机上断开。
注切勿向下按压红色锁片。将锁片拉离连接器,直至连接器解锁,然后继续拉动以松开连接器。提示推荐使用以下工具
- 小型软握尖凿,90 度尖嘴,6 英寸
-
使用卡子撬具松开将空调压缩机逻辑线束固定到空调压缩机高压线束支架的固定夹。
-
拆卸将空调压缩机高压线束支架固定到空调压缩机的螺栓。
提示推荐使用以下工具
- 13 mm 套筒
-
将高压线束电气连接器从空调压缩机上断开。
提示推荐使用以下工具
- 小型软握尖凿,90 度尖嘴,6 英寸
-
松开高压线束固定到空调压缩机的锁片,然后将高压线束置于一旁。
-
拆下将接地带固定到空调压缩机的螺栓,然后将接地带置于一旁。
提示推荐使用以下工具
- T25 梅花套筒
-
使用卡子撬具松开将冷却液软管固定到空调压缩机支架的卡子。
-
使用卡子撬具松开将冷却液软管固定到空调压缩机支架的卡子(4 个)。

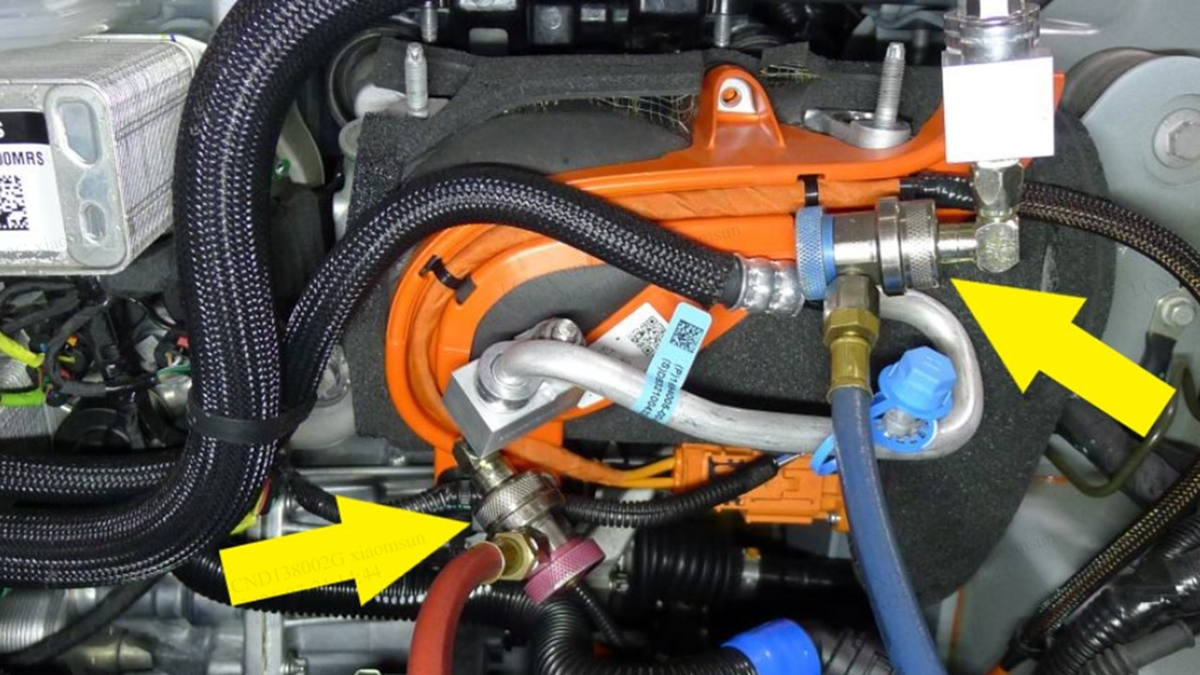

- 将空调机管路从车辆上拆下。
- 小心地按下 Schrader 阀门(2 个)以释放空调系统中的真空。
-

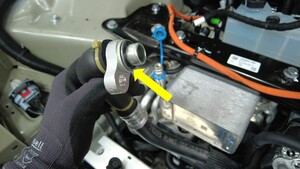

拆下将低压接头固定到压缩机的螺母,然后将管路置于一旁,以留出操作空间。
注推荐使用以下工具
- 13 mm 套筒
-
拆下将高压接头固定到压缩机的螺母,然后将管路置于一旁,以留出操作空间。
注推荐使用以下工具
- 13 mm 套筒
-

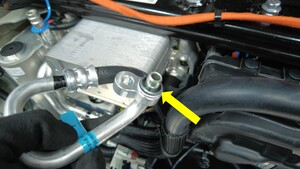

在压缩机高低压开放端口处分别安装塞子,然后手动拧紧螺栓。
注确保端口被完全覆盖。
-

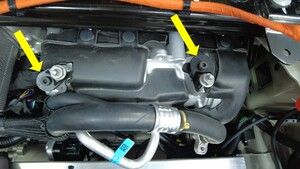

在协助下,拆下将空调压缩机总成固定到支柱塔支架的螺栓(2 个),然后在支柱塔支架下方,将总成朝车头方向小心移动。
提示推荐使用以下工具
- 15 毫米套筒
-

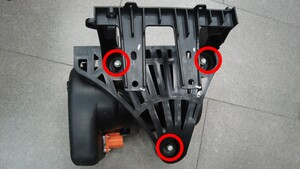

拆下将空调压缩机支架固定到空调压缩机的螺栓 (x3)。
提示推荐使用以下工具
- 10 毫米套筒扳手
-
松开将 NVH 隔音毯固定到压缩机的按钮,然后将隔音毯从压缩机上拆下。
- 取下干燥剂。请参阅 超级歧管干燥剂 - 维修套件 ((拆卸和更换))。
- 将新的干燥剂盖和卡环安装到蓄压器上。
-

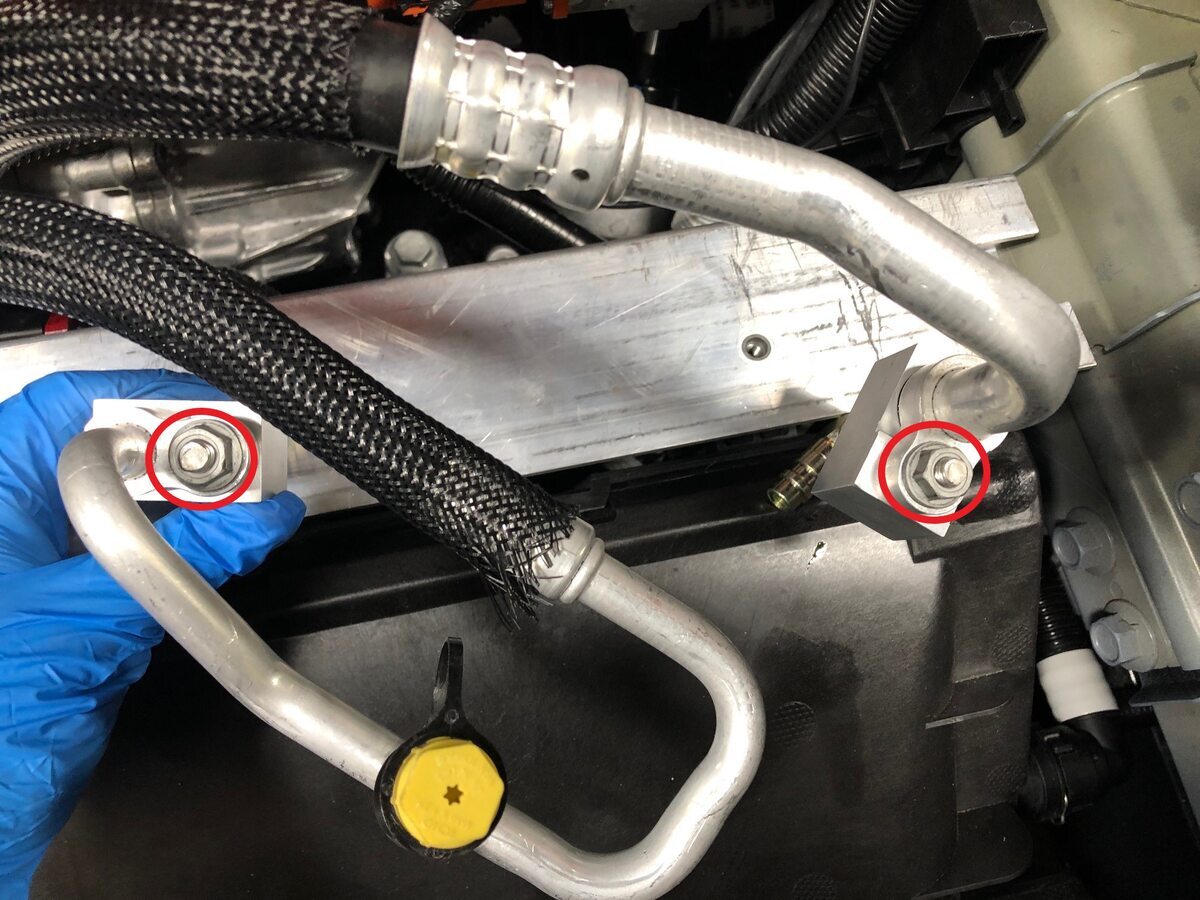

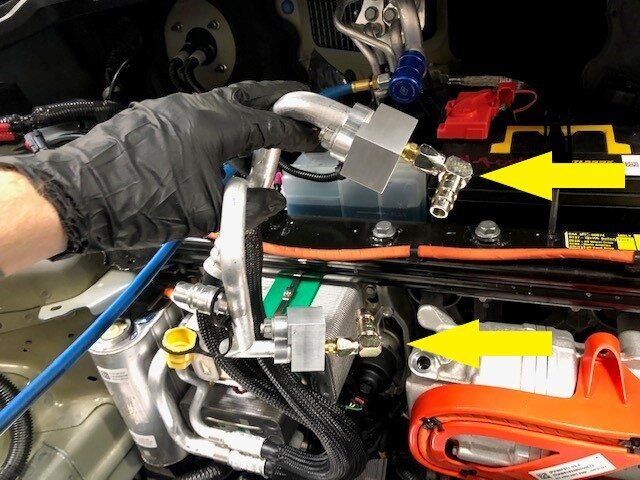

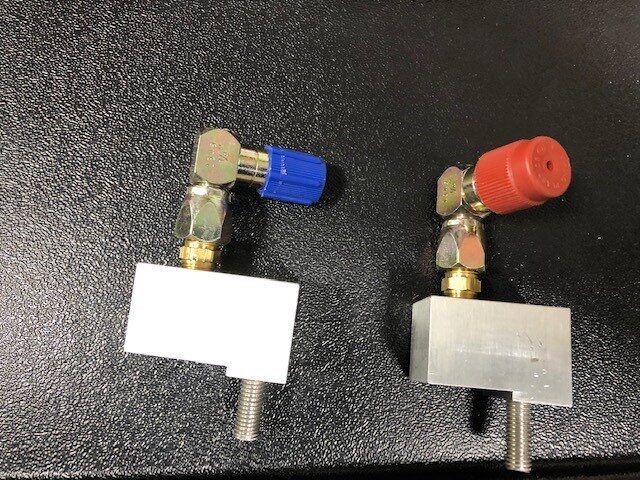

将空调冲洗适配器安装到空调歧管至压缩机管路上。
注使用压缩机 13 毫米螺母固定冲洗适配器。
-

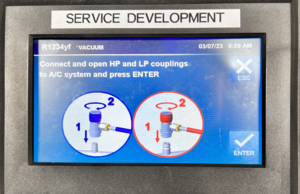

将空调机软管连接到空调冲洗适配器。
-

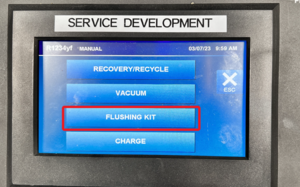

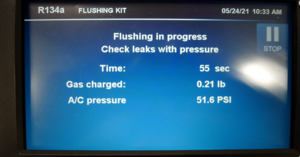

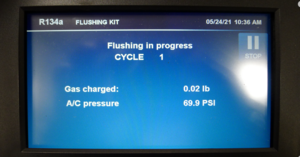

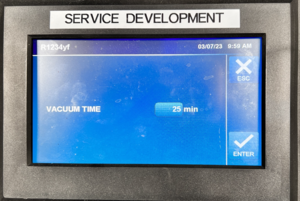

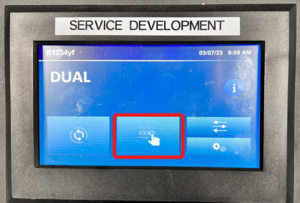

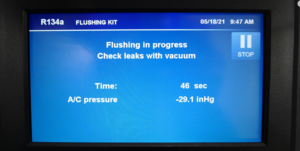

在空调机触摸屏上,选择,然后输入 25 分钟真空时间。根据空调机说明开始冲洗,然后等待冲洗过程完成。
注系统冲洗程序会运行大约 90 分钟。

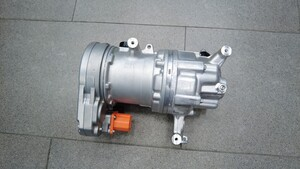

- 记录新旧空调压缩机的零件号和序列号。
安装
警告
新的空调压缩机已预加注了机油。请勿向新空调压缩机加注更多机油。
-
将 NVH 隔音毯安装到压缩机上,然后安装将隔音毯固定到压缩机上的按钮。
-
将空调压缩机支架放置在空调压缩机上,然后安装将支架固定到压缩机的螺栓(3 个)。
9 Nm (6.6 lbs-ft)提示推荐使用以下工具- 10 毫米套筒扳手
-
请助手从支柱塔支架下方撑起空调压缩机总成,然后先手动预拧将空调压缩机总成固定到支架的螺栓(2 个),预拧后再紧固螺栓。
31 Nm (22.9 lbs-ft)提示推荐使用以下工具- 15 毫米套筒
- 拆下新压缩机高低压开放端口上的螺栓和盖子。
-
冲洗完毕后,请拆下空调冲洗适配器。
-
更换高压和低压超级歧管至空调压缩机软管接头上的 O 型环。
注高压管路用 O 型环:1111738-00-A 1/2 镀锌钢密封垫圈注低压管路用 O 型环:1111740-00-A 3/4 镀锌钢密封垫圈注安装前,先使用 ND-11 油润滑 O 型环。
-
将超级歧管至空调压缩机高压接头放置在空调压缩机上,然后安装将接头固定到空调压缩机的螺母。
22 Nm (16.2 lbs-ft)注推荐使用以下工具- 13 mm 套筒
-
将超级歧管至空调压缩机低压接头放在空调压缩机上,然后安装将接头固定到空调压缩机的螺母。
22 Nm (16.2 lbs-ft)注推荐使用以下工具- 13 mm 套筒
-
安装新的干燥剂。请参阅 超级歧管干燥剂 - 维修套件 ((拆卸和更换))。
注重新使用冲洗过程中使用的蓄压器盖和卡环。
- 执行真空泄漏测试,然后重新加注制冷剂。请参阅 空调制冷剂 (如有需要 - 添加制冷剂)(回收和加注) (Restore)。
-
安装将冷却液软管固定到空调压缩机支架的卡子(4 个)。
-
安装将冷却液软管固定到空调压缩机支架的卡子。
-
将接地带放置在空调压缩机上,然后安装将接地带固定到空调压缩机的螺栓。
7 Nm (5.2 lbs-ft)提示推荐使用以下工具- T25 梅花套筒
-
安装将高压线束固定到空调压缩机的锁片。
-
将高压线束电气连接器连接到空调压缩机。
-
安装将空调压缩机高压线束支架固定到空调压缩机的螺栓。
9 Nm (6.6 lbs-ft)提示推荐使用以下工具- 13 mm 套筒
-
安装将空调压缩机逻辑线束固定到空调压缩机高压线束支架的固定夹。
-
将空调压缩机逻辑电气连接器与空调压缩机相连,然后接合锁片。
注将红色锁片推入连接器以接合锁止机构。切勿向下按压或向上拉动红色锁片。
-
连接左侧前支柱塔附近的高压互锁回路连接器,然后接合锁片。
注将红色锁片推入连接器以接合锁止机构。切勿向下按压或向上拉动红色锁片。
- 安装低压电池。请参阅 16V 锂离子电池 ((拆卸和安装))。
- 连接低压电源。请参阅 低压电源(断开和连接) (Modify)。
- 连接低压电池维护设备。请参阅 低压维护器(连接和断开) (Maintenance)。
- 解锁车辆网关。请参阅 网关(解锁)。
-

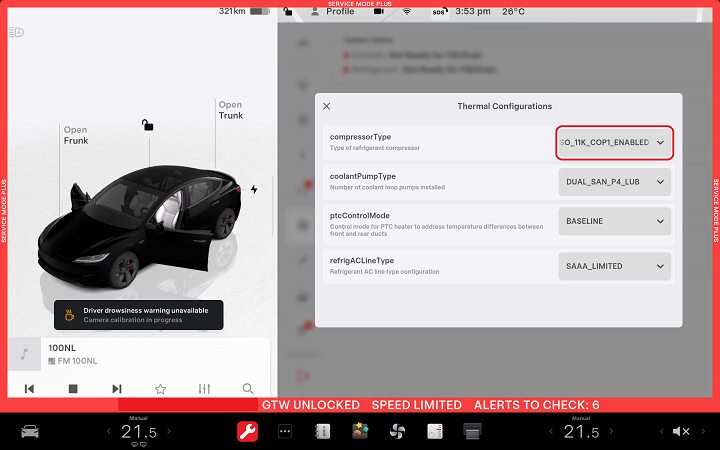

Set the compressor Type using the touchscreen:
- For vehicles that run firmware version 2026.2.3 or later (NA/EMEA) or 2025.44.32 or later (APAC), touch , and then touch Run to start the routine.
- For vehicles that run earlier firmware versions, touch , and then select and save the correct compressor type
注In case the routine did not complete successfully, refer to Toolbox article 5696900 for compressor configuration.注Check the Gateway configuration for compressorType and make sure it shows as intended. - 重新安装软件。请参阅 软件重新安装 - 触摸屏。
-
在触摸屏上执行以下步骤:
- 退出“维护模式”。请参阅 维护模式。
- 断开低压电池维护设备。请参阅 低压维护器(连接和断开) (Maintenance)。
- 安装HEPA 空调滤清器总成。请参阅 滤清器 - 活性炭和 HEPA ((拆卸和更换))。
- 安装前备箱储物单元请参阅 前备箱储物单元(拆卸和更换)。
