摄像头 - B 柱 - 左侧 ((拆卸和安装))

校正代码 1722010001 FRT 0.18 注意：除非本程序中另有明确规定，否则上文所列校正代码及相关 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时深入了解 FRT 及其创建方式。 注意：请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意：请参阅人体工程学注意事项查看安全健康的作业规程。

扭矩规格

表 1. 扭矩规格: 摄像头 - B 柱 - 左侧 ((拆卸和安装))
描述 扭矩值 推荐工具 重复使用/更换 备注
Screws (x2) that attach the LH B-pillar camera to the LH B-pillar
0.45 Nm (4 lbs-in)
  • SET, 1/2" CUT BIT. (78 PCS DOUBLE END MINI RATCHET)
  • 数字扭矩螺丝刀 0.10 Nm - 2.0 Nm
  • Torx T8 bit
 重复使用

拆卸

  1. 打开两个左侧车门，降下两个左侧车窗。
  2. 部分拆下左后主密封条（B 柱区域附近）。
  3. 揭下左侧 B 柱饰板下方的双面胶。

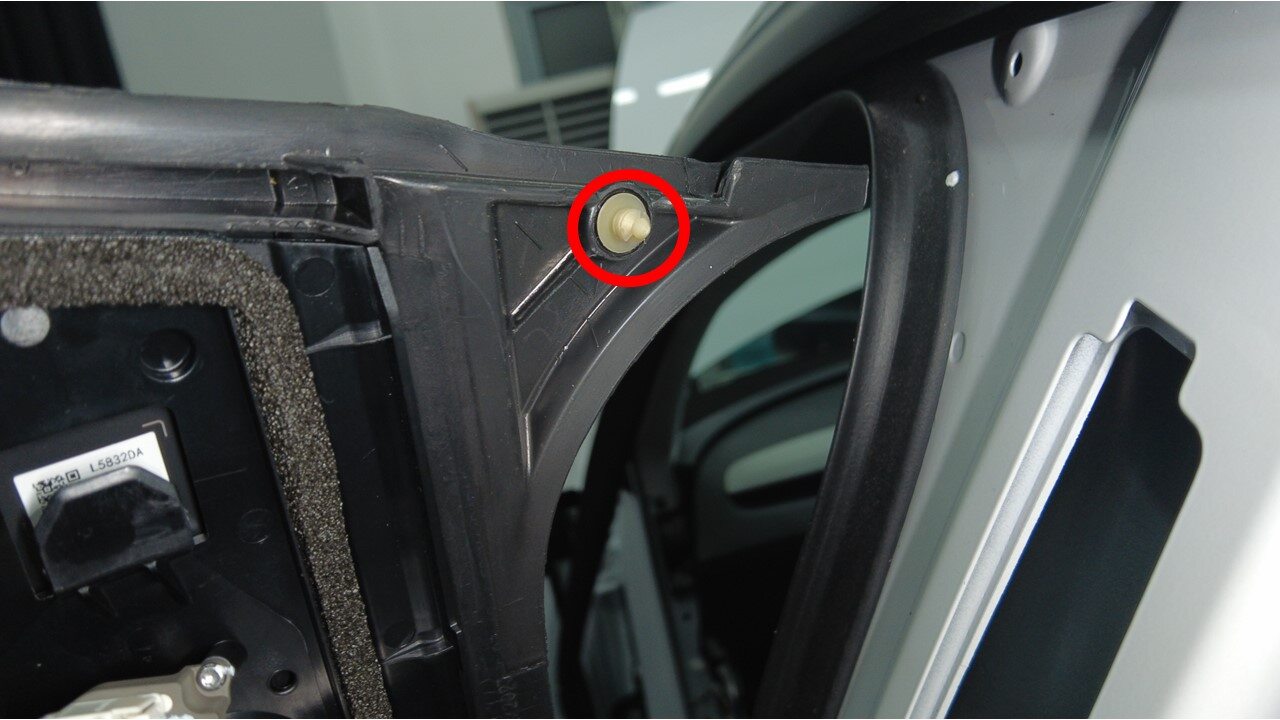

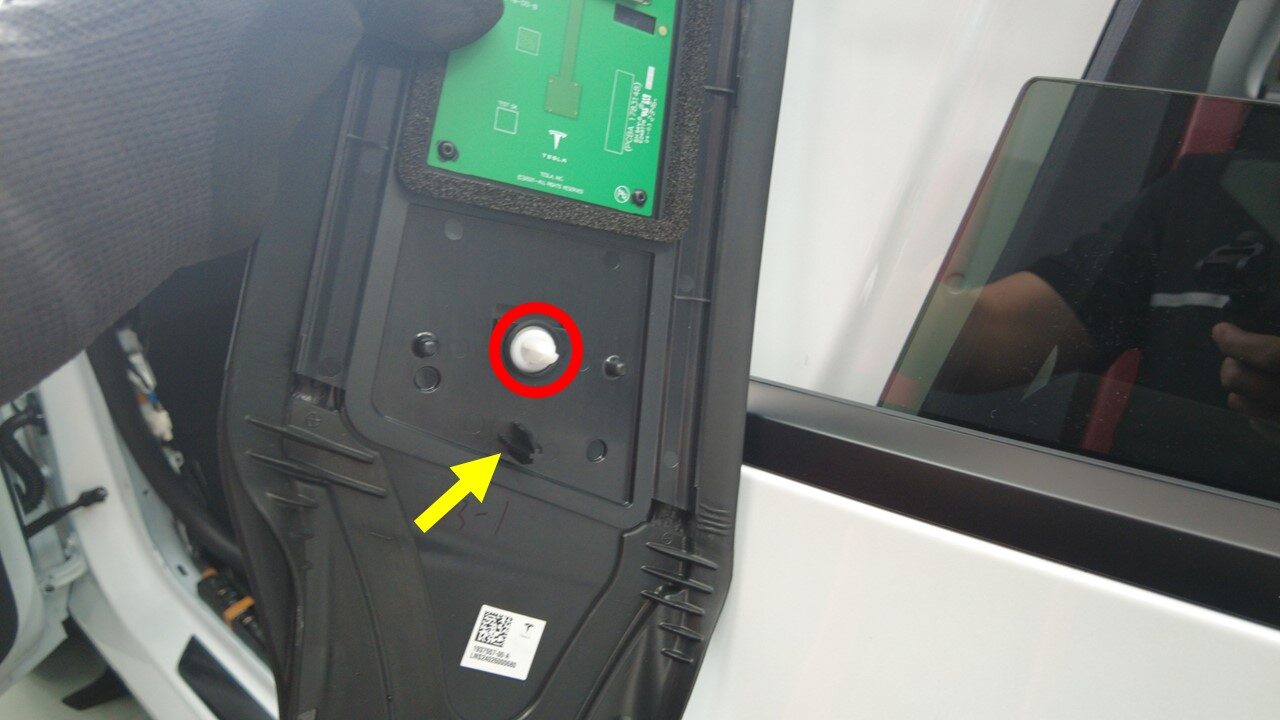

  4. 向上撬动左侧 B 柱饰板上部，松开上部卡子。
    注

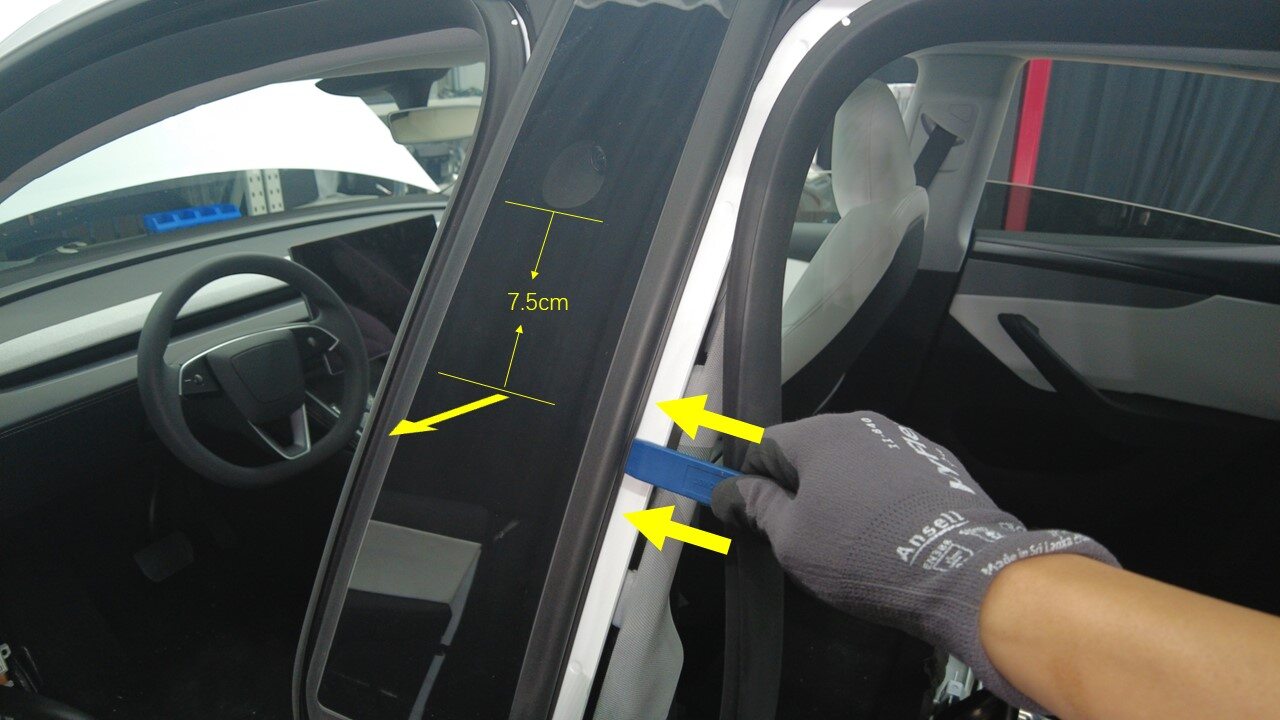

    将卡子成型件拆卸工具插入左侧 B 柱摄像头下方 7.5 厘米处。确保工具位于 B 柱饰板密封条下方。

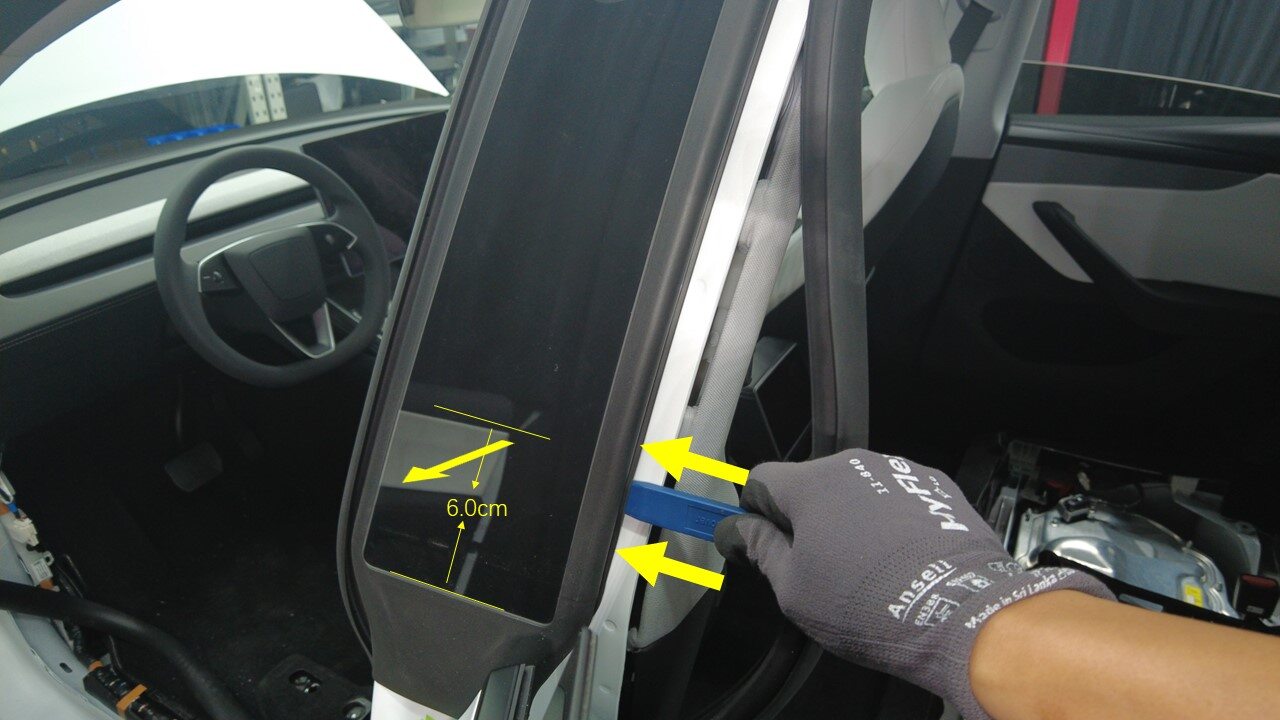

  5. 向上撬动左侧 B 柱饰板下部，松开下部卡子。
    注
    将卡子成型件拆卸工具插入左侧 B 柱饰板上方 6 厘米处。确保工具位于 B 柱饰板密封条下方。

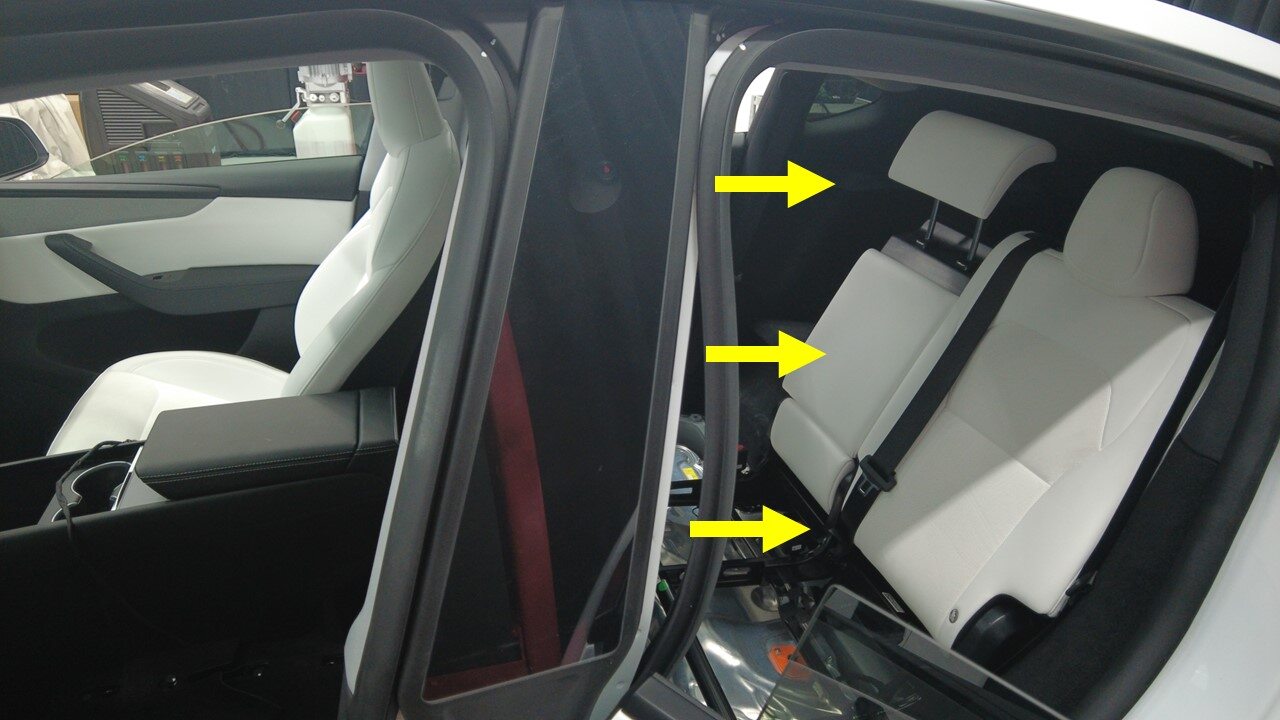

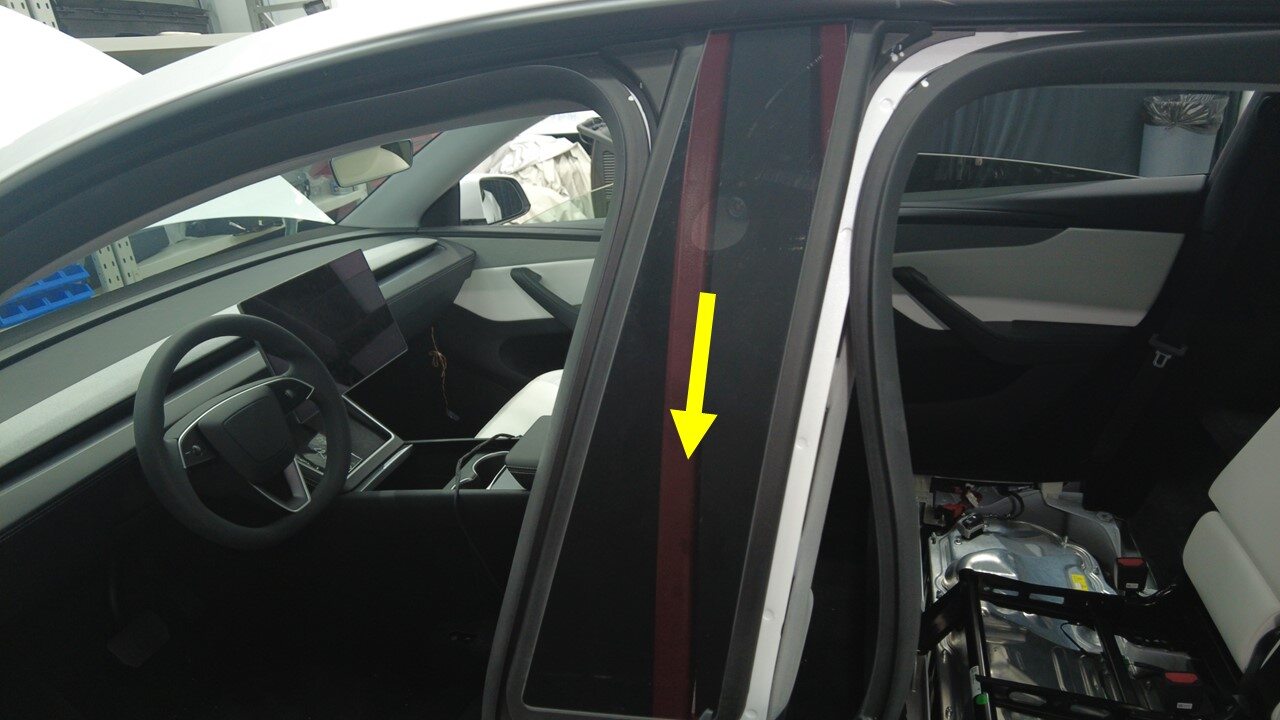

  6. 轻轻向下滑动 B 柱饰板，将总成从车身上松开。
    警告
    此时摄像头线束仍处于连接状态。请勿完全拆下饰板。

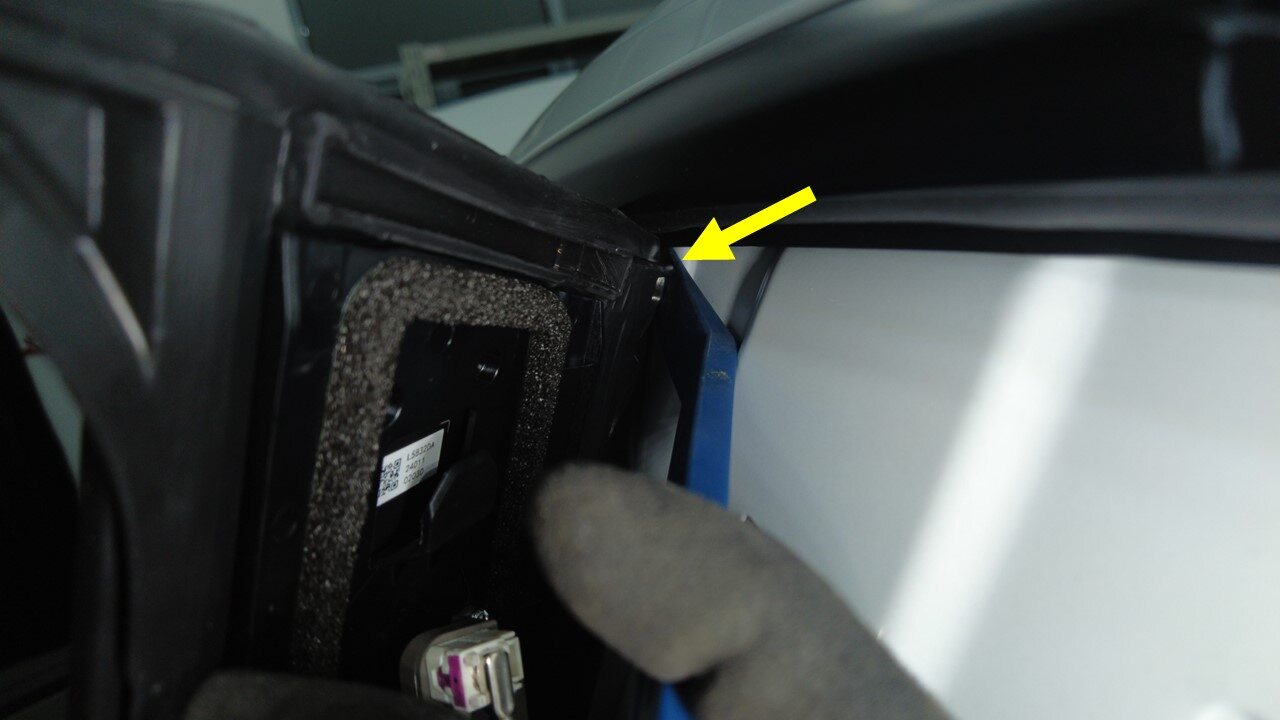

  7. 使用卡子撬具松开左侧 B 柱饰板密封条，然后将密封条从车身上拆下。
    注
    密封条卡子粘贴在密封条上，松开时应确保卡子撬具滑动到卡子和车身之间。

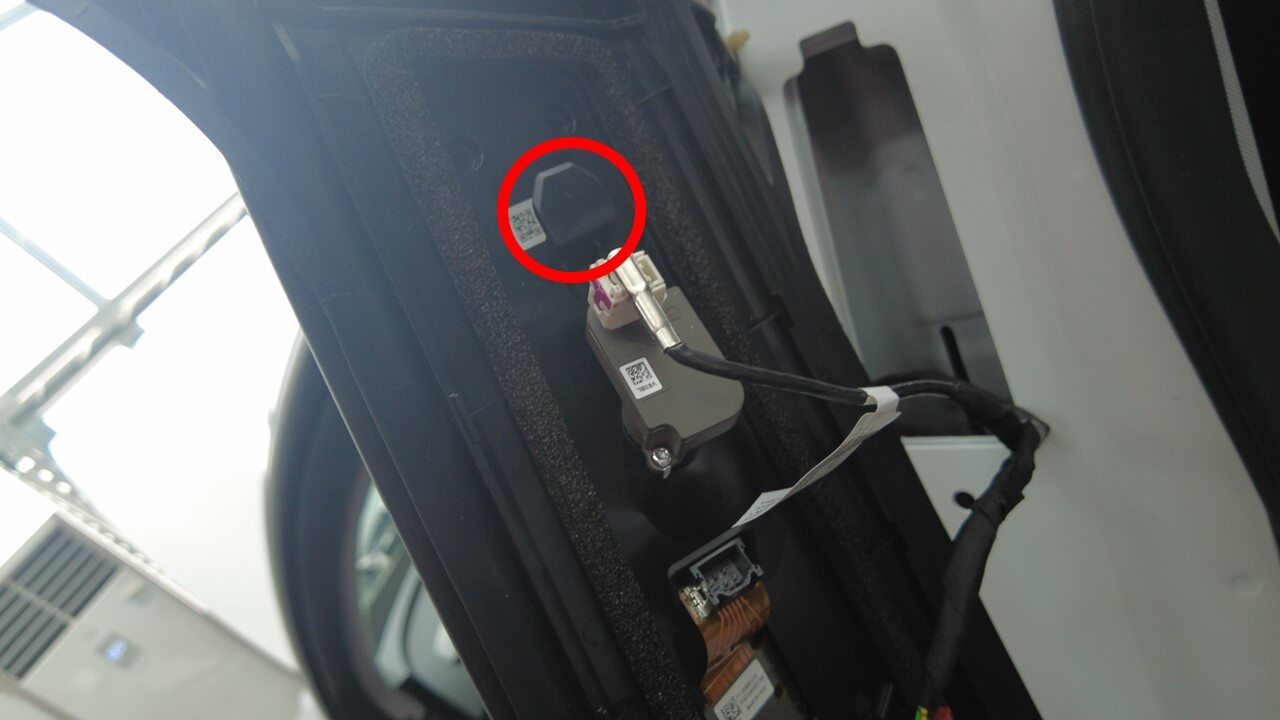

  8. 断开 B 柱 NFC 连接器。

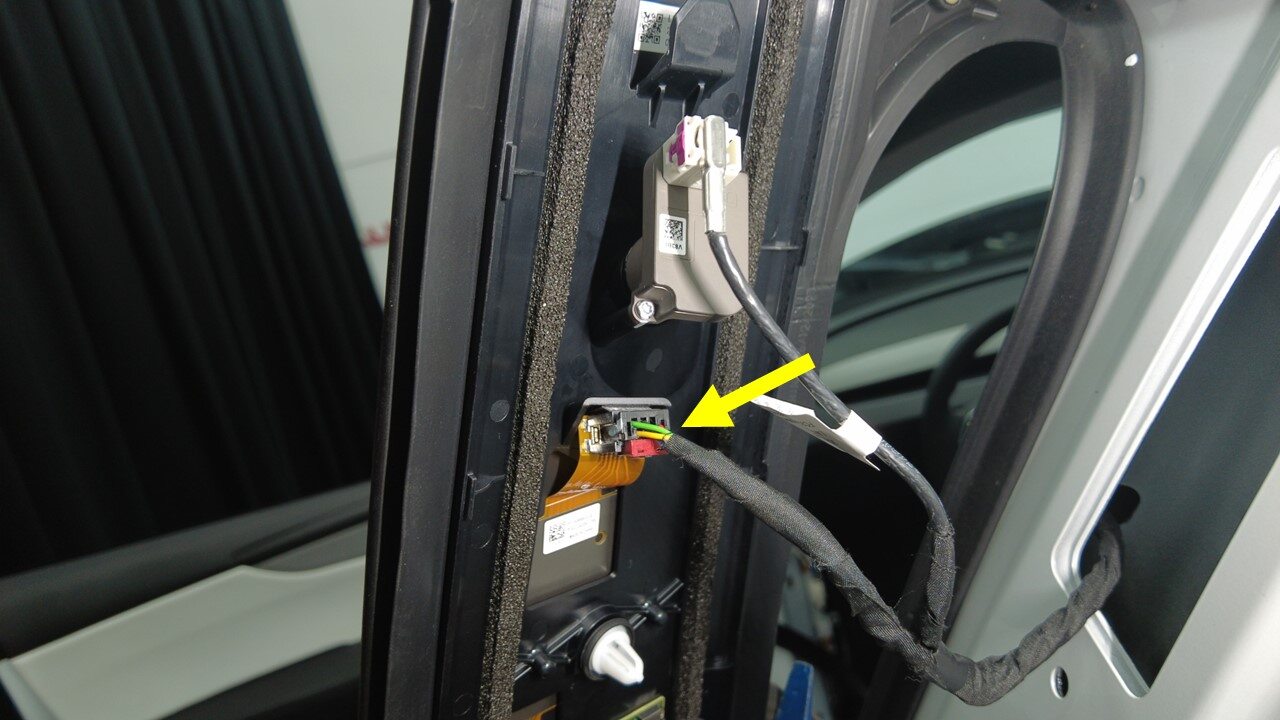

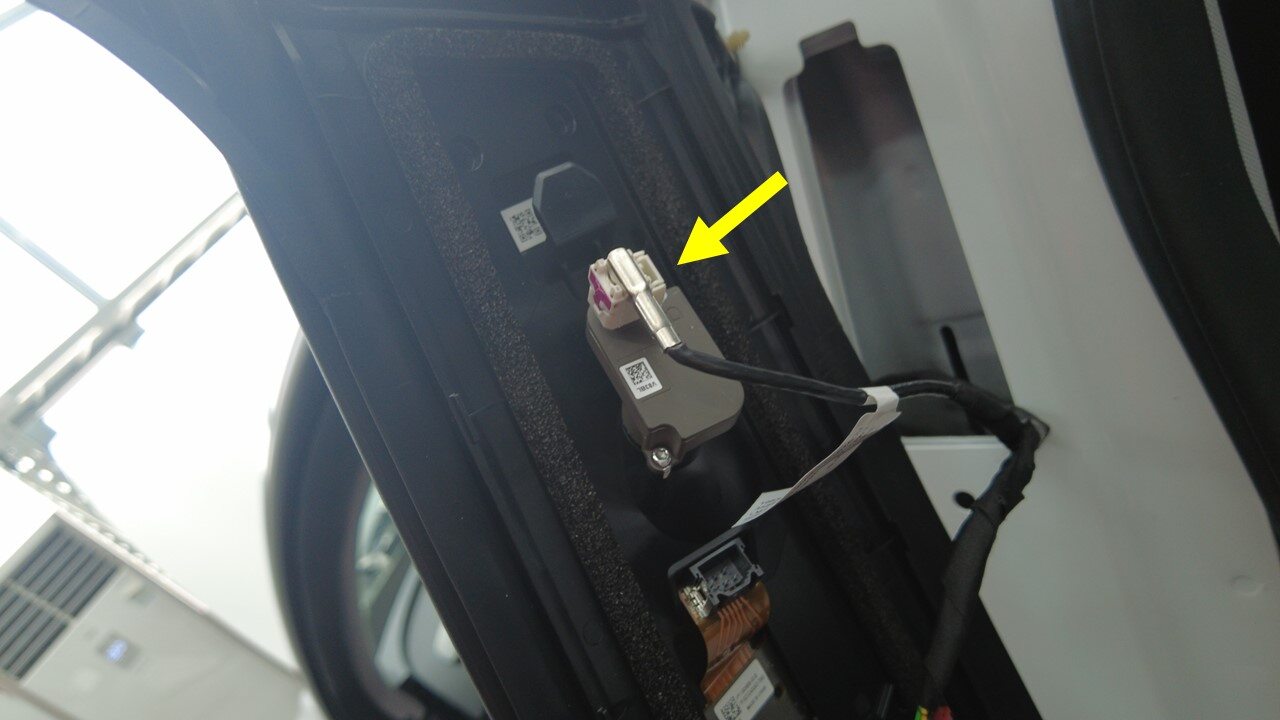

  9. 断开左侧 B 柱摄像头连接器。

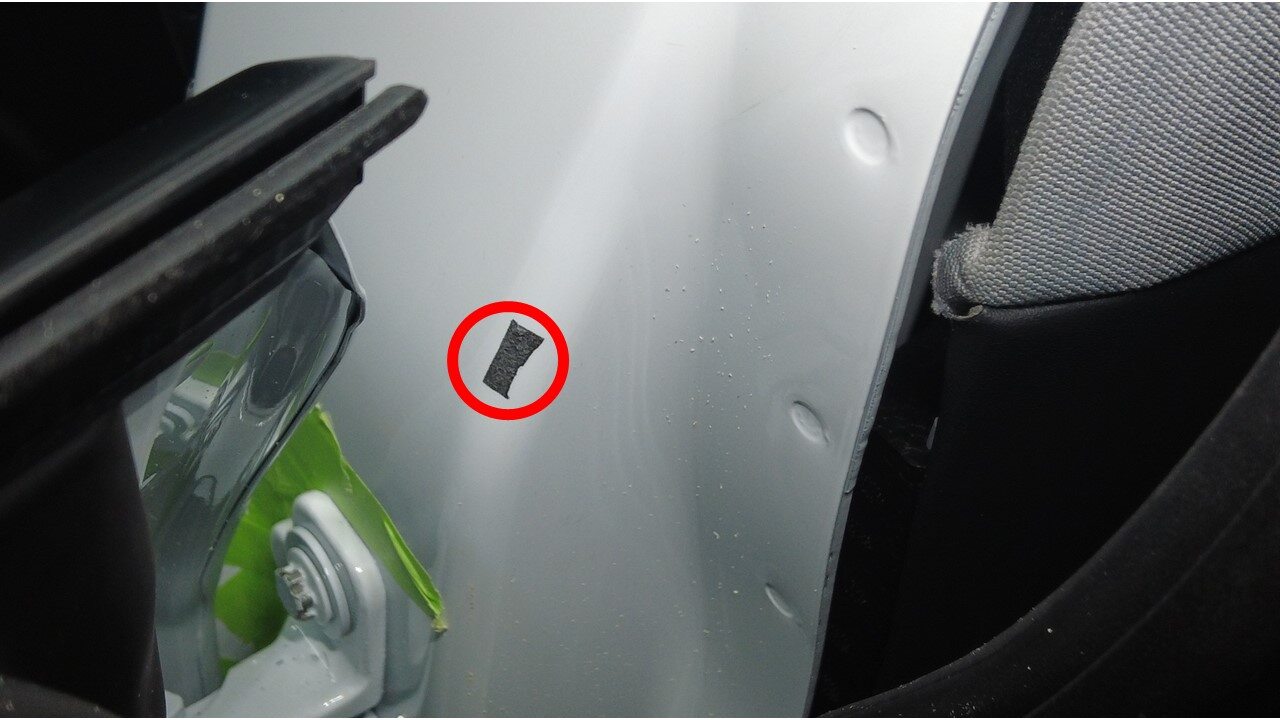

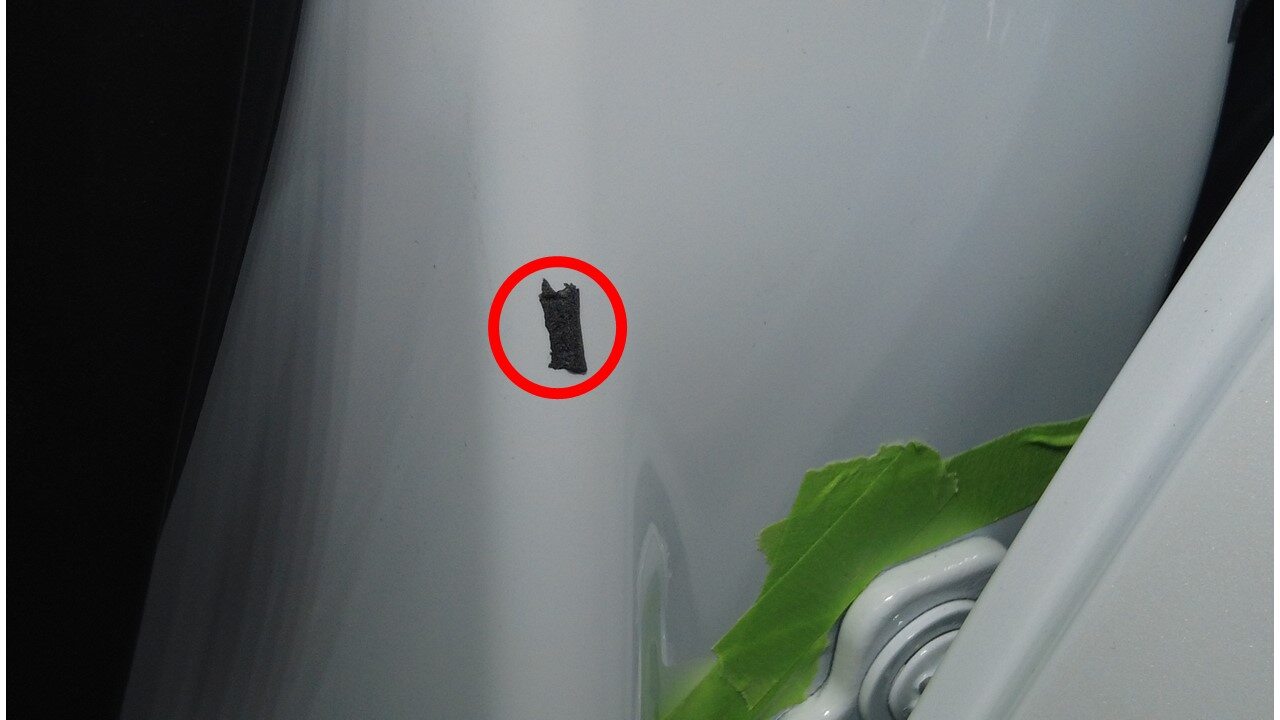

  10. 清除左侧 B 柱上的残胶并清洁表面。
    注
    等待风干 1 分钟。
    提示
    推荐使用以下工具
    • 异丙醇 (IPA) 湿巾
    • 除胶轮

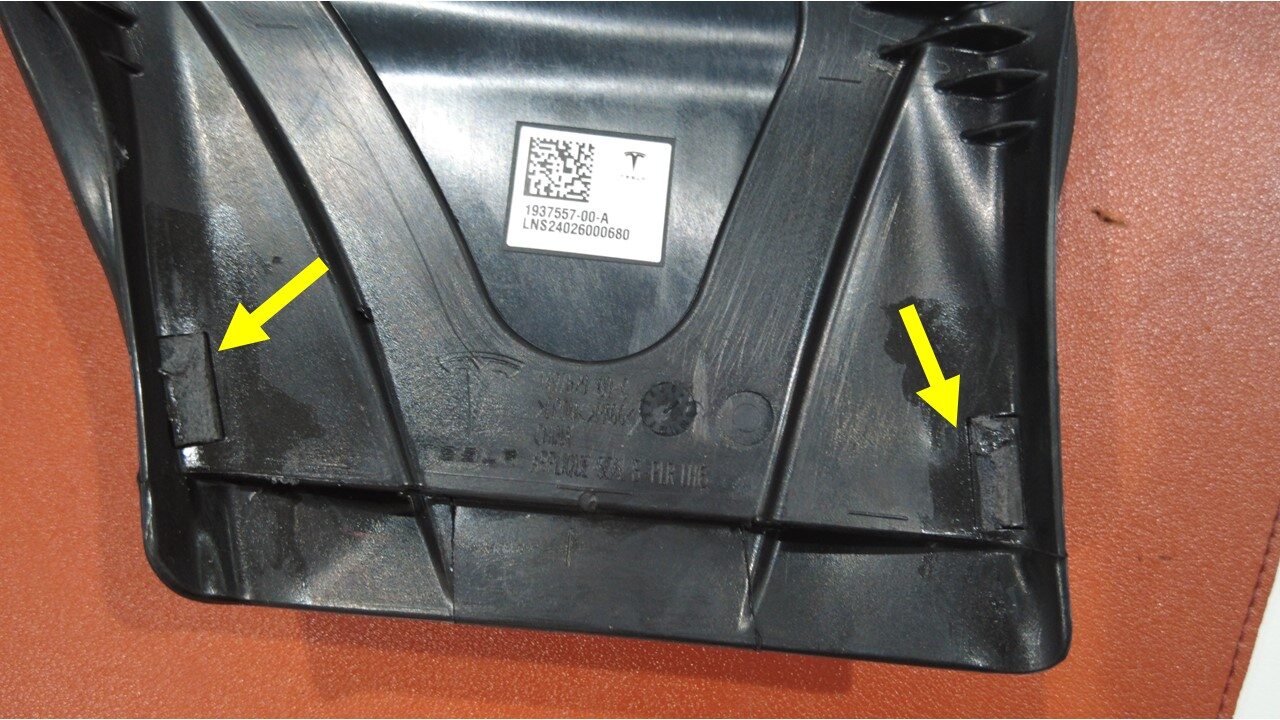

  11. 清除左侧 B 柱饰板上的残胶。
    提示
    推荐使用以下工具
    • 除胶轮

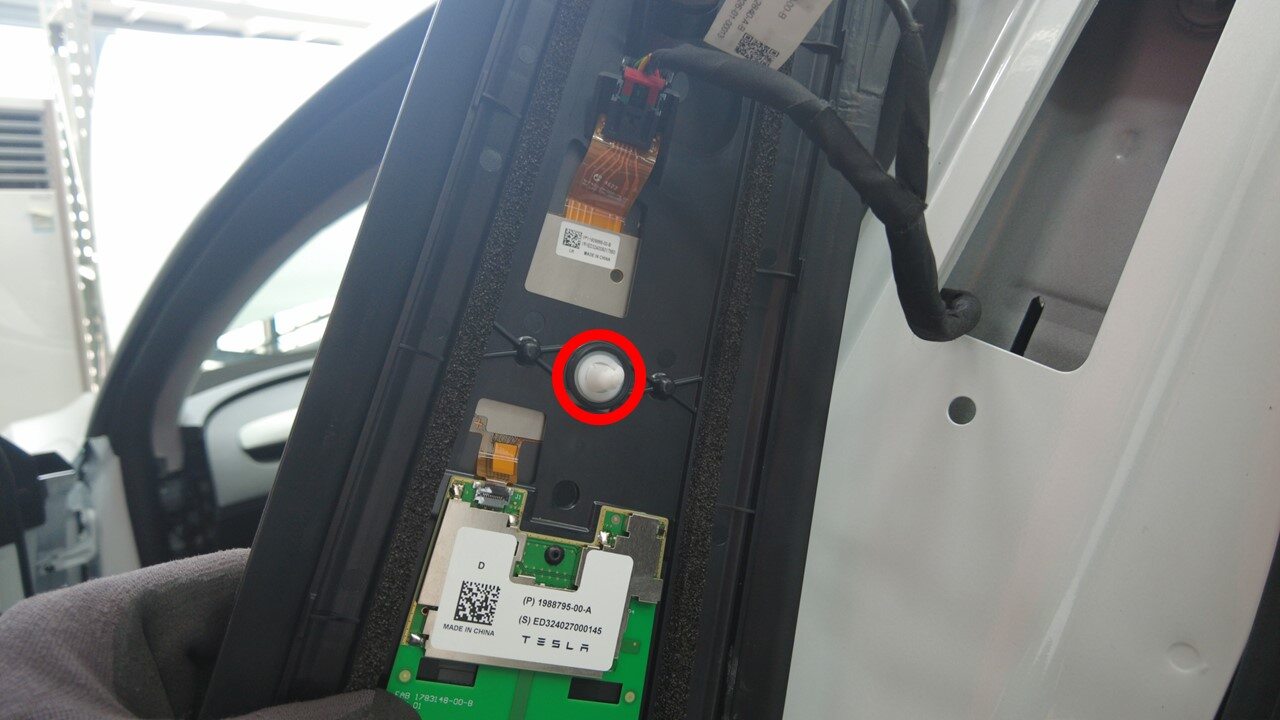

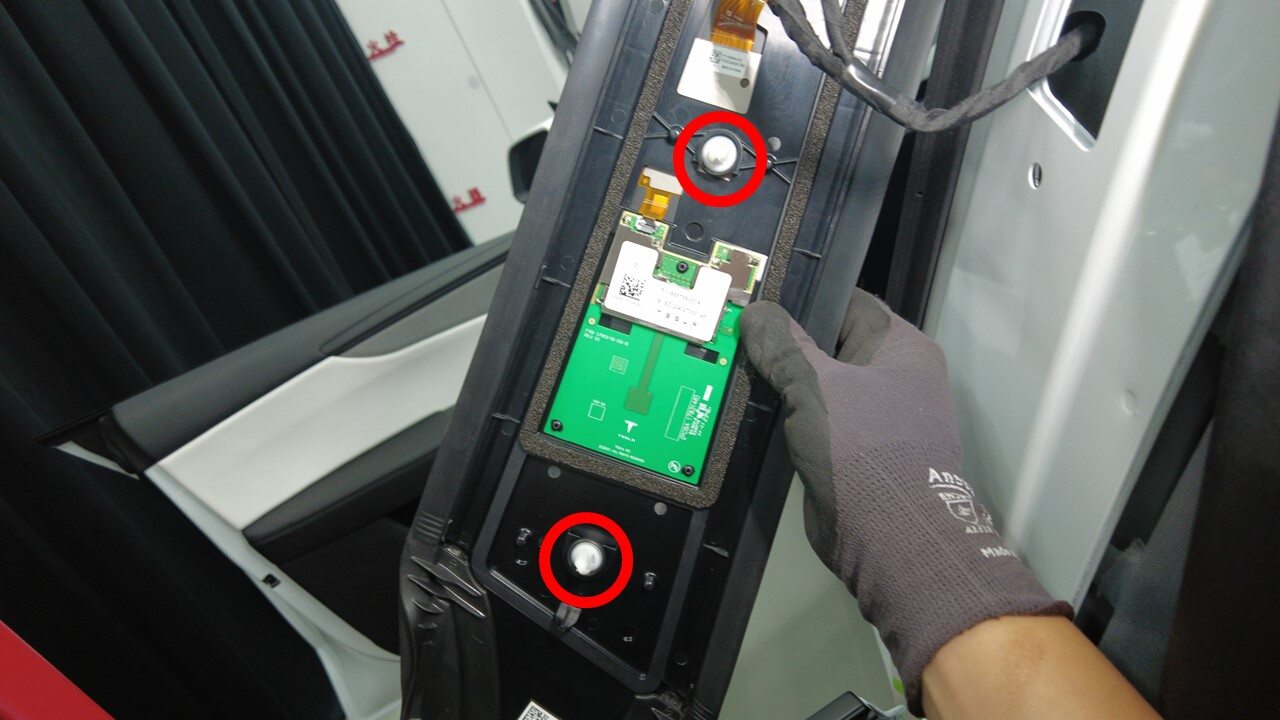

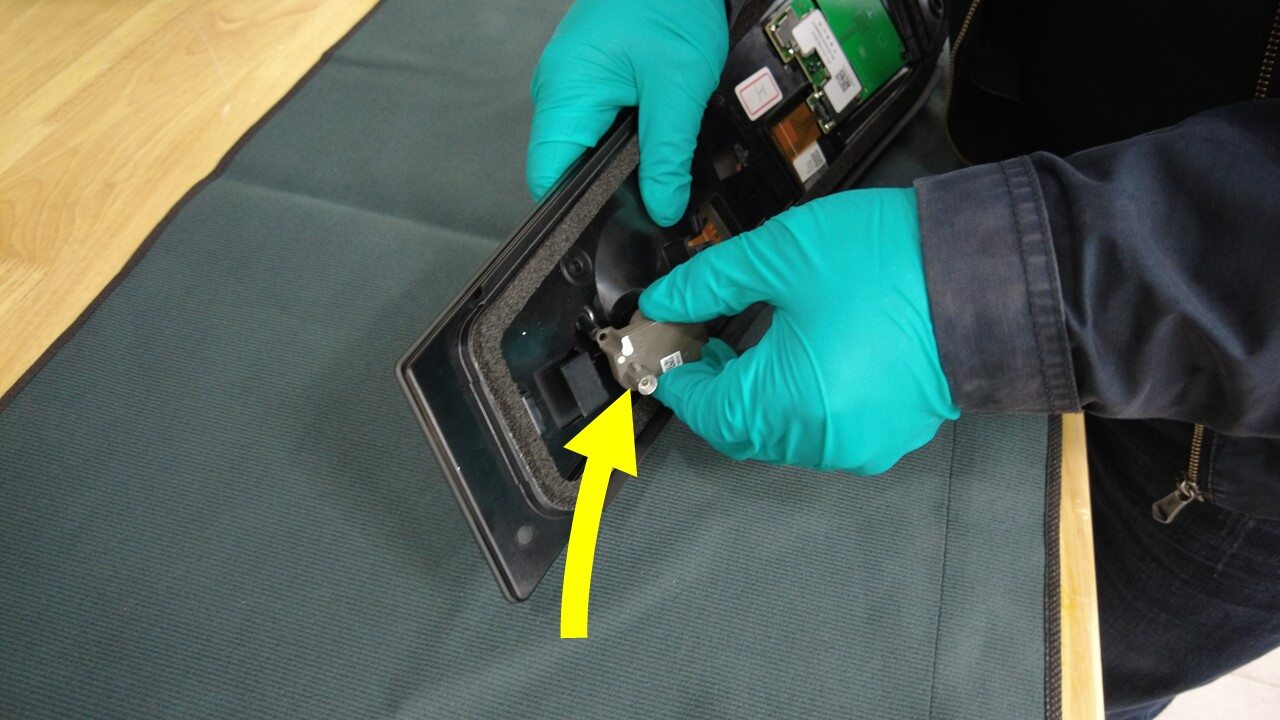

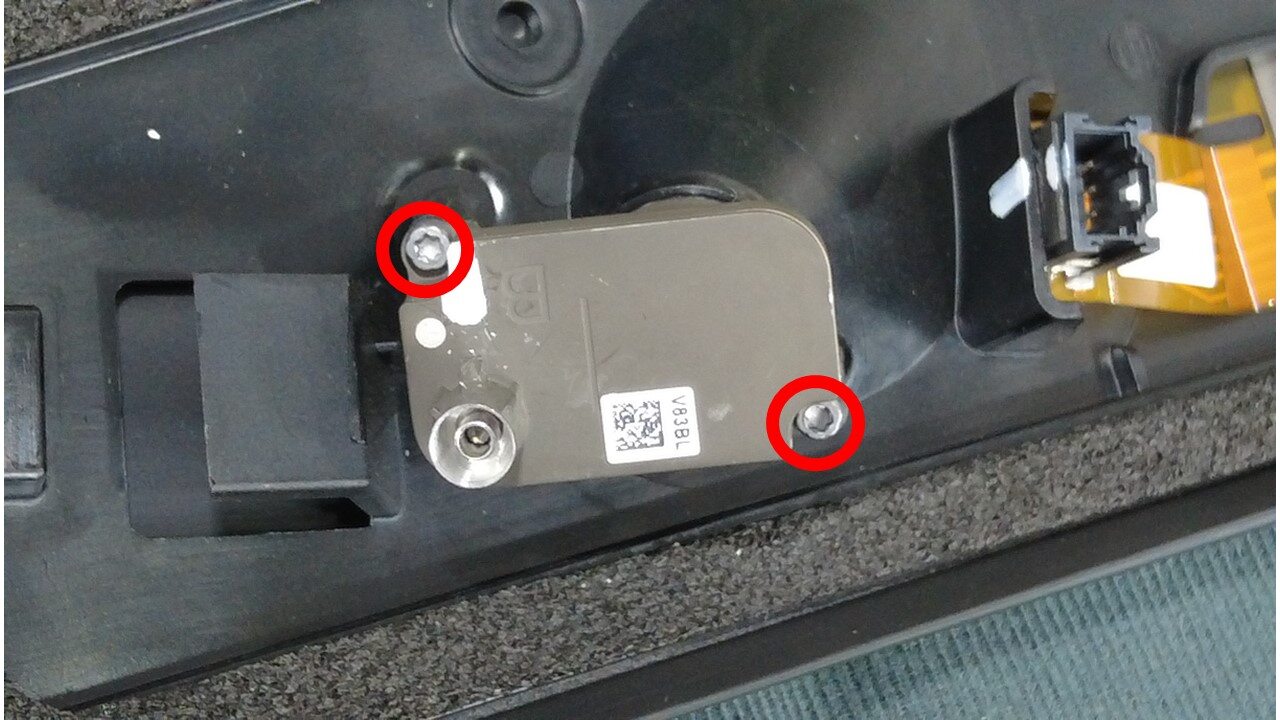

  12. 拆下将左侧 B 柱摄像头固定到左侧 B 柱的螺钉（2 个）。
    提示
    推荐使用以下工具
    • SET, 1/2" CUT BIT. (78 PCS DOUBLE END MINI RATCHET)
    • 数字扭矩螺丝刀 0.10 Nm - 2.0 Nm
    • Torx T8 bit

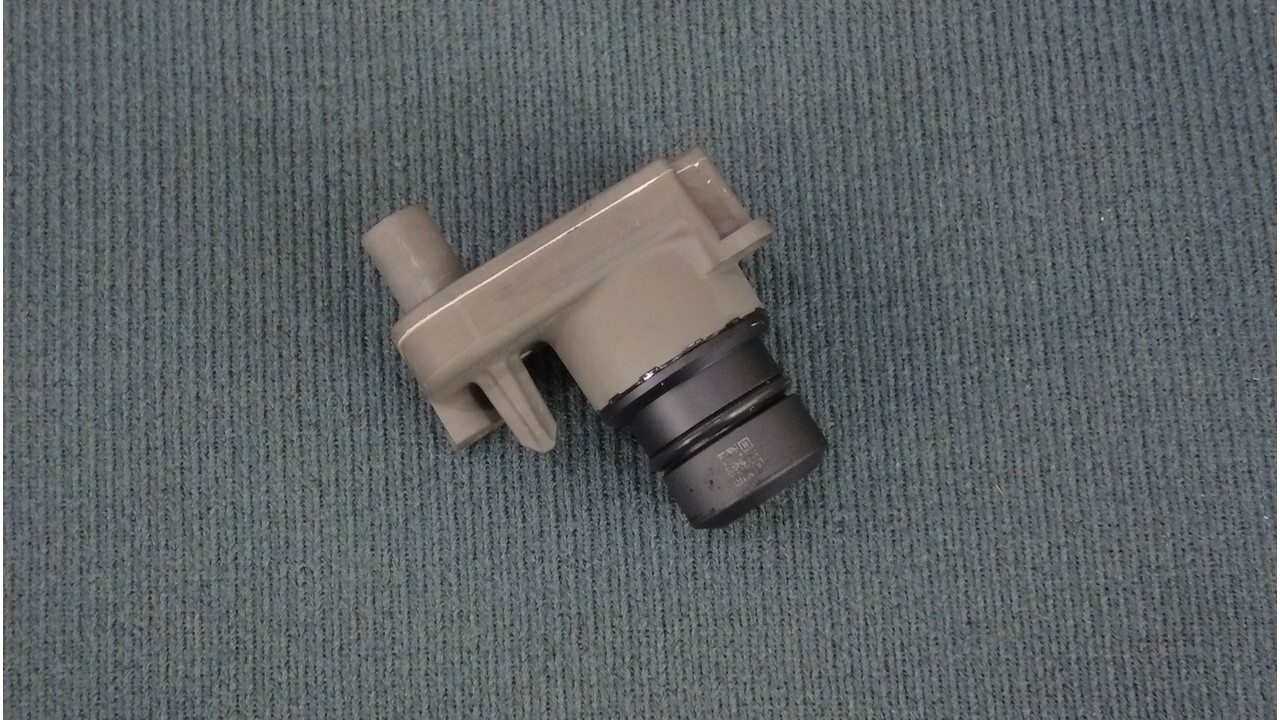

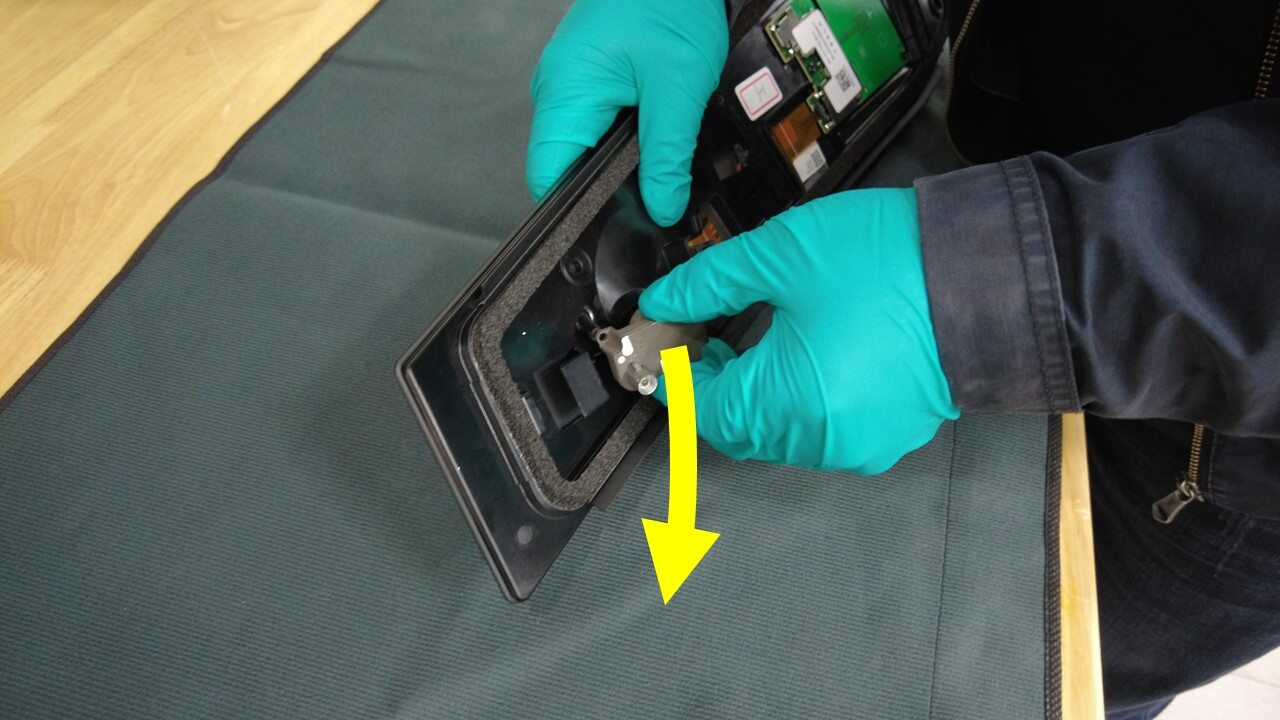

  13. 将左侧 B 柱摄像头从左侧 B 柱上拆下。
    注
    摆动摄像头，使 O 型环从总成上脱离。

安装

  1. 将左侧 B 柱摄像头安装到左侧 B 柱上。
    注
    摆动摄像头 O 型环，使其穿过总成。
  2. 安装将左侧 B 柱摄像头固定到左侧 B 柱的螺钉（2 个）。
    0.45 Nm (4 lbs-in)
    提示
    推荐使用以下工具
    • SET, 1/2" CUT BIT. (78 PCS DOUBLE END MINI RATCHET)
    • 数字扭矩螺丝刀 0.10 Nm - 2.0 Nm
    • Torx T8 bit

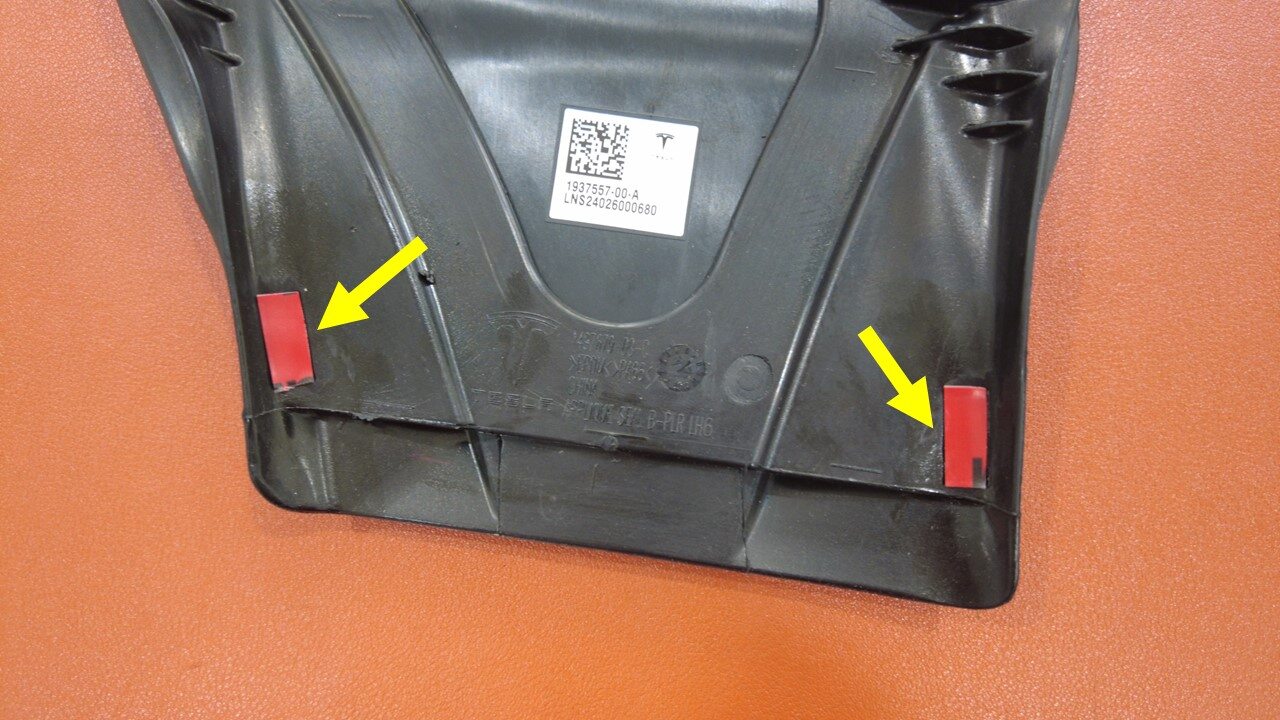

  3. 将新的双面胶粘贴到左侧 B 柱饰板上。
    注
    比对 B 柱饰板上原双面胶尺寸剪切安装用双面胶，然后将其粘贴好。
  4. 连接左侧 B 柱摄像头连接器。
  5. 连接 B 柱 NFC 连接器。
  6. 将 B 柱饰板向上滑动到位。
    注
    确保饰板卡子已对齐。轻轻接合卡子。
  7. 安装左侧 B 柱饰板密封条。
  8. 紧固左侧 B 柱下部饰板密封条。
  9. 安装左后主密封条（B 柱区域附近）。
  10. 升起左侧后车窗，关闭左侧后车门。
  11. 通过触摸屏将车辆置于“维护模式”。请参阅 维护模式。
  12. 解锁车辆网关。请参阅 网关（解锁）。
  13. 在触摸屏上，点击“维护模式”下的“扳手”（位于触摸屏 UI 界面底部），点击Driver Assist > Cameras > Clear Camera Calibration，选择Camera Selection下拉列表中的BPillars，点击Run，然后等待例行程序完成。
  14. 退出“维护模式”。请参阅 维护模式。
  15. 升起左侧前车窗并关闭左侧前车门。
  16. 告知客户，需要客户驾驶车辆以完成校准程序。
    警告
    根据道路类型和路况，自校准可在手动驾驶 100 英里（160 公里）里程内完成。自校准完成前，如果尝试启用 Autopilot 自动辅助驾驶功能，将显示“当前无法使用 Autopilot 自动辅助驾驶功能：正在校准摄像头，必须进行手动驾驶”。
    注
    鉴于本校准程序由客户执行，因此无需进行 FRT 调整。
