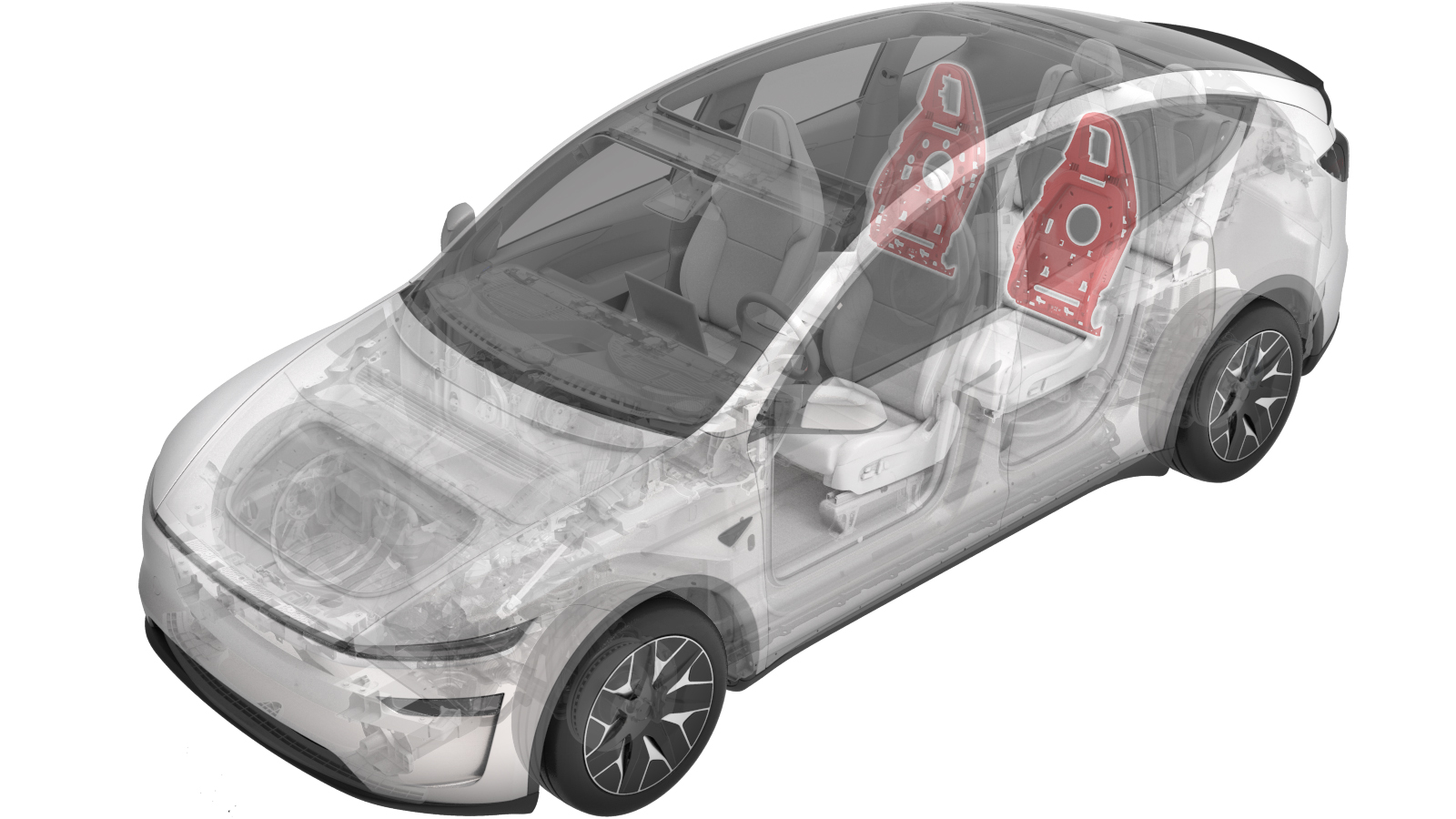

保护壳 - 座椅靠背 - 第二排座椅 - 左侧（Model Y L） ((拆卸和更换))

校正代码 13080201902 FRT 0.48 注意：除非本程序中另有明确规定，否则上文所列校正代码及相关 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时深入了解 FRT 及其创建方式。 注意：请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意：请参阅人体工程学注意事项查看安全健康的作业规程。

拆卸

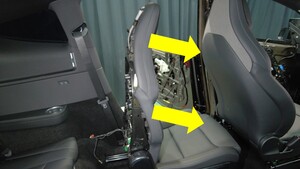

  1. 拆下第二排左侧座椅头枕框架。请参阅 框架 - 头枕 - 第二排座椅 - 左侧（Model Y L） ((拆卸和更换))。

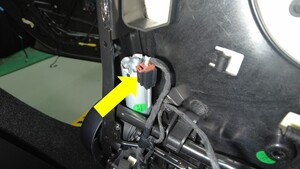

  2. 断开第二排左侧座椅靠背加热垫连接器。

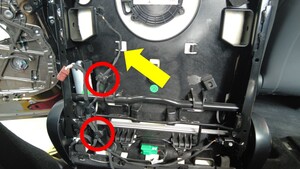

  3. 松开将第二排左侧座椅传感器线束固定到靠背外壳的挂钩（2 个）。

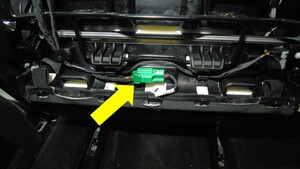

  4. 断开第二排左侧座椅靠背倾角调节电机连接器。

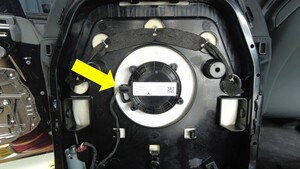

  5. 断开第二排左侧座椅通风扇连接器。

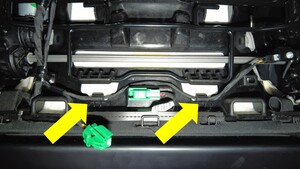

  6. 松开将第二排左侧座椅线束固定到座椅靠背外壳的夹子（2 个）和挂钩。

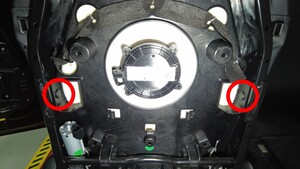

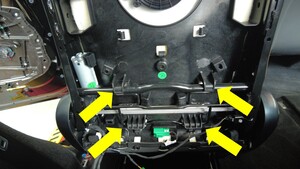

  7. 松开将第二排左侧座椅靠背外壳和外罩总成固定到座椅框架的卡子（2 个）和挂钩（4 个）。

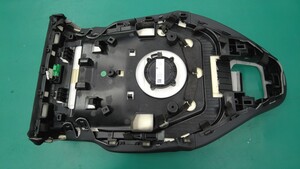

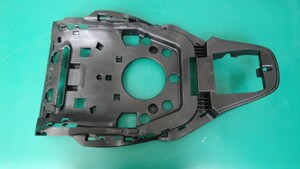

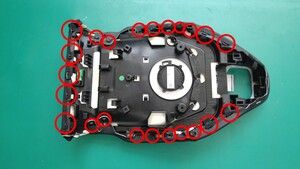

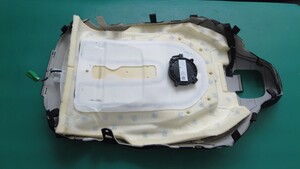

  8. 松开用于固定第二排左侧座椅靠背外壳和座椅外罩的固定件（23 个）、拱环（5 个）和连接器固定件（1 个），然后将外壳从座椅外罩上分离。
    注

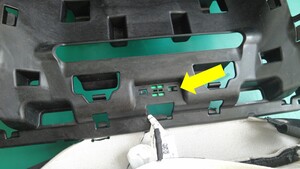

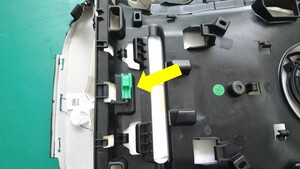

    轻轻撬动连接器背面的黑色锁片以松开连接器。
    注

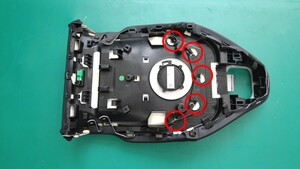

    使用尖嘴钳松开拱环。更换任何受损的拱环。

安装

  1. 安装用于固定第二排左侧座椅靠背外壳和座椅外罩的固定件（23 个）、拱环（5 个）和连接器固定件（1 个）。
    注
    确保靠背外壳和外罩位置正确。
    注
    使用尖嘴钳松开拱环。更换任何受损的拱环。
  2. 安装将第二排左侧座椅靠背外壳和外罩总成固定到座椅框架的卡子（2 个）和挂钩（4 个）。
  3. 安装将第二排左侧座椅线束固定到座椅靠背外壳的夹子（2 个）和挂钩。
  4. 连接第二排左侧座椅通风扇连接器。
  5. 连接第二排左侧座椅靠背倾角调节电机连接器。
  6. 安装将第二排左侧座椅传感器线束固定到靠背外壳的挂钩（2 个）。
  7. 连接第二排左侧座椅靠背加热垫连接器。
  8. 安装第二排左侧座椅头枕框架。请参阅 框架 - 头枕 - 第二排座椅 - 左侧（Model Y L） ((拆卸和更换))。
