传动装置 - 下部模式 - HVAC ((拆卸和安装))

校正代码 1810050101 FRT 0.54 注意:除非本程序中另有明确规定,否则上文所列校正代码及相关 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。 注意:请参阅平均维修工时深入了解 FRT 及其创建方式。 注意:请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意:请参阅人体工程学注意事项查看安全健康的作业规程。

  • 2026-11-02: 简化了程序。

扭矩规格

表 1. 扭矩规格: 传动装置 - 下部模式 - HVAC ((拆卸和安装))
描述 扭矩值 推荐工具 重复使用/更换 备注
Bolt that attaches the cross car beam to the HVAC assembly
5.5 Nm (4.1 lbs-ft)
  • 10 毫米套筒扳手
重复使用
Bolts (x2) that attach the cross car beam to the body
25 Nm (18.4 lbs-ft)
  • 13 毫米深套筒
重复使用
Screws (x2) that secure the lower mode actuator
1.25 Nm (.9 lbs-ft)
  • 6 毫米套筒
  • 4 英寸加长件
  • 数字扭矩螺丝刀 0.10 Nm - 2.0 Nm
重复使用

拆卸

  1. 拆卸中控台总成。请参阅 中控台 2.0 ((拆卸和安装))。

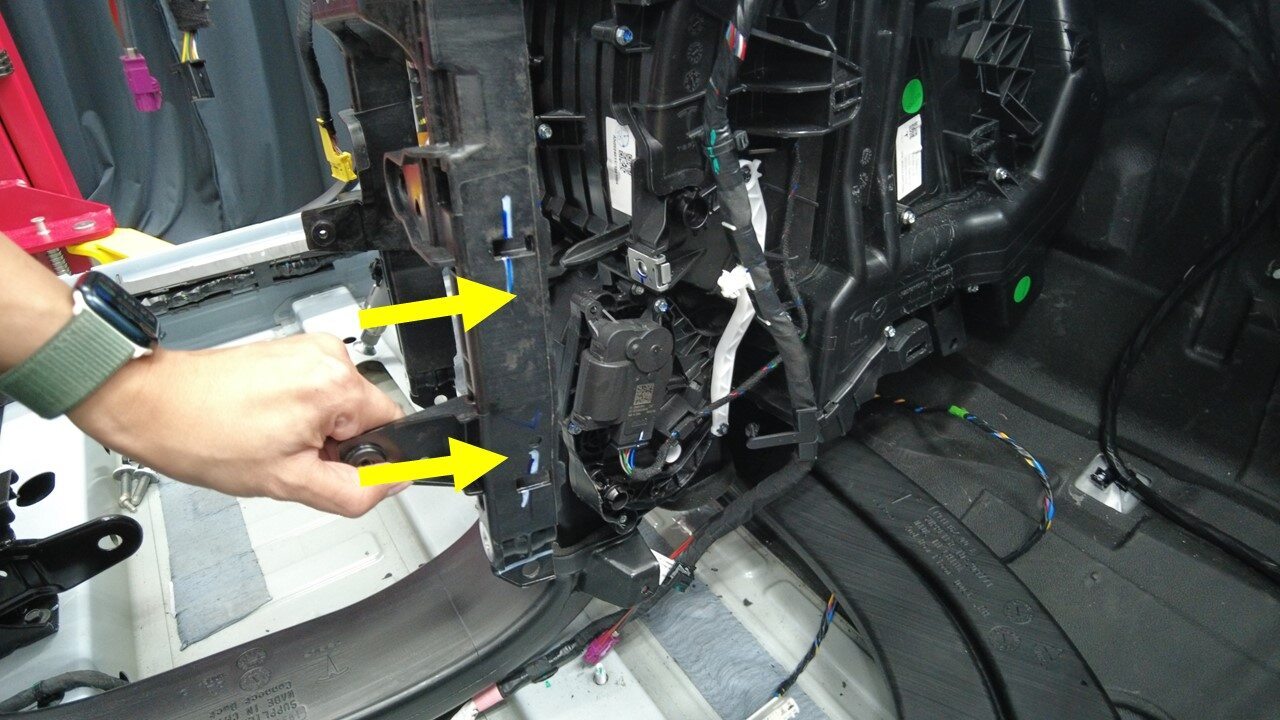

  2. 拆下将右前主地毯固定到右侧横梁支架的‌‌‌‌卡子。
    注
    新款车辆的卡子数量可能有所不同
  3. 拆下将横梁固定到 HVAC 总成的下部右侧螺栓。
    提示
    推荐使用以下工具
    • 10 毫米套筒扳手

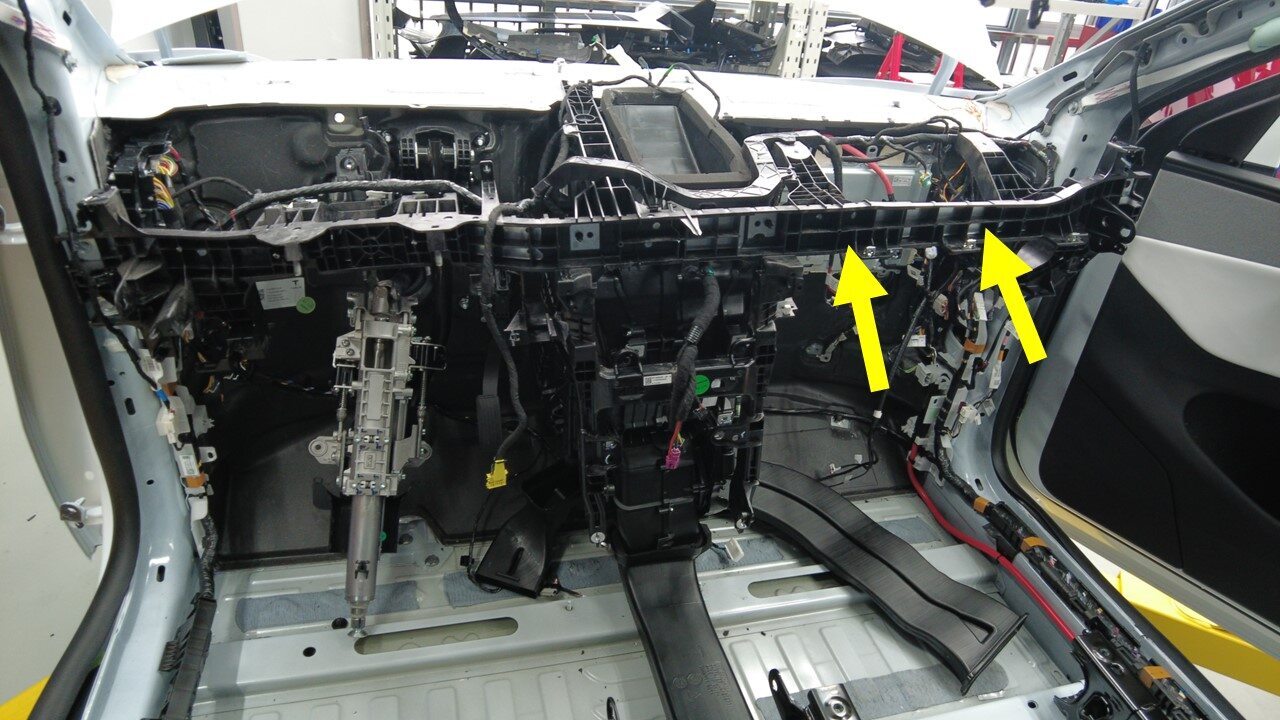

  4. 拆下将右侧横梁支架固定到横梁的螺栓。
    提示
    推荐使用以下工具
    • 13 毫米深套筒
  5. 在右侧横梁支架和 HVAC 下部总成之间插入一个可充气袋,然后向充气袋内充满空气。

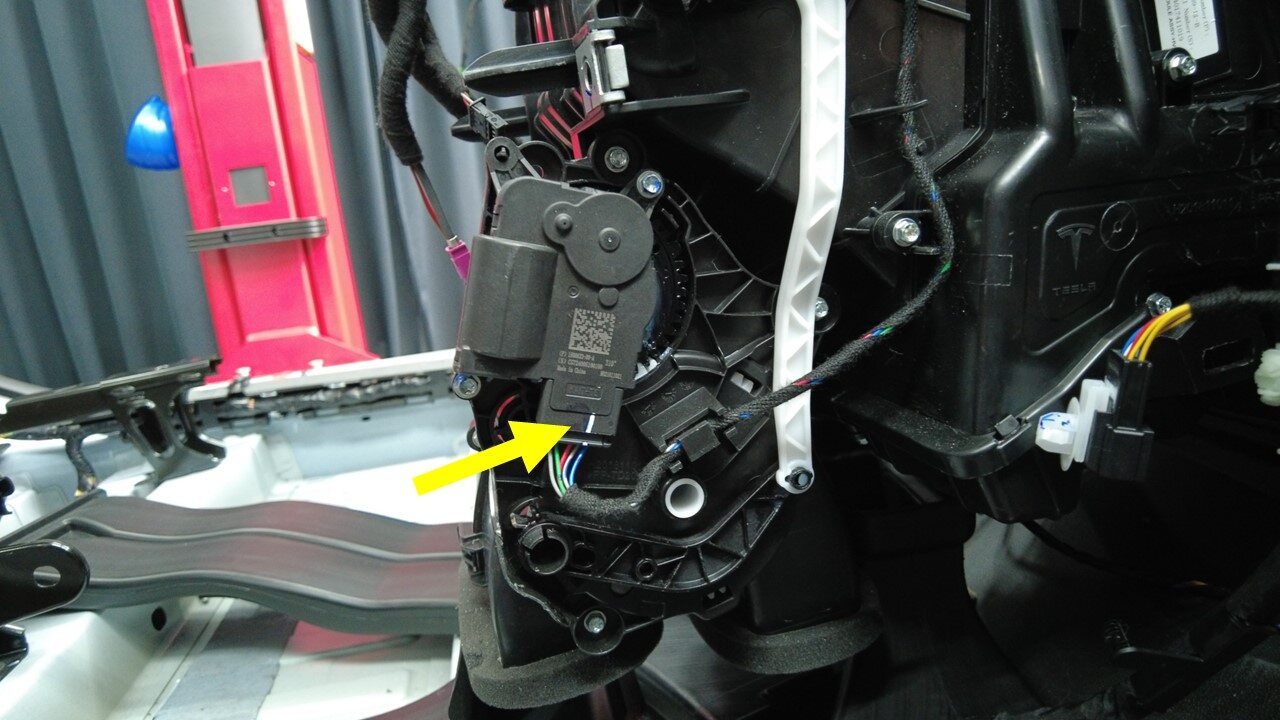

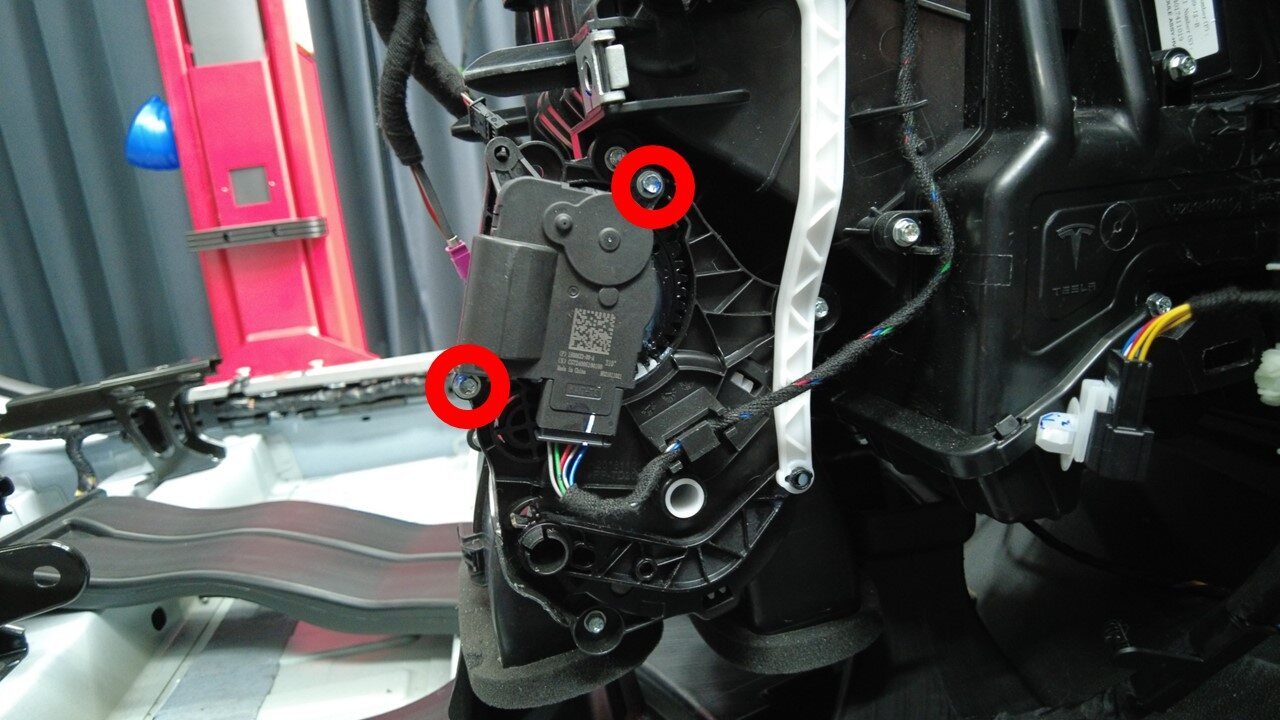

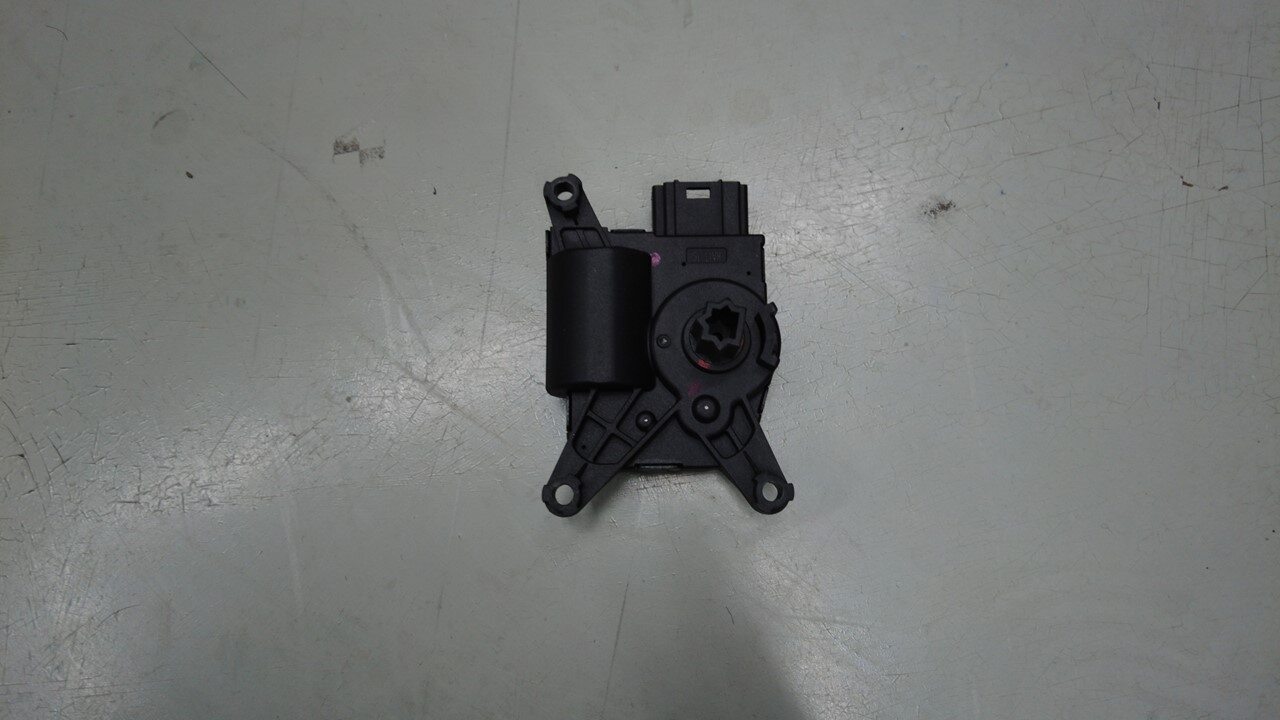

  6. 拆下用于固定下部模式传动装置的螺钉(2 个),断开连接器,然后将传动装置从车辆上拆下。
    提示
    推荐使用以下工具
    • 6 毫米套筒
    • 4 英寸加长件
    • 数字扭矩螺丝刀 0.10 Nm - 2.0 Nm

安装

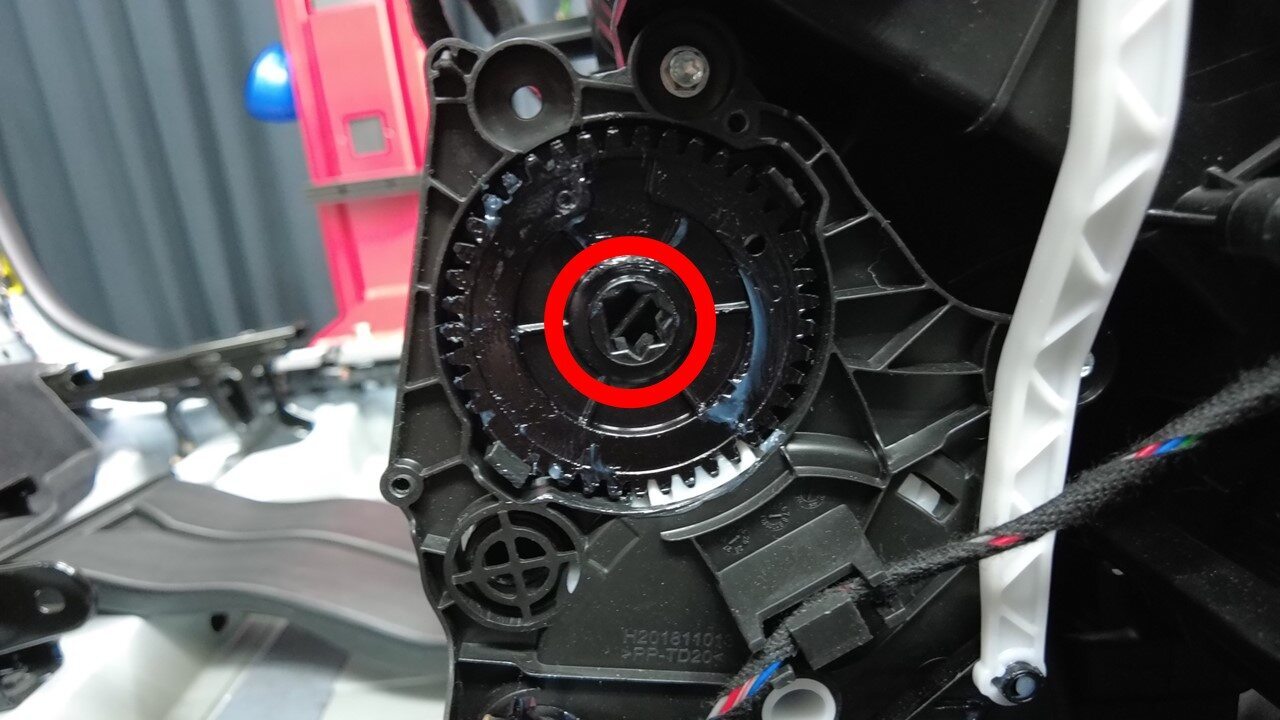

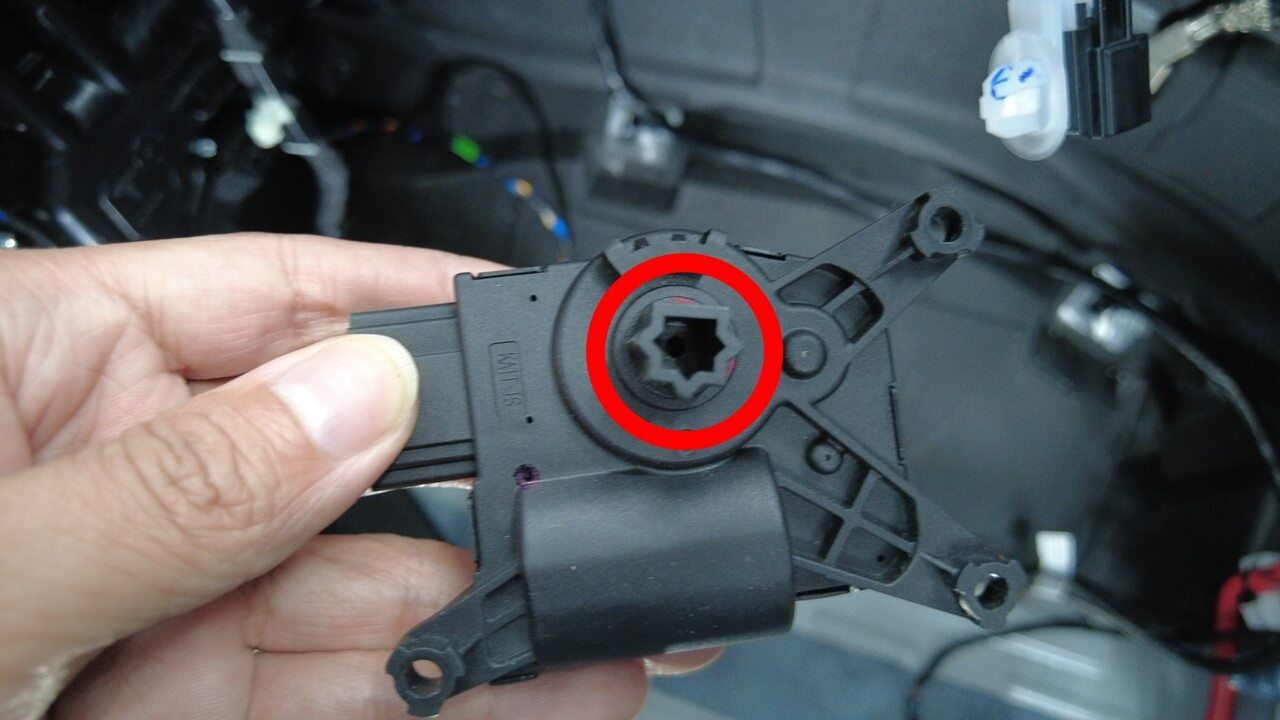

  1. 将下部模式传动装置插入键槽,连接传动装置连接器,然后安装用于固定传动装置的螺钉(2 个)。
    1.25 Nm (.9 lbs-ft)
    提示
    推荐使用以下工具
    • 6 毫米套筒
    • 4 英寸加长件
    • 数字扭矩螺丝刀 0.10 Nm - 2.0 Nm
  2. 排放可充气袋内的空气,然后将可充气袋从右侧横梁支架和 HVAC 下部总成上取走。
  3. 安装并手动拧紧将右侧横梁支架固定到横梁的螺栓。
    注
    螺栓将在后续步骤中拧紧。
    提示
    推荐使用以下工具
    • 13 毫米深套筒
  4. 安装并手动拧紧将横梁固定到 HVAC 总成的下部右侧螺栓。
    注
    螺栓将在后续步骤中拧紧。
    提示
    推荐使用以下工具
    • 10 毫米套筒扳手
  5. 紧固将右侧横梁支架固定到横梁的螺栓。
    25 Nm (18.4 lbs-ft)
    提示
    推荐使用以下工具
    • 13 毫米深套筒
  6. 紧固将横梁固定到 HVAC 总成的下部右侧螺栓。
    5.5 Nm (4.1 lbs-ft)
    提示
    推荐使用以下工具
    • 10 毫米套筒扳手
  7. 安装将右前主地毯固定到车辆的卡子。
    注
    新款车辆的卡子数量可能有所不同
  8. 安装中控台总成。请参阅 中控台 2.0 ((拆卸和安装))。
