导管 - 头枕支柱 - 前排座椅 ((拆卸和更换))
校正代码
1307010202
FRT
0.78
注意：除非本程序中另有明确规定，否则上文所列校正代码及相关 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。
注意：请参阅平均维修工时深入了解 FRT 及其创建方式。
注意：请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
注意：请参阅人体工程学注意事项查看安全健康的作业规程。
警告
座椅底座的边缘很锋利，可能会造成人身伤害。将座椅从车上拆下时，以及在座椅底座上或其附近进行相关作业时，请佩戴防割手套。
扭矩规格
| 描述 | 扭矩值 | 推荐工具 | 重复使用/更换 | 备注 |
|---|---|---|---|---|
| 将腰部支撑支架底部固定到座椅靠背框架的螺栓 |
 5 Nm (3.7 lbs-ft) |
|
重复使用 | |
| 将驾驶位侧安全气囊/远端安全气囊 (FSAB) 固定到座椅靠背框架的螺母（2 个） |
5.4 Nm (4.0 lbs-ft) |
|
更换 | 1068309-00-A |
拆卸
- 拆下驾驶位座椅。请参阅第一排座椅总成 - 左侧 ((拆卸和安装))。
- 拆下驾驶位座椅头枕。请参阅头枕 - 第一排座椅 - 左侧（非运动版） ((拆卸和更换))。
-
将左前座椅向后倾斜，以便接触左前座椅底部。
注无需将左侧座椅线束从车身控制器上断开。
-

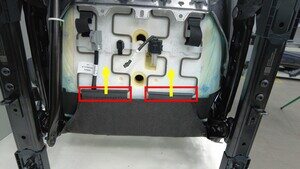

松开座椅靠背下部的系带（2 个），然后将座椅靠背板从座椅底部拉离。
-

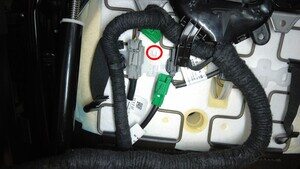

断开座椅靠背加热器连接器，然后将连接器从座椅底部分离。
注向前滑动连接器，将其从座椅总成上松开。
- 立起座椅。
- 拆下驾驶位座椅靠背外壳。请参阅保护壳 - 座椅背 - 第一排 - 左侧 ((拆卸和更换))。
-
拆下遮盖座椅靠背框架外侧的上下盖板。
注将盖板拉离金属固定锁片，即可松开盖板。
-
拆下遮盖座椅靠背框架内侧的上下盖板。
注将盖板拉离金属固定锁片，即可松开盖板。
-
将驾驶位座椅靠背饰板固定件（7 个）从驾驶位座椅靠背框架上松开，然后松开遮盖座椅靠背框架上部的定位板。
-

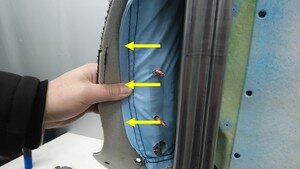

将座椅蒙皮拉离侧气囊，以便接触气囊电气连接器。
-
长按黑色锁片两侧并向下拉动，断开气囊电气连接器。
-

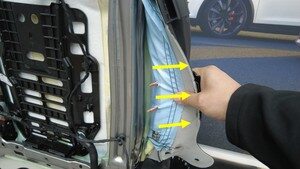

将座椅蒙皮拉离远端气囊 (FSAB)，以便接触气囊电气连接器
-
长按黑色锁片两侧并向下拉动，断开座椅远端气囊 (FSAB) 电气连接器。
-
拆下将腰部支撑底部固定到座椅靠背框架的螺栓。
注此螺栓位于腰部支撑电子控制单元 (ECU) 下方。拆卸此螺栓有助于下一步操作。提示推荐使用以下工具
- 10 毫米套筒扳手
- 2 英寸加长件
- 棘轮/扭矩扳手
-
松开将腰部支撑底部固定到座椅靠背框架的锁片（2 个）。
-

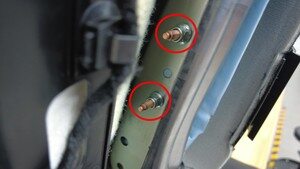

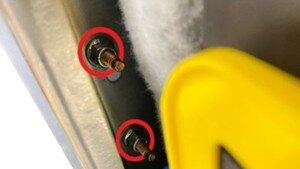

拆下并弃用将驾驶位座椅侧气囊固定到座椅靠背框架的螺母（2 个）。
注请勿使用冲击工具。提示推荐使用以下工具
- 棘轮/扭矩扳手
- 10 毫米深套筒
-
将驾驶位座椅侧气囊滑槽小心从座椅靠背框架中拉出。
警告切勿将气囊从气囊滑槽上拆下。
-
拆下并弃用将驾驶位座椅远端气囊 (FSAB) 固定到座椅靠背框架的螺母（2 个）。
注请勿使用冲击工具。提示推荐使用以下工具
- 棘轮/扭矩扳手
- 10 毫米深套筒
-
将远端气囊 (FSAB) 和紧固件小心拉离座椅靠背框架。
警告切勿将气囊从气囊滑槽上拆下。
-
将座椅靠背饰板底部拉离座椅靠背框架，以拆下座椅蒙皮。
注确保加热器线束和座椅靠背饰板均与座椅靠背框架完全分离。
-

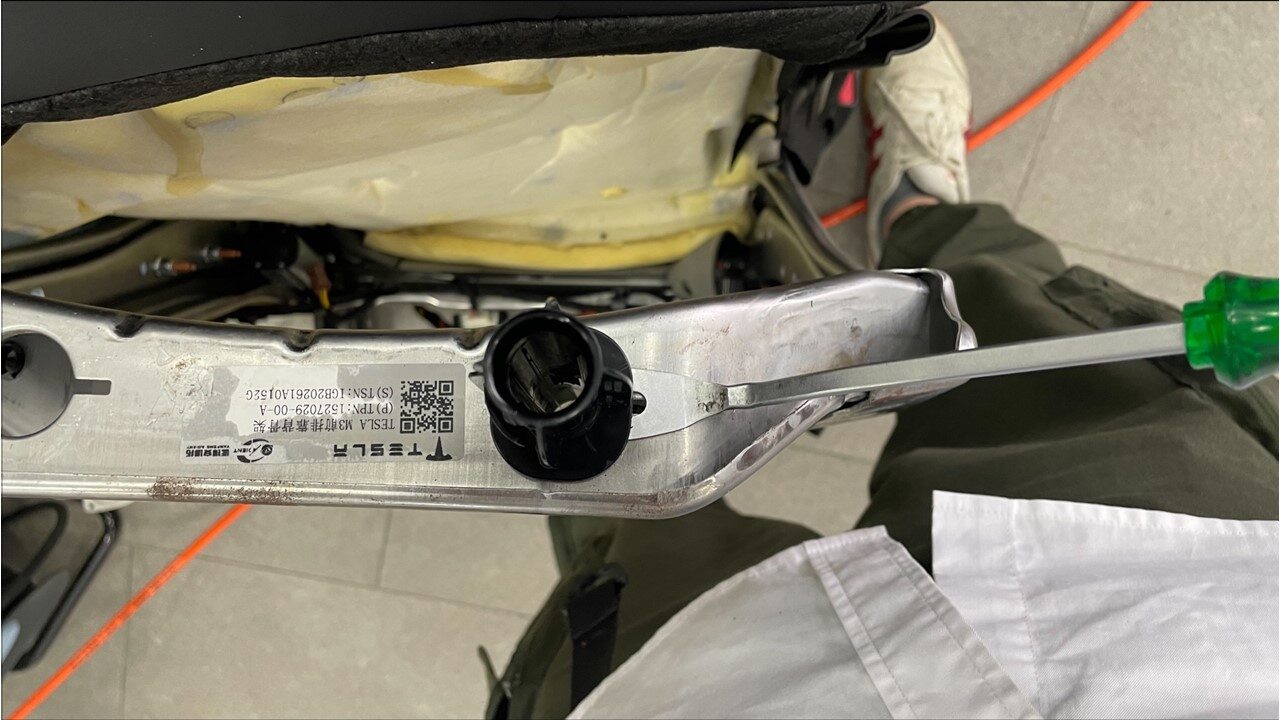

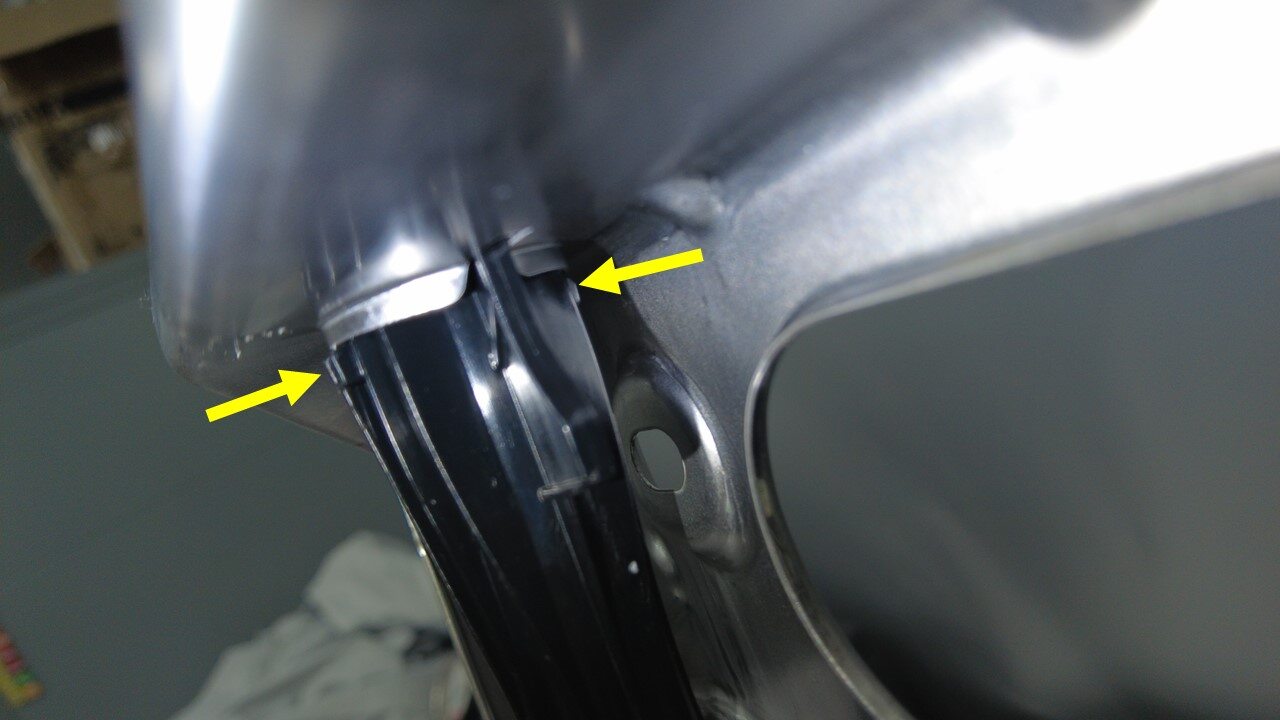

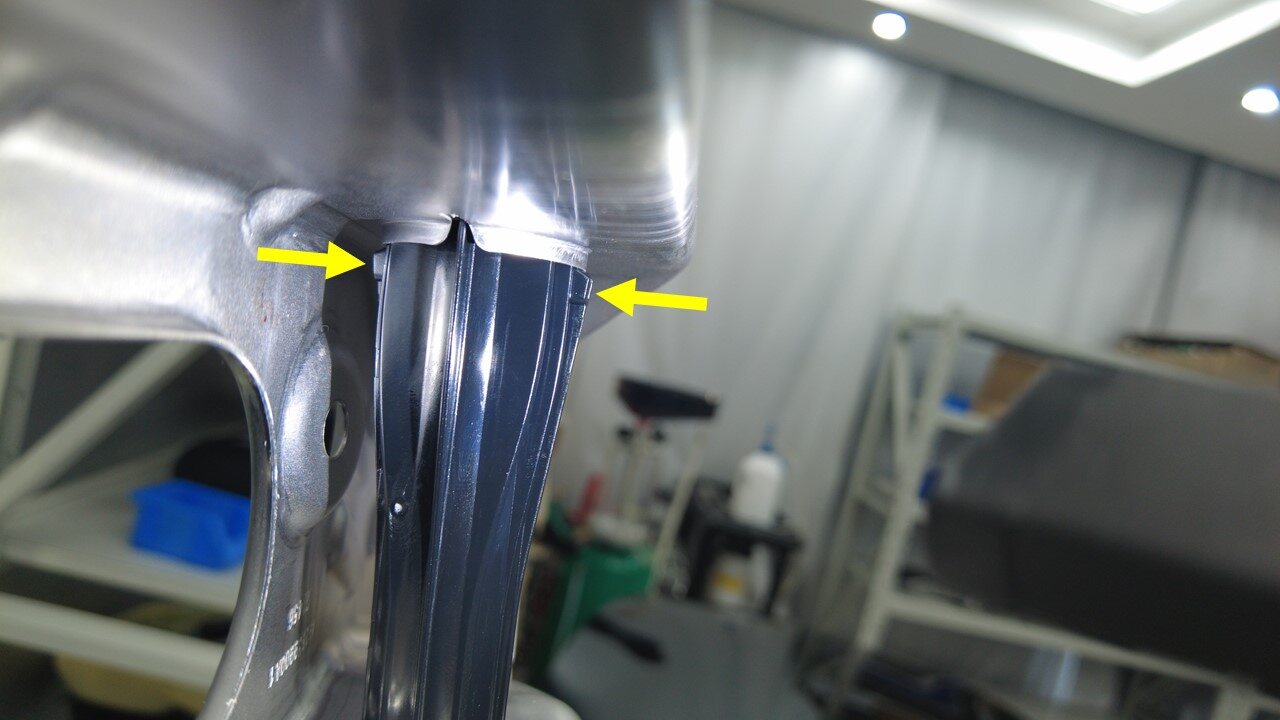

解锁头枕柱导件两侧的卡销（4 个）。
-

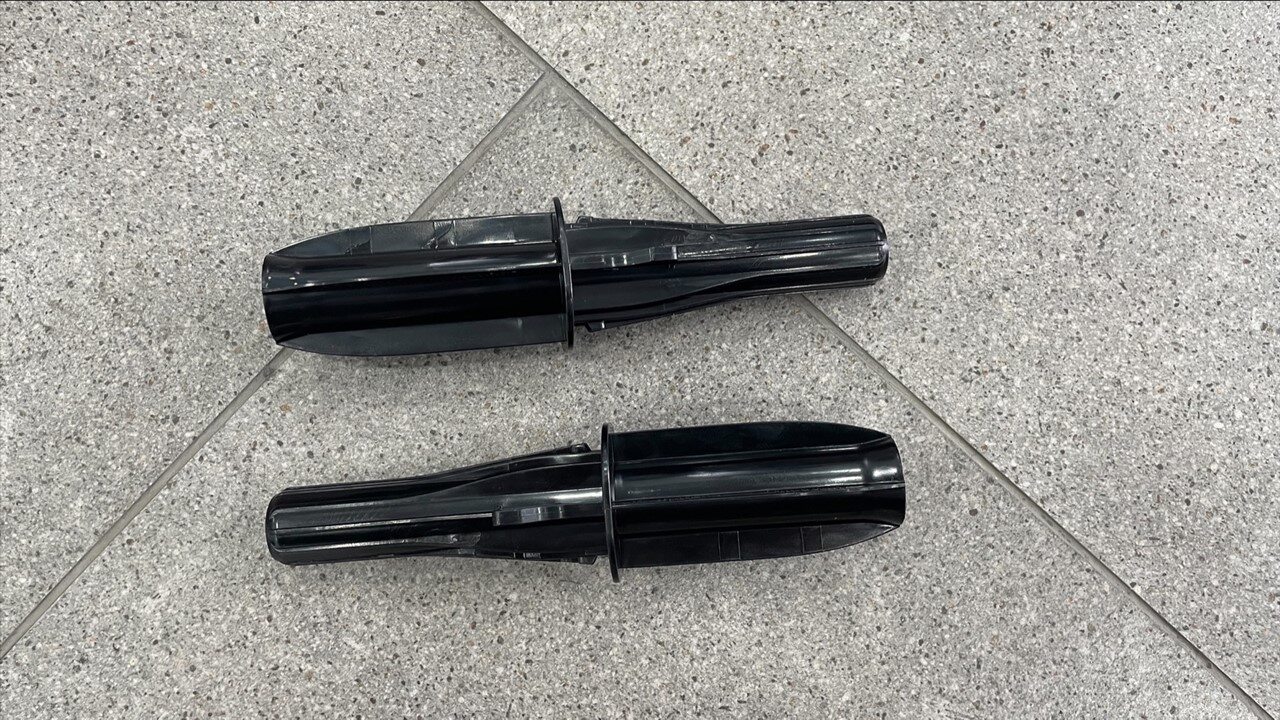

拆下头枕柱导件。
安装
-

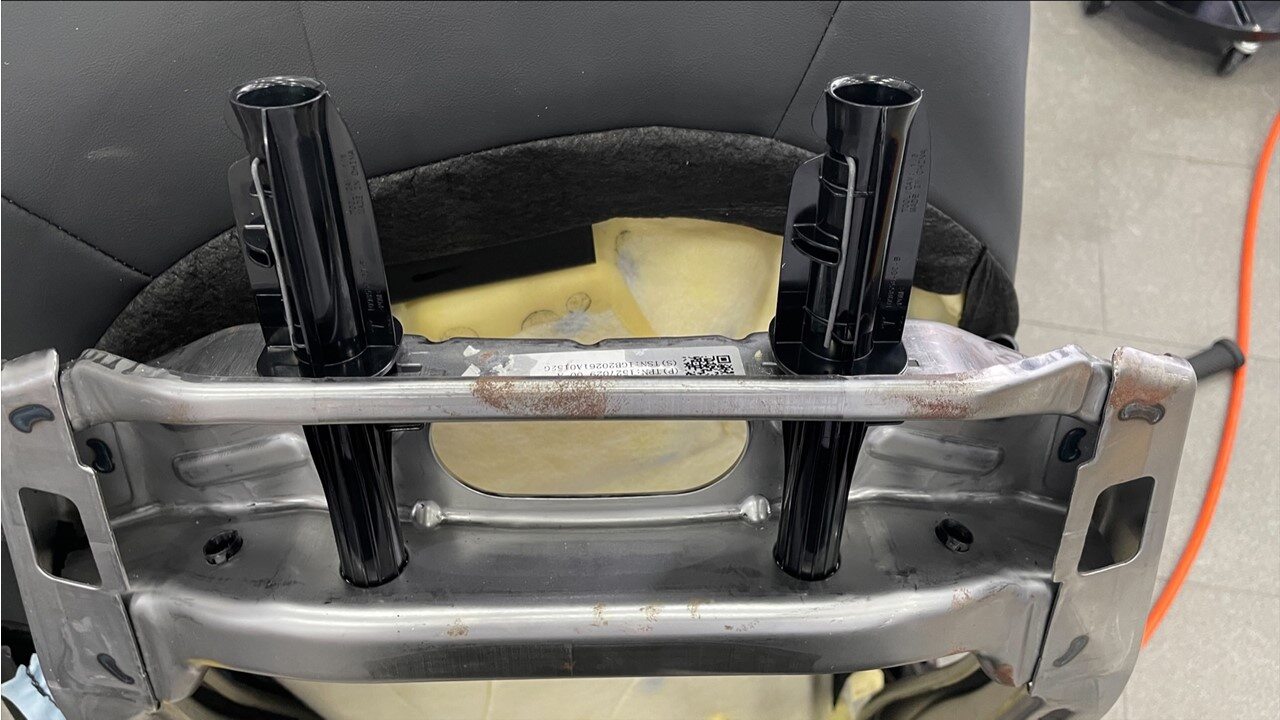

安装头枕柱导件。
-
将驾驶位座椅靠背和泡沫安装到座椅靠背框架上。
注首先，将泡沫饰板垂直滑入座椅靠背框架。确保头枕柱与座椅靠背泡沫接合。务必将与框架接合的加热器线束及下饰板推入框架背面。
-
将驾驶位侧气囊螺柱放置在座椅框架上，然后安装新的螺母（2 个），将驾驶位座椅气囊固定到座椅靠背框架。5.4 Nm (4.0 lbs-ft)提示推荐使用以下工具
- 棘轮/扭矩扳手
- 10 毫米深套筒
-
连接驾驶位座椅侧气囊电气连接器。
-
将驾驶位远端气囊 (FSAB) 螺柱放置在座椅框架上，然后安装新的螺母（2 个），将远端气囊 (FSAB) 固定到座椅靠背框架。5.4 Nm (4.0 lbs-ft)提示推荐使用以下工具
- 棘轮/扭矩扳手
- 10 毫米深套筒
-
连接驾驶位座椅远端气囊 (FSAB) 电气连接器。
-
安装将腰部支撑底部固定到座椅靠背框架的锁片（2 个）。
-
安装将腰部支撑底部固定到座椅靠背框架的螺栓。5 Nm (3.7 lbs-ft)注此螺栓位于腰部支撑电子控制单元 (ECU) 下方。提示推荐使用以下工具
- 10 毫米套筒扳手
- 2 英寸加长件
- 棘轮/扭矩扳手
-
安装遮盖座椅靠背框架内侧的上下盖板。
注将盖板拉向金属固定锁片，即可紧固盖板。
-
安装遮盖座椅靠背框架外角的上下盖板。
注将盖板拉向金属固定锁片，即可紧固盖板。
-
紧固遮盖座椅靠背框架上部的定位板，然后将驾驶位座椅靠背饰板固定件（7 个）安装到驾驶位座椅靠背框架。
- 安装驾驶位座椅靠背外壳。请参阅保护壳 - 座椅背 - 第一排 - 左侧 ((拆卸和更换))。
- 安装驾驶位座椅头枕。请参阅头枕 - 第一排座椅 - 左侧（非运动版） ((拆卸和更换))。
- 旋转座椅，以便接触座椅底部。
-

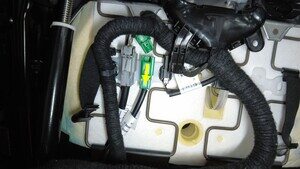

紧固将座椅靠背加热器连接器固定到座椅底部的卡子，然后连接连接器。
注将连接器滑入座椅框架卡子，以固定连接器。
-
将座垫固定夹（2 个）安装到左前座椅悬架上。
注向上拉紧夹子，直至座椅悬架位于正确安装位置。
- 立起座椅。
- 安装驾驶位座椅。请参阅第一排座椅总成 - 左侧 ((拆卸和安装))。
