制动软管 - 后 - 左侧 - Base 标准版 ((拆卸和更换))
校正代码
3303020302
FRT
0.60
注意：除非本程序中另有明确规定，否则上文所列校正代码及相关 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。
注意：请参阅平均维修工时深入了解 FRT 及其创建方式。
注意：请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
注意：请参阅人体工程学注意事项查看安全健康的作业规程。
警告
安装完成后，请确保挠性制动软管未扭结且能够向前弯曲。降低车辆时，注意勿使挠性制动软管触碰轮拱内衬。
警告
制动液会溶解车漆。站在车旁，使用干净毛巾和大量清水将洒在漆面上的制动液清洗干净。
注
根据当地的环境法规处理使用过的制动液。
注
制动软管不可重复使用。无论出于什么原因拆卸了制动软管，均须换装一个新的软管。
扭矩规格
| 描述 | 扭矩值 | 推荐工具 | 重复使用/更换 | 备注 |
|---|---|---|---|---|
| 将左后制动软管固定到左后制动钳的螺栓 |
 42 Nm (31.0 lbs-ft) |
|
更换 |
|
| 将左后制动管路固定到左后制动软管的螺母 |
16 Nm (11.8 lbs-ft) |
|
重复使用 | |
| 将左后电子驻车制动 (EPB) 线束固定到左后制动软管支架的螺栓 |
6 Nm (4.4 lbs-ft) |
|
重复使用 | |
| 将左后制动软管固定到车辆的螺栓 |
15 Nm (11.1 lbs-ft) |
|
重复使用 |
拆卸
-
将车辆停放在双柱举升机上。
提示确认车辆未处于充电状态。
- 打开左侧前车门，降下左侧前车窗。
- 拆卸前备箱后部挡板。请参阅 前备箱挡板 - 后部（拆卸和更换）。
- 拆下左侧后车轮。请参阅 轮毂总成（拆卸和安装）。
- 将机油排放容器放置在左后制动软管区域下方。
-

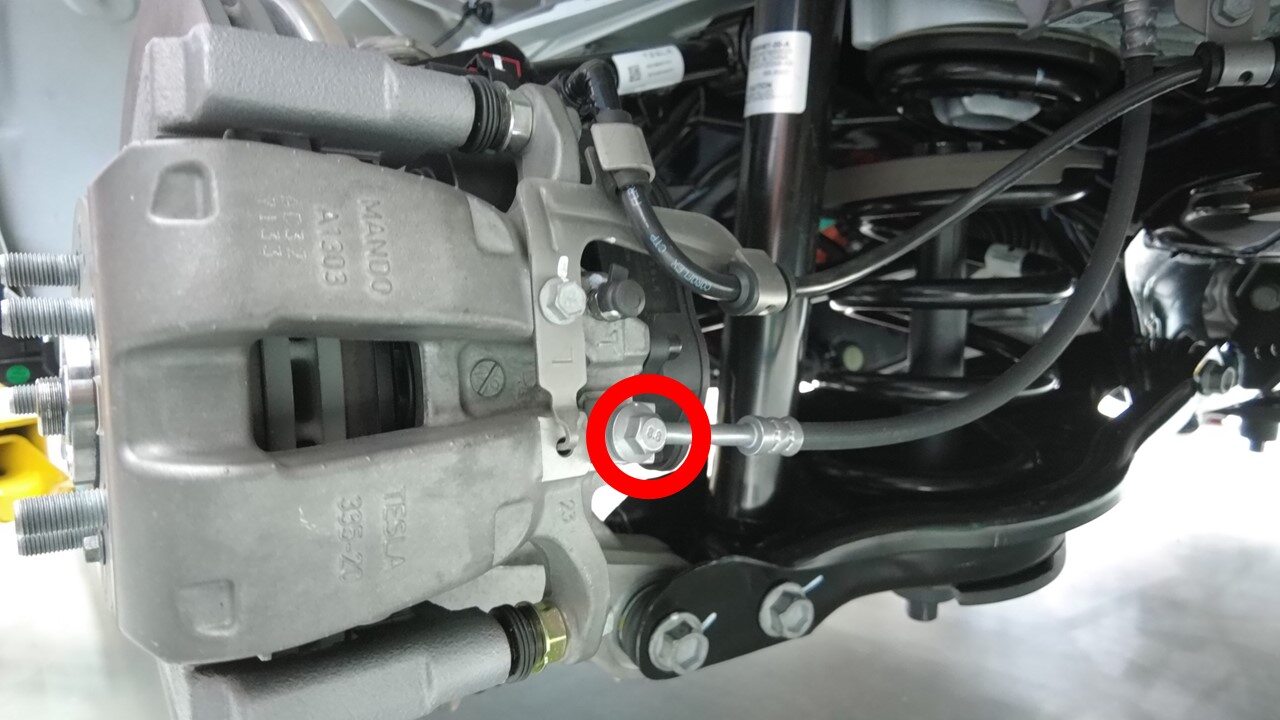

拆下并弃用将左后制动软管固定到左后制动钳的螺栓。
注同时弃置铜垫圈（2 个）。提示推荐使用以下工具
- 11 毫米套筒
-
拆下将左后制动管路固定到左后制动软管的螺母。
提示推荐使用以下工具
- 12 毫米六角扩口螺母扳手
- 12 毫米六角扩口螺母爪型套筒（90 度安装）
-

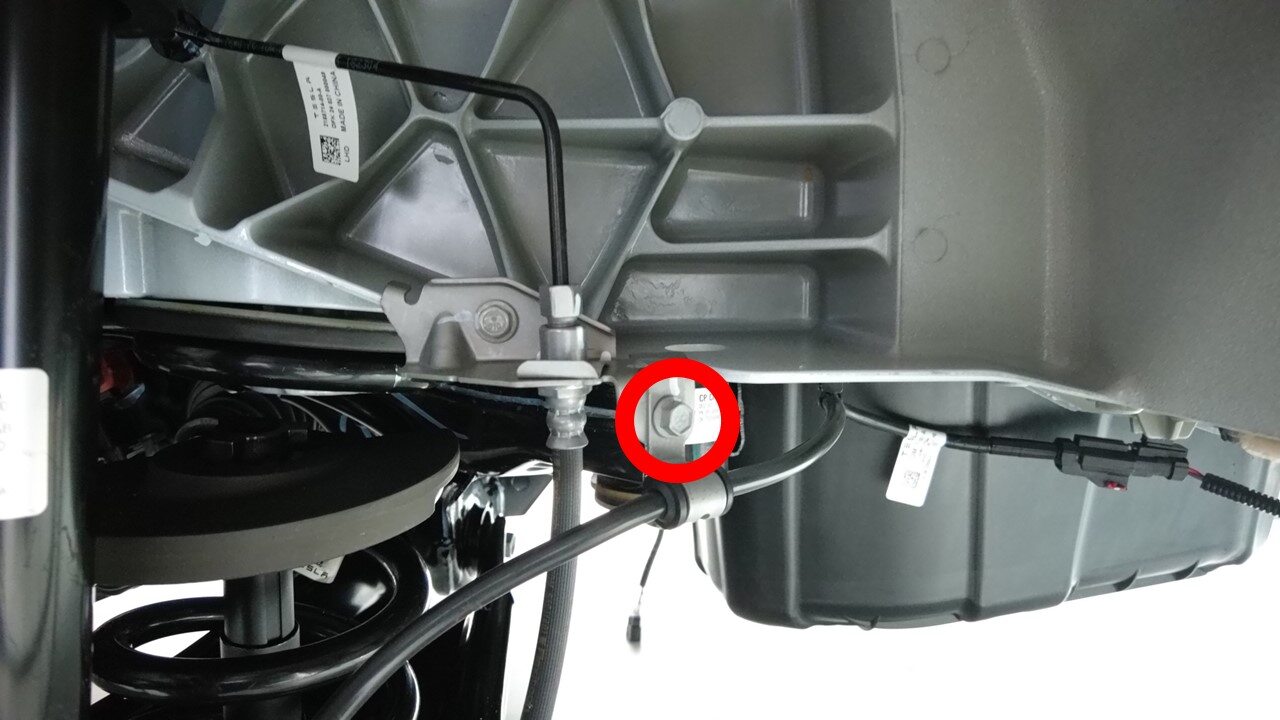

拆下将左后电子驻车制动 (EPB) 线束固定到左后制动软管支架的螺栓。
提示推荐使用以下工具
- 10 毫米深套筒
-

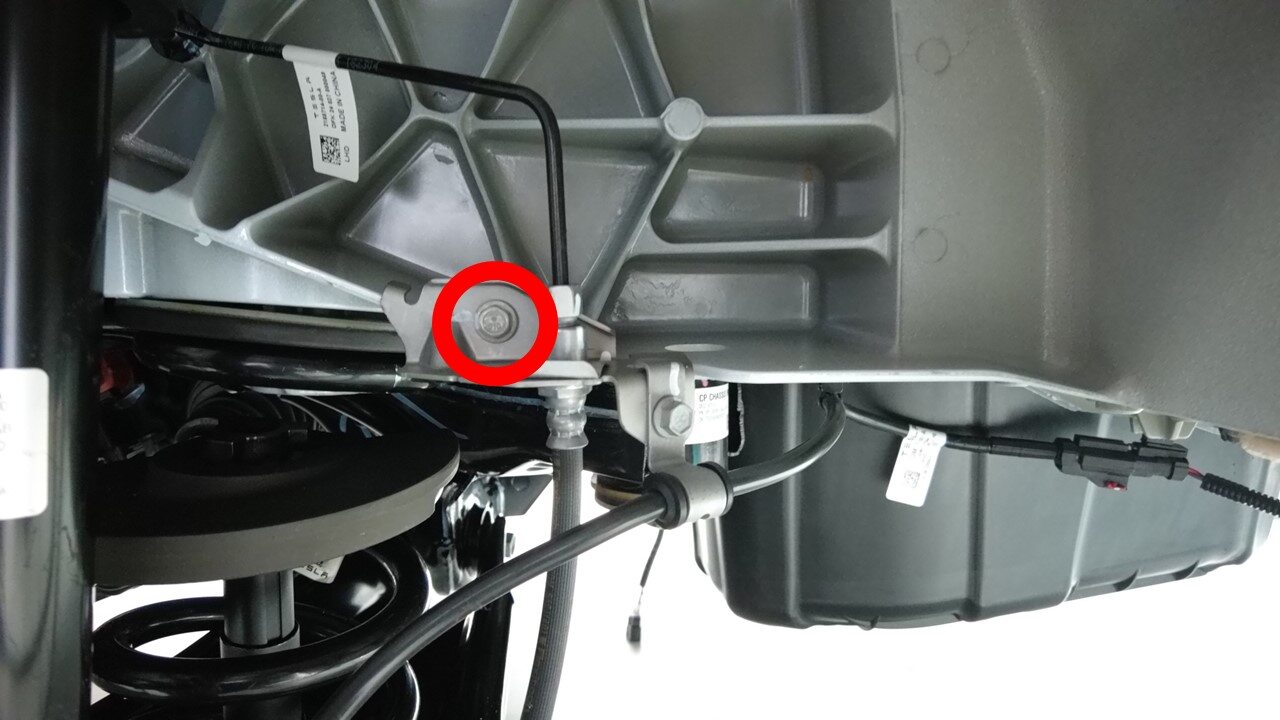

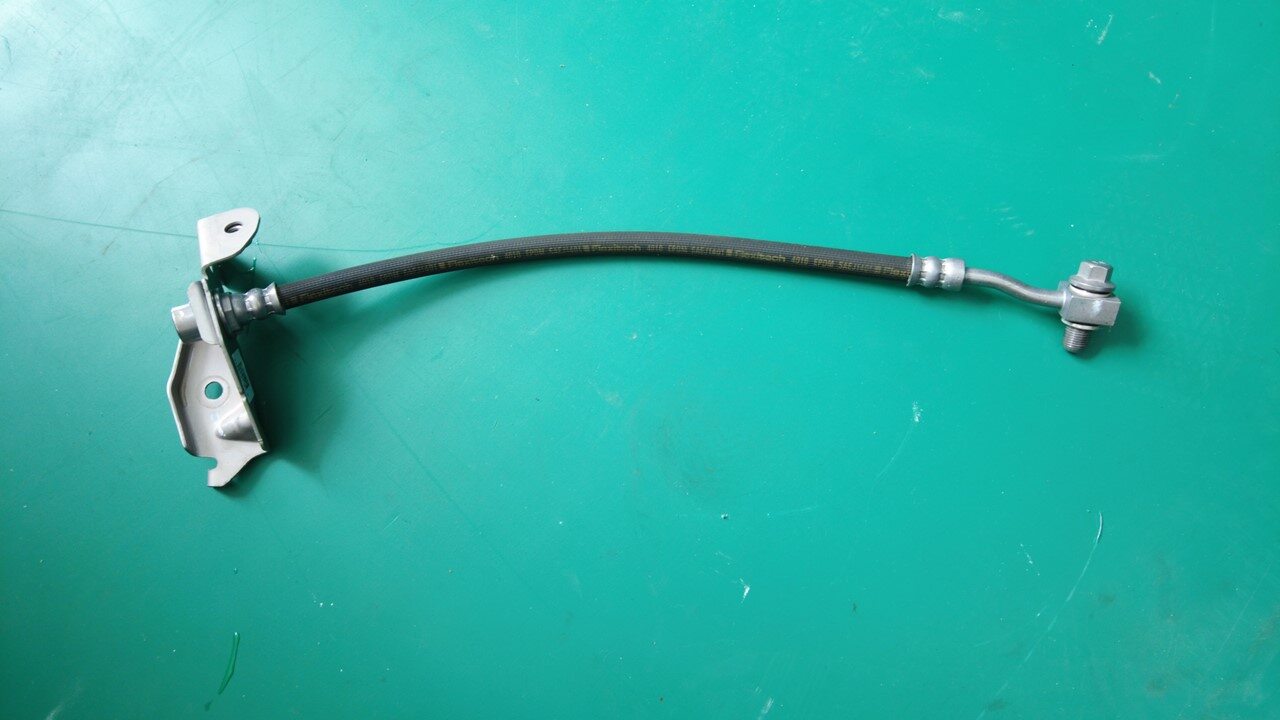

拆下将左后制动软管固定到车辆的螺栓，然后将左后制动软管从车辆上拆下。
提示推荐使用以下工具
- 10 毫米深套筒
安装
-
安装将左后制动软管固定到车辆的螺栓。15 Nm (11.1 lbs-ft)提示推荐使用以下工具
- 10 毫米深套筒
-

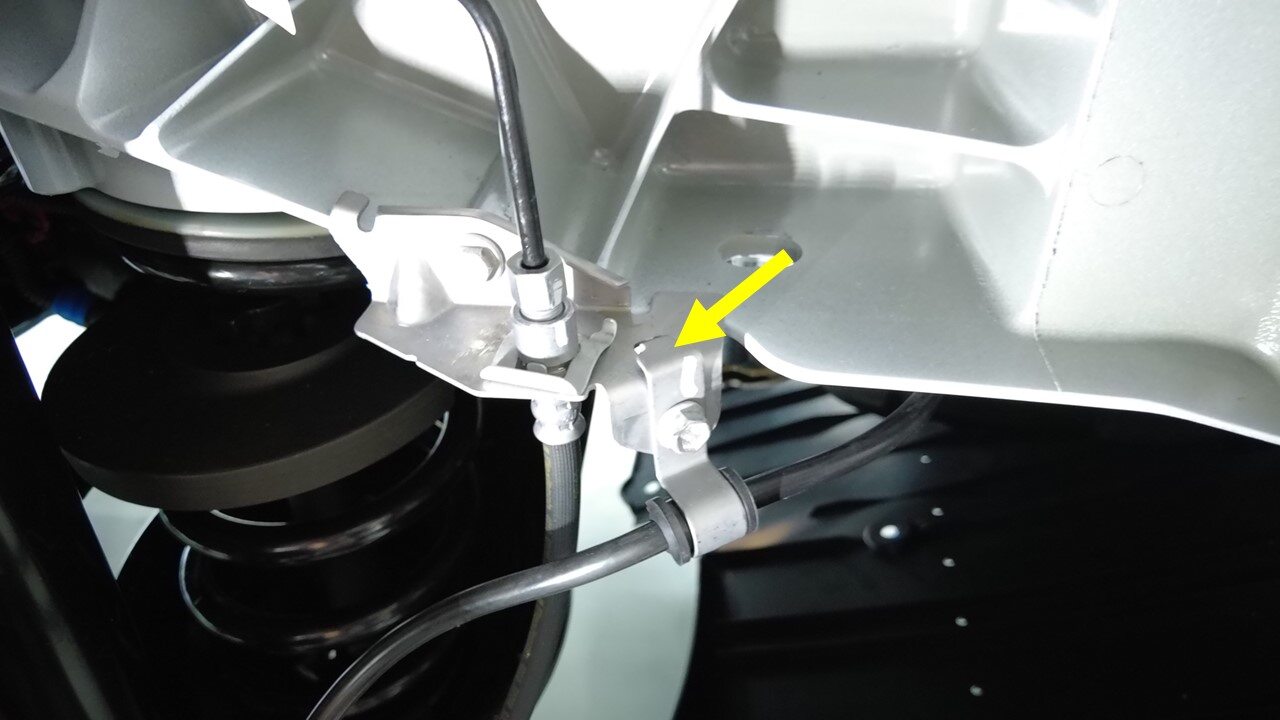

将定位锁片与制动软管支架对齐，然后安装将左后电子驻车制动 (EPB) 线束固定到左后制动软管支架的螺栓。6 Nm (4.4 lbs-ft)提示推荐使用以下工具
- 10 毫米深套筒
-
先手动拧紧将左后制动管路固定到左后制动软管的螺母，然后再将其紧固。16 Nm (11.8 lbs-ft)提示推荐使用以下工具
- 12 毫米六角扩口螺母扳手
- 12 毫米六角扩口螺母爪型套筒（90 度安装）
-

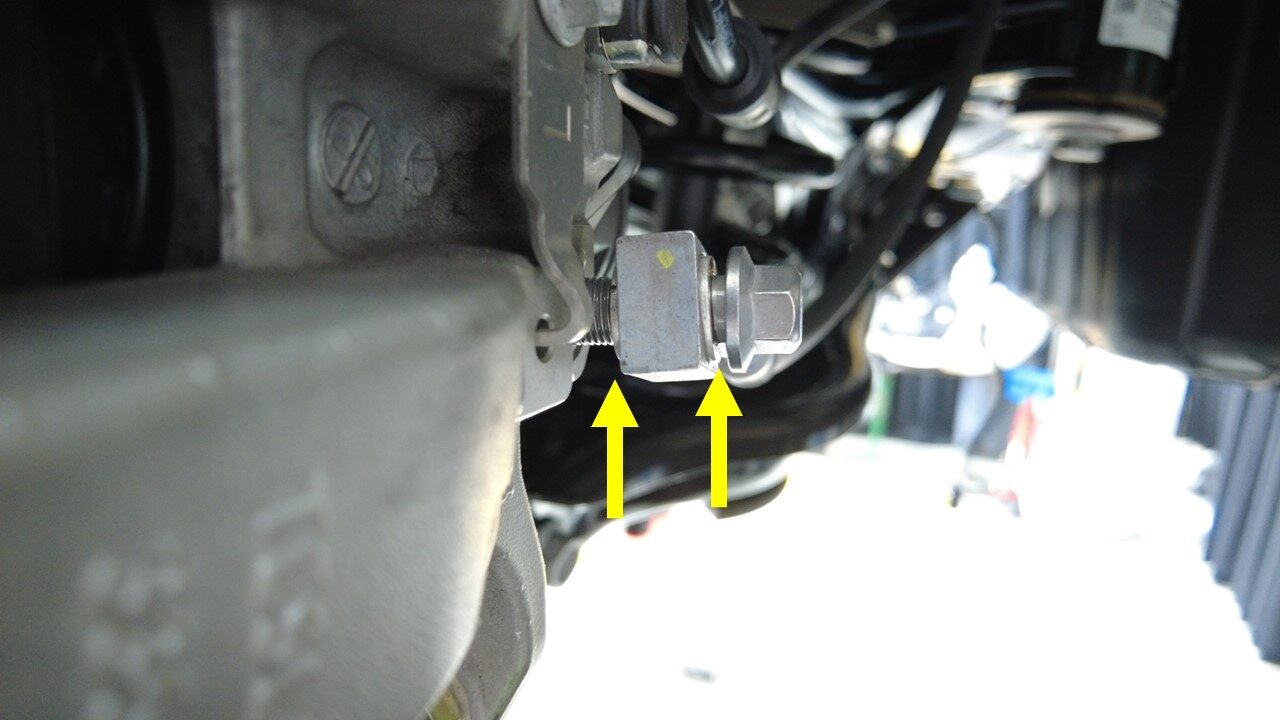

安装新的铜垫圈（2 个）和新的螺栓 (1188735-00-A)，将左后制动软管固定到左后制动钳。42 Nm (31.0 lbs-ft)警告安装完成后，请确保挠性制动软管未扭结且能够向前弯曲。降低车辆时，注意勿使挠性制动软管触碰轮拱内衬。提示推荐使用以下工具
- 11 毫米套筒
- 取走左后制动软管区域下方的机油排放容器。
- 将车辆降至适宜的作业高度，然后将举升机置于锁止位。
- 通过触摸屏将车辆置于“维护模式”。请参阅 维护模式。
- 解锁车辆网关。请参阅 网关（解锁）。
- 对左后制动器执行制动液冲洗。请参阅 制动液排放 - 一个制动卡钳 (Maintenance)。
