驾驶室地毯 - 后 - 第三排（七座）（拆卸和更换）

校正代码 待定 FRT 0.84 注意：除非本程序中另有明确规定，否则上文所列校正代码及相关 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时深入了解 FRT 及其创建方式。 注意：请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意：请参阅人体工程学注意事项查看安全健康的作业规程。

  • 2026-02-09: 发布了新的程序。

拆卸

  1. 打开所有四个车门，降下所有四个车窗。

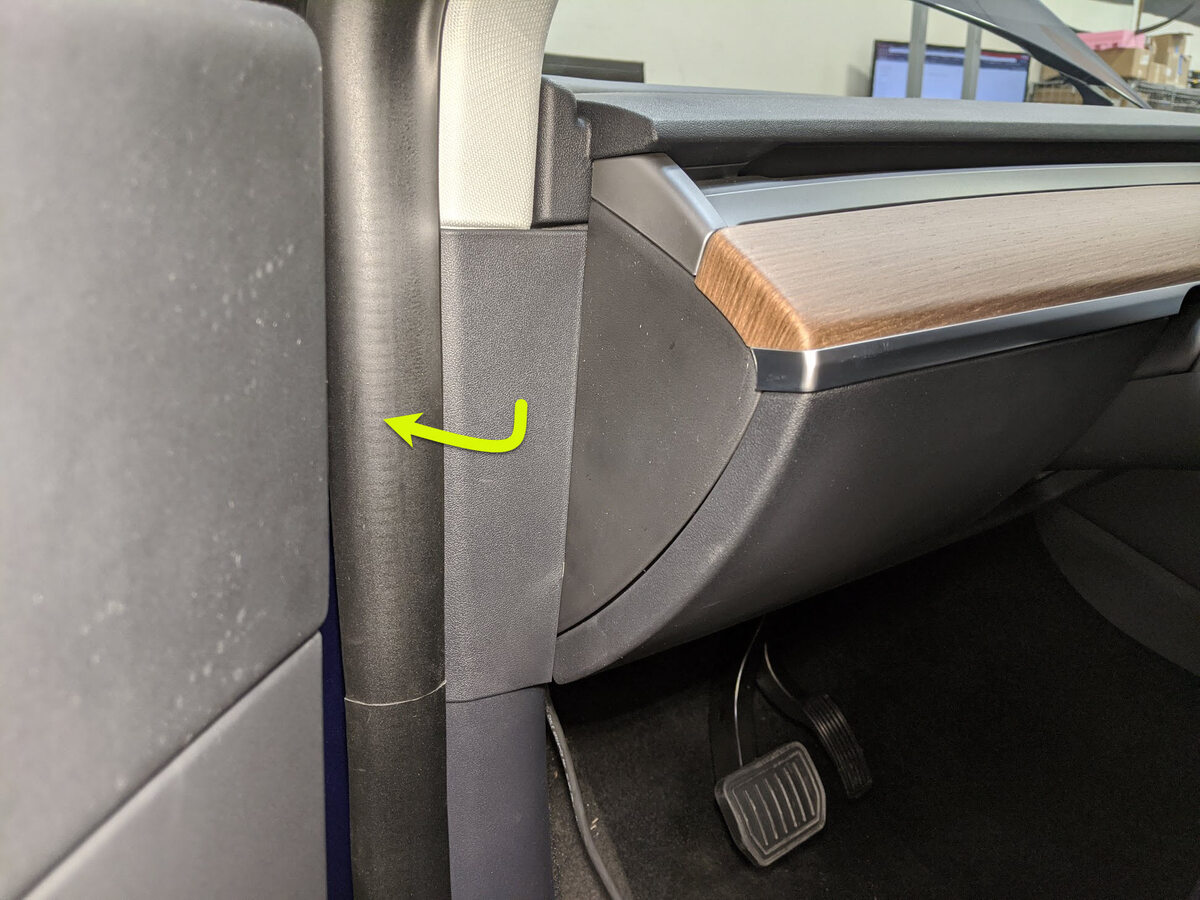

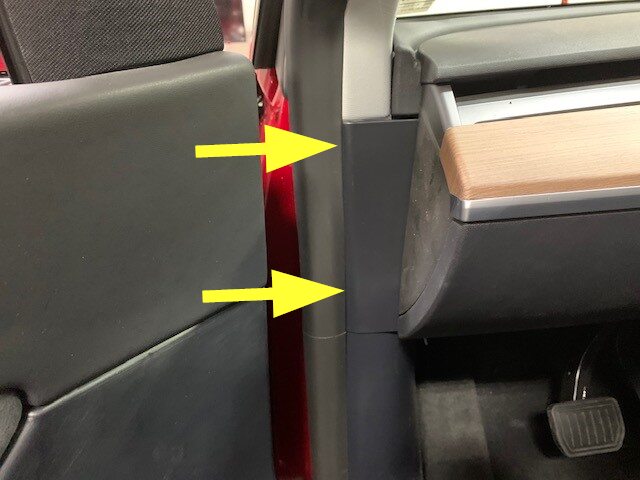

  2. 松开上部卡子和锁片，然后向上拉动左侧 A 柱中部总成，将其拆下。
  3. 拆下将左侧 A 柱下饰板固定到车辆的推拉式卡子。
  4. 向上拉动左侧 A 柱下饰板后端，以便松开卡子（6 个）和锁片（2 个），然后向后拉动饰板以将其拆下。

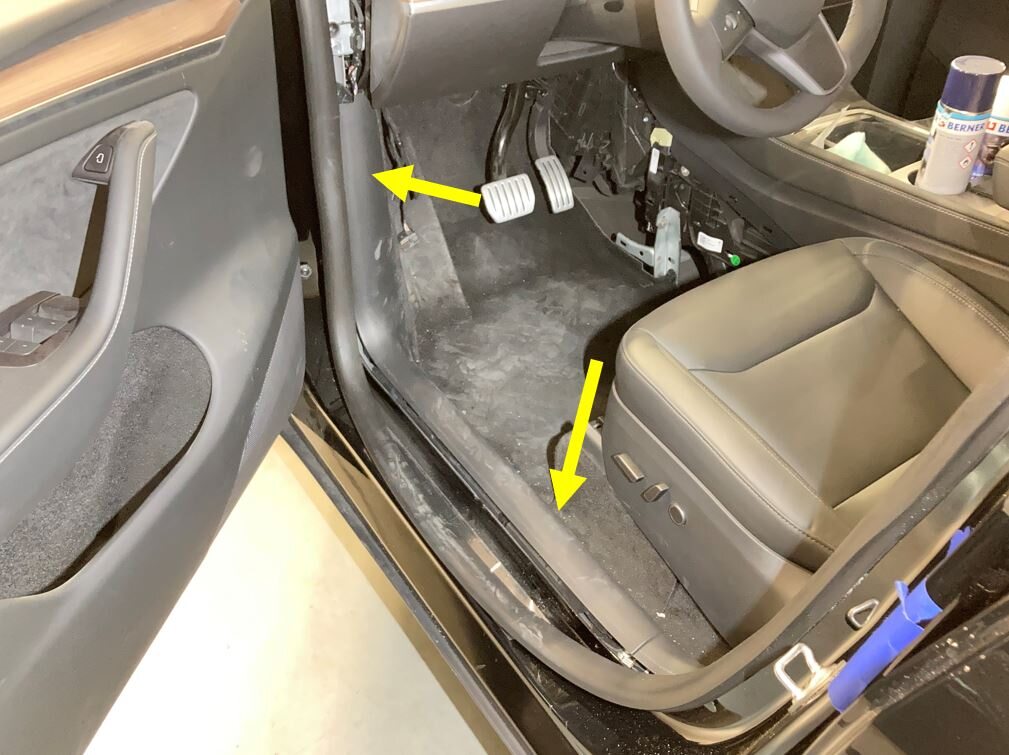

  5. 部分松开左前车门主密封条。

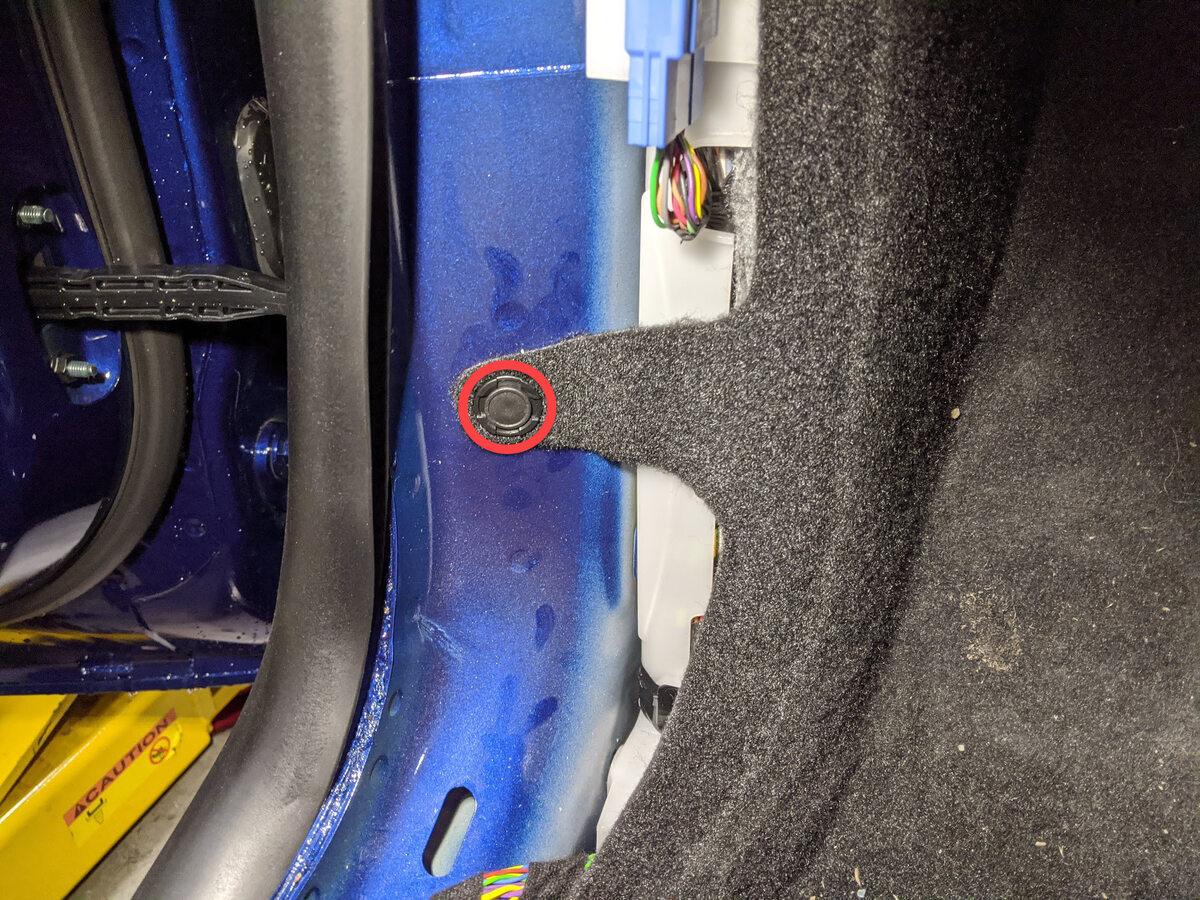

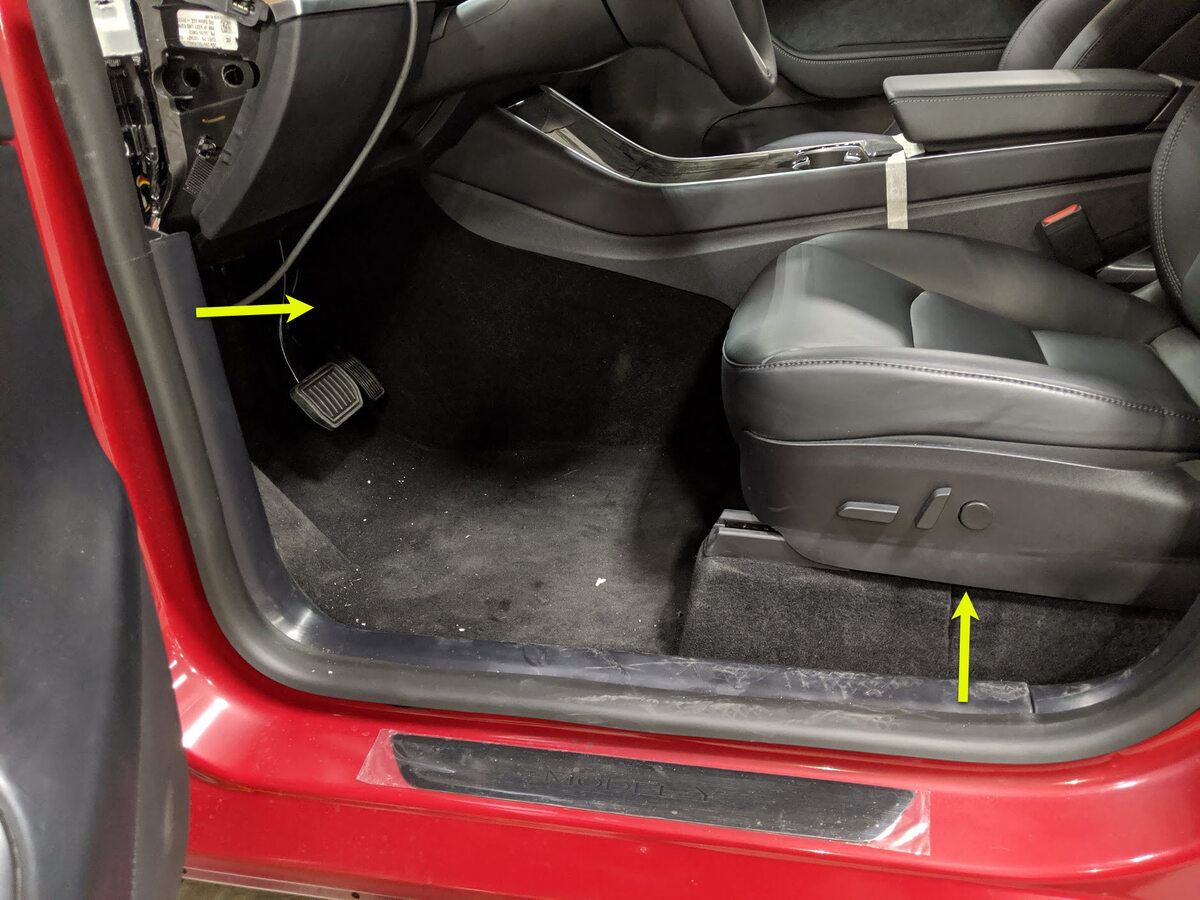

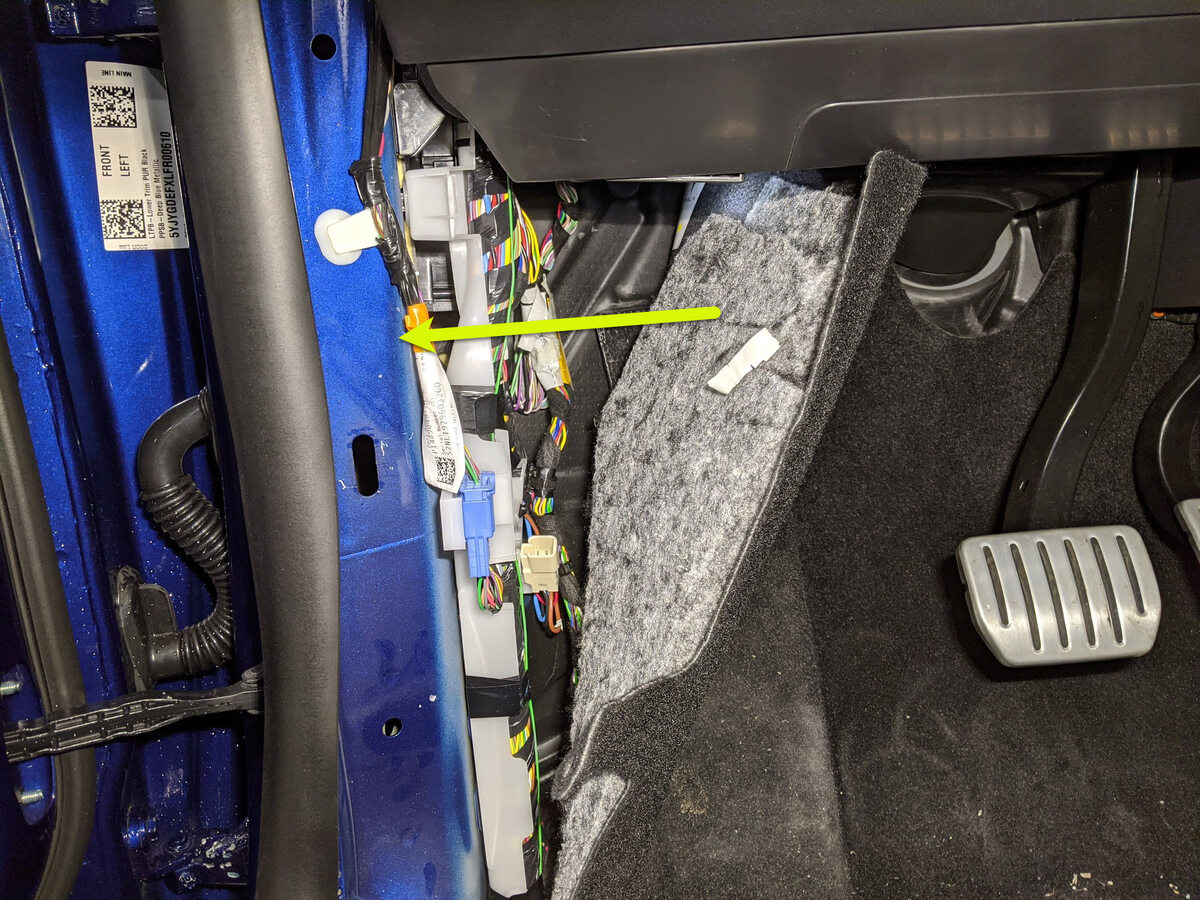

  6. 拆下将驾驶室左前驾驶室地毯固定到车身的推拉式卡子。

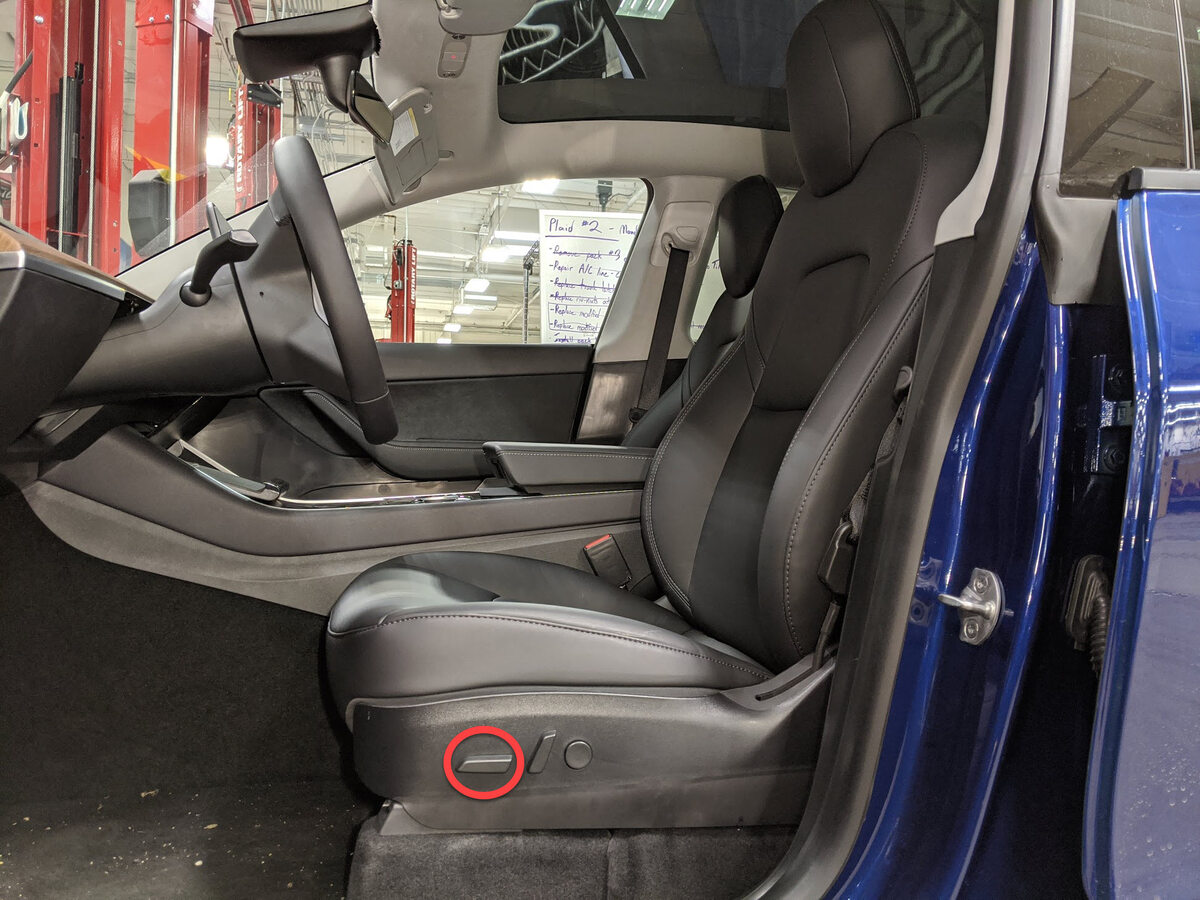

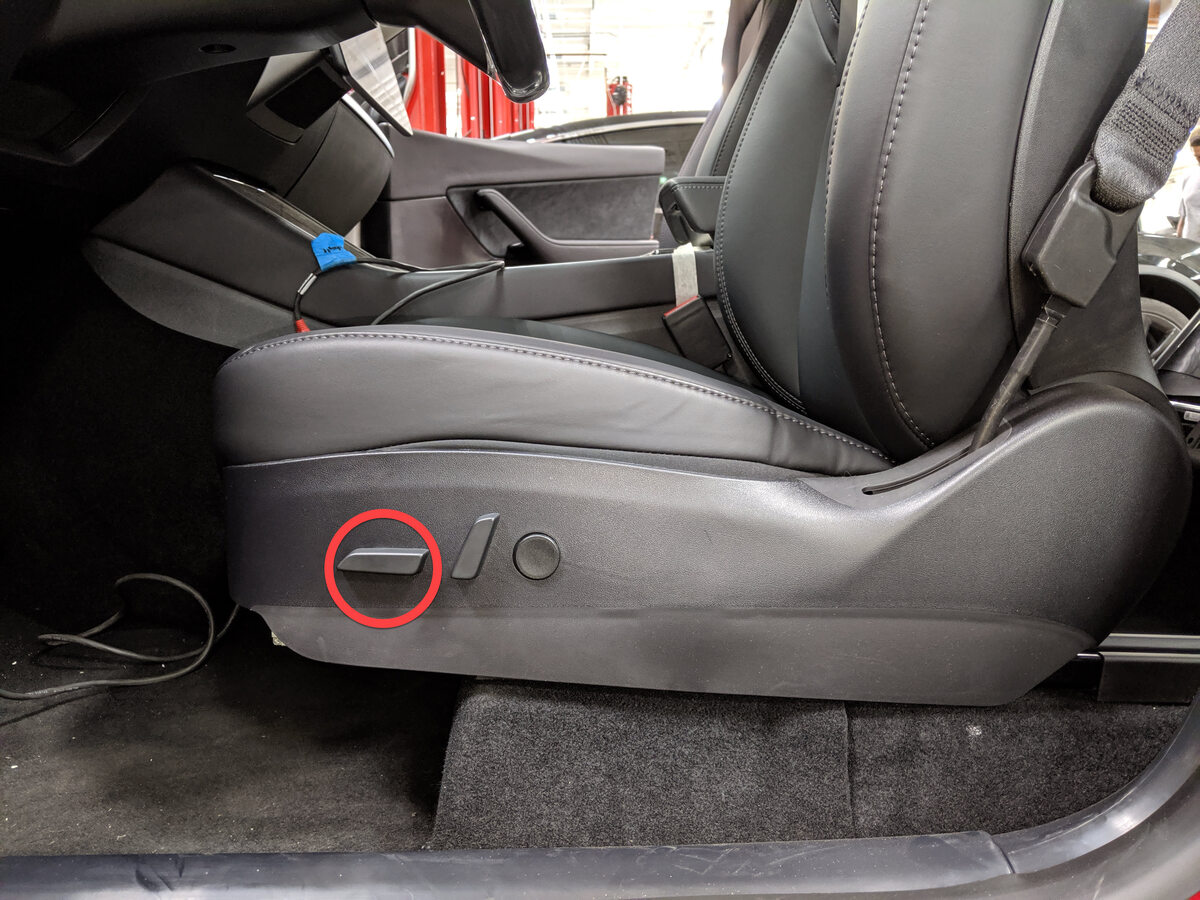

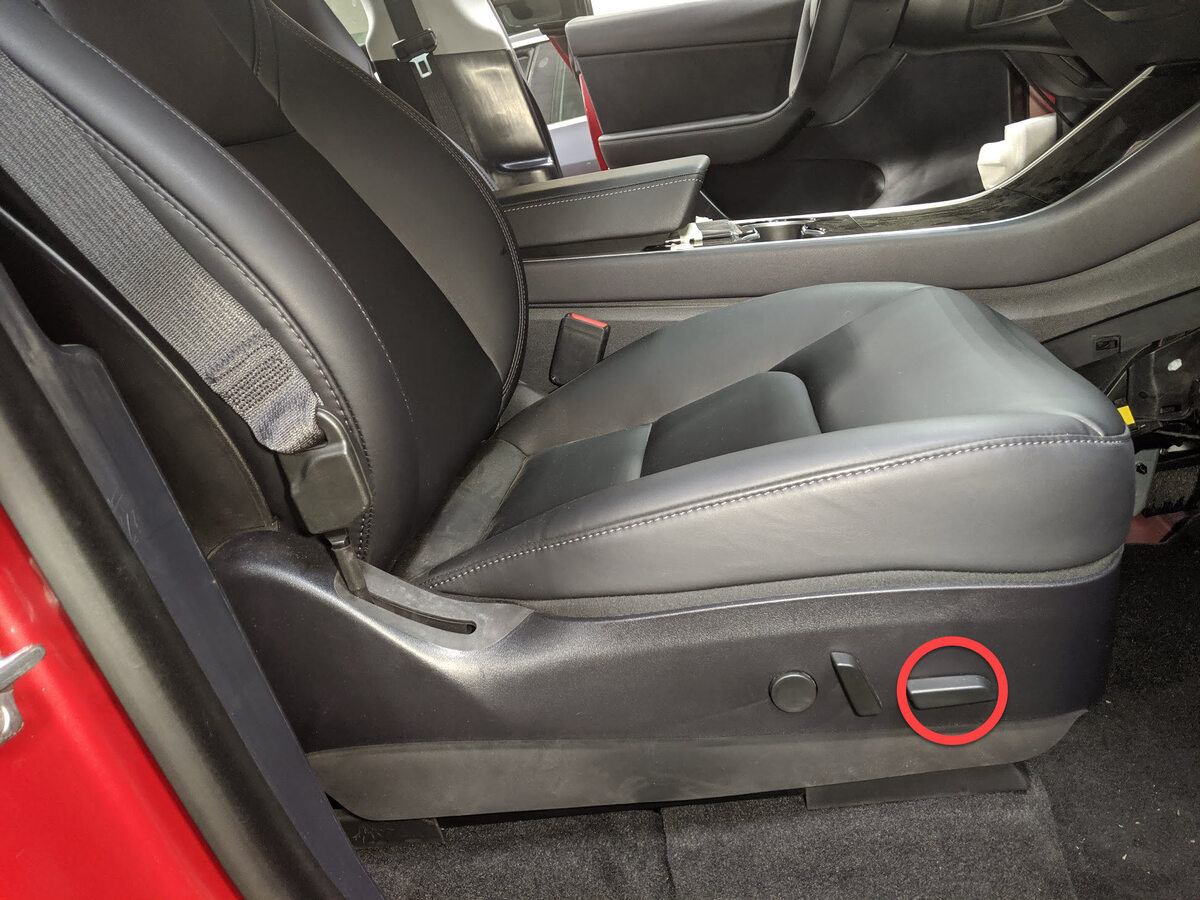

  7. 将左侧前座椅向前移动。

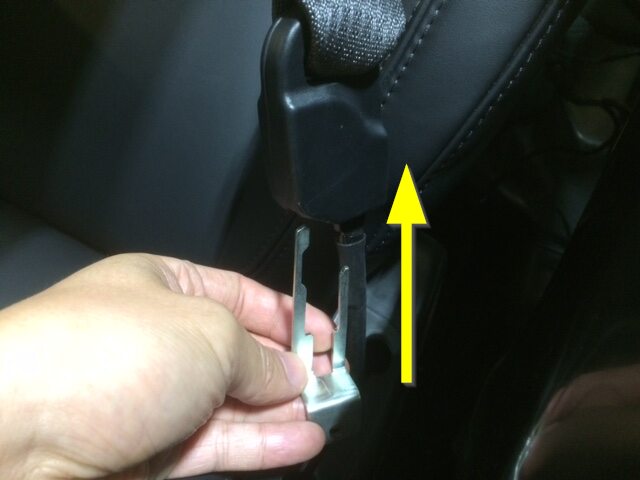

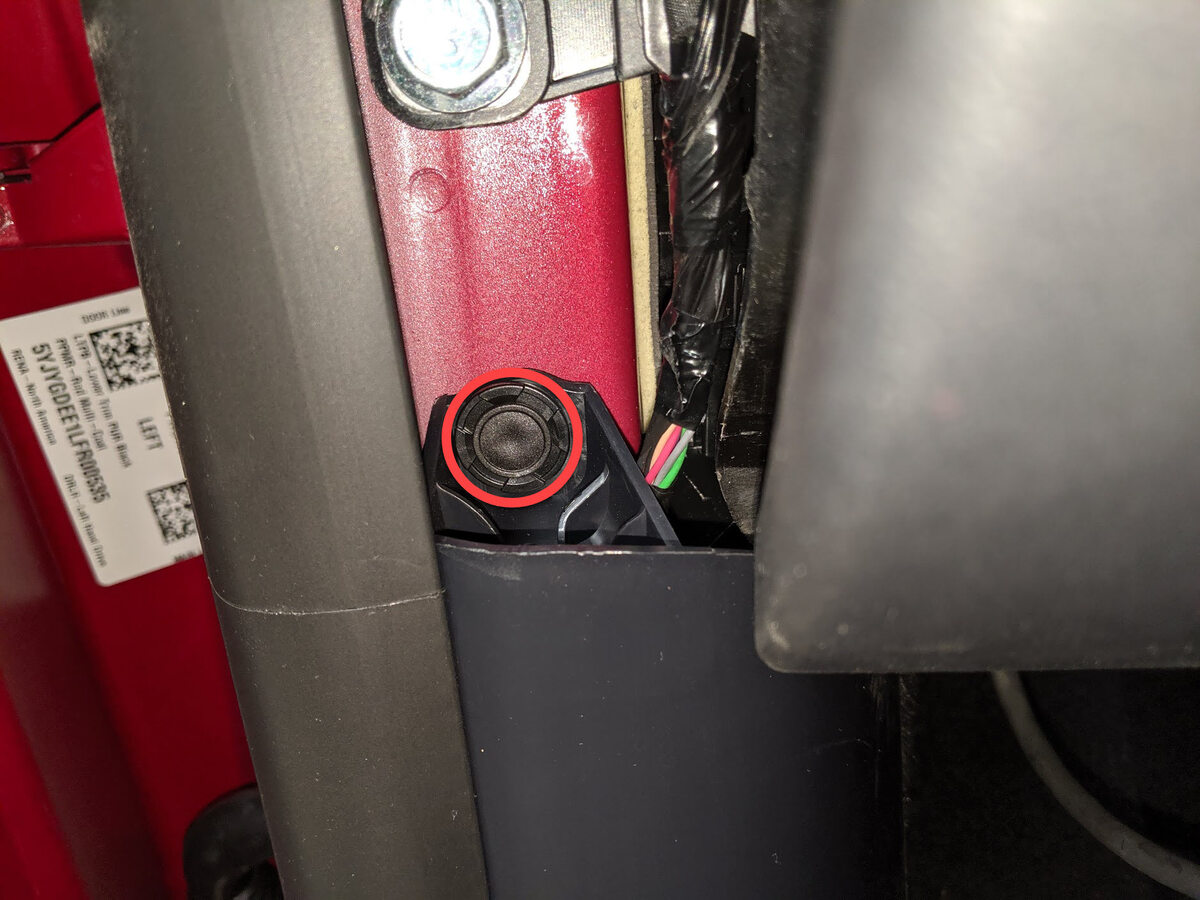

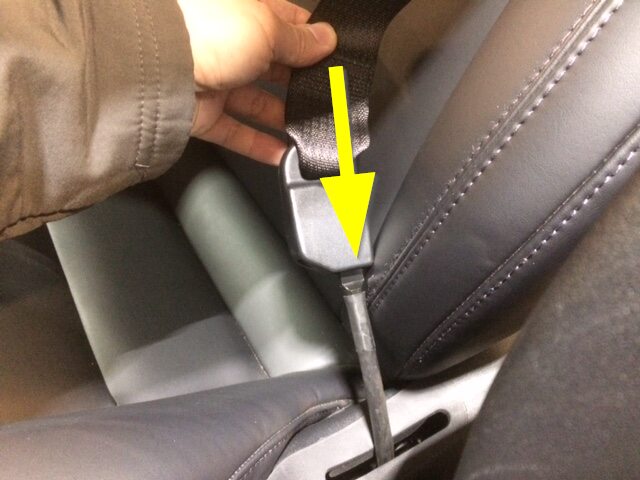

  8. 将座椅安全带释放钥匙 (1133787-00-A) 插入左前座椅安全带卷收器底部，将安全带从预紧器上松开。

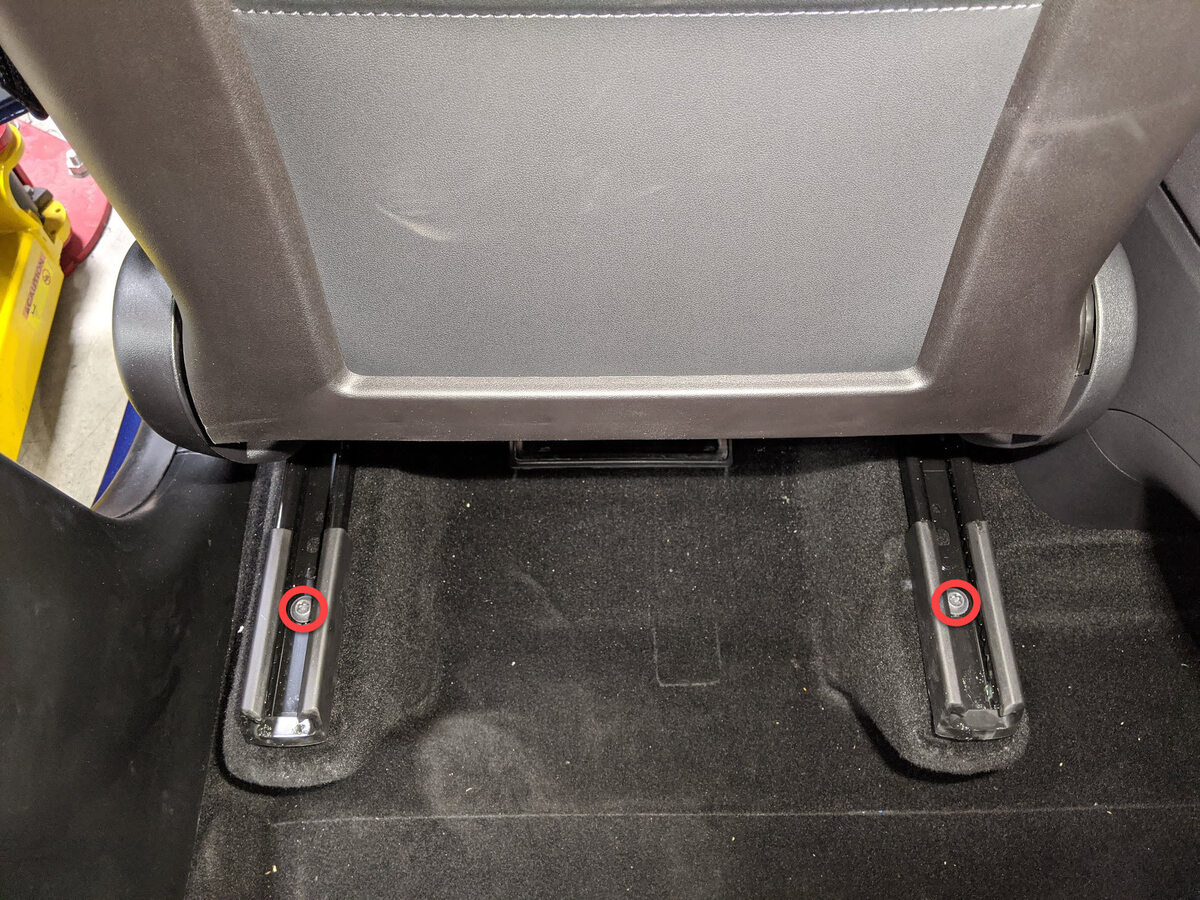

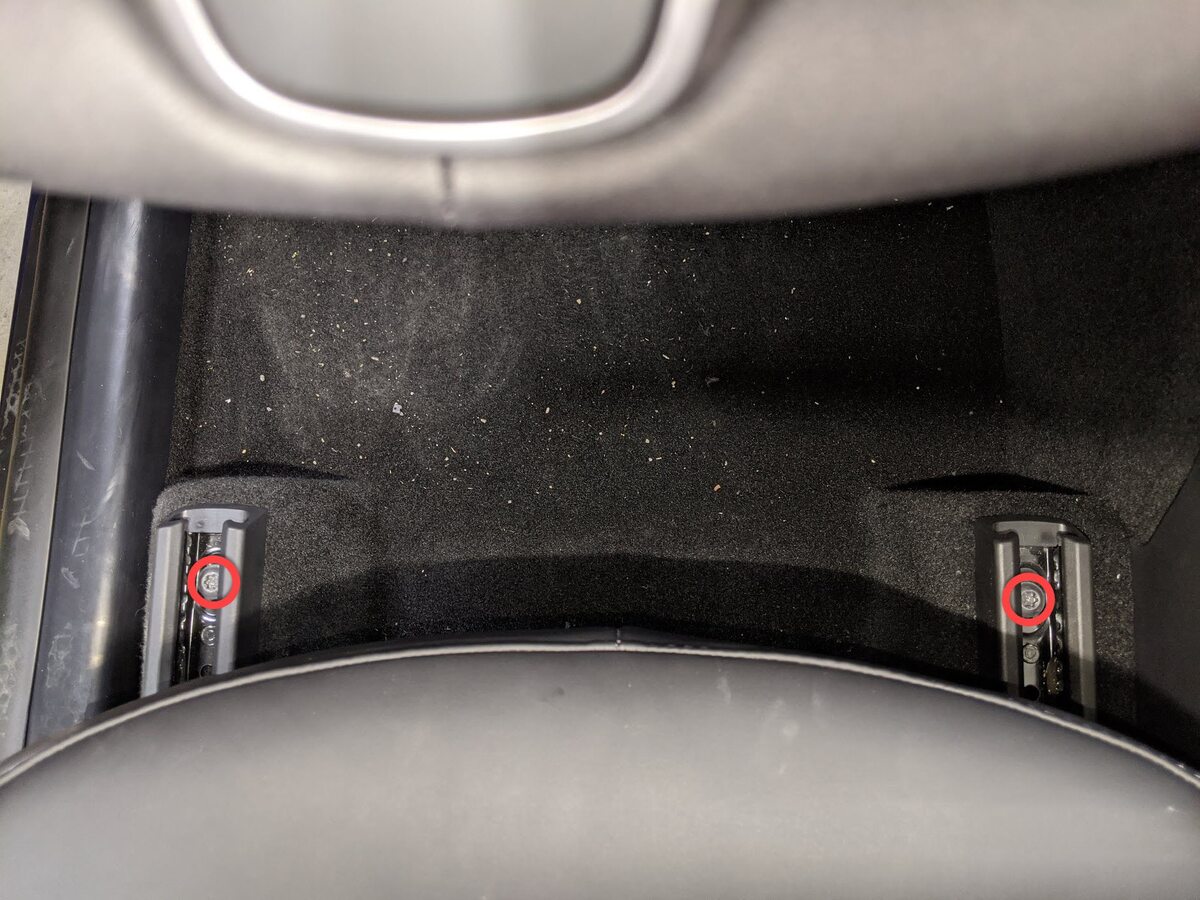

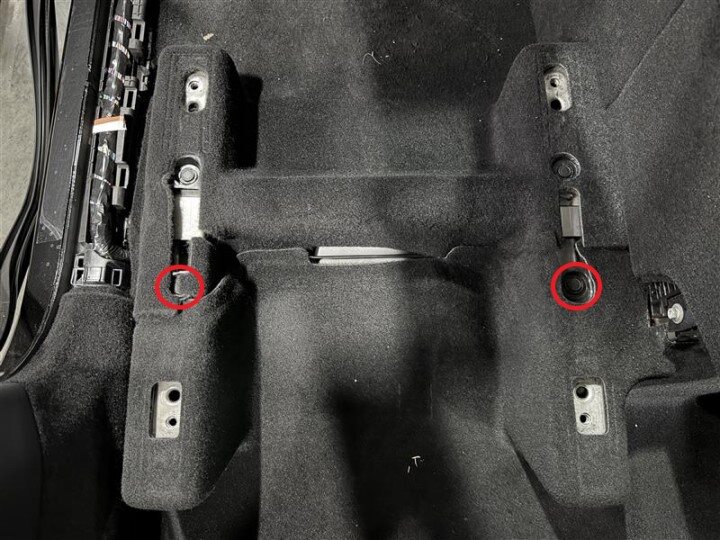

  9. 拆下并弃用将左前座椅后部固定到车辆的螺栓（2 个）。
    提示
    推荐使用以下工具
    • TP45 Torx Plus 批头套筒
  10. 将左侧前座椅向后移动。
    注
    确认已保存配置文件，以便稍后可以恢复座椅位置。

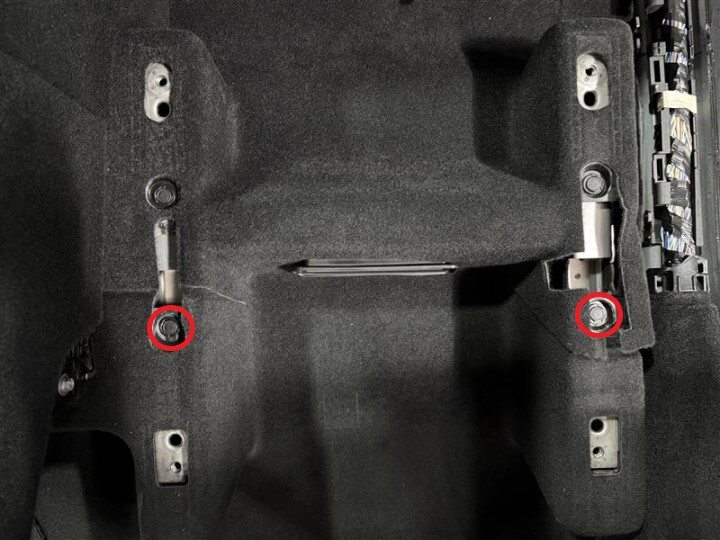

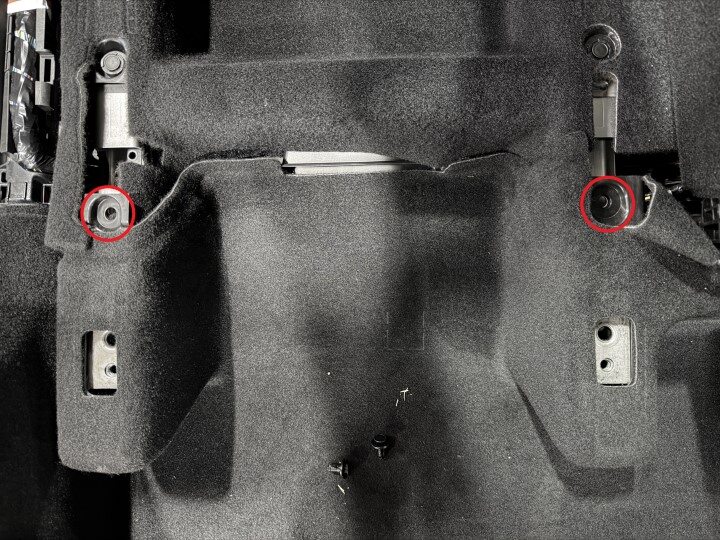

  11. 拆下并弃用将左前座椅前部固定到车辆的螺栓（2 个）。
    提示
    推荐使用以下工具
    • TP45 Torx Plus 批头套筒

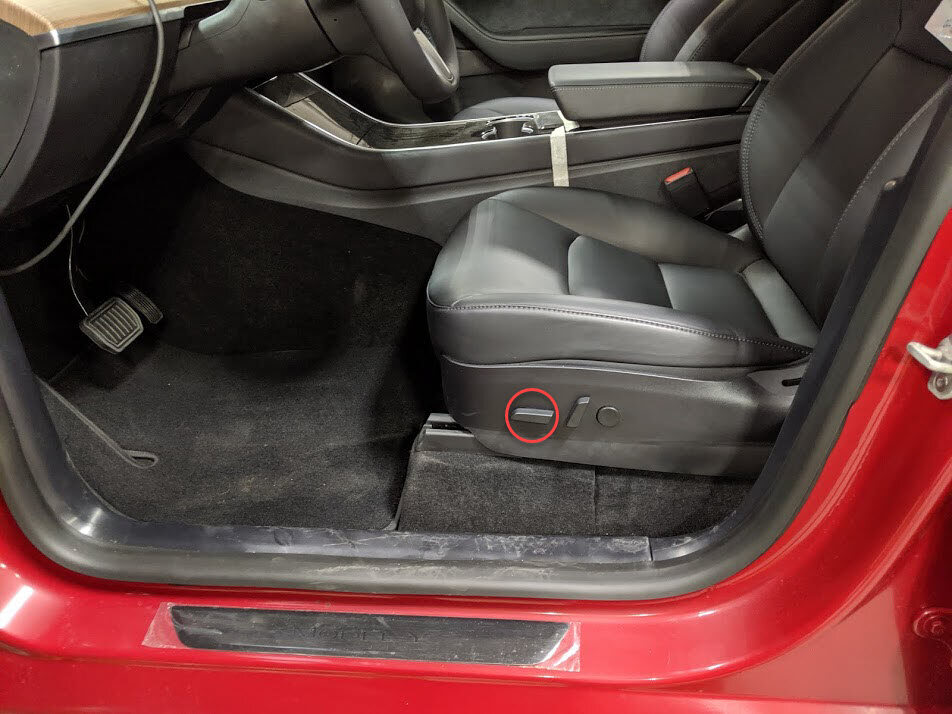

  12. 将左前座椅移到滑轨中间，然后将座椅调整至与地面垂直的位置。
  13. 对右侧重复第 2 步至第 12 步。
  14. 断开低压电源。请参阅 低压电源（锂）（断开和连接） (Modify)。

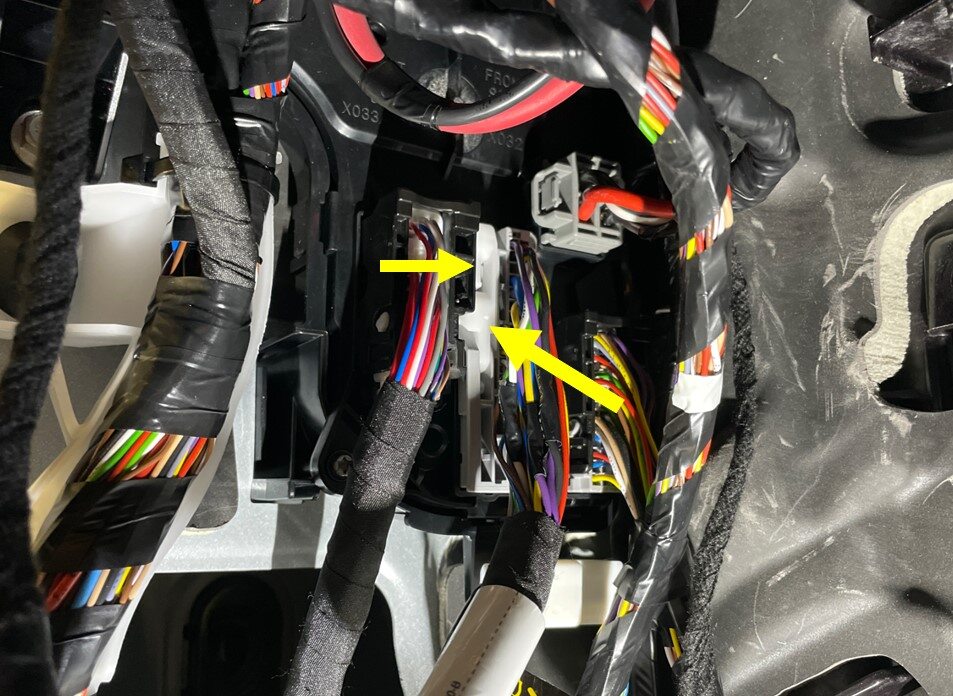

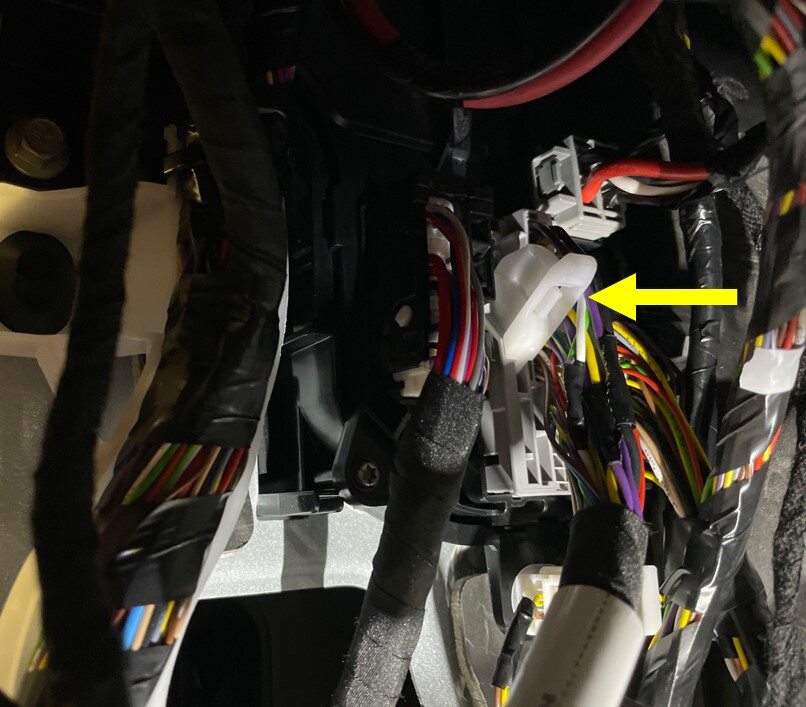

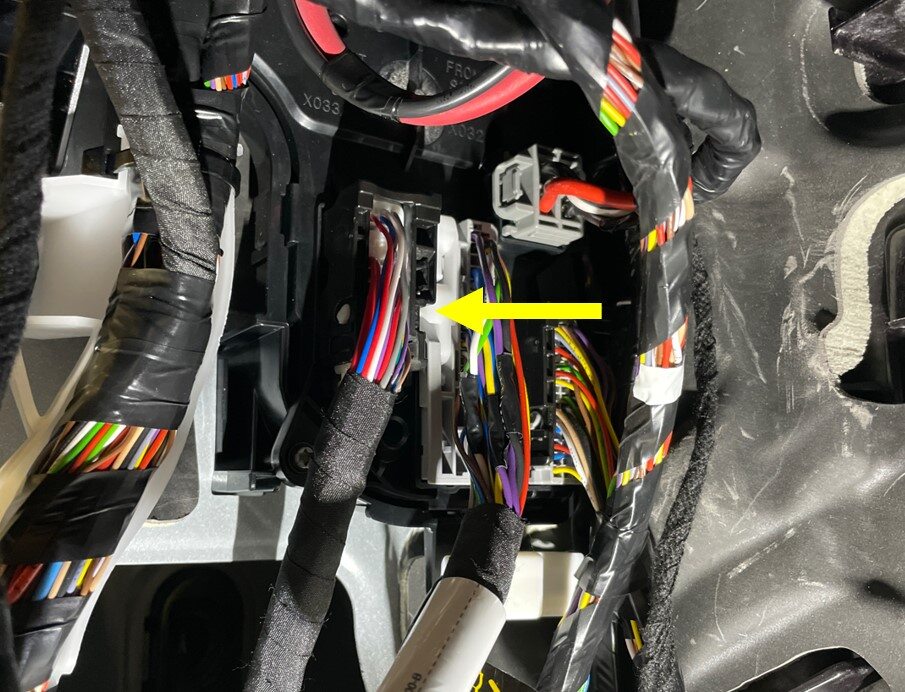

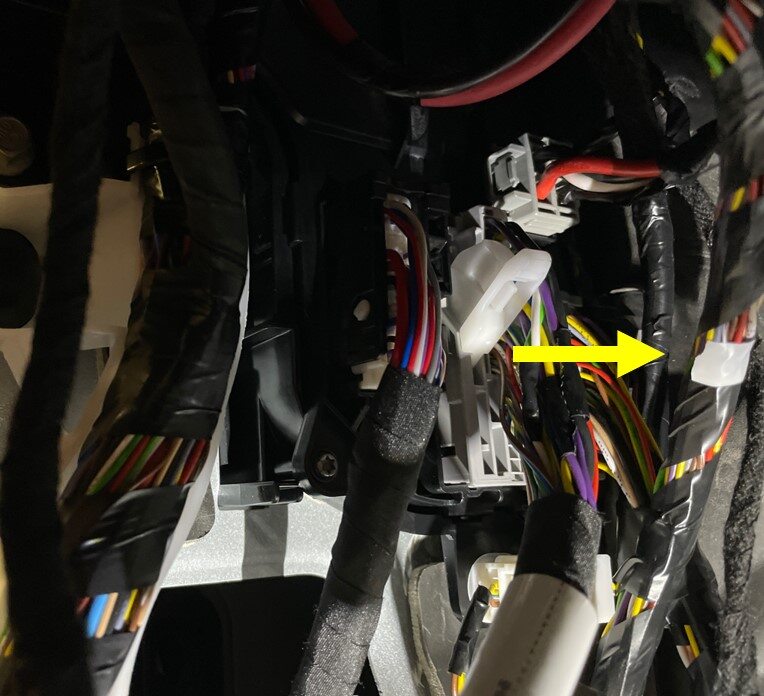

  15. 挤压释放锁片以松开座椅连接器锁，然后将左前座椅线束连接器从左侧车身控制器上拆下。

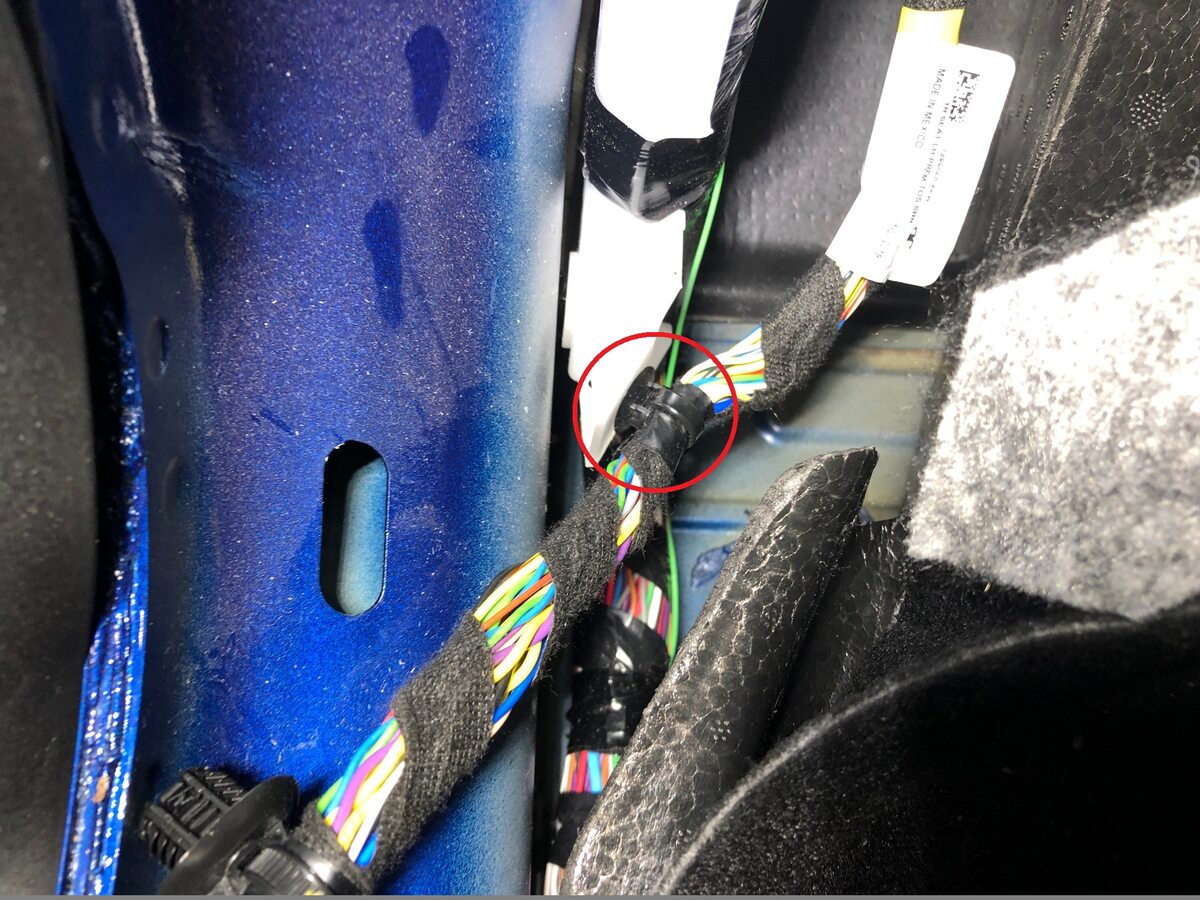

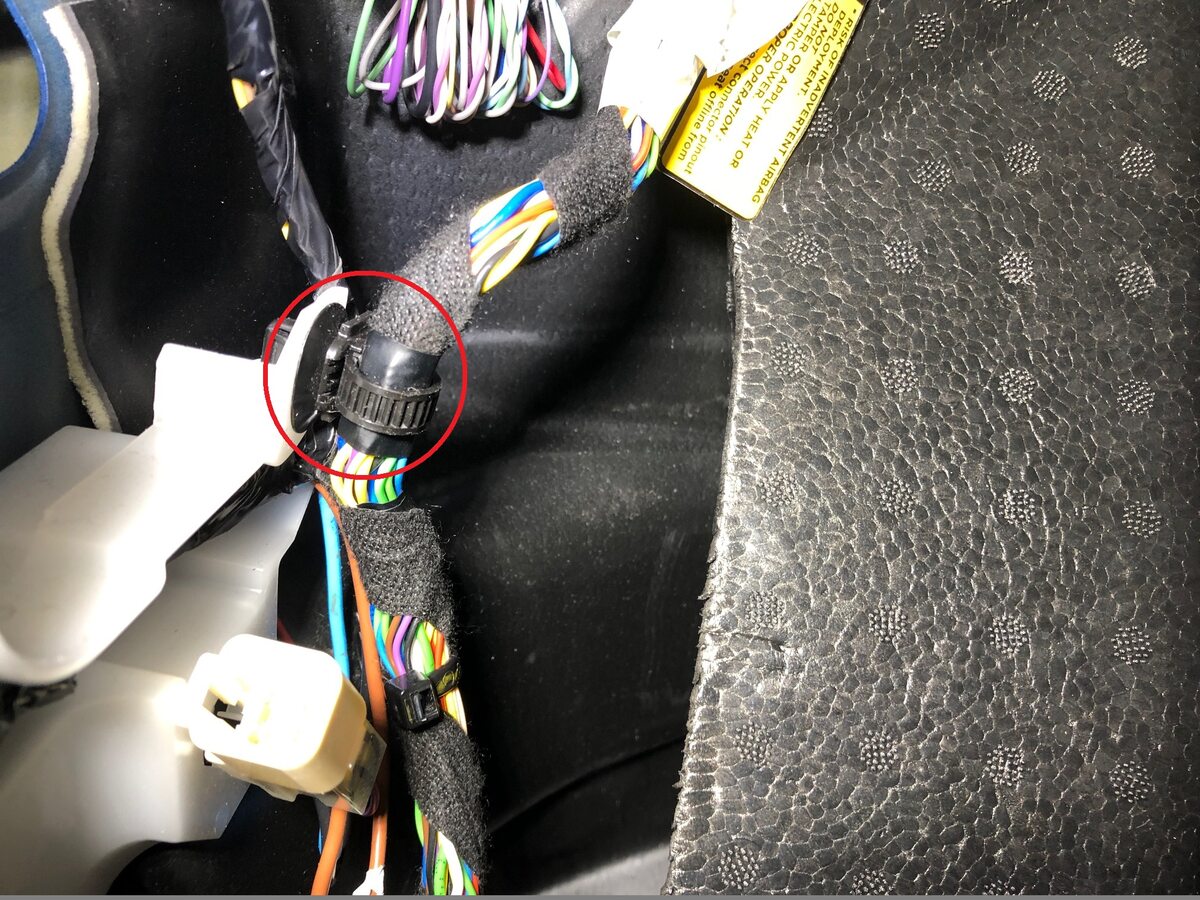

  16. 拆下将左前座椅线束固定到左侧脚部空间支撑支架的夹子（2 个）。

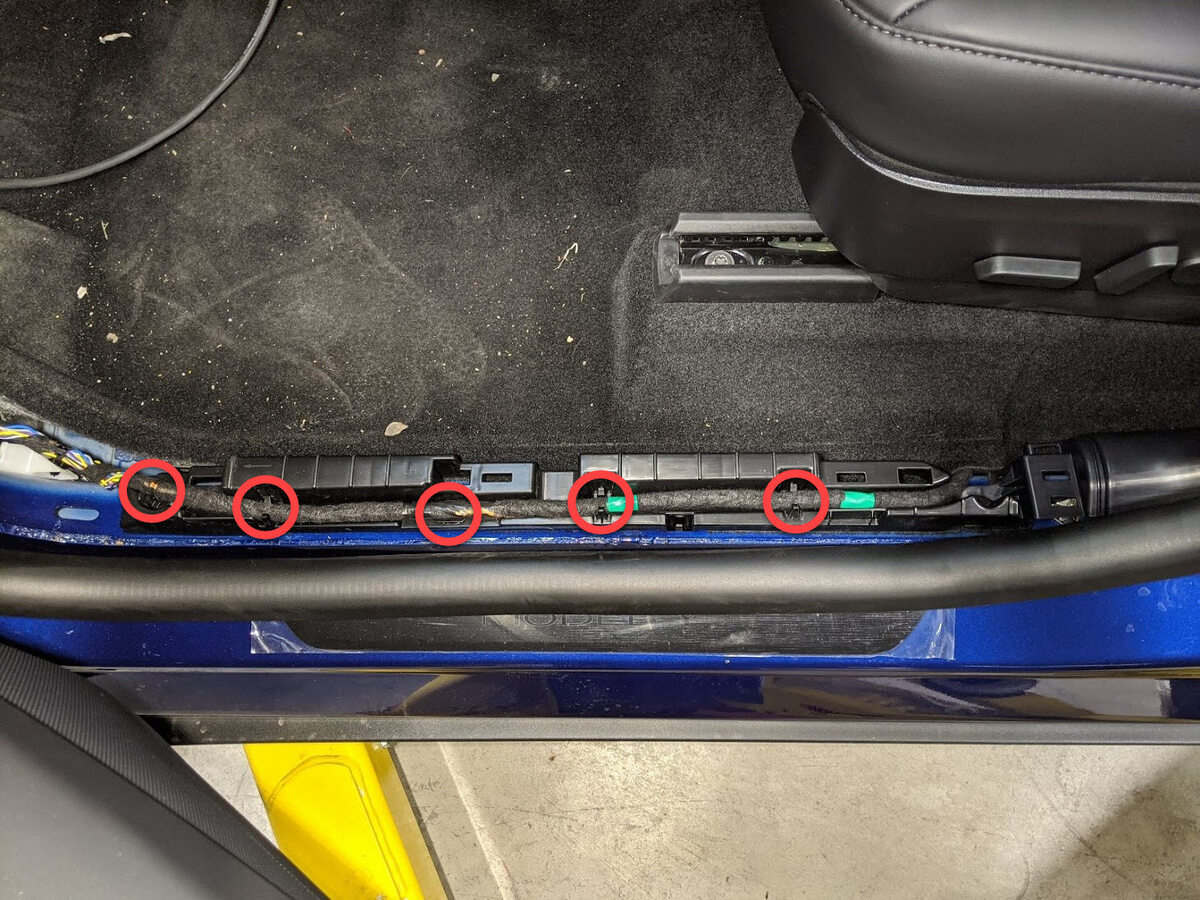

  17. 松开将左前座椅线束固定到左前门槛板线束支架的夹子（5 个）。

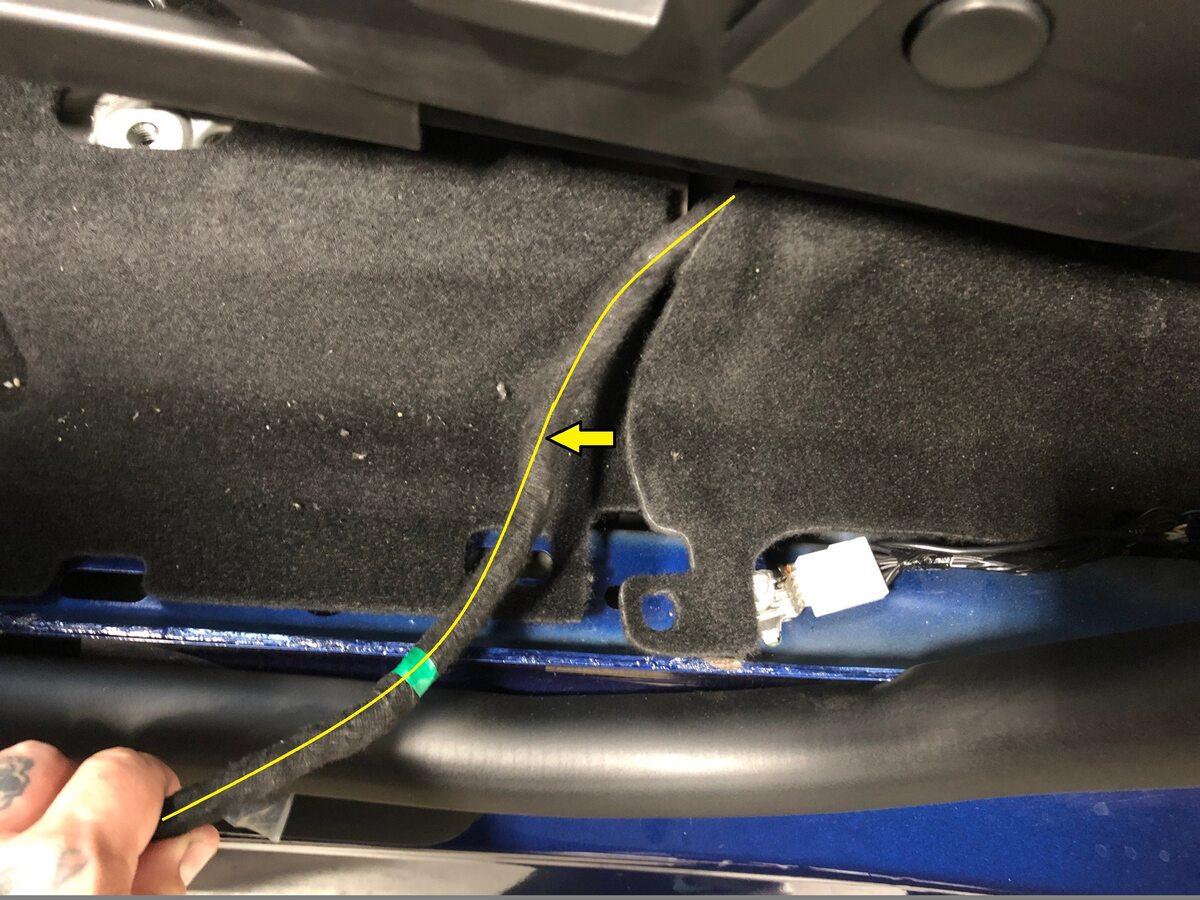

  18. 将左前座椅线束从驾驶室左前地毯下方拉出。

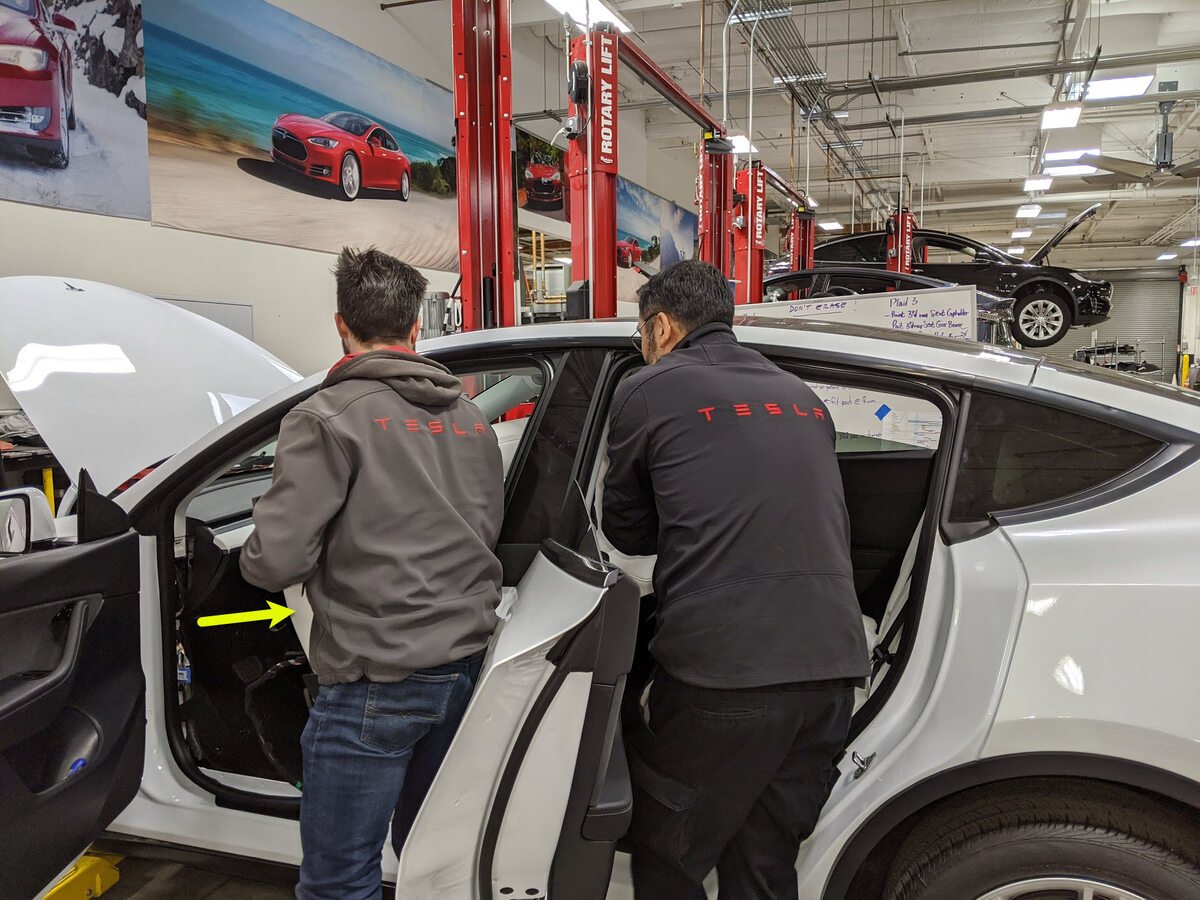

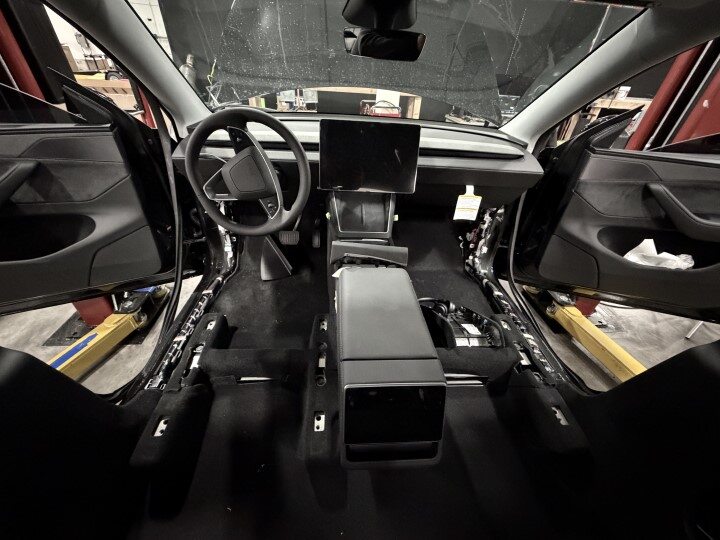

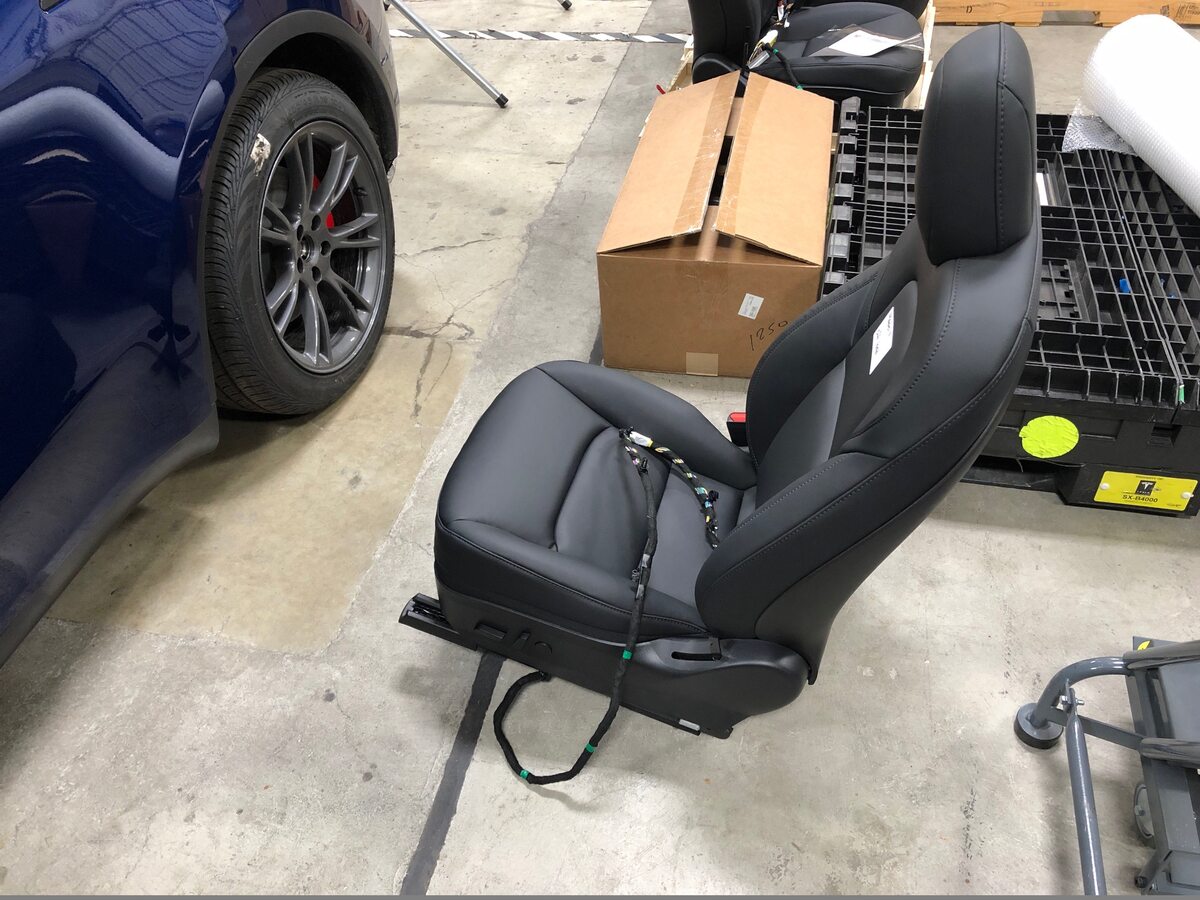

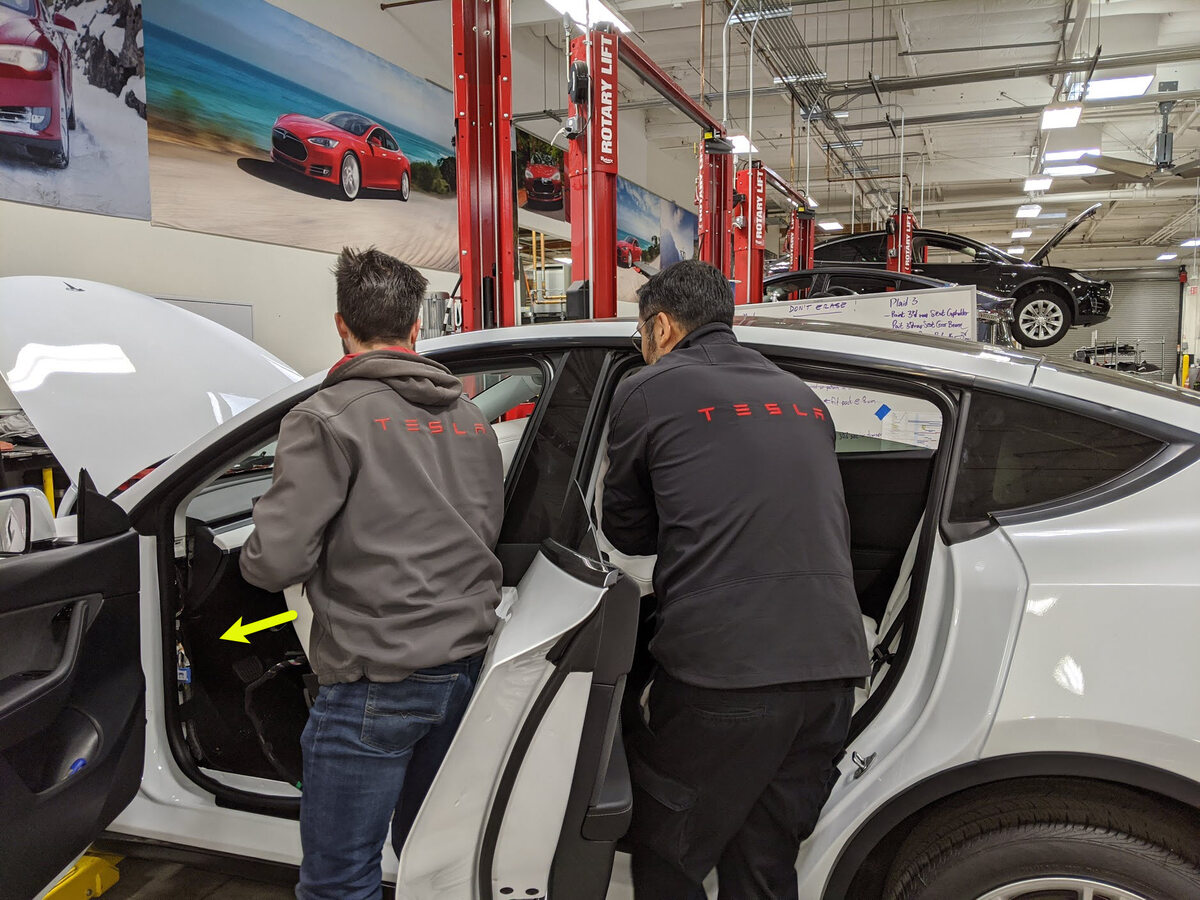

  19. 将左前座椅从车辆上拆下。
    注
    建议寻求他人协助。需要他人协助以撑起座椅靠背的准备。注意请勿损坏任何饰板。
  20. 对右前座椅重复第 15 步至第 19 步，以拆下右前座椅。
  21. 拆下 C 柱左侧和右侧下部饰板。请参阅 GUID-68DD2EB2-3EAB-4F2E-9BD3-3ADA6B92CAA3.html。

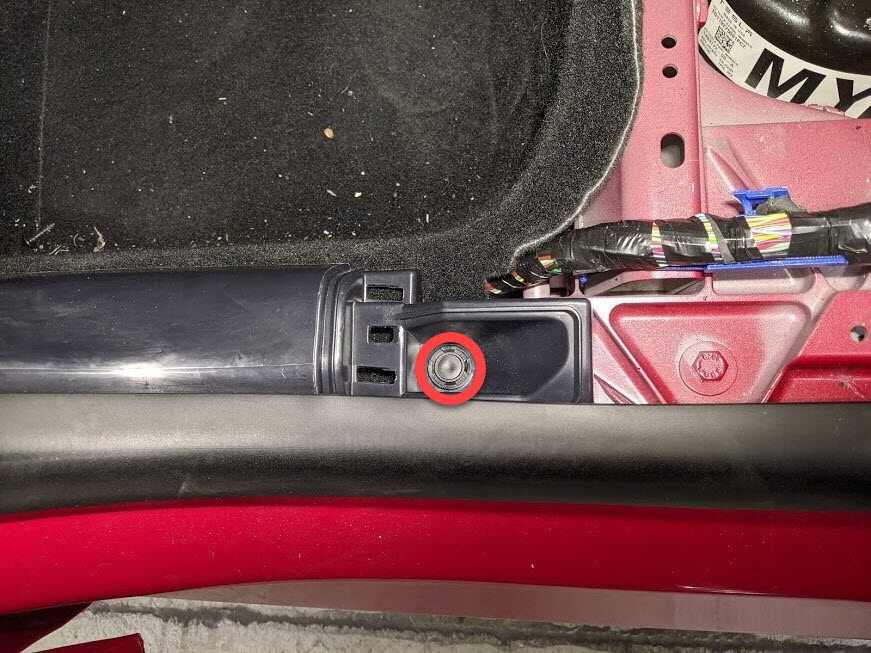

  22. 拆下将左侧 B 柱下部和驾驶室后部地毯固定到车身的卡子。

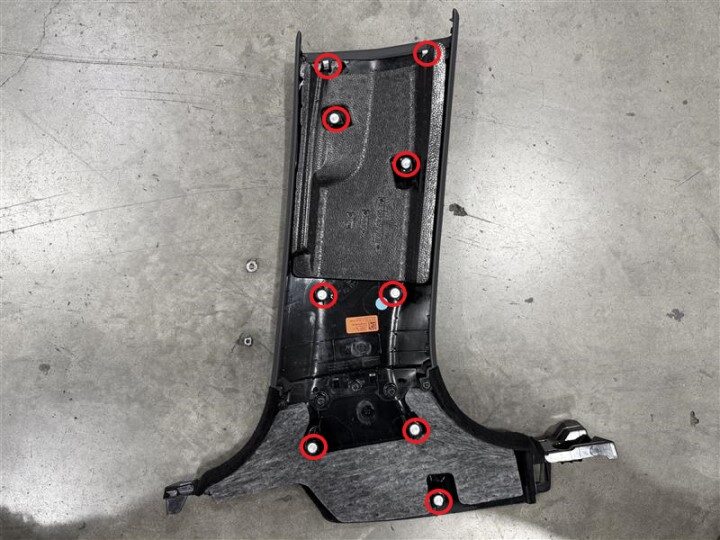

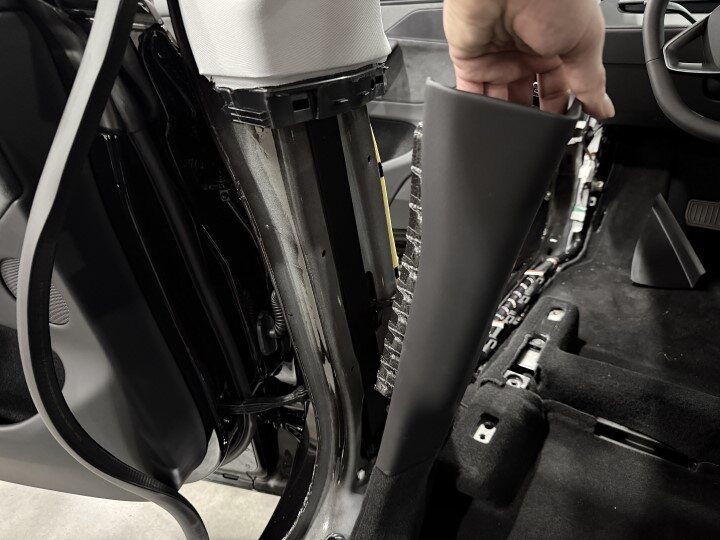

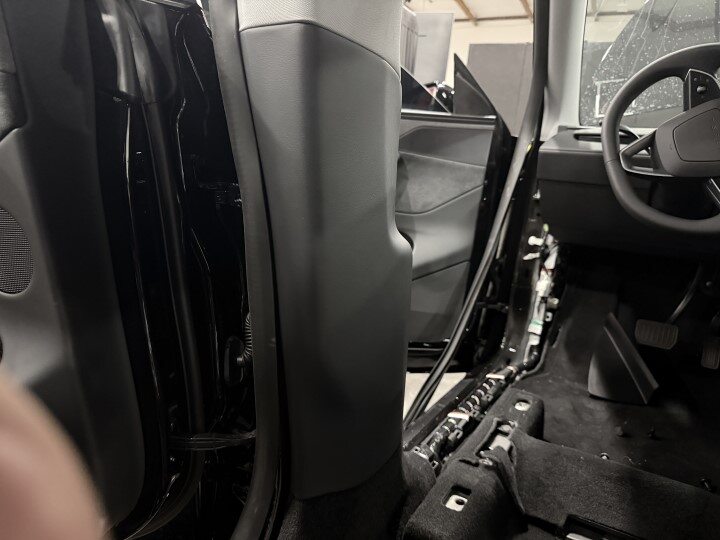

  23. 拉动左侧 B 柱下部总成顶部以将其松开，然后由上到下逐步松开各个卡子（7 个）和锁片（2 个）。
  24. 重复第 22 步至第 23 步，拆下右侧 B 柱下部总成。

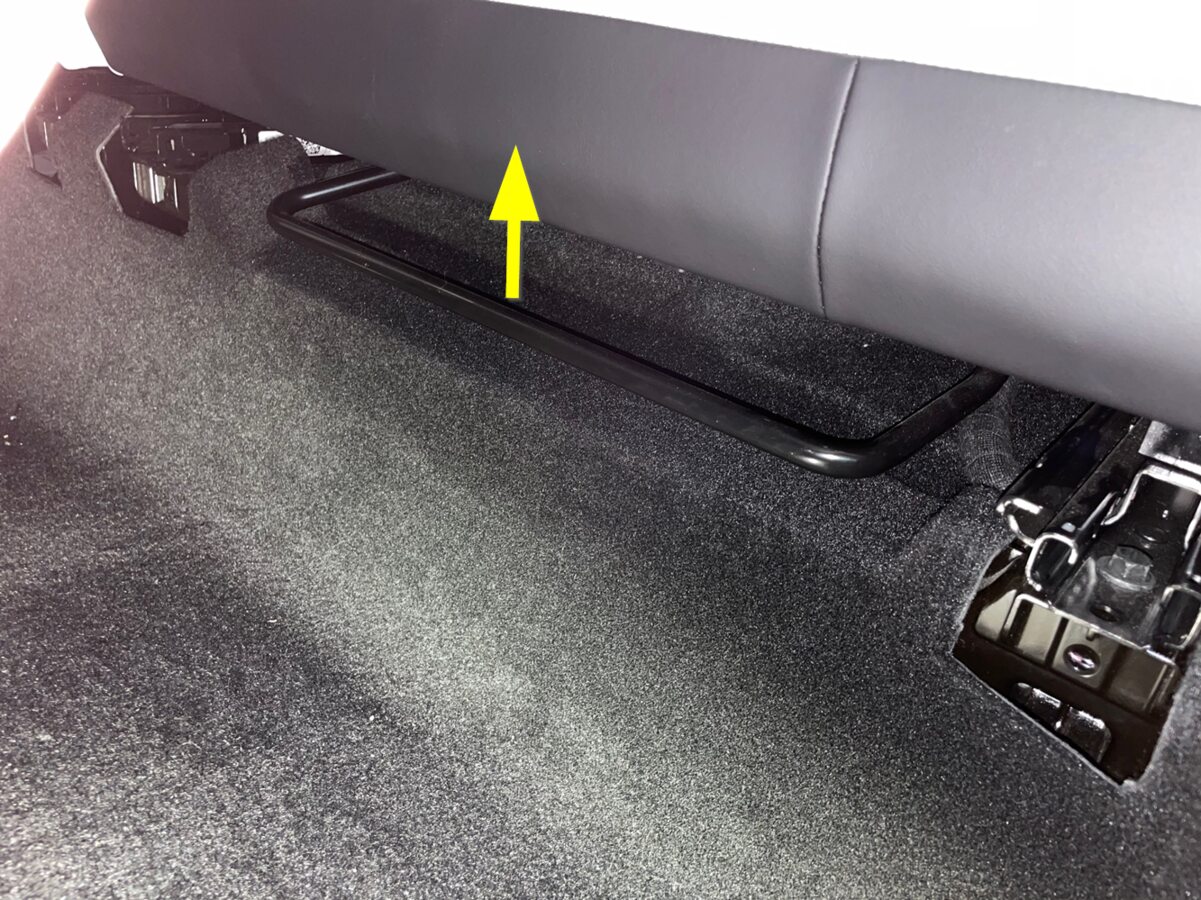

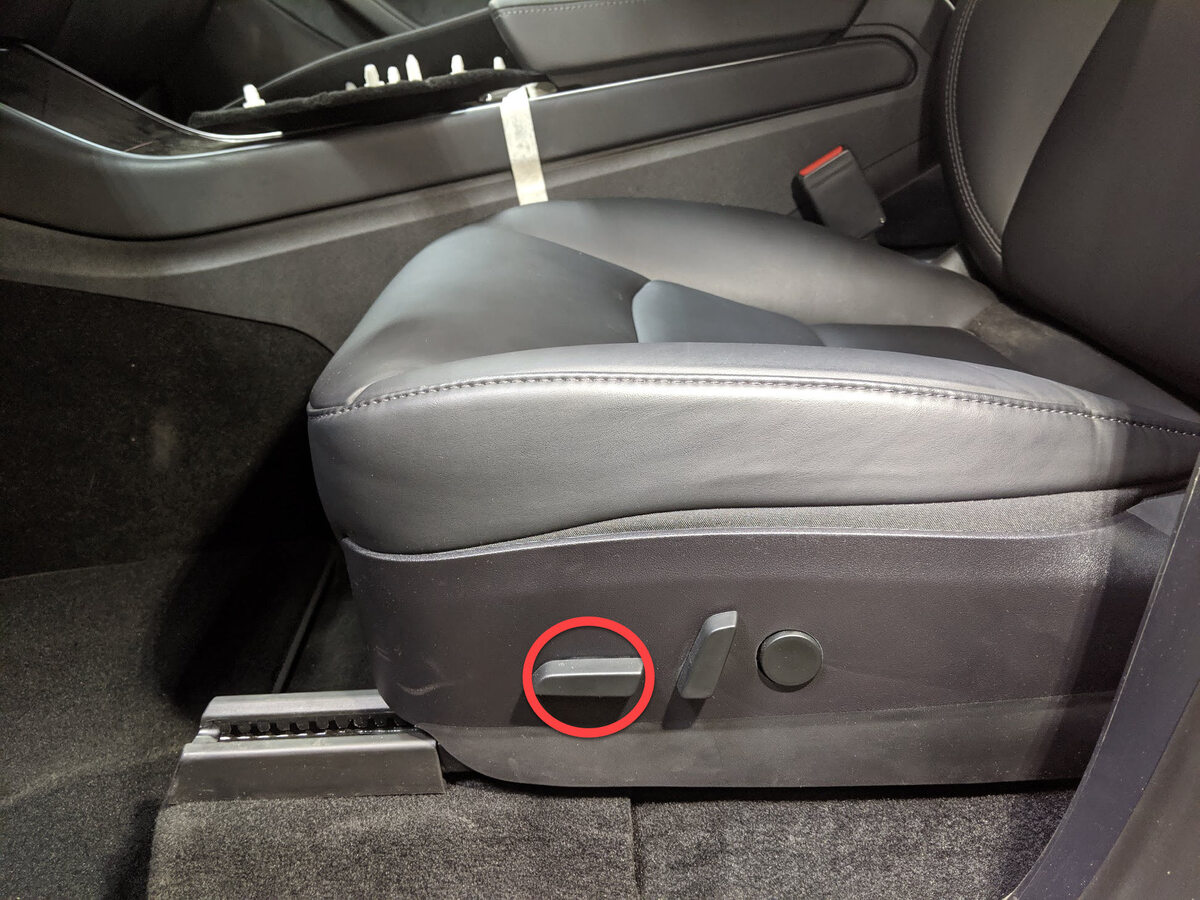

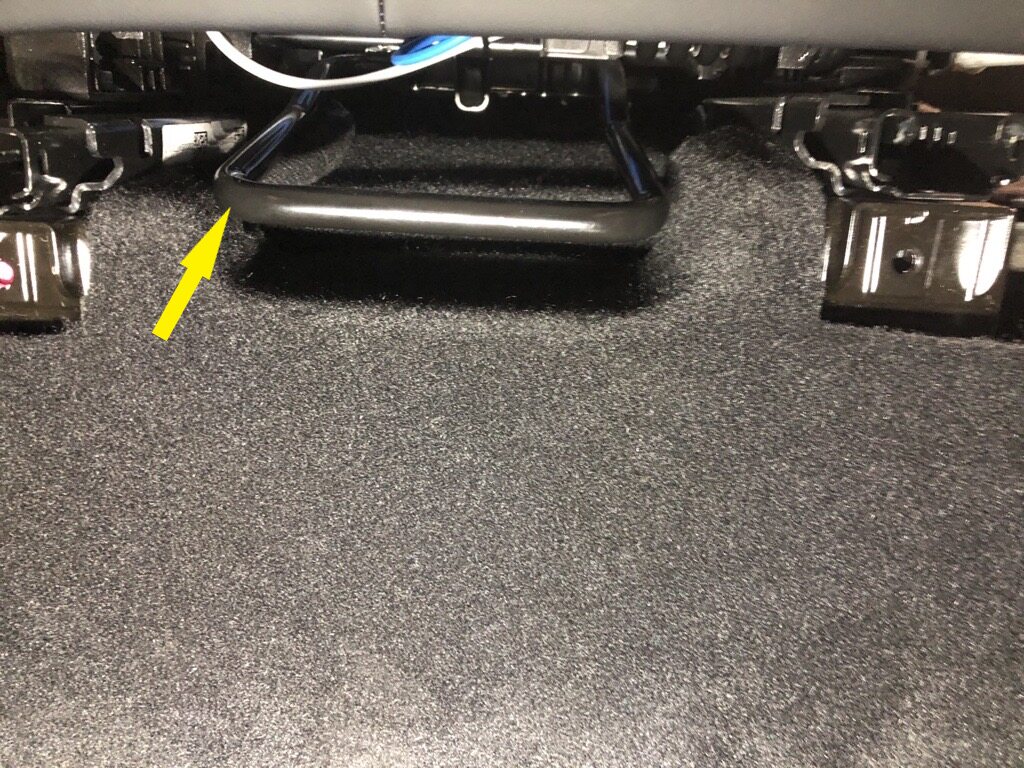

  25. 拉动毛巾杆，将 40 百分比座椅和 60 百分比座椅移动到最后位置。
  26. 拆下后部脚垫。

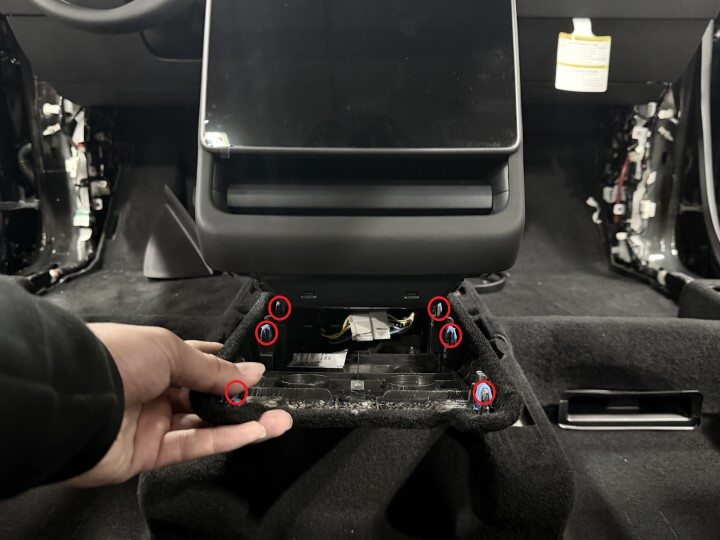

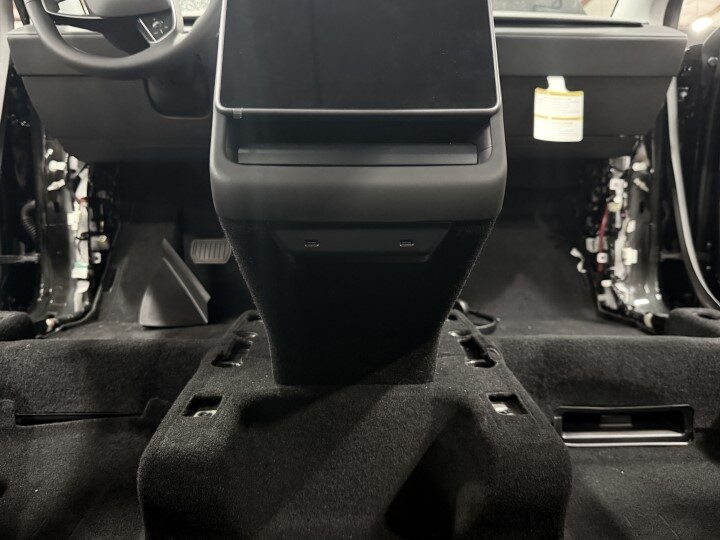

  27. 松开将中控台下饰板固定到到中控台总成的锁片（6 个）。
  28. 拆下第二排右侧座椅外侧滑轨盖板。请参阅 Track Cover - Outboard - 2nd Row Seat - RH (7-Seat) ((拆卸和更换))
  29. 拆下第二排左侧座椅外侧滑轨盖板。请参阅 Track Cover - Outboard - 2nd Row Seat - LH (7-Seat) ((拆卸和更换))
  30. 拆下第二排中间滑轨盖板。请参阅 GUID-0A88F0BB-BAAC-4406-8C8F-D7F0A3B4342D.html

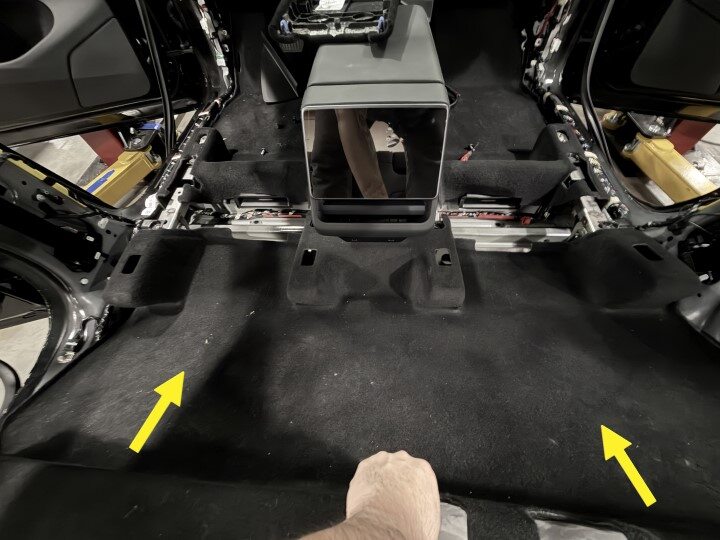

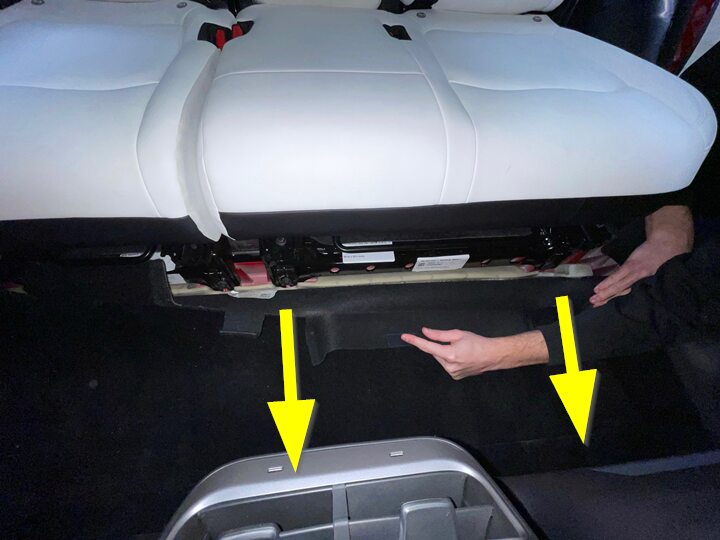

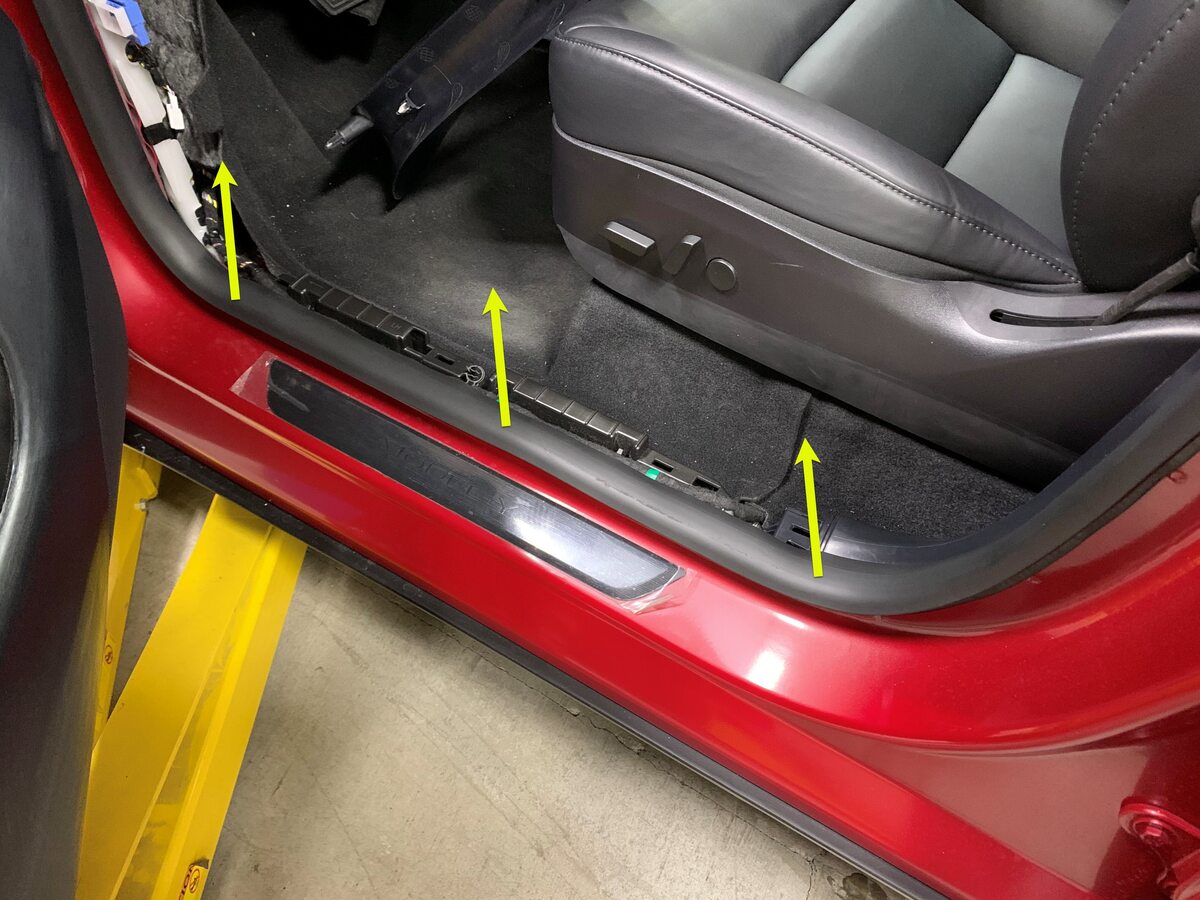

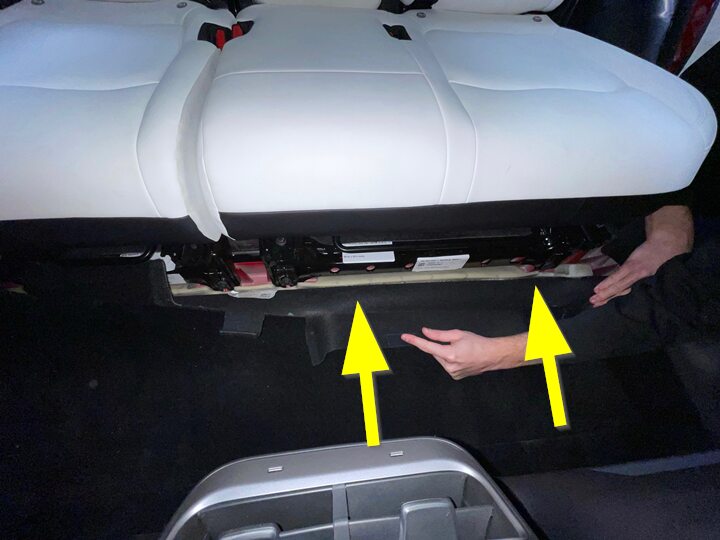

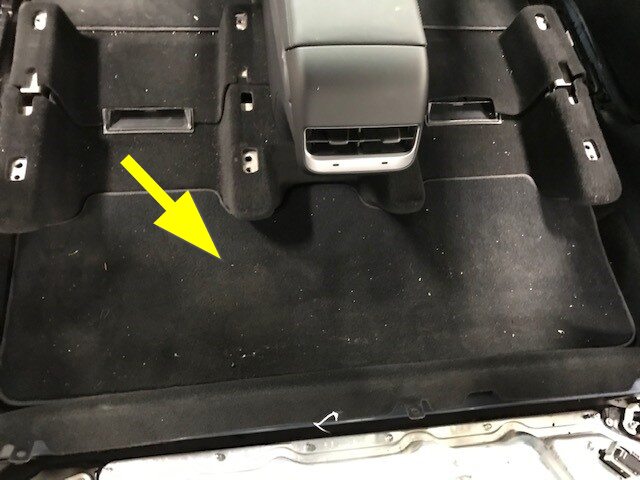

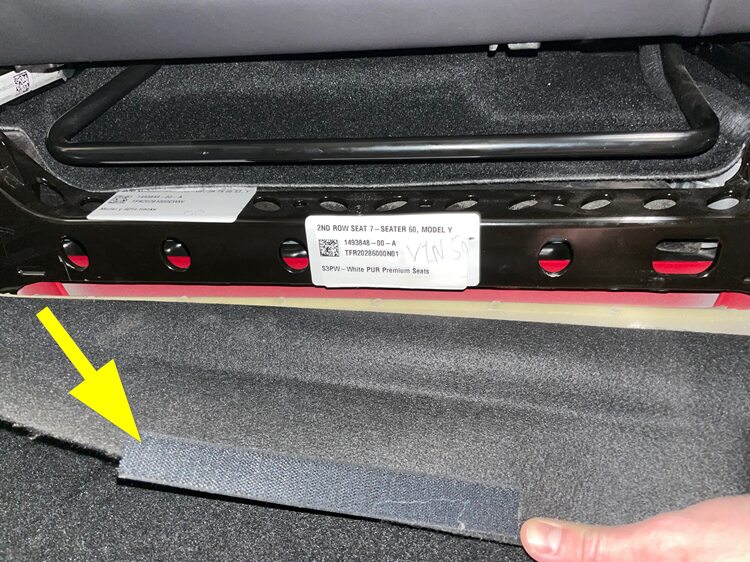

  31. 朝车头方向拉动驾驶室地毯，将其从第二排左右座椅下方松开。

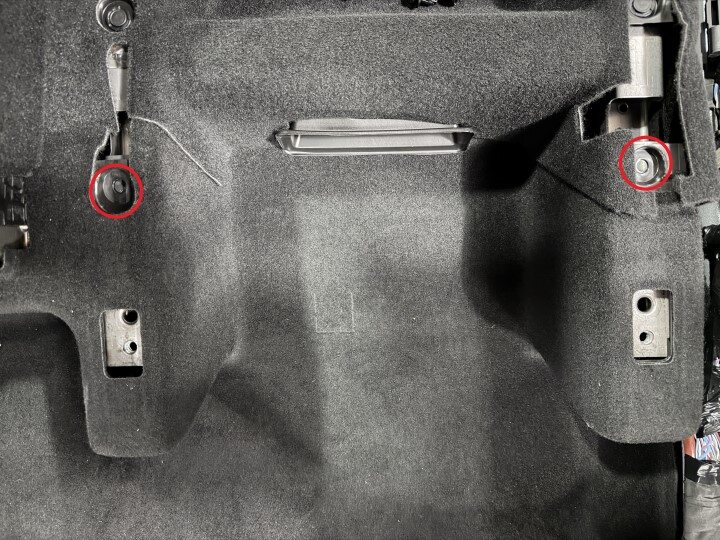

  32. 松开将驾驶室左后地毯固定到车辆的卡子（2 个）。
  33. 松开将驾驶室右后地毯固定到车辆的卡子（2 个）。

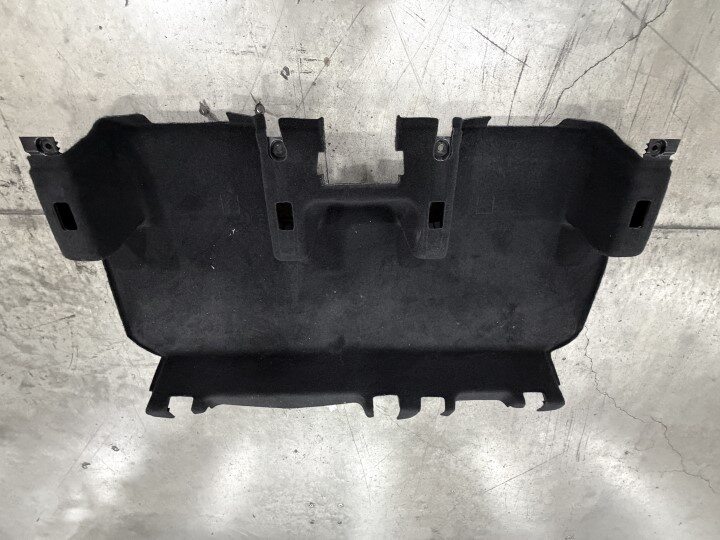

  34. 绕右侧车身线束移动地毯右侧，以将其松开，然后向上拉动地毯，将其从车辆上拆下。

安装

  1. 正确放置并固定好后部地毯。
    注
    确保所有紧固开口均已对齐。
  2. 紧固将驾驶室左后地毯固定到车辆的卡子（2 个）。
  3. 紧固将驾驶室右后地毯固定到车辆的卡子（2 个）。

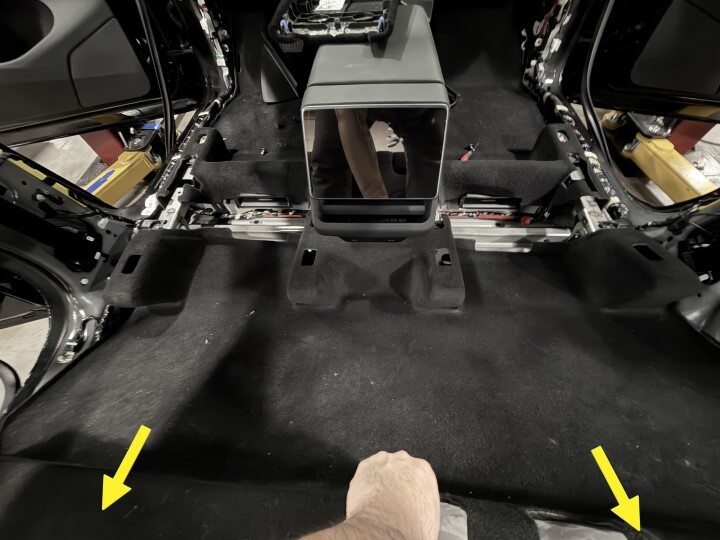

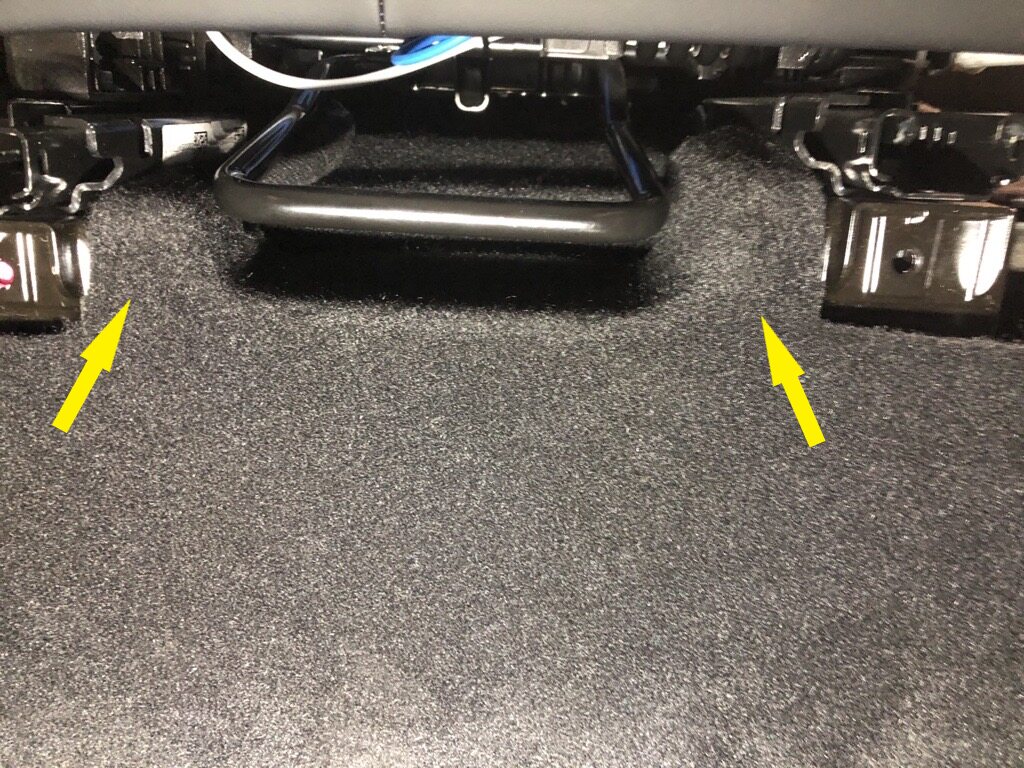

  4. 将驾驶室地毯安装到第二排左右座椅下方。
  5. 安装第二排右侧座椅外侧滑轨盖板。请参阅 Track Cover - Outboard - 2nd Row Seat - RH (7-Seat) ((拆卸和更换))
  6. 安装第二排左侧座椅外侧滑轨盖板。请参阅 Track Cover - Outboard - 2nd Row Seat - LH (7-Seat) ((拆卸和更换))
  7. 安装第二排中间滑轨盖板。请参阅 GUID-0A88F0BB-BAAC-4406-8C8F-D7F0A3B4342D.html
  8. 拉动毛巾杆，将 40 百分比座椅和 60 百分比座椅移动到最后位置。
  9. 安装后部脚垫。
  10. 紧固将中控台下饰板固定到到中控台总成的锁片（6 个）。
  11. 安装将左侧 B 柱下部和驾驶室后部地毯固定到车身的卡子。
  12. 将底部导片（2 个）与凹槽对齐，然后逐步向上压紧各个卡子（7 个）。
  13. 重复第 11 步至第 12 步，安装右侧 B 柱下部总成。
  14. 安装左右 C 柱下饰板。请参阅 GUID-68DD2EB2-3EAB-4F2E-9BD3-3ADA6B92CAA3.html。

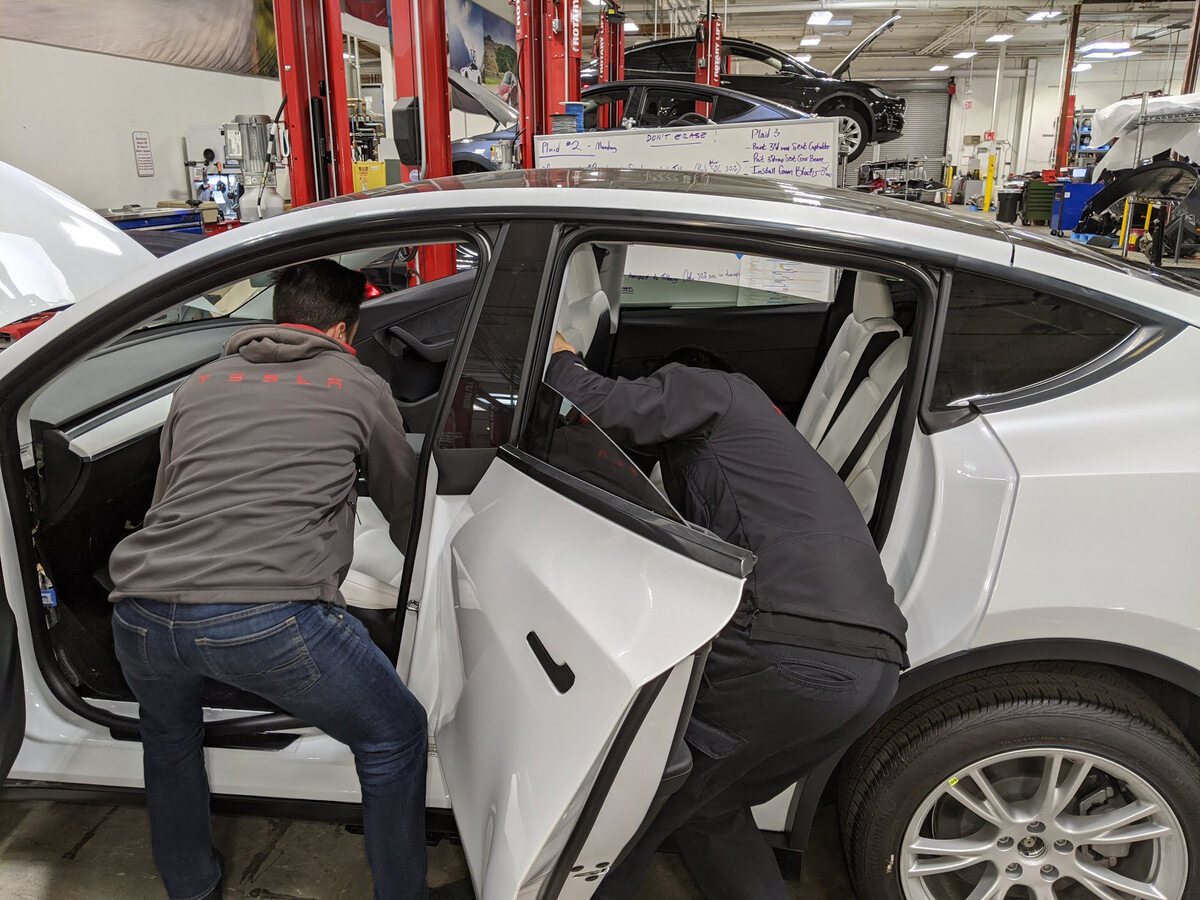

  15. 将左前座椅安装到车辆上。
    注
    建议寻求他人协助：助手应做好撑起座椅靠背的准备。注意请勿损坏任何饰板
  16. 将左前座椅线束固定到驾驶室左前地毯下方。
  17. 紧固将左前座椅线束固定到左前门槛板线束支架的夹子（5 个）。
  18. 安装将左前座椅线束固定到左侧脚部空间支撑支架的夹子（2 个）。
  19. 将左前座椅线束连接器连接到左侧车身控制器。
    注
    执行推拉推测试，确认连接器和连接器锁均已完全就位。
  20. 完全放置好驾驶室左前地毯。
  21. 安装将驾驶室左前地毯固定到车身的推拉式卡子。
  22. 对齐定位销（2 个），然后紧固将左侧 A 柱下饰板固定到车辆的卡子（6 个）。
  23. 安装将左侧 A 柱下饰板固定到车辆的推拉式卡子。
  24. 对齐底部锁片，然后推动顶部卡子，使左侧 A 柱中部总成完全就位。
    注
    将密封条拉到饰板上。

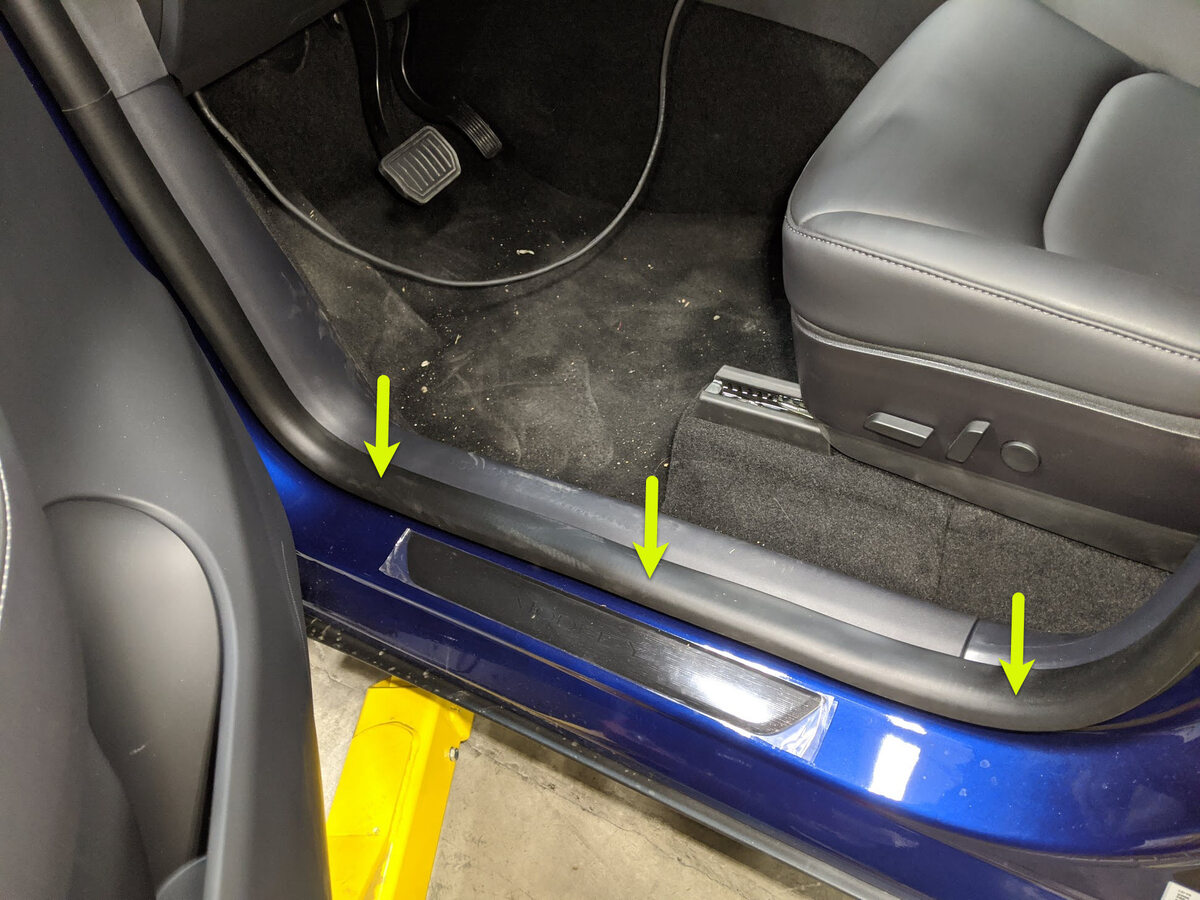

  25. 沿左侧 A 柱下饰板重新装好左前车门密封条。
  26. 重复第 15 步至第 25 步，以安装右前座椅。
  27. 连接低压电源。请参阅 低压电源（锂）（断开和连接） (Modify)。
  28. 将左侧前座椅向后移动。
  29. 安装新的螺栓（2 个），将左前座椅前部固定到车辆上。
    33.5 Nm (24.7 lbs-ft)
    提示
    推荐使用以下工具
    • TP45 Torx Plus 批头套筒
  30. 将左侧前座椅向前移动。
  31. 将座椅安全带卷收器安装到左前座椅预紧器上。
  32. 安装新的螺栓（2 个），将左前座椅后部固定到车辆上。
    33.5 Nm (24.7 lbs-ft)
    提示
    推荐使用以下工具
    • TP45 Torx Plus 批头套筒
  33. 对右侧重复第 28 步至第 32 步。
  34. 将前排左右座椅移回原位。
  35. 升起四个车窗，关闭四个车门。
