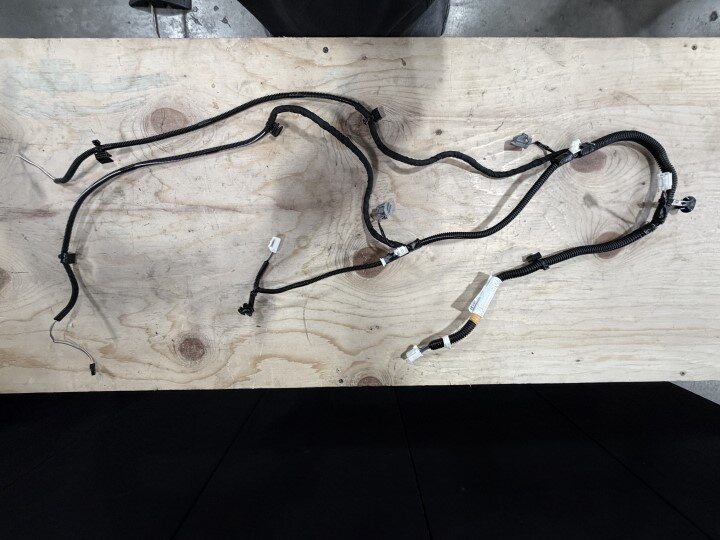

Harness - Seat Frame - 3rd Row Seat (7-Seat) ((拆卸和更换))

校正代码 1710008502 0.42 注意：除非本程序中另有明确规定，否则上文所列校正代码及相关 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时深入了解 FRT 及其创建方式。 注意：请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意：请参阅人体工程学注意事项查看安全健康的作业规程。

  • 2026-01-27: 发布了新的程序。

拆卸

  1. 拆下第三排座垫并断开线束。请参阅 Seat Cushion - 3rd Row (7-Seat) ((拆卸和更换))。

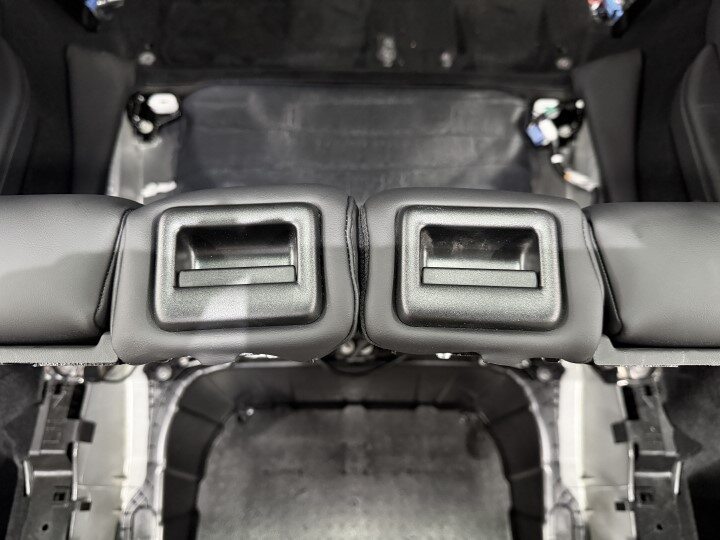

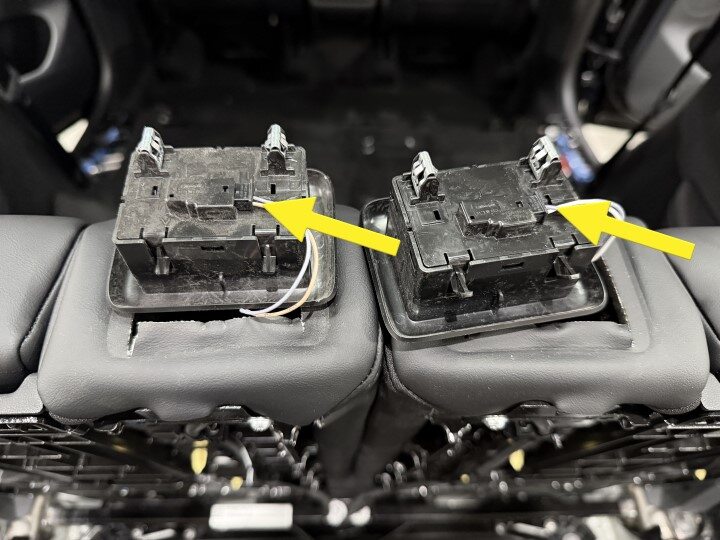

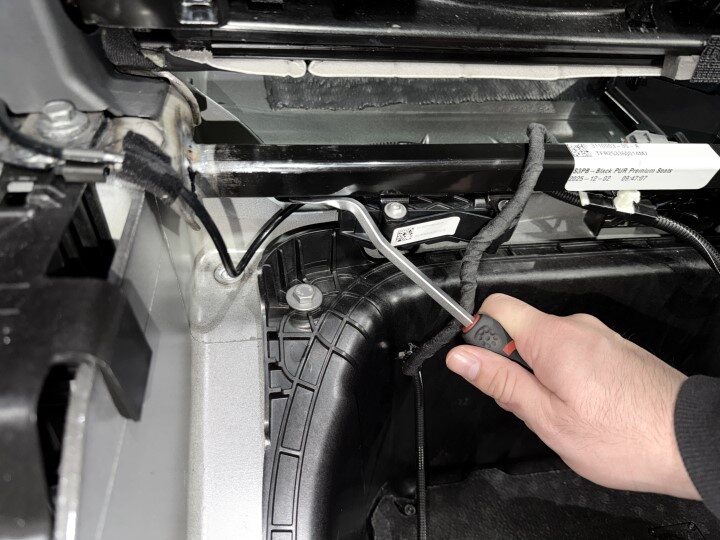

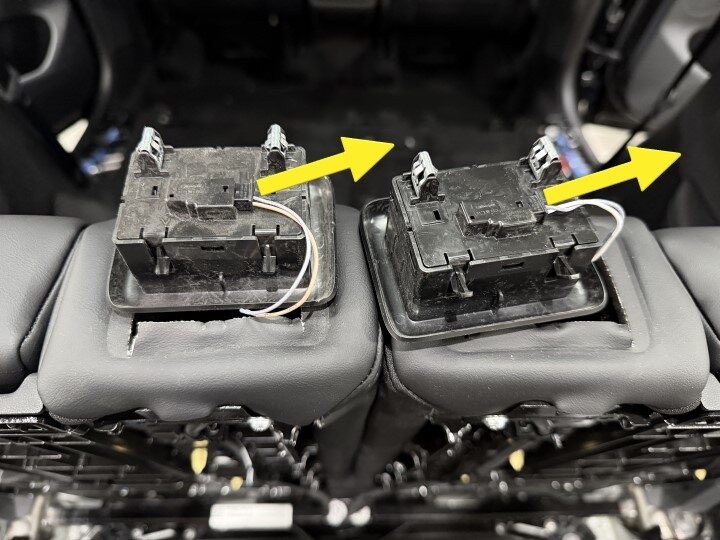

  2. 将线束左右侧从孔罩上松开。
    注

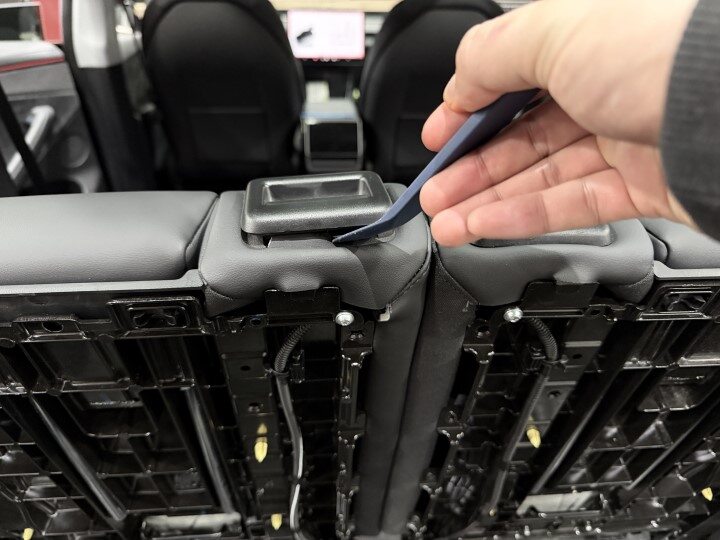

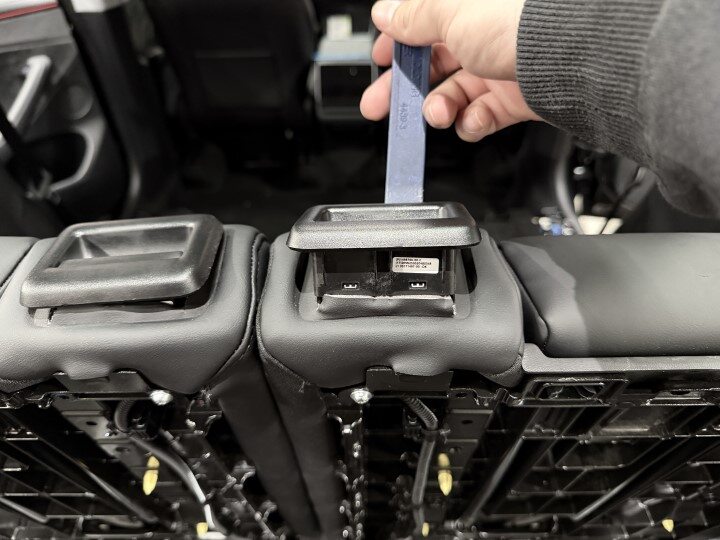

    撬开孔罩，以便接触到连接器。

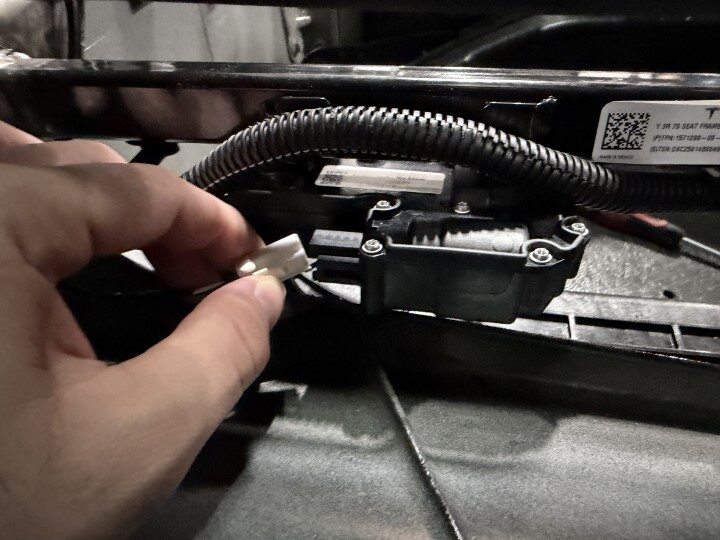

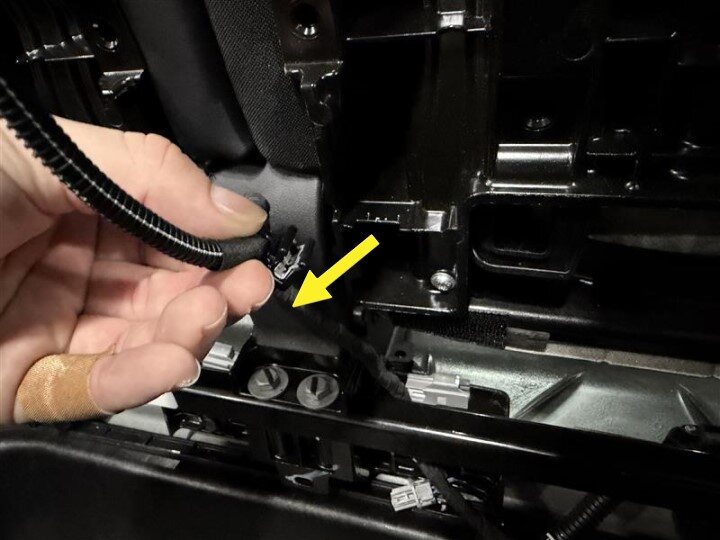

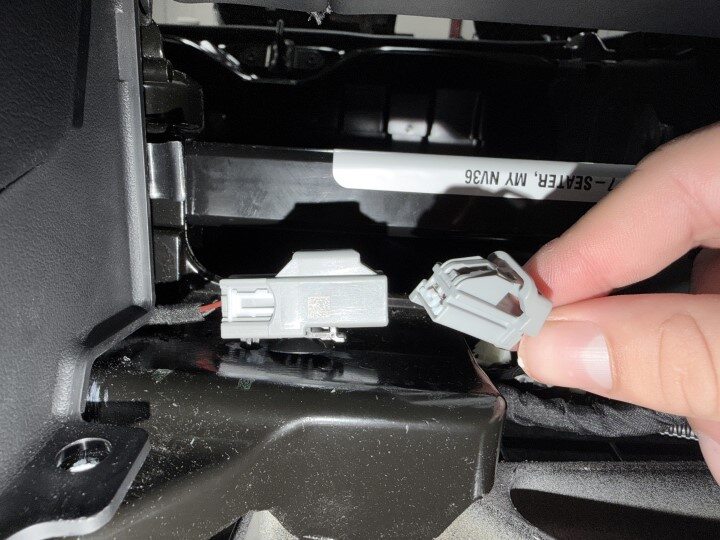

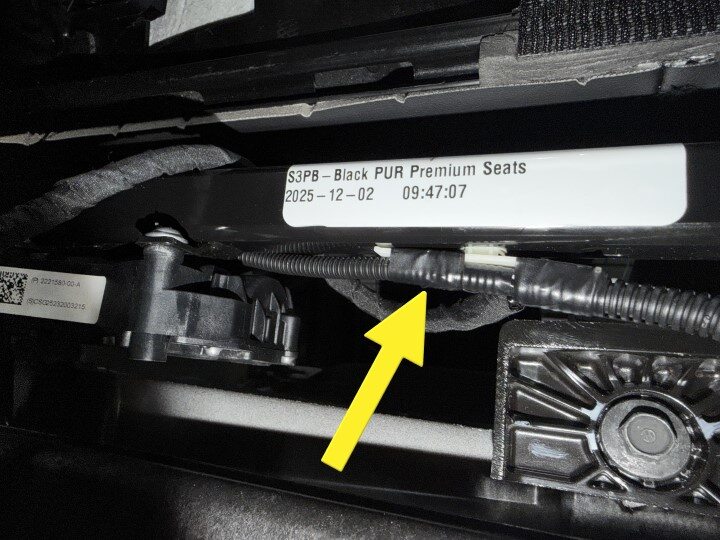

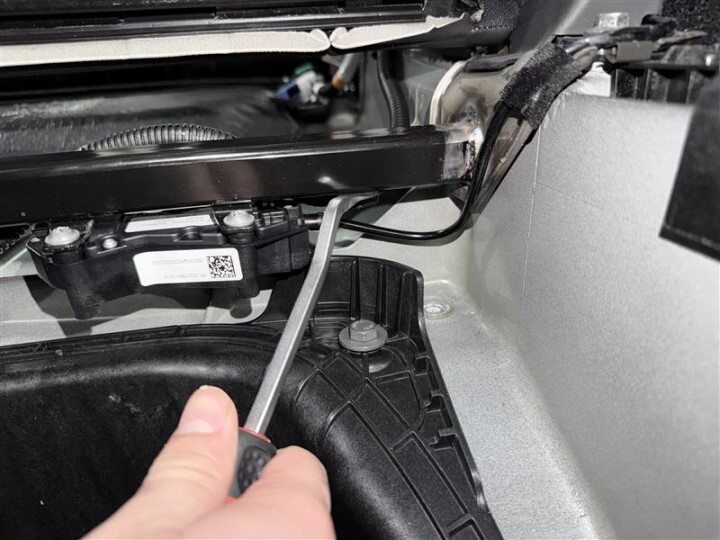

  3. 将线束右侧从座椅框架和锁扣连接器上松开。
    注

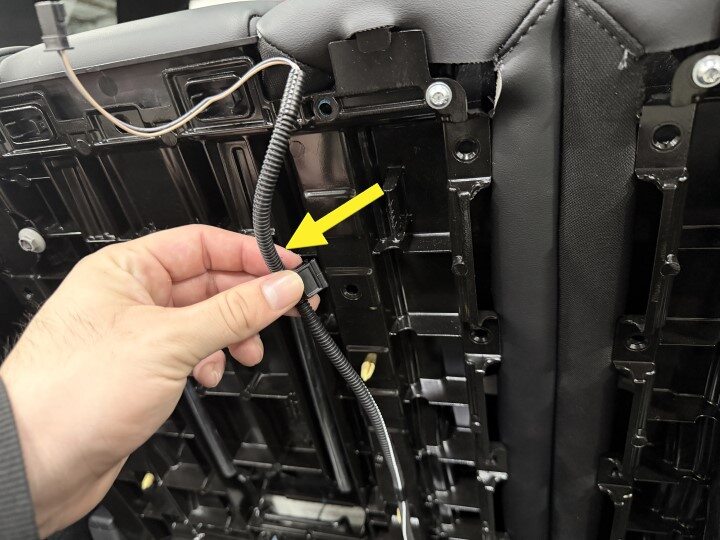

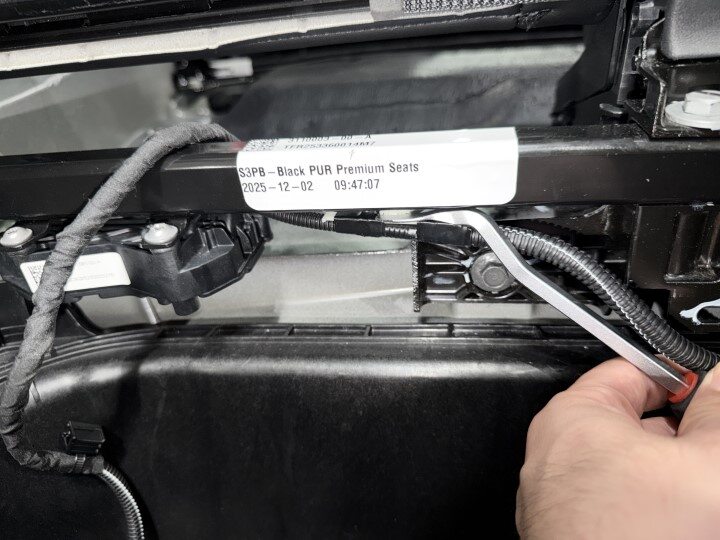

    解开固定器，将线束从座椅靠背上松开，然后撬开框架下部的卡子，将线束拆下。

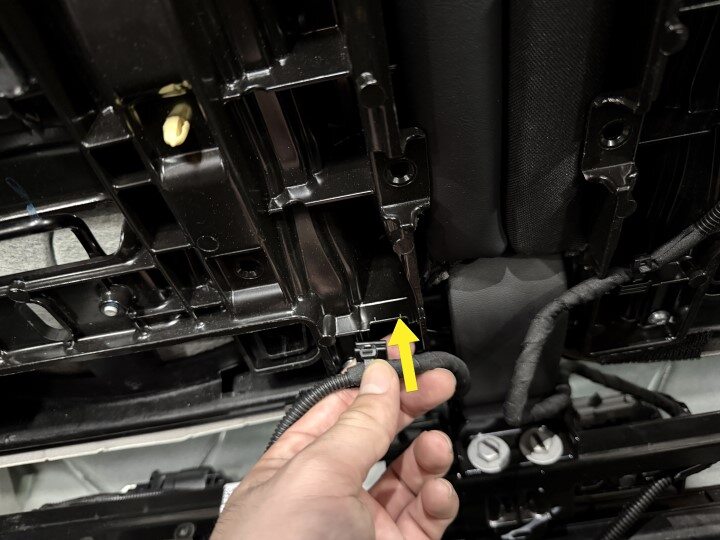

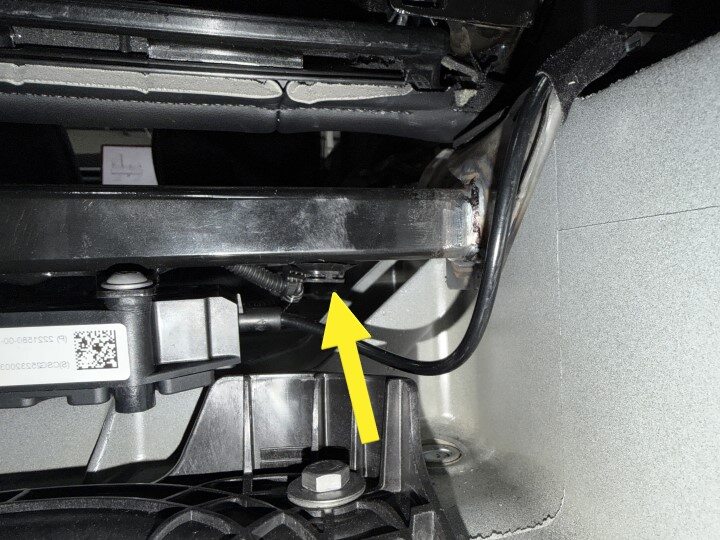

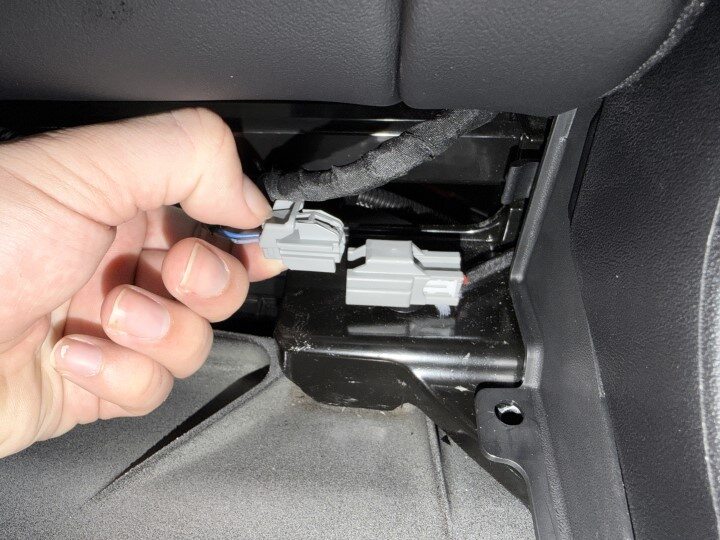

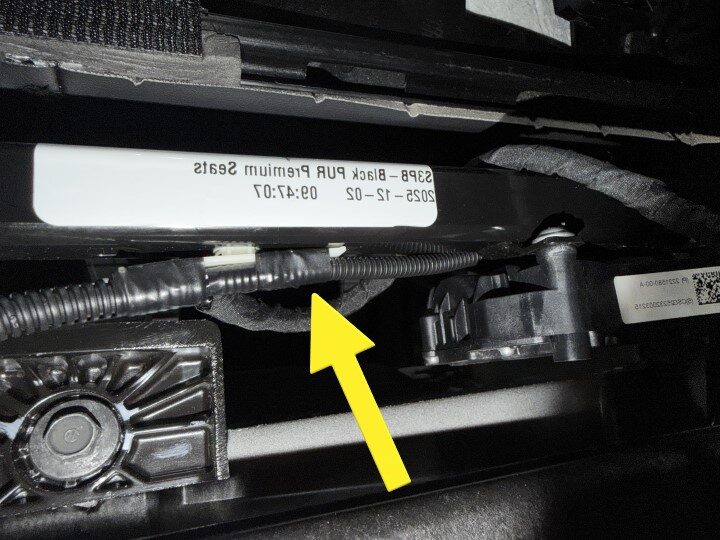

  4. 将线束左侧从座椅下部和锁扣连接器上松开。
    注

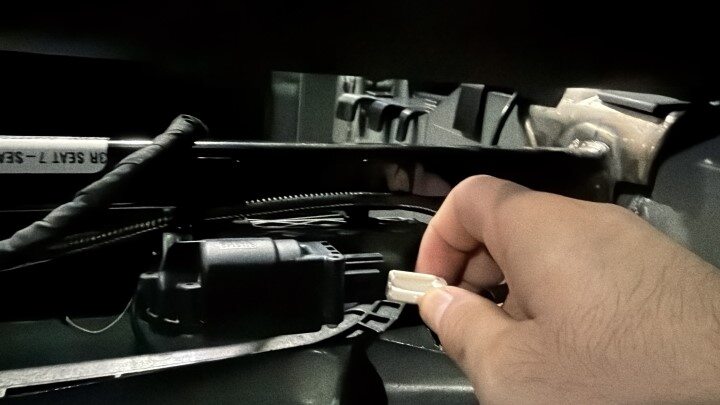

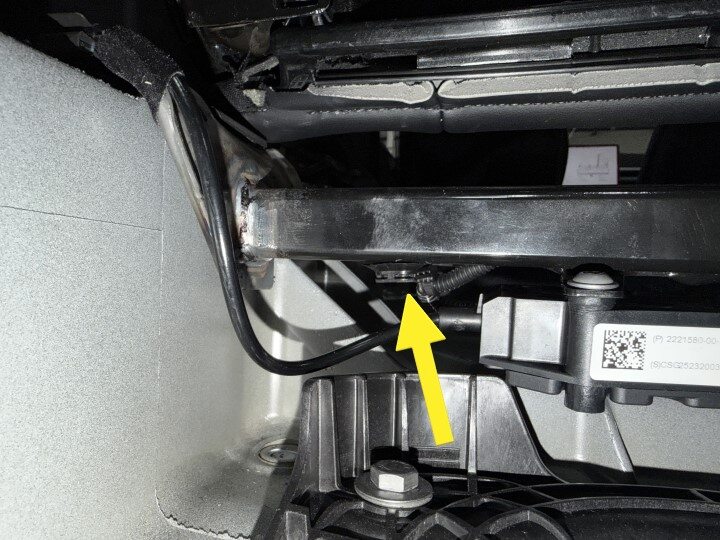

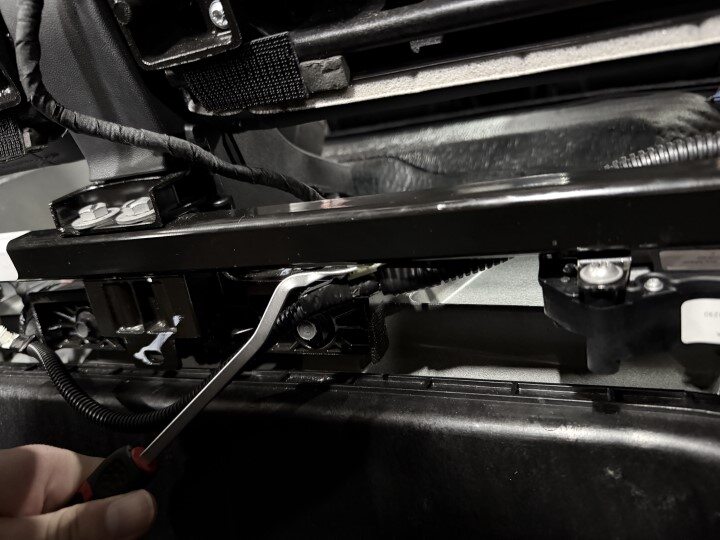

    撬动卡子，使线束从框架上分离，将线束从锁扣连接器上断开，然后将线束彻底从框架上松开。

安装

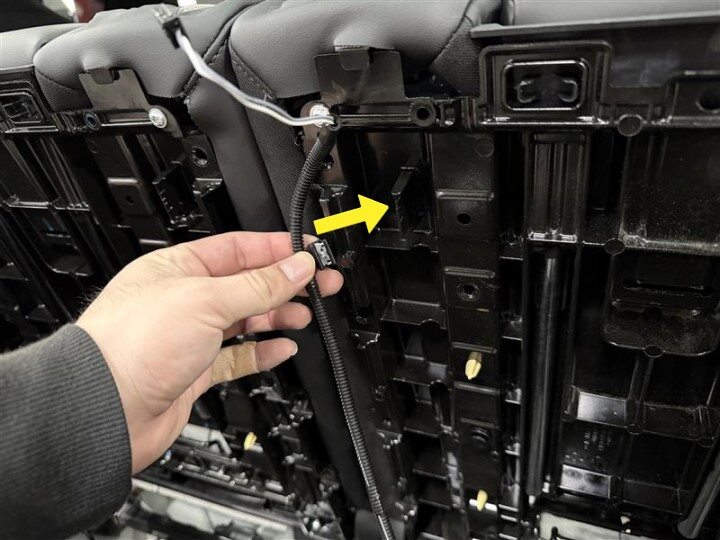

  1. 将线束左侧重新布设到座椅靠背上。
    注

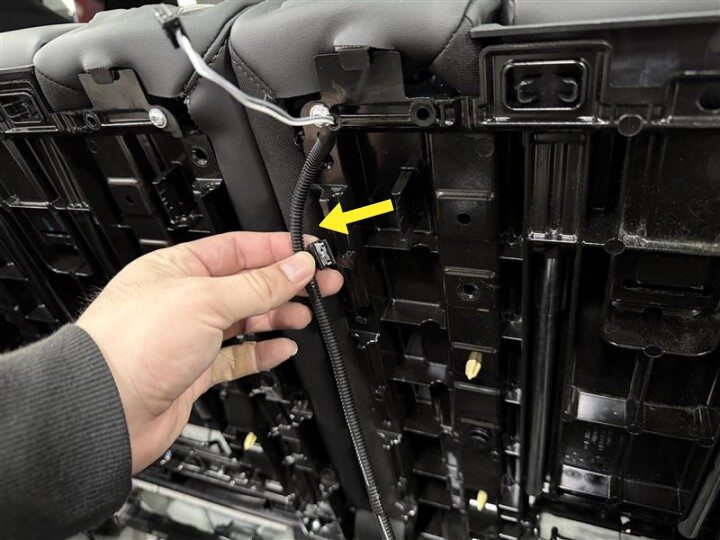

    重新用卡子固定到框架下部并连接到锁扣总成。确保将固定夹安装到座椅靠背上，使线束定位正确。
  2. 将线束右侧重新布设到座椅靠背上。
    注
    重新用卡子固定到框架下部并连接到锁扣总成。确保将固定夹安装到座椅靠背上，使线束定位正确。
  3. 将线束左右侧连接到孔罩上。
    注

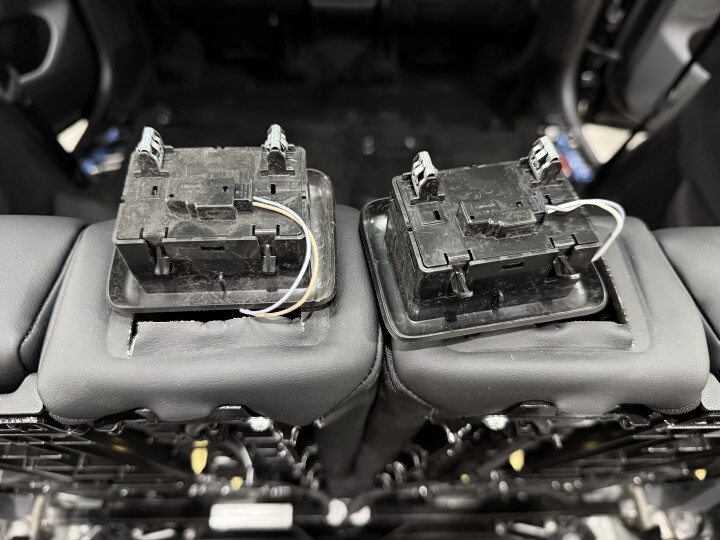

    重新连接线束并将孔罩推动到正确位置，孔罩安装正确时会发出清晰的锁止声。
  4. 安装第三排座椅座垫并断开线束。请参阅 Seat Cushion - 3rd Row (7-Seat) ((拆卸和更换))。
